FIAT DUCATO 2013 Instrukcja obsługi (in Polish)

147
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
OSTRZEŻENIE W przypadku wersji z burtami
bocznymi prawą i lewą, wskazane jest, aby przed
opuszczeniem burty ustawić dźwignię zwalniającą
w pozycji zamkniętej.
ZALECENIA DOTYCZĄCE
OBCIĄŻENIA
Używana przez Ciebie wersja Fiat Ducato została
zaprojektowana i homologowana z uwzględnieniem
określonych maksymalnych mas (patrz tabele „Masy”
w rozdziale „Dane techniczne”): masa samochodu
gotowego do jazdy, nośność użytkowa, masa całkowita
obciążenia maksymalnego osi przedniej, obciążenie
maksymalne osi tylnej, masa przyczepy.

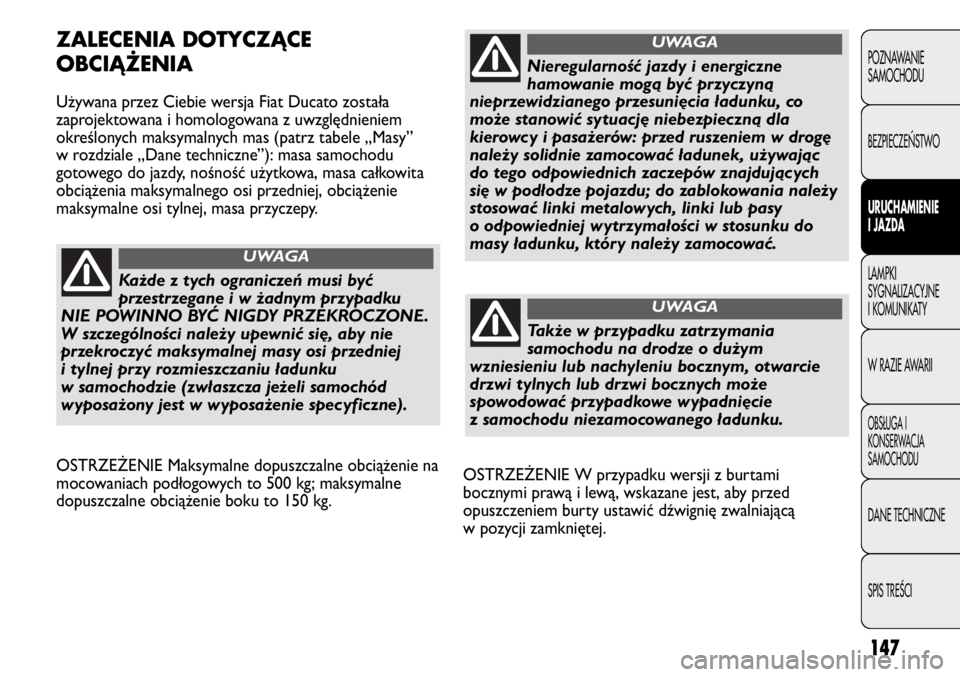

Każde z tych ograniczeń musi być
przestrzegane i w żadnym przypadku
NIE POWINNO BYĆ NIGDY PRZEKROCZONE.
W szczególności należy upewnić się, aby nie
przekroczyć maksymalnej masy osi przedniej
i tylnej przy rozmieszczaniu ładunku
w samochodzie (zwłaszcza jeżeli samochód
wyposażony jest w wyposażenie specyficzne).
UWAGA
OSTRZEŻENIE Maksymalne dopuszczalne obciążenie na
mocowaniach podłogowych to 500 kg; maksymalne
dopuszczalne obciążenie boku to 150 kg.
Nieregularność jazdy i energiczne
hamowanie mogą być przyczyną
nieprzewidzianego przesunięcia ładunku, co
może stanowić sytuację niebezpieczną dla
kierowcy i pasażerów: przed ruszeniem w drogę
należy solidnie zamocować ładunek, używając
do tego odpowiednich zaczepów znajdujących
się w podłodze pojazdu; do zablokowania należy
stosować linki metalowych, linki lub pasy
o odpowiedniej wytrzymałości w stosunku do
masy ładunku, który należy zamocować.
UWAGA
Także w przypadku zatrzymania
samochodu na drodze o dużym
wzniesieniu lub nachyleniu bocznym, otwarcie
drzwi tylnych lub drzwi bocznych może
spowodować przypadkowe wypadnięcie
z samochodu niezamocowanego ładunku.
UWAGA

148
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
OSZCZĘDZANIE PALIWA
Poniżej podano kilka użytecznych rad, których
przestrzeganie ograniczy zużycie paliwa i jednocześnie
emisje zanieczyszczeń.
ZALECENIA OGÓLNE
Obsługa samochodu
Pielęgnacja i obsługa samochodu oraz kontrole
i rejestracje przewidziane są w „Wykazie czynności
przeglądów okresowych”.
Opony
Okresowo sprawdzaj ciśnienie w oponach w odstępach
nie przekraczających 4 tygodnie: jeżeli ciśnienie jest za
niskie wzrasta zużycie paliwa, ponieważ zwiększa się
opór toczenia kół.
Niepotrzebne przeciążenia
Nie podróżuj z przeciążonym bagażnikiem. Masa
samochodu (przede wszystkim w ruchu miejskim),
wpływa na zużycie paliwa i stabilność samochodu.
Bagażnik dachowy/na narty
Gdy nie używa się bagażnika dachowego lub na narty
należy go zdjąć. Akcesoria te znacznie zmniejszają
aerodynamikę samochodu, wpływając negatywnie na
zużycie paliwa. W przypadku konieczności przewożenia
szczególnie dużych przedmiotów lepiej stosować
przyczepę. Oprócz tych ostrzeżeń o charakterze ogólnym,
przestrzeganie niektórych prostych zaleceń może
poprawić bezpieczeństwo i komfort jazdy oraz trwałość
samochodu:
❒rozmieszczaj ładunek na podłodze w sposób
jednolity: gdy trzeba go umieścić w jednym miejscu,
wybieraj część środkową pomiędzy dwoma osiami;
❒pamiętaj, że im niżej umieszczony jest ładunek tym
bardziej obniża się środek ciężkości pojazdu,
ułatwiając bezpieczną jazdę: ładunki ciężkie
umieszczaj zawsze jak najniżej;
❒pamiętaj również, że masa przewożonego ładunku
ma wpływ na dynamikę pojazdu: przede wszystkim
wydłuża się droga hamowania, zwłaszcza przy
wysokich prędkościach.

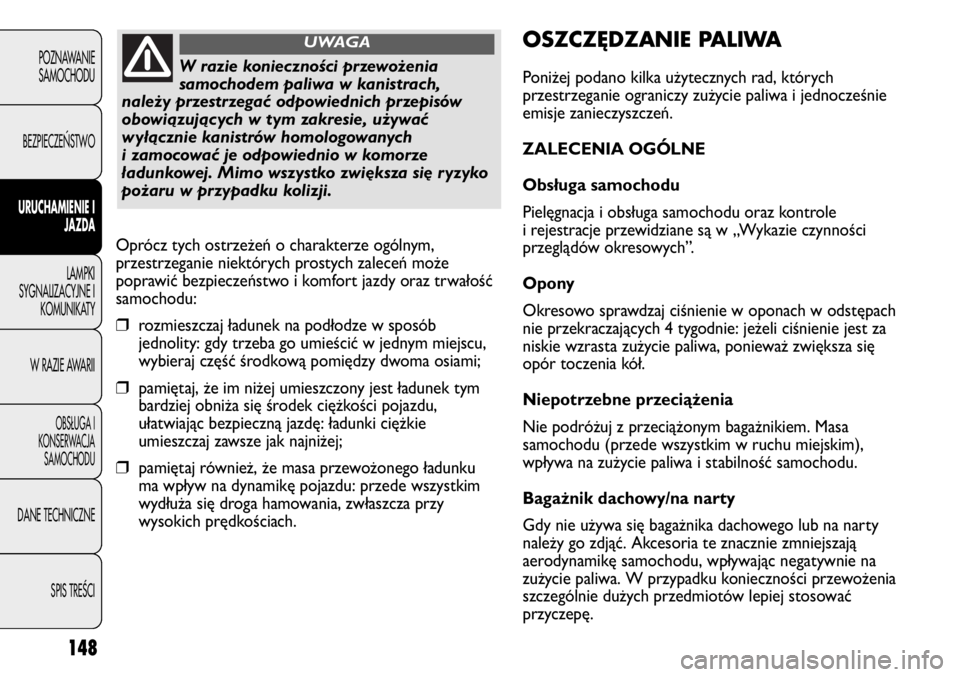

W razie konieczności przewożenia
samochodem paliwa w kanistrach,
należy przestrzegać odpowiednich przepisów
obowiązujących w tym zakresie, używać
wyłącznie kanistrów homologowanych
i zamocować je odpowiednio w komorze
ładunkowej. Mimo wszystko zwiększa się ryzyko
pożaru w przypadku kolizji.
UWAGA

149
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
Niepotrzebne manewry
Unikaj wciskania pedału przyspieszenia jeżeli stoisz przed
sygnalizacją świetlną lub przed wyłączeniem silnika. Ten
ostatni manewr podobnie jak „podwójne wysprzęglanie”
są absolutnie zbędne, powodują jedynie zwiększenie
zużycie paliwa i zanieczyszczanie środowiska.
Wybieranie biegów
O ile umożliwiają to warunki drogowe i ruch uliczny,
używaj jak najwyższego biegu. Używanie niskich biegów,
przy nagłych przyspieszeniach, powoduje zwiększenie
zużycia paliwa. Nieprawidłowe używanie wysokich biegów
powoduje zwiększenie zużycia paliwa, emisji
zanieczyszczeń i zużycie silnika.
Prędkość maksymalna
Zużycie paliwa zwiększa się znacznie wraz ze wzrostem
prędkości jazdy. Utrzymuj możliwie stałą prędkość
samochodu, unikając gwałtownych przyspieszeń
i hamowań, ponieważ powodują zwiększone zużycie paliwa
i emisję zanieczyszczeń.
Przyspieszanie
Gwałtowne przyspieszanie powoduje znaczy wzrost
zużycia paliwa i emisji zanieczyszczeń; przyspieszaj
stopniowo bez przekraczania obrotów momentu
maksymalnego. Odbiorniki elektryczne
Urządzeń elektrycznych należy używać tylko przez czas
konieczny. Ogrzewana szyba tylna, dodatkowe
reflektory, wycieraczki szyb, elektrowentylator
nagrzewnicy pobierają prąd o dużym natężeniu,
powodując w konsekwencji zwiększone zużycie paliwa
(aż do +25% w cyklu miejskim).
Klimatyzacja
Używanie klimatyzacji powoduje zwiększenie zużycia
paliwa (do + 20%): o ile umożliwia to temperatura
zewnętrzna zaleca się używanie zwykłej wentylacji.
Wyposażenie aerodynamiczne
Używanie niecertyfikowanego wyposażenia
aerodynamicznego może zwiększyć opór powietrza
i zużycie paliwa.
STYL JAZDY
Ruszanie
Nie rozgrzewaj silnika, gdy samochód stoi, zwiększając
obroty biegu jałowego: w tych warunkach silnik nagrzewa
się wolniej, zwiększając jedynie zużycie paliwa i emisje
zanieczyszczeń. Zaleca się ruszać od razu i wolno, unikając
wysokich obrotów silnika; w ten sposób silnik nagrzeje się
dużo szybciej.

150
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
HOLOWANIE PRZYCZEPY
OSTRZEŻENIA
Przy holowaniu przyczepy, kempingowej lub innej,
samochód musi być wyposażony w homologowany hak
holowniczy i odpowiednią instalację elektryczną. Montaż
haka powinien być przeprowadzony przez specjalistę,
uprawnionego do wystawienia odpowiedniej
dokumentacji wymaganej przez kodeks drogowy.
W razie konieczności należy zamontować specjalne
lusterka wsteczne zewnętrzne i/lub dodatkowe, zgodnie
z przepisami Kodeksu drogowego.
Pamiętaj, że holowana przyczepa zmniejsza możliwość
pokonywania wzniesień, wydłuża drogę hamowania i czas
wyprzedzania, w zależności od całkowitej masy
samochodu z holowaną przyczepą.
Przy zjeżdżaniu z góry włączaj niski bieg, zamiast ciągłego
używania hamulca.
Masa holowanej przyczepy naciskającej na hak
holowniczy samochodu zmniejsza o jednakową wartość
obciążenie samochodu. Aby mieć pewność, że nie
zostanie przekroczona maksymalna dopuszczalna masa
(podana w dowodzie rejestracyjnym), należy uwzględnić
ciężar przyczepy z pełnym obciążeniem, wraz z
wyposażeniem i bagażem osobistym.
Należy przestrzegać ograniczeń prędkości specyficznych
dla każdego kraju, w którym używa się samochodu
z przyczepą. W każdym razie prędkość maksymalna nie
powinna przekraczać 100 km/h.
Zaleca się używać odpowiedniego stabilizatora na haku
holowanej przyczepy. WA R U N K I U Ż Y T KO WA N I A
Uruchamianie przy zimnym silniku
Jazda na krótkich odcinkach drogi i częste uruchamianie
zimnego silnika uniemożliwiają osiągnięcie optymalnej
temperatury pracy. W konsekwencji wzrasta zarówno
zużycie paliwa (od +15 do +30% w cyklu miejskim), jak
również emisja zanieczyszczeń.
Sytuacje na drodze i warunki drogowe
Większe zużycie paliwa spowodowane jest sytuacjami
intensywnego ruchu, np. jazda w korku z częstym
używaniem niskich przełożeń lub w dużych miastach,
gdzie występuje duża ilość świateł drogowych. Także
jazda po drogach górskich, nierównych lub krętych
wpływa negatywnie na zużycie paliwa.
Postój w ruchu drogowym
W trakcie dłuższych postojów (np. na przejeździe
kolejowym) zaleca się wyłączać silnik.

151
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

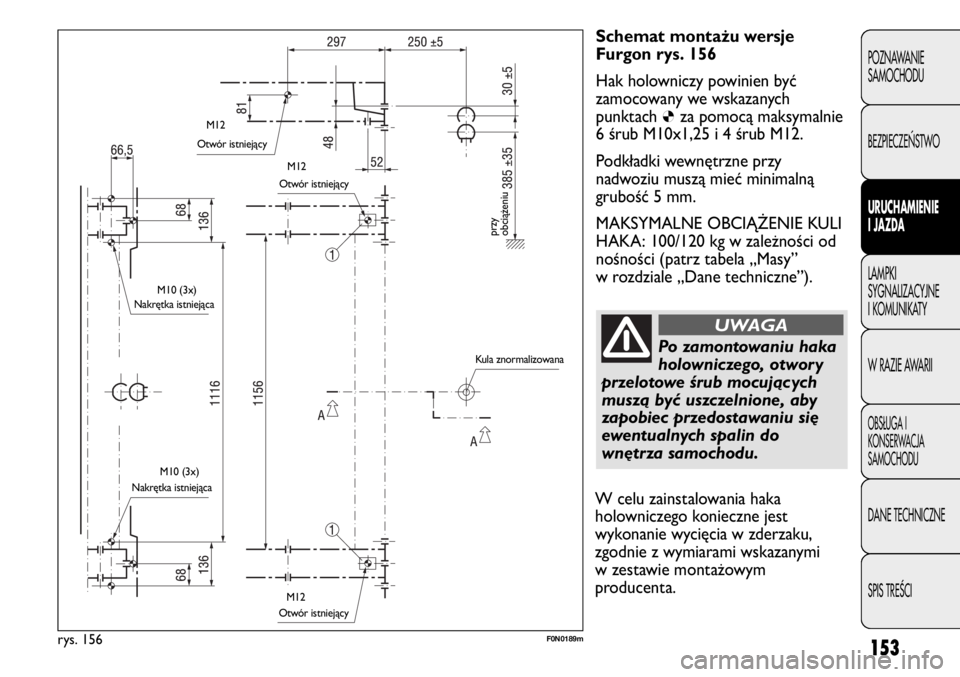

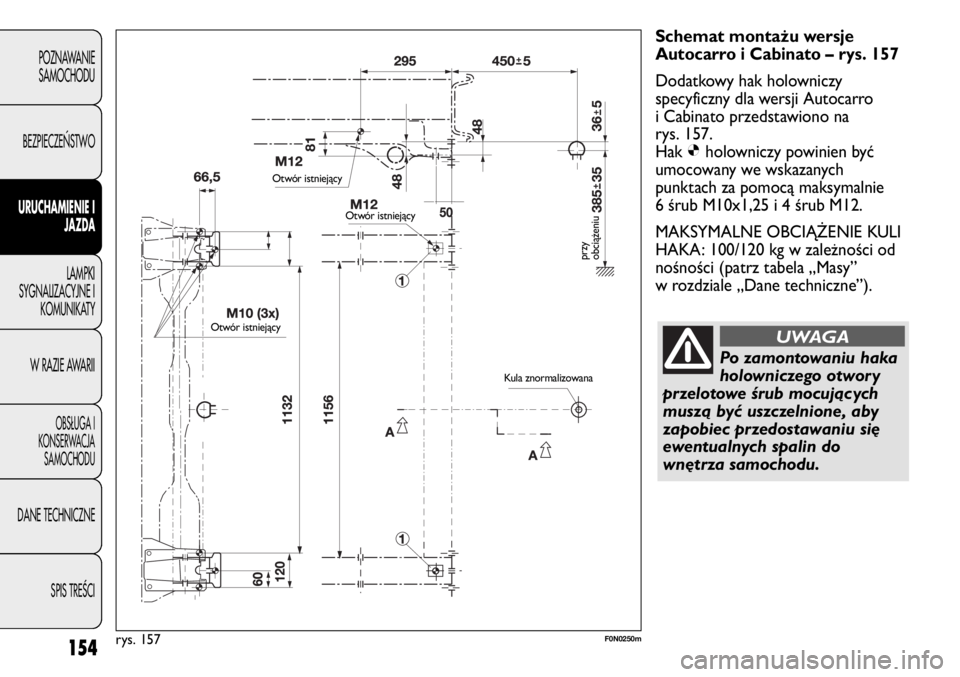

INSTALACJA HAKA HOLOWNICZEGO
Hak holowniczy musi być zamontowany do nadwozia na
stałe przez wyspecjalizowany personel, którego zadaniem
jest przestrzeganie ewentualnych informacji dodatkowych
i/lub uzupełniających udzielonych przez producenta haka.
Hak holowniczy powinien spełniać obowiązujące przepisy
w odniesieniu do Dyrektywy 94/20 CEE z późniejszymi
zmianami.
Niezależnie od wersji należy używać haka holowniczego
odpowiedniego dla maksymalnego dopuszczalnego
obciążenia samochodu holującego przyczepę, w którym
hak będzie montowany.
Do połączenia elektrycznego należy użyć złącza
zunifikowanego, które zwykle umieszczane jest na
stosownym wsporniku połączonym z hakiem
holowniczym, ponadto powinna być zamontowana
odpowiednia skrzynka z bezpiecznikami dla
funkcjonowania świateł zewnętrznych przyczepy. Do
połączenia elektrycznego należy użyć złącza 7 lub 13
stykowego, 12 VDC (norma CUNA/UNI i ISO/DIN),
z uwzględnieniem ewentualnych wskazówek producenta
samochodu i/lub producenta haka holowniczego.
Ewentualny hamulec elektryczny lub inny (np. wciągarka
elektryczna), powinny być zasilane bezpośrednio
z akumulatora przewodem o przekroju nie mniejszym niż
2,5 mm
2.

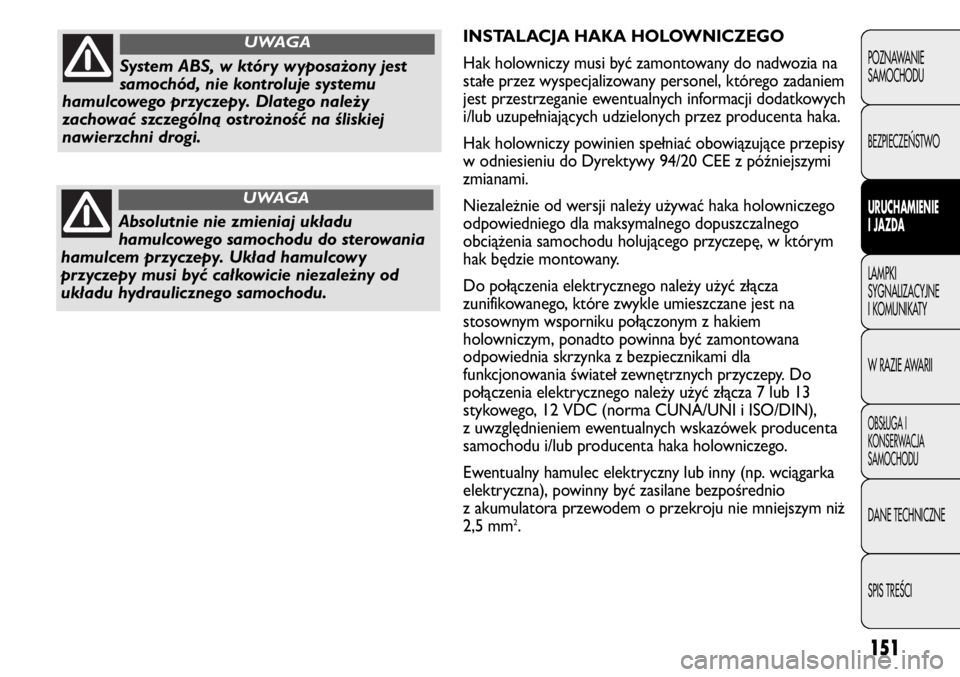

System ABS, w który wyposażony jest
samochód, nie kontroluje systemu
hamulcowego przyczepy. Dlatego należy
zachować szczególną ostrożność na śliskiej
nawierzchni drogi.
UWAGA
Absolutnie nie zmieniaj układu
hamulcowego samochodu do sterowania
hamulcem przyczepy. Układ hamulcowy
przyczepy musi być całkowicie niezależny od
układu hydraulicznego samochodu.
UWAGA

152
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
OSTRZEŻENIE Hamulca elektrycznego lub ewentualnej
wciągarki należy używać tylko gdy silnik jest włączony.
Poza połączeniami elektrycznymi można połączyć
z instalacją elektryczną samochodu tylko przewód
zasilania hamulca elektrycznego i przewód lampy
oświetlenia wewnętrznego przyczepy o mocy nie
większej niż 15W. Do połączeń elektrycznych należy
użyć odpowiedniej skrzynki bezpieczników z przewodem
z akumulatora o przekroju nie mniejszym niż 2,5 mm
2.
OSTRZEŻENIE Hak do holowania wpływa na długość
samochodu, dlatego w przypadku instalowania go
w wersji z „długim rozstawem osi”, aby nie przekroczyć
limitu 6 metrów długości całkowitej samochodu
konieczne jest zastosowanie wyłącznie haka
holowniczego wyjmowanego.
W razie nieobecności przyczepy konieczne jest wyjęcie
haka z podstawy, jednak ta nie może przekraczać
długości oryginalnej samochodu.OSTRZEŻENIE W przypadku, gdy zamierza się
pozostawić na stałe zamontowany hak holowniczy, nie
holując przyczepy, zaleca się zwrócić do ASO Fiata
w celu umożliwienia dokonania aktualizacji systemu,
ponieważ hak holowniczy może zostać rozpoznany
przez czujniki środkowe jako przeszkoda.

153
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
Schemat montażu wersje
Furgon rys. 156
Hak holowniczy powinien być
zamocowany we wskazanych
punktach
Øza pomocą maksymalnie
6 śrub M10x1,25 i 4 śrub M12.
Podkładki wewnętrzne przy
nadwoziu muszą mieć minimalną
grubość 5 mm.
MAKSYMALNE OBCIĄŻENIE KULI
HAKA: 100/120 kg w zależności od
nośności (patrz tabela „Masy”
w rozdziale „Dane techniczne”).
Po zamontowaniu haka
holowniczego, otwory
przelotowe śrub mocujących
muszą być uszczelnione, aby
zapobiec przedostawaniu się
ewentualnych spalin do
wnętrza samochodu.
UWAGA
rys. 156F0N0189m
Otwór istniejący
Nakrętka istniejąca
Nakrętka istniejącaOtwór istniejący
Otwór istniejący
przy
obciążeniu
Kula znormalizowana M12
M12
M10 (3x)
M10 (3x)
M12
W celu zainstalowania haka
holowniczego konieczne jest
wykonanie wycięcia w zderzaku,
zgodnie z wymiarami wskazanymi
w zestawie montażowym
producenta.

154
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
Schemat montażu wersje
Autocarro i Cabinato – rys. 157
Dodatkowy hak holowniczy
specyficzny dla wersji Autocarro
i Cabinato przedstawiono na
rys. 157.
Hak Øholowniczy powinien być
umocowany we wskazanych
punktach za pomocą maksymalnie
6 śrub M10x1,25 i 4 śrub M12.
MAKSYMALNE OBCIĄŻENIE KULI
HAKA: 100/120 kg w zależności od
nośności (patrz tabela „Masy”
w rozdziale „Dane techniczne”).
Po zamontowaniu haka
holowniczego otwory
przelotowe śrub mocujących
muszą być uszczelnione, aby
zapobiec przedostawaniu się
ewentualnych spalin do
wnętrza samochodu.
UWAGA
rys. 157F0N0250m
Otwór istniejący
Otwór istniejący
Otwór istniejący
Kula znormalizowana
przy
obciążeniu

155
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
ŁAŃCUCHY PRZECIWPOŚLIZGOWE
Stosowanie łańcuchów przeciwpoślizgowych zależy od
przepisów obowiązujących w danym kraju. Łańcuchy
powinny być zakładane tylko na opony kół przednich
(koła napędowe). Zaleca się używać łańcuchów
przeciwpoślizgowych dostępnych w Lineaccessori Fiata.
Po przejechaniu kilkudziesięciu metrów sprawdź napięcie
łańcuchów .
OSTRZEŻENIE Przy zamontowanych łańcuchach
przeciwpoślizgowych należy bardzo delikatnie operować
pedałem przyspieszenia w celu uniknięcia lub
ograniczenia do maksimum poślizgu kół napędzających,
aby nie spowodować pęknięcia łańcuchów, co może
doprowadzić do uszkodzenia nadwozia i mechanizmów.
OSTRZEŻENIE Należy używać łańcuchów
przeciwpoślizgowych o zmniejszonych wymiarach.
OPONY ZIMOWE
ASO Fiata udzieli porad odnośnie wyboru najbardziej
odpowiednich w użytkowaniu opon, jakie Klient powinien
wybrać. Parametry opon zimowych znacznie się
pogarszają, gdy głębokość bieżnika zmniejszy się poniżej
4 mm. Należy je wówczas wymienić na nowe. Specyficzne
parametry opon zimowych powodują, że w normalnych
warunkach środowiska lub w przypadku długich
przebiegów po autostradzie, ich osiągi w rezultacie są
mniejsze w stosunku do opon z normalnego wyposażenia.
Dlatego należy ograniczyć ich stosowanie do osiągów
przewidzianych w homologacji.
OSTRZEŻENIE Używając opon zimowych z oznaczeniem
prędkości maksymalnej mniejszej od prędkości osiąganej
przez samochód (powiększonej o 5%), należy umieścić
w miejscu dobrze widocznym w kabinie informację, która
podaje maksymalne prędkości dopuszczone dla opon
zimowych (jak przewiduje Dyrektywa WE).
Należy montować na wszystkich czterech kołach
jednakowe opony (jednakowa marka i profil), aby
zagwarantować większe bezpieczeństwo jazdy
i hamowania oraz odpowiednie manewrowanie
samochodem. Przypominamy że wskazane jest nie
zmieniać kierunku obracania się opon.

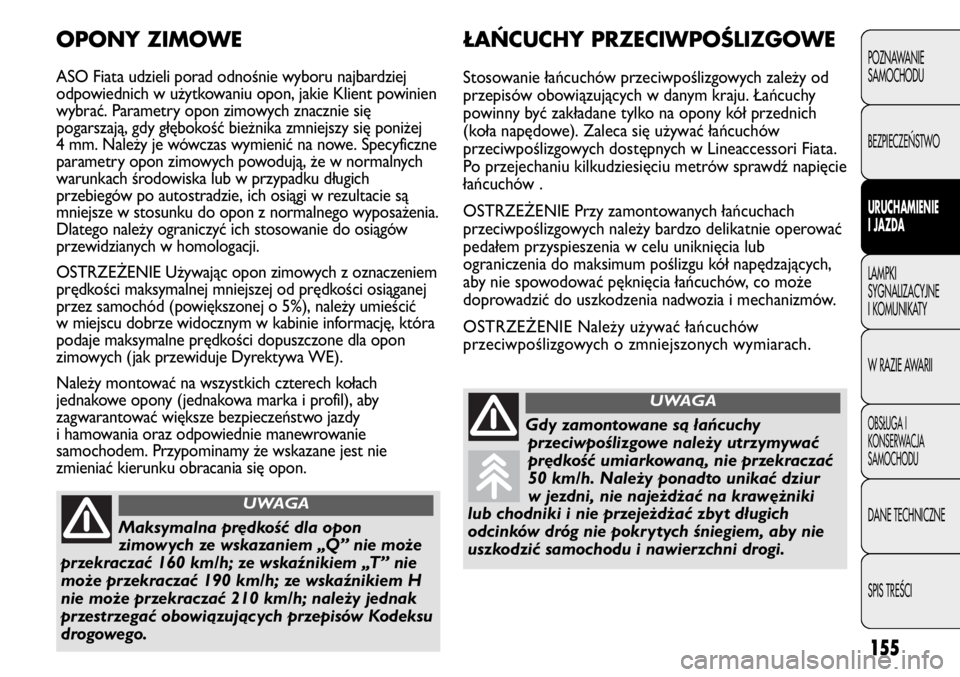

Maksymalna prędkość dla opon
zimowych ze wskazaniem „Q” nie może
przekraczać 160 km/h; ze wskaźnikiem „T” nie
może przekraczać 190 km/h; ze wskaźnikiem H
nie może przekraczać 210 km/h; należy jednak
przestrzegać obowiązujących przepisów Kodeksu
drogowego.
UWAGA
Gdy zamontowane są łańcuchy
przeciwpoślizgowe należy utrzymywać
prędkość umiarkowaną, nie przekraczać
50 km/h. Należy ponadto unikać dziur
w jezdni, nie najeżdżać na krawężniki
lub chodniki i nie przejeżdżać zbyt długich
odcinków dróg nie pokrytych śniegiem, aby nie
uszkodzić samochodu i nawierzchni drogi.
UWAGA

156
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
❒przykryj samochód pokrowcem z materiału lub
dziurkowanego tworzywa sztucznego. Nie należy
stosować pokrowców ze spójnego tworzywa
sztucznego, które nie pozwala na odparowanie
wilgoci znajdującej się na powierzchni samochodu;
❒napompuj opony do ciśnienia +0,5 bara w stosunku
do normalnie wymaganego i sprawdzaj je okresowo;
❒jeżeli nie odłączasz akumulatora od instalacji
elektrycznej, sprawdzaj stan jego naładowania co
trzydzieści dni i w przypadku gdy wskaźnik optyczny
wykazuje zabarwienie ciemne bez zielonej strefy
w środku, doładuj go.
❒nie opróżniaj układu chłodzenia silnika.
OSTRZEŻENIE Jeżeli samochód wyposażony jest
w system alarmowy, wyłącz alarm pilotem.
DŁUGI POSTÓJ SAMOCHODU
Jeżeli samochód ma stać dłużej niż miesiąc przestrzegaj
poniższych zaleceń:
❒umieść samochód w pomieszczeniu zamkniętym,
suchym i możliwie przewiewnym;
❒włącz bieg;
❒sprawdź czy hamulec ręczny nie jest zaciągnięty;
❒odłącz zacisk z bieguna ujemnego akumulatora
i sprawdź stan jego naładowania. Podczas postoju
samochodu tego typu kontrolę należy powtarzać co
trzy miesiące. Doładuj akumulator, jeżeli wskaźnik
optyczny posiada zabarwienie w ciemnym kolorze
bez zielonej strefy środkowej (parz „Doładowywanie
akumulatora” w rozdziale „W razie awarii”); jeżeli
samochód posiada funkcję odłączenia akumulatora
(wyłącznik), odnośnie do procedury odłączania patrz
opis „Deska rozdzielcza i sterowanie” w rozdziale
„Poznawanie samochodu”;
❒wyczyść i zabezpiecz powierzchnie lakierowane
samochodu woskiem ochronnym;
❒wyczyść i zabezpiecz metalowe części błyszczące
specyficznymi produktami dostępnymi na rynku;
❒posyp talkiem gumowe pióra wycieraczek szyby
przedniej i tylnej i odchyl je od szyby;
❒uchyl nieznacznie szyby;
