17
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Se la lancetta della temperatura del
liquido di raffreddamento motore si
posiziona sulla zona rossa, spegnere
immediatamente il motore e rivolgersi alla Rete
Assistenziale Fiat.Il progressivo spegnimento parziale dei simboli evidenzia
la diminuzione di olio.
Un’adeguata quantità di olio in coppa è indicata
dall’accensione di 4 o 5 simboli . La mancata accensione
del quinto simbolo non deve essere considerata
un’anomalia o una scarsa presenza di olio in coppa.
Qualora il livello olio risulti essere inferiore al valore
minimo previsto il display fornisce il messaggio dedicato
per minimo livello olio motore e la necessità di
effettuare il rabbocco.
AVVERTENZA Per conoscere la corretta quantità di
olio motore, verificare comunque sempre l’indicazione
presente sull’astina di controllo (vedere paragrafo
“Verifica dei livelli” nel capitolo “Manutenzione e cura”).
Dopo alcuni secondi scompare la visualizzazione dei
simboli indicanti la quantità olio motore e:
❒se la manutenzione programmata è prossima alla
scadenza, viene visualizzata la distanza mancante
accompagnata dall’accensione del simbolo
õsul
display. Quando la scadenza è raggiunta il display
visualizza un avvertimento dedicato;
❒successivamente, se il termine previsto per la
sostituzione dell’olio motore è prossimo alla
scadenza, compare sul display la distanza mancante al
prossimo cambio olio. Quando la scadenza è
raggiunta, il display visualizza un avvertimento
dedicato. INDICATORE LIVELLO OLIO MOTORE
(per versioni/mercati, dove previsto)
L’indicatore permette di visualizzare graficamente il
livello olio presente nel motore.
Ruotando la chiave di avviamento in posizione MAR il
display visualizza sulla prima riga il livello olio mediante
l’accensione/spegnimento di cinque simboli.
F0N1021i

F0N0519mfig. 15F0N0017mfig. 16
NOTA All’apertura di una porta anteriore il display si
attiva visualizzando per alcuni secondi l’ora ed i
chilometri, oppure miglia, percorsi.
PULSANTI DI COMANDO fig. 16
▲Per scorrere sulla videata e sulle relative opzioni,
verso l’alto o per incrementare il valore visualizzato.
MODEPressione breve per accedere al menù e/o
passare alla videata successiva oppure
confermare la scelta desiderata.
Pressione lunga per ritornare alla videata
standard.
▼Per scorrere sulla videata e sulle relative opzioni,
verso il basso o per decrementare il valore
visualizzato.
NOTA I pulsanti ▲e ▼attivano funzioni diverse a
seconda delle seguenti situazioni:

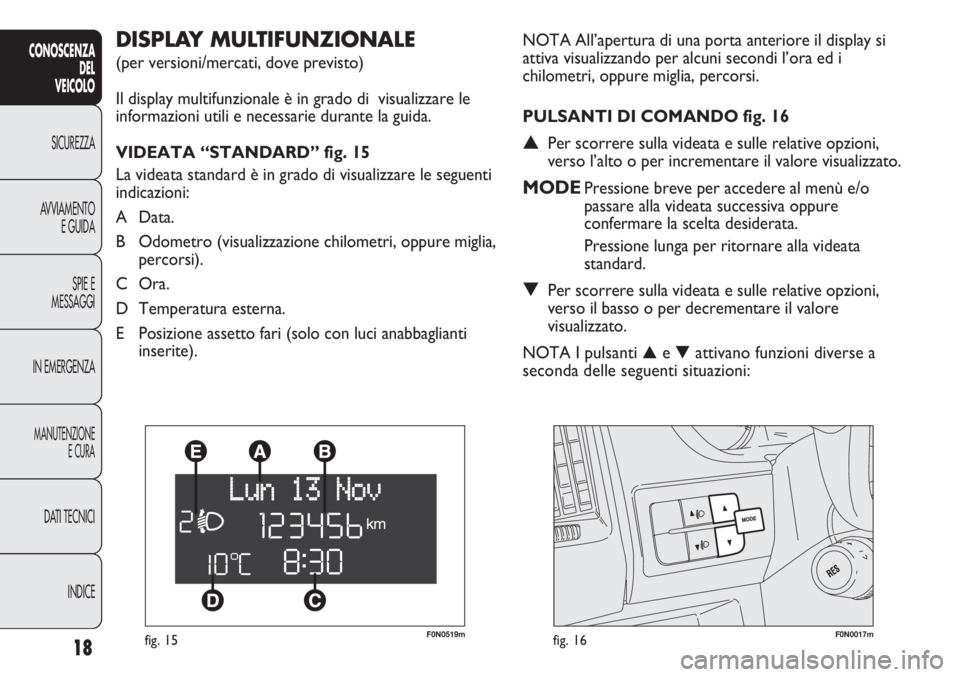

DISPLAY MULTIFUNZIONALE
(per versioni/mercati, dove previsto)
Il display multifunzionale è in grado di visualizzare le
informazioni utili e necessarie durante la guida.
VIDEATA “STANDARD” fig. 15
La videata standard è in grado di visualizzare le seguenti
indicazioni:
A Data.
B Odometro (visualizzazione chilometri, oppure miglia,
percorsi).
C Ora.
D Temperatura esterna.
E Posizione assetto fari (solo con luci anabbaglianti
inserite).
18
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

19
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

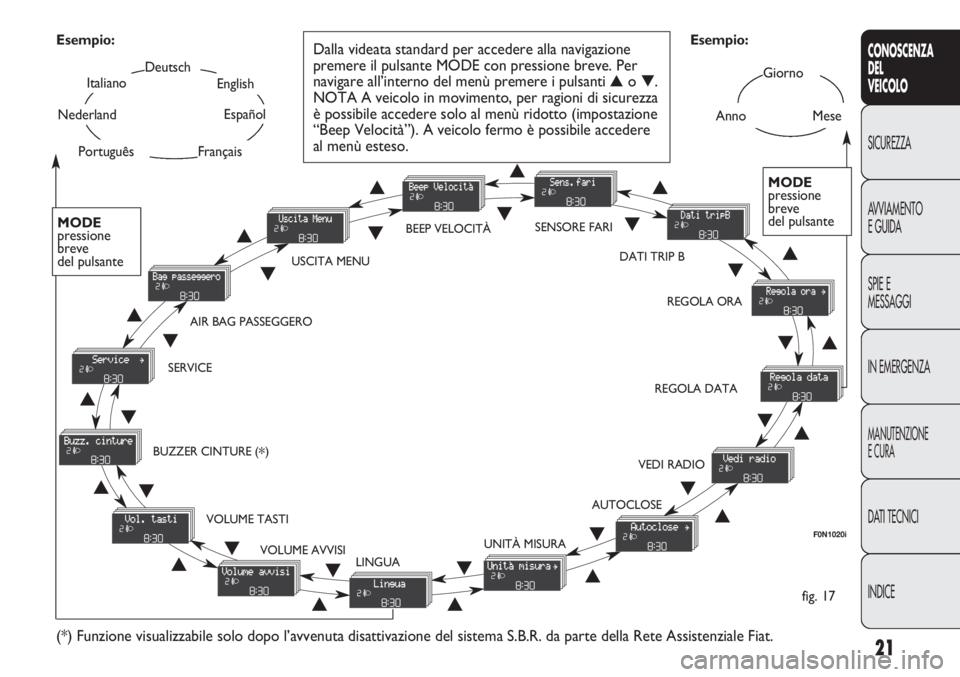

MENU DI SETUP fig. 17
Il menù è composto da una serie di funzioni disposte in
modo “circolare” la cui selezione, realizzabile mediante i
pulsanti ▲e ▼consente l’accesso alle diverse
operazioni di scelta ed impostazione (setup) riportate in
seguito. Per alcune voci (Regolazione orologio e Unità di
misura) è previsto un sottomenu.
Il menu di setup può essere attivato con una pressione
breve del pulsante MODE.
Con singole pressioni dei tasti ▲o ▼è possibile
muoversi nella lista del menu di setup.
Le modalità di gestione a questo punto differiscono tra
loro a seconda della caratteristica della voce selezionata.
Selezione di una voce del menu principale senza sottomenu:
– tramite pressione breve del pulsante MODE può
essere selezionata l’impostazione del menu principale
che si desidera modificare;
– agendo sui tasti ▲o ▼(tramite singole pressioni) può
essere scelta la nuova impostazione;
– tramite pressione breve del pulsante MODE si può
memorizzare l’impostazione e contemporaneamente
ritornare alla stessa voce del menu principale prima
selezionata. Regolazione illuminazione interno
veicolo
– con luci di posizione accese e videata standard attiva,
permettono la regolazione dell’intensità luminosa
dall’interno veicolo.
Menu di setup
– all’interno del menù permettono lo scorrimento verso
l’alto o verso il basso;
– durante le operazioni di impostazione permettono
l’incremento o il decremento.

Tramite pressione lunga del pulsante MODE:
– se ci si trova al livello del menu principale, si esce
dall’ambiente menu di set up;
– se ci si trova in un altro punto del menu (al livello di
impostazione di una voce di sottomenu, al livello di
sottomenu o al livello di impostazione di una voce del
menu principale) si esce al livello di menu principale;
– vengono salvate solo le modifiche già memorizzate
dall’utente (già confermate con la pressione del pulsante
MODE).
L’ambiente menu di setup è temporizzato; dopo l’uscita
dal menu dovuta allo scadere di questa temporizzazione
vengono salvate solo le modifiche già memorizzate
dall’utente (già confermate con la pressione breve del

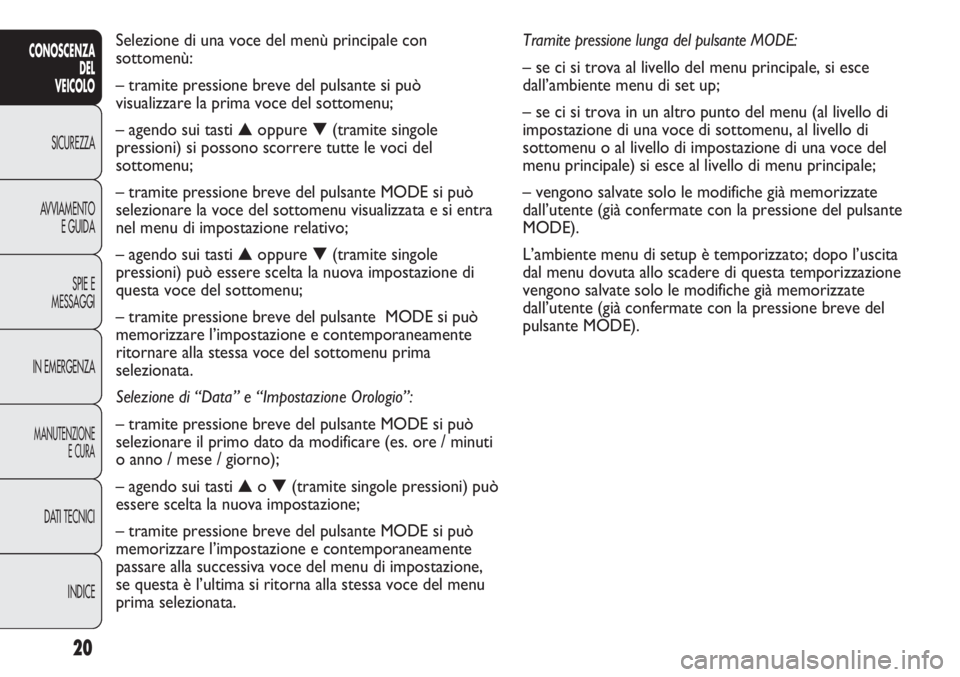

pulsante MODE). Selezione di una voce del menù principale con
sottomenù:
– tramite pressione breve del pulsante si può
visualizzare la prima voce del sottomenu;
– agendo sui tasti ▲oppure ▼(tramite singole
pressioni) si possono scorrere tutte le voci del
sottomenu;
– tramite pressione breve del pulsante MODE si può
selezionare la voce del sottomenu visualizzata e si entra
nel menu di impostazione relativo;
– agendo sui tasti ▲oppure ▼(tramite singole
pressioni) può essere scelta la nuova impostazione di
questa voce del sottomenu;
– tramite pressione breve del pulsante MODE si può
memorizzare l’impostazione e contemporaneamente
ritornare alla stessa voce del sottomenu prima
selezionata.
Selezione di “Data” e “Impostazione Orologio”:
– tramite pressione breve del pulsante MODE si può
selezionare il primo dato da modificare (es. ore / minuti
o anno / mese / giorno);
– agendo sui tasti ▲o ▼(tramite singole pressioni) può
essere scelta la nuova impostazione;
– tramite pressione breve del pulsante MODE si può
memorizzare l’impostazione e contemporaneamente
passare alla successiva voce del menu di impostazione,
se questa è l’ultima si ritorna alla stessa voce del menu
prima selezionata.
20
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

21
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Giorno
AnnoMese
Deutsch
Français
English
Español
Italiano
Nederland
Português Esempio:
fig. 17 Esempio:
Dalla videata standard per accedere alla navigazione
premere il pulsante MODE con pressione breve. Per
navigare all’interno del menù premere i pulsanti ▲o ▼.
NOTA A veicolo in movimento, per ragioni di sicurezza
è possibile accedere solo al menù ridotto (impostazione
“Beep Velocità”). A veicolo fermo è possibile accedere
al menù esteso.
F0N1020i
MODE
pressione
breve
del pulsante
▲
▼
USCITA MENUBEEP VELOCITÀSENSORE FARI
REGOLA ORA
REGOLA DATA
VEDI RADIO
AUTOCLOSE
UNITÀ MISURA
LINGUA VOLUME AVVISI VOLUME TASTI BUZZER CINTURE (
*) SERVICEAIR BAG PASSEGGERO
(*) Funzione visualizzabile solo dopo l’avvenuta disattivazione del sistema S.B.R. da parte della Rete Assistenziale Fiat.
DATI TRIP B
MODE
pressione
breve
del pulsante
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

Qualora si desideri annullare l’impostazione, procedere
come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On);
– premere il pulsante
▼, il display visualizza in modo
lampeggiante (Off);
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione sensibilità sensore fari
(per versioni/mercati, dove previsto)
Questa funzione consente di regolare (su 3 livelli) la
sensibilità del sensore fari.
Per impostare il livello di sensibilità desiderato,
procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante il “livello” della
sensibilità precedentemente impostato;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard

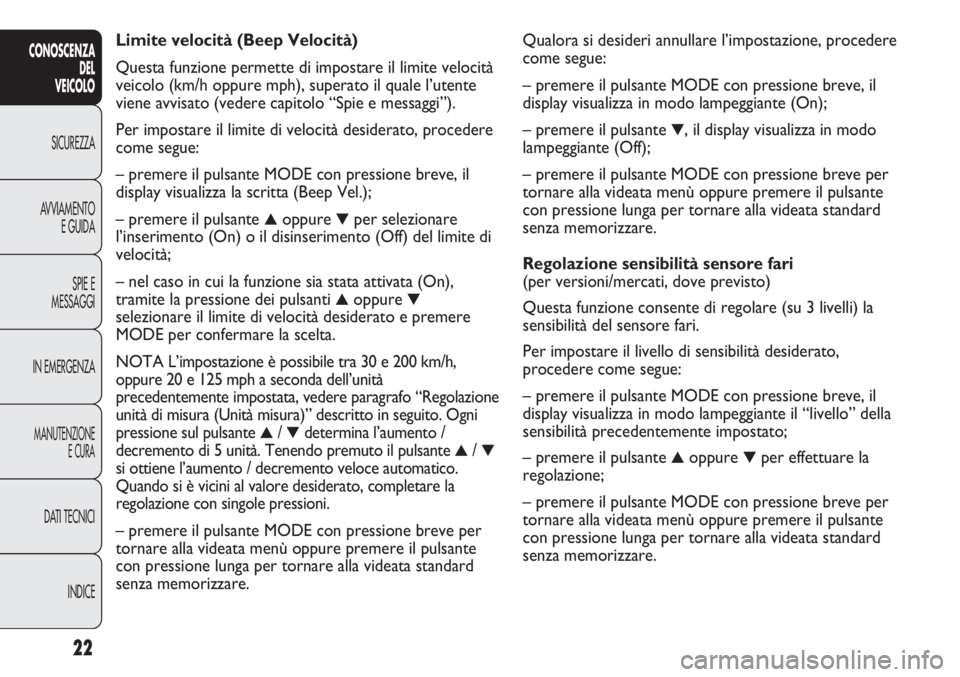

senza memorizzare. Limite velocità (Beep Velocità)
Questa funzione permette di impostare il limite velocità
veicolo (km/h oppure mph), superato il quale l’utente
viene avvisato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità desiderato, procedere
come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza la scritta (Beep Vel.);
– premere il pulsante
▲oppure ▼per selezionare
l’inserimento (On) o il disinserimento (Off) del limite di
velocità;
– nel caso in cui la funzione sia stata attivata (On),
tramite la pressione dei pulsanti
▲oppure ▼
selezionare il limite di velocità desiderato e premere
MODE per confermare la scelta.
NOTA
L’impostazione è possibile tra 30 e 200 km/h,
oppure 20 e 125 mph a seconda dell’unità
precedentemente impostata, vedere paragrafo “Regolazione
unità di misura (Unità misura)” descritto in seguito. Ogni
pressione sul pulsante
▲/ ▼determina l’aumento /
decremento di 5 unità. Tenendo premuto il pulsante
▲/ ▼
si ottiene l’aumento / decremento veloce automatico.
Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
22
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

23
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

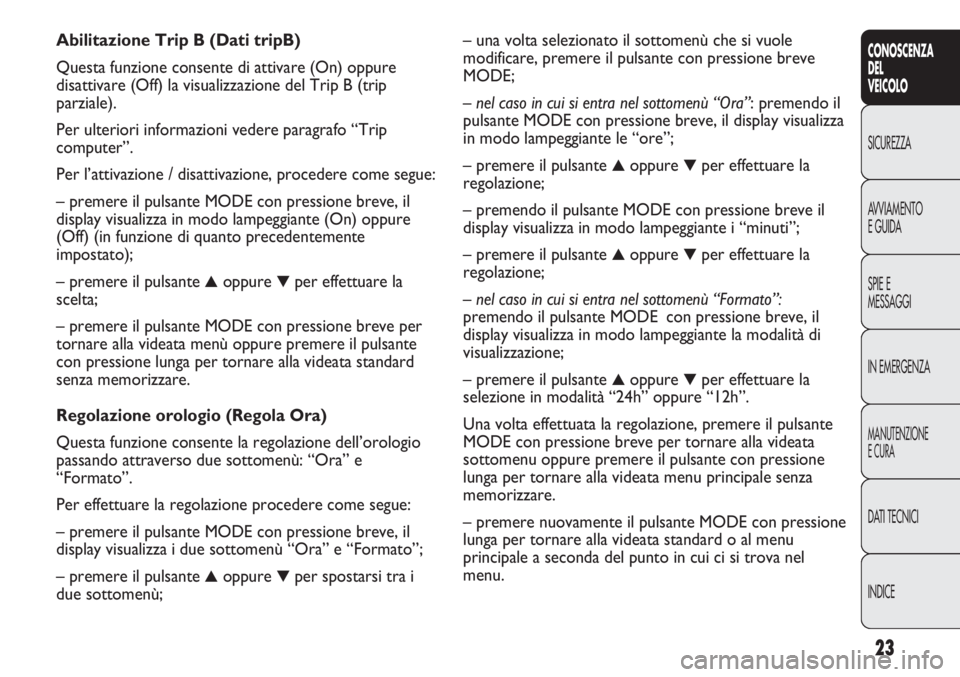

– una volta selezionato il sottomenù che si vuole
modificare, premere il pulsante con pressione breve
MODE;
– nel caso in cui si entra nel sottomenù “Ora”: premendo il
pulsante MODE con pressione breve, il display visualizza
in modo lampeggiante le “ore”;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premendo il pulsante MODE con pressione breve il
display visualizza in modo lampeggiante i “minuti”;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– nel caso in cui si entra nel sottomenù “Formato”:
premendo il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante la modalità di
visualizzazione;
– premere il pulsante
▲oppure ▼per effettuare la
selezione in modalità “24h” oppure “12h”.
Una volta effettuata la regolazione, premere il pulsante
MODE con pressione breve per tornare alla videata
sottomenu oppure premere il pulsante con pressione
lunga per tornare alla videata menu principale senza
memorizzare.
– premere nuovamente il pulsante MODE con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova nel
menu. Abilitazione Trip B (Dati tripB)
Questa funzione consente di attivare (On) oppure
disattivare (Off) la visualizzazione del Trip B (trip
parziale).
Per ulteriori informazioni vedere paragrafo “Trip
computer”.
Per l’attivazione / disattivazione, procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On) oppure
(Off) (in funzione di quanto precedentemente
impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione orologio (Regola Ora)
Questa funzione consente la regolazione dell’orologio
passando attraverso due sottomenù: “Ora” e
“Formato”.
Per effettuare la regolazione procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza i due sottomenù “Ora” e “Formato”;
– premere il pulsante
▲oppure ▼per spostarsi tra i
due sottomenù;

Ripetizione informazioni audio (Vedi radio)
Questa funzione permette di visualizzare sul display
informazioni relative all’autoradio.
– Radio: frequenza o messaggio RDS della stazione radio
selezionata, attivazione ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della traccia;
– CD Changer: numero CD e numero traccia;
Per visualizzare (On) oppure eliminare (Off) le
informazioni autoradio sul display, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On) oppure (Off)
(in funzione di quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Chiusura centralizzata automatica
a veicolo in
movimento (Autoclose)
Questa funzione, previa attivazione (On), consente
l’attivazione del blocco automatico delle porte al
superamento della velocità di 20 km/h.
Per attivare (On) oppure disattivare (Off) questa
funzione, procedere come segue:
– premere il pulsante MODE con pressione breve, il

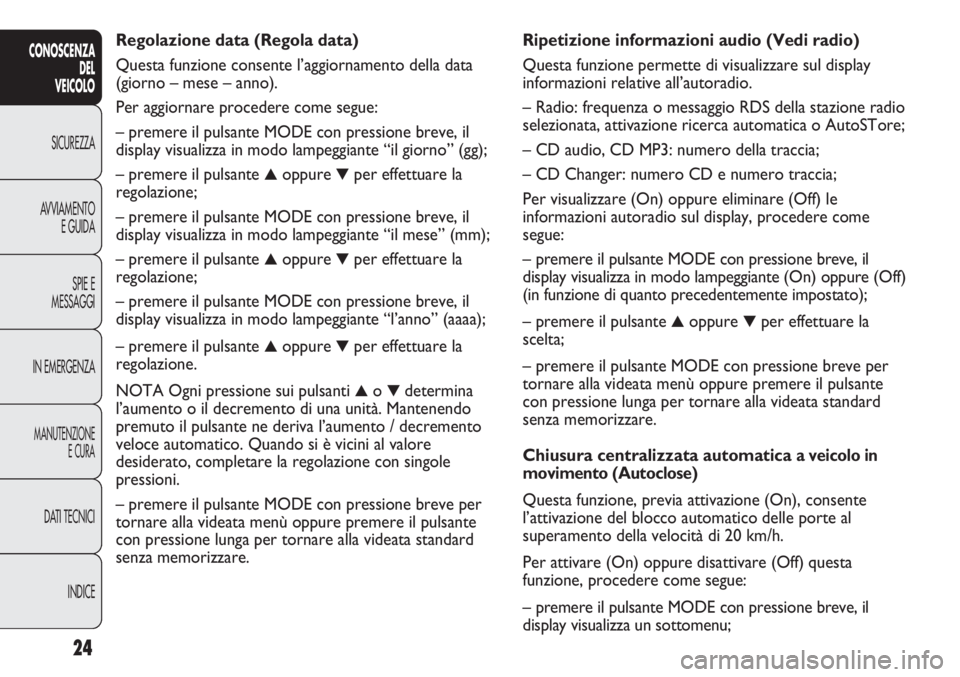

display visualizza un sottomenu; Regolazione data (Regola data)
Questa funzione consente l’aggiornamento della data
(giorno – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “il giorno” (gg);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “il mese” (mm);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante “l’anno” (aaaa);
– premere il pulsante
▲oppure ▼per effettuare la
regolazione.
NOTA Ogni pressione sui pulsanti
▲o ▼determina
l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento / decremento
veloce automatico. Quando si è vicini al valore
desiderato, completare la regolazione con singole
pressioni.
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
24
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

25
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
– nel caso in cui si entra nel sottomenù “Distanze”:
premendo il pulsante MODE con pressione breve, il
display visualizza “km” oppure “mi” (in funzione di
quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la scelta;
– nel caso in cui si entra nel sottomenù “Consumi”:
premendo il pulsante MODE con pressione breve, il
display visualizza “km/l”, “l/100km” oppure “mpg” (in
funzione di quanto precedentemente impostato);
Se l’unità di misura distanza impostata è “km” il display
consente l’impostazione dell’unità di misura (km/l
oppure l/100km) riferita alla quantità di carburante
consumato.
Se l’unità di misura distanza impostata è “mi” il display
visualizzerà la quantità di carburante consumato in “mpg”.
– premere il pulsante
▲oppure ▼per effettuare la scelta;
– nel caso in cui si entra nel sottomenù “Temperatura”:
premendo il pulsante MODE con pressione breve, il
display visualizza “°C” oppure “°F” (in funzione di
quanto precedentemente impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
Una volta effettuata la regolazione, premere il pulsante
MODE con pressione breve per tornare alla videata
sottomenu oppure premere il pulsante con pressione
lunga per tornare alla videata menu principale senza
memorizzare.
– premere nuovamente il pulsante MODE con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova nel
menu. – premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante (On) oppure
(Off) (in funzione di quanto precedentemente
impostato);
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata sottomenù oppure premere il
pulsante con pressione lunga per tornare alla videata
menu principale senza memorizzare;
– premere nuovamente il pulsante MODE con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova nel
menu.
Regolazione unità di misura (Unità misura)
Questa funzione consente l’impostazione delle unità di
misura tramite tre sottomenù: “Distanze”, “Consumi” e
“Temperatura”.
Per impostare l’unità di misura desiderata, procedere
come segue:
– premere il pulsante MODE con pressione breve, il
display visualizza i tre sottomenù;
– premere il pulsante
▲oppure ▼per spostarsi tra i
tre sottomenù;
– una volta selezionato il sottomenù che si vuole
modificare, premere il pulsante MODE con pressione
breve;

– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione volume tasti (Vol. tasti)
Questa funzione consente di regolare (su 8 livelli) il
volume della segnalazione acustica che accompagna la
pressione dei pulsanti MODE,
▲e ▼.
Per impostare il volume desiderato, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Riattivazione buzzer per segnalazione S.B.R.
(Buzz. cinture)
La funzione è visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R. da parte della Rete
Assistenziale Fiat (vedere capitolo “Sicurezza” al

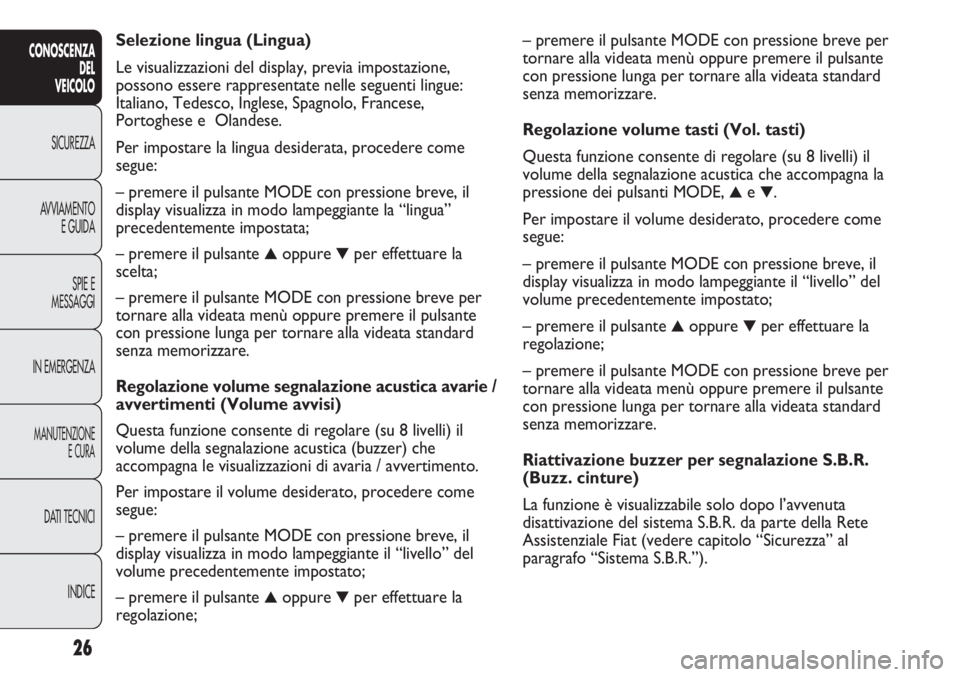

paragrafo “Sistema S.B.R.”). Selezione lingua (Lingua)
Le visualizzazioni del display, previa impostazione,
possono essere rappresentate nelle seguenti lingue:
Italiano, Tedesco, Inglese, Spagnolo, Francese,
Portoghese e Olandese.
Per impostare la lingua desiderata, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante la “lingua”
precedentemente impostata;
– premere il pulsante
▲oppure ▼per effettuare la
scelta;
– premere il pulsante MODE con pressione breve per
tornare alla videata menù oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare.
Regolazione volume segnalazione acustica avarie /
avvertimenti (Volume avvisi)
Questa funzione consente di regolare (su 8 livelli) il
volume della segnalazione acustica (buzzer) che
accompagna le visualizzazioni di avaria / avvertimento.
Per impostare il volume desiderato, procedere come
segue:
– premere il pulsante MODE con pressione breve, il
display visualizza in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante
▲oppure ▼per effettuare la
regolazione;
26
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
