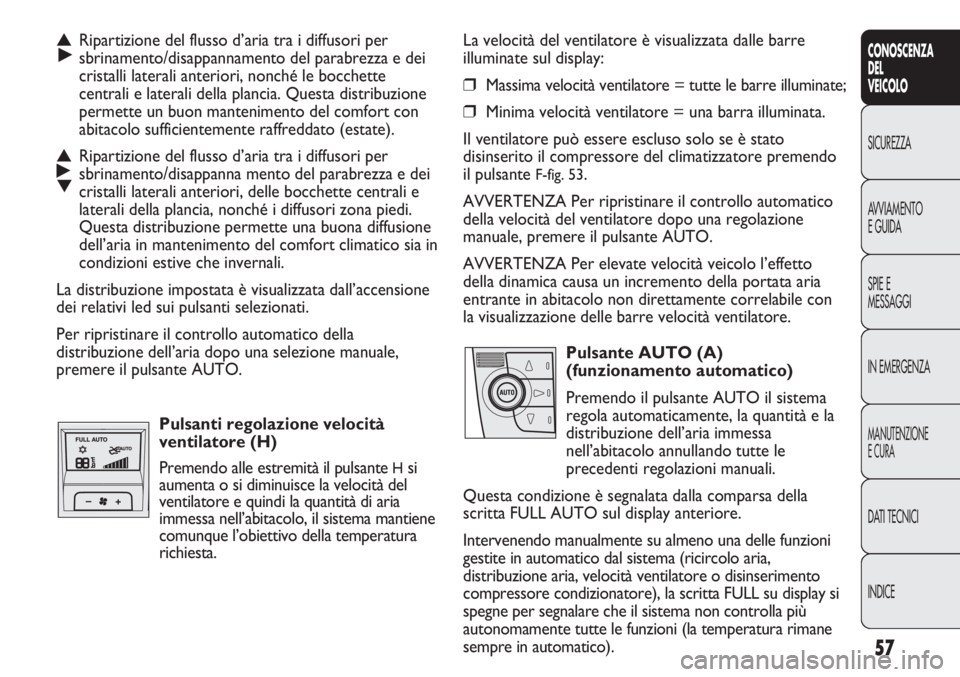

La velocità del ventilatore è visualizzata dalle barre
illuminate sul display:
❒Massima velocità ventilatore = tutte le barre illuminate;
❒Minima velocità ventilatore = una barra illuminata.
Il ventilatore può essere escluso solo se è stato
disinserito il compressore del climatizzatore premendo
il pulsante
F-fig. 53.
AVVERTENZA Per ripristinare il controllo automatico
della velocità del ventilatore dopo una regolazione
manuale, premere il pulsante AUTO.
AVVERTENZA Per elevate velocità veicolo l’effetto
della dinamica causa un incremento della portata aria
entrante in abitacolo non direttamente correlabile con
la visualizzazione delle barre velocità ventilatore.
Pulsante AUTO (A)
(funzionamento automatico)
Premendo il pulsante AUTO il sistema
regola automaticamente, la quantità e la
distribuzione dell’aria immessa
nell’abitacolo annullando tutte le
precedenti regolazioni manuali.
Questa condizione è segnalata dalla comparsa della
scritta FULL AUTO sul display anteriore.
Intervenendo manualmente su almeno una delle funzioni
gestite in automatico dal sistema (ricircolo aria,
distribuzione aria, velocità ventilatore o disinserimento
compressore condizionatore), la scritta FULL su display si
spegne per segnalare che il sistema non controlla più
autonomamente tutte le funzioni (la temperatura rimane
sempre in automatico).
▲
˙Ripartizione del flusso d’aria tra i diffusori per
sbrinamento/disappannamento del parabrezza e dei
cristalli laterali anteriori, nonché le bocchette
centrali e laterali della plancia. Questa distribuzione
permette un buon mantenimento del comfort con
abitacolo sufficientemente raffreddato (estate).
▲
˙
▼Ripartizione del flusso d’aria tra i diffusori per
sbrinamento/disappanna mento del parabrezza e dei
cristalli laterali anteriori, delle bocchette centrali e
laterali della plancia, nonché i diffusori zona piedi.
Questa distribuzione permette una buona diffusione
dell’aria in mantenimento del comfort climatico sia in
condizioni estive che invernali.
La distribuzione impostata è visualizzata dall’accensione
dei relativi led sui pulsanti selezionati.
Per ripristinare il controllo automatico della
distribuzione dell’aria dopo una selezione manuale,
premere il pulsante AUTO.
Pulsanti regolazione velocità
ventilatore (H)
Premendo alle estremità il pulsante
Hsi
aumenta o si diminuisce la velocità del
ventilatore e quindi la quantità di aria
immessa nell’abitacolo, il sistema mantiene
comunque l’obiettivo della temperatura
richiesta.

58
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

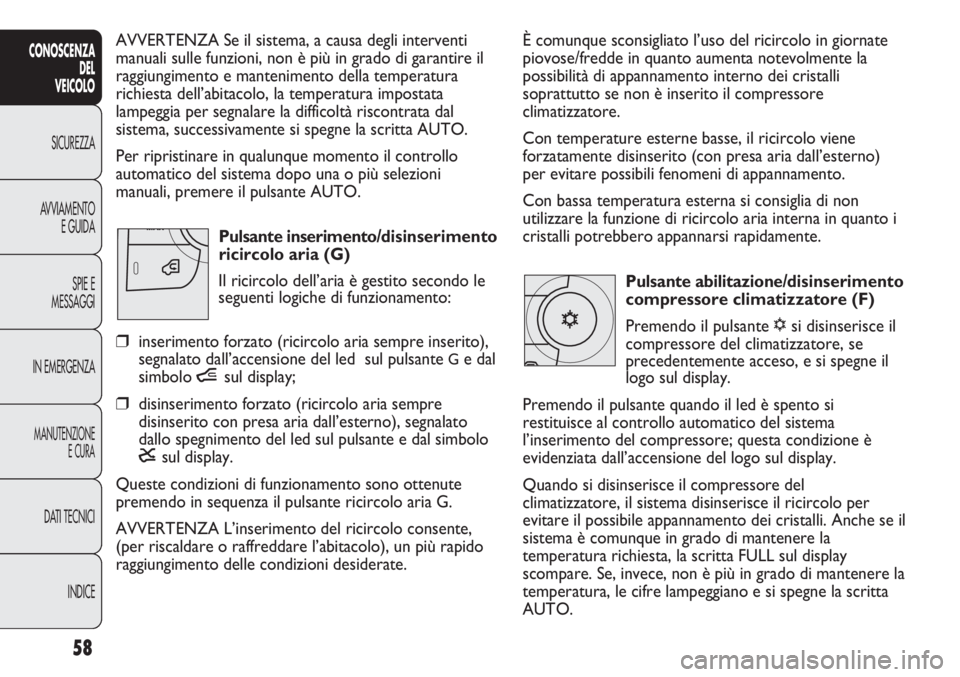

È comunque sconsigliato l’uso del ricircolo in giornate
piovose/fredde in quanto aumenta notevolmente la
possibilità di appannamento interno dei cristalli
soprattutto se non è inserito il compressore
climatizzatore.
Con temperature esterne basse, il ricircolo viene
forzatamente disinserito (con presa aria dall’esterno)
per evitare possibili fenomeni di appannamento.
Con bassa temperatura esterna si consiglia di non
utilizzare la funzione di ricircolo aria interna in quanto i
cristalli potrebbero appannarsi rapidamente.
Pulsante abilitazione/disinserimento
compressore climatizzatore (F)
Premendo il pulsante √si disinserisce il
compressore del climatizzatore, se
precedentemente acceso, e si spegne il
logo sul display.
Premendo il pulsante quando il led è spento si
restituisce al controllo automatico del sistema
l’inserimento del compressore; questa condizione è
evidenziata dall’accensione del logo sul display.
Quando si disinserisce il compressore del
climatizzatore, il sistema disinserisce il ricircolo per
evitare il possibile appannamento dei cristalli. Anche se il
sistema è comunque in grado di mantenere la
temperatura richiesta, la scritta FULL sul display
scompare. Se, invece, non è più in grado di mantenere la
temperatura, le cifre lampeggiano e si spegne la scritta
AUTO.AVVERTENZA Se il sistema, a causa degli interventi
manuali sulle funzioni, non è più in grado di garantire il
raggiungimento e mantenimento della temperatura
richiesta dell’abitacolo, la temperatura impostata
lampeggia per segnalare la difficoltà riscontrata dal
sistema, successivamente si spegne la scritta AUTO.
Per ripristinare in qualunque momento il controllo
automatico del sistema dopo una o più selezioni
manuali, premere il pulsante AUTO.
Pulsante inserimento/disinserimento
ricircolo aria (G)
Il ricircolo dell’aria è gestito secondo le
seguenti logiche di funzionamento:
❒inserimento forzato (ricircolo aria sempre inserito),
segnalato dall’accensione del led sul pulsante
Ge dal
simbolo ísul display;
❒disinserimento forzato (ricircolo aria sempre
disinserito con presa aria dall’esterno), segnalato
dallo spegnimento del led sul pulsante e dal simbolo
êsul display.
Queste condizioni di funzionamento sono ottenute
premendo in sequenza il pulsante ricircolo aria G.
AVVERTENZA L’inserimento del ricircolo consente,
(per riscaldare o raffreddare l’abitacolo), un più rapido
raggiungimento delle condizioni desiderate.

59
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

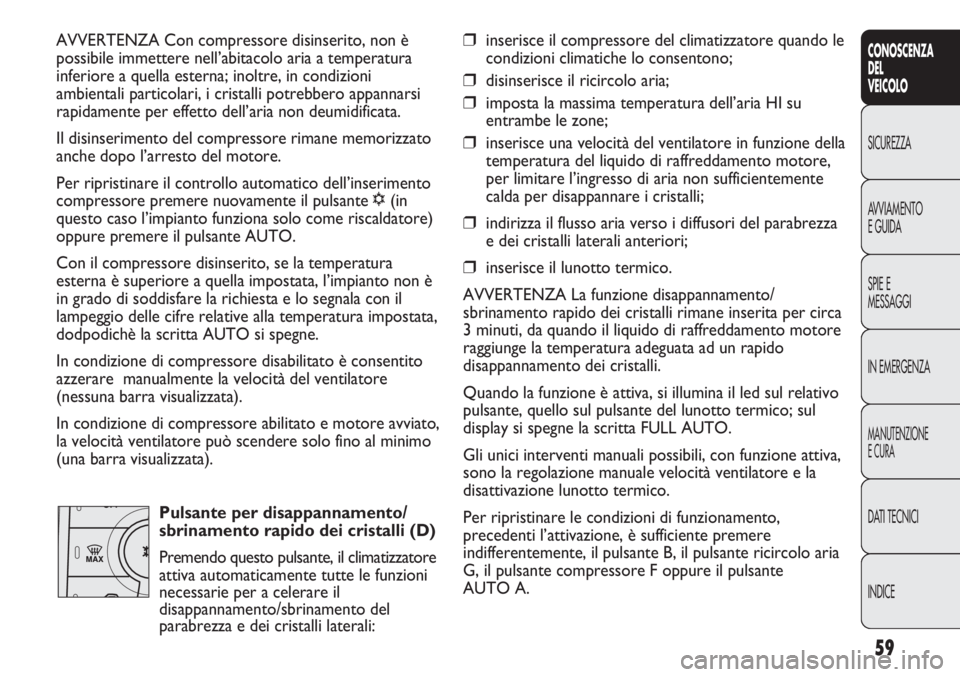

AVVERTENZA Con compressore disinserito, non è
possibile immettere nell’abitacolo aria a temperatura
inferiore a quella esterna; inoltre, in condizioni
ambientali particolari, i cristalli potrebbero appannarsi
rapidamente per effetto dell’aria non deumidificata.
Il disinserimento del compressore rimane memorizzato
anche dopo l’arresto del motore.
Per ripristinare il controllo automatico dell’inserimento
compressore premere nuovamente il pulsante √(in
questo caso l’impianto funziona solo come riscaldatore)
oppure premere il pulsante AUTO.
Con il compressore disinserito, se la temperatura
esterna è superiore a quella impostata, l’impianto non è
in grado di soddisfare la richiesta e lo segnala con il
lampeggio delle cifre relative alla temperatura impostata,
dodpodichè la scritta AUTO si spegne.
In condizione di compressore disabilitato è consentito
azzerare manualmente la velocità del ventilatore
(nessuna barra visualizzata).
In condizione di compressore abilitato e motore avviato,
la velocità ventilatore può scendere solo fino al minimo
(una barra visualizzata).
Pulsante per disappannamento/
sbrinamento rapido dei cristalli (D)
Premendo questo pulsante, il climatizzatore
attiva automaticamente tutte le funzioni
necessarie per a celerare il
disappannamento/sbrinamento del
parabrezza e dei cristalli laterali:❒inserisce il compressore del climatizzatore quando le
condizioni climatiche lo consentono;
❒disinserisce il ricircolo aria;
❒imposta la massima temperatura dell’aria HI su
entrambe le zone;
❒inserisce una velocità del ventilatore in funzione della
temperatura del liquido di raffreddamento motore,
per limitare l’ingresso di aria non sufficientemente
calda per disappannare i cristalli;
❒indirizza il flusso aria verso i diffusori del parabrezza
e dei cristalli laterali anteriori;
❒inserisce il lunotto termico.
AVVERTENZA La funzione disappannamento/
sbrinamento rapido dei cristalli rimane inserita per circa
3 minuti, da quando il liquido di raffreddamento motore
raggiunge la temperatura adeguata ad un rapido
disappannamento dei cristalli.
Quando la funzione è attiva, si illumina il led sul relativo
pulsante, quello sul pulsante del lunotto termico; sul
display si spegne la scritta FULL AUTO.
Gli unici interventi manuali possibili, con funzione attiva,
sono la regolazione manuale velocità ventilatore e la
disattivazione lunotto termico.
Per ripristinare le condizioni di funzionamento,
precedenti l’attivazione, è sufficiente premere
indifferentemente, il pulsante B, il pulsante ricircolo aria
G, il pulsante compressore F oppure il pulsante
AUTO A.

60
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

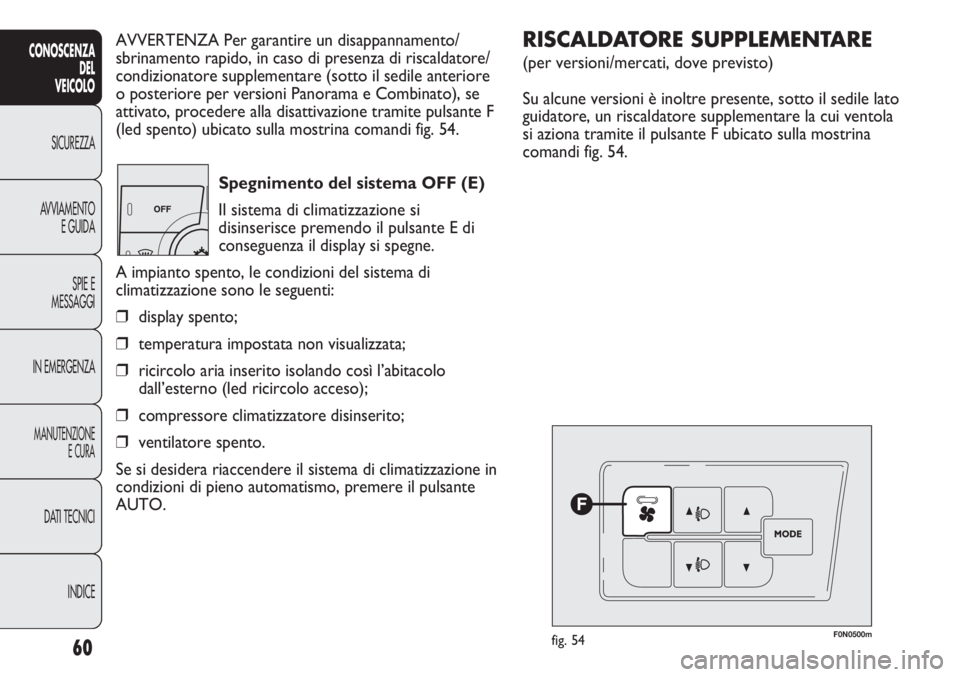

AVVERTENZA Per garantire un disappannamento/
sbrinamento rapido, in caso di presenza di riscaldatore/
condizionatore supplementare (sotto il sedile anteriore
o posteriore per versioni Panorama e Combinato), se
attivato, procedere alla disattivazione tramite pulsante F
(led spento) ubicato sulla mostrina comandi fig. .
Spegnimento del sistema OFF (E)
Il sistema di climatizzazione si
disinserisce premendo il pulsante E di
conseguenza il display si spegne.
A impianto spento, le condizioni del sistema di
climatizzazione sono le seguenti:
❒display spento;
❒temperatura impostata non visualizzata;
❒ricircolo aria inserito isolando così l’abitacolo
dall’esterno (led ricircolo acceso);
❒compressore climatizzatore disinserito;
❒ventilatore spento.
Se si desidera riaccendere il sistema di climatizzazione in
condizioni di pieno automatismo, premere il pulsante
AUTO.
F0N0500mfig. 54
RISCALDATORE SUPPLEMENTARE
(per versioni/mercati, dove previsto)
Su alcune versioni è inoltre presente, sotto il sedile lato
guidatore, un riscaldatore supplementare la cui ventola
si aziona tramite il pulsante F ubicato sulla mostrina
comandi fig. 54. 54

61
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

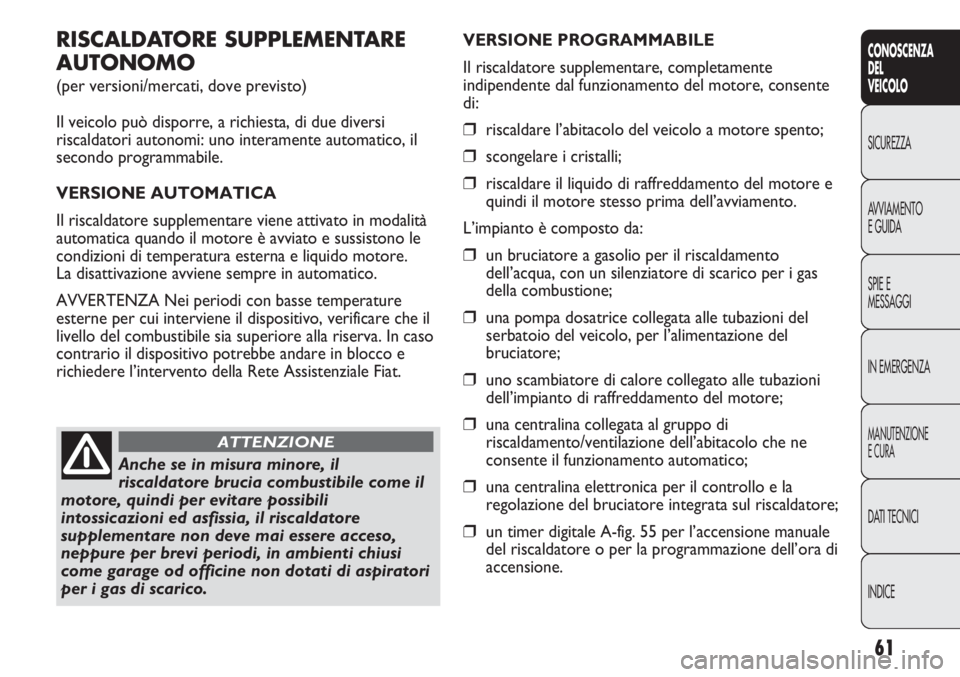

RISCALDATORE SUPPLEMENTARE
AUTONOMO
(per versioni/mercati, dove previsto)
Il veicolo può disporre, a richiesta, di due diversi
riscaldatori autonomi: uno interamente automatico, il
secondo programmabile.
VERSIONE AUTOMATICA
Il riscaldatore supplementare viene attivato in modalità
automatica quando il motore è avviato e sussistono le
condizioni di temperatura esterna e liquido motore.
La disattivazione avviene sempre in automatico.
AVVERTENZA Nei periodi con basse temperature
esterne per cui interviene il dispositivo, verificare che il
livello del combustibile sia superiore alla riserva. In caso
contrario il dispositivo potrebbe andare in blocco e
richiedere l’intervento della Rete Assistenziale Fiat.
Anche se in misura minore, il
riscaldatore brucia combustibile come il
motore, quindi per evitare possibili
intossicazioni ed asfissia, il riscaldatore
supplementare non deve mai essere acceso,
neppure per brevi periodi, in ambienti chiusi
come garage od officine non dotati di aspiratori
per i gas di scarico.
ATTENZIONE
VERSIONE PROGRAMMABILE
Il riscaldatore supplementare, completamente
indipendente dal funzionamento del motore, consente
di:
❒riscaldare l’abitacolo del veicolo a motore spento;
❒scongelare i cristalli;
❒riscaldare il liquido di raffreddamento del motore e
quindi il motore stesso prima dell’avviamento.
L’impianto è composto da:
❒un bruciatore a gasolio per il riscaldamento
dell’acqua, con un silenziatore di scarico per i gas
della combustione;
❒una pompa dosatrice collegata alle tubazioni del
serbatoio del veicolo, per l’alimentazione del
bruciatore;
❒uno scambiatore di calore collegato alle tubazioni
dell’impianto di raffreddamento del motore;
❒una centralina collegata al gruppo di
riscaldamento/ventilazione dell’abitacolo che ne
consente il funzionamento automatico;
❒una centralina elettronica per il controllo e la
regolazione del bruciatore integrata sul riscaldatore;

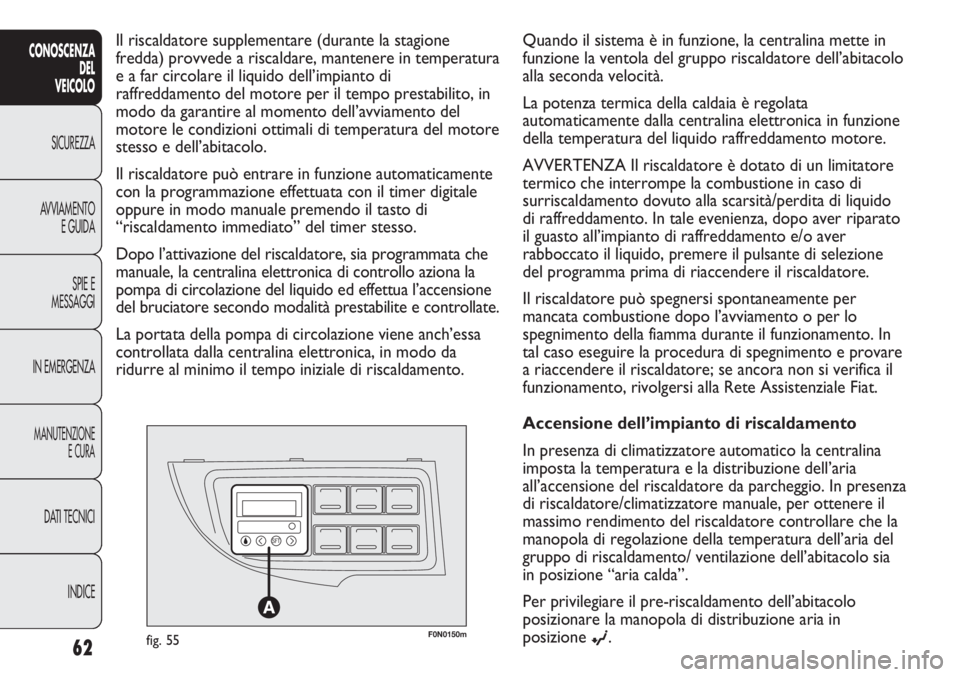

❒un timer digitale A-fig. 55 per l’accensione manuale
del riscaldatore o per la programmazione dell’ora di
accensione.

F0N0150mfig. 55
Il riscaldatore supplementare (durante la stagione
fredda) provvede a riscaldare, mantenere in temperatura
e a far circolare il liquido dell’impianto di
raffreddamento del motore per il tempo prestabilito, in
modo da garantire al momento dell’avviamento del
motore le condizioni ottimali di temperatura del motore
stesso e dell’abitacolo.
Il riscaldatore può entrare in funzione automaticamente
con la programmazione effettuata con il timer digitale
oppure in modo manuale premendo il tasto di
“riscaldamento immediato” del timer stesso.
Dopo l’attivazione del riscaldatore, sia programmata che
manuale, la centralina elettronica di controllo aziona la
pompa di circolazione del liquido ed effettua l’accensione
del bruciatore secondo modalità prestabilite e controllate.
La portata della pompa di circolazione viene anch’essa
controllata dalla centralina elettronica, in modo da
ridurre al minimo il tempo iniziale di riscaldamento.
62
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Quando il sistema è in funzione, la centralina mette in
funzione la ventola del gruppo riscaldatore dell’abitacolo
alla seconda velocità.
La potenza termica della caldaia è regolata
automaticamente dalla centralina elettronica in funzione
della temperatura del liquido raffreddamento motore.
AVVERTENZA Il riscaldatore è dotato di un limitatore
termico che interrompe la combustione in caso di
surriscaldamento dovuto alla scarsità/perdita di liquido
di raffreddamento. In tale evenienza, dopo aver riparato
il guasto all’impianto di raffreddamento e/o aver
rabboccato il liquido, premere il pulsante di selezione
del programma prima di riaccendere il riscaldatore.
Il riscaldatore può spegnersi spontaneamente per
mancata combustione dopo l’avviamento o per lo
spegnimento della fiamma durante il funzionamento. In
tal caso eseguire la procedura di spegnimento e provare
a riaccendere il riscaldatore; se ancora non si verifica il
funzionamento, rivolgersi alla Rete Assistenziale Fiat.
Accensione dell’impianto di riscaldamento
In presenza di climatizzatore automatico la centralina
imposta la temperatura e la distribuzione dell’aria
all’accensione del riscaldatore da parcheggio. In presenza
di riscaldatore/climatizzatore manuale, per ottenere il
massimo rendimento del riscaldatore controllare che la
manopola di regolazione della temperatura dell’aria del
gruppo di riscaldamento/ ventilazione dell’abitacolo sia
in posizione “aria calda”.
Per privilegiare il pre-riscaldamento dell’abitacolo
posizionare la manopola di distribuzione aria in
posizione
©.

63
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0151mfig. 56
Per privilegiare lo sbrinamento del parabrezza
posizionare la manopola di distribuzione aria in
posizione
-.
Per ottenere entrambe le funzioni posizionare la
manopola di distribuzione aria in posizione
®.

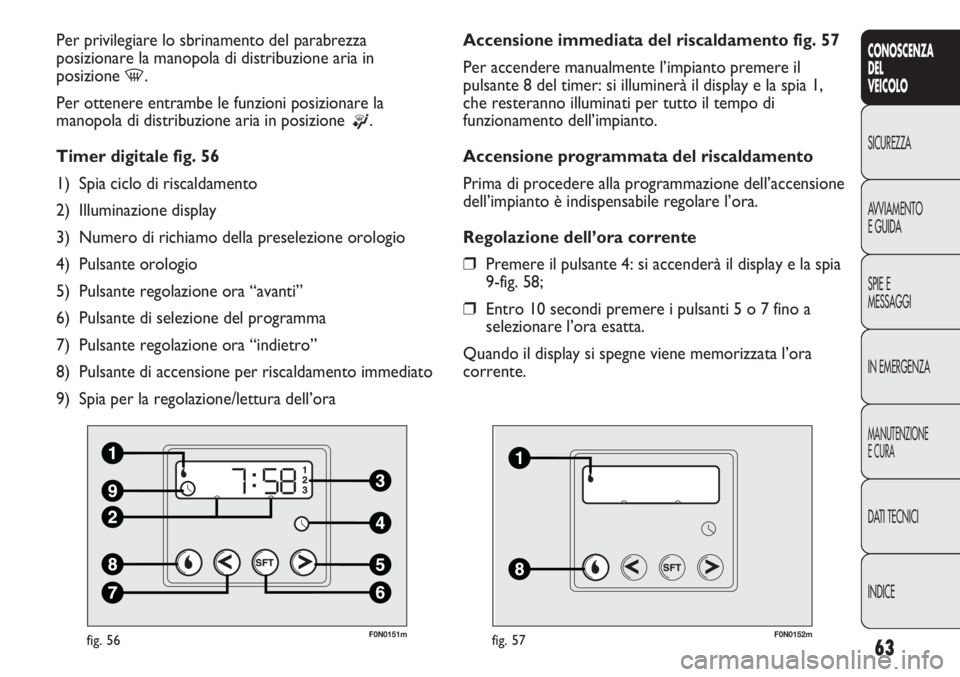

Timer digitale fig. 56
1) Spia ciclo di riscaldamento
2) Illuminazione display
3) Numero di richiamo della preselezione orologio
4) Pulsante orologio
5) Pulsante regolazione ora “avanti”
6) Pulsante di selezione del programma
7) Pulsante regolazione ora “indietro”
8) Pulsante di accensione per riscaldamento immediato
9) Spia per la regolazione/lettura dell’ora
F0N0152mfig. 57
Accensione immediata del riscaldamento fig. 57
Per accendere manualmente l’impianto premere il
pulsante 8 del timer: si illuminerà il display e la spia 1,
che resteranno illuminati per tutto il tempo di
funzionamento dell’impianto.
Accensione programmata del riscaldamento
Prima di procedere alla programmazione dell’accensione
dell’impianto è indispensabile regolare l’ora.
Regolazione dell’ora corrente
❒Premere il pulsante 4: si accenderà il display e la spia
9-fig. 58;
❒Entro 10 secondi premere i pulsanti 5 o 7 fino a
selezionare l’ora esatta.
Quando il display si spegne viene memorizzata l’ora
corrente.

F0N0153mfig. 58
La pressione continua dei pulsanti 5 o 7 fa avanzare o
arretrare più velocemente le cifre dell’orologio.

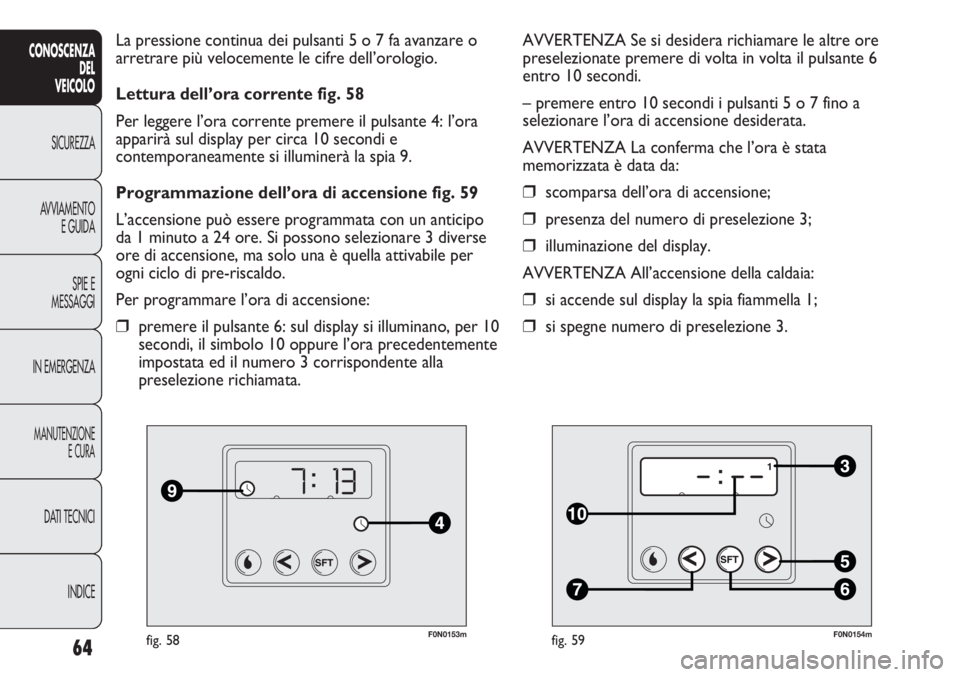

Lettura dell’ora corrente fig. 58
Per leggere l’ora corrente premere il pulsante 4: l’ora
apparirà sul display per circa 10 secondi e
contemporaneamente si illuminerà la spia 9.
Programmazione dell’ora di accensione fig. 59
L’accensione può essere programmata con un anticipo
da 1 minuto a 24 ore. Si possono selezionare 3 diverse
ore di accensione, ma solo una è quella attivabile per
ogni ciclo di pre-riscaldo.
Per programmare l’ora di accensione:
❒premere il pulsante 6: sul display si illuminano, per 10
secondi, il simbolo 10 oppure l’ora precedentemente
impostata ed il numero 3 corrispondente alla
preselezione richiamata.
64
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0154mfig. 59
AVVERTENZA Se si desidera richiamare le altre ore
preselezionate premere di volta in volta il pulsante 6
entro 10 secondi.
– premere entro 10 secondi i pulsanti 5 o 7 fino a
selezionare l’ora di accensione desiderata.
AVVERTENZA La conferma che l’ora è stata
memorizzata è data da:
❒scomparsa dell’ora di accensione;
❒presenza del numero di preselezione 3;
❒illuminazione del display.
AVVERTENZA All’accensione della caldaia:
❒si accende sul display la spia fiammella 1;
❒si spegne numero di preselezione 3.

65
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Disattivazione dell’ora di accensione
programmata fig. 59
Per cancellare l’ora di accensione programmata,
premere brevemente il pulsante 6: si spegne
l’illuminazione del display e scompare il numero 3
relativo all’ora preselezionata.

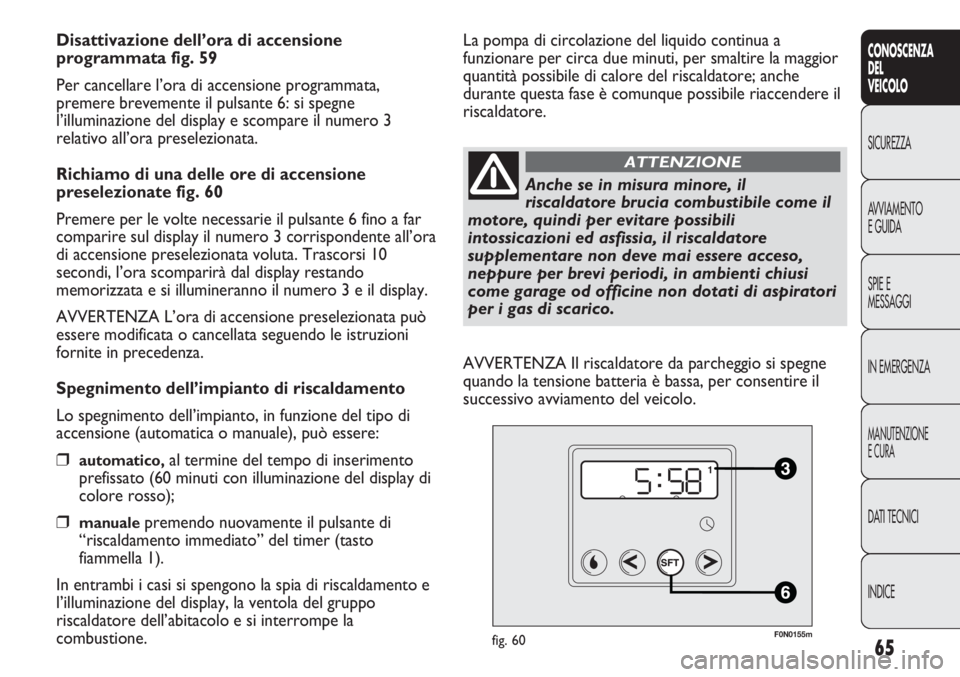

Richiamo di una delle ore di accensione
preselezionate fig. 60
Premere per le volte necessarie il pulsante 6 fino a far
comparire sul display il numero 3 corrispondente all’ora
di accensione preselezionata voluta. Trascorsi 10
secondi, l’ora scomparirà dal display restando
memorizzata e si illumineranno il numero 3 e il display.
AVVERTENZA L’ora di accensione preselezionata può
essere modificata o cancellata seguendo le istruzioni
fornite in precedenza.
Spegnimento dell’impianto di riscaldamento
Lo spegnimento dell’impianto, in funzione del tipo di
accensione (automatica o manuale), può essere:
❒automatico,al termine del tempo di inserimento
prefissato (60 minuti con illuminazione del display di
colore rosso);
❒manualepremendo nuovamente il pulsante di
“riscaldamento immediato” del timer (tasto
fiammella 1).
In entrambi i casi si spengono la spia di riscaldamento e
l’illuminazione del display, la ventola del gruppo
riscaldatore dell’abitacolo e si interrompe la
combustione.
F0N0155mfig. 60
La pompa di circolazione del liquido continua a
funzionare per circa due minuti, per smaltire la maggior
quantità possibile di calore del riscaldatore; anche
durante questa fase è comunque possibile riaccendere il
riscaldatore.
Anche se in misura minore, il
riscaldatore brucia combustibile come il
motore, quindi per evitare possibili
intossicazioni ed asfissia, il riscaldatore
supplementare non deve mai essere acceso,
neppure per brevi periodi, in ambienti chiusi
come garage od officine non dotati di aspiratori
per i gas di scarico.
ATTENZIONE
AVVERTENZA Il riscaldatore da parcheggio si spegne
quando la tensione batteria è bassa, per consentire il
successivo avviamento del veicolo.

AVVERTENZA Prima dell’inserimento del dispositivo
verificare che il livello del combustibile sia superiore alla
riserva. In caso contrario il dispositivo potrebbe andare
in blocco e richiedere l’intervento della Rete
Assistenziale Fiat.
❒Spegnere sempre il riscaldatore durante i
rifornimenti di carburante ed in prossimità di stazioni
di servizio, per evitare il pericolo di esplosioni o
incendi.
❒Non parcheggiare il veicolo su materiale infiammabile
come carta, erba o foglie secche: pericolo di
incendio!
❒La temperatura in prossimità del riscaldatore non
deve superare i 120°C (ad es. durante le operazioni
di verniciatura nel forno di una carrozzeria).
Temperature maggiori potrebbero danneggiare i
componenti della centralina elettronica.
❒Durante il funzionamento a motore spento, il
riscaldatore preleva energia elettrica dalla batteria;
occorre pertanto un adeguato periodo di
funzionamento a motore in moto per ripristinare il
corretto stato di carica della batteria stessa.
❒Per il controllo del livello del liquido di
raffreddamento, attenersi a quanto riportato nel
capitolo “Manutenzione del veicolo” al paragrafo
“Liquido impianto di raffreddamento motore”.
L’acqua all’interno del circuito del riscaldatore deve
contenere una percentuale minima del 10% di
prodotto anticongelante.
❒Per la manutenzione e le riparazioni rivolgersi
esclusivamente alla Rete Assistenziale Fiat ed usare
esclusivamente parti di ricambio originali.
66
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0233mfig. 61
MANUTENZIONE
Far controllare periodicamente (comunque all’inizio di
ogni stagione invernale) il riscaldatore supplementare
presso la Rete Assistenziale Fiat. Ciò garantirà il
funzionamento sicuro ed economico del riscaldatore ed
anche una sua lunga durata.

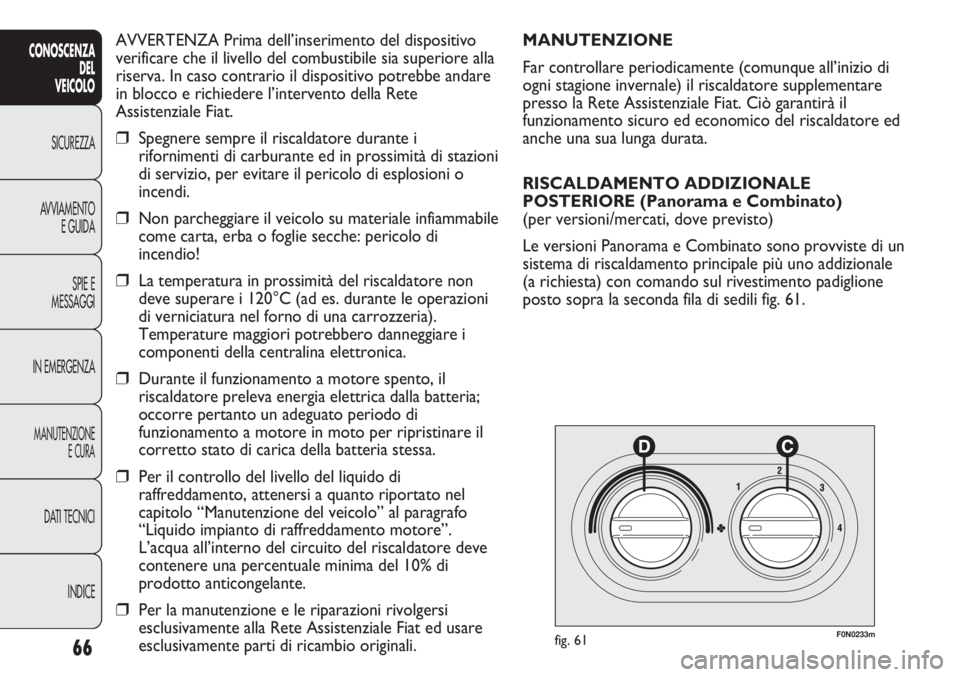

RISCALDAMENTO ADDIZIONALE
POSTERIORE (Panorama e Combinato)
(per versioni/mercati, dove previsto)
Le versioni Panorama e Combinato sono provviste di un
sistema di riscaldamento principale più uno addizionale
(a richiesta) con comando sul rivestimento padiglione
posto sopra la seconda fila di sedili fig. 61.
