FIAT DUCATO 2013 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: FIAT, Model Year: 2013, Model line: DUCATO, Model: FIAT DUCATO 2013Pages: 287, tamaño PDF: 4.53 MB
Page 141 of 287

137
Los airbags frontales no pueden activarse en los siguientes
casos:
❒impactos frontales contra objetos muy deformables,
que no afectan a la superficie frontal del vehículo (por
ejemplo, impacto del parachoques contra las barreras
de seguridad, gravilla, etc.);
❒bloqueo del vehículo debajo de otros vehículos o de
barreras protectoras (por ejemplo, debajo de
camiones o barreras de seguridad), ya que podría no
ofrecer protección adicional respecto de los
cinturones de seguridad y, en consecuencia, su
activación sería inoportuna. La falta de activación en
estos casos no es señal de un funcionamiento anormal
del sistema.
AIRBAGS FRONTALES
El vehículo está equipado con airbags frontales para el
conductor y el pasajero.
Los airbags frontales del lado conductor/pasajero
protegen a los ocupantes de los asientos delanteros de
los impactos frontales de mediana-alta envergadura,
interponiendo un cojín entre el ocupante y el volante
o el salpicadero.
Por lo tanto, la falta de activación de los airbags en otros
tipos de impactos (lateral, trasero, vuelco, etc.) no
significa que el sistema funcione incorrectamente.
En caso de impacto frontal, una centralita electrónica activa,
si hace falta, el inflado del cojín. El cojín se infla
instantáneamente, interponiéndose como protección entre
el cuerpo de los ocupantes de la parte delantera
y las estructuras que podrían causar lesiones;
inmediatamente después el cojín se desinfla.
Los airbags frontales del lado conductor/pasajero no
sustituyen sino que complementan el uso de los
cinturones de seguridad, que siempre se recomienda
llevar abrochados de acuerdo con lo indica la legislación
en Europa y en la mayor parte de los países no europeos.
El volumen de los airbags frontales al alcanzar su inflado
máximo es tal que ocupa la mayor parte del espacio entre
el volante y el conductor, y entre el salpicadero
y el pasajero.
En caso de impacto, una persona que no lleva el cinturón
de seguridad se desplaza hacia adelante y puede entrar en
contacto con el cojín, que se encuentra aún en fase de
apertura. En esta situación la protección que ofrece el
cojín se reduce.CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
No aplicar adhesivos u otros objetos en
el volante, en la funda del airbag del
lado del pasajero o en el revestimiento lateral
del techo. No colocar objetos en el salpicadero
del lado del pasajero, ya que podrían interferir
en la apertura del airbag (por ej., teléfonos
móviles) y causar graves lesiones a los
ocupantes del vehículo.
ATENCIÓN
En caso de impactos leves (para los cuales la acción de
sujeción de los cinturones de seguridad es suficiente),
los airbags no se activan. Por ello, es necesario usar
siempre los cinturones de seguridad porque, en caso de
impacto lateral, aseguran el posicionamiento correcto
del ocupante y evitan que salga despedido en caso de
impactos muy violentos.
Page 142 of 287

138
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0072mfig. 151
F0N0324mfig. 150

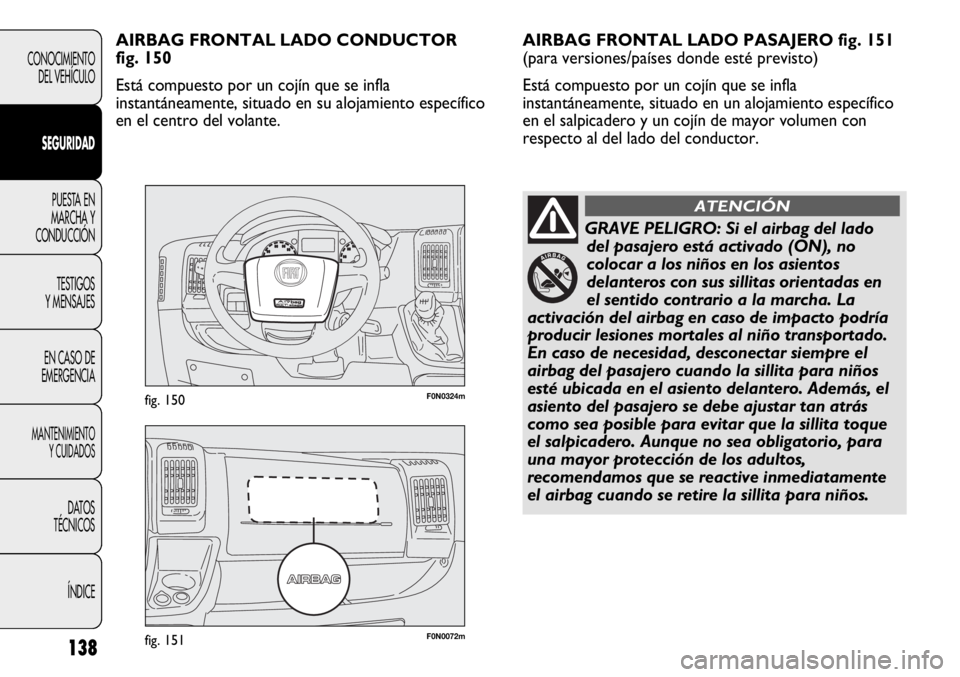

AIRBAG FRONTAL LADO PASAJERO fig. 151
(para versiones/países donde esté previsto)
Está compuesto por un cojín que se infla
instantáneamente, situado en un alojamiento específico
en el salpicadero y un cojín de mayor volumen con
respecto al del lado del conductor. AIRBAG FRONTAL LADO CONDUCTOR
fig. 150
Está compuesto por un cojín que se infla
instantáneamente, situado en su alojamiento específico
en el centro del volante.
GRAVE PELIGRO: Si el airbag del lado
del pasajero está activado (ON), no
colocar a los niños en los asientos
delanteros con sus sillitas orientadas en
el sentido contrario a la marcha. La
activación del airbag en caso de impacto podría
producir lesiones mortales al niño transportado.
En caso de necesidad, desconectar siempre el
airbag del pasajero cuando la sillita para niños
esté ubicada en el asiento delantero. Además, el
asiento del pasajero se debe ajustar tan atrás
como sea posible para evitar que la sillita toque
el salpicadero. Aunque no sea obligatorio, para
una mayor protección de los adultos,
recomendamos que se reactive inmediatamente
el airbag cuando se retire la sillita para niños.
ATENCIÓN
Page 143 of 287

139
AIRBAGS LATERALES
El vehículo dispone de airbag laterales delanteros de
protección del tórax (Side Bag delanteros) en el lado del
conductor y del pasajero (para versiones/países donde
estén previstos) y de airbags de protección de la cabeza
de los ocupantes de los asientos delanteros (Window
Bag) (para versiones/países donde estén previstos).
Los airbags laterales (para versiones/países donde estén
previstos) protegen a los ocupantes en caso de impactos
laterales de envergadura media-alta, interponiendo un cojín
entre el ocupante y las partes interiores de la estructura
lateral del vehículo.Por lo tanto, la falta de activación de
los airbags laterales en otros tipos de impactos (frontal,
trasero, vuelco, etc.) no significa que el sistema funcione
incorrectamente.
En caso de impacto lateral y si fuera necesario, una
centralita electrónica activa el inflado de los cojines. Los
cojines se inflan instantáneamente, interponiéndose como
protección entre el cuerpo de los ocupantes y las
estructuras que podrían causar lesiones; inmediatamente
después los cojines se inflan.
Los airbags laterales (para versiones/países donde esté) no
sustituyen sino que complementan el uso de los cinturones
de seguridad, que siempre se recomienda llevar abrochados
de acuerdo con lo que indica la legislación en Europa y en la
mayor parte de los países no europeos.
AIRBAGS LATERALES DELANTEROS
PROTECCIÓN TORÁCICA (SIDE BAG) fig. 152
(para versiones/países, donde esté previsto)
Situados en los respaldos de los asientos, están
compuestos por un cojín que se infla instantáneamente
para proteger el tórax de los ocupantes en caso de
impacto lateral de envergadura media-alta. DESACTIVACIÓN MANUAL DE LOS
AIRBAGS DEL LADO DEL PASAJERO
FRONTAL Y LATERAL DE LA PROTECCIÓN
TORÁCICA (Side Bag)
(para versiones/países donde esté previsto)
En caso de que fuera absolutamente necesario
transportar a un niño en el asiento delantero, es posible
desactivar los airbags lado pasajero frontal y lateral para
la protección del tórax (Side Bag) (para versiones/países
donde esté previsto).
El testigo
Fpermanece encendido con luz fija en el
cuadro de instrumentos hasta que se vuelvan a activar
los airbags del lado pasajero frontal y lateral de
protección del tórax (Side Bag) (para versiones/países
donde estén previstos).
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Para desactivar manualmente los
airbags del lado del pasajero frontal
y lateral de protección del tórax (side bag)
(para versiones/países donde esté previsto),
consultar el capítulo «Conocimiento del
vehículo» en los apartados «Pantalla digital»
y «Pantalla multifunción».
ATENCIÓN
Page 144 of 287

140
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0140mfig. 152F0N0133mfig. 153
ADVERTENCIA La puesta en funcionamiento de los
airbags libera una pequeña cantidad de polvo. Este polvo
no es nocivo y no es indicio de un principio de incendio;
además, la superficie del cojín desplegado en el interior
del vehículo puede estar cubierta por un residuo
polvoriento: este polvo puede irritar la piel y los ojos. En
caso de exposición, lavarse con agua y jabón neutro.
Los plazos de vencimiento de la carga pirotécnica y el
contacto espiralado se indican en la etiqueta
correspondiente, situada en el compartimiento
portaobjetos. Al acercarse la fecha de vencimiento, acudir a
la Red de Asistencia Fiat para la sustitución del dispositivo.
ADVERTENCIA En caso de accidente, si se ha activado
uno de los dispositivos de seguridad, acudir la Red de
Asistencia Fiat para que sustituyan los que se han
activado y comprueben la integridad del sistema.
Todas las intervenciones de control, reparación y
sustitución pertenecientes al airbag deben realizarse en la
Red de Asistencia Fiat.AIRBAGS LATERALES DE PROTECCIÓN DE LA
CABEZA (WINDOW BAG) fig. 153
(para versiones/países donde esté previsto)
Están compuestos por dos cojines de «cortina», uno situado
en el lado derecho y el otro en el lado izquierdo del
vehículo, situados detrás de los revestimientos laterales del
techo y cubiertos por los embellecedores correspondientes.
Protegen la cabeza de los ocupantes de los asientos
delanteros en caso de colisión lateral, debido a la amplia
superficie de despliegue de los cojines.
ADVERTENCIA La mejor protección por parte del sistema
en caso de impacto lateral se obtiene manteniendo una
posición correcta en el asiento, permitiendo de este modo
que los airbags laterales se desplieguen perfectamente.
ADVERTENCIA Es posible que los airbags frontales y/o
laterales se activen en caso de impactos violentos en la
parte inferior de la carrocería, como por ejemplo,
impactos violentos contra peldaños, aceras o resaltes en
el suelo, caídas del vehículo en baches grandes o
hundimiento de la carretera.
Page 145 of 287

141
ADVERTENCIAS GENERALES Antes de llevar el vehículo al desguace, es necesario
acudir a la Red de Asistencia Fiat para que desactiven el
sistema; además, en caso de cambio de propietario del
vehículo, es indispensable que el nuevo propietario
conozca las modalidades de empleo y las advertencias
citadas anteriormente, y que disponga del «Manual de
Empleo y Cuidado».
ADVERTENCIA La activación de los pretensores, los
airbags frontales y los airbags laterales delanteros se
decide de modo diferente, de acuerdo con el tipo de
impacto. La falta de activación en estos casos no indica
un funcionamiento incorrecto del sistema.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

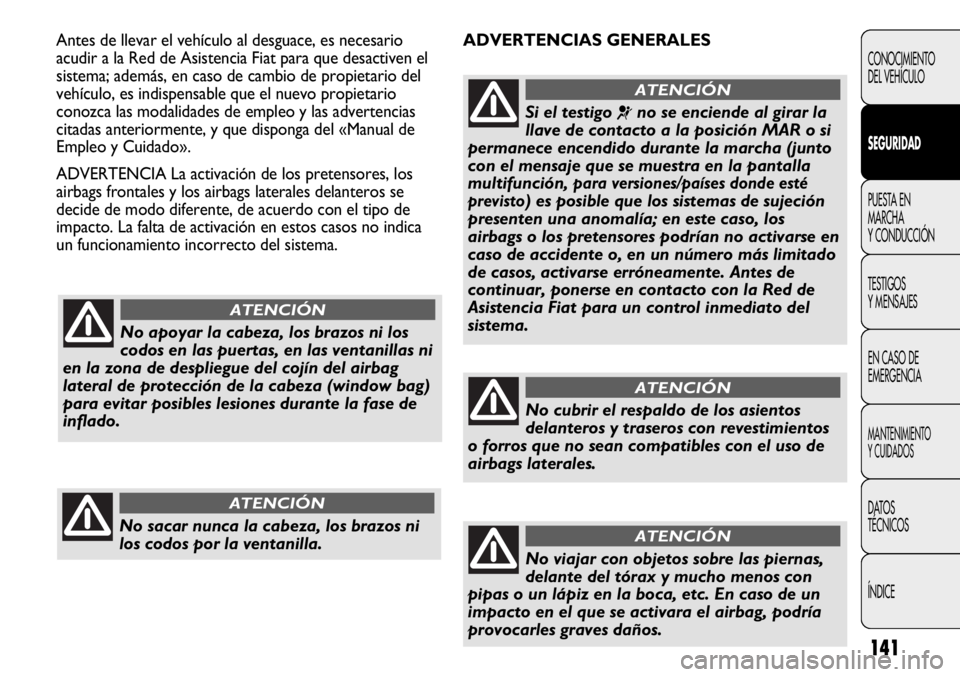

No apoyar la cabeza, los brazos ni los
codos en las puertas, en las ventanillas ni
en la zona de despliegue del cojín del airbag
lateral de protección de la cabeza (window bag)
para evitar posibles lesiones durante la fase de
inflado.
ATENCIÓN
No sacar nunca la cabeza, los brazos ni
los codos por la ventanilla.
ATENCIÓN
Si el testigo ¬no se enciende al girar la
llave de contacto a la posición MAR o si
permanece encendido durante la marcha (junto
con el mensaje que se muestra en la pantalla
multifunción,
para versiones/países donde esté
previsto
) es posible que los sistemas de sujeción
presenten una anomalía; en este caso, los
airbags o los pretensores podrían no activarse en
caso de accidente o, en un número más limitado
de casos, activarse erróneamente. Antes de
continuar, ponerse en contacto con la Red de
Asistencia Fiat para un control inmediato del
sistema.
ATENCIÓN
No cubrir el respaldo de los asientos
delanteros y traseros con revestimientos
o forros que no sean compatibles con el uso de
airbags laterales.
ATENCIÓN
No viajar con objetos sobre las piernas,
delante del tórax y mucho menos con
pipas o un lápiz en la boca, etc. En caso de un
impacto en el que se activara el airbag, podría
provocarles graves daños.
ATENCIÓN
Page 146 of 287

142
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

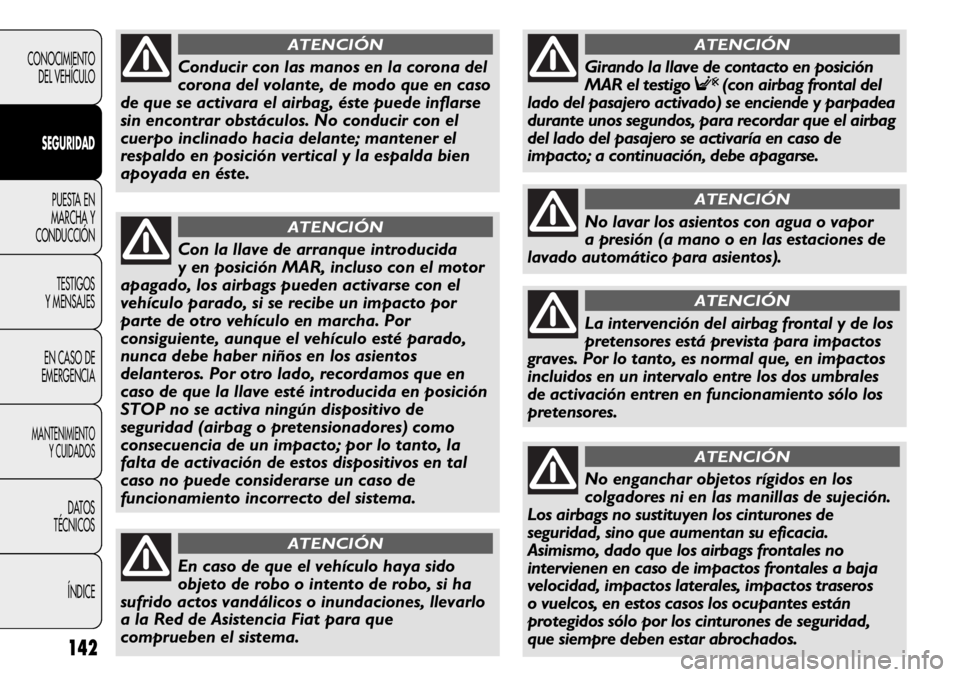

Con la llave de arranque introducida
y en posición MAR, incluso con el motor
apagado, los airbags pueden activarse con el
vehículo parado, si se recibe un impacto por
parte de otro vehículo en marcha. Por
consiguiente, aunque el vehículo esté parado,
nunca debe haber niños en los asientos
delanteros. Por otro lado, recordamos que en
caso de que la llave esté introducida en posición
STOP no se activa ningún dispositivo de
seguridad (airbag o pretensionadores) como
consecuencia de un impacto; por lo tanto, la
falta de activación de estos dispositivos en tal
caso no puede considerarse un caso de
funcionamiento incorrecto del sistema.
ATENCIÓN
En caso de que el vehículo haya sido
objeto de robo o intento de robo, si ha
sufrido actos vandálicos o inundaciones, llevarlo
a la Red de Asistencia Fiat para que
comprueben el sistema.
ATENCIÓN
Girando la llave de contacto en posición
MAR el testigo F(con airbag frontal del
lado del pasajero activado) se enciende y parpadea
durante unos segundos, para recordar que el airbag
del lado del pasajero se activaría en caso de
impacto; a continuación, debe apagarse.
ATENCIÓN
No lavar los asientos con agua o vapor
a presión (a mano o en las estaciones de
lavado automático para asientos).
ATENCIÓN
La intervención del airbag frontal y de los
pretensores está prevista para impactos
graves. Por lo tanto, es normal que, en impactos
incluidos en un intervalo entre los dos umbrales
de activación entren en funcionamiento sólo los
pretensores.
ATENCIÓN
Conducir con las manos en la corona del
corona del volante, de modo que en caso
de que se activara el airbag, éste puede inflarse
sin encontrar obstáculos. No conducir con el
cuerpo inclinado hacia delante; mantener el
respaldo en posición vertical y la espalda bien
apoyada en éste.
ATENCIÓN
No enganchar objetos rígidos en los
colgadores ni en las manillas de sujeción.
Los airbags no sustituyen los cinturones de
seguridad, sino que aumentan su eficacia.
Asimismo, dado que los airbags frontales no
intervienen en caso de impactos frontales a baja
velocidad, impactos laterales, impactos traseros
o vuelcos, en estos casos los ocupantes están
protegidos sólo por los cinturones de seguridad,
que siempre deben estar abrochados.
ATENCIÓN
Page 147 of 287

143
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
PROCEDIMIENTO
Realizar las operaciones siguientes:
❒accionar el freno de estacionamiento;
❒colocar la palanca del cambio en punto muerto;
❒girar la llave de contacto en posición MAR: en el
cuadro de instrumentos se encienden los testigos
me Y;
❒esperar que se apague el testigo Yy m; cuanto más
caliente esté el motor, antes se apagará;
❒pisar a fondo el pedal del embrague, sin pisar el
acelerador;
❒girar la llave de contacto a la posición AVV
inmediatamente después de que se apague el testigo
m. Si se espera demasiado tiempo, el trabajo de
recalentamiento de las bujías habrá sido inútil. Soltar
la llave cuando el motor se ponga en marcha.
Si el motor no arranca en el primer intento, se debe
girar la llave en la posición de STOP antes de repetir la
maniobra de puesta en marcha.

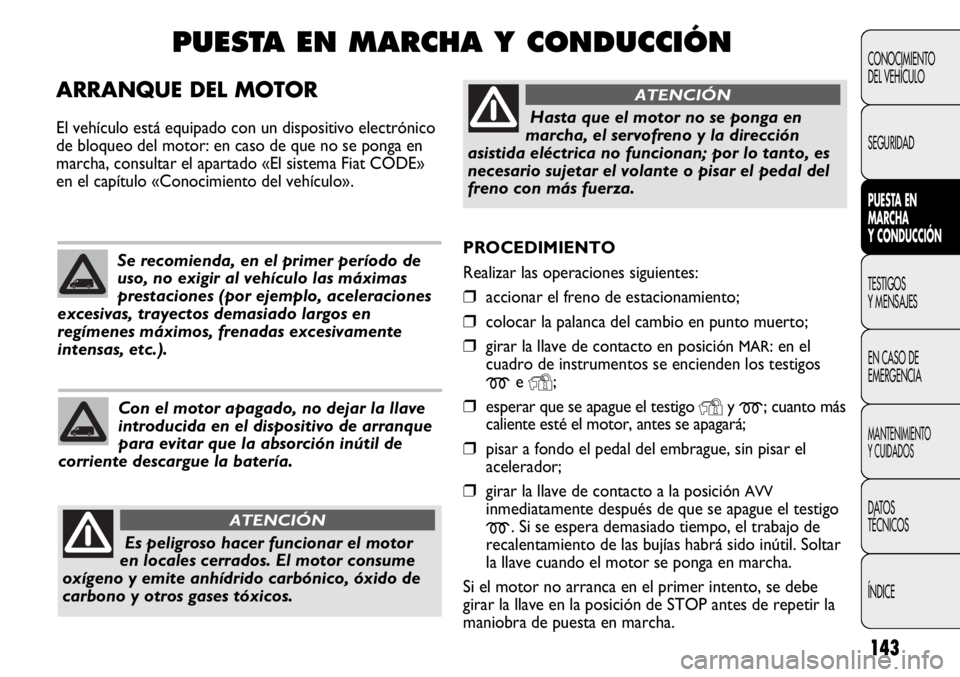

ARRANQUE DEL MOTOR
El vehículo está equipado con un dispositivo electrónico
de bloqueo del motor: en caso de que no se ponga en
marcha, consultar el apartado «El sistema Fiat CODE»
en el capítulo «Conocimiento del vehículo».
PUESTA EN MARCHA Y CONDUCCIÓN
Es peligroso hacer funcionar el motor
en locales cerrados. El motor consume
oxígeno y emite anhídrido carbónico, óxido de
carbono y otros gases tóxicos.
ATENCIÓN
Se recomienda, en el primer período de
uso, no exigir al vehículo las máximas
prestaciones (por ejemplo, aceleraciones
excesivas, trayectos demasiado largos en
regímenes máximos, frenadas excesivamente
intensas, etc.).
Con el motor apagado, no dejar la llave
introducida en el dispositivo de arranque
para evitar que la absorción inútil de
corriente descargue la batería.
Hasta que el motor no se ponga en
marcha, el servofreno y la dirección
asistida eléctrica no funcionan; por lo tanto, es
necesario sujetar el volante o pisar el pedal del
freno con más fuerza.
ATENCIÓN
Page 148 of 287

144
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Si con llave a la posición MAR el testigo Ydel cuadro
de instrumentos permanece encendido junto con el
testigo
mse recomienda girar la llave a la posición
STOP y, a continuación, a la posición MAR; si los
testigos siguen encendidos, volver a intentarlo con los
otras llaves suministradas.
ADVERTENCIA Si el testigo
Yse enciende con luz
fija en el cuadro de instrumentos, acudir
inmediatamente a un taller de la Red de Asistencia
Fiat.
ADVERTENCIA Con el motor apagado, no dejar la llave
de contacto en la posición MAR.
El encendido del testigo men modo
intermitente durante 60 segundos después
de la puesta en marcha o durante un
arrastre prolongado señala una anomalía en el
sistema de precalentamiento de las bujías. Si el
motor arranca, se puede utilizar el vehículo
normalmente, aunque es necesario acudir lo antes
posible a un taller de la Red de Asistencia Fiat.
Mientras el motor no se ponga en
marcha, ni el servofreno ni la dirección
asistida eléctrica estén activados, será
necesario usar más fuerza de la habitual en el
pedal del freno y en el volante.
Evitar en todo caso poner en marcha el
motor empujando el vehículo,
remolcándolo o aprovechando una
bajada. Estas maniobras podrían causar el flujo
de combustible en el catalizador y dañarlo
irremediablemente.
CALENTAMIENTO DEL MOTOR RECIÉN
ENCENDIDO
Realizar las operaciones siguientes:
❒ponerlo en marcha lentamente, haciendo funcionar el
motor a un régimen medio, sin aceleraciones;
❒evitar exigir el máximo de prestaciones durante los
primeros kilómetros. Se recomienda esperar hasta
que la aguja del indicador del termómetro del líquido
de refrigeración del motor empiece a moverse.APAGADO DEL MOTOR
Con el motor al ralentí, girar la llave de contacto a la
posición STOP.
ADVERTENCIA Después de un recorrido difícil, es
aconsejable que el motor «recupere el aliento» antes de
apagarlo, dejándolo funcionar al ralentí para que la
temperatura del motor descienda.
Los «acelerones» antes de apagar el
motor no son útiles, aumentan
inútilmente el consumo de combustible
y son especialmente perjudiciales en los motores
con turbocompresor.
En algunos casos puede activarse el
electroventilador durante un máximo de
120 segundos cuando se apaga el motor.
Page 149 of 287

145
F0N0073mfig. 154

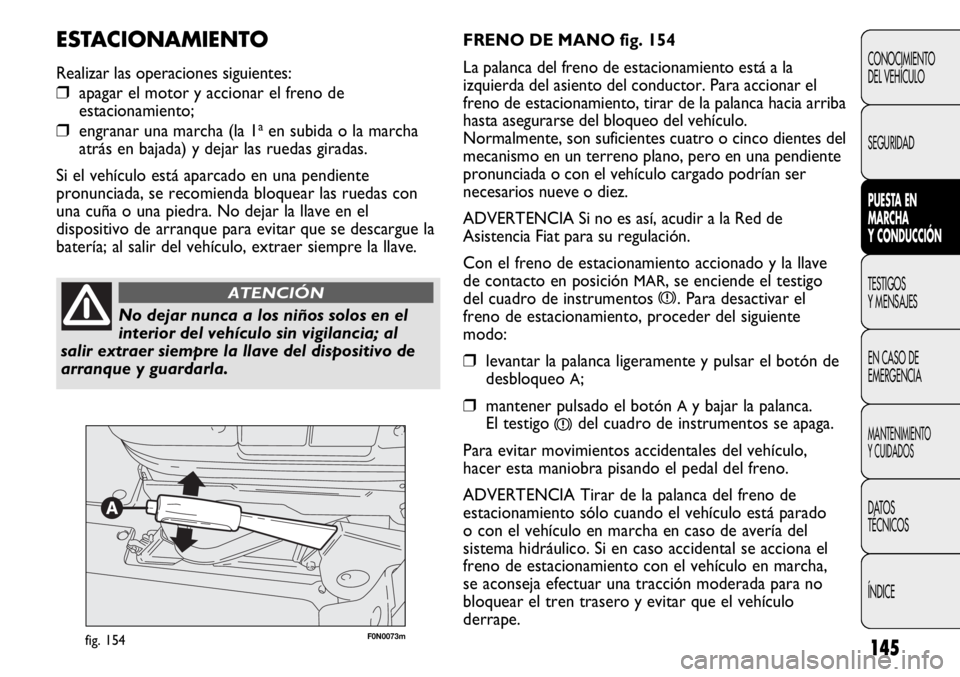

FRENO DE MANO fig. 154
La palanca del freno de estacionamiento está a la
izquierda del asiento del conductor. Para accionar el
freno de estacionamiento, tirar de la palanca hacia arriba
hasta asegurarse del bloqueo del vehículo.
Normalmente, son suficientes cuatro o cinco dientes del
mecanismo en un terreno plano, pero en una pendiente
pronunciada o con el vehículo cargado podrían ser
necesarios nueve o diez.
ADVERTENCIA Si no es así, acudir a la Red de
Asistencia Fiat para su regulación.
Con el freno de estacionamiento accionado y la llave
de contacto en posición
MAR, se enciende el testigo
del cuadro de instrumentos
x. Para desactivar el
freno de estacionamiento, proceder del siguiente
modo:
❒levantar la palanca ligeramente y pulsar el botón de
desbloqueo
A;
❒ mantener pulsado el botón Ay bajar la palanca.
El testigo
xdel cuadro de instrumentos se apaga.
Para evitar movimientos accidentales del vehículo,
hacer esta maniobra pisando el pedal del freno.
ADVERTENCIA Tirar de la palanca del freno de
estacionamiento sólo cuando el vehículo está parado
o con el vehículo en marcha en caso de avería del
sistema hidráulico. Si en caso accidental se acciona el
freno de estacionamiento con el vehículo en marcha,
se aconseja efectuar una tracción moderada para no
bloquear el tren trasero y evitar que el vehículo
derrape.
ESTACIONAMIENTO
Realizar las operaciones siguientes:
❒apagar el motor y accionar el freno de
estacionamiento;
❒engranar una marcha (la 1aen subida o la marcha
atrás en bajada) y dejar las ruedas giradas.
Si el vehículo está aparcado en una pendiente
pronunciada, se recomienda bloquear las ruedas con
una cuña o una piedra. No dejar la llave en el
dispositivo de arranque para evitar que se descargue la
batería; al salir del vehículo, extraer siempre la llave.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
No dejar nunca a los niños solos en el
interior del vehículo sin vigilancia; al
salir extraer siempre la llave del dispositivo de
arranque y guardarla.
ATENCIÓN
Page 150 of 287

146
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0074mfig. 155

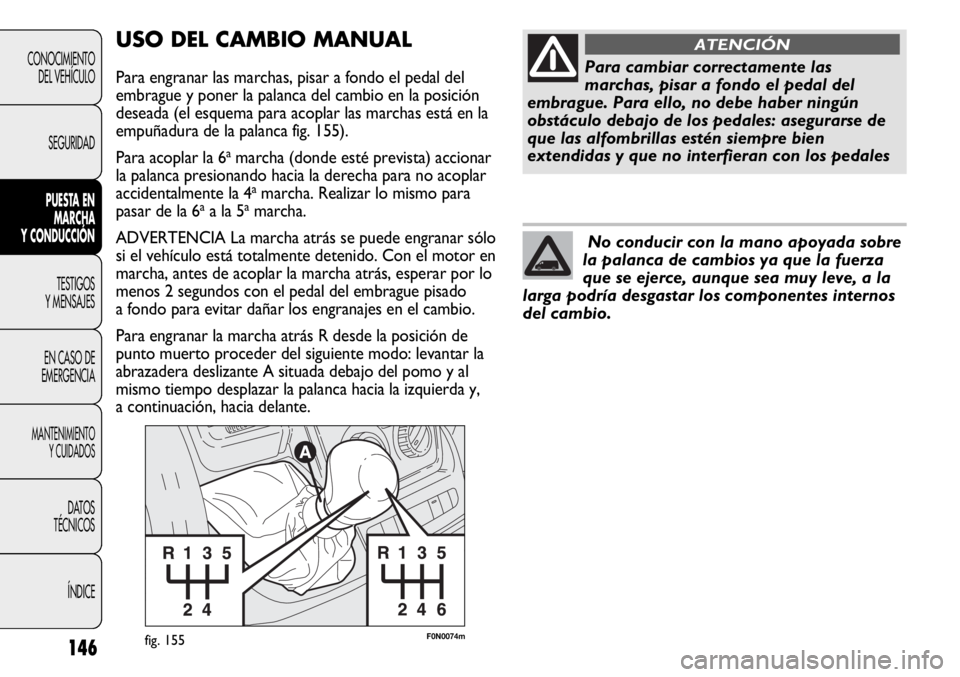

USO DEL CAMBIO MANUAL
Para engranar las marchas, pisar a fondo el pedal del
embrague y poner la palanca del cambio en la posición
deseada (el esquema para acoplar las marchas está en la
empuñadura de la palanca fig. 155).
Para acoplar la 6
amarcha (donde esté prevista) accionar
la palanca presionando hacia la derecha para no acoplar
accidentalmente la 4
amarcha. Realizar lo mismo para
pasar de la 6aa la 5amarcha.
ADVERTENCIA La marcha atrás se puede engranar sólo
si el vehículo está totalmente detenido. Con el motor en
marcha, antes de acoplar la marcha atrás, esperar por lo
menos 2 segundos con el pedal del embrague pisado
a fondo para evitar dañar los engranajes en el cambio.
Para engranar la marcha atrás R desde la posición de
punto muerto proceder del siguiente modo: levantar la
abrazadera deslizante A situada debajo del pomo y al
mismo tiempo desplazar la palanca hacia la izquierda y,
a continuación, hacia delante.
Para cambiar correctamente las
marchas, pisar a fondo el pedal del
embrague. Para ello, no debe haber ningún
obstáculo debajo de los pedales: asegurarse de
que las alfombrillas estén siempre bien
extendidas y que no interfieran con los pedales
ATENCIÓN
No conducir con la mano apoyada sobre
la palanca de cambios ya que la fuerza
que se ejerce, aunque sea muy leve, a la
larga podría desgastar los componentes internos
del cambio.
