FIAT DUCATO 2013 Notice d'entretien (in French)
Manufacturer: FIAT, Model Year: 2013, Model line: DUCATO, Model: FIAT DUCATO 2013Pages: 287, PDF Size: 4.64 MB
Page 191 of 287

187
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0081mfig. 185F0N0169mfig. 186

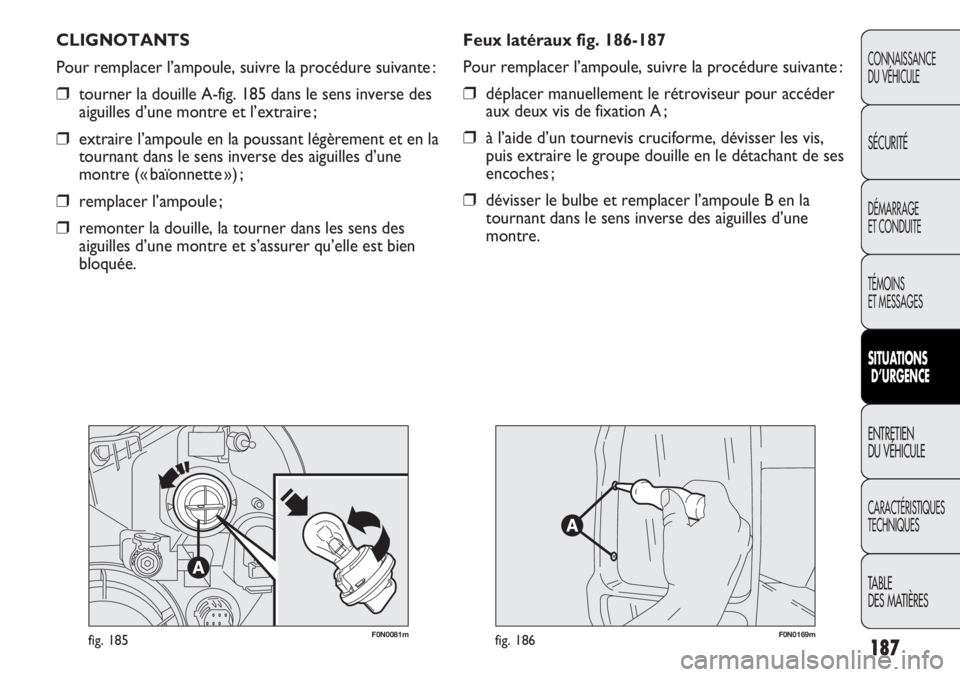

CLIGNOTANTS
Pour remplacer l’ampoule, suivre la procédure suivante :
❒tourner la douille A-fig. 185 dans le sens inverse des
aiguilles d’une montre et l’extraire ;
❒extraire l’ampoule en la poussant légèrement et en la
tournant dans le sens inverse des aiguilles d’une
montre (« baïonnette ») ;
❒remplacer l’ampoule ;
❒remonter la douille, la tourner dans les sens des
aiguilles d’une montre et s’assurer qu’elle est bien
bloquée.Feux latéraux fig. 186-187
Pour remplacer l’ampoule, suivre la procédure suivante :
❒déplacer manuellement le rétroviseur pour accéder
aux deux vis de fixation A ;
❒à l’aide d’un tournevis cruciforme, dévisser les vis,
puis extraire le groupe douille en le détachant de ses
encoches ;
❒dévisser le bulbe et remplacer l’ampoule B en la
tournant dans le sens inverse des aiguilles d’une
montre.
Page 192 of 287

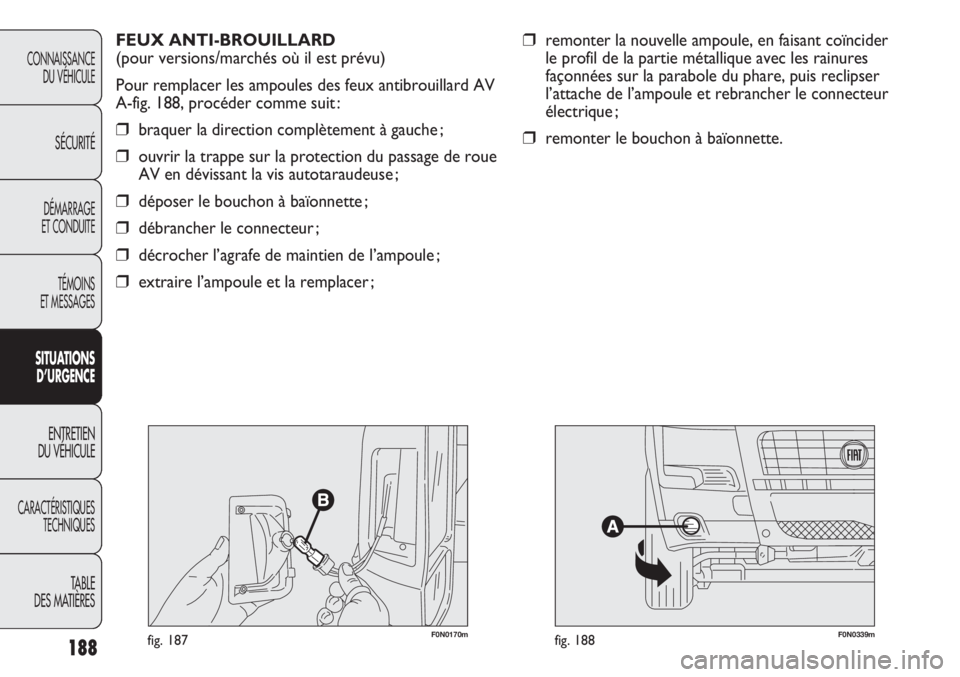

FEUX ANTI-BROUILLARD
(pour versions/marchés où il est prévu)
Pour remplacer les ampoules des feux antibrouillard AV
A-fig. 188, procéder comme suit :
❒braquer la direction complètement à gauche ;
❒ouvrir la trappe sur la protection du passage de roue
AV en dévissant la vis autotaraudeuse ;
❒déposer le bouchon à baïonnette ;
❒débrancher le connecteur ;
❒décrocher l’agrafe de maintien de l’ampoule ;
❒extraire l’ampoule et la remplacer ;
188
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
❒remonter la nouvelle ampoule, en faisant coïncider
le profil de la partie métallique avec les rainures
façonnées sur la parabole du phare, puis reclipser
l’attache de l’ampoule et rebrancher le connecteur
électrique ;
❒remonter le bouchon à baïonnette.
F0N0170mfig. 187F0N0339mfig. 188
Page 193 of 287

189
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0086mfig. 189F0N0087mfig. 190

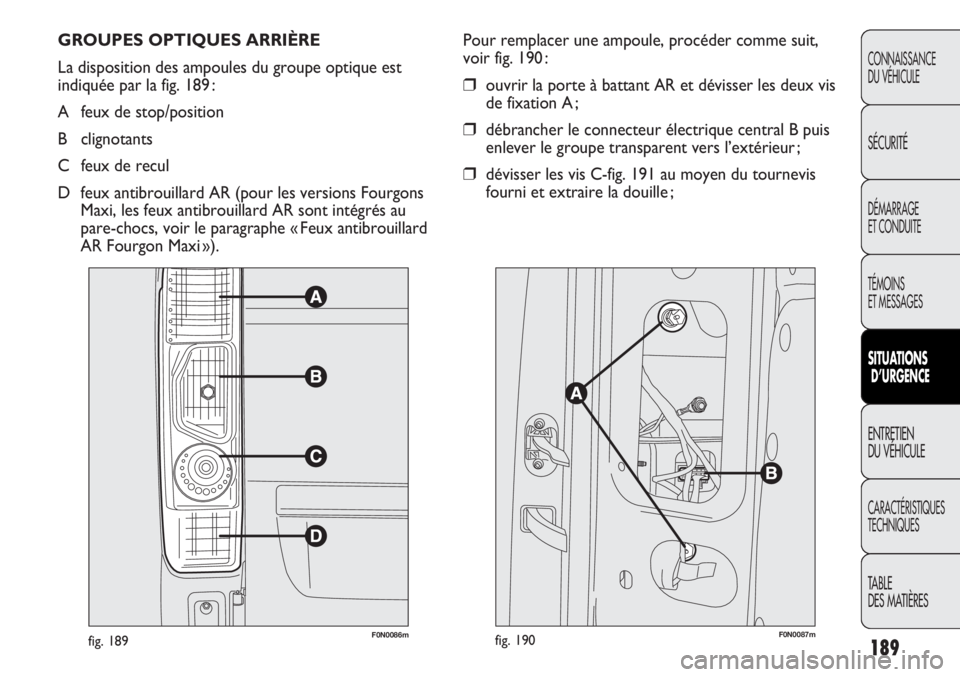

GROUPES OPTIQUES ARRIÈRE
La disposition des ampoules du groupe optique est
indiquée par la fig. 189 :
A feux de stop/position
B clignotants
C feux de recul
D feux antibrouillard AR (pour les versions Fourgons
Maxi, les feux antibrouillard AR sont intégrés au
pare-chocs, voir le paragraphe « Feux antibrouillard
AR Fourgon Maxi »).Pour remplacer une ampoule, procéder comme suit,
voir fig. 190 :
❒ouvrir la porte à battant AR et dévisser les deux vis
de fixation A ;
❒débrancher le connecteur électrique central B puis
enlever le groupe transparent vers l’extérieur ;
❒dévisser les vis C-fig. 191 au moyen du tournevis
fourni et extraire la douille ;
Page 194 of 287

190

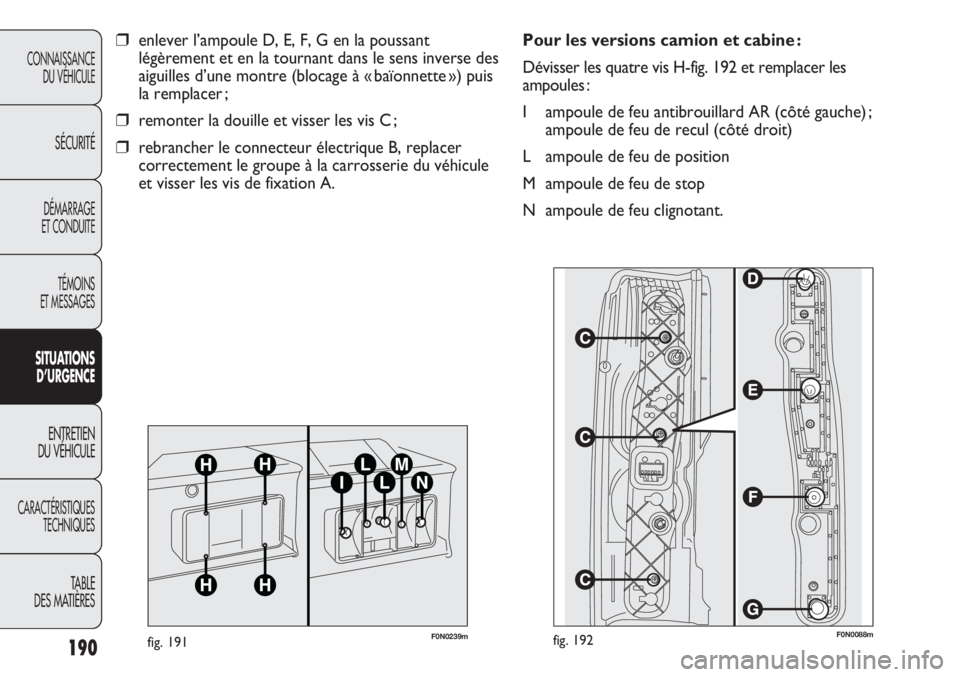

Pour les versions camion et cabine :
Dévisser les quatre vis H-fig. 192 et remplacer les
ampoules :
I ampoule de feu antibrouillard AR (côté gauche) ;
ampoule de feu de recul (côté droit)
L ampoule de feu de position
M ampoule de feu de stop
N ampoule de feu clignotant.❒enlever l’ampoule D, E, F, G en la poussant
légèrement et en la tournant dans le sens inverse des
aiguilles d’une montre (blocage à « baïonnette ») puis
la remplacer ;
❒remonter la douille et visser les vis C ;
❒rebrancher le connecteur électrique B, replacer
correctement le groupe à la carrosserie du véhicule
et visser les vis de fixation A.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0088mfig. 192F0N0239mfig. 191
Page 195 of 287

191
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0241mfig. 193

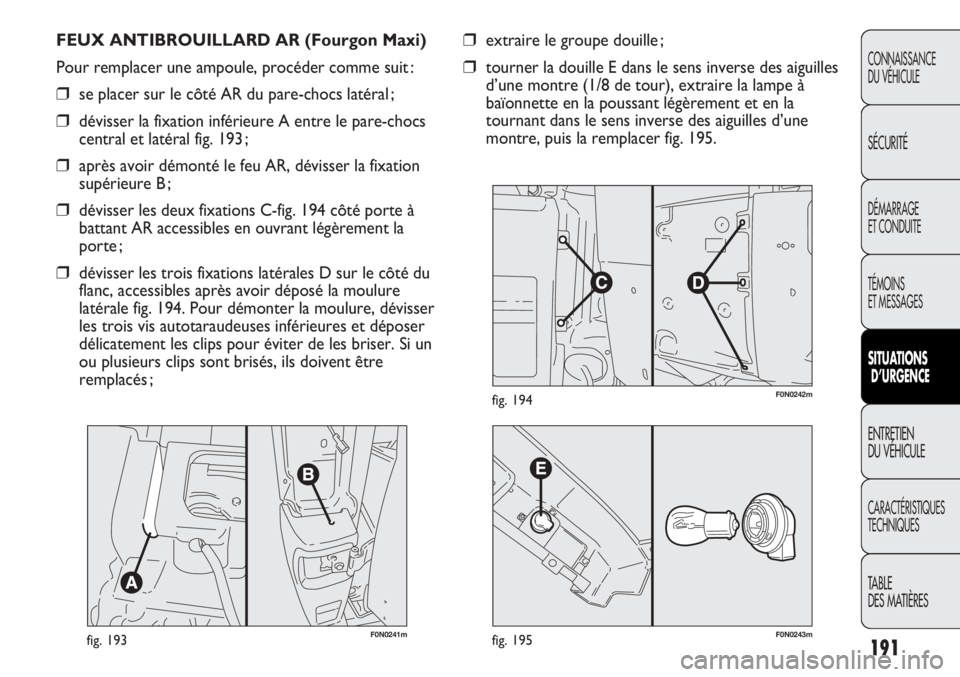

FEUX ANTIBROUILLARD AR (Fourgon Maxi)
Pour remplacer une ampoule, procéder comme suit :
❒se placer sur le côté AR du pare-chocs latéral ;
❒dévisser la fixation inférieure A entre le pare-chocs
central et latéral fig. 193 ;
❒après avoir démonté le feu AR, dévisser la fixation
supérieure B ;
❒dévisser les deux fixations C-fig. 194 côté porte à
battant AR accessibles en ouvrant légèrement la
porte ;
❒dévisser les trois fixations latérales D sur le côté du
flanc, accessibles après avoir déposé la moulure
latérale fig. 194. Pour démonter la moulure, dévisser
les trois vis autotaraudeuses inférieures et déposer
délicatement les clips pour éviter de les briser. Si un
ou plusieurs clips sont brisés, ils doivent être
remplacés ;
F0N0242mfig. 194
F0N0243mfig. 195
❒extraire le groupe douille ;
❒tourner la douille E dans le sens inverse des aiguilles
d’une montre (1/8 de tour), extraire la lampe à
baïonnette en la poussant légèrement et en la
tournant dans le sens inverse des aiguilles d’une
montre, puis la remplacer fig. 195.
Page 196 of 287

192
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

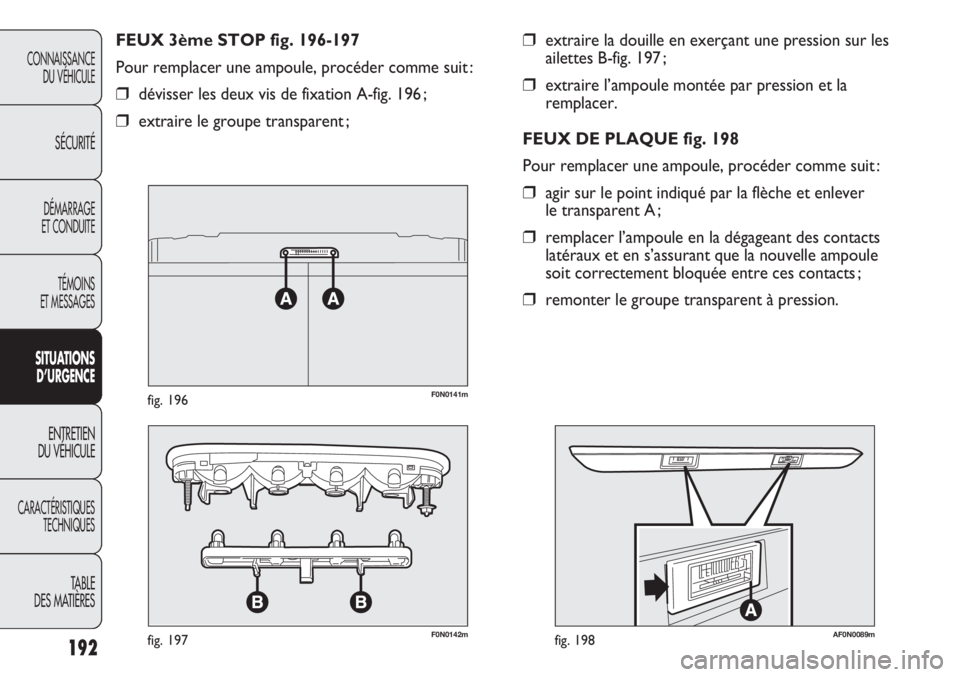

❒extraire la douille en exerçant une pression sur les
ailettes B-fig. 197 ;
❒extraire l’ampoule montée par pression et la
remplacer.
FEUX DE PLAQUE fig. 198
Pour remplacer une ampoule, procéder comme suit :
❒agir sur le point indiqué par la flèche et enlever
le transparent A ;
❒remplacer l’ampoule en la dégageant des contacts
latéraux et en s’assurant que la nouvelle ampoule
soit correctement bloquée entre ces contacts ;
❒remonter le groupe transparent à pression. FEUX 3ème STOP fig. 196-197
Pour remplacer une ampoule, procéder comme suit :
❒dévisser les deux vis de fixation A-fig. 196 ;
❒extraire le groupe transparent ;
F0N0141mfig. 196
F0N0142mfig. 197AF0N0089mfig. 198
Page 197 of 287

193
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

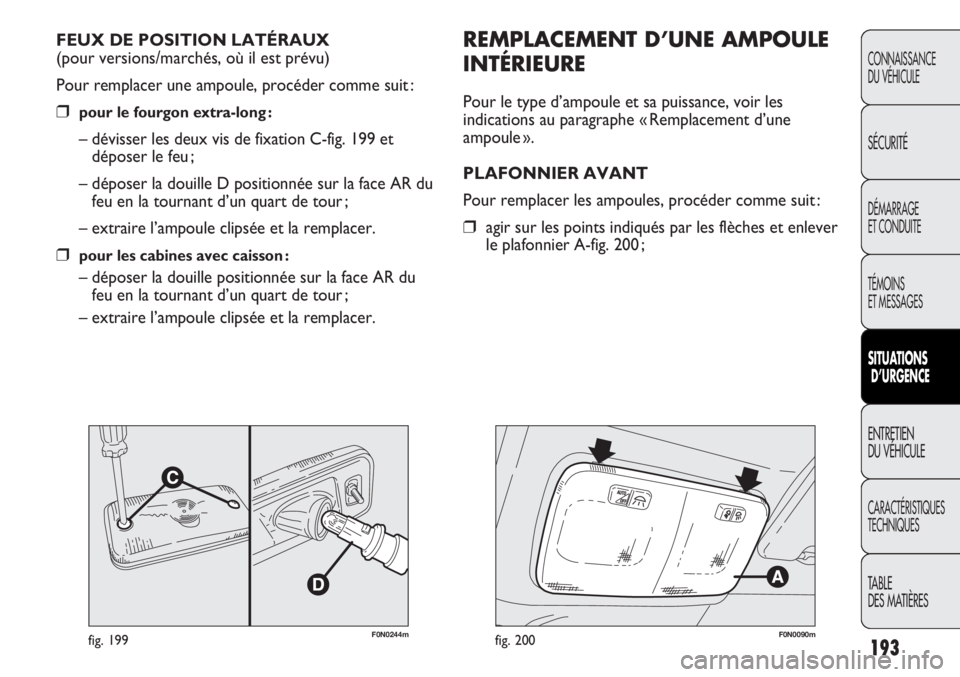

F0N0244mfig. 199
REMPLACEMENT D’UNE AMPOULE
INTÉRIEURE
Pour le type d’ampoule et sa puissance, voir les
indications au paragraphe « Remplacement d’une
ampoule ».
PLAFONNIER AVANT
Pour remplacer les ampoules, procéder comme suit :
❒agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 200 ; FEUX DE POSITION LATÉRAUX
(pour versions/marchés, où il est prévu)
Pour remplacer une ampoule, procéder comme suit :
❒pour le fourgon extra-long :
– dévisser les deux vis de fixation C-fig. 199 et
déposer le feu ;
– déposer la douille D positionnée sur la face AR du
feu en la tournant d’un quart de tour ;
– extraire l’ampoule clipsée et la remplacer.
❒pour les cabines avec caisson :
– déposer la douille positionnée sur la face AR du
feu en la tournant d’un quart de tour ;
– extraire l’ampoule clipsée et la remplacer.
F0N0090mfig. 200
Page 198 of 287

194
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0091mfig. 201

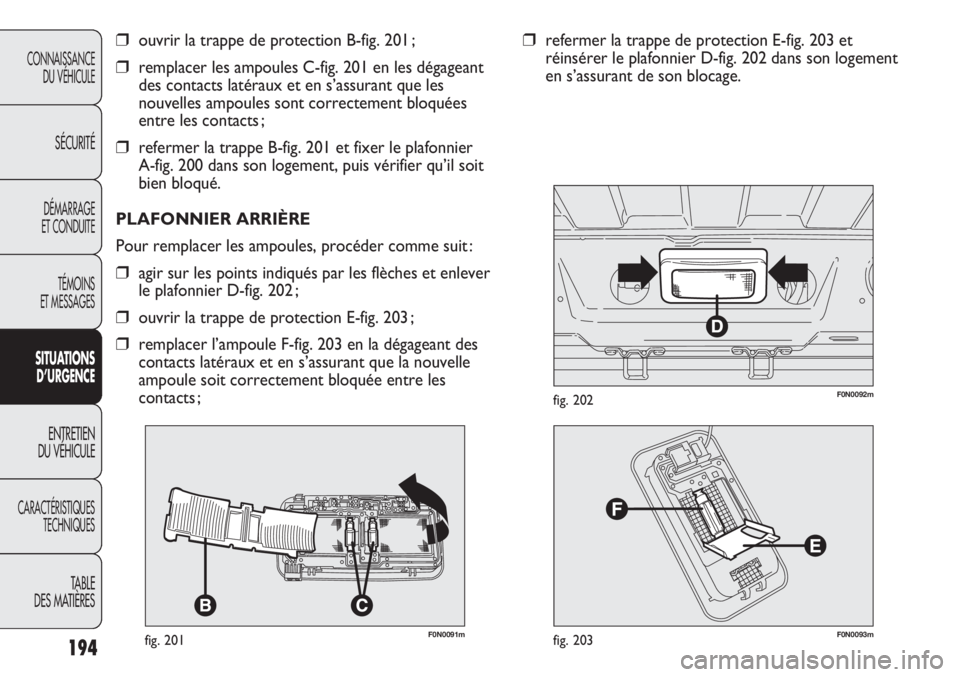

❒ouvrir la trappe de protection B-fig. 201 ;
❒remplacer les ampoules C-fig. 201 en les dégageant
des contacts latéraux et en s’assurant que les
nouvelles ampoules sont correctement bloquées
entre les contacts ;
❒refermer la trappe B-fig. 201 et fixer le plafonnier
A-fig. 200 dans son logement, puis vérifier qu’il soit
bien bloqué.
PLAFONNIER ARRIÈRE
Pour remplacer les ampoules, procéder comme suit :
❒agir sur les points indiqués par les flèches et enlever
le plafonnier D-fig. 202 ;
❒ouvrir la trappe de protection E-fig. 203 ;
❒remplacer l’ampoule F-fig. 203 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle
ampoule soit correctement bloquée entre les
contacts ;
F0N0093mfig. 203
F0N0092mfig. 202
❒refermer la trappe de protection E-fig. 203 et
réinsérer le plafonnier D-fig. 202 dans son logement
en s’assurant de son blocage.
Page 199 of 287

195
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0094mfig. 204

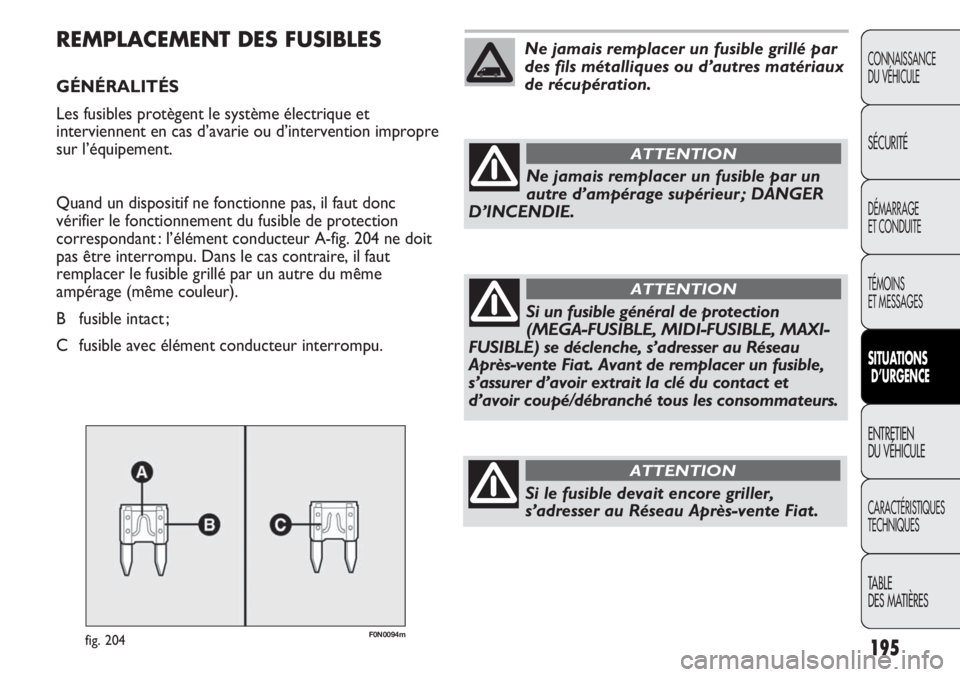

REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et
interviennent en cas d’avarie ou d’intervention impropre
sur l’équipement.
Quand un dispositif ne fonctionne pas, il faut donc
vérifier le fonctionnement du fusible de protection
correspondant : l’élément conducteur A-fig. 204 ne doit
pas être interrompu. Dans le cas contraire, il faut
remplacer le fusible grillé par un autre du même
ampérage (même couleur).
B fusible intact ;
C fusible avec élément conducteur interrompu.
Ne jamais remplacer un fusible grillé par
des fils métalliques ou d’autres matériaux
de récupération.
Ne jamais remplacer un fusible par un
autre d’ampérage supérieur ; DANGER
D’INCENDIE.
ATTENTION
Si un fusible général de protection
(MEGA-FUSIBLE, MIDI-FUSIBLE, MAXI-
FUSIBLE) se déclenche, s’adresser au Réseau
Après-vente Fiat. Avant de remplacer un fusible,
s’assurer d’avoir extrait la clé du contact et
d’avoir coupé/débranché tous les consommateurs.
ATTENTION
Si le fusible devait encore griller,
s’adresser au Réseau Après-vente Fiat.
ATTENTION
Page 200 of 287

196
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

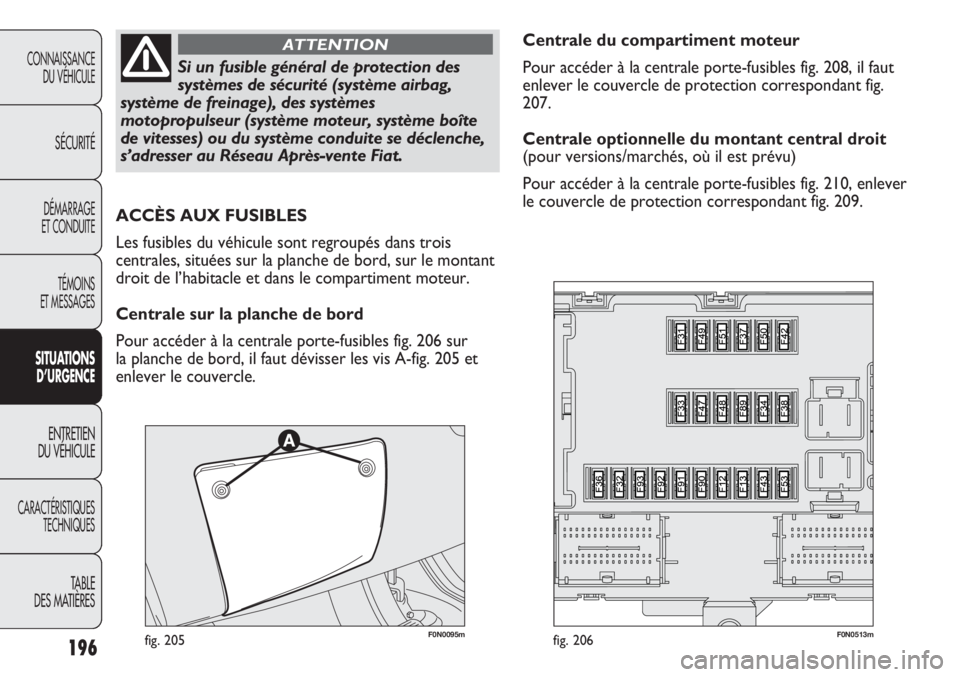

Si un fusible général de protection des
systèmes de sécurité (système airbag,
système de freinage), des systèmes
motopropulseur (système moteur, système boîte
de vitesses) ou du système conduite se déclenche,
s’adresser au Réseau Après-vente Fiat.
ATTENTION
F0N0095mfig. 205F0N0513mfig. 206
Centrale du compartiment moteur
Pour accéder à la centrale porte-fusibles fig. 208, il faut
enlever le couvercle de protection correspondant fig.
207.
Centrale optionnelle du montant central droit
(pour versions/marchés, où il est prévu)
Pour accéder à la centrale porte-fusibles fig. 210, enlever
le couvercle de protection correspondant fig. 209.
ACCÈS AUX FUSIBLES
Les fusibles du véhicule sont regroupés dans trois
centrales, situées sur la planche de bord, sur le montant
droit de l’habitacle et dans le compartiment moteur.
Centrale sur la planche de bord
Pour accéder à la centrale porte-fusibles fig. 206 sur
la planche de bord, il faut dévisser les vis A-fig. 205 et
enlever le couvercle.
