FIAT DUCATO 2013 Návod k použití a údržbě (in Czech)

237
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

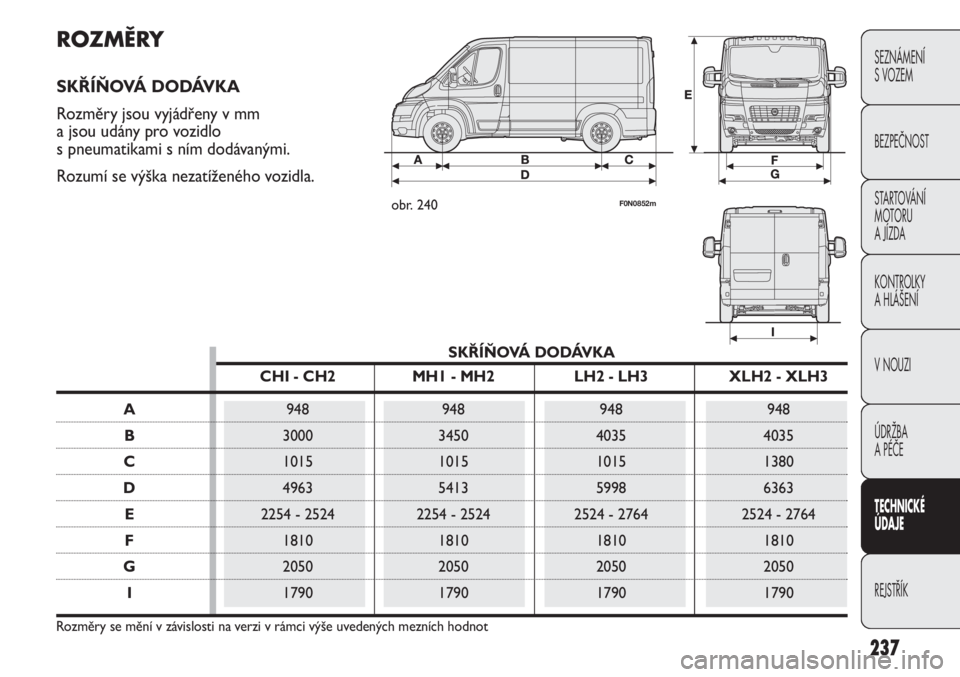

ROZMĚRY
SKŘÍŇOVÁ DODÁVKA
Rozměry jsou vyjádřeny v mm
a jsou udány pro vozidlo
s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
obr. 240F0N0852m
SKŘÍŇOVÁ DODÁVKA
CHI - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 2524 - 2764 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
Rozměry se mění v závislosti na verzi v rámci výše uvedených mezních hodnot

238
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

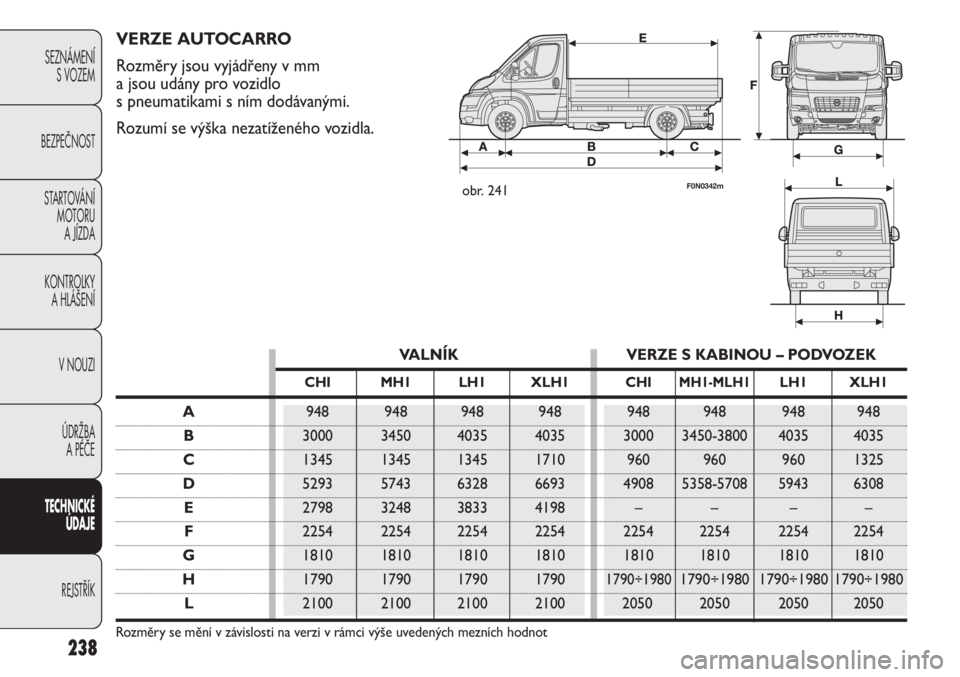

VALNÍK VERZE S KABINOU – PODVOZEK
CHI MH1 LH1 XLH1 CHIMH1-MLH1LH1 XLH1
A948 948 948 948 948 948 948 948
B3000 3450 4035 4035 3000 3450-3800 4035 4035
C1345 1345 1345 1710 960 960 960 1325
D5293 5743 6328 6693 4908 5358-5708 5943 6308
E2798 3248 3833 4198 – – – –
F2254 2254 2254 2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790÷19801790÷1980 1790÷1980 1790÷1980
L2100 2100 2100 2100 2050 2050 2050 2050
Rozměry se mění v závislosti na verzi v rámci výše uvedených mezních hodnot
VERZE AUTOCARRO
Rozměry jsou vyjádřeny v mm
a jsou udány pro vozidlo
s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
obr. 241F0N0342m

239
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

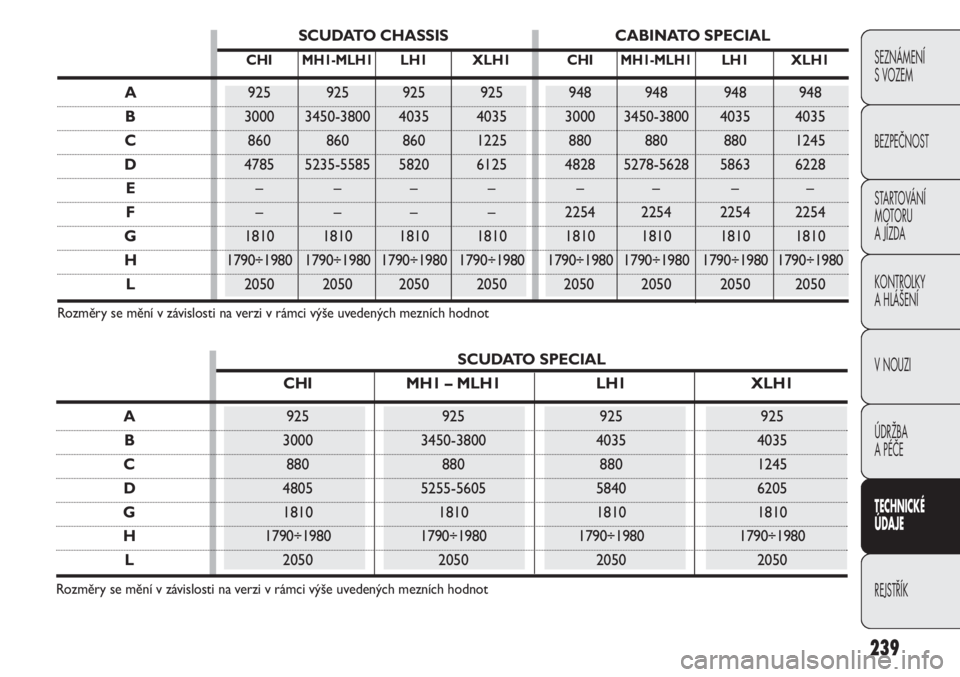

SCUDATO CHASSIS CABINATO SPECIAL
CHIMH1-MLH1LH1 XLH1 CHIMH1-MLH1LH1 XLH1
A925 925 925 925 948 948 948 948
B3000 3450-3800 4035 4035 3000 3450-3800 4035 4035
C860 860 860 1225 880 880 880 1245
D4785 5235-5585 5820 6125 4828 5278-5628 5863 6228
E–––– ––––
F– – – – 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810
H1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980
L2050 2050 2050 2050 2050 2050 2050 2050
Rozměry se mění v závislosti na verzi v rámci výše uvedených mezních hodnot
SCUDATO SPECIAL
CHI MH1 – MLH1 LH1 XLH1
A925 925 925 925
B3000 3450-3800 4035 4035
C880 880 880 1245
D4805 5255-5605 5840 6205
G1810 1810 1810 1810
H1790÷1980 1790÷1980 1790÷1980 1790÷1980
L2050 2050 2050 2050
Rozměry se mění v závislosti na verzi v rámci výše uvedených mezních hodnot

240
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
NÁKLADNÍ
VŮZ S KORBOU

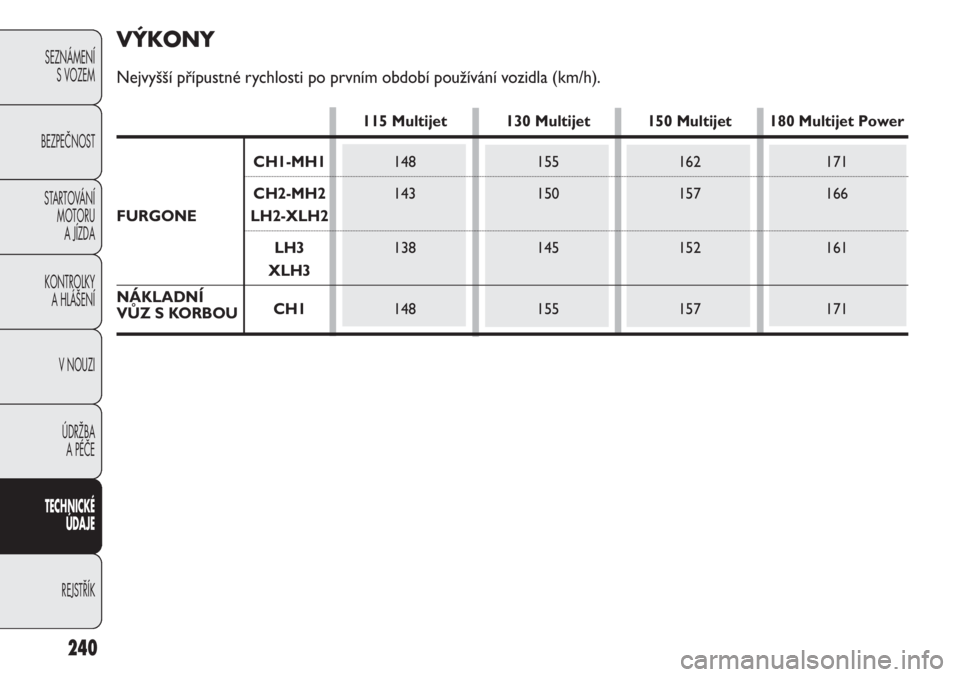

VÝKONY
Nejvyšší přípustné rychlosti po prvním období používání vozidla (km/h).
115 Multijet 130 Multijet 150 Multijet 180 Multijet Power
CH1-MH1148 155 162 171
CH2-MH2143 150 157 166
FURGONE LH2-XLH2
LH3138 145 152 161
XLH3
CH1148 155 157 171

241
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
130/150 Multijet
1860÷1925
1075÷1140
1630
1650
3000
2500
750
100
150180 Multijet Power
1910÷1975
1025÷1090
1630
1650
3000
2500
750
100
150115 Multijet
1845÷1910
1090÷1155
1630
1650
3000
2000
750
100
150

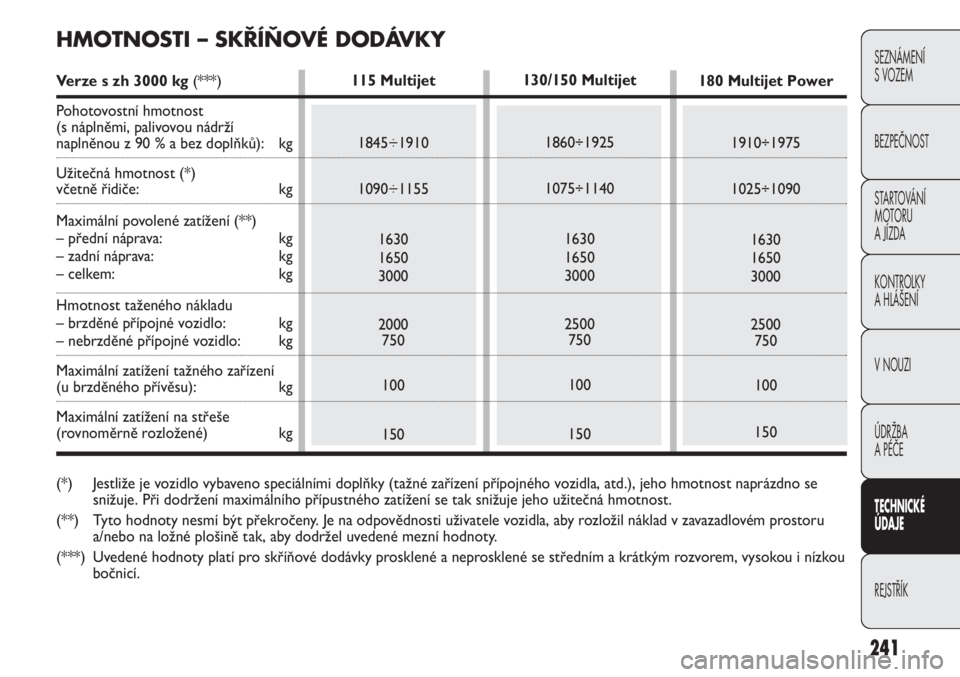

HMOTNOSTI – SKŘÍŇOVÉ DODÁVKY
Verze s zh 3000 kg (***)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků): kg
Užitečná hmotnost (*)
včetně řidiče: kg
Maximální povolené zatížení (**)
– přední náprava: kg
– zadní náprava: kg
– celkem: kg
Hmotnost taženého nákladu
– brzděné přípojné vozidlo: kg
– nebrzděné přípojné vozidlo: kg
Maximální zatížení tažného zařízení
(u brzděného přívěsu): kg
Maximální zatížení na střeše
(rovnoměrně rozložené) kg
(*) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se
snižuje. Při dodržení maximálního přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru
a/nebo na ložné plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Uvedené hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou
bočnicí.

242
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
130/150
Multijet
1860÷2000
1300÷1440
1750
1900
3300
2500
750
100
150180
Multijet Power
1910÷2050
1250÷1390
1750
1900
3300
2500
750
100
150
130/150
Multijet
1860÷2000
1500÷1640
1850
2000
3500
2500
750
100
150180
Multijet Power
1910÷2050
1450÷1590
1850
2000
3500
2500
750
100
150 115
Multijet
1845÷1985
1515÷1655
1850
2000
3500
2000
750
100
150
115
Multijet
1845÷1985
1315÷1455
1750
1900
3300
2000
750
100
150

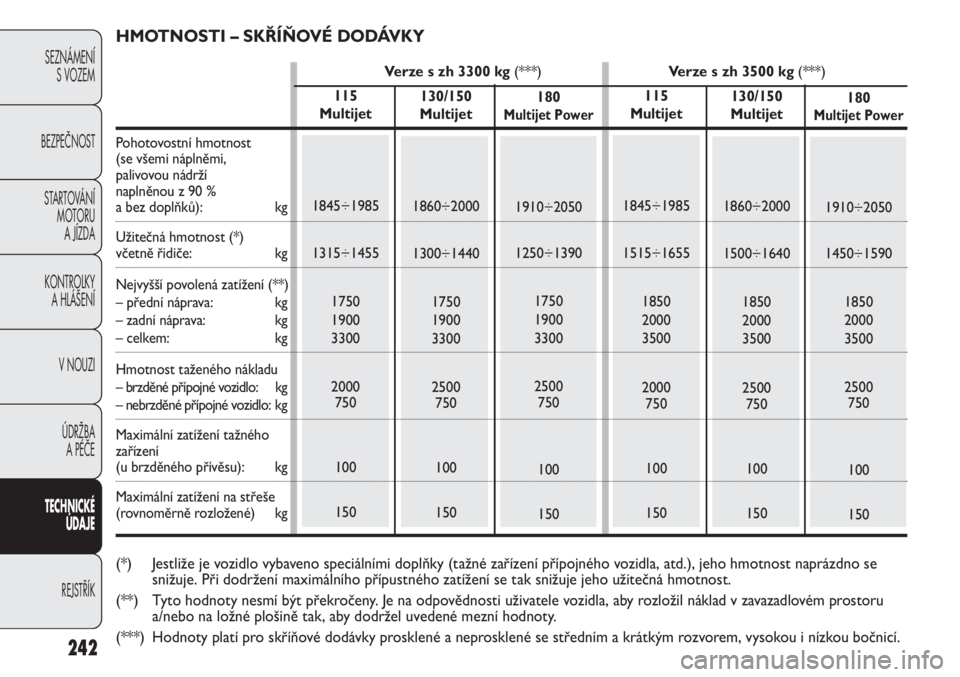

HMOTNOSTI – SKŘÍŇOVÉ DODÁVKY
Verze s zh 3300 kg (***)Verze s zh 3500 kg (***)
Pohotovostní hmotnost
(se všemi náplněmi,
palivovou nádrží
naplněnou z 90 %
a bez doplňků): kg
Užitečná hmotnost (*)
včetně řidiče: kg
Nejvyšší povolená zatížení (**)
– přední náprava: kg
– zadní náprava: kg
– celkem: kg
Hmotnost taženého nákladu
– brzděné přípojné vozidlo: kg
– nebrzděné přípojné vozidlo: kg
Maximální zatížení tažného
zařízení
(u brzděného přívěsu): kg
Maximální zatížení na střeše
(rovnoměrně rozložené) kg
(*) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se
snižuje. Při dodržení maximálního přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru
a/nebo na ložné plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou bočnicí.

243
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
130/150Multijet
1940÷2090
1410÷1560
2100
2400
3500
3000
750
120
150180 Multijet Power
1990÷2140
1360÷1510
2100
2400
3500
3000
750
120
150
130/150Multijet
2010÷2135
1865÷1990
2100
2400
4000
2500
750
100
150180 Multijet Power
2060÷2185
1815÷1940
2100
2400
4000
2500
750
100
150

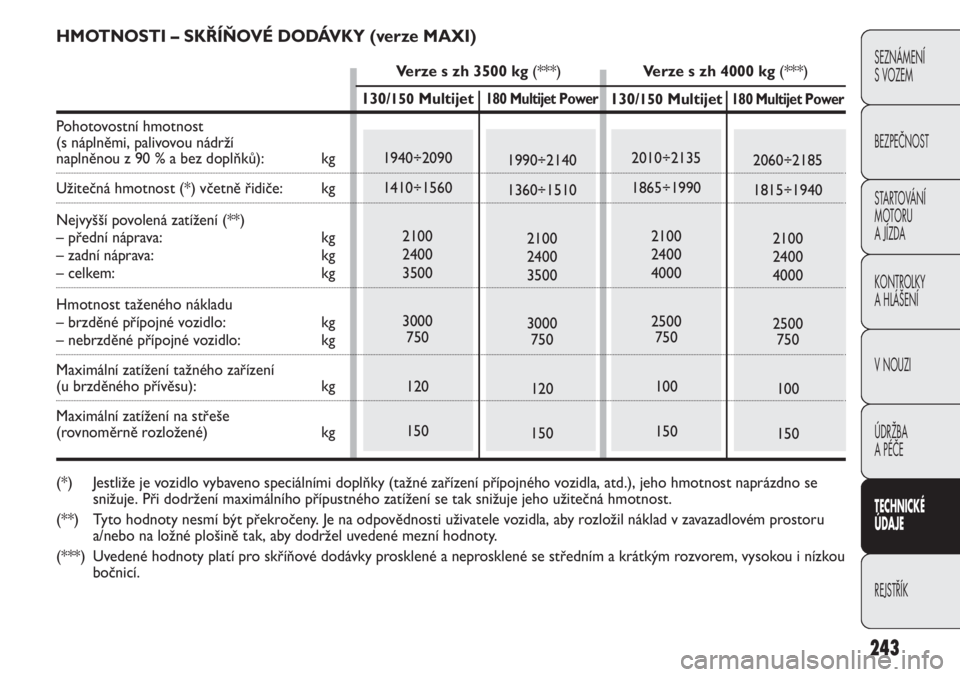

HMOTNOSTI – SKŘÍŇOVÉ DODÁVKY (verze MAXI)
Verze s zh 3500 kg (***)Verze s zh 4000 kg (***)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků): kg
Užitečná hmotnost (*) včetně řidiče: kg
Nejvyšší povolená zatížení (**)
– přední náprava: kg
– zadní náprava: kg
– celkem: kg
Hmotnost taženého nákladu
– brzděné přípojné vozidlo: kg
– nebrzděné přípojné vozidlo: kg
Maximální zatížení tažného zařízení
(u brzděného přívěsu): kg
Maximální zatížení na střeše
(rovnoměrně rozložené) kg
(*) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se
snižuje. Při dodržení maximálního přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru
a/nebo na ložné plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Uvedené hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou
bočnicí.

244
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
130 Multijet
1810÷1855
1125÷1145
1630
1650
2935-3000
2500
750
100180 Multijet Power
1860÷1905
1095÷1140
1630
1650
2935-3000
2500
750
100115 Multijet
1795÷1840
1125÷1160
1630
1650
2920-3000
2000
750
100

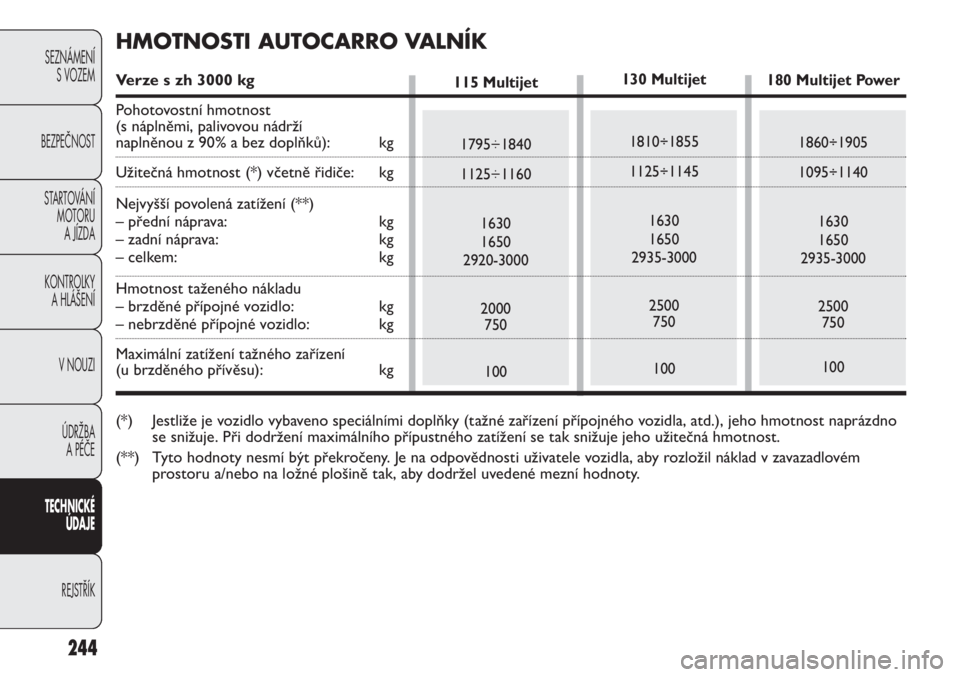

HMOTNOSTI AUTOCARRO VALNÍK
Verze s zh 3000 kg
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90% a bez doplňků): kg
Užitečná hmotnost (*) včetně řidiče: kg
Nejvyšší povolená zatížení (**)
– přední náprava: kg
– zadní náprava: kg
– celkem: kg
Hmotnost taženého nákladu
– brzděné přípojné vozidlo: kg
– nebrzděné přípojné vozidlo: kg
Maximální zatížení tažného zařízení
(u brzděného přívěsu): kg
(*) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno
se snižuje. Při dodržení maximálního přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém
prostoru a/nebo na ložné plošině tak, aby dodržel uvedené mezní hodnoty.

245
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
130
Multijet
1810÷1910
1390÷1435
1750
1900
3245÷3300
2500
750
100180
Multijet Power
1860÷1960
1340÷1440
1750
1900
3425÷3300
2500
750
100
130
Multijet
1810÷1910
1535÷1590
1850
2000
3345÷3500
2500
750
100180
Multijet Power
1860÷1960
1540÷1640
1850
2000
3345÷3500
2500
750
100 115
Multijet
1795÷1895
1535÷1605
1850
2000
3330÷3500
2000
750
100
115
Multijet
1795÷1895
1405÷1435
1750
1900
3230÷3300
2000
750
100

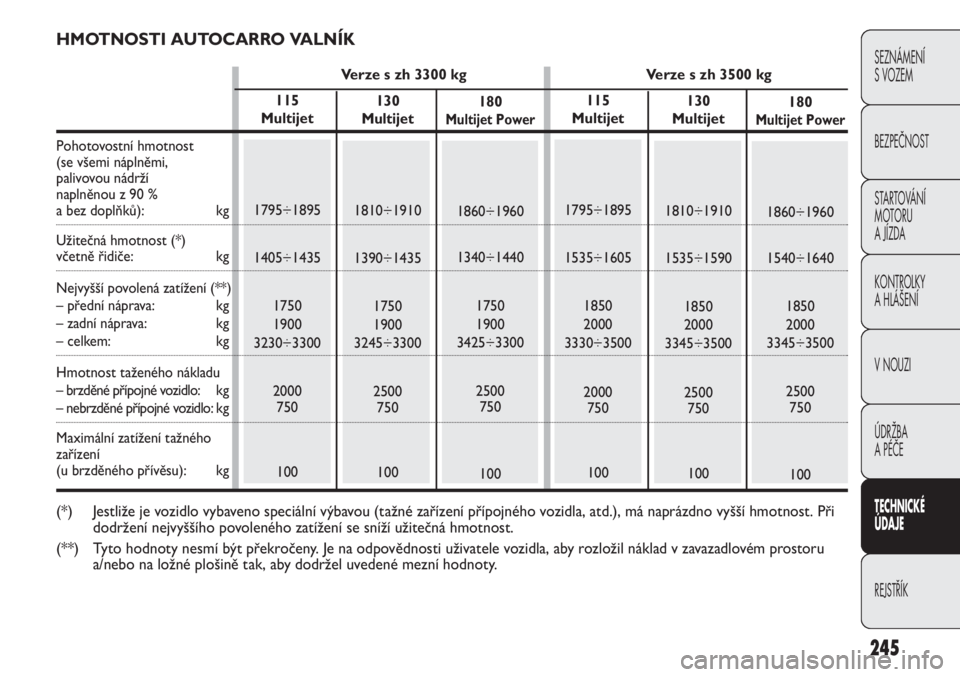

HMOTNOSTI AUTOCARRO VALNÍK
Verze s zh 3300 kg Verze s zh 3500 kg
Pohotovostní hmotnost
(se všemi náplněmi,
palivovou nádrží
naplněnou z 90 %
a bez doplňků): kg
Užitečná hmotnost (*)
včetně řidiče: kg
Nejvyšší povolená zatížení (**)
– přední náprava: kg
– zadní náprava: kg
– celkem: kg
Hmotnost taženého nákladu
– brzděné přípojné vozidlo: kg
– nebrzděné přípojné vozidlo: kg
Maximální zatížení tažného
zařízení
(u brzděného přívěsu): kg
(*) Jestliže je vozidlo vybaveno speciální výbavou (tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost. Při
dodržení nejvyššího povoleného zatížení se sníží užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru
a/nebo na ložné plošině tak, aby dodržel uvedené mezní hodnoty.

246
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

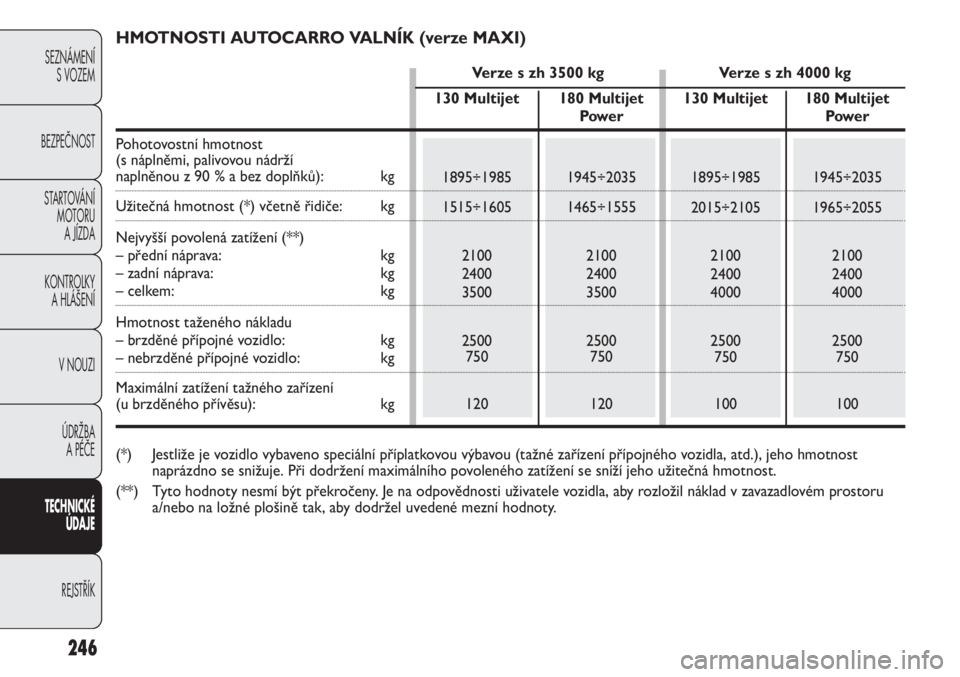

HMOTNOSTI AUTOCARRO VALNÍK (verze MAXI)
Verze s zh 3500 kg Verze s zh 4000 kg
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků): kg
Užitečná hmotnost (*) včetně řidiče: kg
Nejvyšší povolená zatížení (**)
– přední náprava: kg
– zadní náprava: kg
– celkem: kg
Hmotnost taženého nákladu
– brzděné přípojné vozidlo: kg
– nebrzděné přípojné vozidlo: kg
Maximální zatížení tažného zařízení
(u brzděného přívěsu): kg
(*) Jestliže je vozidlo vybaveno speciální příplatkovou výbavou (tažné zařízení přípojného vozidla, atd.), jeho hmotnost
naprázdno se snižuje. Při dodržení maximálního povoleného zatížení se sníží jeho užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru
a/nebo na ložné plošině tak, aby dodržel uvedené mezní hodnoty.180 Multijet
Powe r
1945÷2035
1965÷2055
2100
2400
4000
2500
750
100 130 Multijet
1895÷1985
2015÷2105
2100
2400
4000
2500
750
100 180 Multijet
Powe r
1945÷2035
1465÷1555
2100
2400
3500
2500
750
120 130 Multijet
1895÷1985
1515÷1605
2100
2400
3500
2500
750
120
