FIAT DUCATO 2014 Manual de Uso e Manutenção (in Portuguese)

AIR BAGS FRONTAISO veículo está equipado com airbags
frontais para o condutor e para o
passageiro.
Os air bags frontais do condutor/
passageiro protegem os ocupantes dos
lugares anteriores nas colisões frontais de
gravidade médio-alta, através da
interposição da almofada entre
o ocupante e o volante ou o tablier
porta-instrumentos.
A não activação dos air bags nos outros
tipos de embate (lateral, posterior,
capotamento, etc...) não é portanto
sinónimo de funcionamento irregular do
sistema.
Em caso de colisão frontal, uma
centralina electrónica activa, quando
necessário, o enchimento da almofada.
A almofada enche instantaneamente,
servindo de protecção entre o corpo dos
ocupantes do banco anterior e as
estruturas que possam causar lesões.
Imediatamente a seguir, a almofada
esvazia-se.
Os airbags frontais do condutor/
passageiro não são substituíveis, mas
complementares ao uso dos cintos
de segurança, que é sempre
recomendável, como prescrito pela
legislação na Europa e na maior parte
dos Países extra-europeus.O volume dos air bags frontais no
momento do máximo enchimento
abrange a maior parte do espaço entre o
volante e o condutor e entre o tablier e
o passageiro.
Em caso de colisão, uma pessoa que
não utilize os cintos de segurança avança
e pode embater na almofada ainda em
fase de abertura. Nesta situação, a
proteção oferecida pela almofada fica
prejudicada.
Os air bag frontais podem não activar-se
nos seguintes casos:
❒embates frontais contra objectos
muito deformáveis, que não afectam
a superfície frontal do veículo (por
exemplo, impacto do guarda-lamas
contra o rail de protecção);
❒encaixe do veículo debaixo de outros
veículos ou barreiras de protecção
(por exemplo, debaixo de camiões
ou guard rails); uma vez que
poderiam não oferecer qualquer
protecção adicional relativamente
aos cintos de segurança, o que
tornaria a sua activação inadequada.
A não activação, nestes casos, não
indica uma avaria do sistema.
110)
Em caso de colisões frontais de baixa
gravidade (para as quais é suficiente
a acção de retenção exercida pelos
cintos de segurança), os airbags não se
activam. Assim, é sempre necessário
utilizar os cintos de segurança, que em
caso de colisão frontal garantem o
correcto posicionamento do ocupante.
AIR BAG FRONTAL DO
LADO DO CONDUTOR
É constituído por uma almofada de
enchimento instantâneo contida num vão
específico localizado no centro do
volante fig. 162.162
F1A0312
167

AIR BAG FRONTAL LADO
PASSAGEIRO
(para versões/mercados, onde previsto)
É constituído por uma almofada de
enchimento instantâneo contida num vão
específico situado no tablier porta-
instrumentos fig. 163 e com almofada de
maior volume em relação à do lado do
condutor.AIRBAG FRONTAL LADO
DO PASSAGEIRO E
CADEIRINHAS PARA
CRIANÇAS
111)
SeguirSEMPREas recomendações
presentes na etiqueta situada na aleta
pára-sol.
Desactivação manual dos
air bags frontal do lado
do passageiro e lateral
de protecção
torácica/pélvica (Side
Bag)
(para versões/mercados, onde previsto)
Caso seja absolutamente necessário
transportar uma criança no banco
anterior, caso esteja sentada na
cadeirinha no sentido contrário ao do
andamento, é possível desactivar os
airbags frontal do lado do passageiro
frontal e lateral de protecção do tórax
(Side Bag) (para versões/mercados, onde
previsto).ATENÇÃO Para a desactivação manual
dos air bags lado passageiro frontal e
lateral de protecção do tórax (Side bag)
(para versões/mercados, onde previsto),
consultar o capítulo “Display” no capítulo
“Conhecimento do quadro de
instrumentos”. Em caso de desactivação,
o LED no botão acende-se.
O LED em correspondência com o
símbolo
fig. 164 situado no tablier
indica o estado da protecção do
passageiro. Em caso de LED apagado, a
protecção do lado do passageiro está
desactivada.
163
F1A0159
168
SEGURANÇA

169
Durante os primeiros 8 segundos, o
acendimento do LED não indica o real
estado da protecção do passageiro mas
tem o objectivo de verificar o seu
correcto funcionamento.Também nos mercados em que não está
prevista a funcionalidade de
desactivacção da protecção do
passageiro, é efectuado o teste do LED
que se acende durante menos de um
segundo rodando a chave para a posição
MAR, para depois apagar-se. A seguir a uma manobra de activação do
veículo (chave na posição MAR), desde
que a partir da desactivação anterior
tenham passado pelo menos 5
segundos, o LED acende-se durante
cerca de 8 segundos. Caso isto não
aconteça, dirigir-se à Rede de
Assistência Fiat.É possível que, com manobras de
desactivação/reactivação do veículo
inferiores a 5 segundos, o LED
permaneça apagado. Nesse caso, para
verificar o correcto funcionamento do
LED, desligar o veículo, aguardar pelo
menos 5 segundos e efectuar a manobra
de activação. Aquando da reactivação dos air bags do
lado do passageiro frontal e lateral de
protecção do tórax (Side bag) (para
versões/mercados, onde previsto), o LED
apaga-se.

170
SEGURANÇA
A luz avisadora pode acender-se com
intensidades diferentes, conforme as
condições do veículo. A intensidade
pode também variar durante o mesmo
ciclo de chave.164
F1A0374

165
F1A0387
171

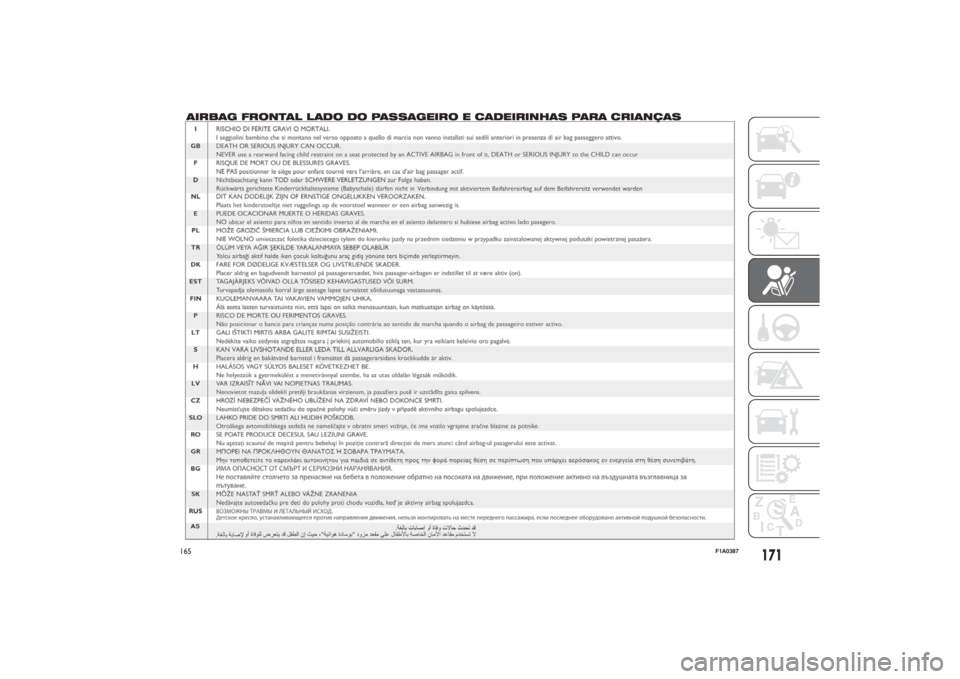

AIRBAG FRONTAL LADO DO PASSAGEIRO E CADEIRINHAS PARA CRIANÇAS

AVISO
110) Não aplicar autocolantes ou outros objectos no volante, no tablier na zona do airbag do lado do passageiro e nos
bancos. Não colocar objectos no tablier no lado do passageiro (por exemplo, telemóveis) uma vez que poderiam
interferir com a correcta abertura do airbag do passageiro e, por outro lado, causar lesões graves aos ocupantes do
veículo.
111) Na presença de air bag do lado do passageiro ativo, NÃO instalar no banco anterior do passageiro cadeirinhas
para crianças que se montam no sentido oposto ao sentido de andamento. Em caso de colisão, a ativação do air bag
pode produzir lesões mortais na criança transportada, independentemente da gravidade da colisão. Portanto,
desativar sempre o airbag do lado do passageiro quando no banco anterior do passageiro se instala uma cadeirinha
para crianças montada no sentido oposto ao sentido de marcha. Além disso, o banco anterior do passageiro deve ser
regulado para a posição mais recuada, para evitar possíveis contactos da cadeirinha para crianças com o tablier.
Reactivar imediatamente o air bag do passageiro assim que se tiver desinstalado a própria cadeirinha.
172
SEGURANÇA

AIRBAGS LATERAIS
(Side Bags)
112) 113) 114) 115) 116) 117) 118) 119) 120) 121)
122) 123) 124)
O veículo está equipado com air bags
laterais anteriores de protecção
torácica/pélvica (Side Bag anteriores)
condutor e passageiro (para
versões/mercados, onde previsto), air
bag de protecção da cabeça dos
ocupantes anteriores e posteriores
(Window Bag) (para versões/mercados,
onde previsto).
Os air bags laterais (para versões/
mercados, onde previsto) protegem os
ocupantes nas colisões laterais de
gravidade média-alta, através da
interposição da almofada entre
o ocupante e as partes internas da
estrutura lateral do veículo. A não
activação dos air bag laterais nas outras
tipologias de colisão (frontal, traseira,
inclinação, etc...) não é sintoma de
funcionamento irregular do sistema.
Em caso de colisão lateral, uma
centralina electrónica activa, quando
necessário, o enchimento das almofadas.
As almofadas enchem-se
instantaneamente, servindo de protecção
entre o corpo dos ocupantes e as
estruturas que possam causar lesões;
imediatamente a seguir, as almofadas
esvaziam-se.Os air bags laterais (para versões/
mercados, onde previsto) não são
substitutivos, mas complementares ao
uso dos cintos de segurança, que se
recomenda sempre de usar, como
prescrito pela legislação na Europa e na
maior parte dos Países extra-europeus.
AIR BAGS LATERAIS
ANTERIORES DE
PROTECÇÃO TORÁCICA
(SIDE BAG)
(para versões/mercados, onde previsto)
Alojados nos encostos dos bancos
fig. 166, são constituídos por uma
almofada, de enchimento instantâneo,
que tem o objectivo de proteger o tórax
dos ocupantes em caso de colisão lateral
de gravidade médio-alta.AIR BAGS LATERAIS DE
PROTECÇÃO DA CABEÇA
(WINDOW BAG)
(para versões/mercados, onde previsto)
São constituídos por duas almofadas em
“cortina” uma colocada no lado direito
e uma no lado esquerdo do veículo,
alojadas por trás dos revestimentos
laterais do tecto e cobertas por
acabamentos específicos fig. 167.
Têm o objectivo de proteger a cabeça
dos ocupantes anteriores em caso de
embate lateral, graças à ampla superfície
pela qual as almofadas se espalham.
ATENÇÃO A melhor protecção por parte
do sistema em caso de colisão lateral
obtém-se mantendo uma correcta
posição no banco, permitindo assim um
correcto desdobramento dos air bags
laterais.
166
F1A0160
167
F1A0333
173

ATENÇÃO A activação dos air bag
frontais e/ou laterais é também possível
sempre que o veículo seja submetido
a fortes colisões que interessam a zona
na parte inferior da carroçaria, como
por exemplo colisões violentas contra
degraus, passeios ou ressaltos fixos do
solo, quedas do veículo em grandes
buracos ou depressões nas estradas.
ATENÇÃO A activação dos airbags
liberta uma pequena quantidade de pó.
Estes pós não são nocivos e não indicam
um princípio de incêndio. Além disso, a
superfície da almofada desdobrada e
o interior do veículo podem ficar cobertos
por um resíduo poeirento: este pó pode
irritar a pele e os olhos. Em caso de
exposição, lavar com sabão neutro e
água.
ATENÇÃO No caso de um acidente em
que tenha sido activado qualquer um dos
dispositivos de segurança, dirija-se à
Rede de Assistência Fiat para substituir
os activados e para verificar a integridade
do sistema.
Todas as intervenções de controlo,
reparação e substituição que concernem
o air bag devem ser efectuadas na Rede
de Assistência Fiat.Se tiver de mandar o veículo para a
sucata, é necessário dirigir-se à Rede de
Assistência Fiat para desactivar o
sistema, além disso, em caso de troca de
propriedade do veículo é indispensável
que o novo proprietário tenha
conhecimento das modalidades de uso e
dos avisos acima indicados e entre na
posse do “Manual de Uso e
Manutenção”.
ATENÇÃO A activação dos pré-tensores,
airbags frontais e airbags laterais
anteriores é efectuada de modo
diferenciado, com base no tipo de
colisão. A não activação de um ou mais
airbags não indica um mau
funcionamento do sistema.
AVISO
112) Não apoiar a cabeça, os braços
ou os cotovelos nas portas, nas
janelas e na área de
desdobramento da almofada do
air bag lateral de protecção da
cabeça (Window Bag) para evitar
possíveis lesões durante a fase de
enchimento.113) Nunca colocar a cabeça, os
braços e os cotovelos fora da
janela.
114) Se a luz avisadora
não se
acender ao rodar a chave para
a posição MAR ou permanecer
acesa durante a marcha
(juntamente com a mensagem
visualizada pelo display
multifunções, para versões/
mercados, onde previsto) é
possível que esteja presente uma
anomalia nos sistemas de
retenção; neste caso, os air bags
ou os pré-tensores podem não
se activar em caso de acidente
ou, num mais limitado número de
casos, activar-se de modo errado.
Antes de prosseguir, contactar a
Rede de Assistência Fiat para o
imediato controlo do sistema.
115) Não cobrir o encosto dos
bancos anteriores e posteriores
com revestimentos ou forros que
não estejam preparados para
uso com Side-bag.
116) Não viajar com objectos ao
colo, em frente ao tórax nem com
cachimbos, lápis, etc. na boca.
Em caso de colisão com
intervenção do airbag, poderão
causar danos graves.
174
SEGURANÇA

117) Conduzir sempre com as mãos
na coroa do volante, de modo que,
em caso de activação do airbag,
este possa encher-se sem
encontrar obstáculos. Não
conduzir com o corpo debruçado
para a frente, manter o encosto
numa posição erecta, apoiando-se
bem no encosto.
175

118) Com a chave de ignição
inserida na posição MAR, mesmo
com o motor desligado, os airbags
podem ser activados também
com o veículo parado, caso este
sofra embate de outro veículo em
andamento. Assim, mesmo com
o veículo parado, as cadeirinhas
para crianças que se montam
no sentido oposto ao sentido de
marcha NÃO devem ser instaladas
no banco anterior do passageiro
na presença de air bag do
passageiro activo. A ativação do
airbag, em caso de colisão, pode
produzir lesões mortais à criança
transportada. Portanto, desativar
sempre o airbag do lado do
passageiro quando no banco
anterior do passageiro se instala
uma cadeirinha para crianças
montada no sentido oposto ao
sentido de marcha. Além disso, o
banco anterior do passageiro
deve ser regulado para a posição
mais recuada, para evitar
possíveis contactos da cadeirinha
para crianças com o tablier.
Reativar imediatamente o air bag
do passageiro assim que tiver
desinstalado a própria cadeirinha.
Por fim, recorda-se que se a
chave for rodada para a posição
de STOP, nenhum dispositivo
de segurança (airbag ou pré-tensor) é ativado em caso de
colisão. A falta de ativação de tais
dispositivos, nestes casos, não
pode ser considerada como sinal
de avaria do sistema.
119) Se o veículo tiver sido objecto
de roubo ou tentativa de roubo,
se tiver sofrido actos de
vandalismo, inundações ou
alagamentos, mandar verificar o
sistema de air bags junto a Rede
de Assistência Fiat.
120) Ao rodar a chave de ignição
para a posição MAR, o LED no
botão
situado no tablier
acende-se durante alguns
segundos (a duração do
acendimento pode variar
conforme os mercados), para
controlar o correcto
funcionamento do LED no botão.
121) Não lavar os bancos com água
ou vapor sob pressão (à mão ou
nas estações de lavagem
automáticas para bancos).
122) A intervenção do airbag frontal
está prevista para colisões de
severidade superior à dos
pré-tensores. Para colisões
incluídas no intervalo entre os
dois limites de activação é,
portanto, normal que só entrem
em funcionamento os pré-
tensores.123) Não engatar objectos rígidos
nos ganchos de pendurar roupas
e nas pegas de suporte.
124) O air bag não substitui os
cintos de segurança, mas
aumenta a sua eficácia. Além
disso, uma vez que os air bags
frontais não são activados em
caso de colisões frontais a baixa
velocidade, colisões laterais,
colisões posteriores ou
capotamentos, nestes casos os
ocupantes apenas são protegidos
pelos cintos de segurança que
devem estar sempre apertados.
176
SEGURANÇA
