FIAT DUCATO 2014 Manual de Uso e Manutenção (in Portuguese)

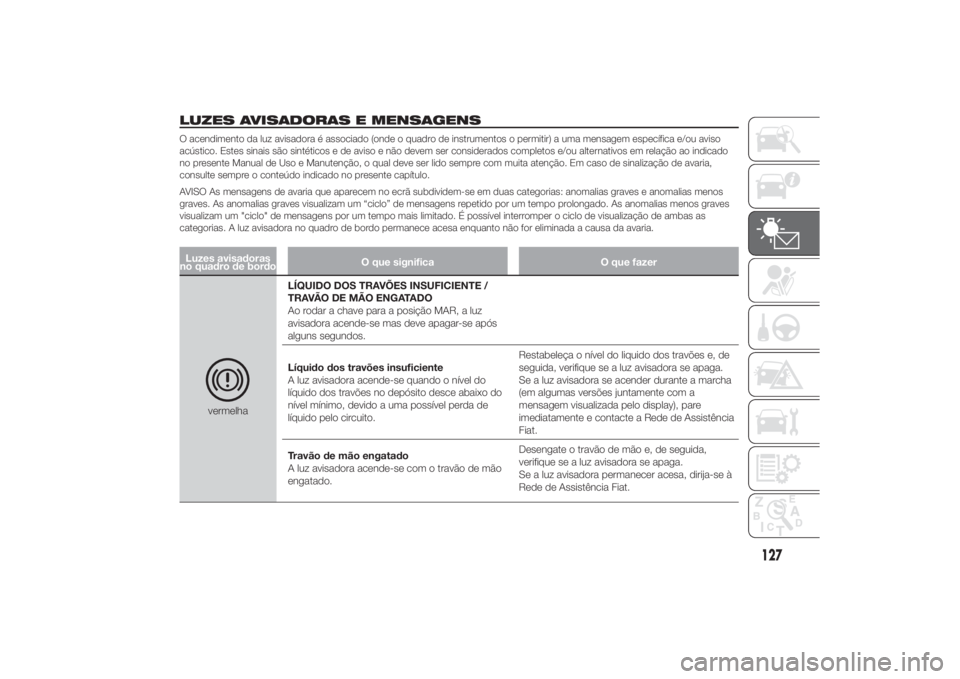

LUZES AVISADORAS E MENSAGENSO acendimento da luz avisadora é associado (onde o quadro de instrumentos o permitir) a uma mensagem específica e/ou aviso
acústico. Estes sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em relação ao indicado
no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso de sinalização de avaria,
consulte sempre o conteúdo indicado no presente capítulo.
AVISO As mensagens de avaria que aparecem no ecrã subdividem-se em duas categorias: anomalias graves e anomalias menos
graves. As anomalias graves visualizam um “ciclo” de mensagens repetido por um tempo prolongado. As anomalias menos graves
visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de visualização de ambas as
categorias. A luz avisadora no quadro de bordo permanece acesa enquanto não for eliminada a causa da avaria.Luzes avisadoras
no quadro de bordoO que significa O que fazer
vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE /
TRAVÃO DE MÃO ENGATADO
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se mas deve apagar-se após
alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do
líquido dos travões no depósito desce abaixo do
nível mínimo, devido a uma possível perda de
líquido pelo circuito.Restabeleça o nível do liquido dos travões e, de
seguida, verifique se a luz avisadora se apaga.
Se a luz avisadora se acender durante a marcha
(em algumas versões juntamente com a
mensagem visualizada pelo display), pare
imediatamente e contacte a Rede de Assistência
Fiat.
Travão de mão engatado
A luz avisadora acende-se com o travão de mão
engatado.Desengate o travão de mão e, de seguida,
verifique se a luz avisadora se apaga.
Se a luz avisadora permanecer acesa, dirija-se à
Rede de Assistência Fiat.
127

Luzes avisadoras
no quadro de bordoO que significa O que fazer
vermelha

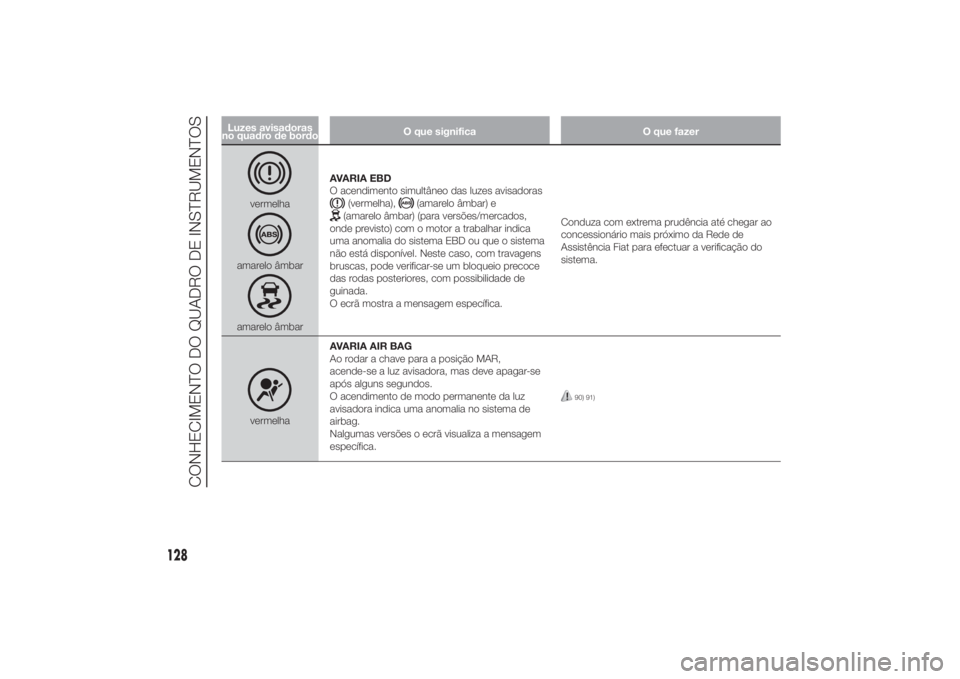

amarelo âmbaramarelo âmbarAVARIA EBD
O acendimento simultâneo das luzes avisadoras
(vermelha),
(amarelo âmbar) e
(amarelo âmbar) (para versões/mercados,
onde previsto) com o motor a trabalhar indica
uma anomalia do sistema EBD ou que o sistema
não está disponível. Neste caso, com travagens
bruscas, pode verificar-se um bloqueio precoce
das rodas posteriores, com possibilidade de
guinada.
O ecrã mostra a mensagem específica.Conduza com extrema prudência até chegar ao
concessionário mais próximo da Rede de
Assistência Fiat para efectuar a verificação do
sistema.
vermelhaAVARIA AIR BAG
Ao rodar a chave para a posição MAR,
acende-se a luz avisadora, mas deve apagar-se
após alguns segundos.
O acendimento de modo permanente da luz
avisadora indica uma anomalia no sistema de
airbag.
Nalgumas versões o ecrã visualiza a mensagem
específica.
90) 91)
128
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no quadro de bordoO que significa O que fazer

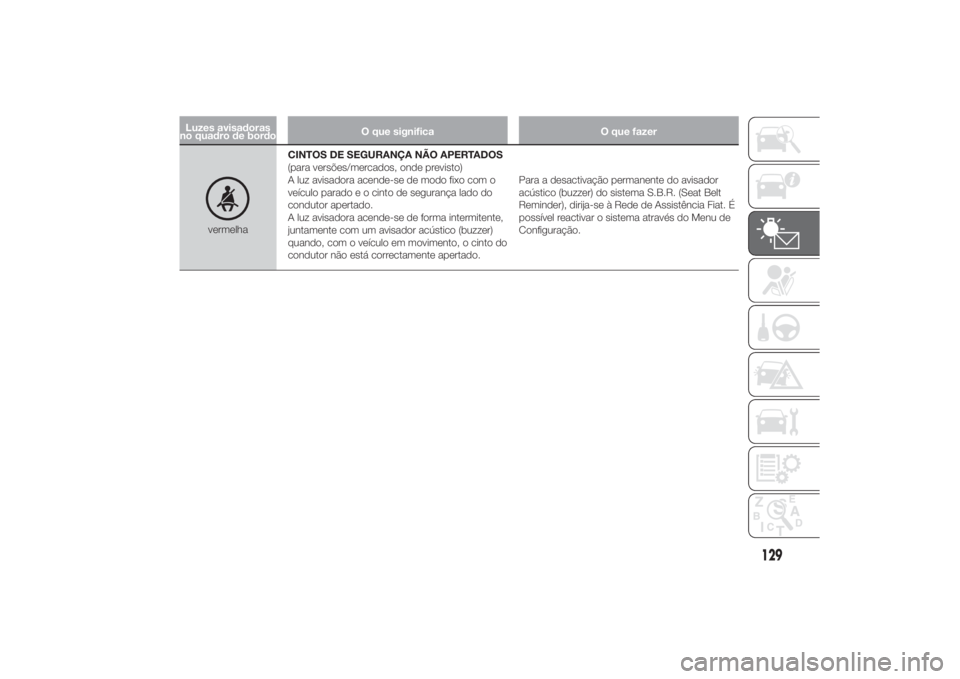

vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o
veículo parado e o cinto de segurança lado do
condutor apertado.
A luz avisadora acende-se de forma intermitente,
juntamente com um avisador acústico (buzzer)
quando, com o veículo em movimento, o cinto do
condutor não está correctamente apertado.Para a desactivação permanente do avisador
acústico (buzzer) do sistema S.B.R. (Seat Belt
Reminder), dirija-se à Rede de Assistência Fiat. É
possível reactivar o sistema através do Menu de
Configuração.
129

Luzes avisadoras
no displayO que significa O que fazer

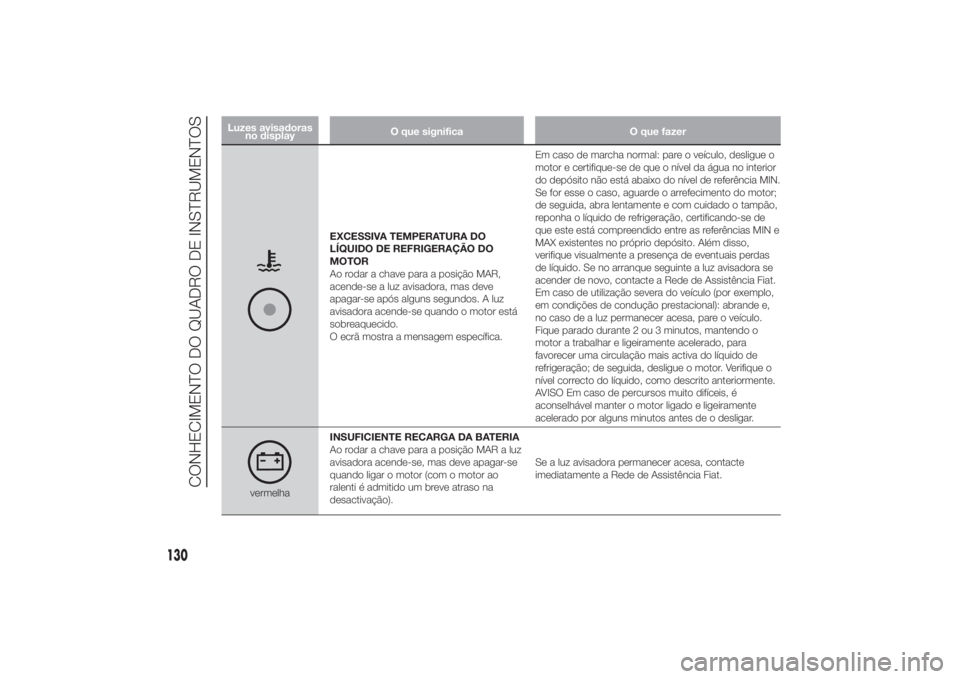

EXCESSIVA TEMPERATURA DO
LÍQUIDO DE REFRIGERAÇÃO DO
MOTOR
Ao rodar a chave para a posição MAR,
acende-se a luz avisadora, mas deve
apagar-se após alguns segundos. A luz
avisadora acende-se quando o motor está
sobreaquecido.
O ecrã mostra a mensagem específica.Em caso de marcha normal: pare o veículo, desligue o
motor e certifique-se de que o nível da água no interior
do depósito não está abaixo do nível de referência MIN.
Se for esse o caso, aguarde o arrefecimento do motor;
de seguida, abra lentamente e com cuidado o tampão,
reponha o líquido de refrigeração, certificando-se de
que este está compreendido entre as referências MIN e
MAX existentes no próprio depósito. Além disso,
verifique visualmente a presença de eventuais perdas
de líquido. Se no arranque seguinte a luz avisadora se
acender de novo, contacte a Rede de Assistência Fiat.
Em caso de utilização severa do veículo (por exemplo,
em condições de condução prestacional): abrande e,
no caso de a luz permanecer acesa, pare o veículo.
Fique parado durante 2 ou 3 minutos, mantendo o
motor a trabalhar e ligeiramente acelerado, para
favorecer uma circulação mais activa do líquido de
refrigeração; de seguida, desligue o motor. Verifique o
nível correcto do líquido, como descrito anteriormente.
AVISO Em caso de percursos muito difíceis, é
aconselhável manter o motor ligado e ligeiramente
acelerado por alguns minutos antes de o desligar.
vermelhaINSUFICIENTE RECARGA DA BATERIA
Ao rodar a chave para a posição MAR a luz
avisadora acende-se, mas deve apagar-se
quando ligar o motor (com o motor ao
ralenti é admitido um breve atraso na
desactivação).Se a luz avisadora permanecer acesa, contacte
imediatamente a Rede de Assistência Fiat.
130
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no displayO que significa O que fazer

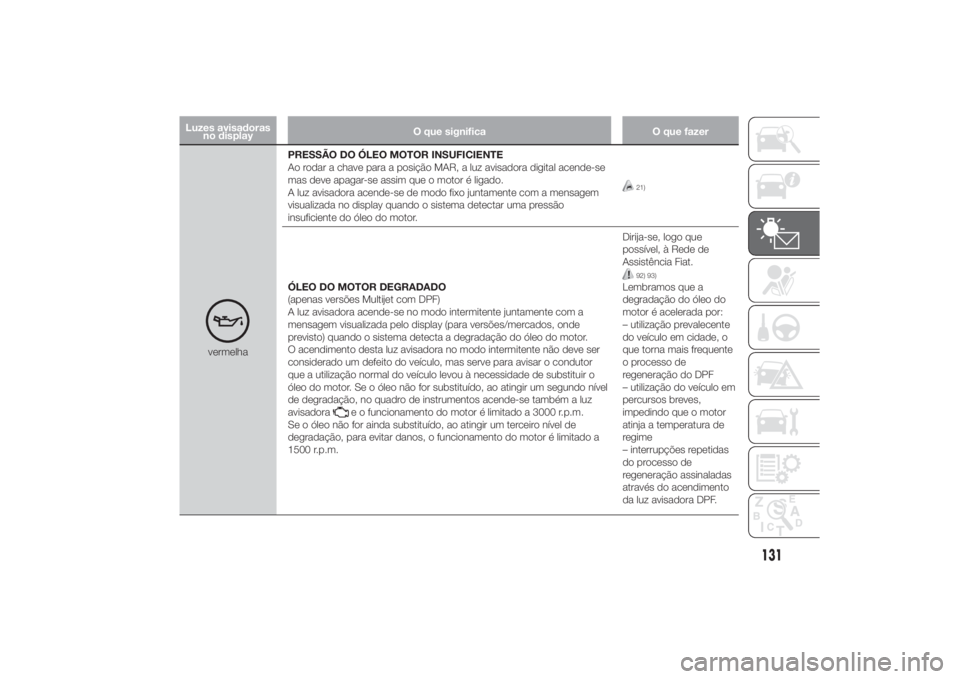

vermelhaPRESSÃO DO ÓLEO MOTOR INSUFICIENTE
Ao rodar a chave para a posição MAR, a luz avisadora digital acende-se
mas deve apagar-se assim que o motor é ligado.
A luz avisadora acende-se de modo fixo juntamente com a mensagem
visualizada no display quando o sistema detectar uma pressão
insuficiente do óleo do motor.
21)
ÓLEO DO MOTOR DEGRADADO
(apenas versões Multijet com DPF)
A luz avisadora acende-se no modo intermitente juntamente com a
mensagem visualizada pelo display (para versões/mercados, onde
previsto) quando o sistema detecta a degradação do óleo do motor.
O acendimento desta luz avisadora no modo intermitente não deve ser
considerado um defeito do veículo, mas serve para avisar o condutor
que a utilização normal do veículo levou à necessidade de substituir o
óleo do motor. Se o óleo não for substituído, ao atingir um segundo nível
de degradação, no quadro de instrumentos acende-se também a luz
avisadora
e o funcionamento do motor é limitado a 3000 r.p.m.
Se o óleo não for ainda substituído, ao atingir um terceiro nível de
degradação, para evitar danos, o funcionamento do motor é limitado a
1500 r.p.m.Dirija-se, logo que
possível, à Rede de
Assistência Fiat.
92) 93)
Lembramos que a
degradação do óleo do
motor é acelerada por:
– utilização prevalecente
do veículo em cidade, o
que torna mais frequente
o processo de
regeneração do DPF
– utilização do veículo em
percursos breves,
impedindo que o motor
atinja a temperatura de
regime
– interrupções repetidas
do processo de
regeneração assinaladas
através do acendimento
da luz avisadora DPF.
131

Luzes avisadoras
no displayO que significa O que fazer

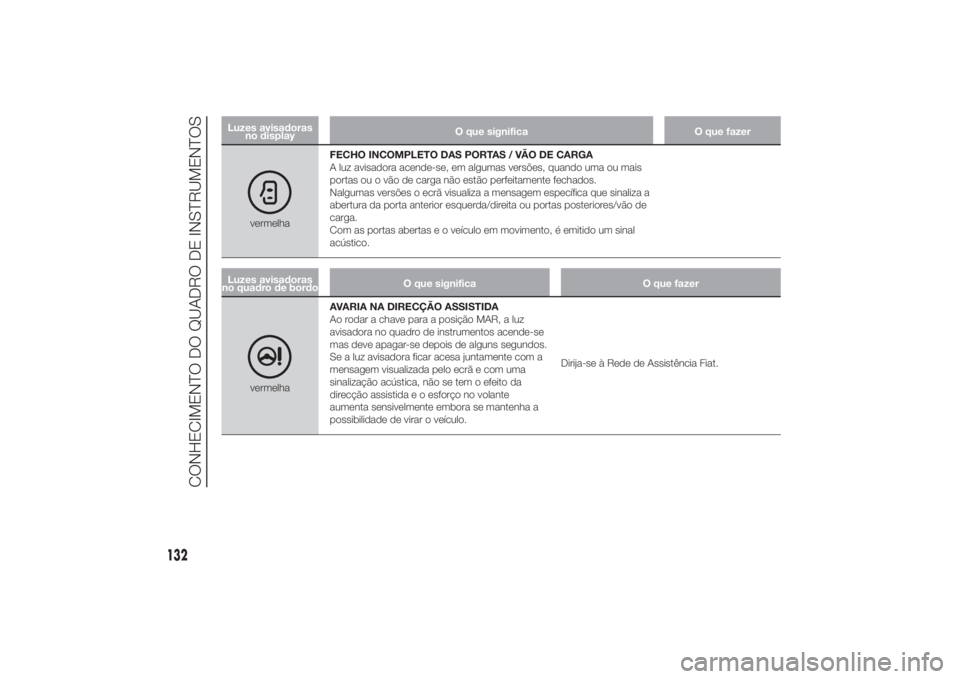

vermelhaFECHO INCOMPLETO DAS PORTAS / VÃO DE CARGA
A luz avisadora acende-se, em algumas versões, quando uma ou mais
portas ou o vão de carga não estão perfeitamente fechados.
Nalgumas versões o ecrã visualiza a mensagem específica que sinaliza a
abertura da porta anterior esquerda/direita ou portas posteriores/vão de
carga.
Com as portas abertas e o veículo em movimento, é emitido um sinal
acústico.
Luzes avisadoras
no quadro de bordoO que significa O que fazer
vermelhaAVARIA NA DIRECÇÃO ASSISTIDA
Ao rodar a chave para a posição MAR, a luz
avisadora no quadro de instrumentos acende-se
mas deve apagar-se depois de alguns segundos.
Se a luz avisadora ficar acesa juntamente com a
mensagem visualizada pelo ecrã e com uma
sinalização acústica, não se tem o efeito da
direcção assistida e o esforço no volante
aumenta sensivelmente embora se mantenha a
possibilidade de virar o veículo.Dirija-se à Rede de Assistência Fiat.
132
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no quadro de bordoO que significa O que fazer

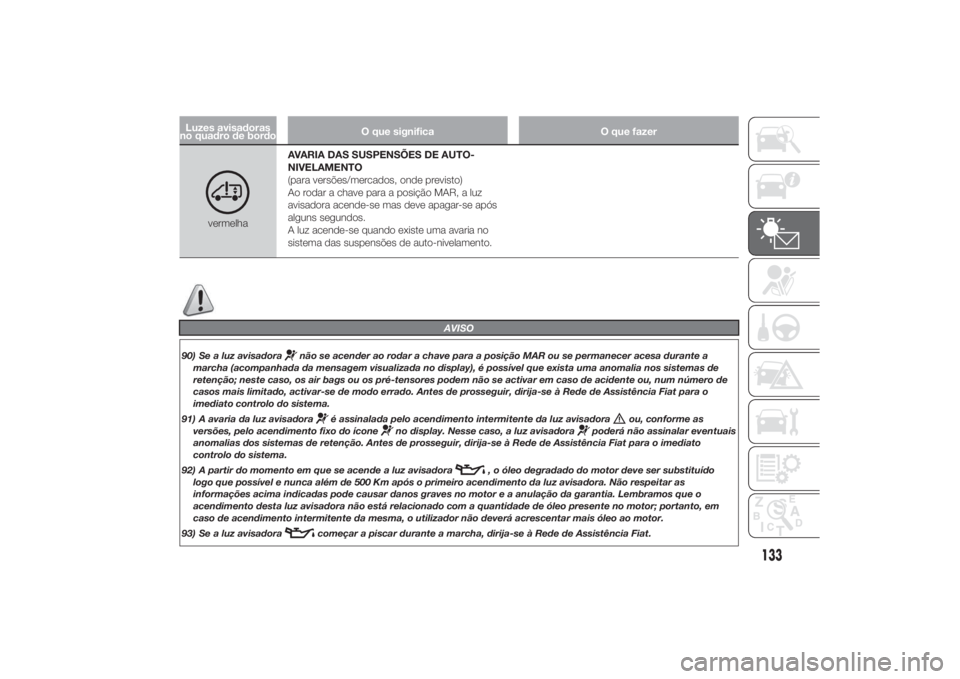

vermelhaAVARIA DAS SUSPENSÕES DE AUTO-
NIVELAMENTO
(para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se mas deve apagar-se após
alguns segundos.
A luz acende-se quando existe uma avaria no
sistema das suspensões de auto-nivelamento.
AVISO
90) Se a luz avisadora
não se acender ao rodar a chave para a posição MAR ou se permanecer acesa durante a
marcha (acompanhada da mensagem visualizada no display), é possível que exista uma anomalia nos sistemas de
retenção; neste caso, os air bags ou os pré-tensores podem não se activar em caso de acidente ou, num número de
casos mais limitado, activar-se de modo errado. Antes de prosseguir, dirija-se à Rede de Assistência Fiat para o
imediato controlo do sistema.
91) A avaria da luz avisadora
é assinalada pelo acendimento intermitente da luz avisadora
ou, conforme as
versões, pelo acendimento fixo do ícone
no display. Nesse caso, a luz avisadora
poderá não assinalar eventuais
anomalias dos sistemas de retenção. Antes de prosseguir, dirija-se à Rede de Assistência Fiat para o imediato
controlo do sistema.
92) A partir do momento em que se acende a luz avisadora
, o óleo degradado do motor deve ser substituído
logo que possível e nunca além de 500 Km após o primeiro acendimento da luz avisadora. Não respeitar as
informações acima indicadas pode causar danos graves no motor e a anulação da garantia. Lembramos que o
acendimento desta luz avisadora não está relacionado com a quantidade de óleo presente no motor; portanto, em
caso de acendimento intermitente da mesma, o utilizador não deverá acrescentar mais óleo ao motor.
93) Se a luz avisadora
começar a piscar durante a marcha, dirija-se à Rede de Assistência Fiat.
133

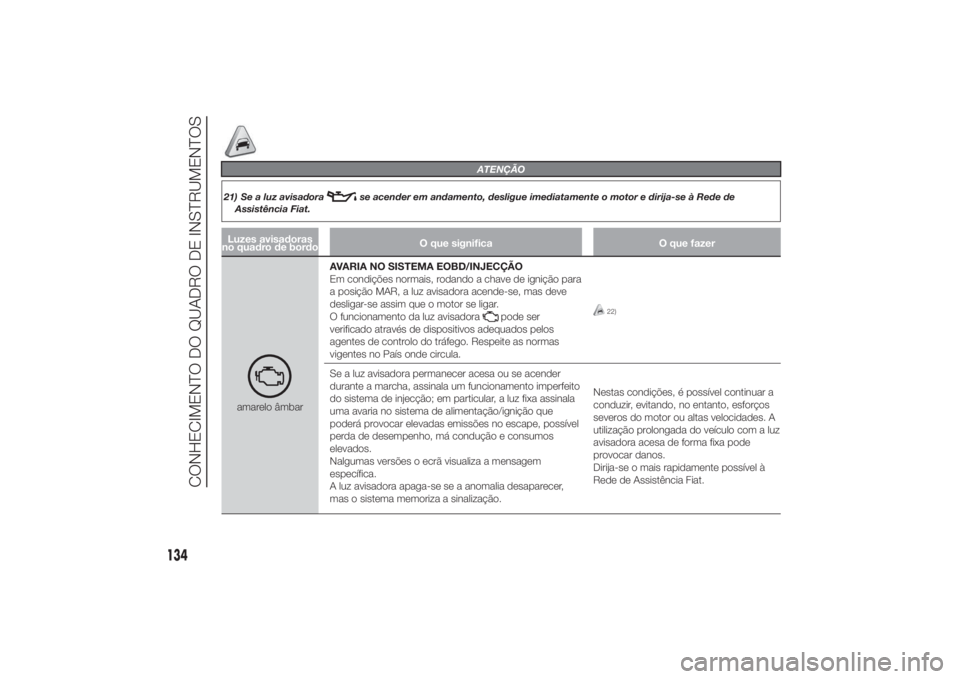

ATENÇÃO
21) Se a luz avisadora
se acender em andamento, desligue imediatamente o motor e dirija-se à Rede de
Assistência Fiat.
Luzes avisadoras
no quadro de bordoO que significa O que fazeramarelo âmbarAVARIA NO SISTEMA EOBD/INJECÇÃO
Em condições normais, rodando a chave de ignição para
a posição MAR, a luz avisadora acende-se, mas deve
desligar-se assim que o motor se ligar.
O funcionamento da luz avisadora
pode ser
verificado através de dispositivos adequados pelos
agentes de controlo do tráfego. Respeite as normas
vigentes no País onde circula.
22)
Se a luz avisadora permanecer acesa ou se acender
durante a marcha, assinala um funcionamento imperfeito
do sistema de injecção; em particular, a luz fixa assinala
uma avaria no sistema de alimentação/ignição que
poderá provocar elevadas emissões no escape, possível
perda de desempenho, má condução e consumos
elevados.
Nalgumas versões o ecrã visualiza a mensagem
específica.
A luz avisadora apaga-se se a anomalia desaparecer,
mas o sistema memoriza a sinalização.Nestas condições, é possível continuar a
conduzir, evitando, no entanto, esforços
severos do motor ou altas velocidades. A
utilização prolongada do veículo com a luz
avisadora acesa de forma fixa pode
provocar danos.
Dirija-se o mais rapidamente possível à
Rede de Assistência Fiat.
134
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras

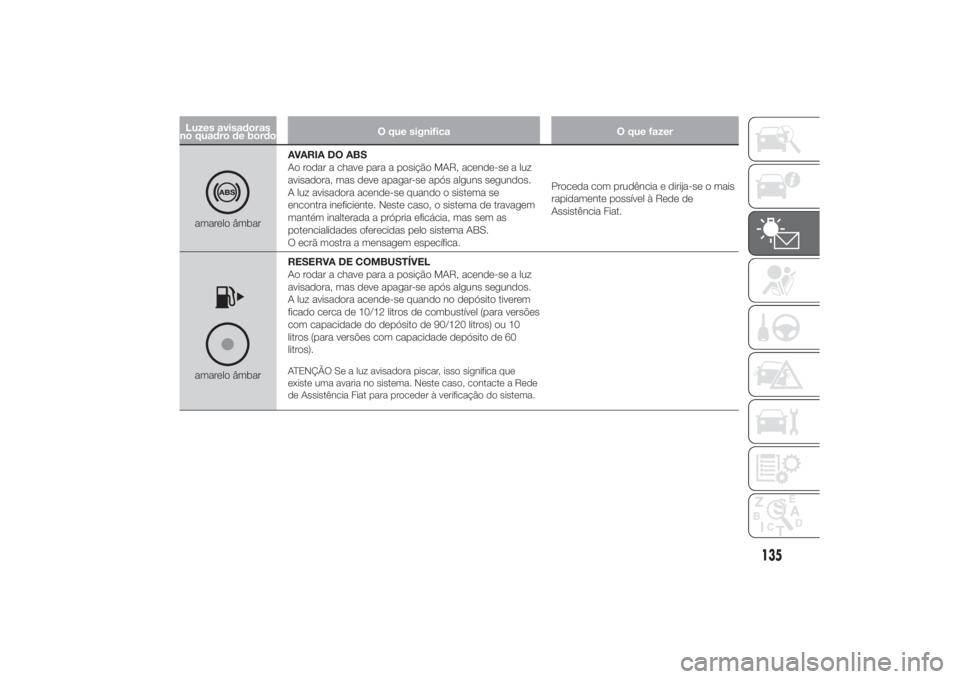

no quadro de bordoO que significa O que fazeramarelo âmbarAVARIA DO ABS
Ao rodar a chave para a posição MAR, acende-se a luz
avisadora, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando o sistema se
encontra ineficiente. Neste caso, o sistema de travagem
mantém inalterada a própria eficácia, mas sem as
potencialidades oferecidas pelo sistema ABS.
O ecrã mostra a mensagem específica.Proceda com prudência e dirija-se o mais
rapidamente possível à Rede de
Assistência Fiat.amarelo âmbarRESERVA DE COMBUSTÍVEL
Ao rodar a chave para a posição MAR, acende-se a luz
avisadora, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando no depósito tiverem
ficado cerca de 10/12 litros de combustível (para versões
com capacidade do depósito de 90/120 litros) ou 10
litros (para versões com capacidade depósito de 60
litros).
ATENÇÃO Se a luz avisadora piscar, isso significa que
existe uma avaria no sistema. Neste caso, contacte a Rede
de Assistência Fiat para proceder à verificação do sistema.
135

Luzes avisadoras
no quadro de bordoO que significa O que fazeramarelo âmbarPRÉ-AQUECIMENTO DAS VELAS/AVARIA DE
PRÉ-AQUECIMENTO DAS VELAS
Pré-aquecimento das velas
Rodando a chave para a posição MAR, acende-se
a luz avisadora: a mesma apaga-se quando as
velas tiverem atingido a temperatura pré-
estabelecida.
ATENÇÃO Com a temperatura ambiente elevada, o
acendimento da luz avisadora pode ter uma duração
quase imperceptível.
Ligue o motor imediatamente assim que a luz
avisadora se apagar.
Avaria no sistema de pré-aquecimento das
velas
A luz avisadora fica intermitente em caso de
anomalia no sistema de pré-aquecimento das
velas.
Em algumas versões, o ecrã visualiza a mensagem
específica.Dirija-se o mais rapidamente possível à Rede de
Assistência Fiat.
Luzes avisadoras
no quadro de bordoO que significa O que fazeramarelo âmbarPRESENÇA DE ÁGUA NO FILTRO GASÓLEO
Ao rodar a chave para a posição MAR, acende-se
a luz avisadora, mas deve apagar-se após alguns
segundos.
A luz avisadora
acende-se quando existe água
no filtro do gasóleo.
Em algumas versões, o ecrã visualiza a mensagem
específica.
23)
136
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
