AVISO
158) Modificações ou reparações do
sistema eléctrico executadas de
modo incorrecto e sem ter em
conta as características técnicas
do sistema podem causar
anomalias de funcionamento com
riscos de incêndio.
159) As lâmpadas de halogéneo
contêm gás sob pressão; em caso
de ruptura, é possível a projecção
de fragmentos de vidro.
207

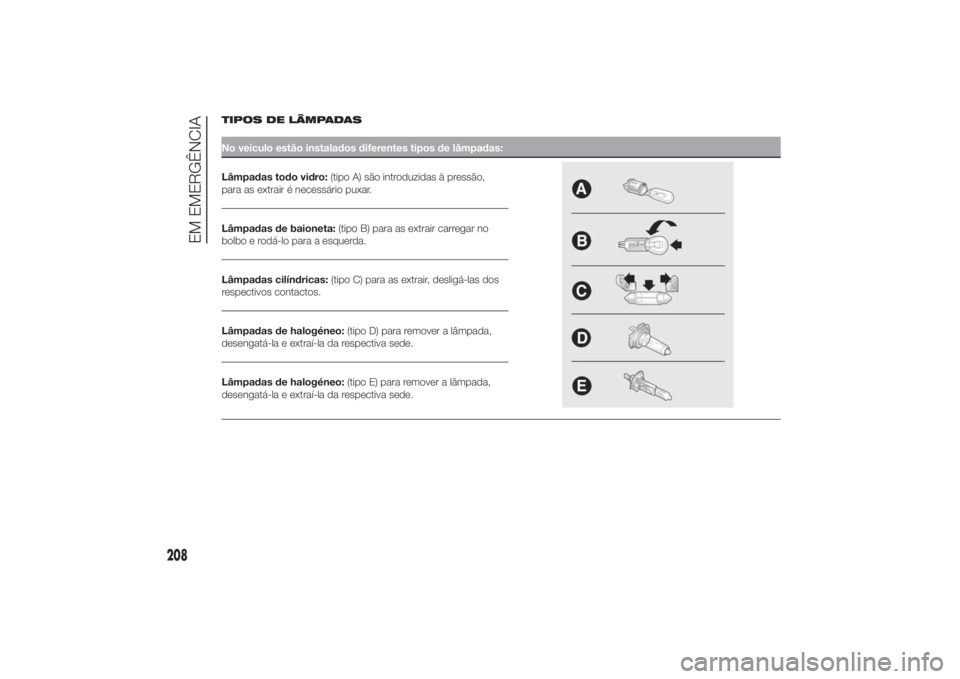

TIPOS DE LÂMPADASNo veículo estão instalados diferentes tipos de lâmpadas:Lâmpadas todo vidro:(tipo A) são introduzidas à pressão,
para as extrair é necessário puxar.Lâmpadas de baioneta:(tipo B) para as extrair carregar no
bolbo e rodá-lo para a esquerda.
Lâmpadas cilíndricas:(tipo C) para as extrair, desligá-las dos
respectivos contactos.
Lâmpadas de halogéneo:(tipo D) para remover a lâmpada,
desengatá-la e extraí-la da respectiva sede.
Lâmpadas de halogéneo:(tipo E) para remover a lâmpada,
desengatá-la e extraí-la da respectiva sede.
208
EM EMERGÊNCIA

LâmpadasLâmpadas Tipo Potência Ref.ª figuraFaróis de Máximos H7 55W D
Faróis de médios H7 55W D
Posições anteriores/luzes diurnas W21/5W - LED (#) - -
Luzes de nevoeiro(*) H11 55W -
Indicadores de direcção anteriores WY21W 21W B
Indicadores de direcção lateraisW16WF(**)
/ WY5W
(***)16W (**)
/5W
(***) A
Indicadores de direcção posteriores PY2IW 21W B
De presença laterais W5W 5W A
De presença posteriores P21/5W 21/5W B
Mínimos post. / Stop P21W 21W B
3º stop W5W 5W B
Marcha-atrás W16W 16W B
Farol de nevoeiro posterior W16W 16W B
De matrícula C5W 5W A
Plafonier anterior (tampa transparente basculante) 12V10W 10W C
Plafonier posterior 12V10W 10W C
(#) onde previsto, em alternativa à lâmpada W21/5W
(*)para versões/mercados, onde previsto
(**)versões XL e tempo livre
(***)todas as outras versões
209

SUBSTITUIÇÃO DA
LÂMPADA EXTERNAPara o tipo de lâmpada e relativa
potência, consultar o parágrafo anterior
“Substituição de uma lâmpada”.
GRUPOS ÓPTICOS
ANTERIORES
Os grupos ópticos anteriores contêm as
lâmpadas das luzes de presença e DRL
(onde não prevista solução a LED),
médios, máximos e indicadores
de direcção.
A substituição de uma lâmpada deve ser
efectuada com o farol desmontado e
posicionado numa superfície de trabalho.
Para a demontagem do farol, proceder
do seguinte modo:❒abrir o capot do motor seguindo o
procedimento descrito no parágrafo
"Capot do motor" do Capítulo
"Conhecimento do veículo";
❒desligar o conector eléctrico A fig.
198 do farol;
❒desapertar os parafusos de fixação B
fig. 199 do farol à carroçaria,
desprender o farol das respectivas
sedes, na parte inferior, como
indicado na fig. 199 e extrair o farol
apoiando-o numa superfície de
trabalho;❒seguir as indicações abaixo descritas
para a substituição das respectivas
lâmpadas;
❒terminada a substituição, voltar a
montar o farol fixando-o com os
parafusos de fixação B fig. 199;
❒ligar o conector eléctrico A fig. 198
ao farol.
A disposição das lâmpadas no grupo
óptico é a seguinte fig. 200:A indicadores de direcção
B luzes de médios
C luzes de máximos
D luzes de presença/diurnas
E luzes de presença/DRL a LED (em
alternativa a D)
Para substituir a lâmpada dos máximos,
é necessário remover o tampão de
borracha C fig. 201.
Para substituir a lâmpada dos médios, é
necessário remover o tampão de
borracha B fig. 201.
Para substituir a lâmpada dos
indicadores de direcção e presença/DRL
(quando não prevista a LED), é
necessário remover o tampão A fig. 201.
Terminada a substituição, remontar
correctamente os tampões de borracha,
certificando-se do seu correcto bloqueio.198
F1A0337
199
F1A0338
200
F1A0313
210
EM EMERGÊNCIA

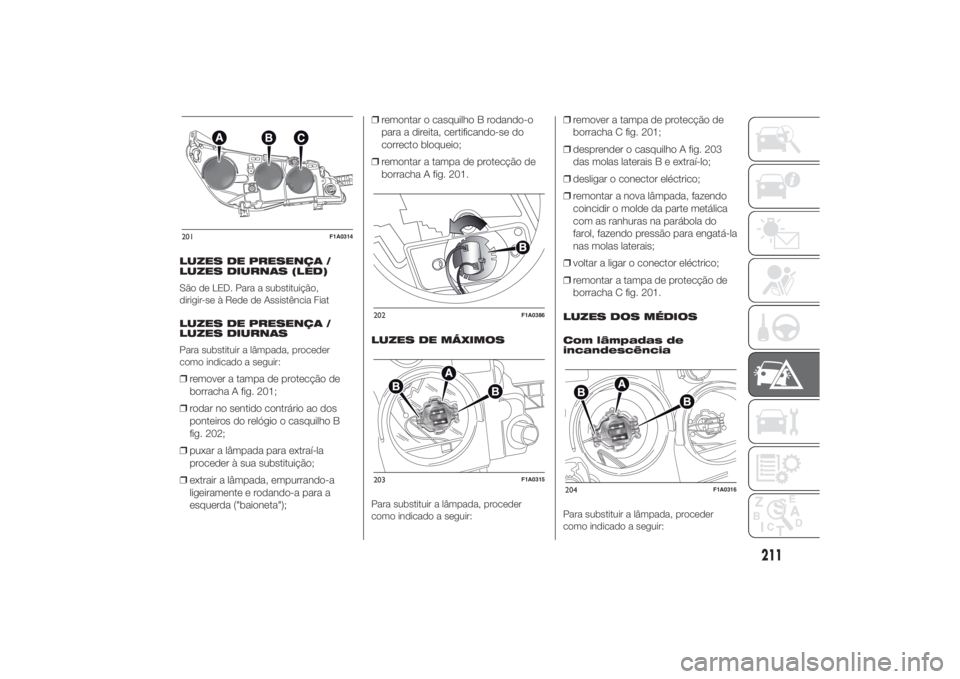

LUZES DE PRESENÇA /
LUZES DIURNAS (LED)
São de LED. Para a substituição,
dirigir-se à Rede de Assistência Fiat
LUZES DE PRESENÇA /
LUZES DIURNAS
Para substituir a lâmpada, proceder
como indicado a seguir:❒remover a tampa de protecção de
borracha A fig. 201;
❒rodar no sentido contrário ao dos
ponteiros do relógio o casquilho B
fig. 202;
❒puxar a lâmpada para extraí-la
proceder à sua substituição;
❒extrair a lâmpada, empurrando-a
ligeiramente e rodando-a para a
esquerda ("baioneta");❒remontar o casquilho B rodando-o
para a direita, certificando-se do
correcto bloqueio;
❒remontar a tampa de protecção de
borracha A fig. 201.
LUZES DE MÁXIMOS
Para substituir a lâmpada, proceder
como indicado a seguir:
❒remover a tampa de protecção de
borracha C fig. 201;
❒desprender o casquilho A fig. 203
das molas laterais B e extraí-lo;
❒desligar o conector eléctrico;
❒remontar a nova lâmpada, fazendo
coincidir o molde da parte metálica
com as ranhuras na parábola do
farol, fazendo pressão para engatá-la
nas molas laterais;
❒voltar a ligar o conector eléctrico;
❒remontar a tampa de protecção de
borracha C fig. 201.LUZES DOS MÉDIOS
Com lâmpadas de
incandescência
Para substituir a lâmpada, proceder
como indicado a seguir:
201
F1A0314
202
F1A0386
203
F1A0315
204
F1A0316
211

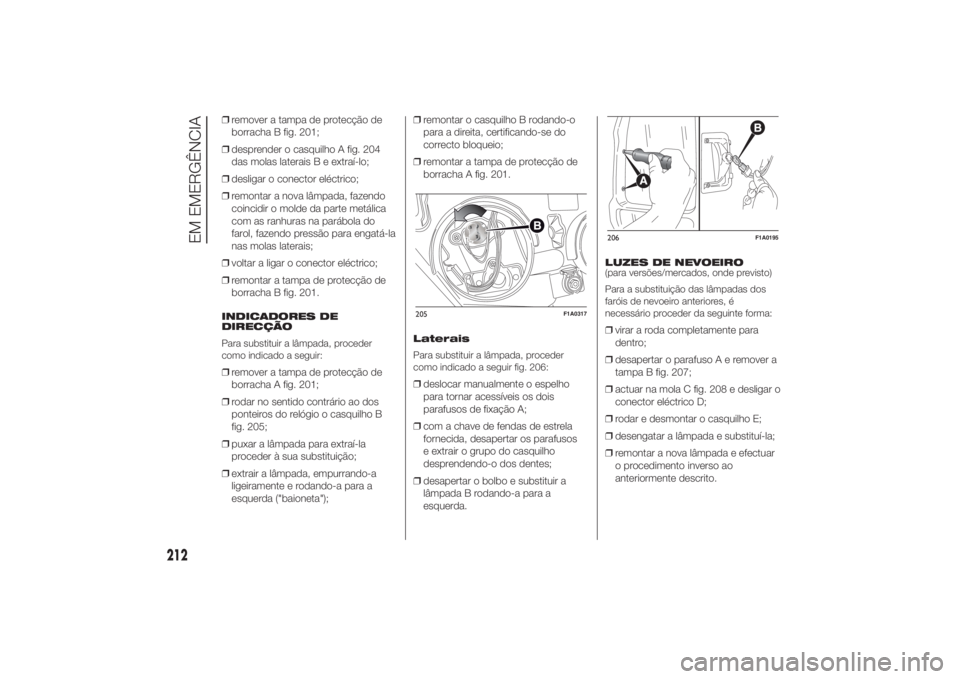

❒remover a tampa de protecção de
borracha B fig. 201;
❒desprender o casquilho A fig. 204
das molas laterais B e extraí-lo;
❒desligar o conector eléctrico;
❒remontar a nova lâmpada, fazendo
coincidir o molde da parte metálica
com as ranhuras na parábola do
farol, fazendo pressão para engatá-la
nas molas laterais;
❒voltar a ligar o conector eléctrico;
❒remontar a tampa de protecção de
borracha B fig. 201.INDICADORES DE
DIRECÇÃO
Para substituir a lâmpada, proceder
como indicado a seguir:❒remover a tampa de protecção de
borracha A fig. 201;
❒rodar no sentido contrário ao dos
ponteiros do relógio o casquilho B
fig. 205;
❒puxar a lâmpada para extraí-la
proceder à sua substituição;
❒extrair a lâmpada, empurrando-a
ligeiramente e rodando-a para a
esquerda ("baioneta");❒remontar o casquilho B rodando-o
para a direita, certificando-se do
correcto bloqueio;
❒remontar a tampa de protecção de
borracha A fig. 201.
Laterais
Para substituir a lâmpada, proceder
como indicado a seguir fig. 206:❒deslocar manualmente o espelho
para tornar acessíveis os dois
parafusos de fixação A;
❒com a chave de fendas de estrela
fornecida, desapertar os parafusos
e extrair o grupo do casquilho
desprendendo-o dos dentes;
❒desapertar o bolbo e substituir a
lâmpada B rodando-a para a
esquerda.
LUZES DE NEVOEIRO
(para versões/mercados, onde previsto)
Para a substituição das lâmpadas dos
faróis de nevoeiro anteriores, é
necessário proceder da seguinte forma:❒virar a roda completamente para
dentro;
❒desapertar o parafusoAeremover a
tampa B fig. 207;
❒actuar na mola C fig. 208 e desligar o
conector eléctrico D;
❒rodar e desmontar o casquilho E;
❒desengatar a lâmpada e substituí-la;
❒remontar a nova lâmpada e efectuar
o procedimento inverso ao
anteriormente descrito.
205
F1A0317
206
F1A0195
212
EM EMERGÊNCIA

GRUPOS ÓPTICOS
POSTERIORES
A disposição das lâmpadas no grupo
óptico é a seguinte fig. 209:
A luzes de stop/presença
B luzes de presença
C indicadores de direcção
D luzes de marcha-atrás
E luzes de marcha-atrásPara substituir uma lâmpada, proceder
como indicado a seguir fig. 210, fig. 211:
❒abrir a porta de batente posterior
❒desapertar os 7 parafusos de fixação
A da cobertura de plástico;
❒desapertar os dois parafusos de
fixação B;
❒extrair o grupo para fora e desligar o
conector eléctrico;
❒desapertar os parafusos C com a
chave de fenda fornecida e extrair
o casquilho;
❒extrair a lâmpada a substituir D, E, F,
G empurrando-a ligeiramente e
rodando-a para a esquerda (bloqueio
de “baioneta”). De seguida,
substituída; extrair a lâmpada G, H
puxando para fora;
❒remontar o casquilho e apertar os
parafusos C;❒voltar a ligar o conector eléctrico,
reposicionar correctamente o grupo
na carroçaria do veículo e, de
seguida, apertar os parafusos de
fixação B;
❒remontar a cobertura de plástico
fixando-a com os 7 parafusos de
fixação A.
207
F1A0361
208
F1A0362
209
F1A0318
210
F1A0319
213

Para versões autocarro
e cabinado:
Desapertar os quatro parafusos H fig.
212 e substituir as lâmpadas:
I lâmpada para luz de nevoeiro traseira
L lâmpada para luz de marcha-atrás
M lâmpada para luz de presença
N lâmpada para luz de stop
O lâmpada para indicador de direcção.LUZES DO 3° STOPPara substituir uma lâmpada, proceder
como indicado a seguir:
❒desapertar os dois parafusos de
fixação A fig. 213;
❒extrair o grupo transparente;
❒actuando de modo oposto nas aletas
B fig. 214 extrair o casquilho;
❒extrair a lâmpada montada à pressão
e substituí-la.LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder
como indicado a seguir:❒actuar no ponto indicado pela seta e
remover o grupo transparente A fig.
215;
211
F1A0320
212
F1A0200
213
F1A0204
214
F1A0205
214
EM EMERGÊNCIA

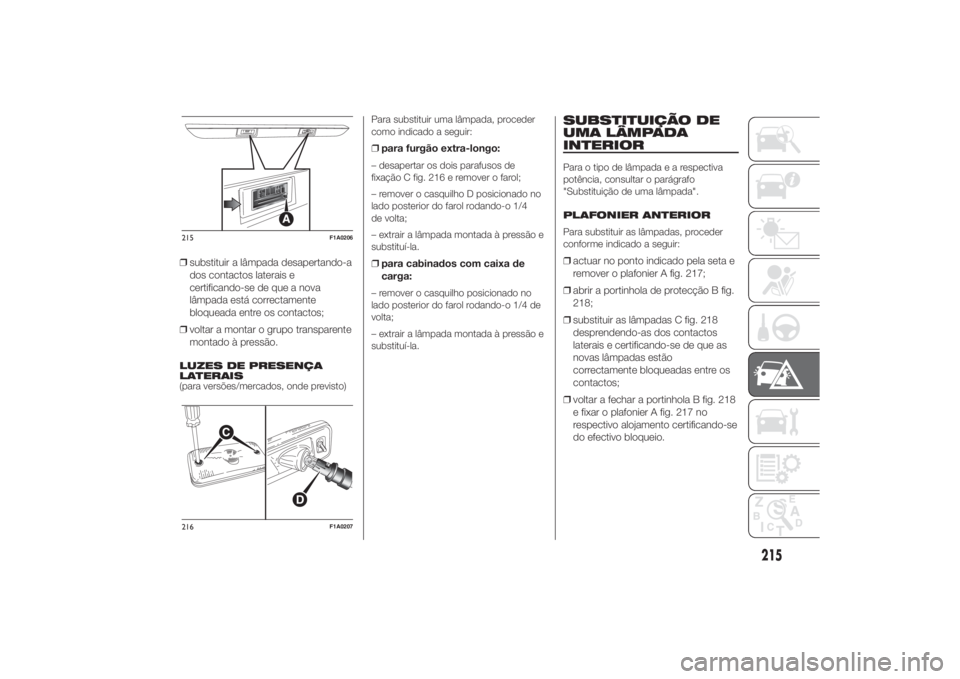

❒substituir a lâmpada desapertando-a
dos contactos laterais e
certificando-se de que a nova
lâmpada está correctamente
bloqueada entre os contactos;
❒voltar a montar o grupo transparente
montado à pressão.LUZES DE PRESENÇA
LATERAIS
(para versões/mercados, onde previsto)Para substituir uma lâmpada, proceder
como indicado a seguir:
❒para furgão extra-longo:– desapertar os dois parafusos de
fixação C fig. 216 e remover o farol;
– remover o casquilho D posicionado no
lado posterior do farol rodando-o 1/4
de volta;
– extrair a lâmpada montada à pressão e
substituí-la.❒para cabinados com caixa de
carga:– remover o casquilho posicionado no
lado posterior do farol rodando-o 1/4 de
volta;
– extrair a lâmpada montada à pressão e
substituí-la.
SUBSTITUIÇÃO DE
UMA LÂMPADA
INTERIORPara o tipo de lâmpadaearespectiva
potência, consultar o parágrafo
"Substituição de uma lâmpada".
PLAFONIER ANTERIOR
Para substituir as lâmpadas, proceder
conforme indicado a seguir:❒actuar no ponto indicado pela seta e
remover o plafonier A fig. 217;
❒abrir a portinhola de protecção B fig.
218;
❒substituir as lâmpadas C fig. 218
desprendendo-as dos contactos
laterais e certificando-se de que as
novas lâmpadas estão
correctamente bloqueadas entre os
contactos;
❒voltar a fechar a portinhola B fig. 218
e fixar o plafonier A fig. 217 no
respectivo alojamento certificando-se
do efectivo bloqueio.
215
F1A0206
216
F1A0207
215

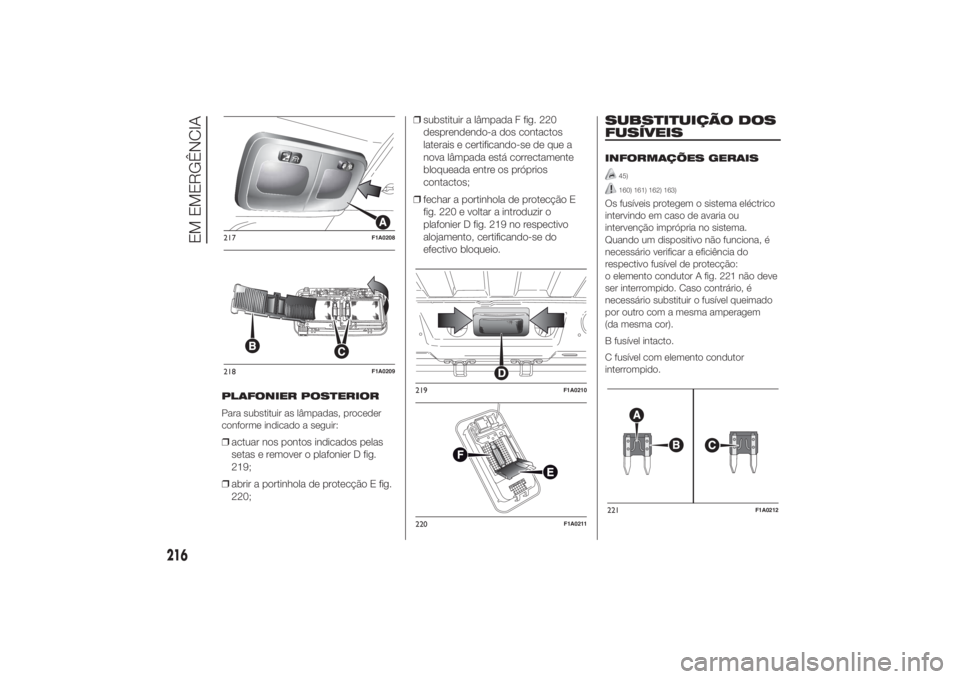

PLAFONIER POSTERIOR
Para substituir as lâmpadas, proceder
conforme indicado a seguir:❒actuar nos pontos indicados pelas
setas e remover o plafonier D fig.
219;
❒abrir a portinhola de protecção E fig.
220;❒substituir a lâmpada F fig. 220
desprendendo-a dos contactos
laterais e certificando-se de que a
nova lâmpada está correctamente
bloqueada entre os próprios
contactos;
❒fechar a portinhola de protecção E
fig. 220 e voltar a introduzir o
plafonier D fig. 219 no respectivo
alojamento, certificando-se do
efectivo bloqueio.
SUBSTITUIÇÃO DOS
FUSÍVEISINFORMAÇÕES GERAIS
45)160) 161) 162) 163)
Os fusíveis protegem o sistema eléctrico
intervindo em caso de avaria ou
intervenção imprópria no sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do
respectivo fusível de protecção:
o elemento condutor A fig. 221 não deve
ser interrompido. Caso contrário, é
necessário substituir o fusível queimado
por outro com a mesma amperagem
(da mesma cor).
B fusível intacto.
C fusível com elemento condutor
interrompido.
217
F1A0208
218
F1A0209
219
F1A0210
220
F1A0211
221
F1A0212
216
EM EMERGÊNCIA
