FIAT DUCATO 2015 Drift- og vedlikeholdshåndbok (in Norwegian)

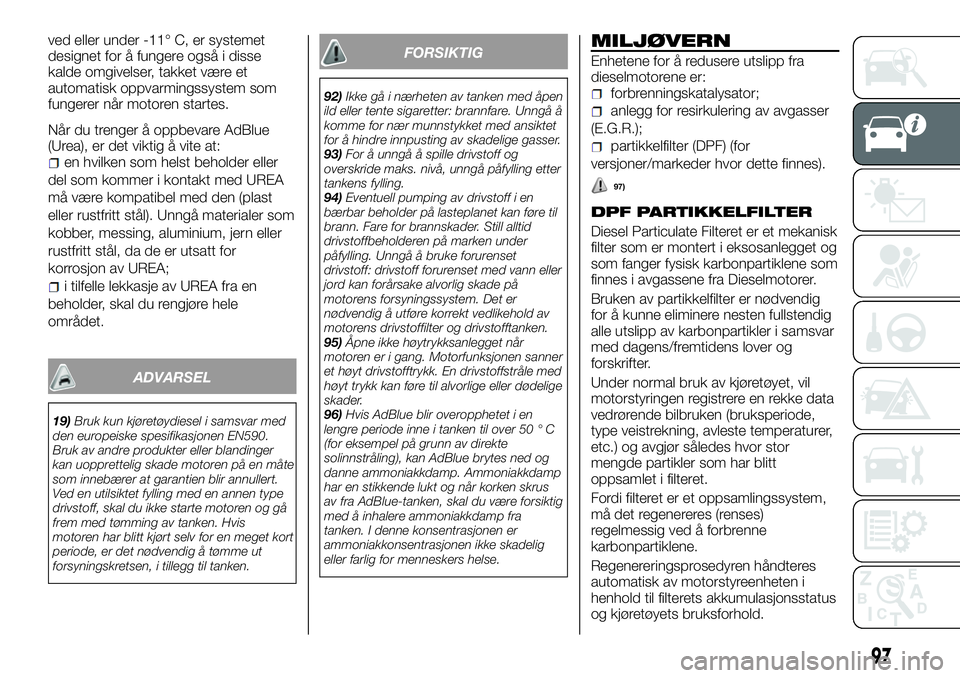

ved eller under -11° C, er systemet
designet for å fungere også i disse
kalde omgivelser, takket være et
automatisk oppvarmingssystem som
fungerer når motoren startes.
Når du trenger å oppbevare AdBlue
(Urea), er det viktig å vite at:
en hvilken som helst beholder eller
del som kommer i kontakt med UREA
må være kompatibel med den (plast
eller rustfritt stål). Unngå materialer som
kobber, messing, aluminium, jern eller
rustfritt stål, da de er utsatt for
korrosjon av UREA;
i tilfelle lekkasje av UREA fra en
beholder, skal du rengjøre hele
området.
ADVARSEL
19)Bruk kun kjøretøydiesel i samsvar med
den europeiske spesifikasjonen EN590.
Bruk av andre produkter eller blandinger
kan uopprettelig skade motoren på en måte
som innebærer at garantien blir annullert.
Ved en utilsiktet fylling med en annen type
drivstoff, skal du ikke starte motoren og gå
frem med tømming av tanken. Hvis
motoren har blitt kjørt selv for en meget kort
periode, er det nødvendig å tømme ut
forsyningskretsen, i tillegg til tanken.
FORSIKTIG
92)Ikke gå i nærheten av tanken med åpen
ild eller tente sigaretter: brannfare. Unngå å
komme for nær munnstykket med ansiktet
for å hindre innpusting av skadelige gasser.
93)For å unngå å spille drivstoff og
overskride maks. nivå, unngå påfylling etter
tankens fylling.
94)Eventuell pumping av drivstoff i en
bærbar beholder på lasteplanet kan føre til
brann. Fare for brannskader. Still alltid
drivstoffbeholderen på marken under
påfylling. Unngå å bruke forurenset
drivstoff: drivstoff forurenset med vann eller
jord kan forårsake alvorlig skade på
motorens forsyningssystem. Det er
nødvendig å utføre korrekt vedlikehold av
motorens drivstoffilter og drivstofftanken.
95)Åpne ikke høytrykksanlegget når
motoren er i gang. Motorfunksjonen sanner
et høyt drivstofftrykk. En drivstoffstråle med
høyt trykk kan føre til alvorlige eller dødelige
skader.
96)Hvis AdBlue blir overopphetet i en
lengre periode inne i tanken til over 50 ° C
(for eksempel på grunn av direkte
solinnstråling), kan AdBlue brytes ned og
danne ammoniakkdamp. Ammoniakkdamp
har en stikkende lukt og når korken skrus
av fra AdBlue-tanken, skal du være forsiktig
med å inhalere ammoniakkdamp fra
tanken. I denne konsentrasjonen er
ammoniakkonsentrasjonen ikke skadelig
eller farlig for menneskers helse.
MILJØVERN
Enhetene for å redusere utslipp fra
dieselmotorene er:
forbrenningskatalysator;
anlegg for resirkulering av avgasser
(E.G.R.);
partikkelfilter (DPF) (for
versjoner/markeder hvor dette finnes).
97)
DPF PARTIKKELFILTER
Diesel Particulate Filteret er et mekanisk
filter som er montert i eksosanlegget og
som fanger fysisk karbonpartiklene som
finnes i avgassene fra Dieselmotorer.
Bruken av partikkelfilter er nødvendig
for å kunne eliminere nesten fullstendig
alle utslipp av karbonpartikler i samsvar
med dagens/fremtidens lover og
forskrifter.
Under normal bruk av kjøretøyet, vil
motorstyringen registrere en rekke data
vedrørende bilbruken (bruksperiode,
type veistrekning, avleste temperaturer,
etc.) og avgjør således hvor stor
mengde partikler som har blitt
oppsamlet i filteret.
Fordi filteret er et oppsamlingssystem,
må det regenereres (renses)
regelmessig ved å forbrenne
karbonpartiklene.
Regenereringsprosedyren håndteres
automatisk av motorstyreenheten i
henhold til filterets akkumulasjonsstatus
og kjøretøyets bruksforhold.
97

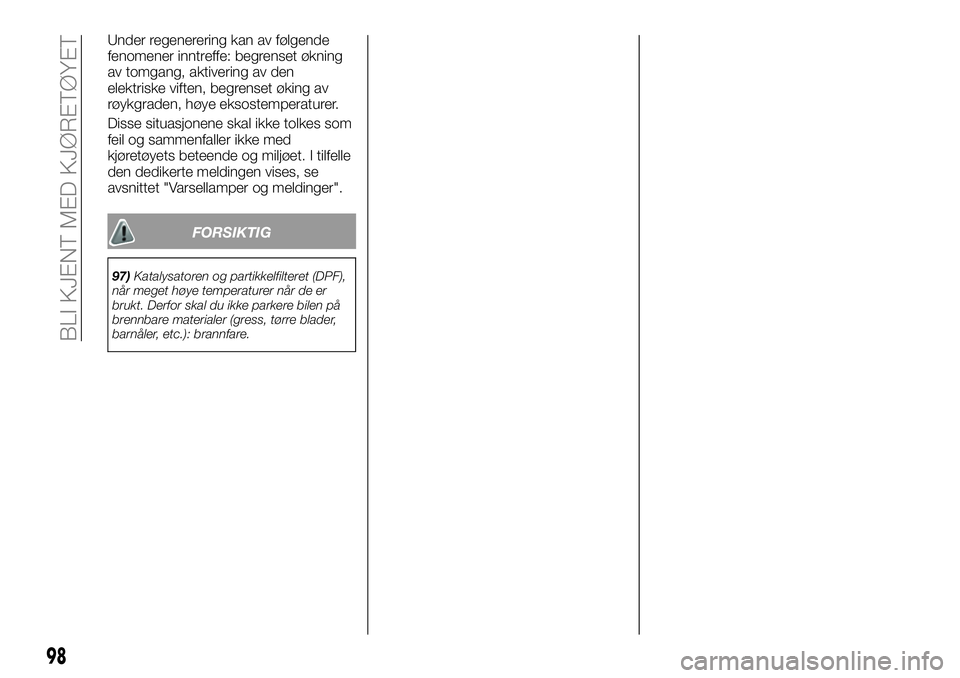

Under regenerering kan av følgende
fenomener inntreffe: begrenset økning
av tomgang, aktivering av den
elektriske viften, begrenset øking av
røykgraden, høye eksostemperaturer.
Disse situasjonene skal ikke tolkes som
feil og sammenfaller ikke med
kjøretøyets beteende og miljøet. I tilfelle
den dedikerte meldingen vises, se
avsnittet "Varsellamper og meldinger".
FORSIKTIG
97)Katalysatoren og partikkelfilteret (DPF),
når meget høye temperaturer når de er
brukt. Derfor skal du ikke parkere bilen på
brennbare materialer (gress, tørre blader,
barnåler, etc.): brannfare.
98

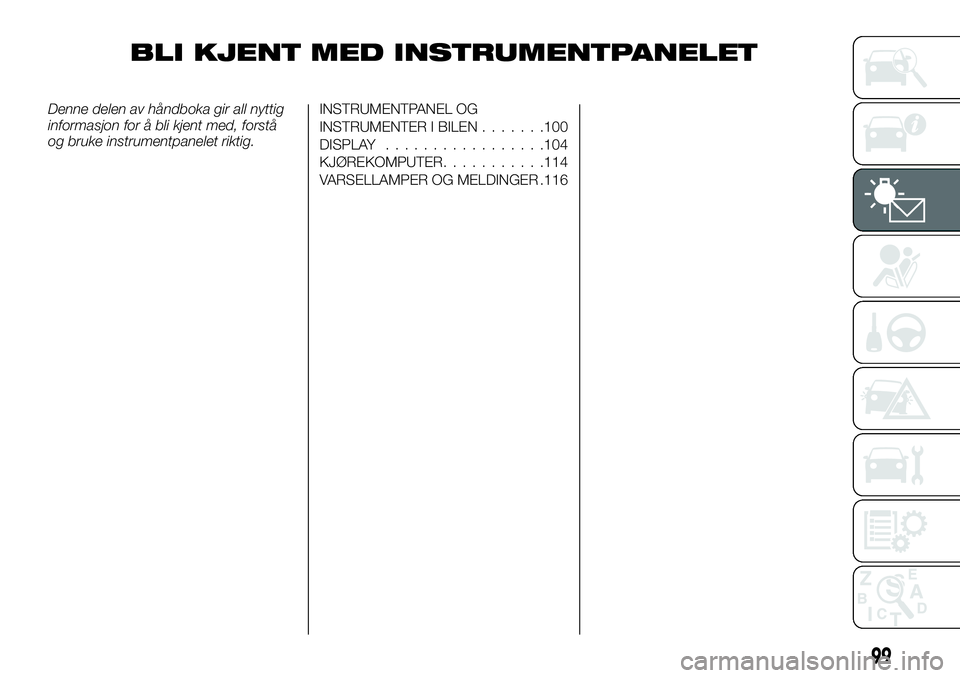

BLI KJENT MED KJØRETØYET

BLI KJENT MED INSTRUMENTPANELET
Denne delen av håndboka gir all nyttig
informasjon for å bli kjent med, forstå
og bruke instrumentpanelet riktig.INSTRUMENTPANEL OG
INSTRUMENTER I BILEN.......100
DISPLAY.................104
KJØREKOMPUTER...........114
VARSELLAMPER OG MELDINGER .116
99

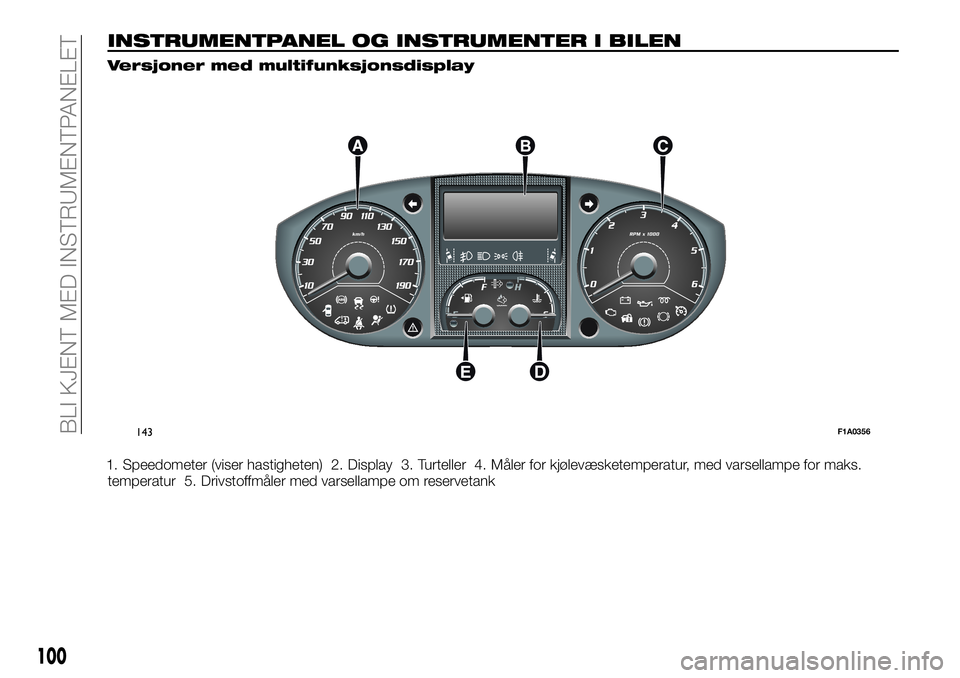

INSTRUMENTPANEL OG INSTRUMENTER I BILEN
Versjoner med multifunksjonsdisplay
1. Speedometer (viser hastigheten) 2. Display 3. Turteller 4. Måler for kjølevæsketemperatur, med varsellampe for maks.
temperatur 5. Drivstoffmåler med varsellampe om reservetank
143F1A0356
100
BLI KJENT MED INSTRUMENTPANELET

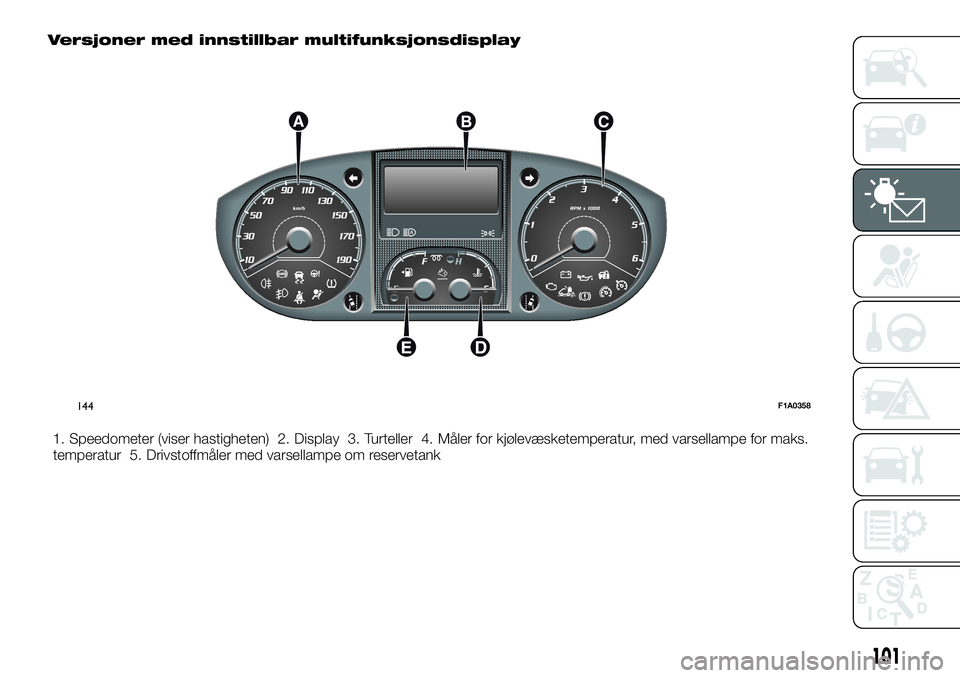

Versjoner med innstillbar multifunksjonsdisplay
1. Speedometer (viser hastigheten) 2. Display 3. Turteller 4. Måler for kjølevæsketemperatur, med varsellampe for maks.
temperatur 5. Drivstoffmåler med varsellampe om reservetank
144F1A0358
101

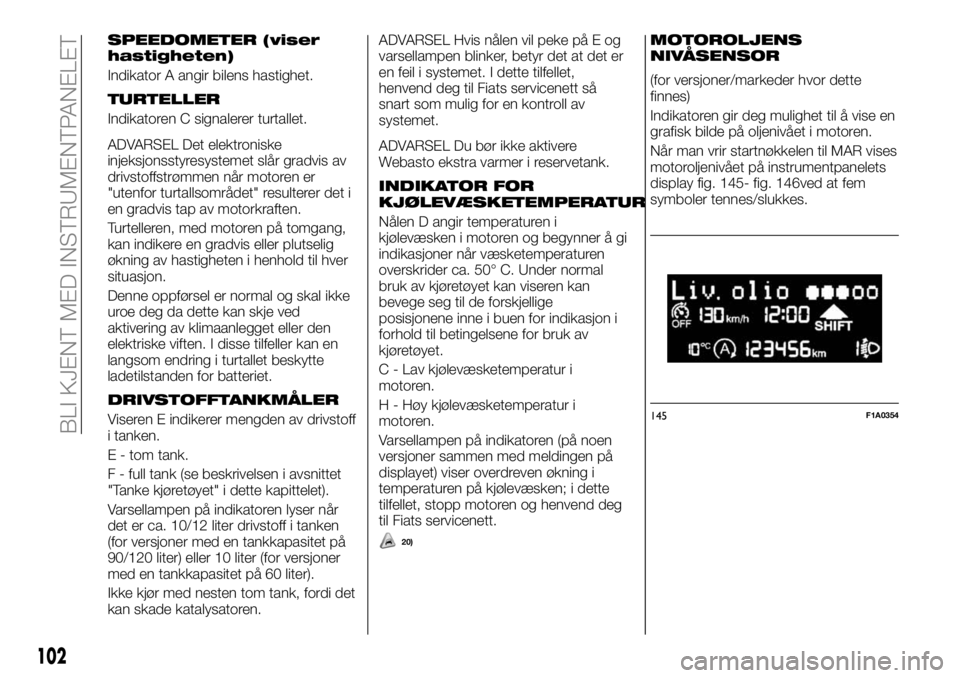

SPEEDOMETER (viser
hastigheten)
Indikator A angir bilens hastighet.
TURTELLER
Indikatoren C signalerer turtallet.
ADVARSEL Det elektroniske
injeksjonsstyresystemet slår gradvis av
drivstoffstrømmen når motoren er
"utenfor turtallsområdet" resulterer det i
en gradvis tap av motorkraften.
Turtelleren, med motoren på tomgang,
kan indikere en gradvis eller plutselig
økning av hastigheten i henhold til hver
situasjon.
Denne oppførsel er normal og skal ikke
uroe deg da dette kan skje ved
aktivering av klimaanlegget eller den
elektriske viften. I disse tilfeller kan en
langsom endring i turtallet beskytte
ladetilstanden for batteriet.
DRIVSTOFFTANKMÅLER
Viseren E indikerer mengden av drivstoff
i tanken.
E - tom tank.
F - full tank (se beskrivelsen i avsnittet
"Tanke kjøretøyet" i dette kapittelet).
Varsellampen på indikatoren lyser når
det er ca. 10/12 liter drivstoff i tanken
(for versjoner med en tankkapasitet på
90/120 liter) eller 10 liter (for versjoner
med en tankkapasitet på 60 liter).
Ikke kjør med nesten tom tank, fordi det
kan skade katalysatoren.ADVARSEL Hvis nålen vil peke på E og
varsellampen blinker, betyr det at det er
en feil i systemet. I dette tilfellet,
henvend deg til Fiats servicenett så
snart som mulig for en kontroll av
systemet.
ADVARSEL Du bør ikke aktivere
Webasto ekstra varmer i reservetank.
INDIKATOR FOR
KJØLEVÆSKETEMPERATUR
Nålen D angir temperaturen i
kjølevæsken i motoren og begynner å gi
indikasjoner når væsketemperaturen
overskrider ca. 50° C. Under normal
bruk av kjøretøyet kan viseren kan
bevege seg til de forskjellige
posisjonene inne i buen for indikasjon i
forhold til betingelsene for bruk av
kjøretøyet.
C - Lav kjølevæsketemperatur i
motoren.
H - Høy kjølevæsketemperatur i
motoren.
Varsellampen på indikatoren (på noen
versjoner sammen med meldingen på
displayet) viser overdreven økning i
temperaturen på kjølevæsken; i dette
tilfellet, stopp motoren og henvend deg
til Fiats servicenett.
20)
MOTOROLJENS
NIVÅSENSOR
(for versjoner/markeder hvor dette
finnes)
Indikatoren gir deg mulighet til å vise en
grafisk bilde på oljenivået i motoren.
Når man vrir startnøkkelen til MAR vises
motoroljenivået på instrumentpanelets
display fig. 145- fig. 146ved at fem
symboler tennes/slukkes.
145F1A0354
102
BLI KJENT MED INSTRUMENTPANELET

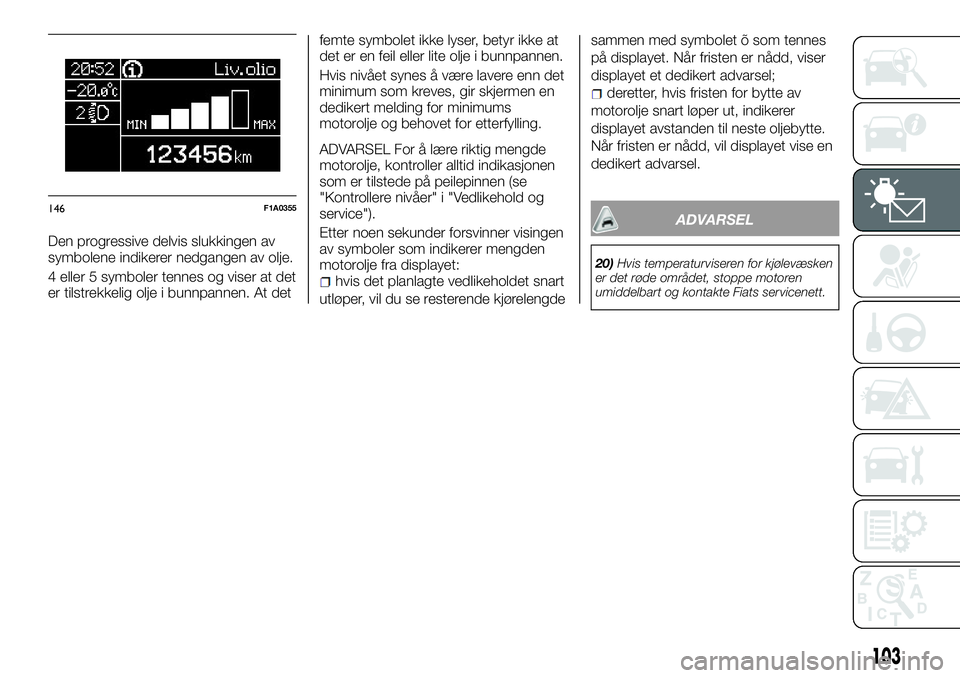

Den progressive delvis slukkingen av
symbolene indikerer nedgangen av olje.
4 eller 5 symboler tennes og viser at det
er tilstrekkelig olje i bunnpannen. At detfemte symbolet ikke lyser, betyr ikke at
det er en feil eller lite olje i bunnpannen.
Hvis nivået synes å være lavere enn det
minimum som kreves, gir skjermen en
dedikert melding for minimums
motorolje og behovet for etterfylling.
ADVARSEL For å lære riktig mengde
motorolje, kontroller alltid indikasjonen
som er tilstede på peilepinnen (se
"Kontrollere nivåer" i "Vedlikehold og
service").
Etter noen sekunder forsvinner visingen
av symboler som indikerer mengden
motorolje fra displayet:
hvis det planlagte vedlikeholdet snart
utløper, vil du se resterende kjørelengdesammen med symbolet õ som tennes
på displayet. Når fristen er nådd, viser
displayet et dedikert advarsel;
deretter, hvis fristen for bytte av
motorolje snart løper ut, indikerer
displayet avstanden til neste oljebytte.
Når fristen er nådd, vil displayet vise en
dedikert advarsel.
ADVARSEL
20)Hvis temperaturviseren for kjølevæsken
er det røde området, stoppe motoren
umiddelbart og kontakte Fiats servicenett.
Liv.olio
MAX MIN
146F1A0355
103

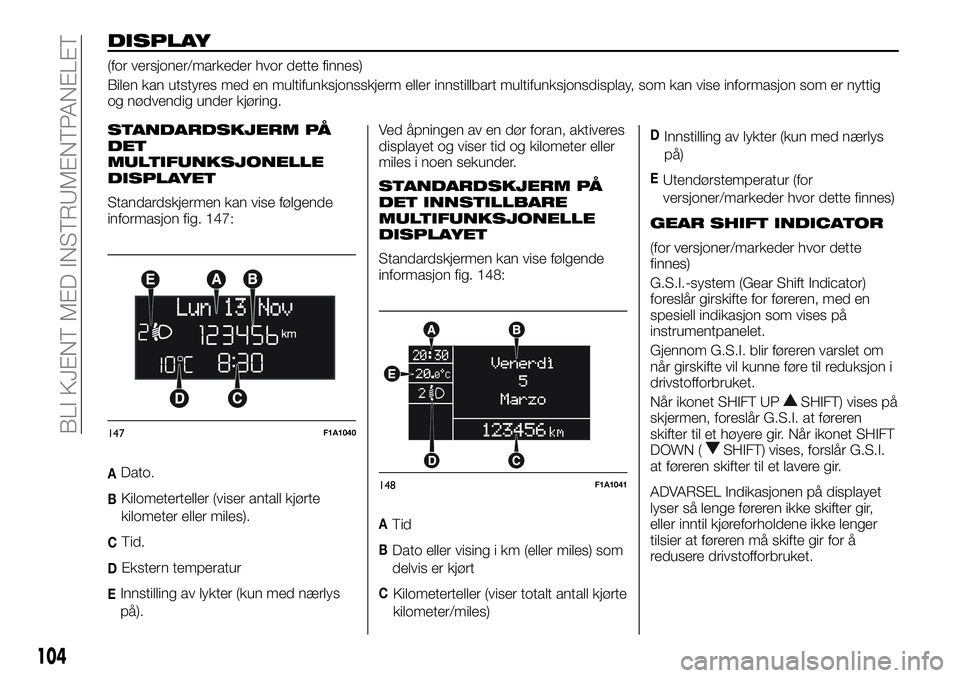

DISPLAY
(for versjoner/markeder hvor dette finnes)
Bilen kan utstyres med en multifunksjonsskjerm eller innstillbart multifunksjonsdisplay, som kan vise informasjon som er nyttig
og nødvendig under kjøring.
STANDARDSKJERM PÅ
DET
MULTIFUNKSJONELLE
DISPLAYET
Standardskjermen kan vise følgende
informasjon fig. 147:
ADato.
BKilometerteller (viser antall kjørte
kilometer eller miles).
CTid.
DEkstern temperatur
EInnstilling av lykter (kun med nærlys
på).
Ved åpningen av en dør foran, aktiveres
displayet og viser tid og kilometer eller
miles i noen sekunder.
STANDARDSKJERM PÅ
DET INNSTILLBARE
MULTIFUNKSJONELLE
DISPLAYET
Standardskjermen kan vise følgende
informasjon fig. 148:
ATid
BDato eller vising i km (eller miles) som
delvis er kjørt
CKilometerteller (viser totalt antall kjørte
kilometer/miles)
DInnstilling av lykter (kun med nærlys
på)
EUtendørstemperatur (for
versjoner/markeder hvor dette finnes)
GEAR SHIFT INDICATOR
(for versjoner/markeder hvor dette
finnes)
G.S.I.-system (Gear Shift Indicator)
foreslår girskifte for føreren, med en
spesiell indikasjon som vises på
instrumentpanelet.
Gjennom G.S.I. blir føreren varslet om
når girskifte vil kunne føre til reduksjon i
drivstofforbruket.
Når ikonet SHIFT UP
SHIFT) vises på
skjermen, foreslår G.S.I. at føreren
skifter til et høyere gir. Når ikonet SHIFT
DOWN (
SHIFT) vises, forslår G.S.I.
at føreren skifter til et lavere gir.
ADVARSEL Indikasjonen på displayet
lyser så lenge føreren ikke skifter gir,
eller inntil kjøreforholdene ikke lenger
tilsier at føreren må skifte gir for å
redusere drivstofforbruket.
147F1A1040
148F1A1041
104
BLI KJENT MED INSTRUMENTPANELET

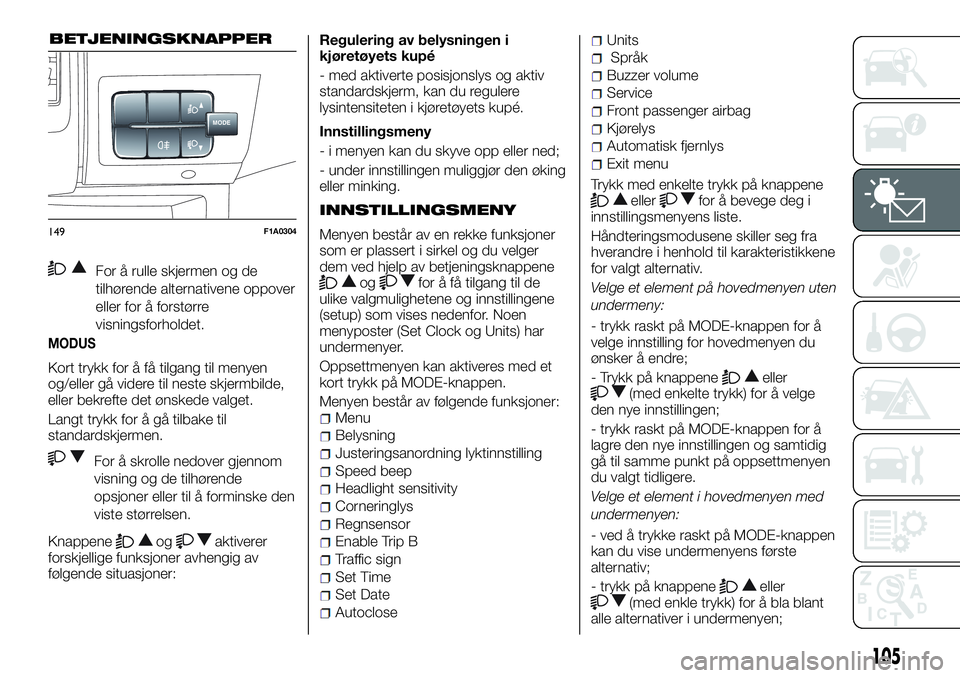

For å rulle skjermen og de
tilhørende alternativene oppover
eller for å forstørre
visningsforholdet.
MODUS
Kort trykk for å få tilgang til menyen
og/eller gå videre til neste skjermbilde,
eller bekrefte det ønskede valget.
Langt trykk for å gå tilbake til
standardskjermen.
For å skrolle nedover gjennom
visning og de tilhørende
opsjoner eller til å forminske den
viste størrelsen.
Knappeneogaktiverer
forskjellige funksjoner avhengig av
følgende situasjoner:Regulering av belysningen i
kjøretøyets kupé
- med aktiverte posisjonslys og aktiv
standardskjerm, kan du regulere
lysintensiteten i kjøretøyets kupé.
Innstillingsmeny
- i menyen kan du skyve opp eller ned;
- under innstillingen muliggjør den øking
eller minking.
INNSTILLINGSMENY
Menyen består av en rekke funksjoner
som er plassert i sirkel og du velger
dem ved hjelp av betjeningsknappene
ogfor å få tilgang til de
ulike valgmulighetene og innstillingene
(setup) som vises nedenfor. Noen
menyposter (Set Clock og Units) har
undermenyer.
Oppsettmenyen kan aktiveres med et
kort trykk på MODE-knappen.
Menyen består av følgende funksjoner:
Menu
Belysning
Justeringsanordning lyktinnstilling
Speed beep
Headlight sensitivity
Corneringlys
Regnsensor
Enable Trip B
Traffic sign
Set Time
Set Date
Autoclose
Units
Språk
Buzzer volume
Service
Front passenger airbag
Kjørelys
Automatisk fjernlys
Exit menu
Trykk med enkelte trykk på knappene
ellerfor å bevege deg i
innstillingsmenyens liste.
Håndteringsmodusene skiller seg fra
hverandre i henhold til karakteristikkene
for valgt alternativ.
Velge et element på hovedmenyen uten
undermeny:
- trykk raskt på MODE-knappen for å
velge innstilling for hovedmenyen du
ønsker å endre;
- Trykk på knappene
eller(med enkelte trykk) for å velge
den nye innstillingen;
- trykk raskt på MODE-knappen for å
lagre den nye innstillingen og samtidig
gå til samme punkt på oppsettmenyen
du valgt tidligere.
Velge et element i hovedmenyen med
undermenyen:
- ved å trykke raskt på MODE-knappen
kan du vise undermenyens første
alternativ;
- trykk på knappene
eller(med enkle trykk) for å bla blant
alle alternativer i undermenyen;
MODE
149F1A0304
105
BETJENINGSKNAPPER

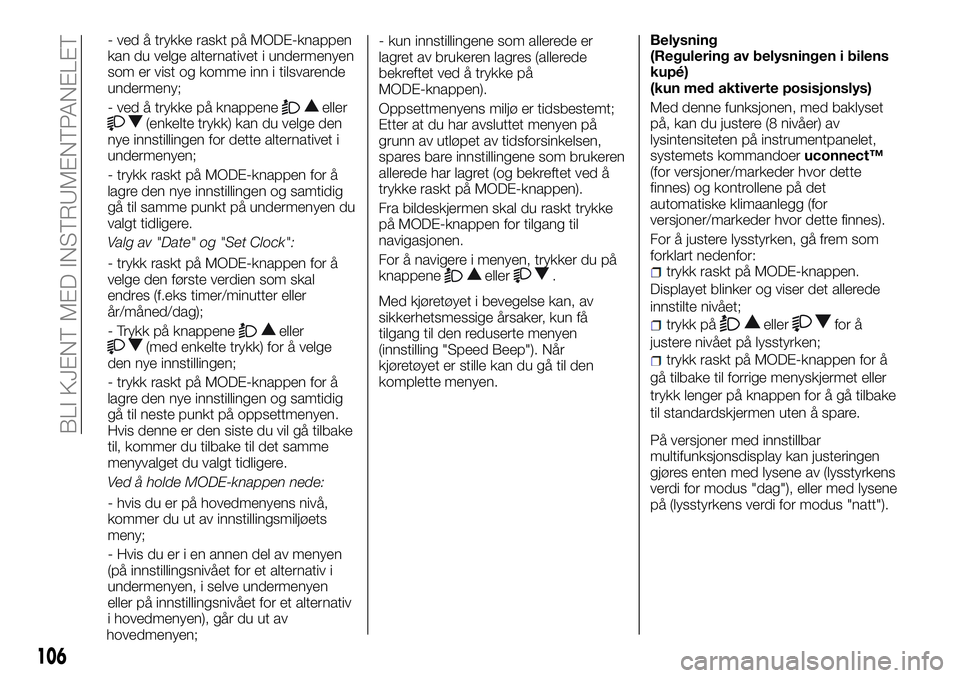

- ved å trykke raskt på MODE-knappen
kan du velge alternativet i undermenyen
som er vist og komme inn i tilsvarende
undermeny;
- ved å trykke på knappene
eller(enkelte trykk) kan du velge den
nye innstillingen for dette alternativet i
undermenyen;
- trykk raskt på MODE-knappen for å
lagre den nye innstillingen og samtidig
gå til samme punkt på undermenyen du
valgt tidligere.
Valg av "Date" og "Set Clock":
- trykk raskt på MODE-knappen for å
velge den første verdien som skal
endres (f.eks timer/minutter eller
år/måned/dag);
- Trykk på knappene
eller(med enkelte trykk) for å velge
den nye innstillingen;
- trykk raskt på MODE-knappen for å
lagre den nye innstillingen og samtidig
gå til neste punkt på oppsettmenyen.
Hvis denne er den siste du vil gå tilbake
til, kommer du tilbake til det samme
menyvalget du valgt tidligere.
Ved å holde MODE-knappen nede:
- hvis du er på hovedmenyens nivå,
kommer du ut av innstillingsmiljøets
meny;
- Hvis du er i en annen del av menyen
(på innstillingsnivået for et alternativ i
undermenyen, i selve undermenyen
eller på innstillingsnivået for et alternativ
i hovedmenyen), går du ut av
hovedmenyen;- kun innstillingene som allerede er
lagret av brukeren lagres (allerede
bekreftet ved å trykke på
MODE-knappen).
Oppsettmenyens miljø er tidsbestemt;
Etter at du har avsluttet menyen på
grunn av utløpet av tidsforsinkelsen,
spares bare innstillingene som brukeren
allerede har lagret (og bekreftet ved å
trykke raskt på MODE-knappen).
Fra bildeskjermen skal du raskt trykke
på MODE-knappen for tilgang til
navigasjonen.
For å navigere i menyen, trykker du på
knappene
eller.
Med kjøretøyet i bevegelse kan, av
sikkerhetsmessige årsaker, kun få
tilgang til den reduserte menyen
(innstilling "Speed Beep"). Når
kjøretøyet er stille kan du gå til den
komplette menyen.Belysning
(Regulering av belysningen i bilens
kupé)
(kun med aktiverte posisjonslys)
Med denne funksjonen, med baklyset
på, kan du justere (8 nivåer) av
lysintensiteten på instrumentpanelet,
systemets kommandoeruconnect™
(for versjoner/markeder hvor dette
finnes) og kontrollene på det
automatiske klimaanlegg (for
versjoner/markeder hvor dette finnes).
For å justere lysstyrken, gå frem som
forklart nedenfor:trykk raskt på MODE-knappen.
Displayet blinker og viser det allerede
innstilte nivået;
trykk påellerfor å
justere nivået på lysstyrken;
trykk raskt på MODE-knappen for å
gå tilbake til forrige menyskjermet eller
trykk lenger på knappen for å gå tilbake
til standardskjermen uten å spare.
På versjoner med innstillbar
multifunksjonsdisplay kan justeringen
gjøres enten med lysene av (lysstyrkens
verdi for modus "dag"), eller med lysene
på (lysstyrkens verdi for modus "natt").
106
BLI KJENT MED INSTRUMENTPANELET
