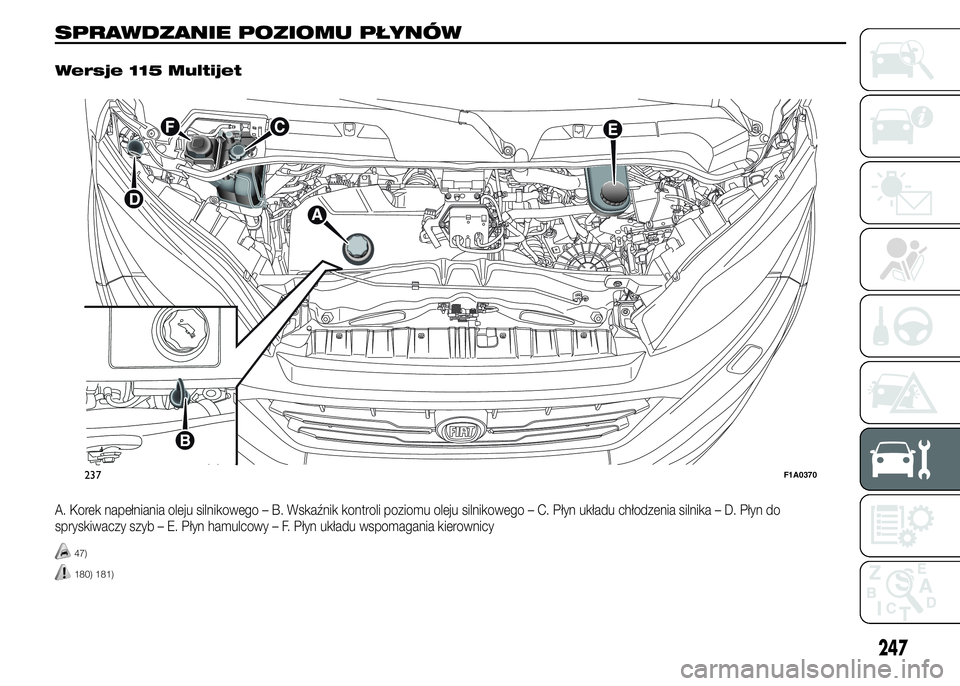

SPRAWDZANIE POZIOMU PŁYNÓW.
Wersje 115 Multijet
A. Korek napełniania oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyb – E. Płyn hamulcowy – F. Płyn układu wspomagania kierownicy
47)
180) 181)
237F1A0370
247

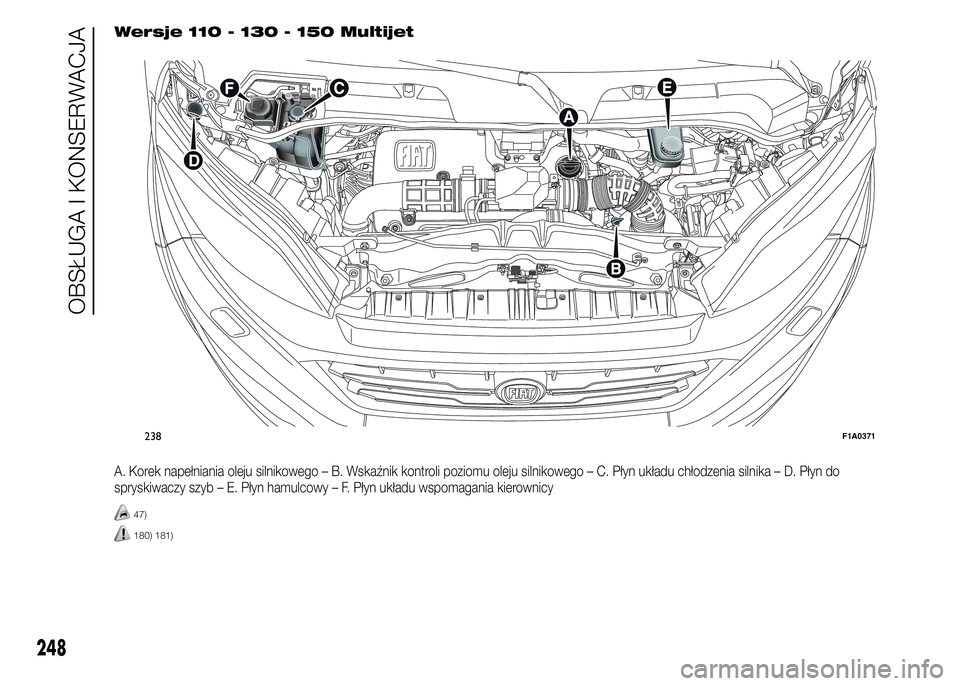

Wersje 110 - 130 - 150 Multijet
A. Korek napełniania oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyb – E. Płyn hamulcowy – F. Płyn układu wspomagania kierownicy
47)
180) 181)
238F1A0371
248
OBSŁUGA I KONSERWACJA

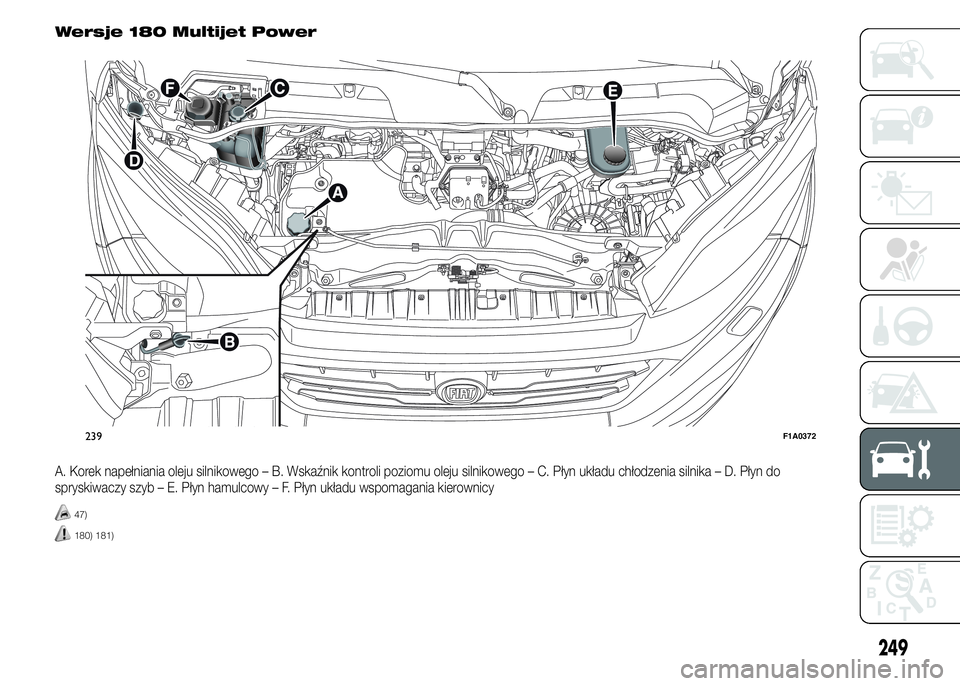

Wersje 180 Multijet Power
A. Korek napełniania oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyb – E. Płyn hamulcowy – F. Płyn układu wspomagania kierownicy
47)
180) 181)
239F1A0372
249

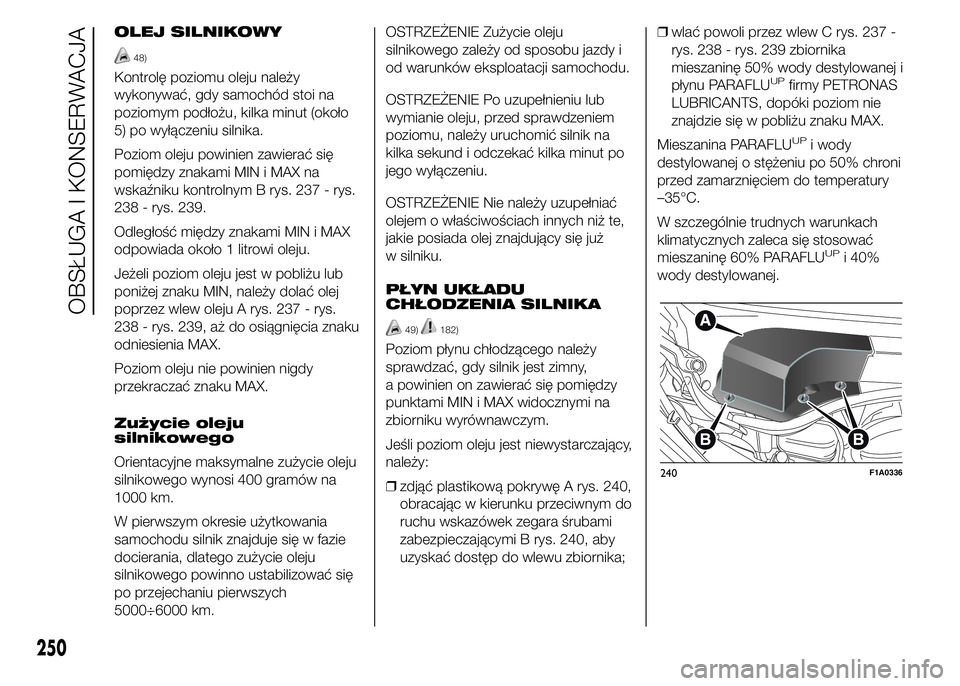

OLEJ SILNIKOWY
48)
Kontrolę poziomu oleju należy
wykonywać, gdy samochód stoi na
poziomym podłożu, kilka minut (około
5) po wyłączeniu silnika.
Poziom oleju powinien zawierać się
pomiędzy znakami MIN i MAX na
wskaźniku kontrolnym B rys. 237 - rys.
238 - rys. 239.
Odległość między znakami MIN i MAX
odpowiada około 1 litrowi oleju.
Jeżeli poziom oleju jest w pobliżu lub
poniżej znaku MIN, należy dolać olej
poprzez wlew oleju A rys. 237 - rys.
238 - rys. 239, aż do osiągnięcia znaku
odniesienia MAX.
Poziom oleju nie powinien nigdy
przekraczać znaku MAX.
Zużycie oleju
silnikowego
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1000 km.
W pierwszym okresie użytkowania
samochodu silnik znajduje się w fazie
docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować się
po przejechaniu pierwszych
5000÷6000 km.OSTRZEŻENIE Zużycie oleju
silnikowego zależy od sposobu jazdy i
od warunków eksploatacji samochodu.
OSTRZEŻENIE Po uzupełnieniu lub
wymianie oleju, przed sprawdzeniem
poziomu, należy uruchomić silnik na
kilka sekund i odczekać kilka minut po
jego wyłączeniu.
OSTRZEŻENIE Nie należy uzupełniać
olejem o właściwościach innych niż te,
jakie posiada olej znajdujący się już
w silniku.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
49)182)
Poziom płynu chłodzącego należy
sprawdzać, gdy silnik jest zimny,
a powinien on zawierać się pomiędzy
punktami MIN i MAX widocznymi na
zbiorniku wyrównawczym.
Jeśli poziom oleju jest niewystarczający,
należy:
❒zdjąć plastikową pokrywę A rys. 240,
obracając w kierunku przeciwnym do
ruchu wskazówek zegara śrubami
zabezpieczającymi B rys. 240, aby
uzyskać dostęp do wlewu zbiornika;❒wlać powoli przez wlew C rys. 237 -
rys. 238 - rys. 239 zbiornika
mieszaninę 50% wody destylowanej i
płynu PARAFLU
UPfirmy PETRONAS
LUBRICANTS, dopóki poziom nie
znajdzie się w pobliżu znaku MAX.
Mieszanina PARAFLU
UPi wody
destylowanej o stężeniu po 50% chroni
przed zamarznięciem do temperatury
–35°C.
W szczególnie trudnych warunkach
klimatycznych zaleca się stosować
mieszaninę 60% PARAFLU
UPi 40%
wody destylowanej.
240F1A0336
250
OBSŁUGA I KONSERWACJA

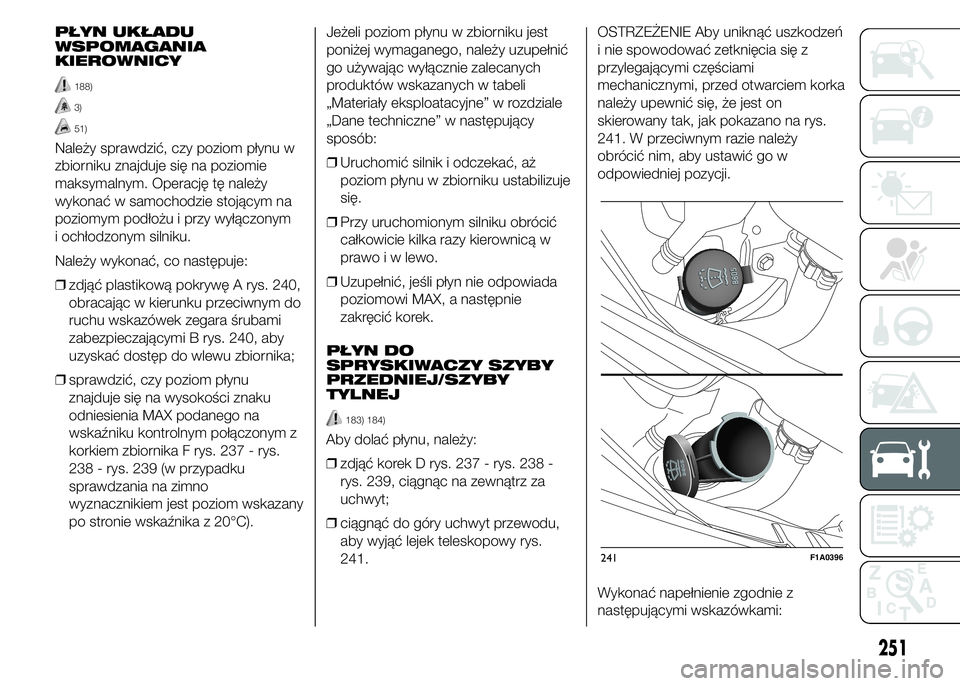

PŁYN UKŁADU
WSPOMAGANIA
KIEROWNICY
188)
3)
51)
Należy sprawdzić, czy poziom płynu w
zbiorniku znajduje się na poziomie
maksymalnym. Operację tę należy
wykonać w samochodzie stojącym na
poziomym podłożu i przy wyłączonym
i ochłodzonym silniku.
Należy wykonać, co następuje:
❒zdjąć plastikową pokrywę A rys. 240,
obracając w kierunku przeciwnym do
ruchu wskazówek zegara śrubami
zabezpieczającymi B rys. 240, aby
uzyskać dostęp do wlewu zbiornika;
❒sprawdzić, czy poziom płynu
znajduje się na wysokości znaku
odniesienia MAX podanego na
wskaźniku kontrolnym połączonym z
korkiem zbiornika F rys. 237 - rys.
238 - rys. 239 (w przypadku
sprawdzania na zimno
wyznacznikiem jest poziom wskazany
po stronie wskaźnika z 20°C).Jeżeli poziom płynu w zbiorniku jest
poniżej wymaganego, należy uzupełnić
go używając wyłącznie zalecanych
produktów wskazanych w tabeli
„Materiały eksploatacyjne” w rozdziale
„Dane techniczne” w następujący
sposób:
❒Uruchomić silnik i odczekać, aż
poziom płynu w zbiorniku ustabilizuje
się.
❒Przy uruchomionym silniku obrócić
całkowicie kilka razy kierownicą w
prawo i w lewo.
❒Uzupełnić, jeśli płyn nie odpowiada
poziomowi MAX, a następnie
zakręcić korek.
PŁYN DO
SPRYSKIWACZY SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
183) 184)
Aby dolać płynu, należy:
❒zdjąć korek D rys. 237 - rys. 238 -
rys. 239, ciągnąc na zewnątrz za
uchwyt;
❒ciągnąć do góry uchwyt przewodu,
aby wyjąć lejek teleskopowy rys.
241.OSTRZEŻENIE Aby uniknąć uszkodzeń
i nie spowodować zetknięcia się z
przylegającymi częściami
mechanicznymi, przed otwarciem korka
należy upewnić się, że jest on
skierowany tak, jak pokazano na rys.
241. W przeciwnym razie należy
obrócić nim, aby ustawić go w
odpowiedniej pozycji.
Wykonać napełnienie zgodnie z
następującymi wskazówkami:
241F1A0396
251

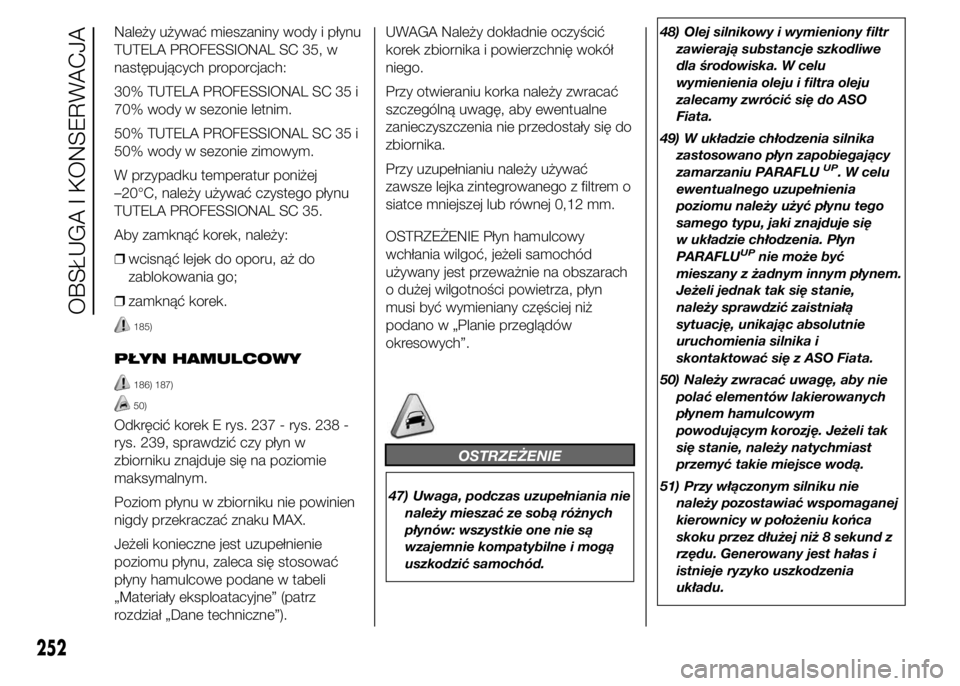

Należy używać mieszaniny wody i płynu
TUTELA PROFESSIONAL SC 35, w
następujących proporcjach:
30% TUTELA PROFESSIONAL SC 35 i
70% wody w sezonie letnim.
50% TUTELA PROFESSIONAL SC 35 i
50% wody w sezonie zimowym.
W przypadku temperatur poniżej
–20°C, należy używać czystego płynu
TUTELA PROFESSIONAL SC 35.
Aby zamknąć korek, należy:
❒wcisnąć lejek do oporu, aż do
zablokowania go;
❒zamknąć korek.
185)
PŁYN HAMULCOWY
186) 187)
50)
Odkręcić korek E rys. 237 - rys. 238 -
rys. 239, sprawdzić czy płyn w
zbiorniku znajduje się na poziomie
maksymalnym.
Poziom płynu w zbiorniku nie powinien
nigdy przekraczać znaku MAX.
Jeżeli konieczne jest uzupełnienie
poziomu płynu, zaleca się stosować
płyny hamulcowe podane w tabeli
„Materiały eksploatacyjne” (patrz
rozdział „Dane techniczne”).UWAGA Należy dokładnie oczyścić
korek zbiornika i powierzchnię wokół
niego.
Przy otwieraniu korka należy zwracać
szczególną uwagę, aby ewentualne
zanieczyszczenia nie przedostały się do
zbiornika.
Przy uzupełnianiu należy używać
zawsze lejka zintegrowanego z filtrem o
siatce mniejszej lub równej 0,12 mm.
OSTRZEŻENIE Płyn hamulcowy
wchłania wilgoć, jeżeli samochód
używany jest przeważnie na obszarach
o dużej wilgotności powietrza, płyn
musi być wymieniany częściej niż
podano w „Planie przeglądów
okresowych”.
OSTRZEŻENIE
47) Uwaga, podczas uzupełniania nie
należy mieszać ze sobą różnych
płynów: wszystkie one nie są
wzajemnie kompatybilne i mogą
uszkodzić samochód.48) Olej silnikowy i wymieniony filtr
zawierają substancje szkodliwe
dla środowiska. W celu
wymienienia oleju i filtra oleju
zalecamy zwrócić się do ASO
Fiata.
49) W układzie chłodzenia silnika
zastosowano płyn zapobiegający
zamarzaniu PARAFLU
UP. W celu
ewentualnego uzupełnienia
poziomu należy użyć płynu tego
samego typu, jaki znajduje się
w układzie chłodzenia. Płyn
PARAFLU
UPnie może być
mieszany z żadnym innym płynem.
Jeżeli jednak tak się stanie,
należy sprawdzić zaistniałą
sytuację, unikając absolutnie
uruchomienia silnika i
skontaktować się z ASO Fiata.
50) Należy zwracać uwagę, aby nie
polać elementów lakierowanych
płynem hamulcowym
powodującym korozję. Jeżeli tak
się stanie, należy natychmiast
przemyć takie miejsce wodą.
51) Przy włączonym silniku nie
należy pozostawiać wspomaganej
kierownicy w położeniu końca
skoku przez dłużej niż 8 sekund z
rzędu. Generowany jest hałas i
istnieje ryzyko uszkodzenia
układu.
252
OBSŁUGA I KONSERWACJA

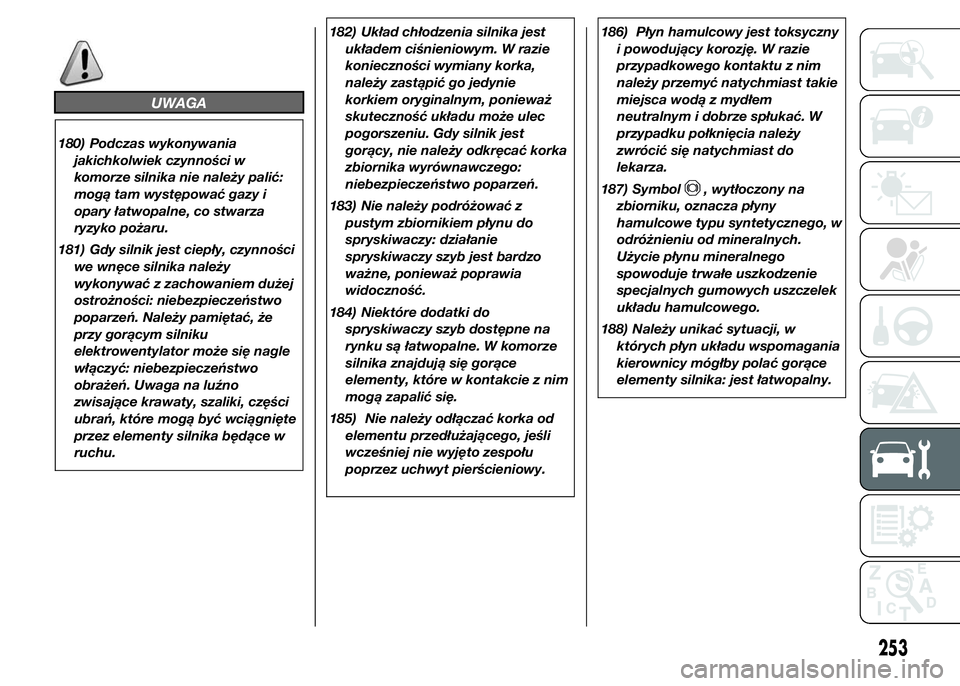

UWAGA
180) Podczas wykonywania
jakichkolwiek czynności w
komorze silnika nie należy palić:
mogą tam występować gazy i
opary łatwopalne, co stwarza
ryzyko pożaru.
181) Gdy silnik jest ciepły, czynności
we wnęce silnika należy
wykonywać z zachowaniem dużej
ostrożności: niebezpieczeństwo
poparzeń. Należy pamiętać, że
przy gorącym silniku
elektrowentylator może się nagle
włączyć: niebezpieczeństwo
obrażeń. Uwaga na luźno
zwisające krawaty, szaliki, części
ubrań, które mogą być wciągnięte
przez elementy silnika będące w
ruchu.182) Układ chłodzenia silnika jest
układem ciśnieniowym. W razie
konieczności wymiany korka,
należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest
gorący, nie należy odkręcać korka
zbiornika wyrównawczego:
niebezpieczeństwo poparzeń.
183) Nie należy podróżować z
pustym zbiornikiem płynu do
spryskiwaczy: działanie
spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia
widoczność.
184) Niektóre dodatki do
spryskiwaczy szyb dostępne na
rynku są łatwopalne. W komorze
silnika znajdują się gorące
elementy, które w kontakcie z nim
mogą zapalić się.
185) Nie należy odłączać korka od
elementu przedłużającego, jeśli
wcześniej nie wyjęto zespołu
poprzez uchwyt pierścieniowy.186) Płyn hamulcowy jest toksyczny
i powodujący korozję. W razie
przypadkowego kontaktu z nim
należy przemyć natychmiast takie
miejsca wodą z mydłem
neutralnym i dobrze spłukać. W
przypadku połknięcia należy
zwrócić się natychmiast do
lekarza.
187) Symbol
, wytłoczony na
zbiorniku, oznacza płyny
hamulcowe typu syntetycznego, w
odróżnieniu od mineralnych.
Użycie płynu mineralnego
spowoduje trwałe uszkodzenie
specjalnych gumowych uszczelek
układu hamulcowego.
188) Należy unikać sytuacji, w
których płyn układu wspomagania
kierownicy mógłby polać gorące
elementy silnika: jest łatwopalny.
253

OSTRZEŻENIE
3) Zużycie płynu układu
wspomagania jest niewielkie;
jeżeli po napełnieniu okazałoby się
konieczne kolejne uzupełnienie
poziomu płynu w krótkim czasie,
układ należy poddać
skontrolowaniu przez ASO Fiata w
celu sprawdzenia ewentualnych
wycieków.

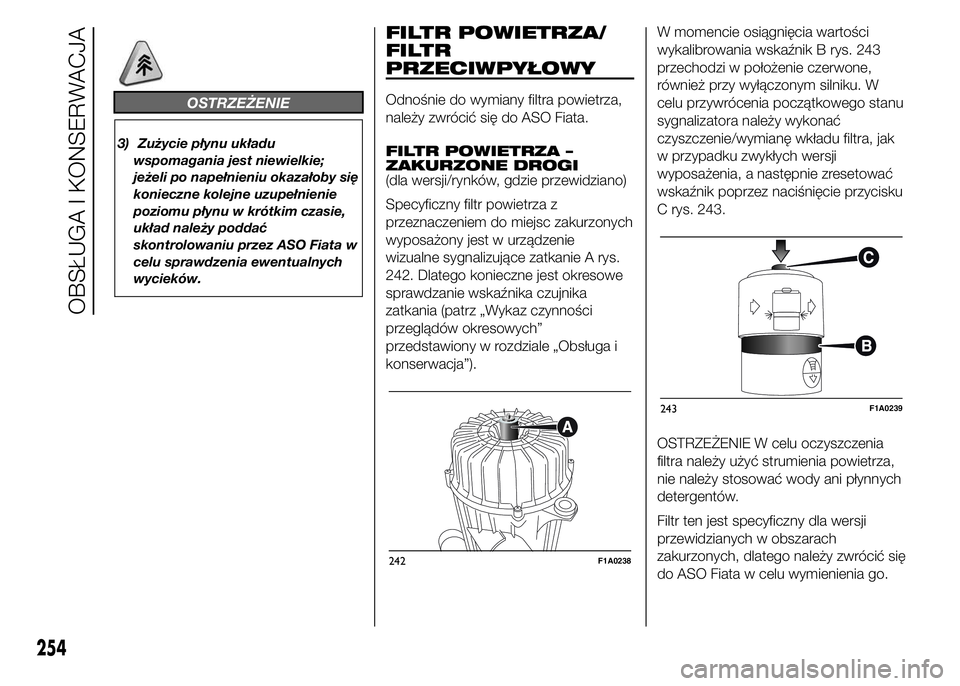

FILTR POWIETRZA/
FILTR
PRZECIWPYŁOWY
Odnośnie do wymiany filtra powietrza,
należy zwrócić się do ASO Fiata.
FILTR POWIETRZA –
ZAKURZONE DROGI
(dla wersji/rynków, gdzie przewidziano)
Specyficzny filtr powietrza z
przeznaczeniem do miejsc zakurzonych
wyposażony jest w urządzenie
wizualne sygnalizujące zatkanie A rys.
242. Dlatego konieczne jest okresowe
sprawdzanie wskaźnika czujnika
zatkania (patrz „Wykaz czynności
przeglądów okresowych”
przedstawiony w rozdziale „Obsługa i
konserwacja”).W momencie osiągnięcia wartości
wykalibrowania wskaźnik B rys. 243
przechodzi w położenie czerwone,
również przy wyłączonym silniku. W
celu przywrócenia początkowego stanu
sygnalizatora należy wykonać
czyszczenie/wymianę wkładu filtra, jak
w przypadku zwykłych wersji
wyposażenia, a następnie zresetować
wskaźnik poprzez naciśnięcie przycisku
C rys. 243.
OSTRZEŻENIE W celu oczyszczenia
filtra należy użyć strumienia powietrza,
nie należy stosować wody ani płynnych
detergentów.
Filtr ten jest specyficzny dla wersji
przewidzianych w obszarach
zakurzonych, dlatego należy zwrócić się
do ASO Fiata w celu wymienienia go.
242F1A0238
243F1A0239
254
OBSŁUGA I KONSERWACJA

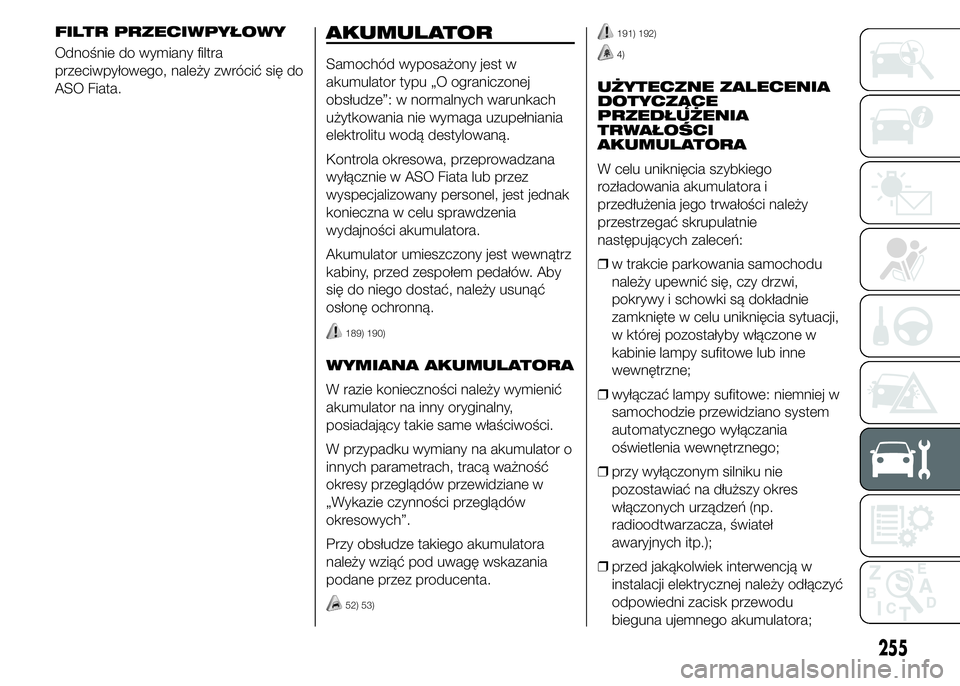

FILTR PRZECIWPYŁOWY
Odnośnie do wymiany filtra
przeciwpyłowego, należy zwrócić się do
ASO Fiata.AKUMULATOR
Samochód wyposażony jest w
akumulator typu „O ograniczonej
obsłudze”: w normalnych warunkach
użytkowania nie wymaga uzupełniania
elektrolitu wodą destylowaną.
Kontrola okresowa, przeprowadzana
wyłącznie w ASO Fiata lub przez
wyspecjalizowany personel, jest jednak
konieczna w celu sprawdzenia
wydajności akumulatora.
Akumulator umieszczony jest wewnątrz
kabiny, przed zespołem pedałów. Aby
się do niego dostać, należy usunąć
osłonę ochronną.
189) 190)
WYMIANA AKUMULATORA
W razie konieczności należy wymienić
akumulator na inny oryginalny,
posiadający takie same właściwości.
W przypadku wymiany na akumulator o
innych parametrach, tracą ważność
okresy przeglądów przewidziane w
„Wykazie czynności przeglądów
okresowych”.
Przy obsłudze takiego akumulatora
należy wziąć pod uwagę wskazania
podane przez producenta.
52) 53)
191) 192)
4)
UŻYTECZNE ZALECENIA
DOTYCZĄCE
PRZEDŁUŻENIA
TRWAŁOŚCI
AKUMULATORA
W celu uniknięcia szybkiego
rozładowania akumulatora i
przedłużenia jego trwałości należy
przestrzegać skrupulatnie
następujących zaleceń:
❒w trakcie parkowania samochodu
należy upewnić się, czy drzwi,
pokrywy i schowki są dokładnie
zamknięte w celu uniknięcia sytuacji,
w której pozostałyby włączone w
kabinie lampy sufitowe lub inne
wewnętrzne;
❒wyłączać lampy sufitowe: niemniej w
samochodzie przewidziano system
automatycznego wyłączania
oświetlenia wewnętrznego;
❒przy wyłączonym silniku nie
pozostawiać na dłuższy okres
włączonych urządzeń (np.
radioodtwarzacza, świateł
awaryjnych itp.);
❒przed jakąkolwiek interwencją w
instalacji elektrycznej należy odłączyć
odpowiedni zacisk przewodu
bieguna ujemnego akumulatora;
255

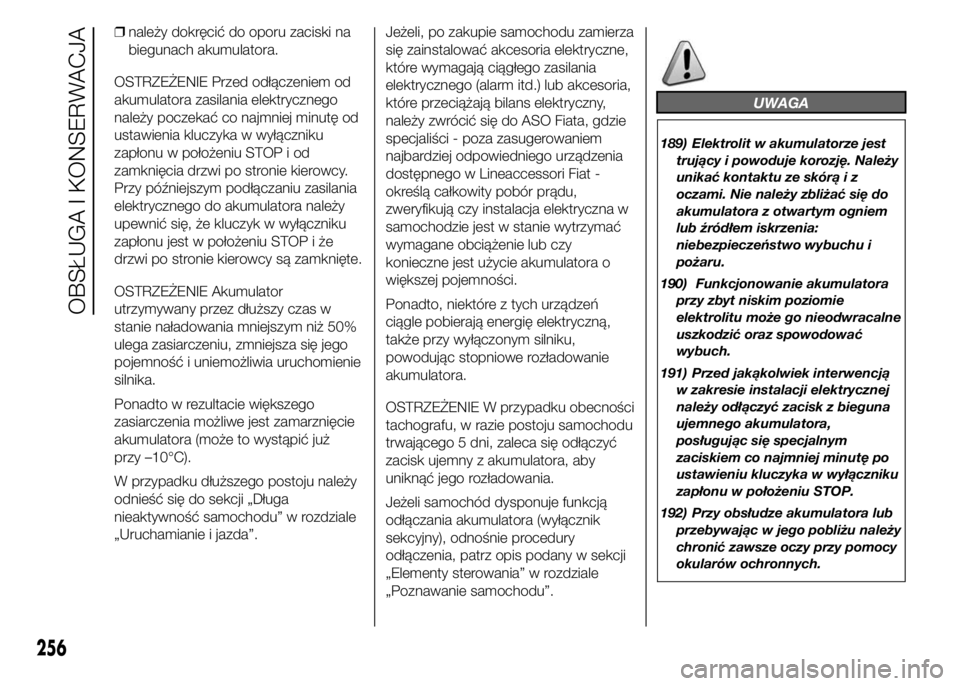

❒należy dokręcić do oporu zaciski na
biegunach akumulatora.
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia kluczyka w wyłączniku
zapłonu w położeniu STOP i od
zamknięcia drzwi po stronie kierowcy.
Przy późniejszym podłączaniu zasilania
elektrycznego do akumulatora należy
upewnić się, że kluczyk w wyłączniku
zapłonu jest w położeniu STOP i że
drzwi po stronie kierowcy są zamknięte.
OSTRZEŻENIE Akumulator
utrzymywany przez dłuższy czas w
stanie naładowania mniejszym niż 50%
ulega zasiarczeniu, zmniejsza się jego
pojemność i uniemożliwia uruchomienie
silnika.
Ponadto w rezultacie większego
zasiarczenia możliwe jest zamarznięcie
akumulatora (może to wystąpić już
przy –10°C).
W przypadku dłuższego postoju należy
odnieść się do sekcji „Długa
nieaktywność samochodu” w rozdziale
„Uruchamianie i jazda”.Jeżeli, po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne,
które wymagają ciągłego zasilania
elektrycznego (alarm itd.) lub akcesoria,
które przeciążają bilans elektryczny,
należy zwrócić się do ASO Fiata, gdzie
specjaliści - poza zasugerowaniem
najbardziej odpowiedniego urządzenia
dostępnego w Lineaccessori Fiat -
określą całkowity pobór prądu,
zweryfikują czy instalacja elektryczna w
samochodzie jest w stanie wytrzymać
wymagane obciążenie lub czy
konieczne jest użycie akumulatora o
większej pojemności.
Ponadto, niektóre z tych urządzeń
ciągle pobierają energię elektryczną,
także przy wyłączonym silniku,
powodując stopniowe rozładowanie
akumulatora.
OSTRZEŻENIE W przypadku obecności
tachografu, w razie postoju samochodu
trwającego 5 dni, zaleca się odłączyć
zacisk ujemny z akumulatora, aby
uniknąć jego rozładowania.
Jeżeli samochód dysponuje funkcją
odłączania akumulatora (wyłącznik
sekcyjny), odnośnie procedury
odłączenia, patrz opis podany w sekcji
„Elementy sterowania” w rozdziale
„Poznawanie samochodu”.
UWAGA
189) Elektrolit w akumulatorze jest
trujący i powoduje korozję. Należy
unikać kontaktu ze skórą i z
oczami. Nie należy zbliżać się do
akumulatora z otwartym ogniem
lub źródłem iskrzenia:
niebezpieczeństwo wybuchu i
pożaru.
190) Funkcjonowanie akumulatora
przy zbyt niskim poziomie
elektrolitu może go nieodwracalne
uszkodzić oraz spowodować
wybuch.
191) Przed jakąkolwiek interwencją
w zakresie instalacji elektrycznej
należy odłączyć zacisk z bieguna
ujemnego akumulatora,
posługując się specjalnym
zaciskiem co najmniej minutę po
ustawieniu kluczyka w wyłączniku
zapłonu w położeniu STOP.
192) Przy obsłudze akumulatora lub
przebywając w jego pobliżu należy
chronić zawsze oczy przy pomocy
okularów ochronnych.
256
OBSŁUGA I KONSERWACJA
