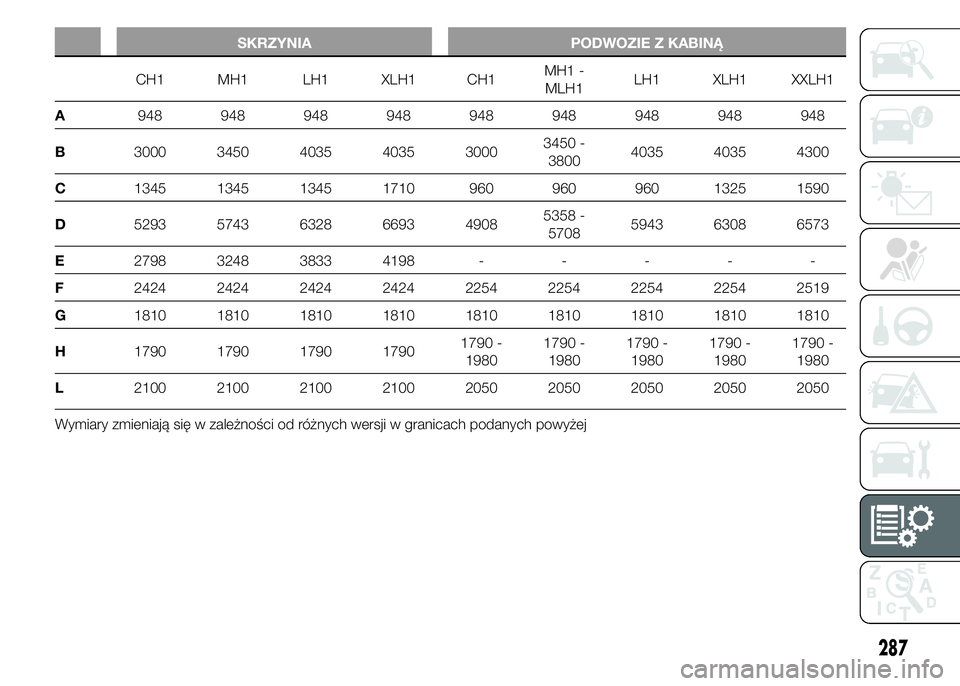

SKRZYNIA PODWOZIE Z KABINĄ
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
287

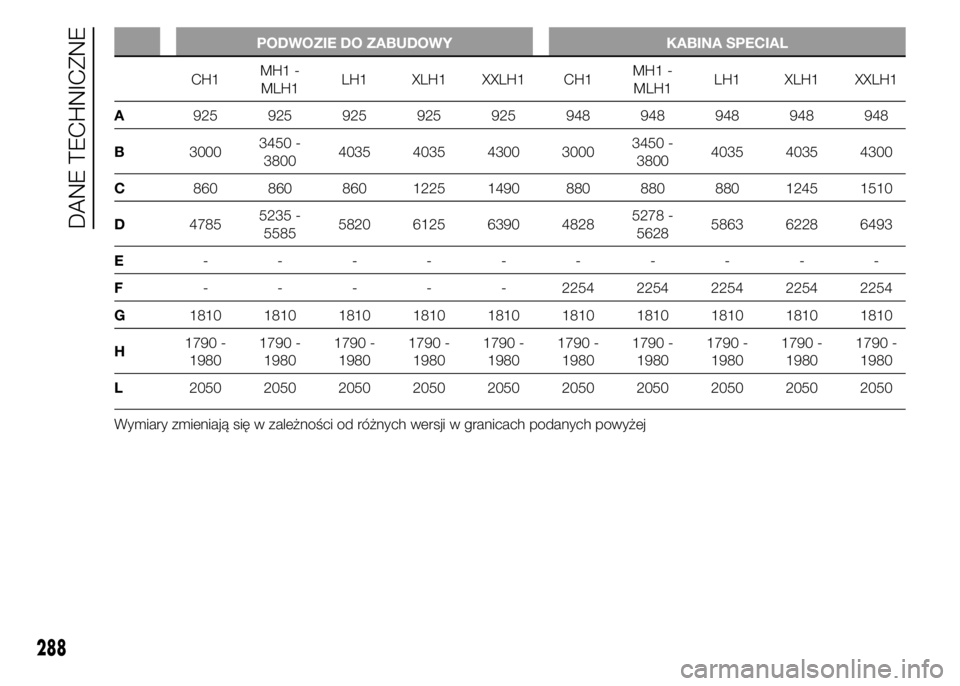

PODWOZIE DO ZABUDOWY KABINA SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
288
DANE TECHNICZNE

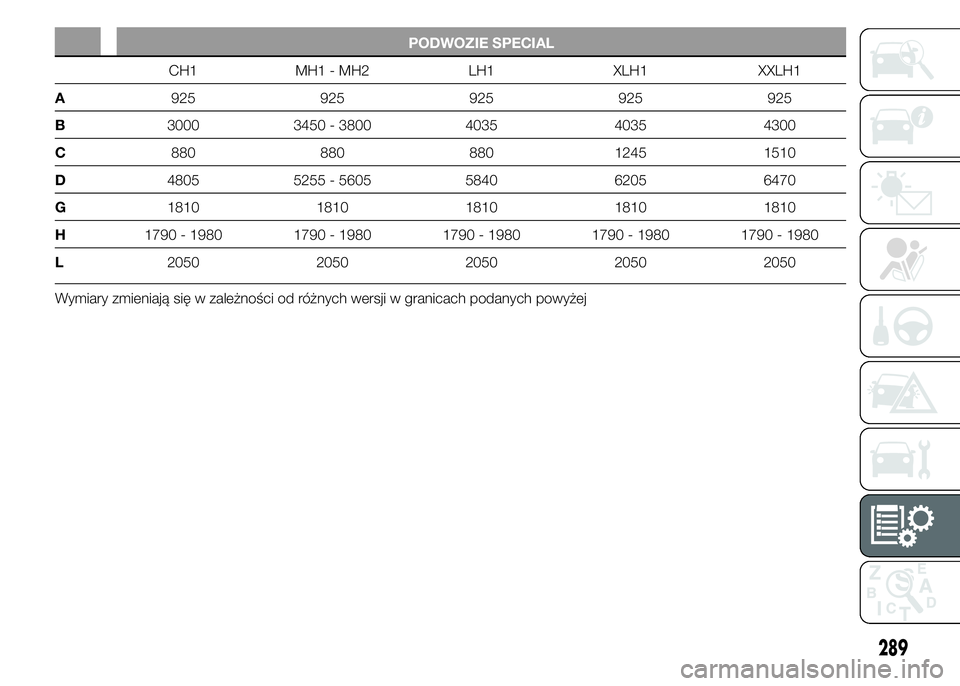

PODWOZIE SPECIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
289

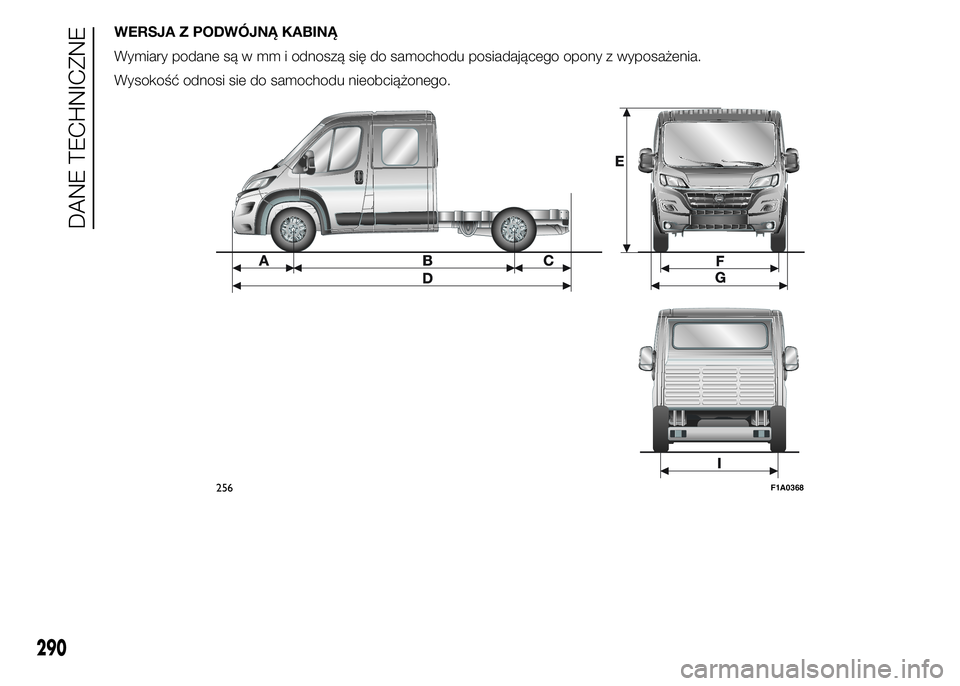

WERSJA Z PODWÓJNĄ KABINĄ
Wymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia.
Wysokość odnosi sie do samochodu nieobciążonego.
256F1A0368
290
DANE TECHNICZNE

PODWÓJNA KABINA
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Wymiary zmieniają się w zależności od różnych wersji w granicach podanych powyżej
291

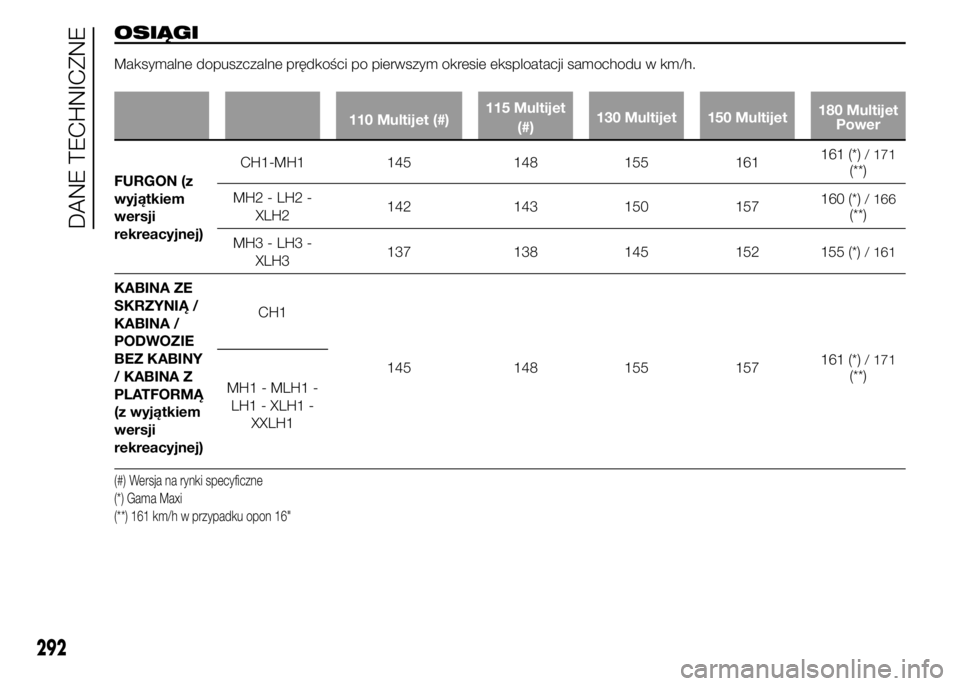

OSIĄGI
Maksymalne dopuszczalne prędkości po pierwszym okresie eksploatacji samochodu w km/h.
110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
FURGON (z
wyjątkiem
wersji
rekreacyjnej)CH1-MH1 145 148 155 161161 (*)
/ 171(**)
MH2 - LH2 -
XLH2142 143 150 157160 (*)
/ 166(**)
MH3 - LH3 -
XLH3137 138 145 152 155 (*)
/ 161
KABINA ZE
SKRZYNIĄ /
KABINA /
PODWOZIE
BEZ KABINY
/ KABINA Z
PLATFORMĄ
(z wyjątkiem
wersji
rekreacyjnej)CH1
145 148 155 157161 (*)
/ 171(**)
MH1 - MLH1 -
LH1 - XLH1 -
XXLH1
(#) Wersja na rynki specyficzne
(*) Gama Maxi
(**) 161 km/h w przypadku opon 16"
292
DANE TECHNICZNE

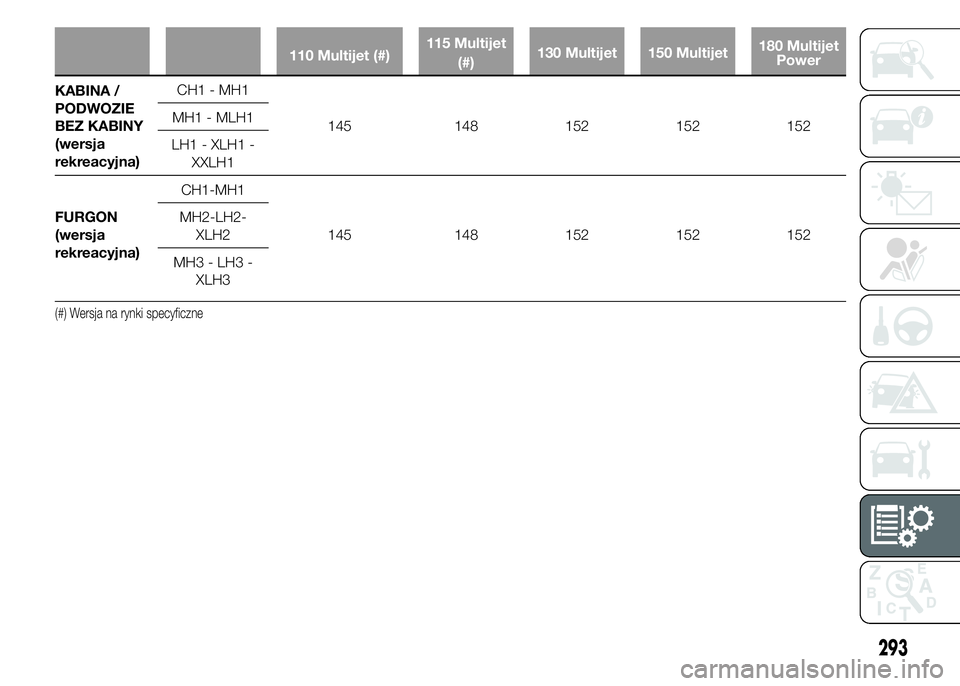

110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
KABINA /
PODWOZIE
BEZ KABINY
(wersja
rekreacyjna)CH1 - MH1
145 148 152 152 152 MH1 - MLH1
LH1 - XLH1 -
XXLH1
FURGON
(wersja
rekreacyjna)CH1-MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3 - LH3 -
XLH3
(#) Wersja na rynki specyficzne
293

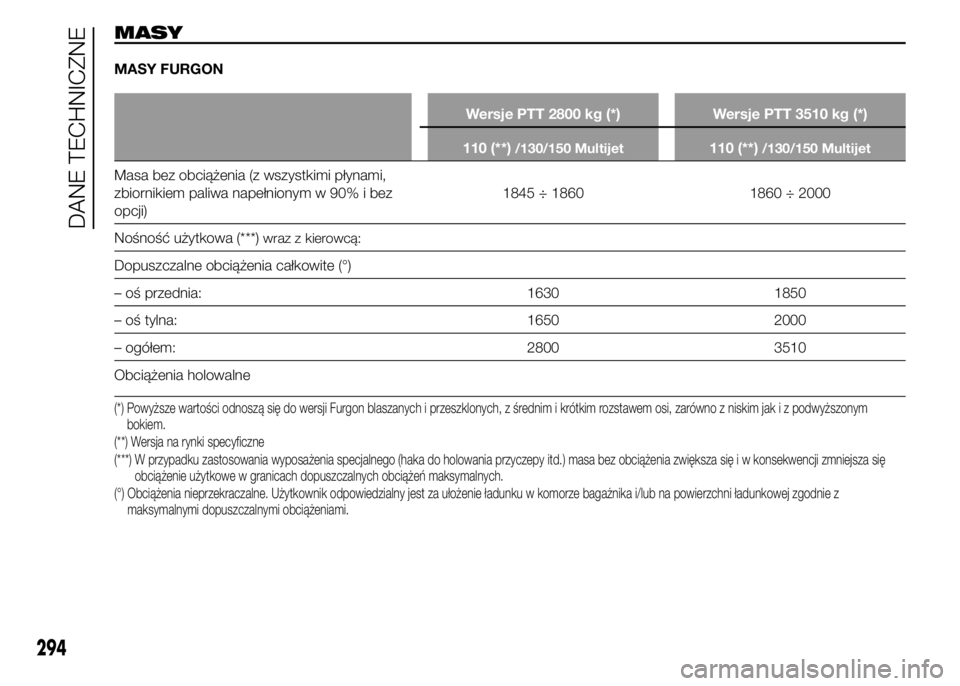

MASY
MASY FURGON
Wersje PTT 2800 kg (*) Wersje PTT 3510 kg (*)
110 (**)
/130/150 Multijet110 (**)/130/150 Multijet
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1845 ÷ 1860 1860 ÷ 2000
Nośność użytkowa (***)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (°)
– oś przednia: 1630 1850
– oś tylna: 1650 2000
– ogółem: 2800 3510
Obciążenia holowalne
(*) Powyższe wartości odnoszą się do wersji Furgon blaszanych i przeszklonych, z średnim i krótkim rozstawem osi, zarówno z niskim jak i z podwyższonym
bokiem.
(**) Wersja na rynki specyficzne
(***) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(°) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodniez
maksymalnymi dopuszczalnymi obciążeniami.
294
DANE TECHNICZNE

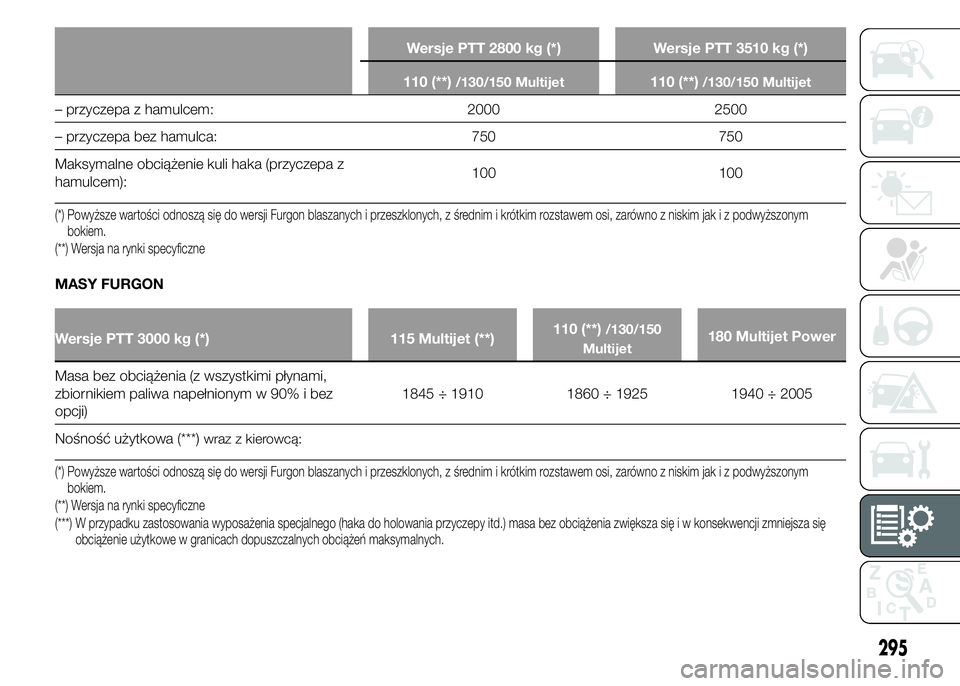

Wersje PTT 2800 kg (*) Wersje PTT 3510 kg (*)
110 (**)
/130/150 Multijet110 (**)/130/150 Multijet
– przyczepa z hamulcem: 2000 2500
– przyczepa bez hamulca: 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100
(*) Powyższe wartości odnoszą się do wersji Furgon blaszanych i przeszklonych, z średnim i krótkim rozstawem osi, zarówno z niskim jak i z podwyższonym
bokiem.
(**) Wersja na rynki specyficzne
MASY FURGON
Wersje PTT 3000 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Nośność użytkowa (***)
wraz z kierowcą:
(*) Powyższe wartości odnoszą się do wersji Furgon blaszanych i przeszklonych, z średnim i krótkim rozstawem osi, zarówno z niskim jak i z podwyższonym
bokiem.
(**) Wersja na rynki specyficzne
(***) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
295

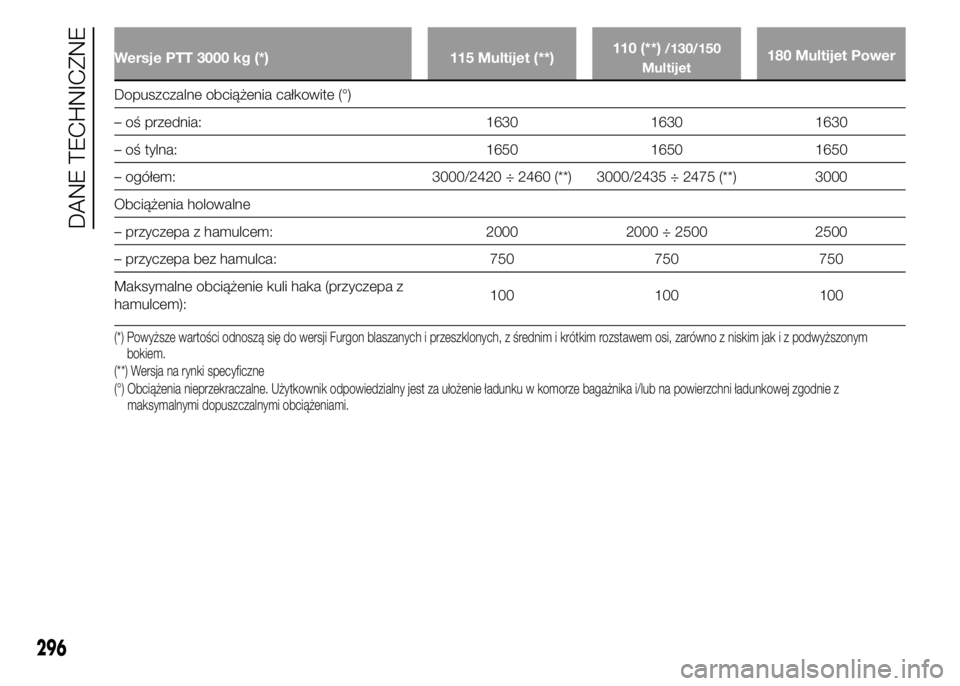

Wersje PTT 3000 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Dopuszczalne obciążenia całkowite (°)
– oś przednia: 1630 1630 1630
– oś tylna: 1650 1650 1650
– ogółem: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Powyższe wartości odnoszą się do wersji Furgon blaszanych i przeszklonych, z średnim i krótkim rozstawem osi, zarówno z niskim jak i z podwyższonym
bokiem.
(**) Wersja na rynki specyficzne
(°) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodniez
maksymalnymi dopuszczalnymi obciążeniami.
296
