FIAT DUCATO 2015 Libretto Uso Manutenzione (in Italian)

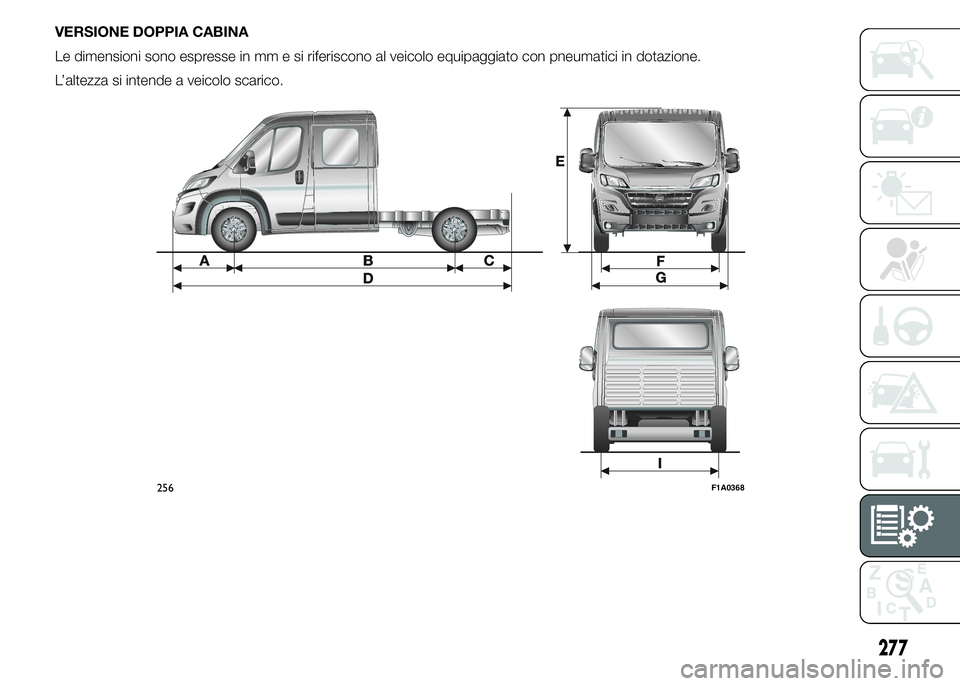

VERSIONE DOPPIA CABINA
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
256F1A0368
277

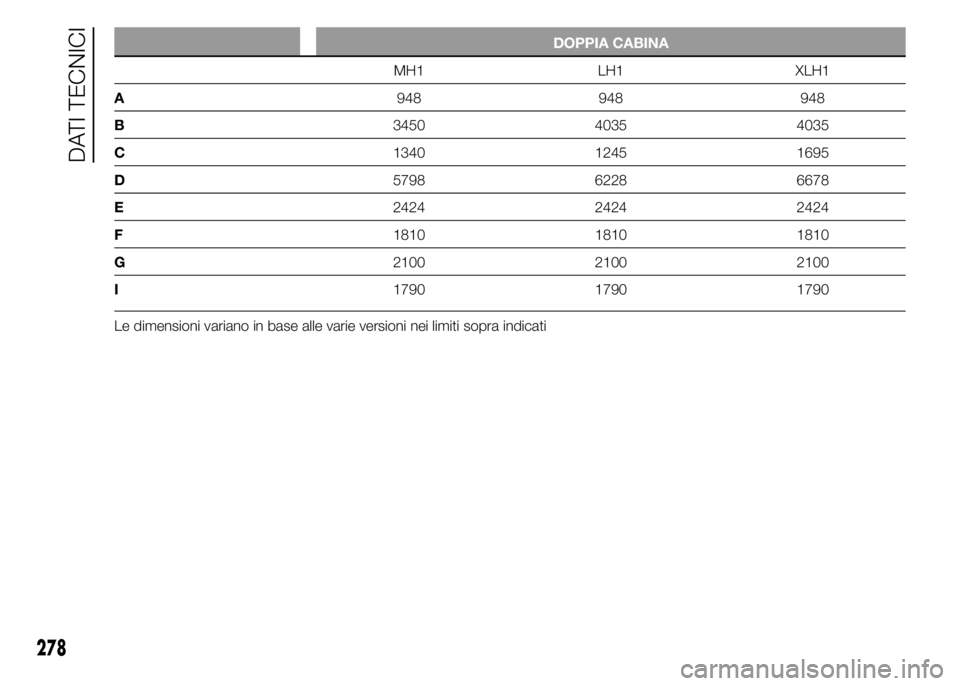

DOPPIA CABINA
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
278
DATI TECNICI

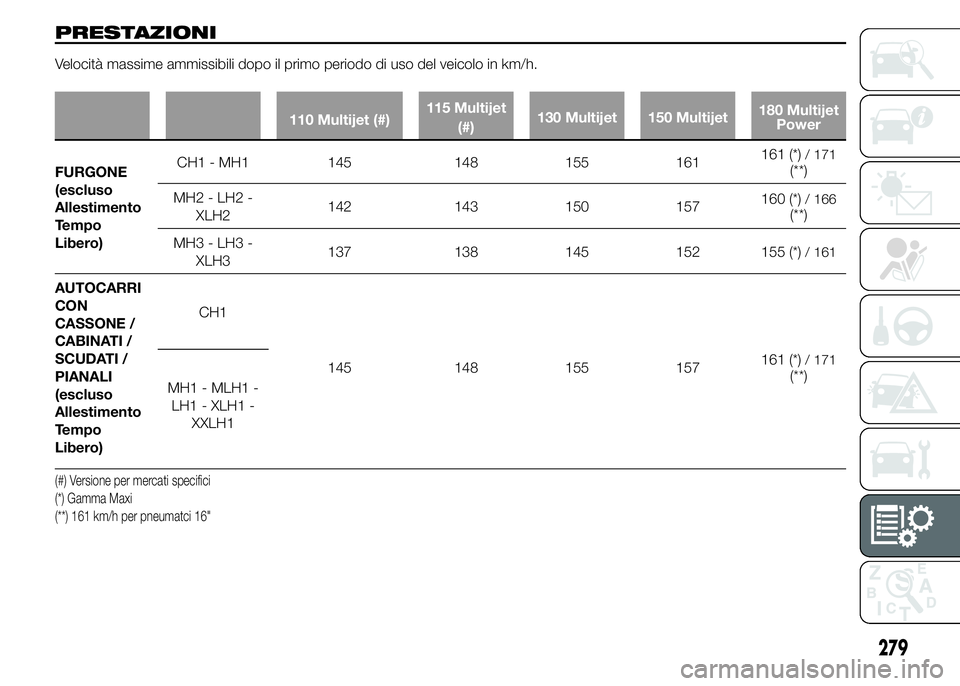

PRESTAZIONI
Velocità massime ammissibili dopo il primo periodo di uso del veicolo in km/h.
110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
FURGONE
(escluso
Allestimento
Tempo
Libero)CH1 - MH1 145 148 155 161161 (*)
/ 171(**)
MH2 - LH2 -
XLH2142 143 150 157160 (*)
/ 166(**)
MH3 - LH3 -
XLH3137 138 145 152 155 (*)
/ 161
AUTOCARRI
CON
CASSONE /
CABINATI /
SCUDATI /
PIANALI
(escluso
Allestimento
Tempo
Libero)CH1
145 148 155 157161 (*)
/ 171(**)
MH1 - MLH1 -
LH1 - XLH1 -
XXLH1
(#) Versione per mercati specifici
(*) Gamma Maxi
(**) 161 km/h per pneumatci 16"
279

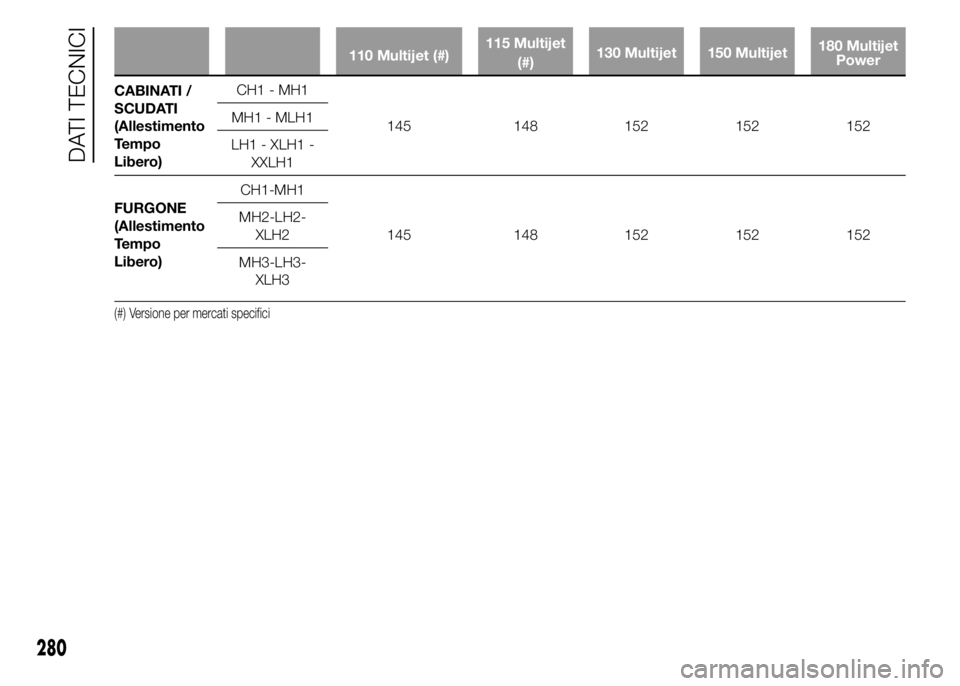

110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
CABINATI /
SCUDATI
(Allestimento
Tempo
Libero)CH1 - MH1
145 148 152 152 152 MH1 - MLH1
LH1 - XLH1 -
XXLH1
FURGONE
(Allestimento
Tempo
Libero)CH1-MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3-LH3-
XLH3
(#) Versione per mercati specifici
280
DATI TECNICI

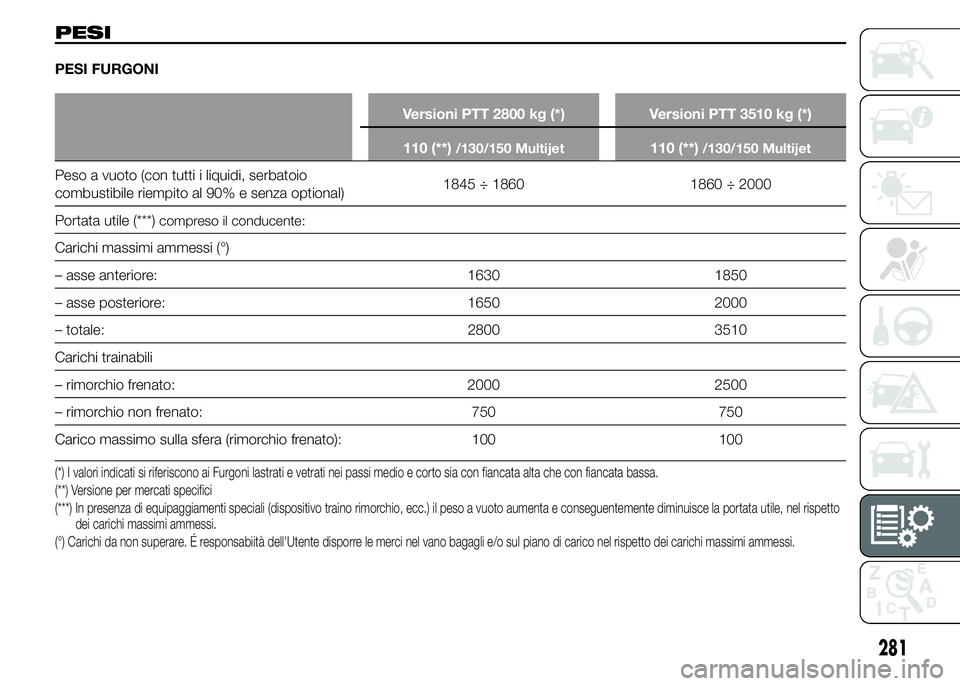

PESI
PESI FURGONI
Versioni PTT 2800 kg (*) Versioni PTT 3510 kg (*)
110 (**)
/130/150 Multijet110 (**)/130/150 Multijet
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1845 ÷ 1860 1860 ÷ 2000
Portata utile (***)
compreso il conducente:
Carichi massimi ammessi (°)
– asse anteriore: 1630 1850
– asse posteriore: 1650 2000
– totale: 2800 3510
Carichi trainabili
– rimorchio frenato: 2000 2500
– rimorchio non frenato: 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100
(*) I valori indicati si riferiscono ai Furgoni lastrati e vetrati nei passi medio e corto sia con fiancata alta che con fiancata bassa.
(**) Versione per mercati specifici
(***) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(°) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
281

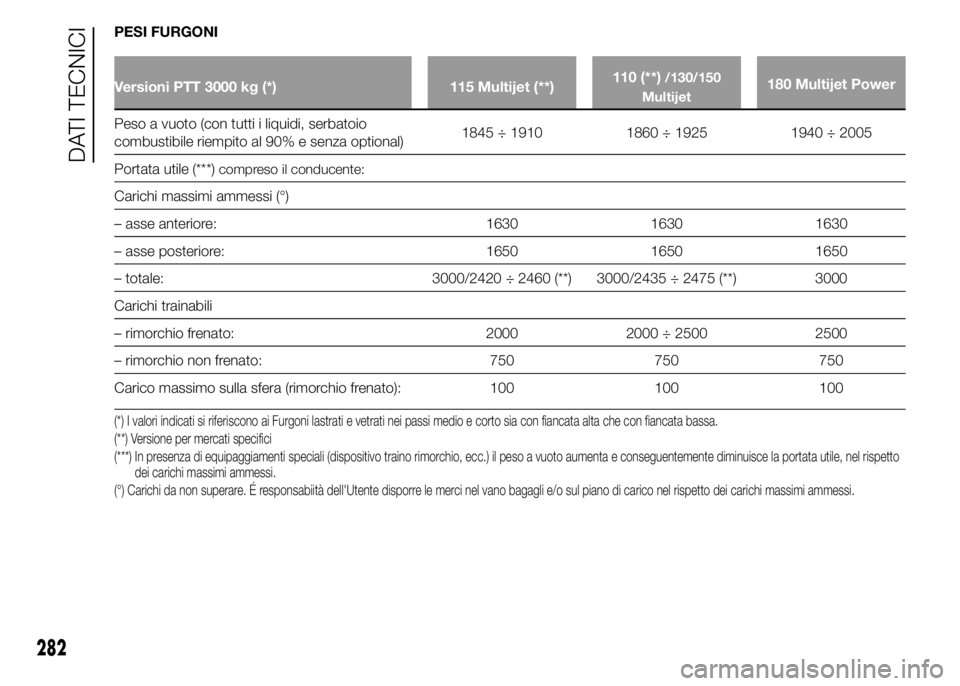

PESI FURGONI
Versioni PTT 3000 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Portata utile (***)
compreso il conducente:
Carichi massimi ammessi (°)
– asse anteriore: 1630 1630 1630
– asse posteriore: 1650 1650 1650
– totale: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) I valori indicati si riferiscono ai Furgoni lastrati e vetrati nei passi medio e corto sia con fiancata alta che con fiancata bassa.
(**) Versione per mercati specifici
(***) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(°) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
282
DATI TECNICI

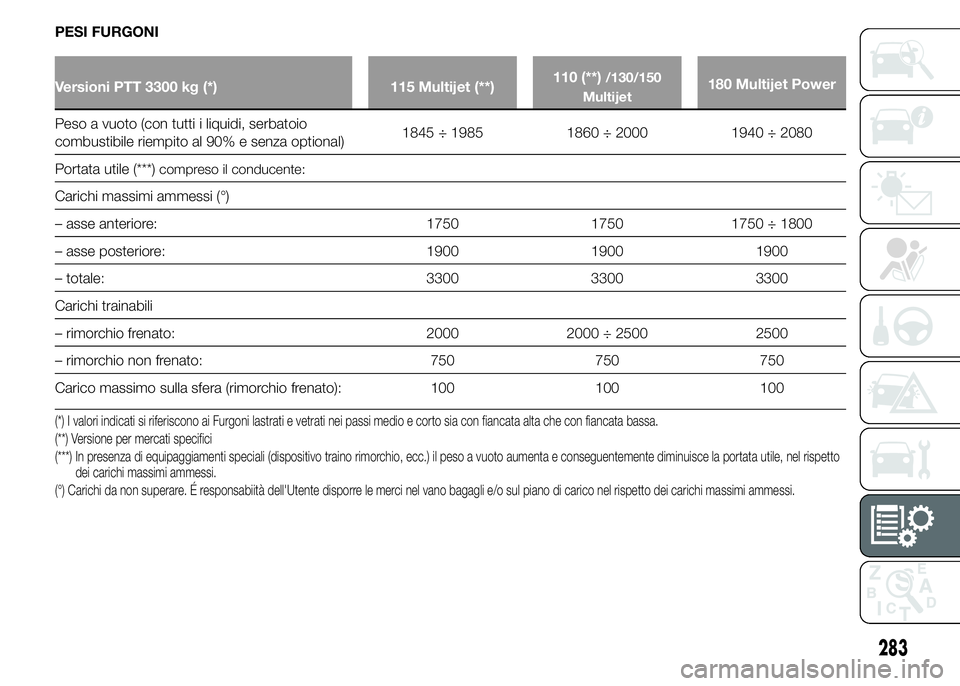

PESI FURGONI
Versioni PTT 3300 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Portata utile (***)
compreso il conducente:
Carichi massimi ammessi (°)
– asse anteriore: 1750 1750 1750 ÷ 1800
– asse posteriore: 1900 1900 1900
– totale: 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) I valori indicati si riferiscono ai Furgoni lastrati e vetrati nei passi medio e corto sia con fiancata alta che con fiancata bassa.
(**) Versione per mercati specifici
(***) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(°) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
283

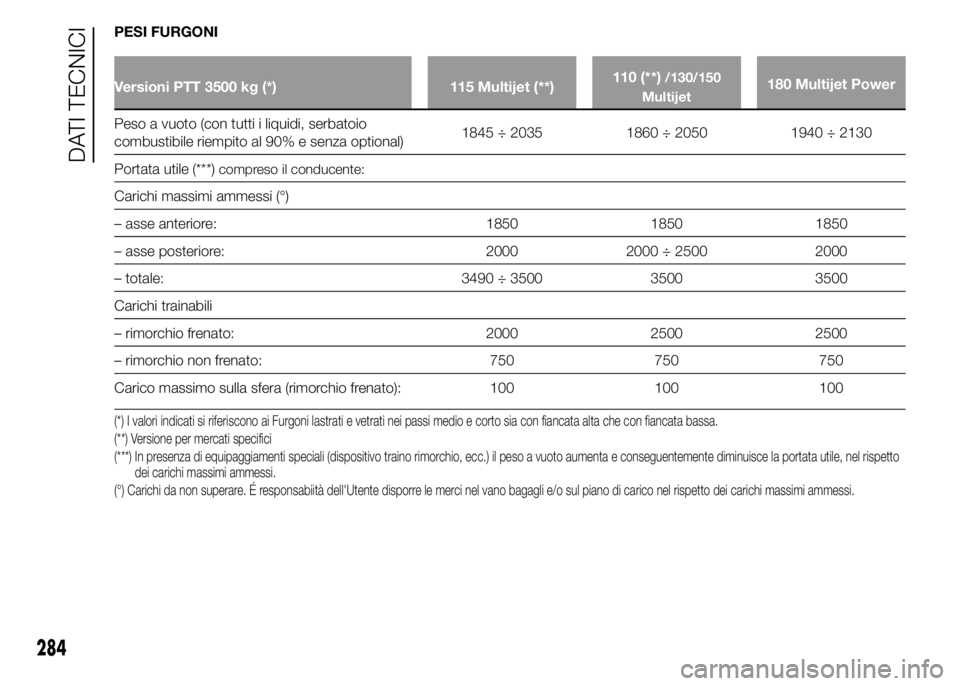

PESI FURGONI
Versioni PTT 3500 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Portata utile (***)
compreso il conducente:
Carichi massimi ammessi (°)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 ÷ 2500 2000
– totale: 3490 ÷ 3500 3500 3500
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) I valori indicati si riferiscono ai Furgoni lastrati e vetrati nei passi medio e corto sia con fiancata alta che con fiancata bassa.
(**) Versione per mercati specifici
(***) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(°) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
284
DATI TECNICI

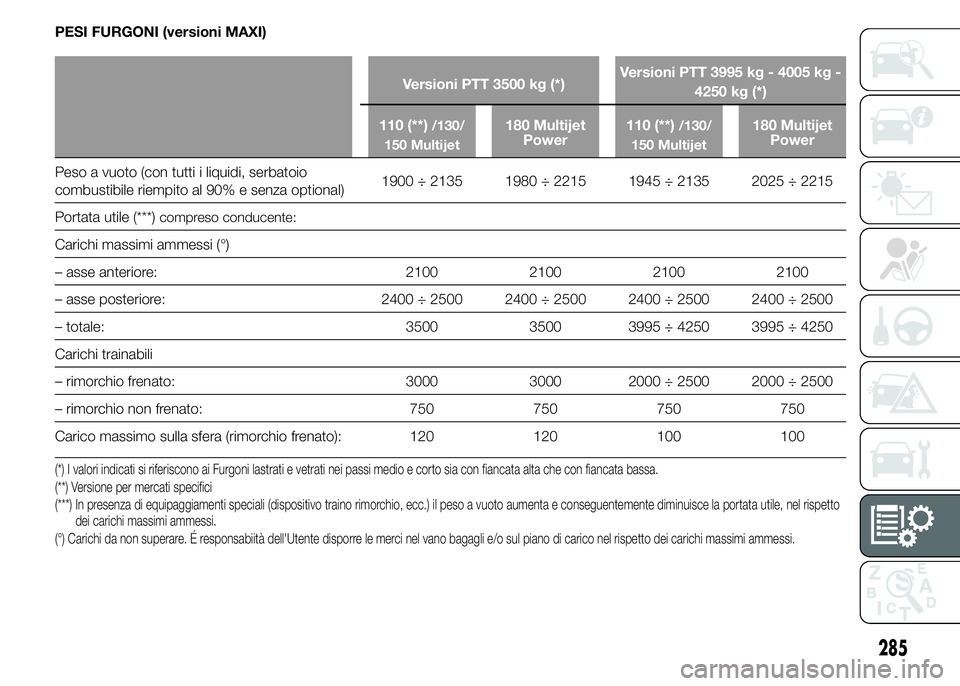

PESI FURGONI (versioni MAXI)
Versioni PTT 3500 kg (*)Versioni PTT 3995 kg - 4005 kg -
4250 kg (*)
110 (**)
/130/
150 Multijet180 Multijet
Power110 (**)/130/
150 Multijet180 Multijet
Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1900 ÷ 2135 1980 ÷ 2215 1945 ÷ 2135 2025 ÷ 2215
Portata utile (***)
compreso conducente:
Carichi massimi ammessi (°)
– asse anteriore: 2100 2100 2100 2100
– asse posteriore: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– totale: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Carichi trainabili
– rimorchio frenato: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– rimorchio non frenato: 750 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 120 120 100 100
(*) I valori indicati si riferiscono ai Furgoni lastrati e vetrati nei passi medio e corto sia con fiancata alta che con fiancata bassa.
(**) Versione per mercati specifici
(***) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(°) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
285

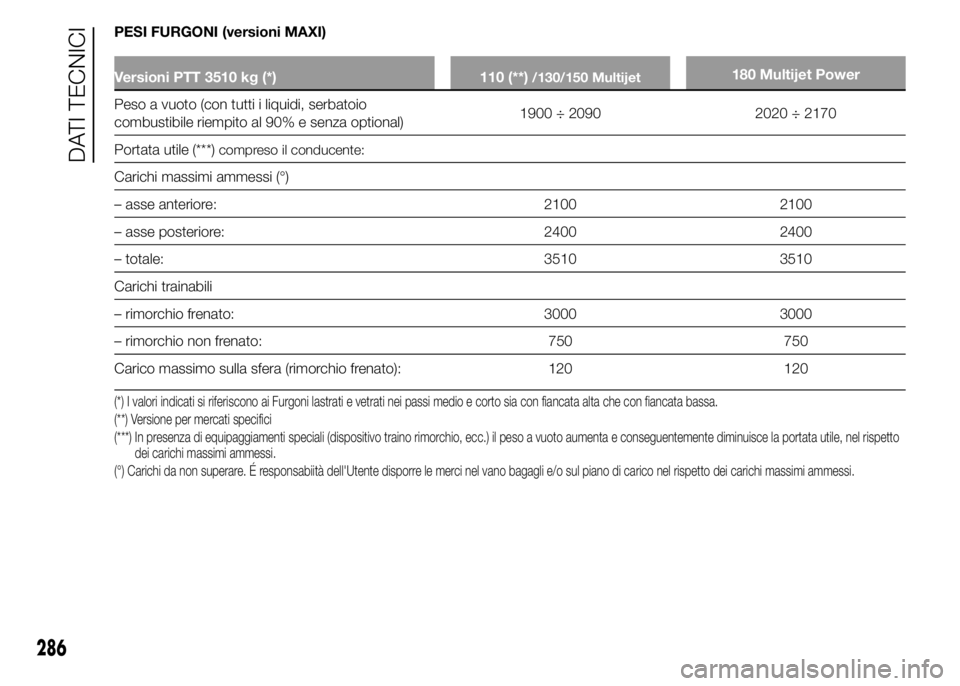

PESI FURGONI (versioni MAXI)
Versioni PTT 3510 kg (*) 110 (**)/130/150 Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1900 ÷ 2090 2020 ÷ 2170
Portata utile (***)
compreso il conducente:
Carichi massimi ammessi (°)
– asse anteriore: 2100 2100
– asse posteriore: 2400 2400
– totale: 3510 3510
Carichi trainabili
– rimorchio frenato: 3000 3000
– rimorchio non frenato: 750 750
Carico massimo sulla sfera (rimorchio frenato): 120 120
(*) I valori indicati si riferiscono ai Furgoni lastrati e vetrati nei passi medio e corto sia con fiancata alta che con fiancata bassa.
(**) Versione per mercati specifici
(***) In presenza di equipaggiamenti speciali (dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto
dei carichi massimi ammessi.
(°) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
286
