FIAT DUCATO 2015 Libretto Uso Manutenzione (in Italian)

Versioni 180 Multijet Power
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
180) 181)
239F1A0372
237

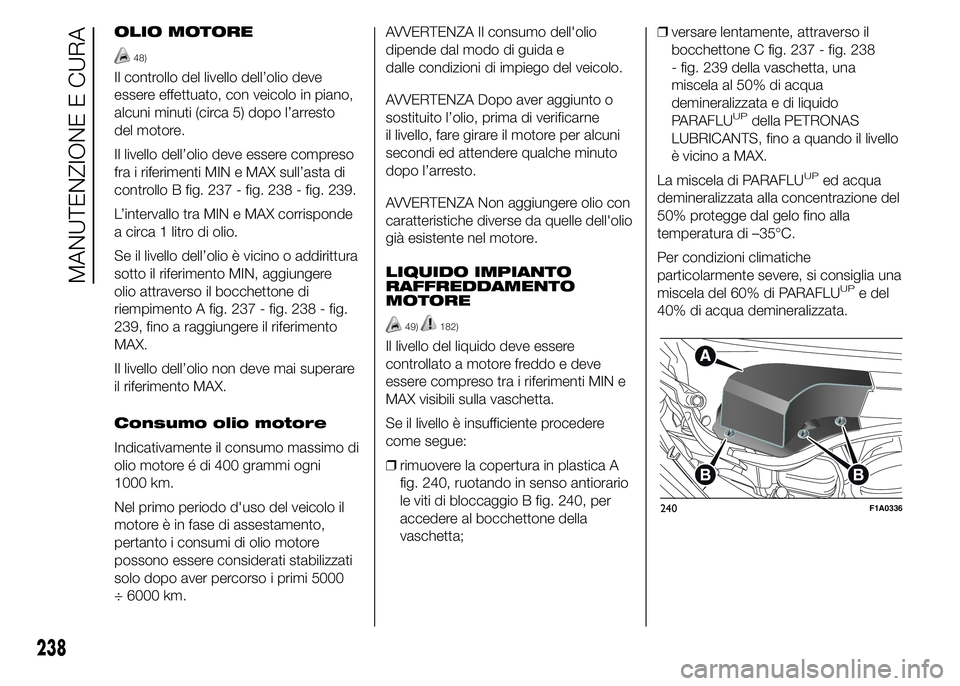

OLIO MOTORE
48)
Il controllo del livello dell’olio deve
essere effettuato, con veicolo in piano,
alcuni minuti (circa 5) dopo l’arresto
del motore.
Il livello dell’olio deve essere compreso
fra i riferimenti MIN e MAX sull’asta di
controllo B fig. 237 - fig. 238 - fig. 239.
L’intervallo tra MIN e MAX corrisponde
a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere
olio attraverso il bocchettone di
riempimento A fig. 237 - fig. 238 - fig.
239, fino a raggiungere il riferimento
MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.
Consumo olio motore
Indicativamente il consumo massimo di
olio motore é di 400 grammi ogni
1000 km.
Nel primo periodo d'uso del veicolo il
motore è in fase di assestamento,
pertanto i consumi di olio motore
possono essere considerati stabilizzati
solo dopo aver percorso i primi 5000
÷ 6000 km.AVVERTENZA Il consumo dell'olio
dipende dal modo di guida e
dalle condizioni di impiego del veicolo.
AVVERTENZA Dopo aver aggiunto o
sostituito l’olio, prima di verificarne
il livello, fare girare il motore per alcuni
secondi ed attendere qualche minuto
dopo l’arresto.
AVVERTENZA Non aggiungere olio con
caratteristiche diverse da quelle dell'olio
già esistente nel motore.
LIQUIDO IMPIANTO
RAFFREDDAMENTO
MOTORE
49)182)
Il livello del liquido deve essere
controllato a motore freddo e deve
essere compreso tra i riferimenti MIN e
MAX visibili sulla vaschetta.
Se il livello è insufficiente procedere
come segue:
❒rimuovere la copertura in plastica A
fig. 240, ruotando in senso antiorario
le viti di bloccaggio B fig. 240, per
accedere al bocchettone della
vaschetta;❒versare lentamente, attraverso il
bocchettone C fig. 237 - fig. 238
- fig. 239 della vaschetta, una
miscela al 50% di acqua
demineralizzata e di liquido
PARAFLU
UPdella PETRONAS
LUBRICANTS, fino a quando il livello
è vicino a MAX.
La miscela di PARAFLU
UPed acqua
demineralizzata alla concentrazione del
50% protegge dal gelo fino alla
temperatura di –35°C.
Per condizioni climatiche
particolarmente severe, si consiglia una
miscela del 60% di PARAFLU
UPe del
40% di acqua demineralizzata.
240F1A0336
238
MANUTENZIONE E CURA

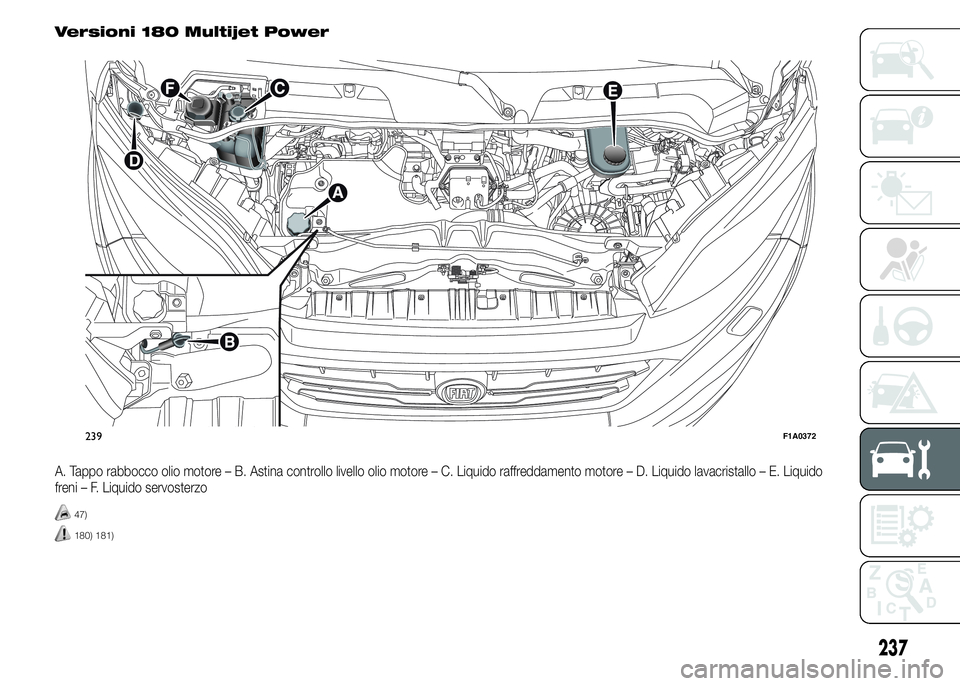

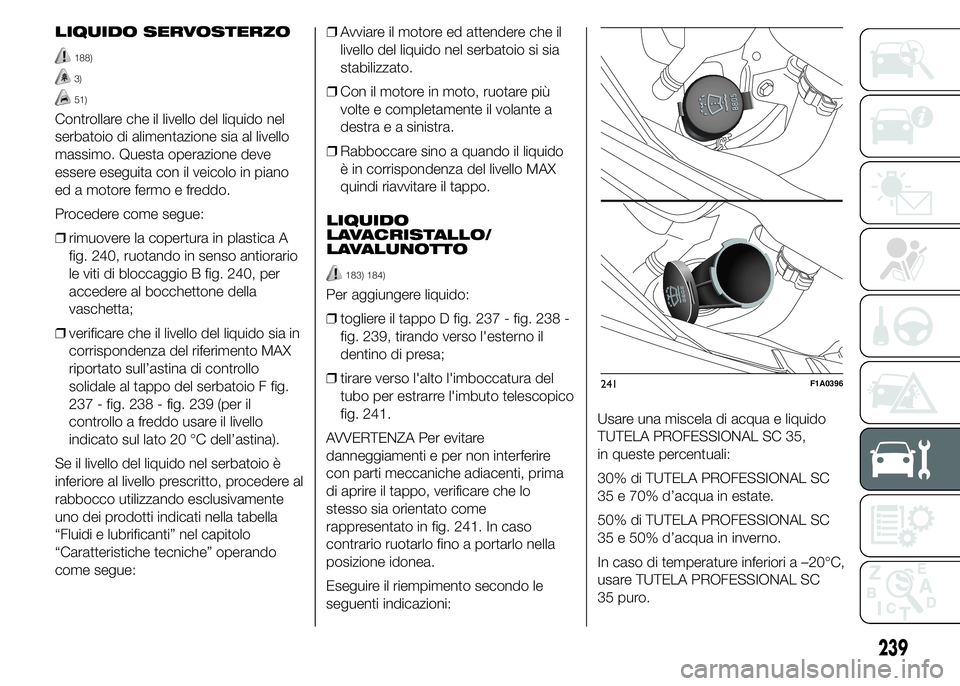

LIQUIDO SERVOSTERZO
188)
3)
51)
Controllare che il livello del liquido nel
serbatoio di alimentazione sia al livello
massimo. Questa operazione deve
essere eseguita con il veicolo in piano
ed a motore fermo e freddo.
Procedere come segue:
❒rimuovere la copertura in plastica A
fig. 240, ruotando in senso antiorario
le viti di bloccaggio B fig. 240, per
accedere al bocchettone della
vaschetta;
❒verificare che il livello del liquido sia in
corrispondenza del riferimento MAX
riportato sull’astina di controllo
solidale al tappo del serbatoio F fig.
237 - fig. 238 - fig. 239 (per il
controllo a freddo usare il livello
indicato sul lato 20 °C dell’astina).
Se il livello del liquido nel serbatoio è
inferiore al livello prescritto, procedere al
rabbocco utilizzando esclusivamente
uno dei prodotti indicati nella tabella
“Fluidi e lubrificanti” nel capitolo
“Caratteristiche tecniche” operando
come segue:❒Avviare il motore ed attendere che il
livello del liquido nel serbatoio si sia
stabilizzato.
❒Con il motore in moto, ruotare più
volte e completamente il volante a
destra e a sinistra.
❒Rabboccare sino a quando il liquido
è in corrispondenza del livello MAX
quindi riavvitare il tappo.
LIQUIDO
LAVACRISTALLO/
LAVALUNOTTO
183) 184)
Per aggiungere liquido:
❒togliere il tappo D fig. 237 - fig. 238 -
fig. 239, tirando verso l'esterno il
dentino di presa;
❒tirare verso l'alto l'imboccatura del
tubo per estrarre l'imbuto telescopico
fig. 241.
AVVERTENZA Per evitare
danneggiamenti e per non interferire
con parti meccaniche adiacenti, prima
di aprire il tappo, verificare che lo
stesso sia orientato come
rappresentato in fig. 241. In caso
contrario ruotarlo fino a portarlo nella
posizione idonea.
Eseguire il riempimento secondo le
seguenti indicazioni:Usare una miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35,
in queste percentuali:
30% di TUTELA PROFESSIONAL SC
35 e 70% d’acqua in estate.
50% di TUTELA PROFESSIONAL SC
35 e 50% d’acqua in inverno.
In caso di temperature inferiori a –20°C,
usare TUTELA PROFESSIONAL SC
35 puro.
241F1A0396
239

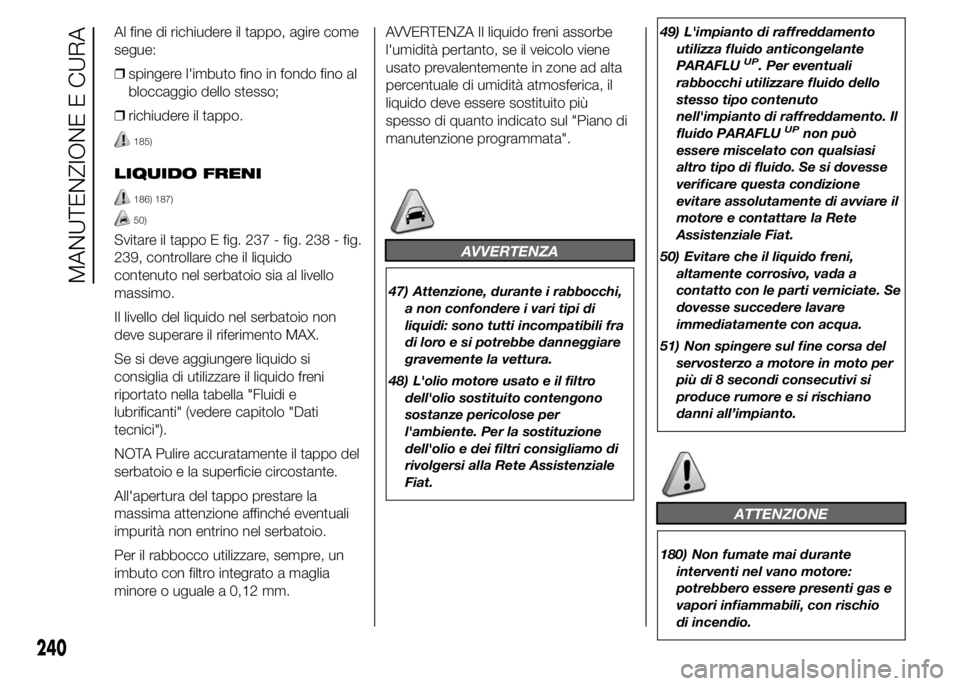

Al fine di richiudere il tappo, agire come
segue:
❒spingere l'imbuto fino in fondo fino al
bloccaggio dello stesso;
❒richiudere il tappo.
185)
LIQUIDO FRENI
186) 187)
50)
Svitare il tappo E fig. 237 - fig. 238 - fig.
239, controllare che il liquido
contenuto nel serbatoio sia al livello
massimo.
Il livello del liquido nel serbatoio non
deve superare il riferimento MAX.
Se si deve aggiungere liquido si
consiglia di utilizzare il liquido freni
riportato nella tabella "Fluidi e
lubrificanti" (vedere capitolo "Dati
tecnici").
NOTA Pulire accuratamente il tappo del
serbatoio e la superficie circostante.
All'apertura del tappo prestare la
massima attenzione affinché eventuali
impurità non entrino nel serbatoio.
Per il rabbocco utilizzare, sempre, un
imbuto con filtro integrato a maglia
minore o uguale a 0,12 mm.AVVERTENZA Il liquido freni assorbe
l'umidità pertanto, se il veicolo viene
usato prevalentemente in zone ad alta
percentuale di umidità atmosferica, il
liquido deve essere sostituito più
spesso di quanto indicato sul "Piano di
manutenzione programmata".AVVERTENZA
47) Attenzione, durante i rabbocchi,
a non confondere i vari tipi di
liquidi: sono tutti incompatibili fra
di loro e si potrebbe danneggiare
gravemente la vettura.
48) L'olio motore usato e il filtro
dell'olio sostituito contengono
sostanze pericolose per
l'ambiente. Per la sostituzione
dell'olio e dei filtri consigliamo di
rivolgersi alla Rete Assistenziale
Fiat.49) L'impianto di raffreddamento
utilizza fluido anticongelante
PARAFLU
UP. Per eventuali
rabbocchi utilizzare fluido dello
stesso tipo contenuto
nell'impianto di raffreddamento. Il
fluido PARAFLU
UPnon può
essere miscelato con qualsiasi
altro tipo di fluido. Se si dovesse
verificare questa condizione
evitare assolutamente di avviare il
motore e contattare la Rete
Assistenziale Fiat.
50) Evitare che il liquido freni,
altamente corrosivo, vada a
contatto con le parti verniciate. Se
dovesse succedere lavare
immediatamente con acqua.
51) Non spingere sul fine corsa del
servosterzo a motore in moto per
più di 8 secondi consecutivi si
produce rumore e si rischiano
danni all’impianto.
ATTENZIONE
180) Non fumate mai durante
interventi nel vano motore:
potrebbero essere presenti gas e
vapori infiammabili, con rischio
di incendio.

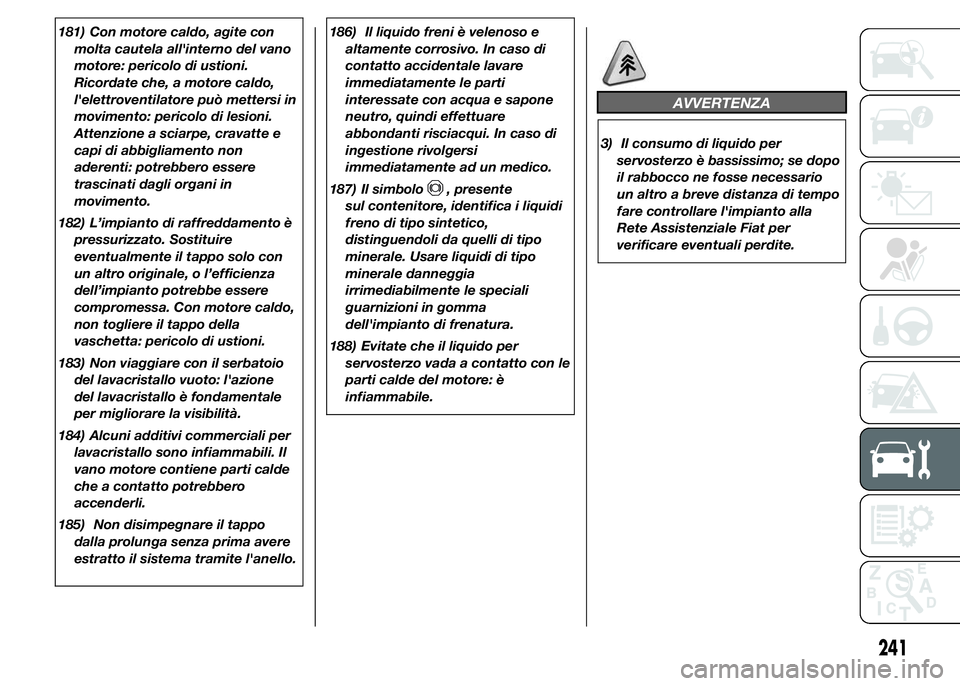

240
MANUTENZIONE E CURA

181) Con motore caldo, agite con
molta cautela all'interno del vano
motore: pericolo di ustioni.
Ricordate che, a motore caldo,
l'elettroventilatore può mettersi in
movimento: pericolo di lesioni.
Attenzione a sciarpe, cravatte e
capi di abbigliamento non
aderenti: potrebbero essere
trascinati dagli organi in
movimento.
182) L’impianto di raffreddamento è
pressurizzato. Sostituire
eventualmente il tappo solo con
un altro originale, o l’efficienza
dell’impianto potrebbe essere
compromessa. Con motore caldo,
non togliere il tappo della
vaschetta: pericolo di ustioni.
183) Non viaggiare con il serbatoio
del lavacristallo vuoto: l'azione
del lavacristallo è fondamentale
per migliorare la visibilità.
184) Alcuni additivi commerciali per
lavacristallo sono infiammabili. Il
vano motore contiene parti calde
che a contatto potrebbero
accenderli.
185) Non disimpegnare il tappo
dalla prolunga senza prima avere
estratto il sistema tramite l'anello.186) Il liquido freni è velenoso e
altamente corrosivo. In caso di
contatto accidentale lavare
immediatamente le parti
interessate con acqua e sapone
neutro, quindi effettuare
abbondanti risciacqui. In caso di
ingestione rivolgersi
immediatamente ad un medico.
187) Il simbolo
, presente
sul contenitore, identifica i liquidi
freno di tipo sintetico,
distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo
minerale danneggia
irrimediabilmente le speciali
guarnizioni in gomma
dell'impianto di frenatura.
188) Evitate che il liquido per
servosterzo vada a contatto con le
parti calde del motore: è
infiammabile.
AVVERTENZA
3) Il consumo di liquido per
servosterzo è bassissimo; se dopo
il rabbocco ne fosse necessario
un altro a breve distanza di tempo
fare controllare l'impianto alla
Rete Assistenziale Fiat per
verificare eventuali perdite.
241

FILTRO ARIA /
FILTRO
ANTIPOLLINE
Per la sostituzione del filtro aria occorre
rivolgersi alla Rete Assistenziale Fiat.
FILTRO ARIA – STRADE
POLVEROSE
(per versioni/mercati, dove previsto)
Il filtro aria specifico per zone polverose
è corredato di un dispositivo visivo di
segnalazione di intasamento A fig. 242.
È necessario pertanto verificare
periodicamente l'indicazione del
sensore di intasamento (fare riferimento
al “Piano di Manutenzione
Programmata” riportato nel Capitolo
“Manutenzione e cura”).Al raggiungimento del valore di taratura
scatta l'indicatore B fig. 243 che passa
in posizione rosso, anche a motore
spento. Per ripristinare il segnalatore,
procedere alla pulizia/sostituzione della
cartuccia come sui normali allestimenti
e quindi resettare l’indicatore tramite
pressione del pulsante C fig. 243.
AVVERTENZA Per la pulizia del filtro
utilizzare un getto d’aria, non utilizzare
acqua o detergenti liquidi.
Tale filtro è specifico per versioni
previste per zone polverose, pertanto si
consiglia di rivolgersi alla Rete
Assistenziale Fiat per la sostituzione del
filtro.FILTRO ANTIPOLLINE
Per la sostituzione del filtro antipolline
occorre rivolgersi alla Rete Assistenziale
Fiat.
242F1A0238
243F1A0239
242
MANUTENZIONE E CURA

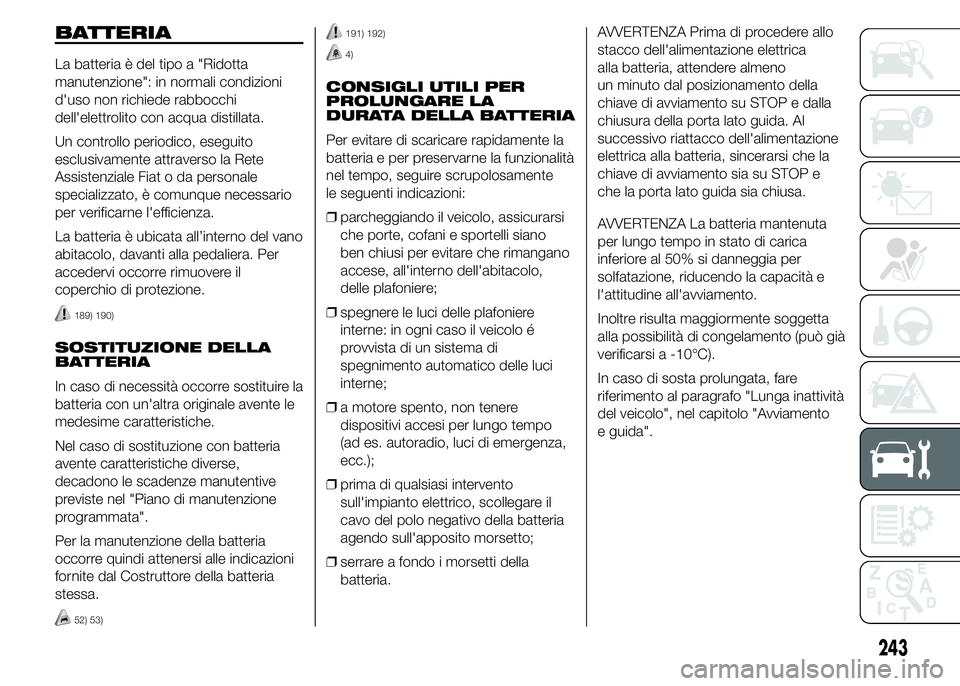

BATTERIA
La batteria è del tipo a "Ridotta
manutenzione": in normali condizioni
d'uso non richiede rabbocchi
dell'elettrolito con acqua distillata.
Un controllo periodico, eseguito
esclusivamente attraverso la Rete
Assistenziale Fiat o da personale
specializzato, è comunque necessario
per verificarne l'efficienza.
La batteria è ubicata all’interno del vano
abitacolo, davanti alla pedaliera. Per
accedervi occorre rimuovere il
coperchio di protezione.
189) 190)
SOSTITUZIONE DELLA
BATTERIA
In caso di necessità occorre sostituire la
batteria con un'altra originale avente le
medesime caratteristiche.
Nel caso di sostituzione con batteria
avente caratteristiche diverse,
decadono le scadenze manutentive
previste nel "Piano di manutenzione
programmata".
Per la manutenzione della batteria
occorre quindi attenersi alle indicazioni
fornite dal Costruttore della batteria
stessa.
52) 53)
191) 192)
4)
CONSIGLI UTILI PER
PROLUNGARE LA
DURATA DELLA BATTERIA
Per evitare di scaricare rapidamente la
batteria e per preservarne la funzionalità
nel tempo, seguire scrupolosamente
le seguenti indicazioni:
❒parcheggiando il veicolo, assicurarsi
che porte, cofani e sportelli siano
ben chiusi per evitare che rimangano
accese, all'interno dell'abitacolo,
delle plafoniere;
❒spegnere le luci delle plafoniere
interne: in ogni caso il veicolo é
provvista di un sistema di
spegnimento automatico delle luci
interne;
❒a motore spento, non tenere
dispositivi accesi per lungo tempo
(ad es. autoradio, luci di emergenza,
ecc.);
❒prima di qualsiasi intervento
sull'impianto elettrico, scollegare il
cavo del polo negativo della batteria
agendo sull'apposito morsetto;
❒serrare a fondo i morsetti della
batteria.AVVERTENZA Prima di procedere allo
stacco dell'alimentazione elettrica
alla batteria, attendere almeno
un minuto dal posizionamento della
chiave di avviamento su STOP e dalla
chiusura della porta lato guida. Al
successivo riattacco dell'alimentazione
elettrica alla batteria, sincerarsi che la
chiave di avviamento sia su STOP e
che la porta lato guida sia chiusa.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l'attitudine all'avviamento.
Inoltre risulta maggiormente soggetta
alla possibilità di congelamento (può già
verificarsi a -10°C).
In caso di sosta prolungata, fare
riferimento al paragrafo "Lunga inattività
del veicolo", nel capitolo "Avviamento
e guida".
243

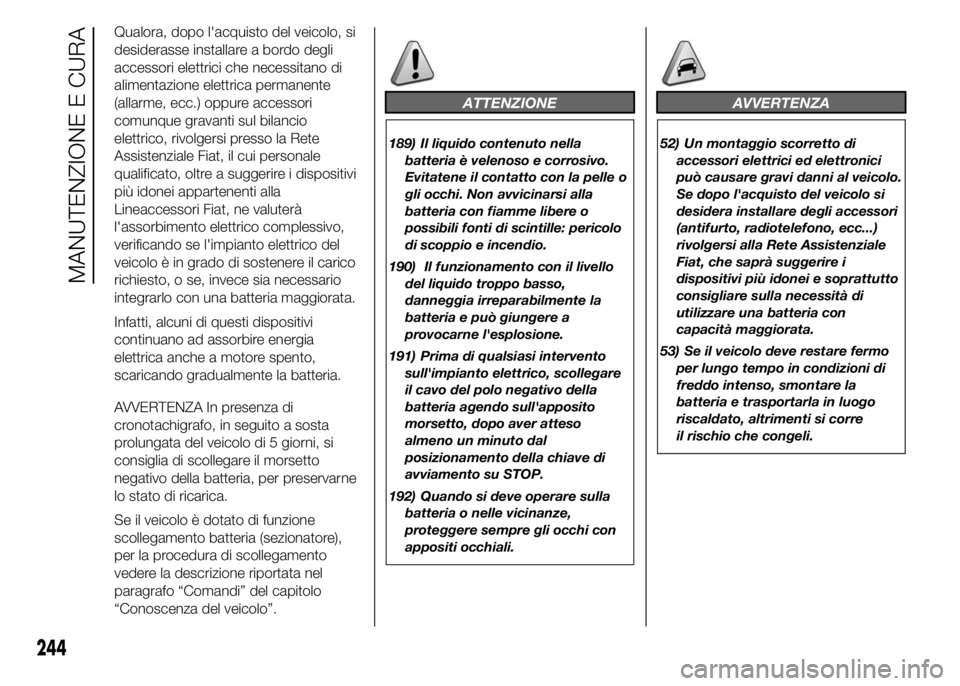

Qualora, dopo l'acquisto del veicolo, si
desiderasse installare a bordo degli
accessori elettrici che necessitano di
alimentazione elettrica permanente
(allarme, ecc.) oppure accessori
comunque gravanti sul bilancio
elettrico, rivolgersi presso la Rete
Assistenziale Fiat, il cui personale
qualificato, oltre a suggerire i dispositivi
più idonei appartenenti alla
Lineaccessori Fiat, ne valuterà
l'assorbimento elettrico complessivo,
verificando se l'impianto elettrico del
veicolo è in grado di sostenere il carico
richiesto, o se, invece sia necessario
integrarlo con una batteria maggiorata.
Infatti, alcuni di questi dispositivi
continuano ad assorbire energia
elettrica anche a motore spento,
scaricando gradualmente la batteria.
AVVERTENZA In presenza di
cronotachigrafo, in seguito a sosta
prolungata del veicolo di 5 giorni, si
consiglia di scollegare il morsetto
negativo della batteria, per preservarne
lo stato di ricarica.
Se il veicolo è dotato di funzione
scollegamento batteria (sezionatore),
per la procedura di scollegamento
vedere la descrizione riportata nel
paragrafo “Comandi” del capitolo
“Conoscenza del veicolo”.
ATTENZIONE
189) Il liquido contenuto nella
batteria è velenoso e corrosivo.
Evitatene il contatto con la pelle o
gli occhi. Non avvicinarsi alla
batteria con fiamme libere o
possibili fonti di scintille: pericolo
di scoppio e incendio.
190) Il funzionamento con il livello
del liquido troppo basso,
danneggia irreparabilmente la
batteria e può giungere a
provocarne l'esplosione.
191) Prima di qualsiasi intervento
sull'impianto elettrico, scollegare
il cavo del polo negativo della
batteria agendo sull'apposito
morsetto, dopo aver atteso
almeno un minuto dal
posizionamento della chiave di
avviamento su STOP.
192) Quando si deve operare sulla
batteria o nelle vicinanze,
proteggere sempre gli occhi con
appositi occhiali.
AVVERTENZA
52) Un montaggio scorretto di
accessori elettrici ed elettronici
può causare gravi danni al veicolo.
Se dopo l'acquisto del veicolo si
desidera installare degli accessori
(antifurto, radiotelefono, ecc...)
rivolgersi alla Rete Assistenziale
Fiat, che saprà suggerire i
dispositivi più idonei e soprattutto
consigliare sulla necessità di
utilizzare una batteria con
capacità maggiorata.
53) Se il veicolo deve restare fermo
per lungo tempo in condizioni di
freddo intenso, smontare la
batteria e trasportarla in luogo
riscaldato, altrimenti si corre
il rischio che congeli.
244
MANUTENZIONE E CURA

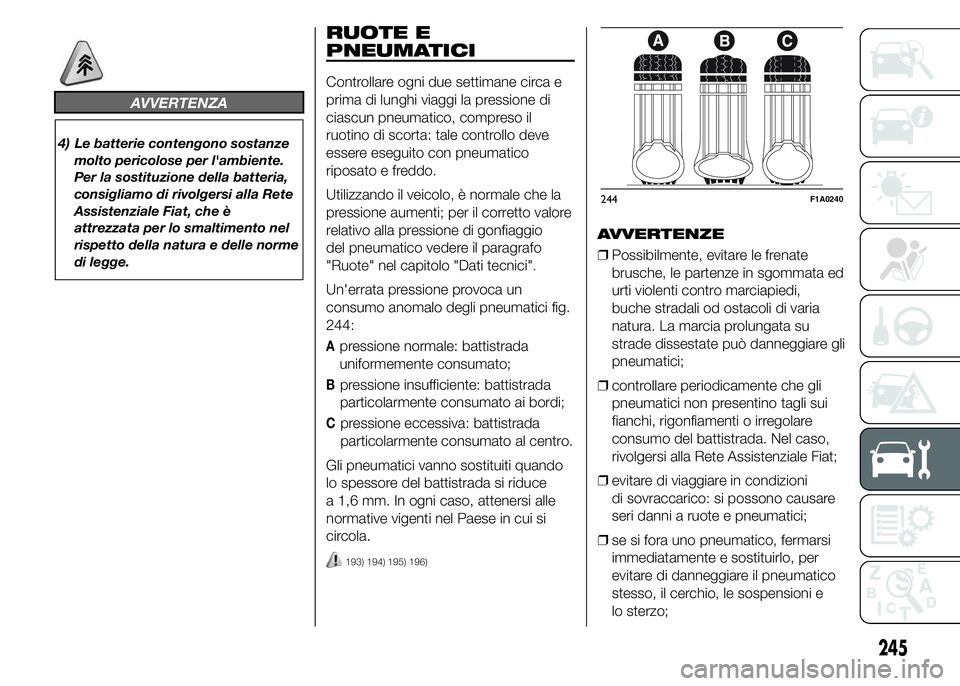

AVVERTENZA
4) Le batterie contengono sostanze
molto pericolose per l'ambiente.
Per la sostituzione della batteria,
consigliamo di rivolgersi alla Rete
Assistenziale Fiat, che è
attrezzata per lo smaltimento nel
rispetto della natura e delle norme
di legge.
RUOTE E
PNEUMATICI
Controllare ogni due settimane circa e
prima di lunghi viaggi la pressione di
ciascun pneumatico, compreso il
ruotino di scorta: tale controllo deve
essere eseguito con pneumatico
riposato e freddo.
Utilizzando il veicolo, è normale che la
pressione aumenti; per il corretto valore
relativo alla pressione di gonfiaggio
del pneumatico vedere il paragrafo
"Ruote" nel capitolo "Dati tecnici".
Un'errata pressione provoca un
consumo anomalo degli pneumatici fig.
244:
Apressione normale: battistrada
uniformemente consumato;
Bpressione insufficiente: battistrada
particolarmente consumato ai bordi;
Cpressione eccessiva: battistrada
particolarmente consumato al centro.
Gli pneumatici vanno sostituiti quando
lo spessore del battistrada si riduce
a 1,6 mm. In ogni caso, attenersi alle
normative vigenti nel Paese in cui si
circola.
193) 194) 195) 196)
AVVERTENZE
❒Possibilmente, evitare le frenate
brusche, le partenze in sgommata ed
urti violenti contro marciapiedi,
buche stradali od ostacoli di varia
natura. La marcia prolungata su
strade dissestate può danneggiare gli
pneumatici;
❒controllare periodicamente che gli
pneumatici non presentino tagli sui
fianchi, rigonfiamenti o irregolare
consumo del battistrada. Nel caso,
rivolgersi alla Rete Assistenziale Fiat;
❒evitare di viaggiare in condizioni
di sovraccarico: si possono causare
seri danni a ruote e pneumatici;
❒se si fora uno pneumatico, fermarsi
immediatamente e sostituirlo, per
evitare di danneggiare il pneumatico
stesso, il cerchio, le sospensioni e
lo sterzo;
244F1A0240
245

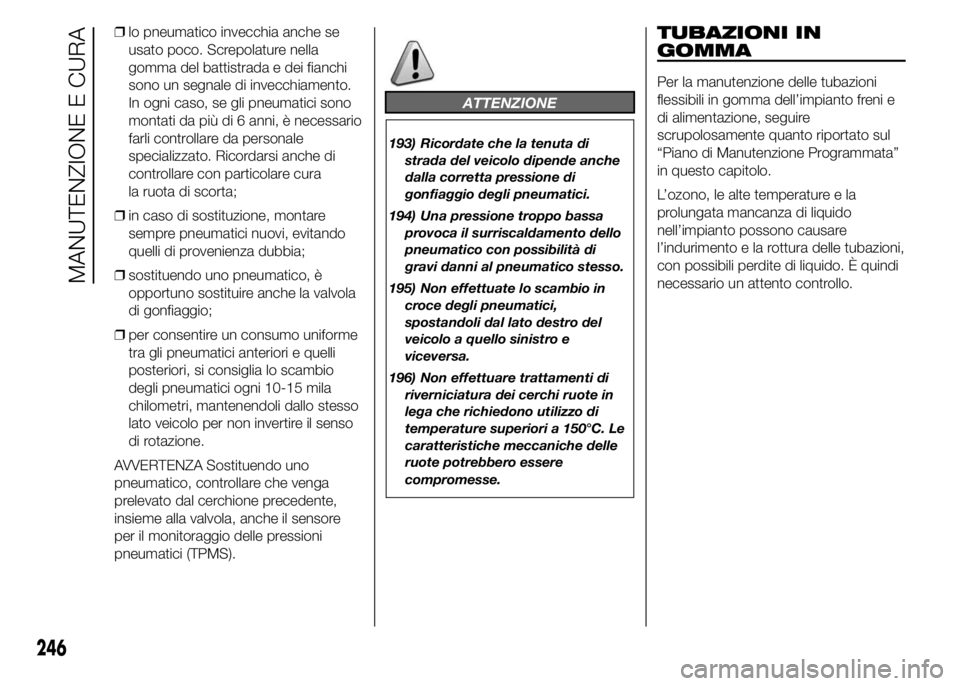

❒lo pneumatico invecchia anche se
usato poco. Screpolature nella
gomma del battistrada e dei fianchi
sono un segnale di invecchiamento.
In ogni caso, se gli pneumatici sono
montati da più di 6 anni, è necessario
farli controllare da personale
specializzato. Ricordarsi anche di
controllare con particolare cura
la ruota di scorta;
❒in caso di sostituzione, montare
sempre pneumatici nuovi, evitando
quelli di provenienza dubbia;
❒sostituendo uno pneumatico, è
opportuno sostituire anche la valvola
di gonfiaggio;
❒per consentire un consumo uniforme
tra gli pneumatici anteriori e quelli
posteriori, si consiglia lo scambio
degli pneumatici ogni 10-15 mila
chilometri, mantenendoli dallo stesso
lato veicolo per non invertire il senso
di rotazione.
AVVERTENZA Sostituendo uno
pneumatico, controllare che venga
prelevato dal cerchione precedente,
insieme alla valvola, anche il sensore
per il monitoraggio delle pressioni
pneumatici (TPMS).
ATTENZIONE
193) Ricordate che la tenuta di
strada del veicolo dipende anche
dalla corretta pressione di
gonfiaggio degli pneumatici.
194) Una pressione troppo bassa
provoca il surriscaldamento dello
pneumatico con possibilità di
gravi danni al pneumatico stesso.
195) Non effettuate lo scambio in
croce degli pneumatici,
spostandoli dal lato destro del
veicolo a quello sinistro e
viceversa.
196) Non effettuare trattamenti di
riverniciatura dei cerchi ruote in
lega che richiedono utilizzo di
temperature superiori a 150°C. Le
caratteristiche meccaniche delle
ruote potrebbero essere
compromesse.
TUBAZIONI IN
GOMMA
Per la manutenzione delle tubazioni
flessibili in gomma dell’impianto freni e
di alimentazione, seguire
scrupolosamente quanto riportato sul
“Piano di Manutenzione Programmata”
in questo capitolo.
L’ozono, le alte temperature e la
prolungata mancanza di liquido
nell’impianto possono causare
l’indurimento e la rottura delle tubazioni,
con possibili perdite di liquido. È quindi
necessario un attento controllo.
246
MANUTENZIONE E CURA
