FIAT DUCATO 2015 Notice d'entretien (in French)

ATTENTION
4) Les batteries contiennent des
substances très dangereuses
pour l'environnement. Pour
le remplacement de la batterie, il
est conseillé de s'adresser au
Réseau Après-vente Fiat, équipé
pour écouler l'huile usagée dans
le respect de la nature et de la
réglementation.

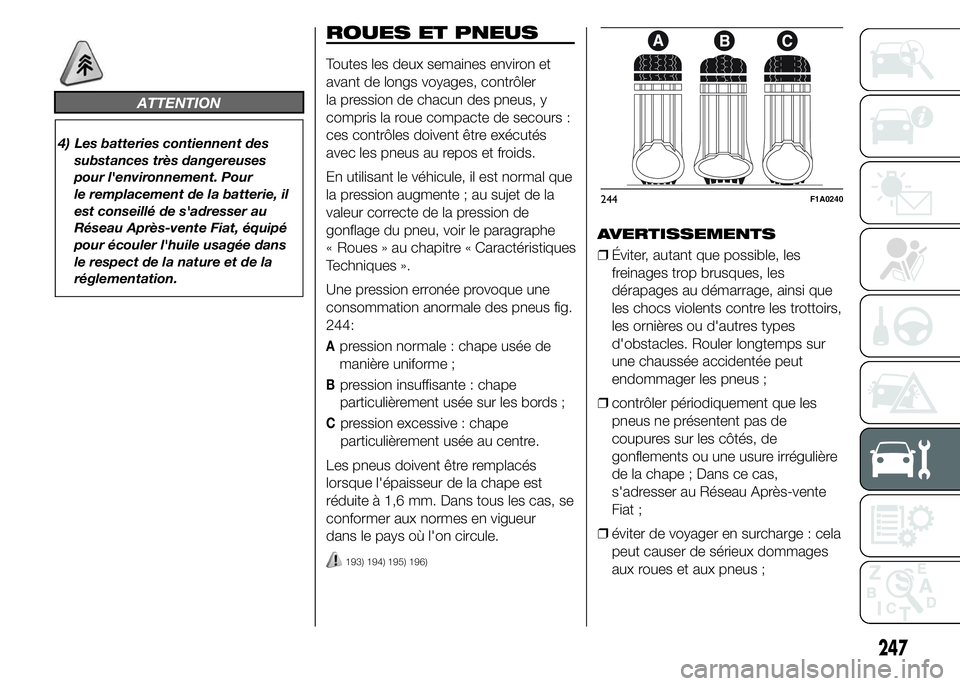

ROUES ET PNEUS
Toutes les deux semaines environ et
avant de longs voyages, contrôler
la pression de chacun des pneus, y
compris la roue compacte de secours :
ces contrôles doivent être exécutés
avec les pneus au repos et froids.
En utilisant le véhicule, il est normal que
la pression augmente ; au sujet de la
valeur correcte de la pression de
gonflage du pneu, voir le paragraphe
Roues » au chapitre « Caractéristiques
Techniques ».
Une pression erronée provoque une
consommation anormale des pneus fig.
244:
Apression normale : chape usée de
manière uniforme ;
Bpression insuffisante : chape
particulièrement usée sur les bords ;
Cpression excessive : chape
particulièrement usée au centre.
Les pneus doivent être remplacés
lorsque l'épaisseur de la chape est
réduite à 1,6 mm. Dans tous les cas, se
conformer aux normes en vigueur
dans le pays où l'on circule.
193) 194) 195) 196)
AVERTISSEMENTS
❒Éviter, autant que possible, les
freinages trop brusques, les
dérapages au démarrage, ainsi que
les chocs violents contre les trottoirs,
les ornières ou d'autres types
d'obstacles. Rouler longtemps sur
une chaussée accidentée peut
endommager les pneus ;
❒contrôler périodiquement que les
pneus ne présentent pas de
coupures sur les côtés, de
gonflements ou une usure irrégulière
de la chape ; Dans ce cas,
s'adresser au Réseau Après-vente
Fiat ;
❒éviter de voyager en surcharge : cela
peut causer de sérieux dommages
aux roues et aux pneus ;
244F1A0240
247
«

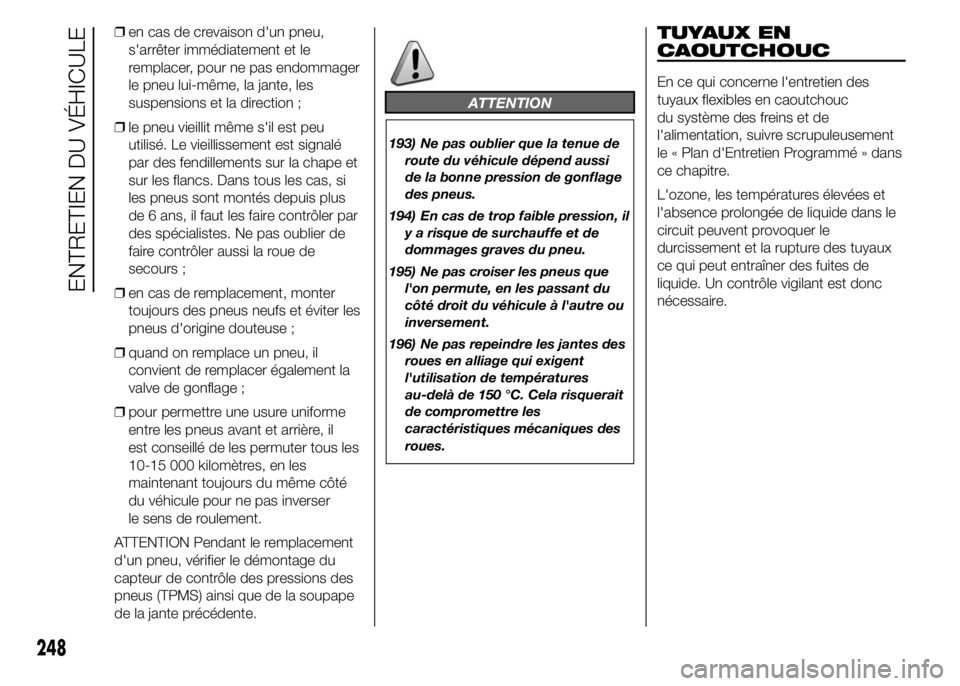

❒en cas de crevaison d'un pneu,
s'arrêter immédiatement et le
remplacer, pour ne pas endommager
le pneu lui-même, la jante, les
suspensions et la direction ;
❒le pneu vieillit même s'il est peu
utilisé. Le vieillissement est signalé
par des fendillements sur la chape et
sur les flancs. Dans tous les cas, si
les pneus sont montés depuis plus
de 6 ans, il faut les faire contrôler par
des spécialistes. Ne pas oublier de
faire contrôler aussi la roue de
secours ;
❒en cas de remplacement, monter
toujours des pneus neufs et éviter les
pneus d'origine douteuse ;
❒quand on remplace un pneu, il
convient de remplacer également la
valve de gonflage ;
❒pour permettre une usure uniforme
entre les pneus avant et arrière, il
est conseillé de les permuter tous les
10-15 000 kilomètres, en les
maintenant toujours du même côté
du véhicule pour ne pas inverser
le sens de roulement.
ATTENTION Pendant le remplacement
d'un pneu, vérifier le démontage du
capteur de contrôle des pressions des
pneus (TPMS) ainsi que de la soupape
de la jante précédente.
ATTENTION
193) Ne pas oublier que la tenue de
route du véhicule dépend aussi
de la bonne pression de gonflage
des pneus.
194) En cas de trop faible pression, il
y a risque de surchauffe et de
dommages graves du pneu.
195) Ne pas croiser les pneus que
l'on permute, en les passant du
côté droit du véhicule à l'autre ou
inversement.
196) Ne pas repeindre les jantes des
roues en alliage qui exigent
l'utilisation de températures
au-delà de 150 °C. Cela risquerait
de compromettre les
caractéristiques mécaniques des
roues.
TUYAUX EN
CAOUTCHOUC
En ce qui concerne l'entretien des
tuyaux flexibles en caoutchouc
du système des freins et de
l'alimentation, suivre scrupuleusement
le « Plan d'Entretien Programmé » dans
ce chapitre.
L'ozone, les températures élevées et
l'absence prolongée de liquide dans le
circuit peuvent provoquer le
durcissement et la rupture des tuyaux
ce qui peut entraîner des fuites de
liquide. Un contrôle vigilant est donc
nécessaire.
248
ENTRETIEN DU VÉHICULE

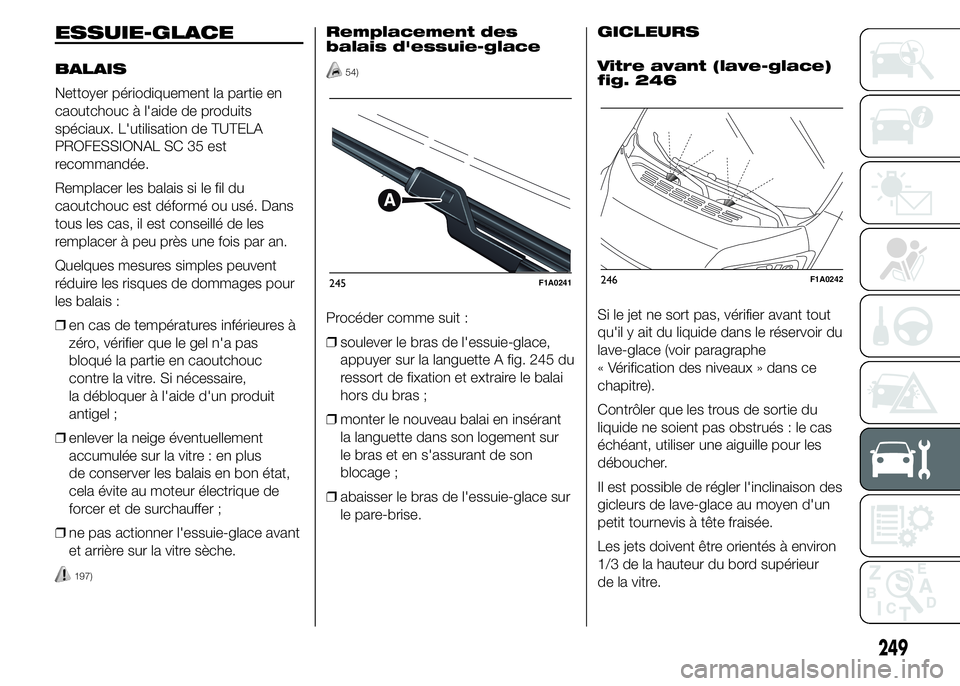

ESSUIE-GLACE
BALAIS
Nettoyer périodiquement la partie en
caoutchouc à l'aide de produits
spéciaux. L'utilisation de TUTELA
PROFESSIONAL SC 35 est
recommandée.
Remplacer les balais si le fil du
caoutchouc est déformé ou usé. Dans
tous les cas, il est conseillé de les
remplacer à peu près une fois par an.
Quelques mesures simples peuvent
réduire les risques de dommages pour
les balais :
❒en cas de températures inférieures à
zéro, vérifier que le gel n'a pas
bloqué la partie en caoutchouc
contre la vitre. Si nécessaire,
la débloquer à l'aide d'un produit
antigel ;
❒enlever la neige éventuellement
accumulée sur la vitre : en plus
de conserver les balais en bon état,
cela évite au moteur électrique de
forcer et de surchauffer ;
❒ne pas actionner l'essuie-glace avant
et arrière sur la vitre sèche.
197)
Remplacement des
balais d'essuie-glace
54)
Procéder comme suit :
❒soulever le bras de l'essuie-glace,
appuyer sur la languette A fig. 245 du
ressort de fixation et extraire le balai
hors du bras ;
❒monter le nouveau balai en insérant
la languette dans son logement sur
le bras et en s'assurant de son
blocage ;
❒abaisser le bras de l'essuie-glace sur
le pare-brise.GICLEURS
Vitre avant (lave-glace)
fig. 246
Si le jet ne sort pas, vérifier avant tout
qu'il y ait du liquide dans le réservoir du
lave-glace (voir paragraphe
« Vérification des niveaux » dans ce
chapitre).
Contrôler que les trous de sortie du
liquide ne soient pas obstrués : le cas
échéant, utiliser une aiguille pour les
déboucher.
Il est possible de régler l'inclinaison des
gicleurs de lave-glace au moyen d'un
petit tournevis à tête fraisée.
Les jets doivent être orientés à environ
1/3 de la hauteur du bord supérieur
de la vitre.
245F1A0241246F1A0242
249

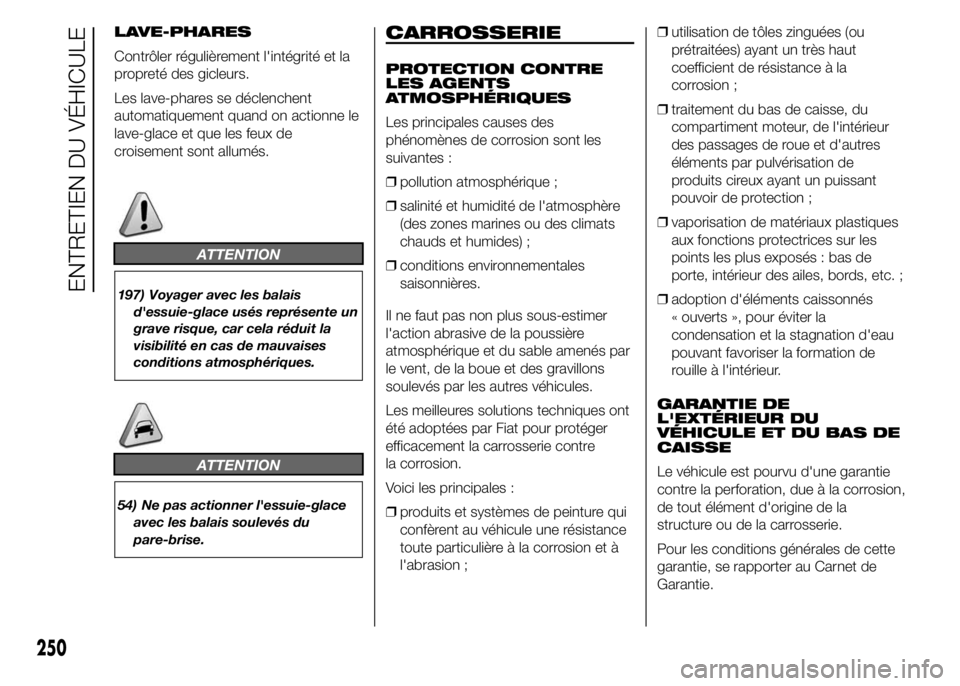

LAVE-PHARES
Contrôler régulièrement l'intégrité et la
propreté des gicleurs.
Les lave-phares se déclenchent
automatiquement quand on actionne le
lave-glace et que les feux de
croisement sont allumés.
ATTENTION
197) Voyager avec les balais
d'essuie-glace usés représente un
grave risque, car cela réduit la
visibilité en cas de mauvaises
conditions atmosphériques.
ATTENTION
54) Ne pas actionner l'essuie-glace
avec les balais soulevés du
pare-brise.
CARROSSERIE
PROTECTION CONTRE
LES AGENTS
ATMOSPHÉRIQUES
Les principales causes des
phénomènes de corrosion sont les
suivantes :
❒pollution atmosphérique ;
❒salinité et humidité de l'atmosphère
(des zones marines ou des climats
chauds et humides) ;
❒conditions environnementales
saisonnières.
Il ne faut pas non plus sous-estimer
l'action abrasive de la poussière
atmosphérique et du sable amenés par
le vent, de la boue et des gravillons
soulevés par les autres véhicules.
Les meilleures solutions techniques ont
été adoptées par Fiat pour protéger
efficacement la carrosserie contre
la corrosion.
Voici les principales :
❒produits et systèmes de peinture qui
confèrent au véhicule une résistance
toute particulière à la corrosion et à
l'abrasion ;❒utilisation de tôles zinguées (ou
prétraitées) ayant un très haut
coefficient de résistance à la
corrosion ;
❒traitement du bas de caisse, du
compartiment moteur, de l'intérieur
des passages de roue et d'autres
éléments par pulvérisation de
produits cireux ayant un puissant
pouvoir de protection ;
❒vaporisation de matériaux plastiques
aux fonctions protectrices sur les
points les plus exposés : bas de
porte, intérieur des ailes, bords, etc. ;
❒adoption d'éléments caissonnés
« ouverts », pour éviter la
condensation et la stagnation d'eau
pouvant favoriser la formation de
rouille à l'intérieur.
GARANTIE DE
L'EXTÉRIEUR DU
VÉHICULE ET DU BAS DE
CAISSE
Le véhicule est pourvu d'une garantie
contre la perforation, due à la corrosion,
de tout élément d'origine de la
structure ou de la carrosserie.
Pour les conditions générales de cette
garantie, se rapporter au Carnet de
Garantie.
250
ENTRETIEN DU VÉHICULE

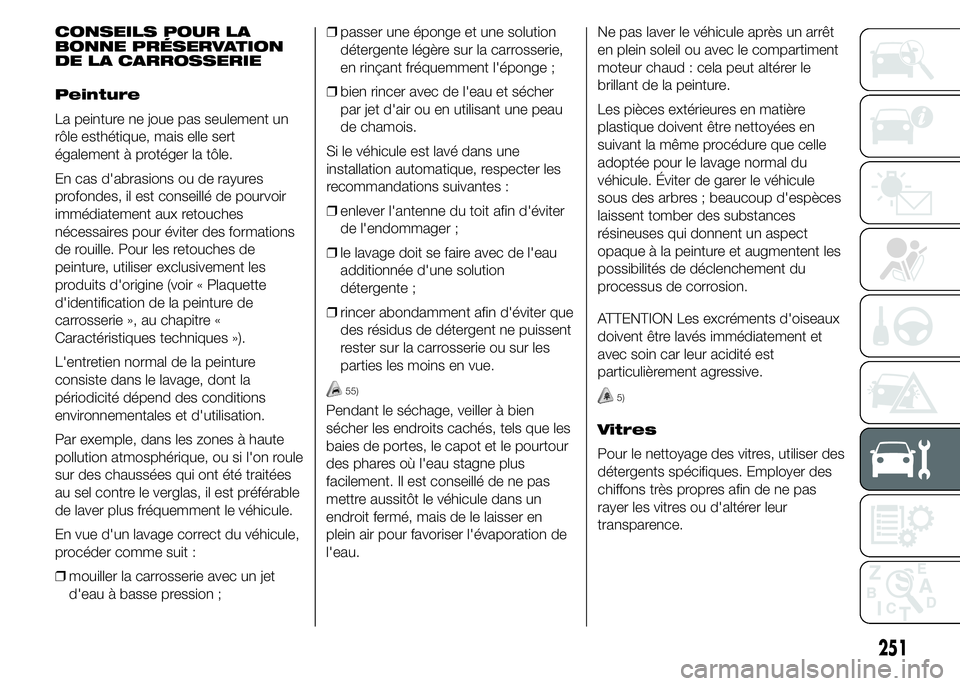

CONSEILS POUR LA
BONNE PRÉSERVATION
DE LA CARROSSERIE
Peinture
La peinture ne joue pas seulement un
rôle esthétique, mais elle sert
également à protéger la tôle.
En cas d'abrasions ou de rayures
profondes, il est conseillé de pourvoir
immédiatement aux retouches
nécessaires pour éviter des formations
de rouille. Pour les retouches de
peinture, utiliser exclusivement les
produits d'origine (voir « Plaquette
d'identification de la peinture de
carrosserie », au chapitre «
Caractéristiques techniques »).
L'entretien normal de la peinture
consiste dans le lavage, dont la
périodicité dépend des conditions
environnementales et d'utilisation.
Par exemple, dans les zones à haute
pollution atmosphérique, ou si l'on roule
sur des chaussées qui ont été traitées
au sel contre le verglas, il est préférable
de laver plus fréquemment le véhicule.
En vue d'un lavage correct du véhicule,
procéder comme suit :
❒mouiller la carrosserie avec un jet
d'eau à basse pression ;❒passer une éponge et une solution
détergente légère sur la carrosserie,
en rinçant fréquemment l'éponge ;
❒bien rincer avec de l'eau et sécher
par jet d'air ou en utilisant une peau
de chamois.
Si le véhicule est lavé dans une
installation automatique, respecter les
recommandations suivantes :
❒enlever l'antenne du toit afin d'éviter
de l'endommager ;
❒le lavage doit se faire avec de l'eau
additionnée d'une solution
détergente ;
❒rincer abondamment afin d'éviter que
des résidus de détergent ne puissent
rester sur la carrosserie ou sur les
parties les moins en vue.
55)
Pendant le séchage, veiller à bien
sécher les endroits cachés, tels que les
baies de portes, le capot et le pourtour
des phares où l'eau stagne plus
facilement. Il est conseillé de ne pas
mettre aussitôt le véhicule dans un
endroit fermé, mais de le laisser en
plein air pour favoriser l'évaporation de
l'eau.Ne pas laver le véhicule après un arrêt
en plein soleil ou avec le compartiment
moteur chaud : cela peut altérer le
brillant de la peinture.
Les pièces extérieures en matière
plastique doivent être nettoyées en
suivant la même procédure que celle
adoptée pour le lavage normal du
véhicule. Éviter de garer le véhicule
sous des arbres ; beaucoup d'espèces
laissent tomber des substances
résineuses qui donnent un aspect
opaque à la peinture et augmentent les
possibilités de déclenchement du
processus de corrosion.
ATTENTION Les excréments d'oiseaux
doivent être lavés immédiatement et
avec soin car leur acidité est
particulièrement agressive.5)
Vitres
Pour le nettoyage des vitres, utiliser des
détergents spécifiques. Employer des
chiffons très propres afin de ne pas
rayer les vitres ou d'altérer leur
transparence.
251

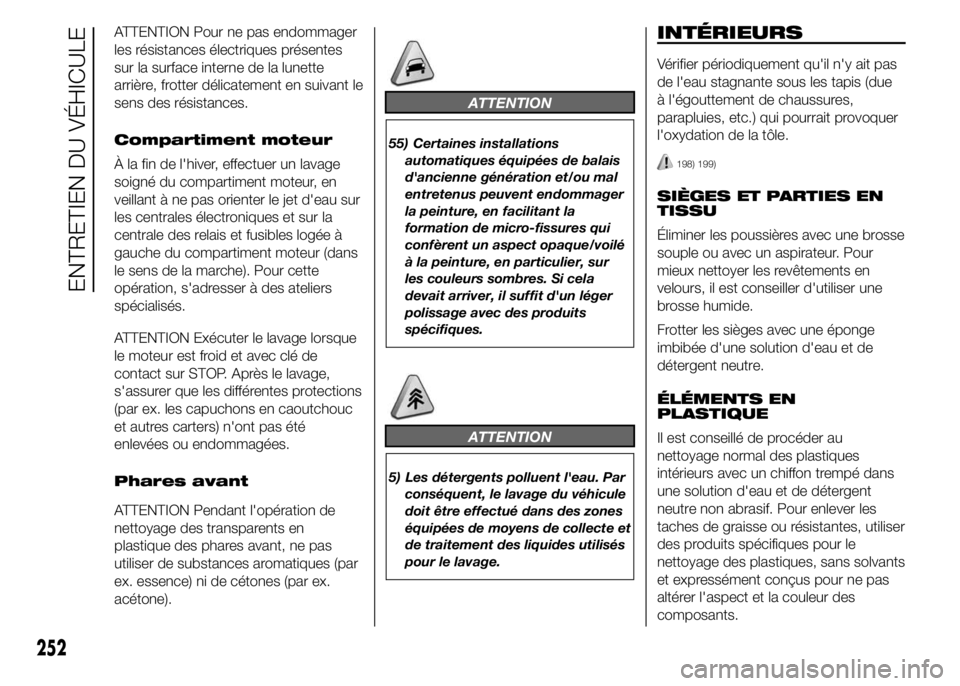

ATTENTION Pour ne pas endommager
les résistances électriques présentes
sur la surface interne de la lunette
arrière, frotter délicatement en suivant le
sens des résistances.
Compartiment moteur
À la fin de l'hiver, effectuer un lavage
soigné du compartiment moteur, en
veillant à ne pas orienter le jet d'eau sur
les centrales électroniques et sur la
centrale des relais et fusibles logée à
gauche du compartiment moteur (dans
le sens de la marche). Pour cette
opération, s'adresser à des ateliers
spécialisés.
ATTENTION Exécuter le lavage lorsque
le moteur est froid et avec clé de
contact sur STOP. Après le lavage,
s'assurer que les différentes protections
(par ex. les capuchons en caoutchouc
et autres carters) n'ont pas été
enlevées ou endommagées.
Phares avant
ATTENTION Pendant l'opération de
nettoyage des transparents en
plastique des phares avant, ne pas
utiliser de substances aromatiques (par
ex. essence) ni de cétones (par ex.
acétone).
ATTENTION
55) Certaines installations
automatiques équipées de balais
d'ancienne génération et/ou mal
entretenus peuvent endommager
la peinture, en facilitant la
formation de micro-fissures qui
confèrent un aspect opaque/voilé
à la peinture, en particulier, sur
les couleurs sombres. Si cela
devait arriver, il suffit d'un léger
polissage avec des produits
spécifiques.
ATTENTION
5) Les détergents polluent l'eau. Par
conséquent, le lavage du véhicule
doit être effectué dans des zones
équipées de moyens de collecte et
de traitement des liquides utilisés
pour le lavage.
INTÉRIEURS
Vérifier périodiquement qu'il n'y ait pas
de l'eau stagnante sous les tapis (due
à l'égouttement de chaussures,
parapluies, etc.) qui pourrait provoquer
l'oxydation de la tôle.
198) 199)
SIÈGES ET PARTIES EN
TISSU
Éliminer les poussières avec une brosse
souple ou avec un aspirateur. Pour
mieux nettoyer les revêtements en
velours, il est conseiller d'utiliser une
brosse humide.
Frotter les sièges avec une éponge
imbibée d'une solution d'eau et de
détergent neutre.
ÉLÉMENTS EN
PLASTIQUE
Il est conseillé de procéder au
nettoyage normal des plastiques
intérieurs avec un chiffon trempé dans
une solution d'eau et de détergent
neutre non abrasif. Pour enlever les
taches de graisse ou résistantes, utiliser
des produits spécifiques pour le
nettoyage des plastiques, sans solvants
et expressément conçus pour ne pas
altérer l'aspect et la couleur des
composants.
252
ENTRETIEN DU VÉHICULE

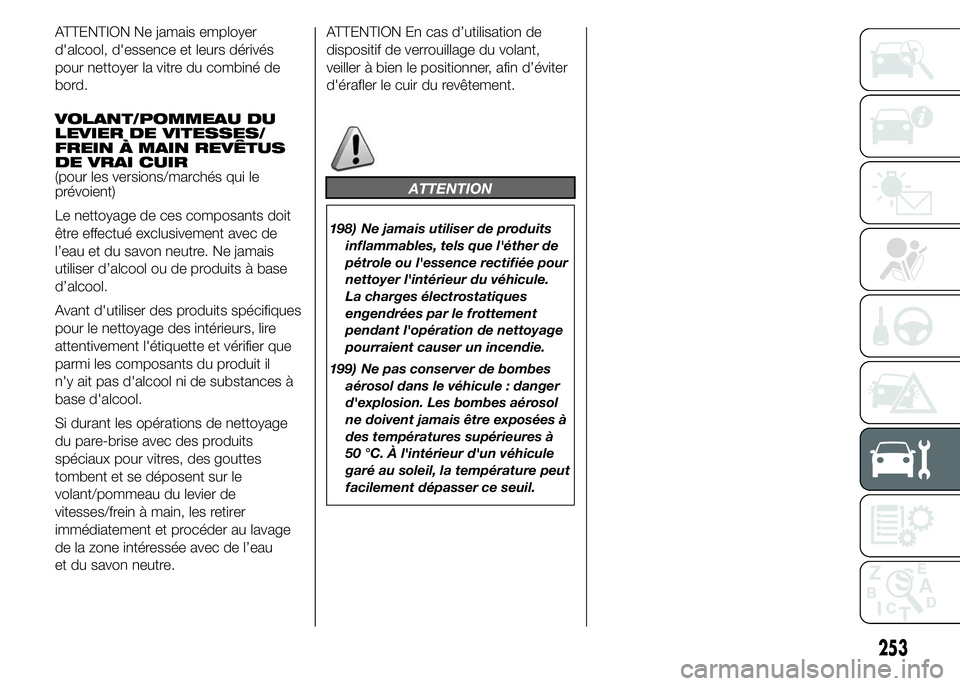

ATTENTION Ne jamais employer
d'alcool, d'essence et leurs dérivés
pour nettoyer la vitre du combiné de
bord.
VOLANT/POMMEAU DU
LEVIER DE VITESSES/
FREIN À MAIN REVÊTUS
DE VRAI CUIR
(pour les versions/marchés qui le
prévoient)
Le nettoyage de ces composants doit
être effectué exclusivement avec de
l’eau et du savon neutre. Ne jamais
utiliser d’alcool ou de produits à base
d’alcool.
Avant d'utiliser des produits spécifiques
pour le nettoyage des intérieurs, lire
attentivement l'étiquette et vérifier que
parmi les composants du produit il
n'y ait pas d'alcool ni de substances à
base d'alcool.
Si durant les opérations de nettoyage
du pare-brise avec des produits
spéciaux pour vitres, des gouttes
tombent et se déposent sur le
volant/pommeau du levier de
vitesses/frein à main, les retirer
immédiatement et procéder au lavage
de la zone intéressée avec de l’eau
et du savon neutre.ATTENTION En cas d’utilisation de
dispositif de verrouillage du volant,
veiller à bien le positionner, afin d’éviter
d'érafler le cuir du revêtement.
ATTENTION
198) Ne jamais utiliser de produits
inflammables, tels que l'éther de
pétrole ou l'essence rectifiée pour
nettoyer l'intérieur du véhicule.
La charges électrostatiques
engendrées par le frottement
pendant l'opération de nettoyage
pourraient causer un incendie.
199) Ne pas conserver de bombes
aérosol dans le véhicule : danger
d'explosion. Les bombes aérosol
ne doivent jamais être exposées à
des températures supérieures à
50 °C. À l'intérieur d'un véhicule
garé au soleil, la température peut
facilement dépasser ce seuil.
253

254

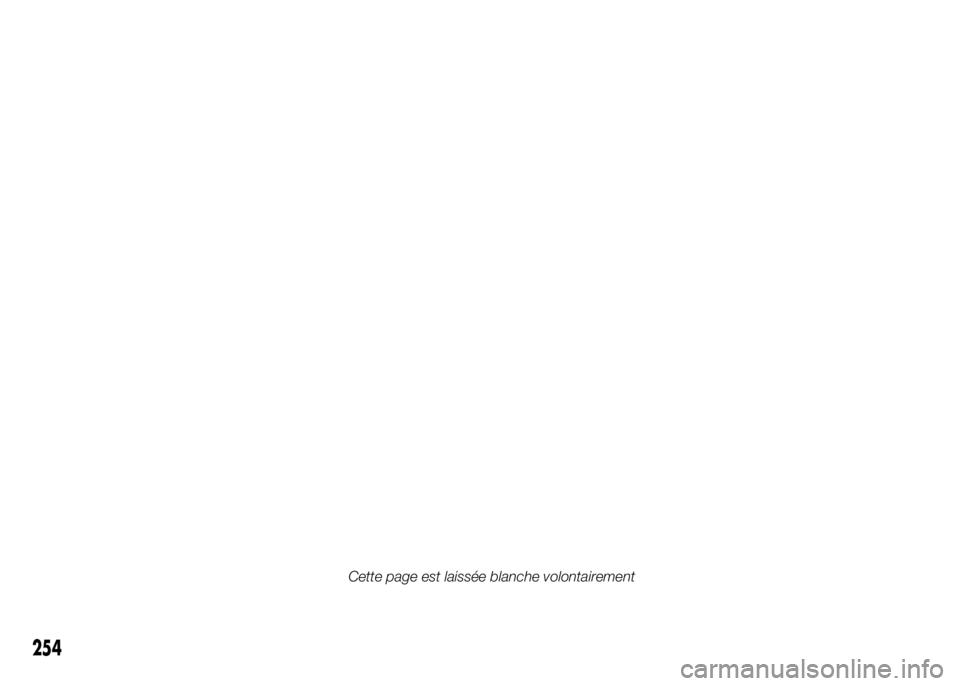

Cette page est laissée blanche volontairement

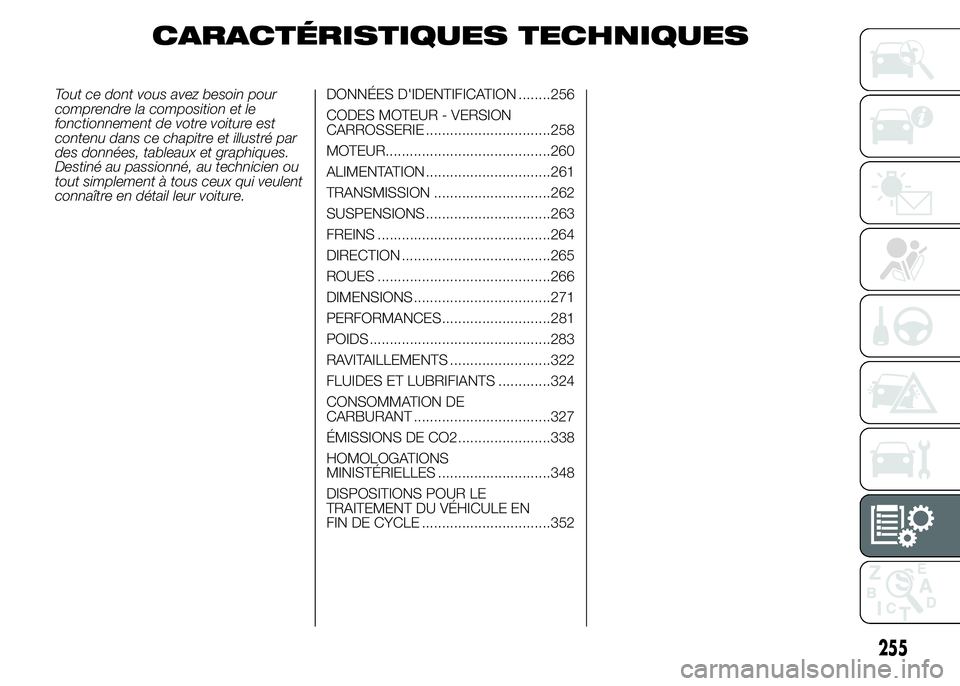

CARACTÉRISTIQUES TECHNIQUES
Tout ce dont vous avez besoin pour
comprendre la composition et le
fonctionnement de votre voiture est
contenu dans ce chapitre et illustré par
des données, tableaux et graphiques.
Destiné au passionné, au technicien ou
tout simplement à tous ceux qui veulent
connaître en détail leur voiture.DONNÉES D'IDENTIFICATION ........256
CODES MOTEUR - VERSION
CARROSSERIE ...............................258
MOTEUR.........................................260
ALIMENTATION ...............................261
TRANSMISSION .............................262
SUSPENSIONS ...............................263
FREINS ...........................................264
DIRECTION .....................................265
ROUES ...........................................266
DIMENSIONS ..................................271
PERFORMANCES...........................281
POIDS .............................................283
RAVITAILLEMENTS .........................322
FLUIDES ET LUBRIFIANTS .............324
CONSOMMATION DE
CARBURANT ..................................327
ÉMISSIONS DE CO2.......................338
HOMOLOGATIONS
MINISTÉRIELLES ............................348
DISPOSITIONS POUR LE
TRAITEMENT DU VÉHICULE EN
FIN DE CYCLE ................................352
255

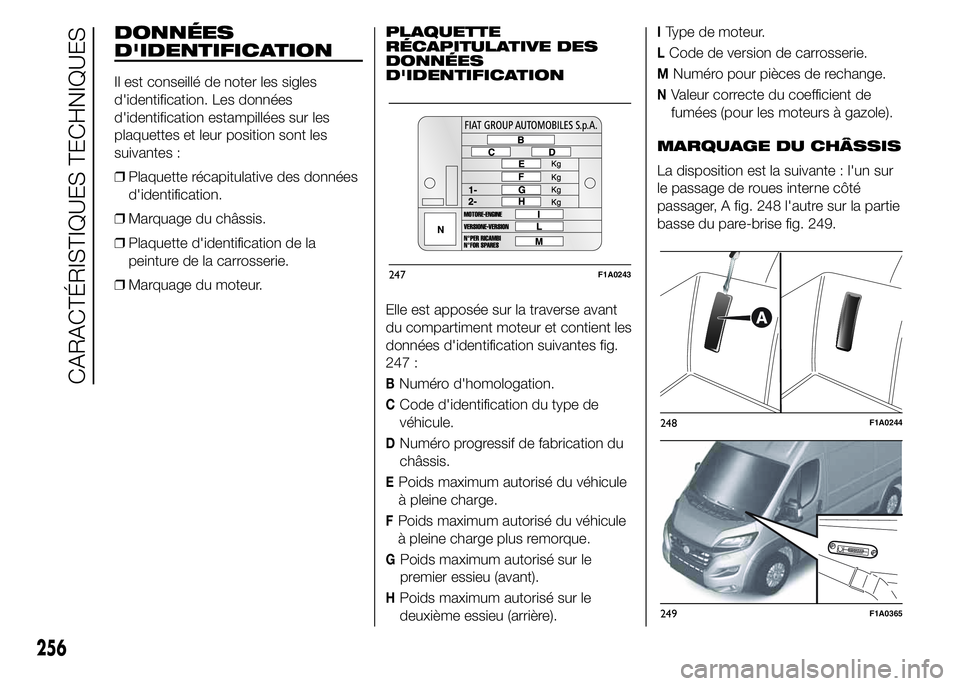

DONNÉES
D'IDENTIFICATION
Il est conseillé de noter les sigles
d'identification. Les données
d'identification estampillées sur les
plaquettes et leur position sont les
suivantes :
❒Plaquette récapitulative des données
d'identification.
❒Marquage du châssis.
❒Plaquette d'identification de la
peinture de la carrosserie.
❒Marquage du moteur.PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle est apposée sur la traverse avant
du compartiment moteur et contient les
données d'identification suivantes fig.
247 :
BNuméro d'homologation.
CCode d'identification du type de
véhicule.
DNuméro progressif de fabrication du
châssis.
EPoids maximum autorisé du véhicule
à pleine charge.
FPoids maximum autorisé du véhicule
à pleine charge plus remorque.
GPoids maximum autorisé sur le
premier essieu (avant).
HPoids maximum autorisé sur le
deuxième essieu (arrière).
IType de moteur.
LCode de version de carrosserie.
MNuméro pour pièces de rechange.
NValeur correcte du coefficient de
fumées (pour les moteurs à gazole).
MARQUAGE DU CHÂSSIS
La disposition est la suivante : l'un sur
le passage de roues interne côté
passager, A fig. 248 l'autre sur la partie
basse du pare-brise fig. 249.
247F1A0243
248F1A0244
249F1A0365
256
CARACTÉRISTIQUES TECHNIQUES
