FIAT DUCATO 2016 Drift- och underhållshandbok (in Swedish)

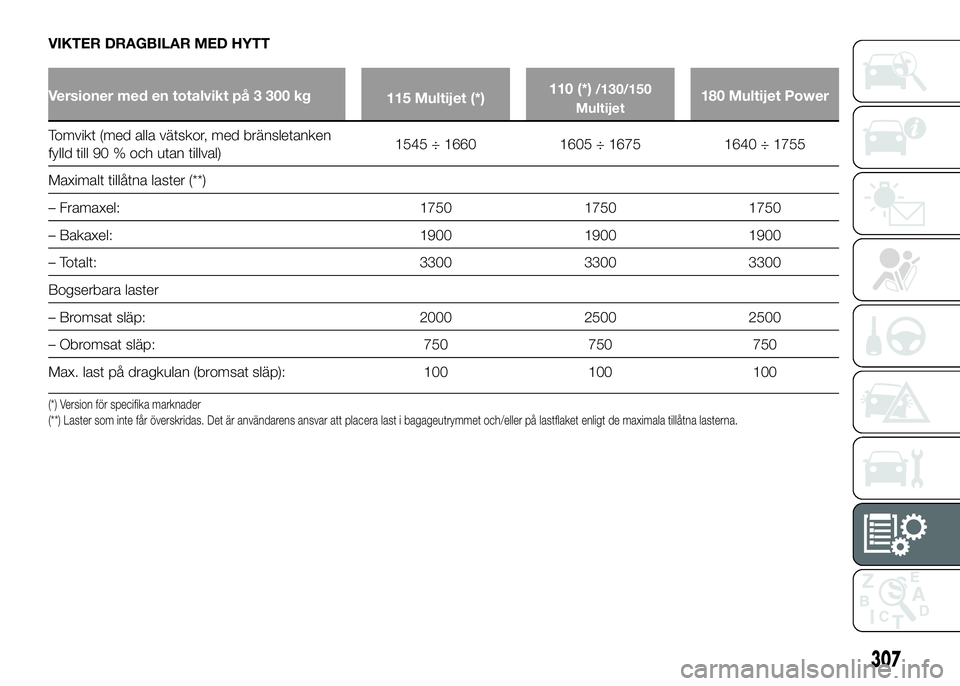

VIKTER DRAGBILAR MED HYTT
Versioner med en totalvikt på 3 300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Maximalt tillåtna laster (**)
– Framaxel: 1750 1750 1750
– Bakaxel: 1900 1900 1900
– Totalt: 3300 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
307

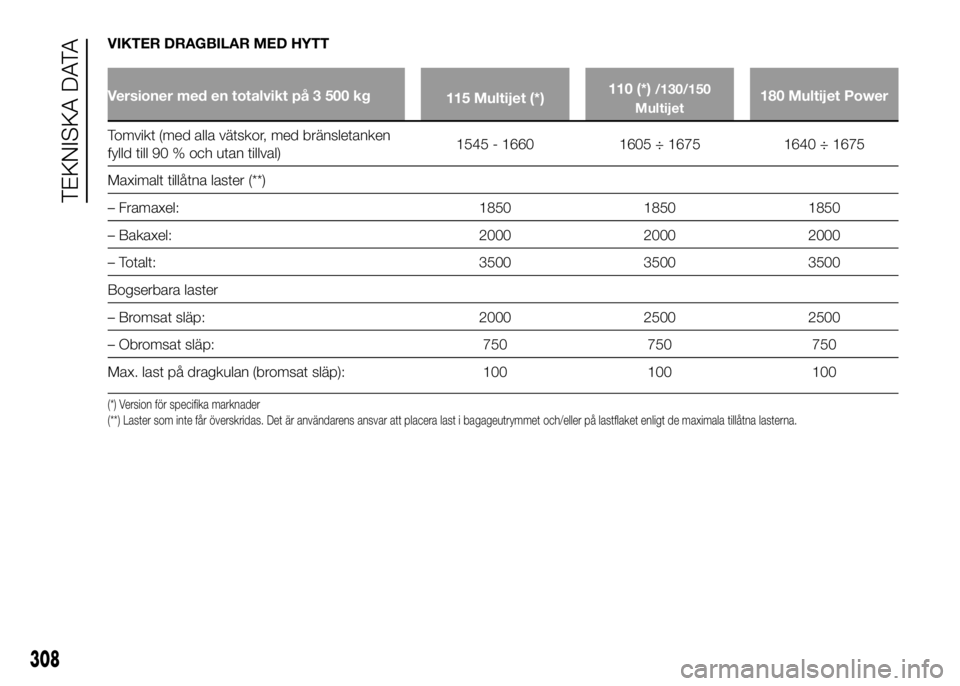

VIKTER DRAGBILAR MED HYTT
Versioner med en totalvikt på 3 500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Maximalt tillåtna laster (**)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 2000
– Totalt: 3500 3500 3500
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(**) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
308
TEKNISKA DATA

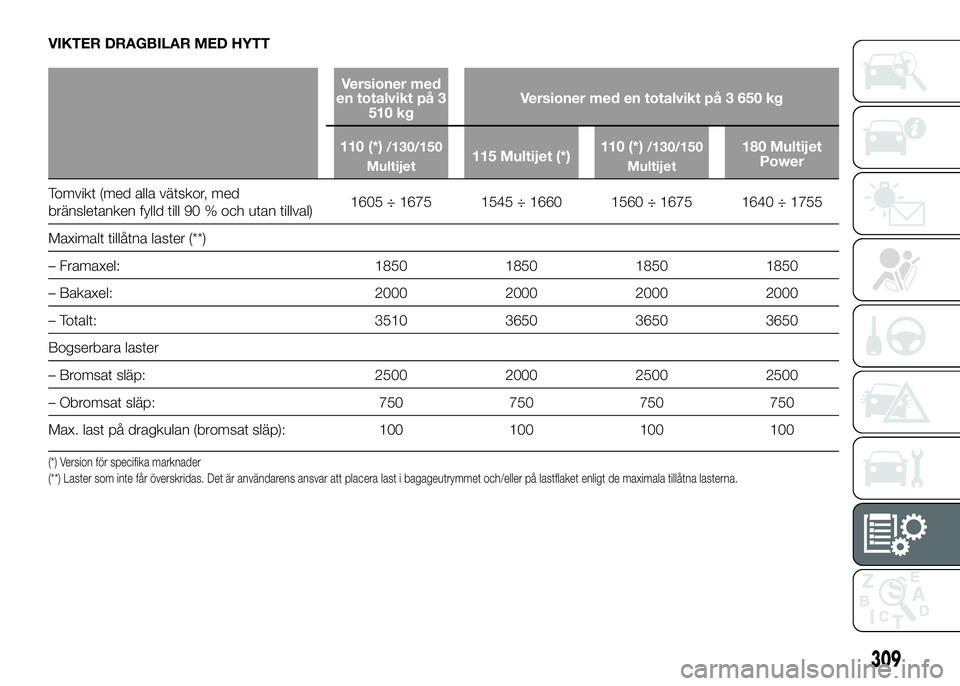

VIKTER DRAGBILAR MED HYTT
Versioner med
en totalvikt på 3
510 kgVersioner med en totalvikt på 3 650 kg
110 (*)
/130/150
Multijet115 Multijet (*)110 (*)/130/150
Multijet180 Multijet
Power
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Maximalt tillåtna laster (**)
– Framaxel: 1850 1850 1850 1850
– Bakaxel: 2000 2000 2000 2000
– Totalt: 3510 3650 3650 3650
Bogserbara laster
– Bromsat släp: 2500 2000 2500 2500
– Obromsat släp: 750 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100 100
(*) Version för specifika marknader
(**) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
309

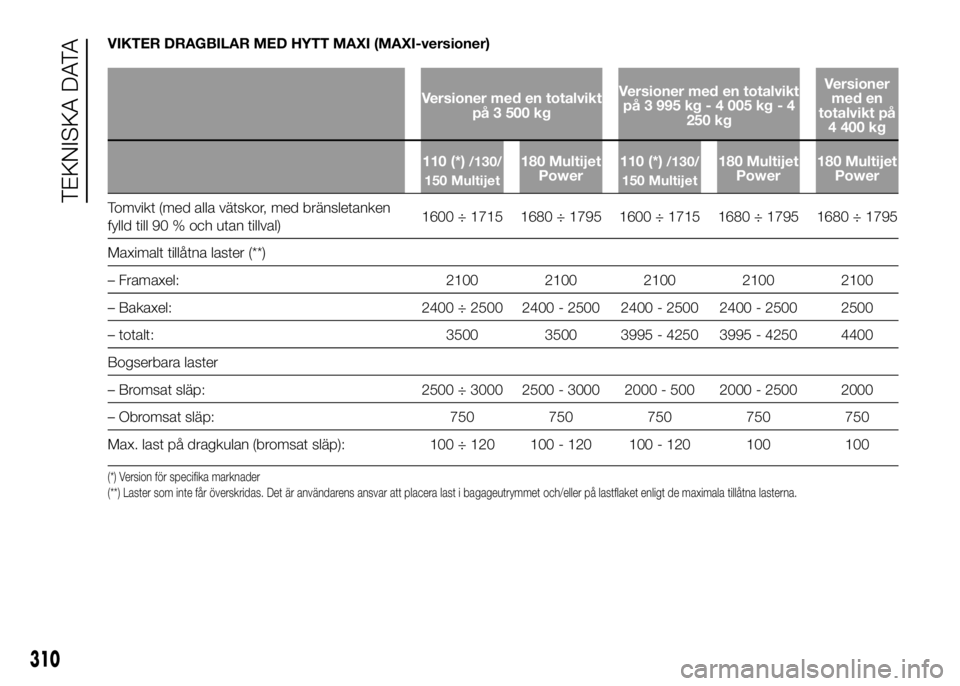

VIKTER DRAGBILAR MED HYTT MAXI (MAXI-versioner)
Versioner med en totalvikt
på 3 500 kgVersioner med en totalvikt
på 3 995 kg - 4 005 kg - 4
250 kgVersioner
med en
totalvikt på
4 400 kg
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Maximalt tillåtna laster (**)
– Framaxel: 2100 2100 2100 2100 2100
– Bakaxel: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– totalt: 3500 3500 3995 - 4250 3995 - 4250 4400
Bogserbara laster
– Bromsat släp: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– Obromsat släp: 750 750 750 750 750
Max. last på dragkulan (bromsat släp): 100 ÷ 120 100 - 120 100 - 120 100 100
(*) Version för specifika marknader
(**) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
310
TEKNISKA DATA

VIKTER DRAGBILAR MED HYTT OCH FLAK
Versioner med en totalvikt på 3 000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Maximalt tillåtna laster (***)
– Framaxel: 1630 1630 1630
– Bakaxel: 1650 1650 1650
– Totalt: 3000 3000 3000
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
311

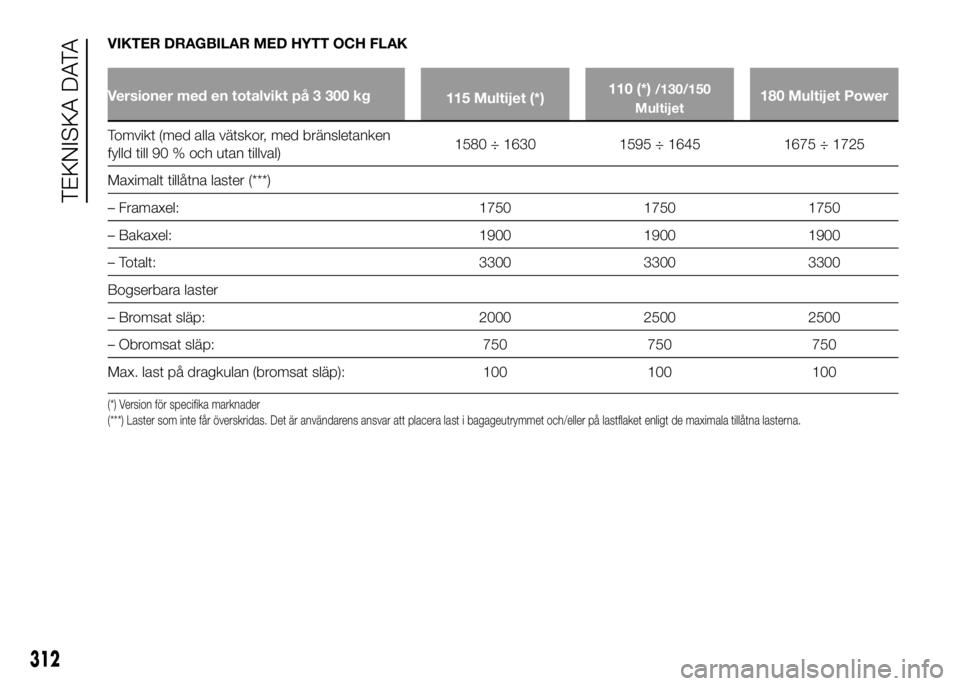

VIKTER DRAGBILAR MED HYTT OCH FLAK
Versioner med en totalvikt på 3 300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Maximalt tillåtna laster (***)
– Framaxel: 1750 1750 1750
– Bakaxel: 1900 1900 1900
– Totalt: 3300 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
312
TEKNISKA DATA

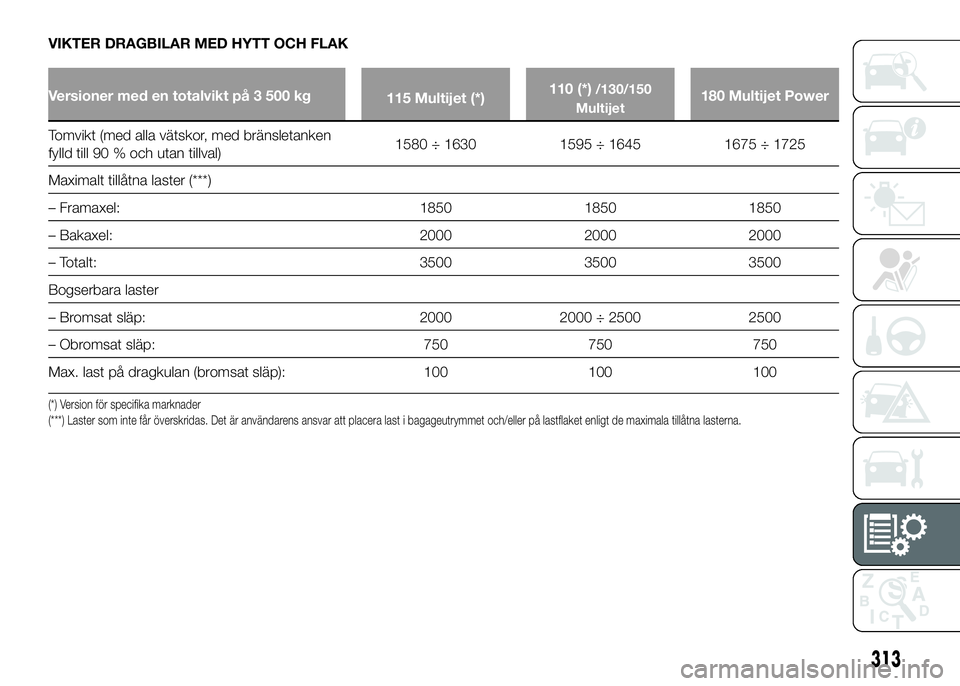

VIKTER DRAGBILAR MED HYTT OCH FLAK
Versioner med en totalvikt på 3 500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Maximalt tillåtna laster (***)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 2000
– Totalt: 3500 3500 3500
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
313

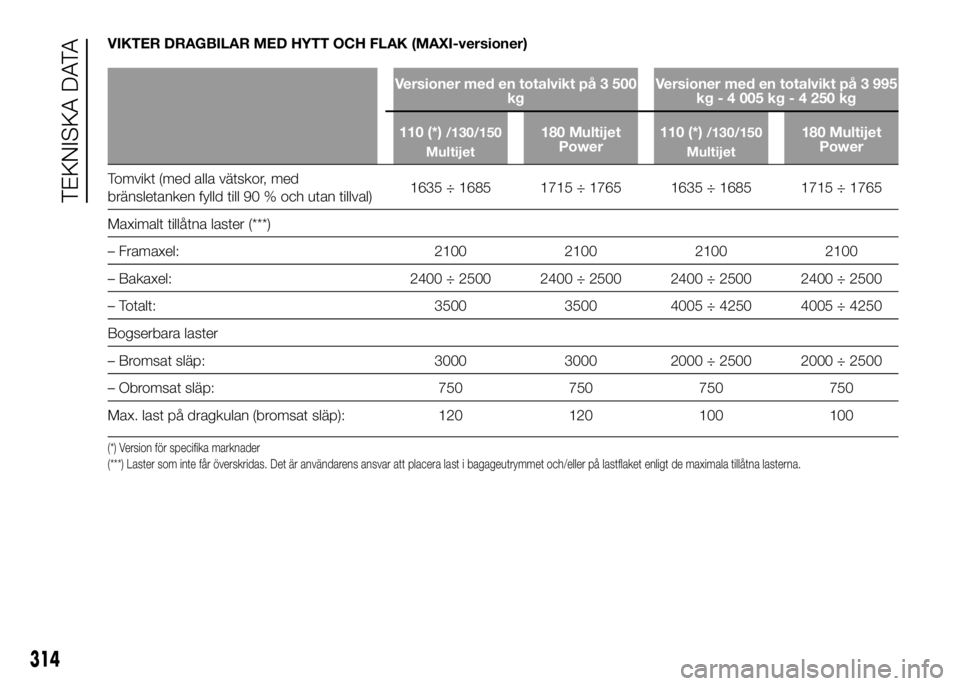

VIKTER DRAGBILAR MED HYTT OCH FLAK (MAXI-versioner)
Versioner med en totalvikt på 3 500
kgVersioner med en totalvikt på 3 995
kg - 4 005 kg - 4 250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)1635 ÷ 1685 1715 ÷ 1765 1635 ÷ 1685 1715 ÷ 1765
Maximalt tillåtna laster (***)
– Framaxel: 2100 2100 2100 2100
– Bakaxel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– Totalt: 3500 3500 4005 ÷ 4250 4005 ÷ 4250
Bogserbara laster
– Bromsat släp: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– Obromsat släp: 750 750 750 750
Max. last på dragkulan (bromsat släp): 120 120 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
314
TEKNISKA DATA

VIKTER DRAGBILAR MED FÖRLÄNGD HYTT
Versioner med en totalvikt på 3 300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Maximalt tillåtna laster (***)
– Framaxel: 1750 1750 1750
– Bakaxel: 1900 1900 1900
– Totalt: 3300 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
315

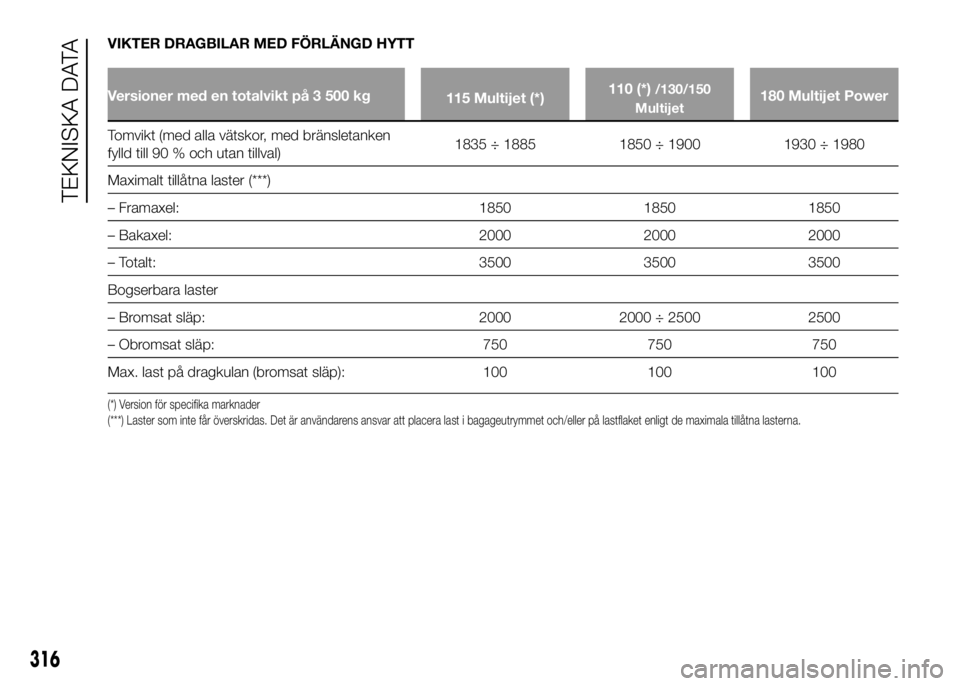

VIKTER DRAGBILAR MED FÖRLÄNGD HYTT
Versioner med en totalvikt på 3 500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Maximalt tillåtna laster (***)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 2000
– Totalt: 3500 3500 3500
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
316
