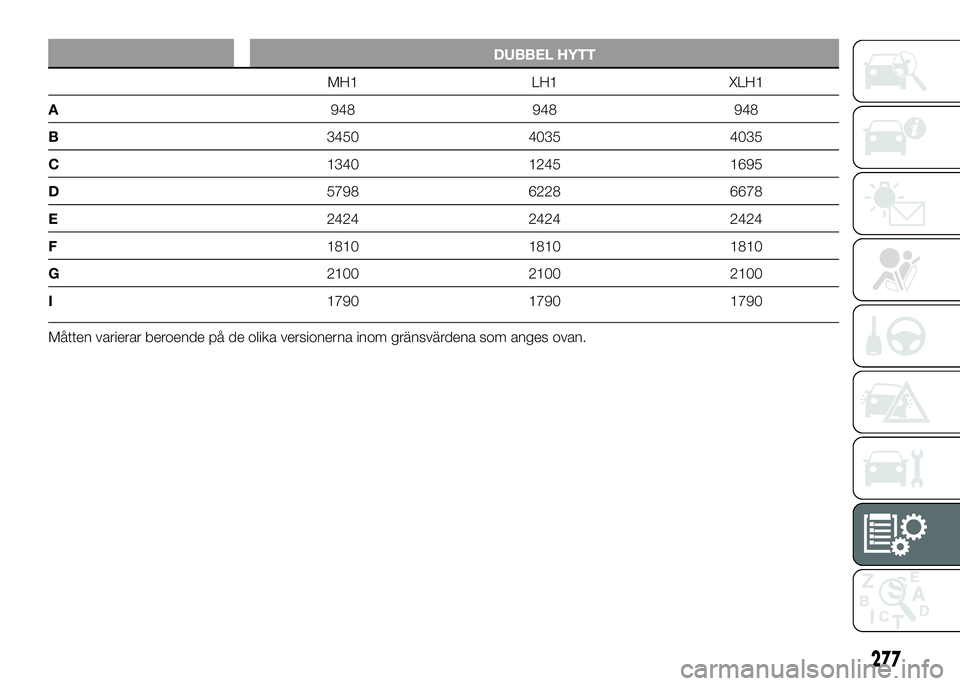

DUBBEL HYTT
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Måtten varierar beroende på de olika versionerna inom gränsvärdena som anges ovan.
277
Page 282 of 387

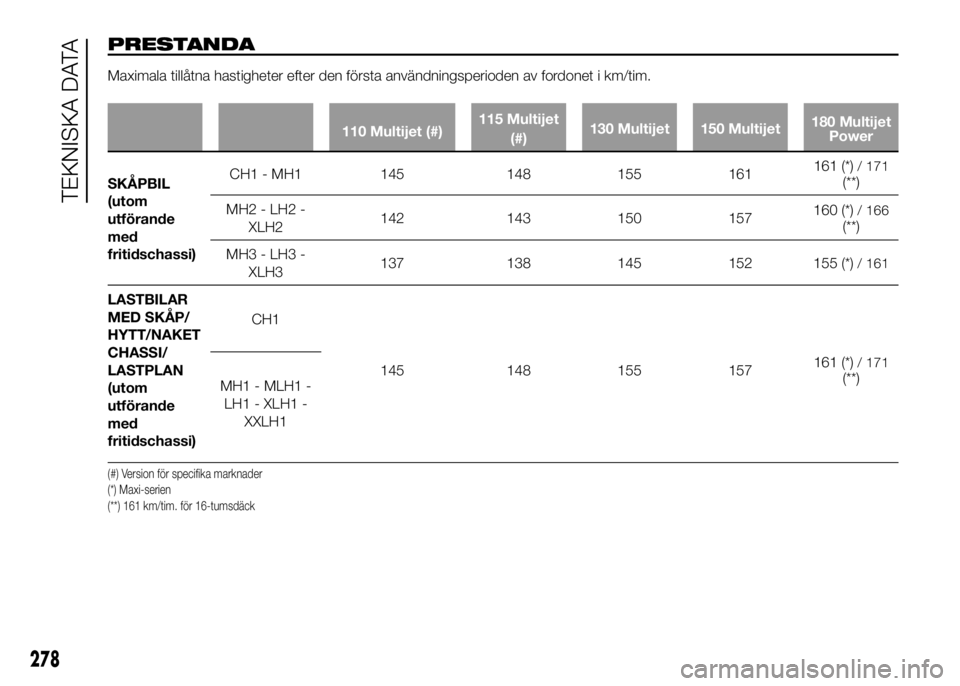

PRESTANDA
Maximala tillåtna hastigheter efter den första användningsperioden av fordonet i km/tim.
110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
SKÃ…PBIL
(utom
utförande
med
fritidschassi)CH1 - MH1 145 148 155 161161 (*)
/ 171(**)
MH2 - LH2 -
XLH2142 143 150 157160 (*)
/ 166(**)
MH3 - LH3 -
XLH3137 138 145 152 155 (*)
/ 161
LASTBILAR
MED SKÃ…P/
HYTT/NAKET
CHASSI/
LASTPLAN
(utom
utförande
med
fritidschassi)CH1
145 148 155 157161 (*)
/ 171(**)
MH1 - MLH1 -
LH1 - XLH1 -
XXLH1
(#) Version för specifika marknader
(*) Maxi-serien
(**) 161 km/tim. för 16-tumsdäck
278
TEKNISKA DATA
Page 283 of 387

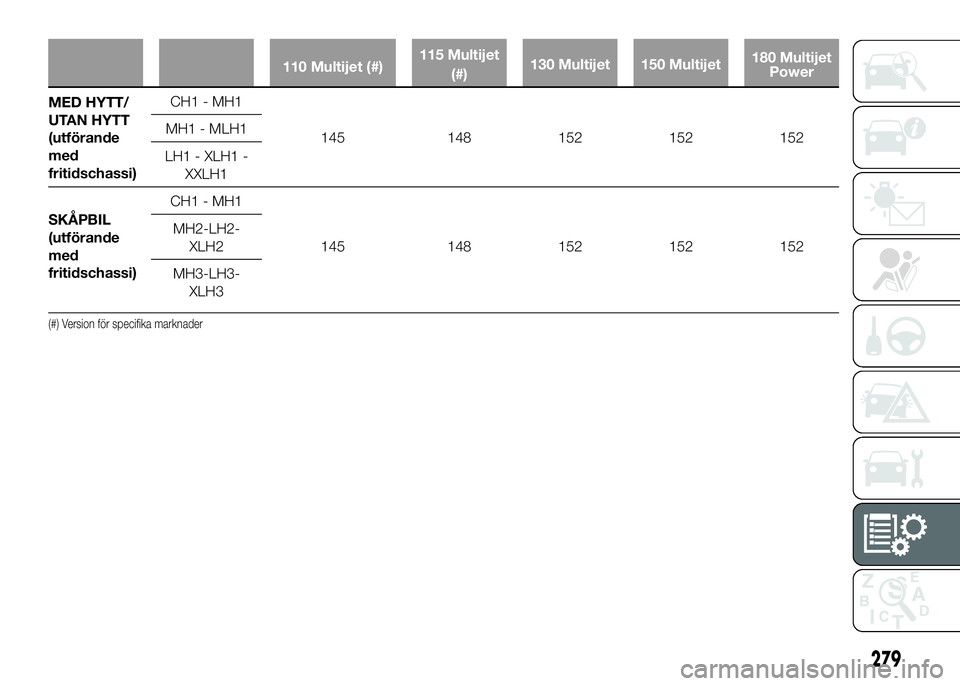

110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
MED HYTT/
UTAN HYTT
(utförande
med
fritidschassi)CH1 - MH1
145 148 152 152 152 MH1 - MLH1
LH1 - XLH1 -
XXLH1
SKÃ…PBIL
(utförande
med
fritidschassi)CH1 - MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3-LH3-
XLH3
(#) Version för specifika marknader
279
Page 284 of 387

VIKTER
VIKTER SKÃ…PBILAR
Versioner med en totalvikt på 2
800 kg (*)Versioner med en totalvikt på 3
510 kg (*)
110 (**)
/130/150 Multijet110 (**)/130/150 Multijet
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1845 ÷ 1860 1860 ÷ 2000
Maximalt tillåtna laster (°)
– Framaxel: 1630 1850
– Bakaxel: 1650 2000
– Totalt: 2800 3510
Bogserbara laster
– Bromsat släp: 2000 2500
– Obromsat släp: 750 750
Max. last på dragkulan (bromsat släp): 100 100
(*) Värdena syftar på skåpbilar med rutor och med rutor med medellångt och kort axelavstånd med hög och med låg sida.
(**) Version för specifika marknader
(°) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
280
TEKNISKA DATA
Page 285 of 387

VIKTER SKÃ…PBILAR
Versioner med en totalvikt på 3 000 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Maximalt tillåtna laster (°)
– Framaxel: 1630 1630 1630
– Bakaxel: 1650 1650 1650
– Totalt: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Värdena syftar på skåpbilar med rutor och med rutor med medellångt och kort axelavstånd med hög och med låg sida.
(**) Version för specifika marknader
(°) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
281
Page 286 of 387

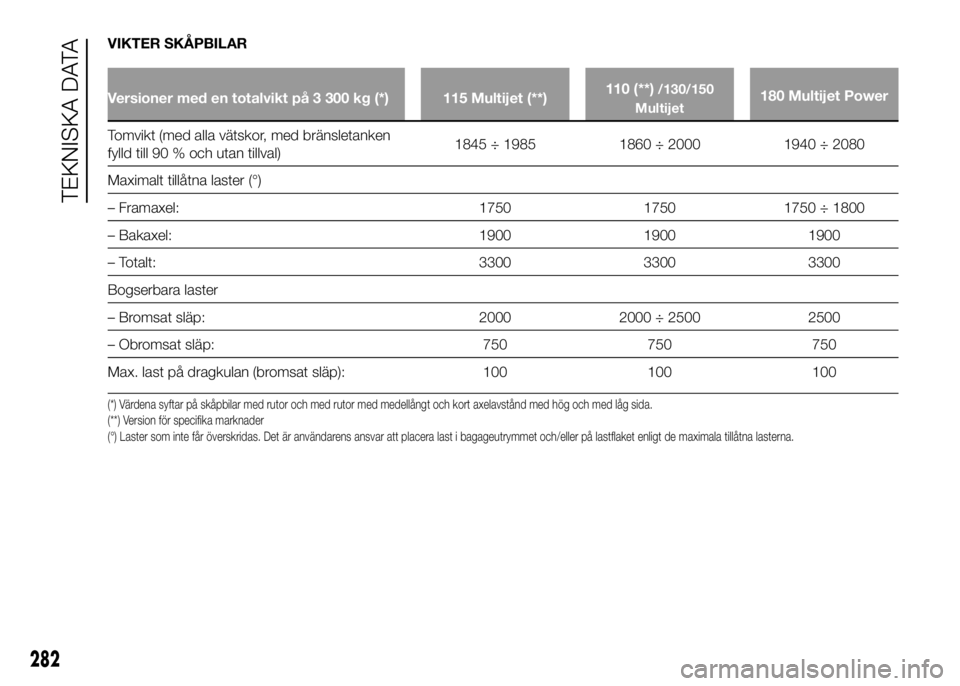

VIKTER SKÃ…PBILAR
Versioner med en totalvikt på 3 300 kg (*) 115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Maximalt tillåtna laster (°)
– Framaxel: 1750 1750 1750 ÷ 1800
– Bakaxel: 1900 1900 1900
– Totalt: 3300 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Värdena syftar på skåpbilar med rutor och med rutor med medellångt och kort axelavstånd med hög och med låg sida.
(**) Version för specifika marknader
(°) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
282
TEKNISKA DATA
Page 287 of 387

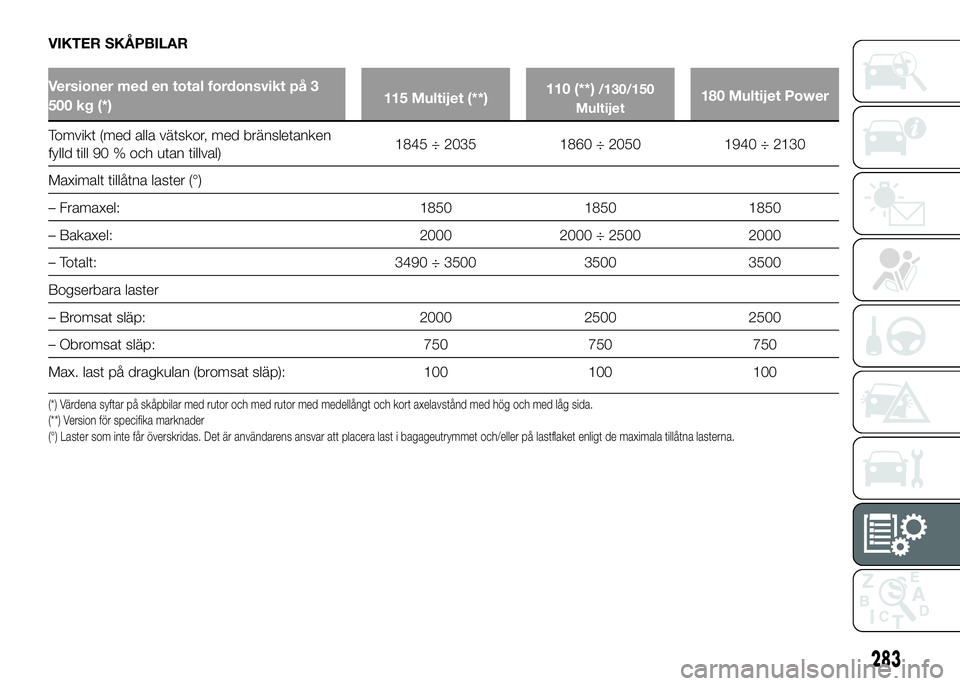

VIKTER SKÃ…PBILAR
Versioner med en total fordonsvikt på 3
500 kg (*)115 Multijet (**)110 (**)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Maximalt tillåtna laster (°)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 ÷ 2500 2000
– Totalt: 3490 ÷ 3500 3500 3500
Bogserbara laster
– Bromsat släp: 2000 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Värdena syftar på skåpbilar med rutor och med rutor med medellångt och kort axelavstånd med hög och med låg sida.
(**) Version för specifika marknader
(°) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
283
Page 288 of 387

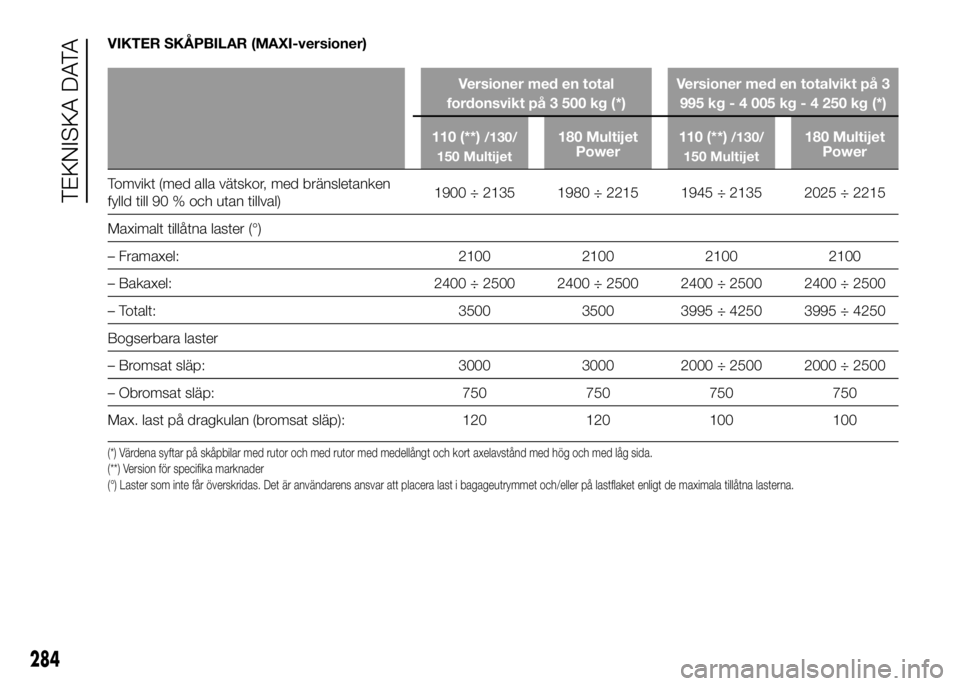

VIKTER SKÃ…PBILAR (MAXI-versioner)
Versioner med en total
fordonsvikt på 3 500 kg (*)Versioner med en totalvikt på 3
995 kg - 4 005 kg - 4 250 kg (*)
110 (**)
/130/
150 Multijet180 Multijet
Power110 (**)/130/
150 Multijet180 Multijet
Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1900 ÷ 2135 1980 ÷ 2215 1945 ÷ 2135 2025 ÷ 2215
Maximalt tillåtna laster (°)
– Framaxel: 2100 2100 2100 2100
– Bakaxel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– Totalt: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Bogserbara laster
– Bromsat släp: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– Obromsat släp: 750 750 750 750
Max. last på dragkulan (bromsat släp): 120 120 100 100
(*) Värdena syftar på skåpbilar med rutor och med rutor med medellångt och kort axelavstånd med hög och med låg sida.
(**) Version för specifika marknader
(°) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
284
TEKNISKA DATA
Page 289 of 387

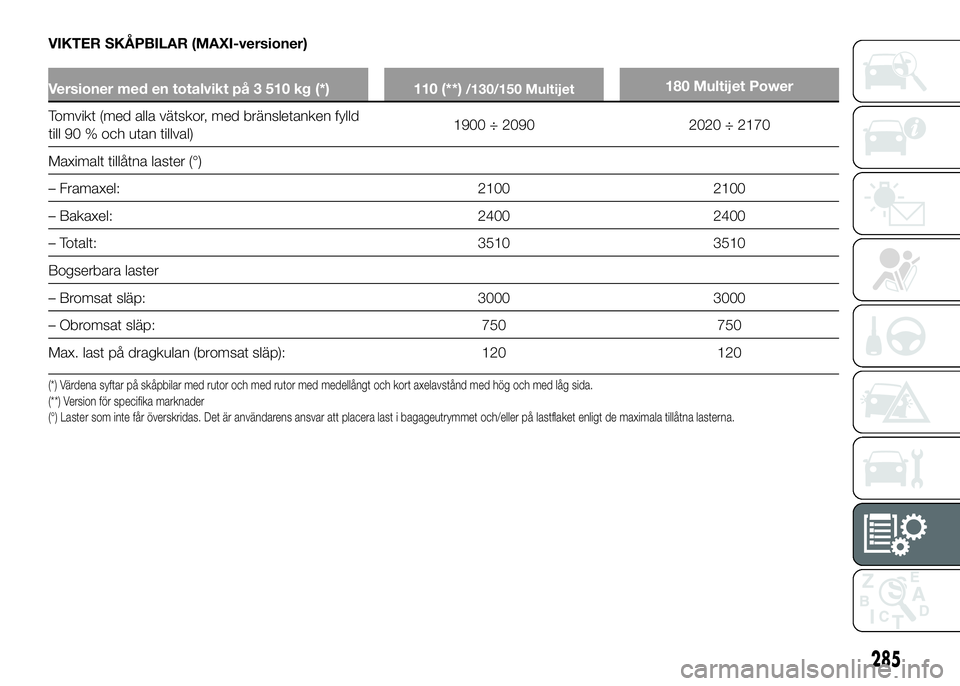

VIKTER SKÃ…PBILAR (MAXI-versioner)
Versioner med en totalvikt på 3 510 kg (*) 110 (**)/130/150 Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken fylld
till 90 % och utan tillval)1900 ÷ 2090 2020 ÷ 2170
Maximalt tillåtna laster (°)
– Framaxel: 2100 2100
– Bakaxel: 2400 2400
– Totalt: 3510 3510
Bogserbara laster
– Bromsat släp: 3000 3000
– Obromsat släp: 750 750
Max. last på dragkulan (bromsat släp): 120 120
(*) Värdena syftar på skåpbilar med rutor och med rutor med medellångt och kort axelavstånd med hög och med låg sida.
(**) Version för specifika marknader
(°) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
285
Page 290 of 387

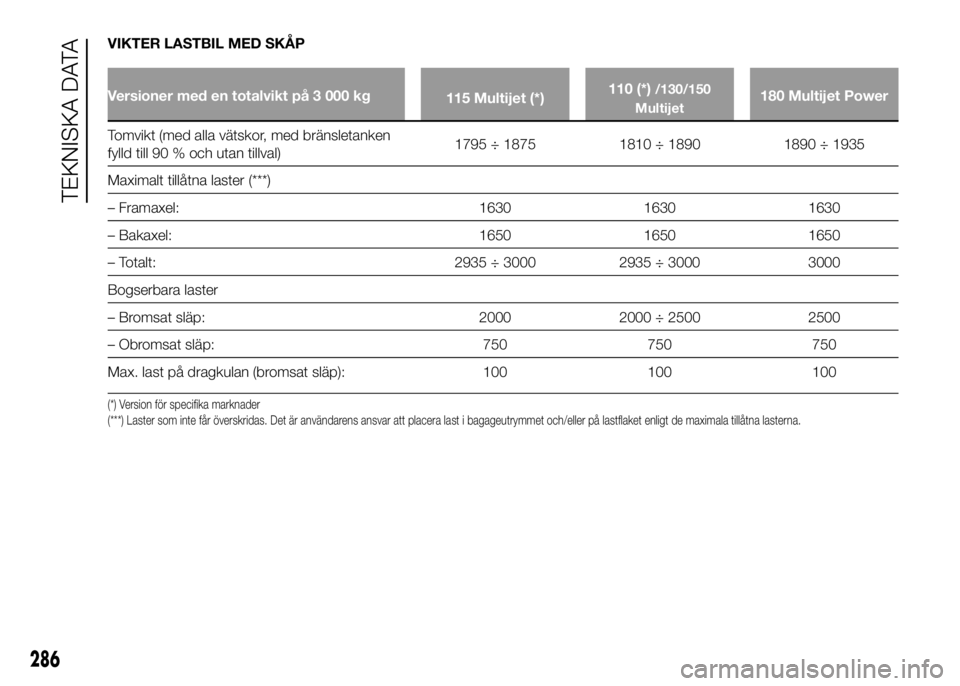

VIKTER LASTBIL MED SKÃ…P
Versioner med en totalvikt på 3 000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Maximalt tillåtna laster (***)
– Framaxel: 1630 1630 1630
– Bakaxel: 1650 1650 1650
– Totalt: 2935 ÷ 3000 2935 ÷ 3000 3000
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
286
