Page 291 of 379

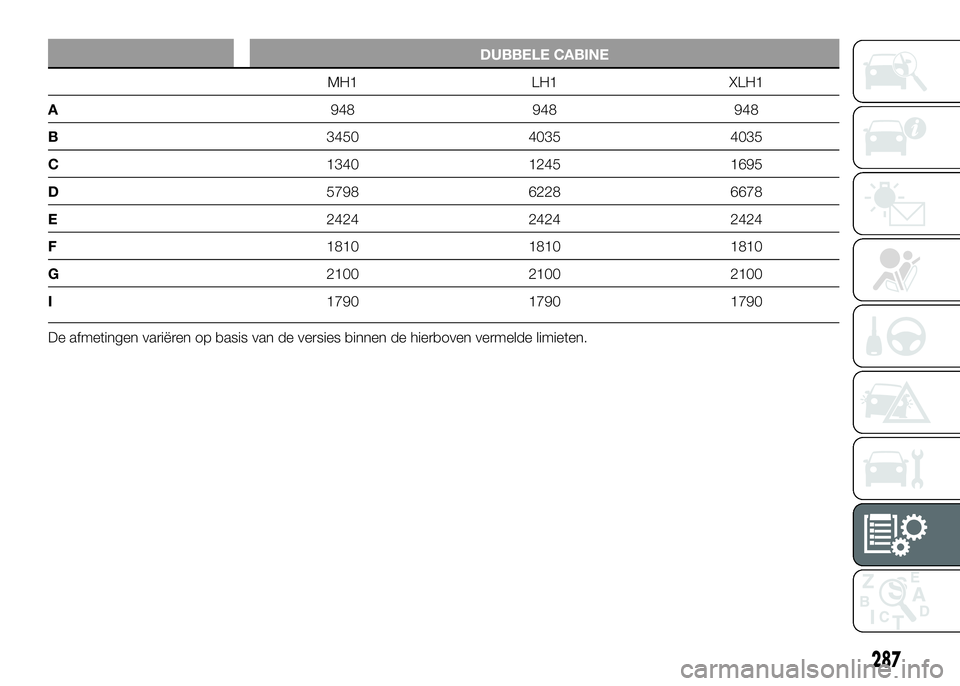

DUBBELE CABINE
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
287
Page 292 of 379

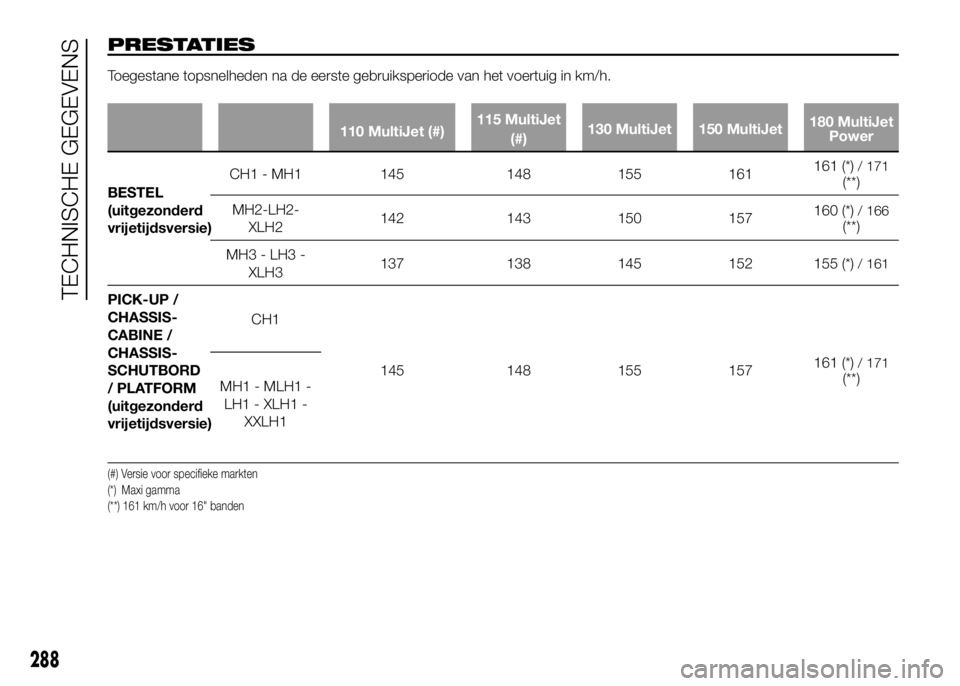

PRESTATIES
Toegestane topsnelheden na de eerste gebruiksperiode van het voertuig in km/h.
110 MultiJet (#)115 MultiJet
(#)130 MultiJet 150 MultiJet180 MultiJet
Power
BESTEL
(uitgezonderd
vrijetijdsversie)CH1 - MH1 145 148 155 161161 (*)
/ 171(**)
MH2-LH2-
XLH2142 143 150 157160 (*)
/ 166(**)
MH3 - LH3 -
XLH3137 138 145 152 155 (*)
/ 161
PICK-UP /
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD
/ PLATFORM
(uitgezonderd
vrijetijdsversie)CH1
145 148 155 157161 (*)
/ 171(**)
MH1 - MLH1 -
LH1 - XLH1 -
XXLH1
(#) Versie voor specifieke markten
(*) Maxi gamma
(**) 161 km/h voor 16" banden
288
TECHNISCHE GEGEVENS
Page 293 of 379

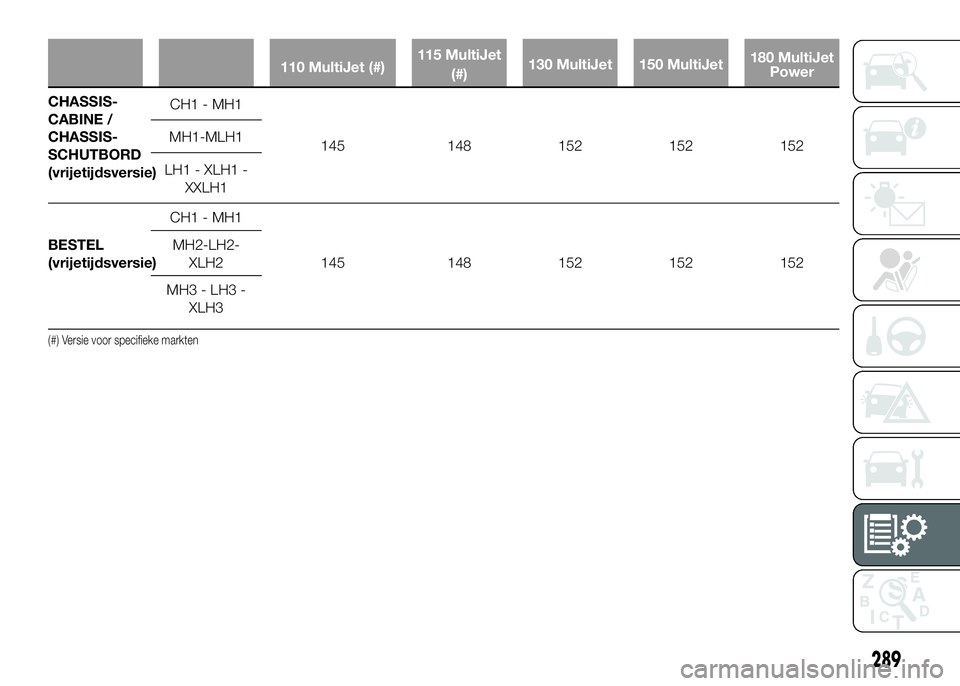

110 MultiJet (#)115 MultiJet
(#)130 MultiJet 150 MultiJet180 MultiJet
Power
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD
(vrijetijdsversie)CH1 - MH1
145 148 152 152 152 MH1-MLH1
LH1 - XLH1 -
XXLH1
BESTEL
(vrijetijdsversie)CH1 - MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3 - LH3 -
XLH3
(#) Versie voor specifieke markten
289
Page 294 of 379

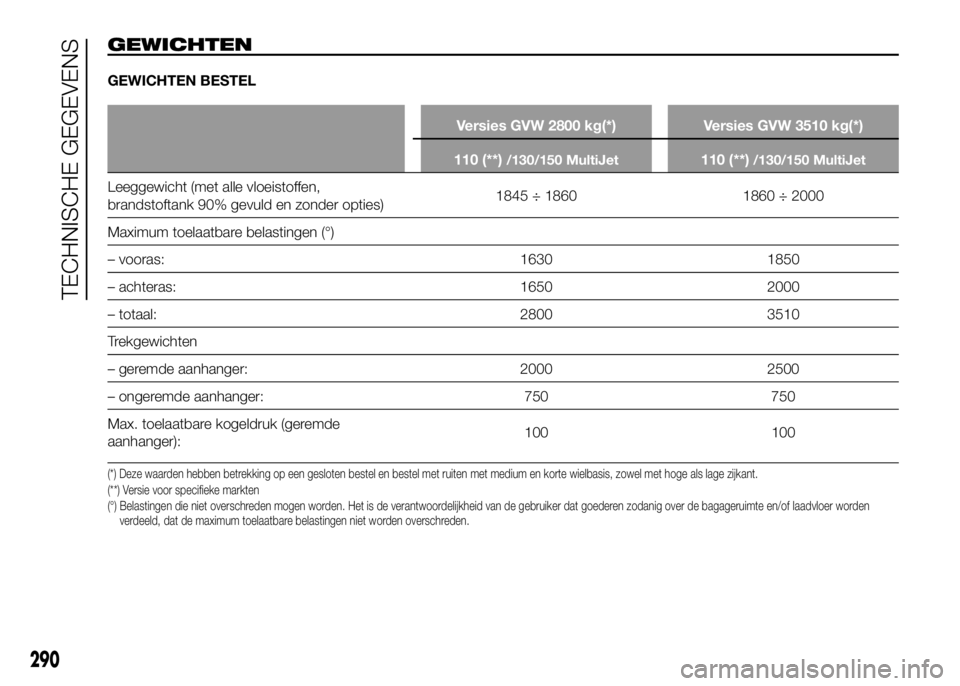

GEWICHTEN
GEWICHTEN BESTEL
Versies GVW 2800 kg(*) Versies GVW 3510 kg(*)
110 (**)
/130/150 MultiJet110 (**)/130/150 MultiJet
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1845 ÷ 1860 1860 ÷ 2000
Maximum toelaatbare belastingen (°)
– vooras: 1630 1850
– achteras: 1650 2000
– totaal: 2800 3510
Trekgewichten
– geremde aanhanger: 2000 2500
– ongeremde aanhanger: 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100
(*) Deze waarden hebben betrekking op een gesloten bestel en bestel met ruiten met medium en korte wielbasis, zowel met hoge als lage zijkant.
(**) Versie voor specifieke markten
(°) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/oflaadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
290
TECHNISCHE GEGEVENS
Page 295 of 379

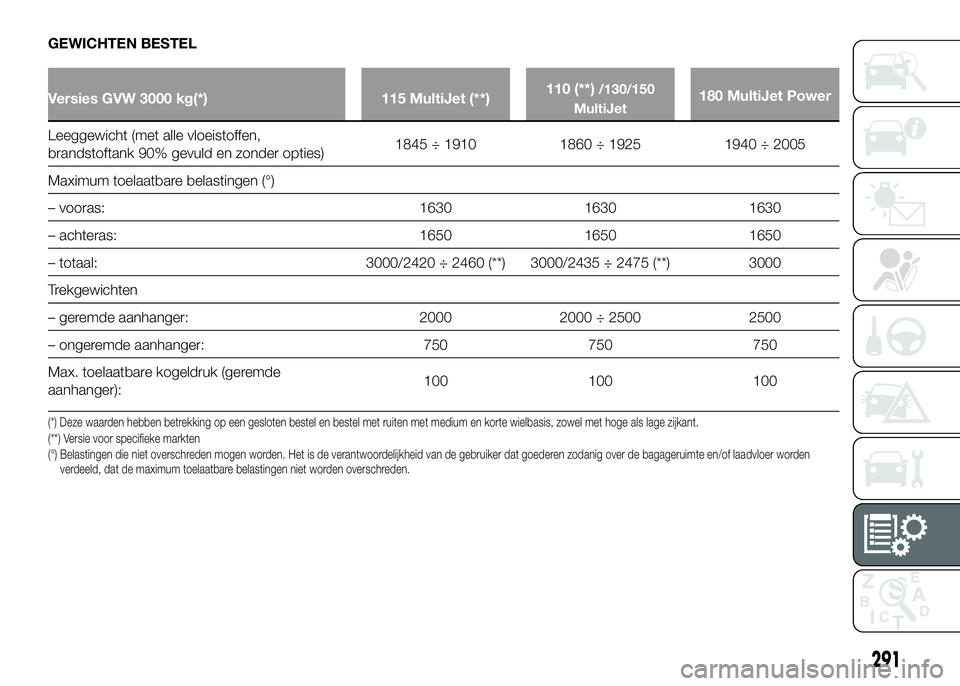

GEWICHTEN BESTEL
Versies GVW 3000 kg(*) 115 MultiJet (**)110 (**)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Maximum toelaatbare belastingen (°)
– vooras: 1630 1630 1630
– achteras: 1650 1650 1650
– totaal: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Deze waarden hebben betrekking op een gesloten bestel en bestel met ruiten met medium en korte wielbasis, zowel met hoge als lage zijkant.
(**) Versie voor specifieke markten
(°) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/oflaadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
291
Page 296 of 379

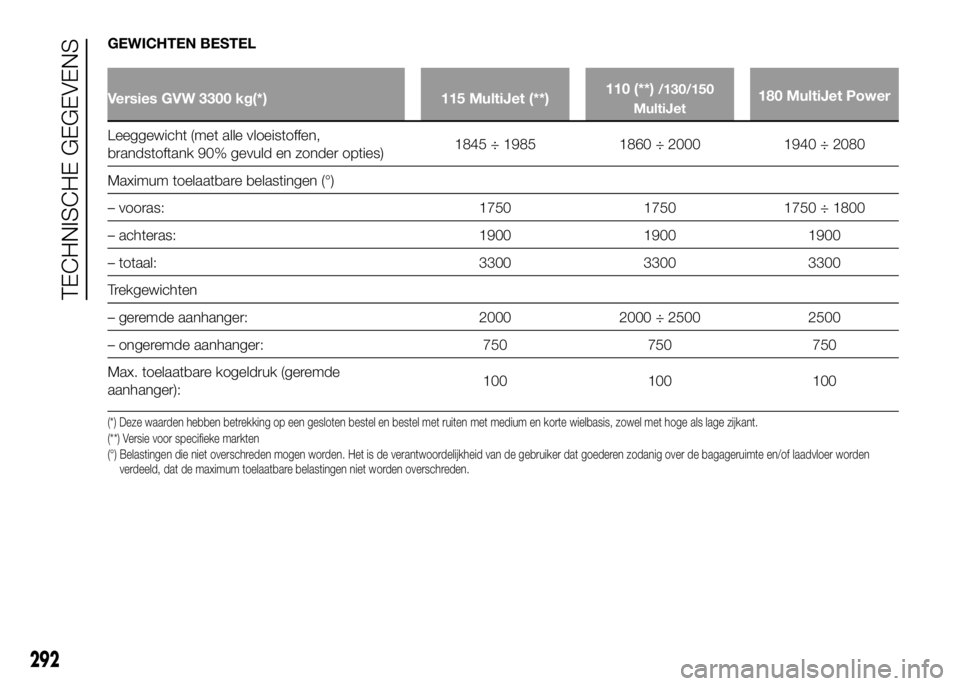

GEWICHTEN BESTEL
Versies GVW 3300 kg(*) 115 MultiJet (**)110 (**)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Maximum toelaatbare belastingen (°)
– vooras: 1750 1750 1750 ÷ 1800
– achteras: 1900 1900 1900
– totaal: 3300 3300 3300
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Deze waarden hebben betrekking op een gesloten bestel en bestel met ruiten met medium en korte wielbasis, zowel met hoge als lage zijkant.
(**) Versie voor specifieke markten
(°) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/oflaadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
292
TECHNISCHE GEGEVENS
Page 297 of 379

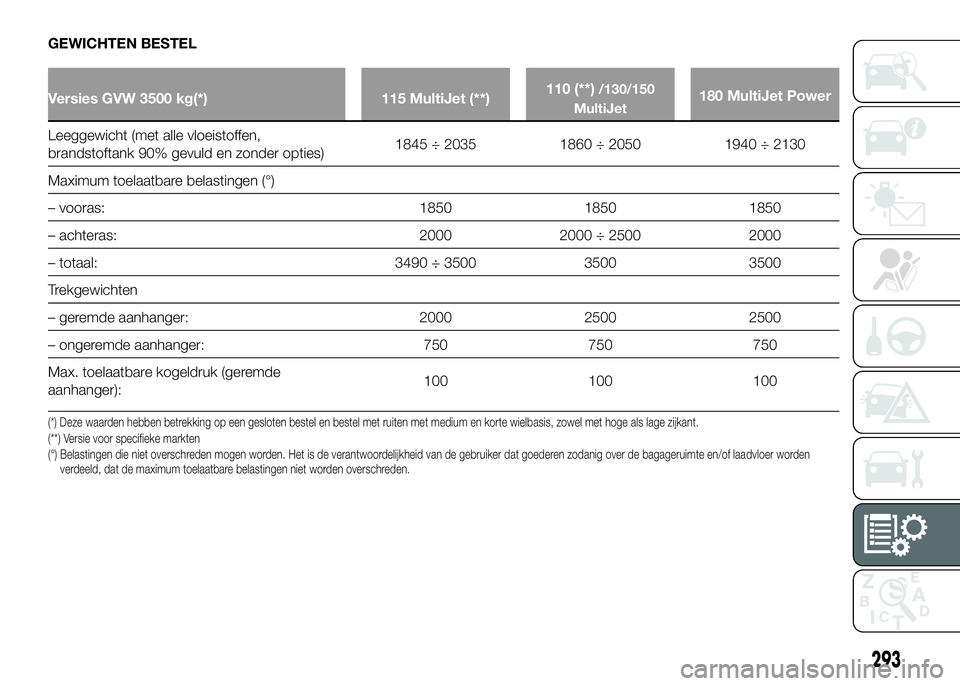

GEWICHTEN BESTEL
Versies GVW 3500 kg(*) 115 MultiJet (**)110 (**)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Maximum toelaatbare belastingen (°)
– vooras: 1850 1850 1850
– achteras: 2000 2000 ÷ 2500 2000
– totaal: 3490 ÷ 3500 3500 3500
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Deze waarden hebben betrekking op een gesloten bestel en bestel met ruiten met medium en korte wielbasis, zowel met hoge als lage zijkant.
(**) Versie voor specifieke markten
(°) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/oflaadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
293
Page 298 of 379

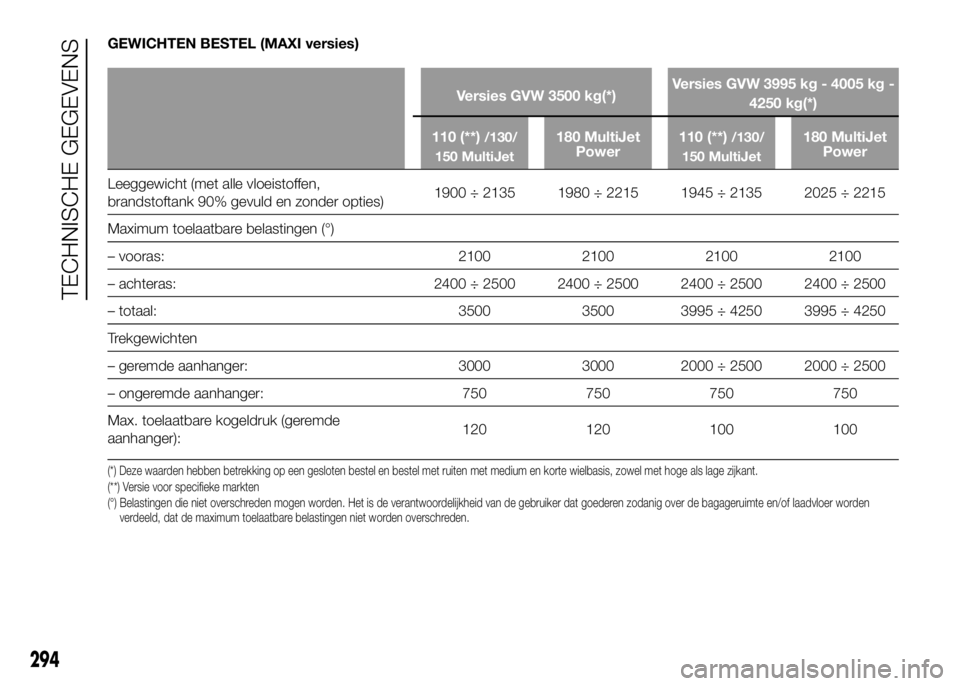

GEWICHTEN BESTEL (MAXI versies)
Versies GVW 3500 kg(*)Versies GVW 3995 kg - 4005 kg -
4250 kg(*)
110 (**)
/130/
150 MultiJet180 MultiJet
Power110 (**)/130/
150 MultiJet180 MultiJet
Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1900 ÷ 2135 1980 ÷ 2215 1945 ÷ 2135 2025 ÷ 2215
Maximum toelaatbare belastingen (°)
– vooras: 2100 2100 2100 2100
– achteras: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– totaal: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Trekgewichten
– geremde aanhanger: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– ongeremde aanhanger: 750 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):120 120 100 100
(*) Deze waarden hebben betrekking op een gesloten bestel en bestel met ruiten met medium en korte wielbasis, zowel met hoge als lage zijkant.
(**) Versie voor specifieke markten
(°) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/oflaadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
294
TECHNISCHE GEGEVENS
Page 299 of 379

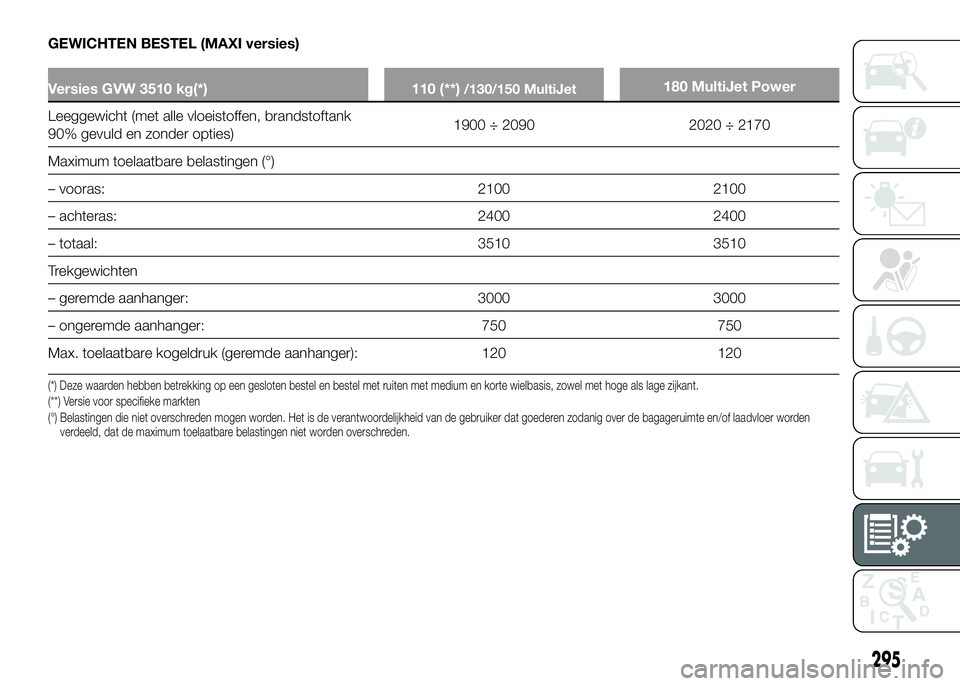

GEWICHTEN BESTEL (MAXI versies)
Versies GVW 3510 kg(*) 110 (**)/130/150 MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen, brandstoftank
90% gevuld en zonder opties)1900 ÷ 2090 2020 ÷ 2170
Maximum toelaatbare belastingen (°)
– vooras: 2100 2100
– achteras: 2400 2400
– totaal: 3510 3510
Trekgewichten
– geremde aanhanger: 3000 3000
– ongeremde aanhanger: 750 750
Max. toelaatbare kogeldruk (geremde aanhanger): 120 120
(*) Deze waarden hebben betrekking op een gesloten bestel en bestel met ruiten met medium en korte wielbasis, zowel met hoge als lage zijkant.
(**) Versie voor specifieke markten
(°) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/oflaadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
295
Page 300 of 379

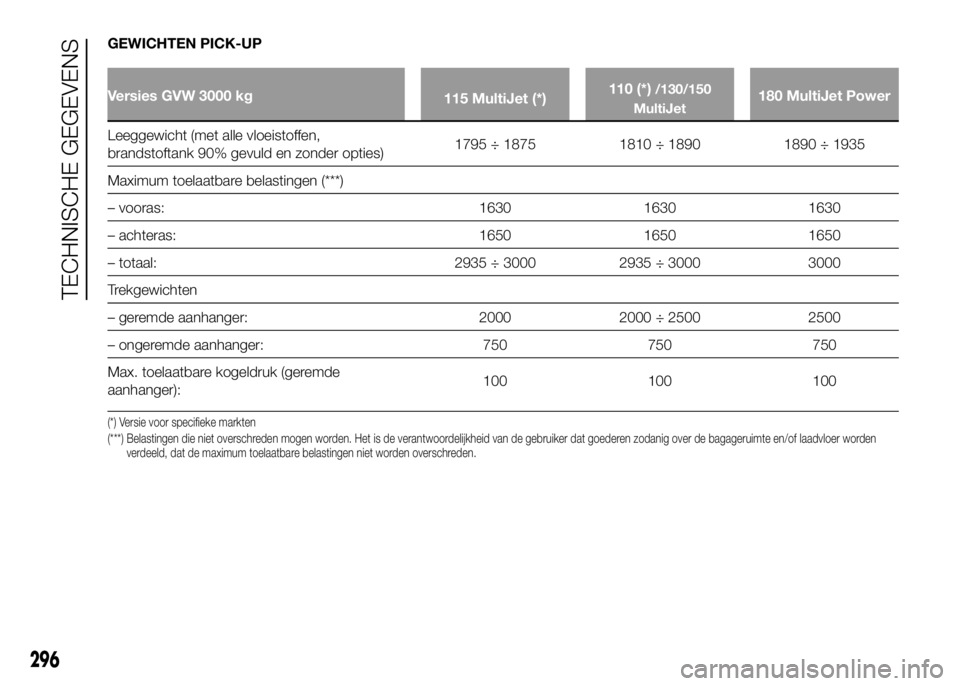

GEWICHTEN PICK-UP
Versies GVW 3000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Maximum toelaatbare belastingen (***)
– vooras: 1630 1630 1630
– achteras: 1650 1650 1650
– totaal: 2935 ÷ 3000 2935 ÷ 3000 3000
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
296
