UwagaMożna jednak pozostawić silnik
w ruchu, wyłączając system
Start&Stop.
NIEPRAWIDŁOWE
FUNKCJONOWANIE
W przypadku nieprawidłowego
funkcjonowania system Start&Stop
dezaktywuje się. Kierowca informowany
jest o usterce przez zaświecenie się
ikony
oraz pojawienie się
komunikatu na wyświetlaczu. W takiej
sytuacji należy zwrócić się do ASO
Fiata.
NIEKTYWNOŚĆ POJAZDU
W przypadku długiej nieaktywności
samochodu należy zwrócić szczególną
uwagę na odłączenie zasilania
elektrycznego od akumulatora.
Procedura ta polega na odłączeniu

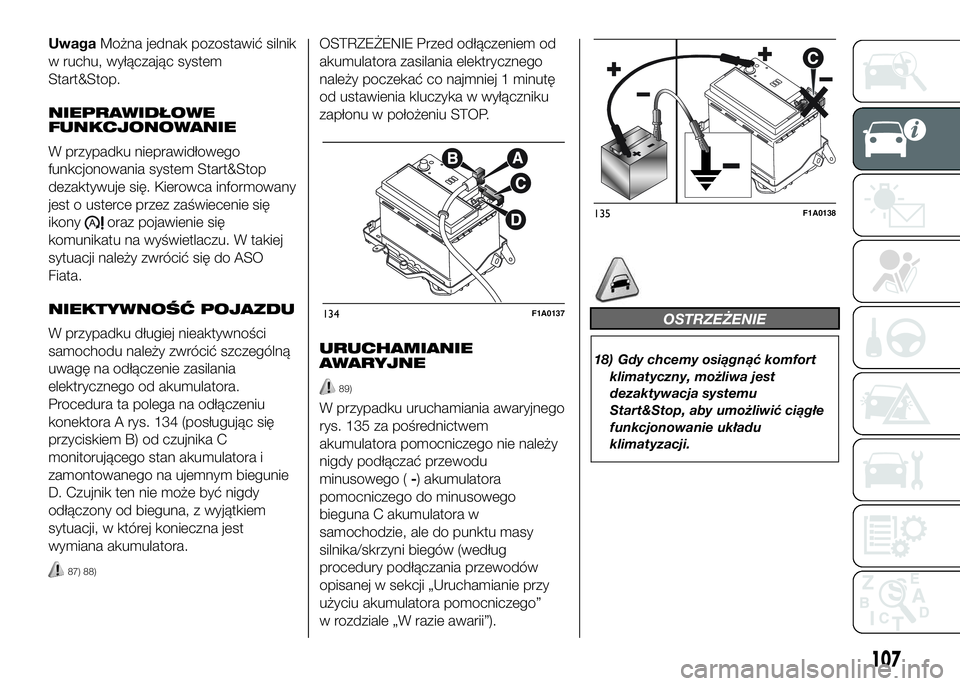

konektora A rys. 134 (posługując się
przyciskiem B) od czujnika C
monitorującego stan akumulatora i
zamontowanego na ujemnym biegunie
D. Czujnik ten nie może być nigdy
odłączony od bieguna, z wyjątkiem
sytuacji, w której konieczna jest
wymiana akumulatora.
87) 88)
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej 1 minutę
od ustawienia kluczyka w wyłączniku
zapłonu w położeniu STOP.
URUCHAMIANIE
AWARYJNE
89)
W przypadku uruchamiania awaryjnego
rys. 135 za pośrednictwem
akumulatora pomocniczego nie należy
nigdy podłączać przewodu
minusowego (-) akumulatora
pomocniczego do minusowego
bieguna C akumulatora w
samochodzie, ale do punktu masy
silnika/skrzyni biegów (według
procedury podłączania przewodów
opisanej w sekcji „Uruchamianie przy
użyciu akumulatora pomocniczego”
w rozdziale „W razie awarii”).
OSTRZEŻENIE
18) Gdy chcemy osiągnąć komfort
klimatyczny, możliwa jest
dezaktywacja systemu
Start&Stop, aby umożliwić ciągłe
funkcjonowanie układu
klimatyzacji.
134F1A0137
135F1A0138
107

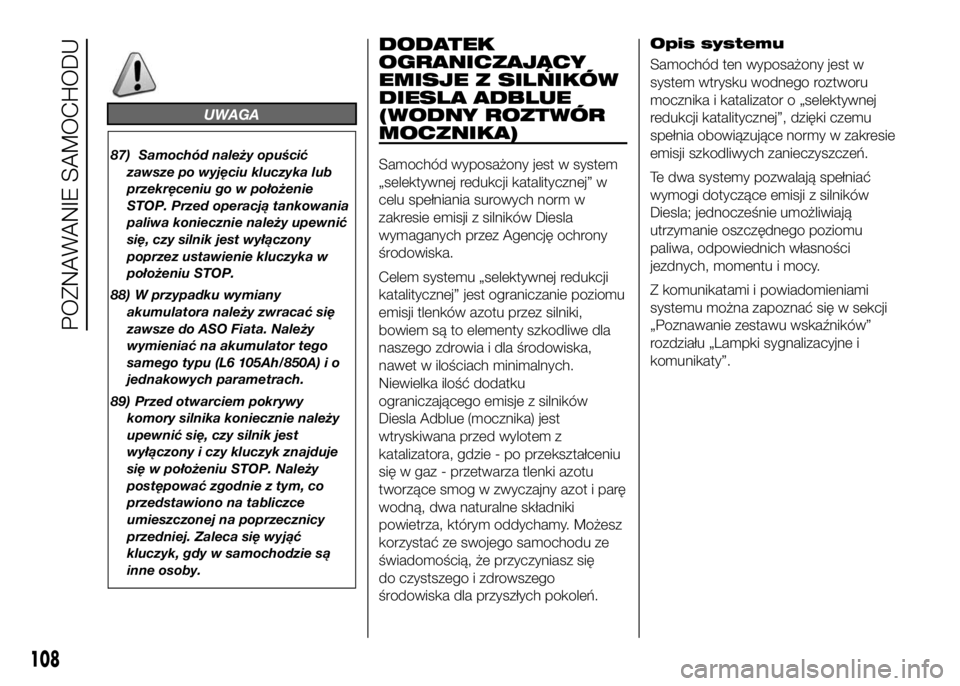

UWAGA
87) Samochód należy opuścić
zawsze po wyjęciu kluczyka lub
przekręceniu go w położenie
STOP. Przed operacją tankowania
paliwa koniecznie należy upewnić
się, czy silnik jest wyłączony
poprzez ustawienie kluczyka w
położeniu STOP.
88) W przypadku wymiany
akumulatora należy zwracać się
zawsze do ASO Fiata. Należy
wymieniać na akumulator tego
samego typu (L6 105Ah/850A) i o
jednakowych parametrach.
89) Przed otwarciem pokrywy
komory silnika koniecznie należy
upewnić się, czy silnik jest
wyłączony i czy kluczyk znajduje
się w położeniu STOP. Należy
postępować zgodnie z tym, co
przedstawiono na tabliczce
umieszczonej na poprzecznicy
przedniej. Zaleca się wyjąć
kluczyk, gdy w samochodzie są
inne osoby.
DODATEK
OGRANICZAJĄCY
EMISJE Z SILNIKÓW
DIESLA ADBLUE
(WODNY ROZTWÓR
MOCZNIKA)
Samochód wyposażony jest w system
„selektywnej redukcji katalitycznej” w
celu spełniania surowych norm w
zakresie emisji z silników Diesla
wymaganych przez Agencję ochrony
środowiska.
Celem systemu „selektywnej redukcji
katalitycznej” jest ograniczanie poziomu
emisji tlenków azotu przez silniki,
bowiem są to elementy szkodliwe dla
naszego zdrowia i dla środowiska,
nawet w ilościach minimalnych.
Niewielka ilość dodatku
ograniczającego emisje z silników
Diesla Adblue (mocznika) jest
wtryskiwana przed wylotem z
katalizatora, gdzie - po przekształceniu
się w gaz - przetwarza tlenki azotu
tworzące smog w zwyczajny azot i parę
wodną, dwa naturalne składniki
powietrza, którym oddychamy. Możesz
korzystać ze swojego samochodu ze
świadomością, że przyczyniasz się
do czystszego i zdrowszego
środowiska dla przyszłych pokoleń.Opis systemu
Samochód ten wyposażony jest w
system wtrysku wodnego roztworu
mocznika i katalizator o „selektywnej
redukcji katalitycznej”, dzięki czemu
spełnia obowiązujące normy w zakresie
emisji szkodliwych zanieczyszczeń.
Te dwa systemy pozwalają spełniać
wymogi dotyczące emisji z silników
Diesla; jednocześnie umożliwiają
utrzymanie oszczędnego poziomu
paliwa, odpowiednich własności
jezdnych, momentu i mocy.
Z komunikatami i powiadomieniami
systemu można zapoznać się w sekcji
„Poznawanie zestawu wskaźników”
rozdziału „Lampki sygnalizacyjne i
komunikaty”.
108
POZNAWANIE SAMOCHODU

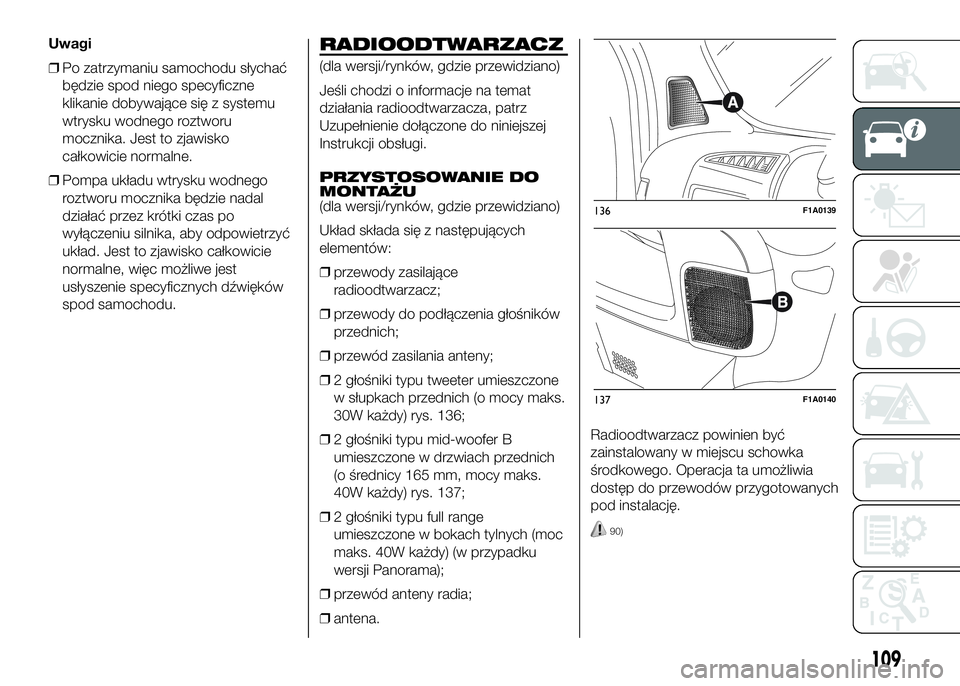

Uwagi
❒Po zatrzymaniu samochodu słychać
będzie spod niego specyficzne
klikanie dobywające się z systemu
wtrysku wodnego roztworu
mocznika. Jest to zjawisko
całkowicie normalne.
❒Pompa układu wtrysku wodnego
roztworu mocznika będzie nadal
działać przez krótki czas po
wyłączeniu silnika, aby odpowietrzyć
układ. Jest to zjawisko całkowicie
normalne, więc możliwe jest
usłyszenie specyficznych dźwięków
spod samochodu.RADIOODTWARZACZ
(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o informacje na temat
działania radioodtwarzacza, patrz
Uzupełnienie dołączone do niniejszej
Instrukcji obsługi.
PRZYSTOSOWANIE DO
MONTAŻU
(dla wersji/rynków, gdzie przewidziano)
Układ składa się z następujących
elementów:
❒przewody zasilające
radioodtwarzacz;
❒przewody do podłączenia głośników
przednich;
❒przewód zasilania anteny;
❒2 głośniki typu tweeter umieszczone
w słupkach przednich (o mocy maks.
30W każdy) rys. 136;
❒2 głośniki typu mid-woofer B
umieszczone w drzwiach przednich
(o średnicy 165 mm, mocy maks.
40W każdy) rys. 137;
❒2 głośniki typu full range
umieszczone w bokach tylnych (moc
maks. 40W każdy) (w przypadku
wersji Panorama);
❒przewód anteny radia;
❒antena.Radioodtwarzacz powinien być
zainstalowany w miejscu schowka
środkowego. Operacja ta umożliwia
dostęp do przewodów przygotowanych
pod instalację.
90)
136F1A0139
137F1A0140
109

UWAGA
90) W celu podłączenia
radioodtwarzacza do układu
przystosowania znajdującego się
w samochodzie należy zwrócić się
do ASO Fiata, aby uniknąć
wszelkich możliwych usterek
mogących niekorzystnie wpłynąć
na bezpieczeństwo samochodu.
AKCESORIA
ZAKUPIONE PRZEZ
UŻYTKOWNIKA
Jeżeli po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne
wymagające ciągłego zasilania
elektrycznego (alarm, satelitarne
zabezpieczenie przed kradzieżą itp.),
obciążające bilans elektryczny, należy
zwrócić się do ASO Fiata, która - poza
tym, iż zasugeruje urządzenie
najbardziej odpowiednie dostępne w
Lineaccessori Fiata - zweryfikuje, czy
instalacja elektryczna w samochodzie
jest w stanie wytrzymać wymagane
obciążenie czy konieczne jest użycie
akumulatora o większej pojemności.
91)
INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/
ELEKTRONICZNYCH
Urządzenia elektryczne/elektroniczne
zainstalowane po zakupieniu
samochodu i w serwisie
posprzedażnym muszą posiadać
oznaczenie rys. 138.Fiat Auto S.p.A. autoryzuje montaż
aparatury nadawczo-odbiorczej, o ile
zainstalowano ją zgodnie z właściwą
praktyką montażową, przy
przestrzeganiu wskazań producenta, w
wyspecjalizowanym centrum.
OSTRZEŻENIE Montaż urządzeń, które
wymagają zmiany właściwości
samochodu, może spowodować
wycofanie homologacji przez
odpowiedni urząd i ewentualną utratę
gwarancji lub pośrednie czy
bezpośrednie jej cofnięcie z powodu
defektów wykonania w/w modyfikacji.
Fiat Auto S p.A nie ponosi
odpowiedzialności za uszkodzenia
wynikłe z instalacji akcesoriów nie
zalecanych przez Fiat Auto i instalację
nie odpowiadającą przepisom
dostawcy.
138DISPOSITIVI-ELETTRONICI
110
POZNAWANIE SAMOCHODU

NADAJNIKI RADIOWE I
TELEFONY KOMÓRKOWE
Urządzenia radionadawcze (telefony
komórkowe, CB radia i tym podobne),
nie mogą być używane wewnątrz
samochodu, jeżeli nie mają
zamontowanej oddzielnej anteny na
zewnątrz tego samochodu.
OSTRZEŻENIE Używanie tego typu
urządzeń w samochodzie (bez anteny
zewnętrznej), może spowodować, poza
potencjalnym zagrożeniem dla zdrowia
pasażerów, niewłaściwe
funkcjonowanie systemów
elektronicznych znajdujących się w
samochodzie, poza tym zagraża
bezpieczeństwu samochodu.
Ponadto skuteczność nadawania i
odbioru przez tego typu urządzenia
może być zakłócana efektem
ekranowania przez nadwozie
samochodu.
Jeśli chodzi o używanie telefonów
komórkowych (GSM, GPRS, UMTS),
posiadających oficjalną homologację
CE, zaleca się przeczytać dokładnie
instrukcję dostarczoną przez
producenta telefonu komórkowego.PRZYSTOSOWANIE DO
MONTAŻU TELEPASSU
NA SZYBIE PRZEDNIEJ
ODBLASKOWEJ
(dla wersji/rynków, gdzie przewidziano)
Jeśli pojazd wyposażony jest w szybę
odblaskową, Telepass należy
zamontować we właściwym miejscu
wyszczególnionym na rys. 139 - rys.
140.
UWAGA
91) Należy zwracać uwagę przy
montażu dodatkowych spoilerów,
obręczy kół ze stopów lekkich i
kołpaków nie montowanych
seryjnie: mogą one zmniejszyć
wentylację hamulców i ich
skuteczność w przypadkach
gwałtownego lub częstego
hamowania lub na długich
zjazdach ze wzniesienia. Należy
ponadto sprawdzić, czy nie ma
przeszkód (np. dywaniki itp.) przy
naciskaniu na pedały.
139F1A0310
140F1A0311
111

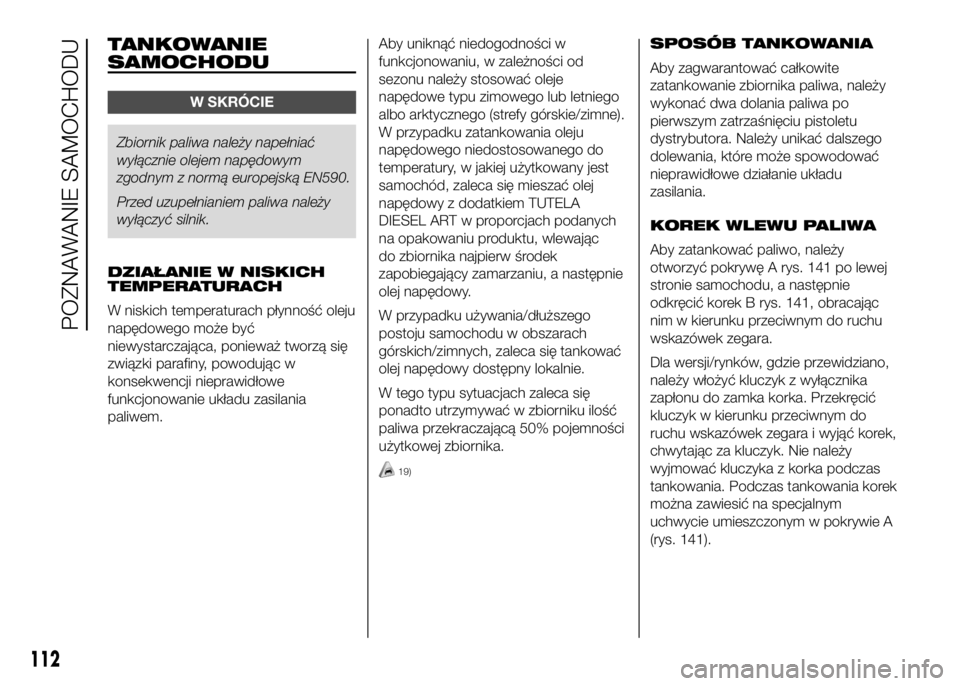

TANKOWANIE
SAMOCHODU
W SKRÓCIE
Zbiornik paliwa należy napełniać
wyłącznie olejem napędowym
zgodnym z normą europejską EN590.
Przed uzupełnianiem paliwa należy
wyłączyć silnik.
DZIAŁANIE W NISKICH
TEMPERATURACH
W niskich temperaturach płynność oleju
napędowego może być
niewystarczająca, ponieważ tworzą się
związki parafiny, powodując w
konsekwencji nieprawidłowe
funkcjonowanie układu zasilania
paliwem.Aby uniknąć niedogodności w
funkcjonowaniu, w zależności od
sezonu należy stosować oleje
napędowe typu zimowego lub letniego
albo arktycznego (strefy górskie/zimne).
W przypadku zatankowania oleju
napędowego niedostosowanego do
temperatury, w jakiej użytkowany jest
samochód, zaleca się mieszać olej
napędowy z dodatkiem TUTELA
DIESEL ART w proporcjach podanych
na opakowaniu produktu, wlewając
do zbiornika najpierw środek
zapobiegający zamarzaniu, a następnie
olej napędowy.
W przypadku używania/dłuższego
postoju samochodu w obszarach
górskich/zimnych, zaleca się tankować
olej napędowy dostępny lokalnie.
W tego typu sytuacjach zaleca się
ponadto utrzymywać w zbiorniku ilość
paliwa przekraczającą 50% pojemności
użytkowej zbiornika.
19)
SPOSÓB TANKOWANIA
Aby zagwarantować całkowite
zatankowanie zbiornika paliwa, należy
wykonać dwa dolania paliwa po
pierwszym zatrzaśnięciu pistoletu
dystrybutora. Należy unikać dalszego
dolewania, które może spowodować
nieprawidłowe działanie układu
zasilania.
KOREK WLEWU PALIWA
Aby zatankować paliwo, należy
otworzyć pokrywę A rys. 141 po lewej
stronie samochodu, a następnie
odkręcić korek B rys. 141, obracając
nim w kierunku przeciwnym do ruchu
wskazówek zegara.
Dla wersji/rynków, gdzie przewidziano,
należy włożyć kluczyk z wyłącznika
zapłonu do zamka korka. Przekręcić
kluczyk w kierunku przeciwnym do
ruchu wskazówek zegara i wyjąć korek,
chwytając za kluczyk. Nie należy
wyjmować kluczyka z korka podczas
tankowania. Podczas tankowania korek
można zawiesić na specjalnym
uchwycie umieszczonym w pokrywie A
(rys. 141).
112
POZNAWANIE SAMOCHODU

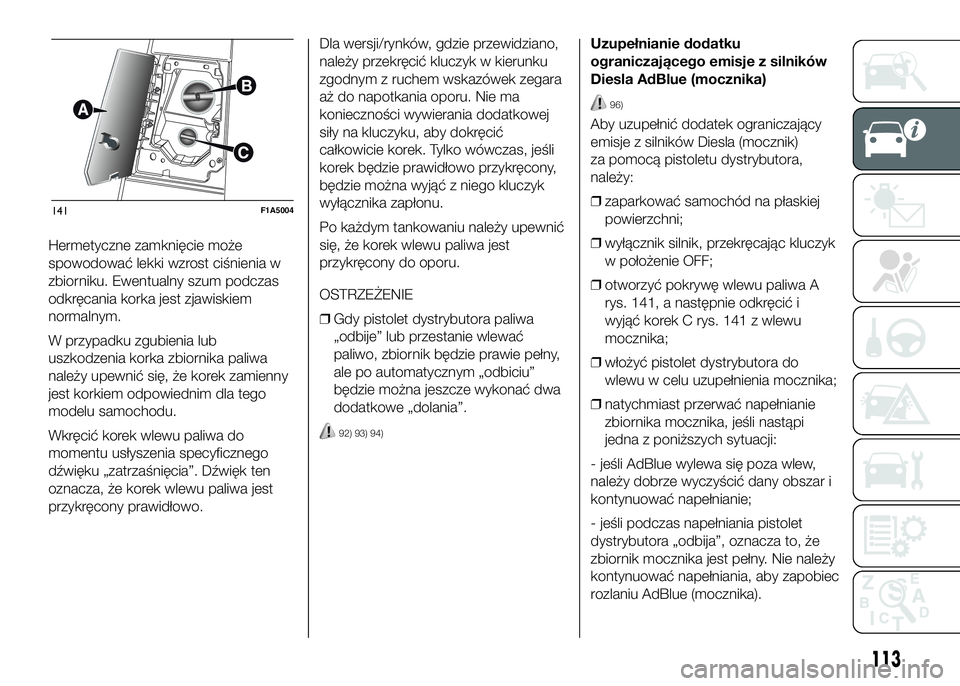

Hermetyczne zamknięcie może
spowodować lekki wzrost ciśnienia w
zbiorniku. Ewentualny szum podczas
odkręcania korka jest zjawiskiem
normalnym.
W przypadku zgubienia lub
uszkodzenia korka zbiornika paliwa
należy upewnić się, że korek zamienny
jest korkiem odpowiednim dla tego
modelu samochodu.
Wkręcić korek wlewu paliwa do
momentu usłyszenia specyficznego
dźwięku „zatrzaśnięcia”. Dźwięk ten
oznacza, że korek wlewu paliwa jest
przykręcony prawidłowo.Dla wersji/rynków, gdzie przewidziano,
należy przekręcić kluczyk w kierunku
zgodnym z ruchem wskazówek zegara
aż do napotkania oporu. Nie ma
konieczności wywierania dodatkowej
siły na kluczyku, aby dokręcić
całkowicie korek. Tylko wówczas, jeśli
korek będzie prawidłowo przykręcony,
będzie można wyjąć z niego kluczyk
wyłącznika zapłonu.
Po każdym tankowaniu należy upewnić
się, że korek wlewu paliwa jest
przykręcony do oporu.
OSTRZEŻENIE
❒Gdy pistolet dystrybutora paliwa
„odbije” lub przestanie wlewać
paliwo, zbiornik będzie prawie pełny,
ale po automatycznym „odbiciu”
będzie można jeszcze wykonać dwa
dodatkowe „dolania”.
92) 93) 94)
Uzupełnianie dodatku
ograniczającego emisje z silników
Diesla AdBlue (mocznika)
96)
Aby uzupełnić dodatek ograniczający
emisje z silników Diesla (mocznik)
za pomocą pistoletu dystrybutora,
należy:
❒zaparkować samochód na płaskiej
powierzchni;
❒wyłącznik silnik, przekręcając kluczyk
w położenie OFF;
❒otworzyć pokrywę wlewu paliwa A
rys. 141, a następnie odkręcić i
wyjąć korek C rys. 141 z wlewu
mocznika;
❒włożyć pistolet dystrybutora do
wlewu w celu uzupełnienia mocznika;
❒natychmiast przerwać napełnianie
zbiornika mocznika, jeśli nastąpi
jedna z poniższych sytuacji:
- jeśli AdBlue wylewa się poza wlew,
należy dobrze wyczyścić dany obszar i
kontynuować napełnianie;
- jeśli podczas napełniania pistolet
dystrybutora „odbija”, oznacza to, że
zbiornik mocznika jest pełny. Nie należy
kontynuować napełniania, aby zapobiec
rozlaniu AdBlue (mocznika).
141F1A5004
113

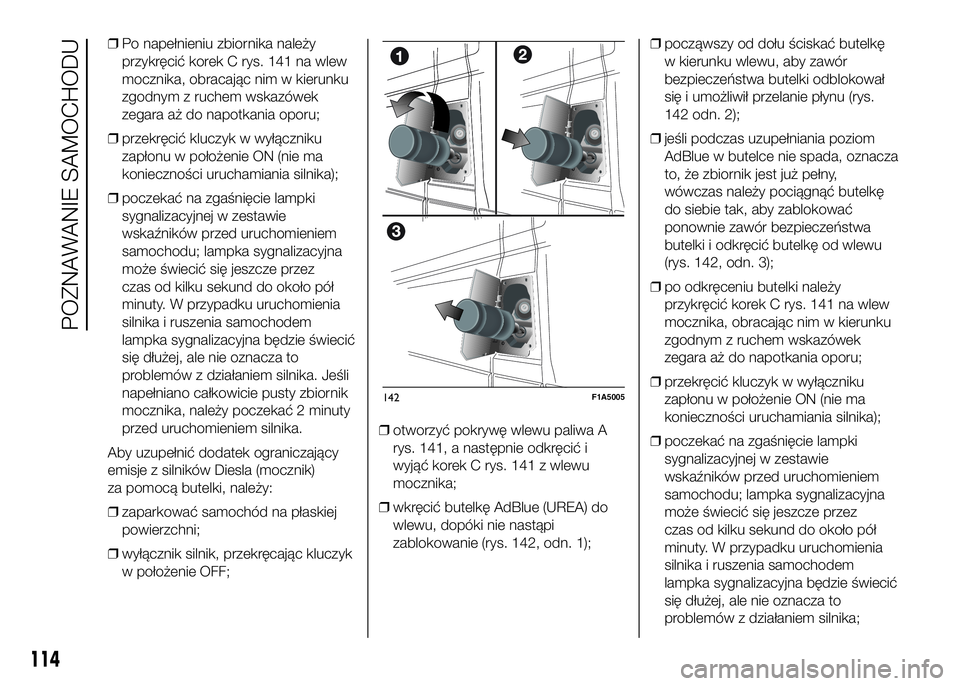

❒Po napełnieniu zbiornika należy
przykręcić korek C rys. 141 na wlew
mocznika, obracając nim w kierunku
zgodnym z ruchem wskazówek
zegara aż do napotkania oporu;
❒przekręcić kluczyk w wyłączniku
zapłonu w położenie ON (nie ma
konieczności uruchamiania silnika);
❒poczekać na zgaśnięcie lampki
sygnalizacyjnej w zestawie
wskaźników przed uruchomieniem
samochodu; lampka sygnalizacyjna
może świecić się jeszcze przez
czas od kilku sekund do około pół
minuty. W przypadku uruchomienia
silnika i ruszenia samochodem
lampka sygnalizacyjna będzie świecić
się dłużej, ale nie oznacza to
problemów z działaniem silnika. Jeśli
napełniano całkowicie pusty zbiornik
mocznika, należy poczekać 2 minuty
przed uruchomieniem silnika.
Aby uzupełnić dodatek ograniczający
emisje z silników Diesla (mocznik)
za pomocą butelki, należy:
❒zaparkować samochód na płaskiej
powierzchni;
❒wyłącznik silnik, przekręcając kluczyk
w położenie OFF;❒otworzyć pokrywę wlewu paliwa A
rys. 141, a następnie odkręcić i
wyjąć korek C rys. 141 z wlewu
mocznika;
❒wkręcić butelkę AdBlue (UREA) do
wlewu, dopóki nie nastąpi
zablokowanie (rys. 142, odn. 1);❒począwszy od dołu ściskać butelkę
w kierunku wlewu, aby zawór
bezpieczeństwa butelki odblokował
się i umożliwił przelanie płynu (rys.
142 odn. 2);
❒jeśli podczas uzupełniania poziom
AdBlue w butelce nie spada, oznacza
to, że zbiornik jest już pełny,
wówczas należy pociągnąć butelkę
do siebie tak, aby zablokować
ponownie zawór bezpieczeństwa
butelki i odkręcić butelkę od wlewu
(rys. 142, odn. 3);
❒po odkręceniu butelki należy
przykręcić korek C rys. 141 na wlew
mocznika, obracając nim w kierunku
zgodnym z ruchem wskazówek
zegara aż do napotkania oporu;
❒przekręcić kluczyk w wyłączniku
zapłonu w położenie ON (nie ma
konieczności uruchamiania silnika);
❒poczekać na zgaśnięcie lampki
sygnalizacyjnej w zestawie
wskaźników przed uruchomieniem
samochodu; lampka sygnalizacyjna
może świecić się jeszcze przez
czas od kilku sekund do około pół
minuty. W przypadku uruchomienia
silnika i ruszenia samochodem
lampka sygnalizacyjna będzie świecić
się dłużej, ale nie oznacza to
problemów z działaniem silnika;
114
POZNAWANIE SAMOCHODU
142F1A5005

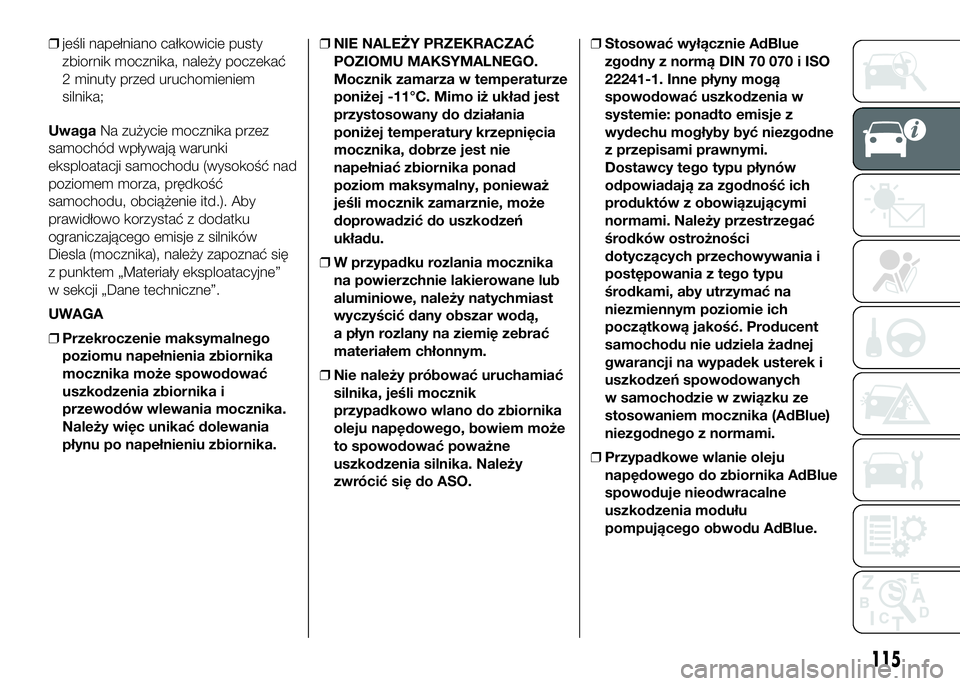

❒jeśli napełniano całkowicie pusty
zbiornik mocznika, należy poczekać
2 minuty przed uruchomieniem
silnika;
UwagaNa zużycie mocznika przez
samochód wpływają warunki
eksploatacji samochodu (wysokość nad
poziomem morza, prędkość
samochodu, obciążenie itd.). Aby
prawidłowo korzystać z dodatku
ograniczającego emisje z silników
Diesla (mocznika), należy zapoznać się
z punktem „Materiały eksploatacyjne”
w sekcji „Dane techniczne”.
UWAGA
❒Przekroczenie maksymalnego
poziomu napełnienia zbiornika
mocznika może spowodować
uszkodzenia zbiornika i
przewodów wlewania mocznika.
Należy więc unikać dolewania
płynu po napełnieniu zbiornika.❒NIE NALEŻY PRZEKRACZAĆ
POZIOMU MAKSYMALNEGO.
Mocznik zamarza w temperaturze
poniżej -11°C. Mimo iż układ jest
przystosowany do działania
poniżej temperatury krzepnięcia
mocznika, dobrze jest nie
napełniać zbiornika ponad
poziom maksymalny, ponieważ
jeśli mocznik zamarznie, może
doprowadzić do uszkodzeń
układu.
❒W przypadku rozlania mocznika
na powierzchnie lakierowane lub
aluminiowe, należy natychmiast
wyczyścić dany obszar wodą,
a płyn rozlany na ziemię zebrać
materiałem chłonnym.
❒Nie należy próbować uruchamiać
silnika, jeśli mocznik
przypadkowo wlano do zbiornika
oleju napędowego, bowiem może
to spowodować poważne
uszkodzenia silnika. Należy
zwrócić się do ASO.❒Stosować wyłącznie AdBlue
zgodny z normą DIN 70 070 i ISO
22241-1. Inne płyny mogą
spowodować uszkodzenia w
systemie: ponadto emisje z
wydechu mogłyby być niezgodne
z przepisami prawnymi.
Dostawcy tego typu płynów
odpowiadają za zgodność ich
produktów z obowiązującymi
normami. Należy przestrzegać
środków ostrożności
dotyczących przechowywania i
postępowania z tego typu
środkami, aby utrzymać na
niezmiennym poziomie ich
początkową jakość. Producent
samochodu nie udziela żadnej
gwarancji na wypadek usterek i
uszkodzeń spowodowanych
w samochodzie w związku ze
stosowaniem mocznika (AdBlue)
niezgodnego z normami.
❒Przypadkowe wlanie oleju
napędowego do zbiornika AdBlue
spowoduje nieodwracalne
uszkodzenia modułu
pompującego obwodu AdBlue.
115

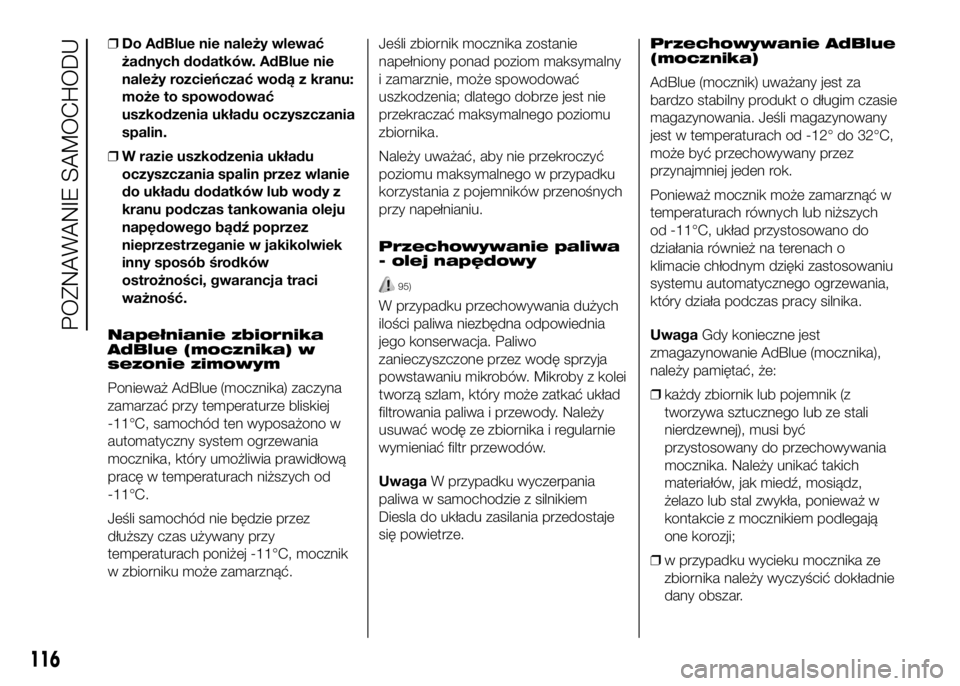

❒Do AdBlue nie należy wlewać
żadnych dodatków. AdBlue nie
należy rozcieńczać wodą z kranu:
może to spowodować
uszkodzenia układu oczyszczania
spalin.
❒W razie uszkodzenia układu
oczyszczania spalin przez wlanie
do układu dodatków lub wody z
kranu podczas tankowania oleju
napędowego bądź poprzez
nieprzestrzeganie w jakikolwiek
inny sposób środków
ostrożności, gwarancja traci
ważność.
Napełnianie zbiornika
AdBlue (mocznika) w
sezonie zimowym
Ponieważ AdBlue (mocznika) zaczyna
zamarzać przy temperaturze bliskiej
-11°C, samochód ten wyposażono w
automatyczny system ogrzewania
mocznika, który umożliwia prawidłową
pracę w temperaturach niższych od
-11°C.
Jeśli samochód nie będzie przez
dłuższy czas używany przy
temperaturach poniżej -11°C, mocznik
w zbiorniku może zamarznąć.Jeśli zbiornik mocznika zostanie
napełniony ponad poziom maksymalny
i zamarznie, może spowodować
uszkodzenia; dlatego dobrze jest nie
przekraczać maksymalnego poziomu
zbiornika.
Należy uważać, aby nie przekroczyć
poziomu maksymalnego w przypadku
korzystania z pojemników przenośnych
przy napełnianiu.
Przechowywanie paliwa
- olej napędowy
95)
W przypadku przechowywania dużych
ilości paliwa niezbędna odpowiednia
jego konserwacja. Paliwo
zanieczyszczone przez wodę sprzyja
powstawaniu mikrobów. Mikroby z kolei
tworzą szlam, który może zatkać układ
filtrowania paliwa i przewody. Należy
usuwać wodę ze zbiornika i regularnie
wymieniać filtr przewodów.
UwagaW przypadku wyczerpania
paliwa w samochodzie z silnikiem
Diesla do układu zasilania przedostaje
się powietrze.Przechowywanie AdBlue
(mocznika)
AdBlue (mocznik) uważany jest za
bardzo stabilny produkt o długim czasie
magazynowania. Jeśli magazynowany
jest w temperaturach od -12° do 32°C,
może być przechowywany przez
przynajmniej jeden rok.
Ponieważ mocznik może zamarznąć w
temperaturach równych lub niższych
od -11°C, układ przystosowano do
działania również na terenach o
klimacie chłodnym dzięki zastosowaniu
systemu automatycznego ogrzewania,
który działa podczas pracy silnika.
UwagaGdy konieczne jest
zmagazynowanie AdBlue (mocznika),
należy pamiętać, że:
❒każdy zbiornik lub pojemnik (z
tworzywa sztucznego lub ze stali
nierdzewnej), musi być
przystosowany do przechowywania
mocznika. Należy unikać takich
materiałów, jak miedź, mosiądz,
żelazo lub stal zwykła, ponieważ w
kontakcie z mocznikiem podlegają
one korozji;
❒w przypadku wycieku mocznika ze
zbiornika należy wyczyścić dokładnie
dany obszar.
116
POZNAWANIE SAMOCHODU
