FIAT DUCATO 2016 Instrukcja obsługi (in Polish)

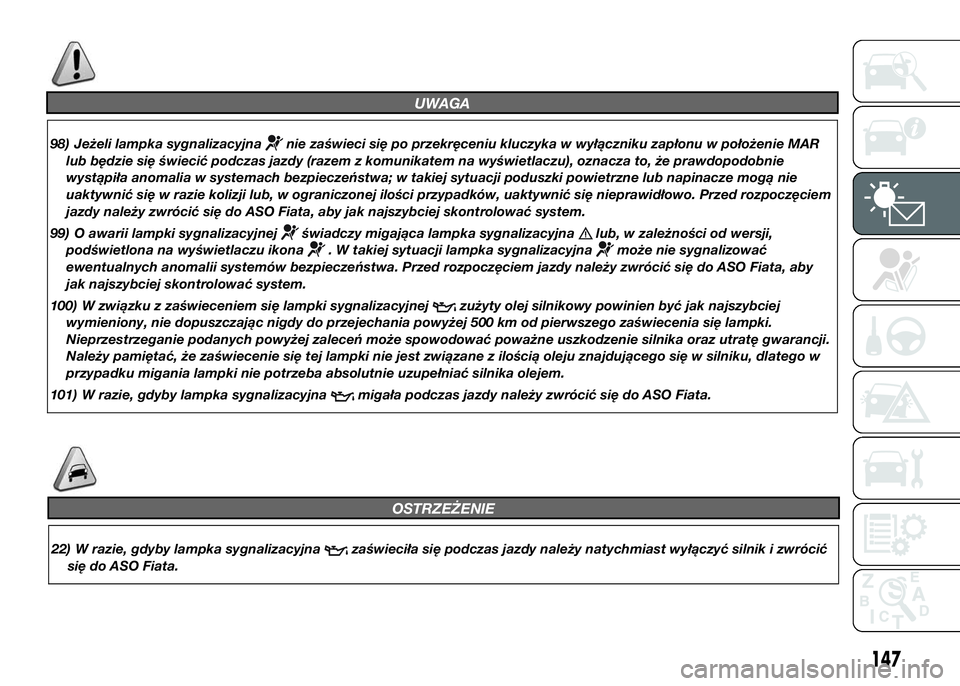

OSTRZEŻENIE
22) W razie, gdyby lampka sygnalizacyjnazaświeciła się podczas jazdy należy natychmiast wyłączyć silnik i zwrócić
się do ASO Fiata.
147
UWAGA
98) Jeżeli lampka sygnalizacyjnanie zaświeci się po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR
lub będzie się świecić podczas jazdy (razem z komunikatem na wyświetlaczu), oznacza to, że prawdopodobnie
wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji poduszki powietrzne lub napinacze mogą nie
uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się nieprawidłowo. Przed rozpoczęciem
jazdy należy zwrócić się do ASO Fiata, aby jak najszybciej skontrolować system.
99) O awarii lampki sygnalizacyjnej
świadczy migająca lampka sygnalizacyjnalub, w zależności od wersji,
podświetlona na wyświetlaczu ikona
. W takiej sytuacji lampka sygnalizacyjnamoże nie sygnalizować
ewentualnych anomalii systemów bezpieczeństwa. Przed rozpoczęciem jazdy należy zwrócić się do ASO Fiata, aby
jak najszybciej skontrolować system.
100) W związku z zaświeceniem się lampki sygnalizacyjnej
zużyty olej silnikowy powinien być jak najszybciej
wymieniony, nie dopuszczając nigdy do przejechania powyżej 500 km od pierwszego zaświecenia się lampki.
Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie silnika oraz utratę gwarancji.
Należy pamiętać, że zaświecenie się tej lampki nie jest związane z ilością oleju znajdującego się w silniku, dlatego w
przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
101) W razie, gdyby lampka sygnalizacyjna
migała podczas jazdy należy zwrócić się do ASO Fiata.

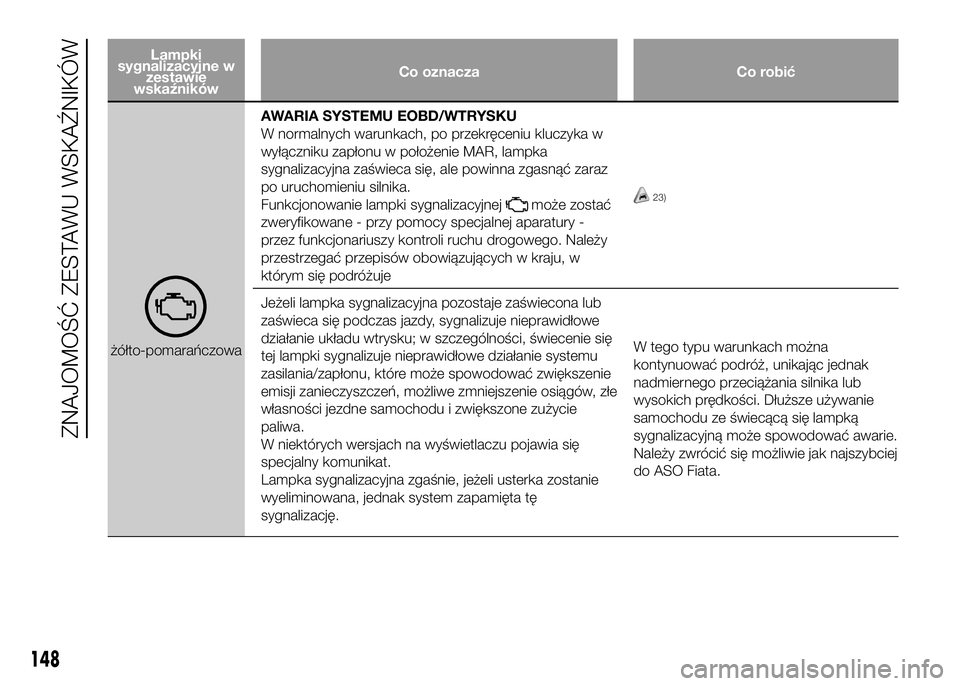

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
żółto-pomarańczowaAWARIA SYSTEMU EOBD/WTRYSKU
W normalnych warunkach, po przekręceniu kluczyka w
wyłączniku zapłonu w położenie MAR, lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz
po uruchomieniu silnika.
Funkcjonowanie lampki sygnalizacyjnej
może zostać
zweryfikowane - przy pomocy specjalnej aparatury -
przez funkcjonariuszy kontroli ruchu drogowego. Należy
przestrzegać przepisów obowiązujących w kraju, w
którym się podróżuje23)
Jeżeli lampka sygnalizacyjna pozostaje zaświecona lub
zaświeca się podczas jazdy, sygnalizuje nieprawidłowe
działanie układu wtrysku; w szczególności, świecenie się
tej lampki sygnalizuje nieprawidłowe działanie systemu
zasilania/zapłonu, które może spowodować zwiększenie
emisji zanieczyszczeń, możliwe zmniejszenie osiągów, złe
własności jezdne samochodu i zwiększone zużycie
paliwa.
W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.
Lampka sygnalizacyjna zgaśnie, jeżeli usterka zostanie
wyeliminowana, jednak system zapamięta tę
sygnalizację.W tego typu warunkach można
kontynuować podróż, unikając jednak
nadmiernego przeciążania silnika lub
wysokich prędkości. Dłuższe używanie
samochodu ze świecącą się lampką
sygnalizacyjną może spowodować awarie.
Należy zwrócić się możliwie jak najszybciej
do ASO Fiata.
148
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

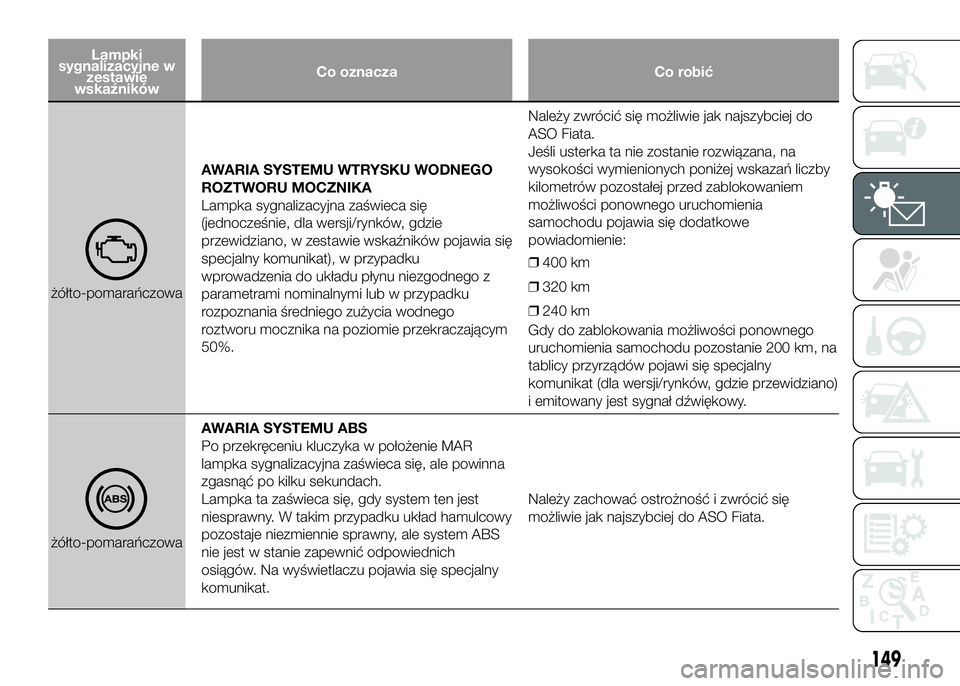

żółto-pomarańczowaAWARIA SYSTEMU WTRYSKU WODNEGO
ROZTWORU MOCZNIKA
Lampka sygnalizacyjna zaświeca się
(jednocześnie, dla wersji/rynków, gdzie
przewidziano, w zestawie wskaźników pojawia się
specjalny komunikat), w przypadku
wprowadzenia do układu płynu niezgodnego z
parametrami nominalnymi lub w przypadku
rozpoznania średniego zużycia wodnego
roztworu mocznika na poziomie przekraczającym
50%.Należy zwrócić się możliwie jak najszybciej do
ASO Fiata.
Jeśli usterka ta nie zostanie rozwiązana, na
wysokości wymienionych poniżej wskazań liczby
kilometrów pozostałej przed zablokowaniem
możliwości ponownego uruchomienia
samochodu pojawia się dodatkowe
powiadomienie:
❒400 km
❒320 km
❒240 km
Gdy do zablokowania możliwości ponownego
uruchomienia samochodu pozostanie 200 km, na
tablicy przyrządów pojawi się specjalny
komunikat (dla wersji/rynków, gdzie przewidziano)
i emitowany jest sygnał dźwiękowy.
żółto-pomarańczowaAWARIA SYSTEMU ABS
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Lampka ta zaświeca się, gdy system ten jest
niesprawny. W takim przypadku układ hamulcowy
pozostaje niezmiennie sprawny, ale system ABS
nie jest w stanie zapewnić odpowiednich
osiągów. Na wyświetlaczu pojawia się specjalny
komunikat.Należy zachować ostrożność i zwrócić się
możliwie jak najszybciej do ASO Fiata.
149

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

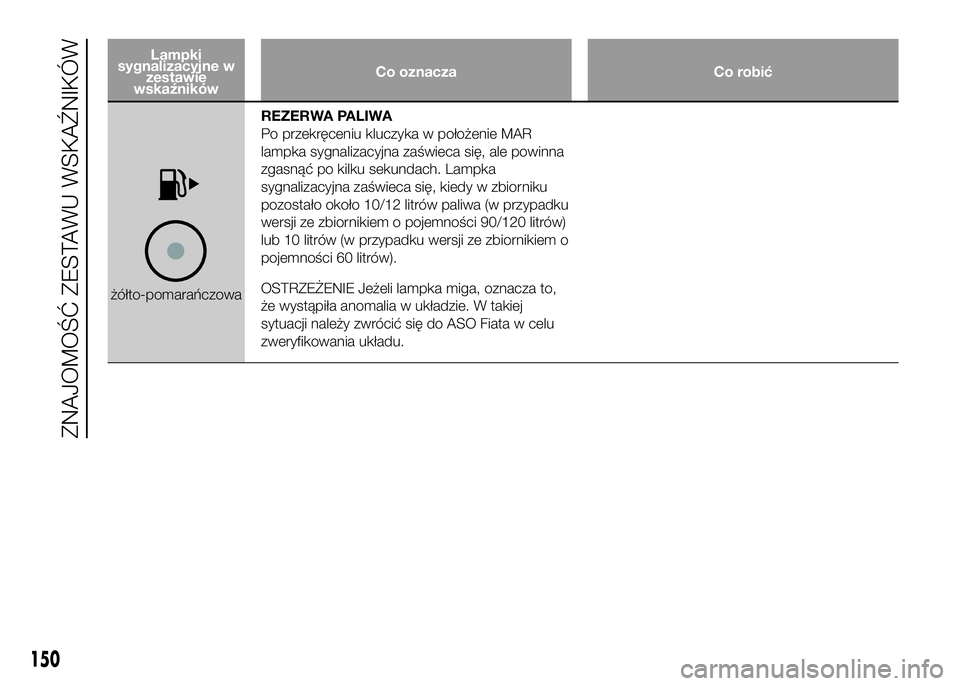

żółto-pomarańczowaREZERWA PALIWA
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach. Lampka
sygnalizacyjna zaświeca się, kiedy w zbiorniku
pozostało około 10/12 litrów paliwa (w przypadku
wersji ze zbiornikiem o pojemności 90/120 litrów)
lub 10 litrów (w przypadku wersji ze zbiornikiem o
pojemności 60 litrów).
OSTRZEŻENIE Jeżeli lampka miga, oznacza to,
że wystąpiła anomalia w układzie. W takiej
sytuacji należy zwrócić się do ASO Fiata w celu
zweryfikowania układu.
150
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

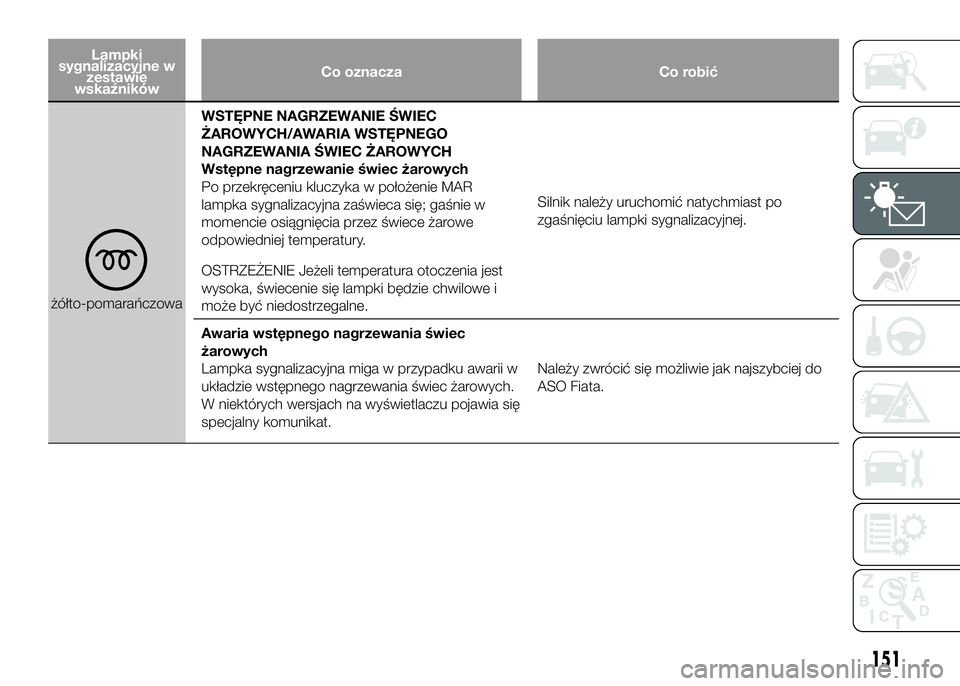

żółto-pomarańczowaWSTĘPNE NAGRZEWANIE ŚWIEC
ŻAROWYCH/AWARIA WSTĘPNEGO
NAGRZEWANIA ŚWIEC ŻAROWYCH
Wstępne nagrzewanie świec żarowych
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się; gaśnie w
momencie osiągnięcia przez świece żarowe
odpowiedniej temperatury.
OSTRZEŻENIE Jeżeli temperatura otoczenia jest
wysoka, świecenie się lampki będzie chwilowe i
może być niedostrzegalne.Silnik należy uruchomić natychmiast po
zgaśnięciu lampki sygnalizacyjnej.
Awaria wstępnego nagrzewania świec
żarowych
Lampka sygnalizacyjna miga w przypadku awarii w
układzie wstępnego nagrzewania świec żarowych.
W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.Należy zwrócić się możliwie jak najszybciej do
ASO Fiata.
151

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
żółto-pomarańczowaSYGNALIZOWANIE NISKIEGO POZIOMU
DODATKU OGRANICZAJĄCEGO EMISJE Z
SILNIKÓW DIESLA (WODNEGO ROZTWORU
MOCZNIKA)
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna niskiego poziomu
dodatku ograniczającego emisje z silników Diesla
(wodnego roztworu mocznika)
zaświeca się,
jeśli w samochodzie jest niski poziom mocznika.
żółto-pomarańczowaAWARIA SYSTEMU OCHRONY
SAMOCHODU FIAT CODE
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna mignie jeden raz, a
następnie zgaśnie.
Jeżeli lampka będzie się świecić światłem stałym,
gdy kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR, sytuacja taka oznacza:
❒możliwą awarię (patrz „System Fiat Code” w
rozdziale „Poznawanie samochodu”);
❒możliwe usiłowanie wtargnięcia do samochodu
z alarmem; w tym przypadku lampka zgaśnie
po około 10 sekundach.
Jeśli lampka sygnalizacyjna
miga, gdy silnik
jest w ruchu, oznacza, że samochód nie jest
zabezpieczony przez urządzenie blokowania
silnika.Należy zwrócić się do ASO Fiata w celu
wprowadzenia do pamięci wszystkich kluczyków.
152
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

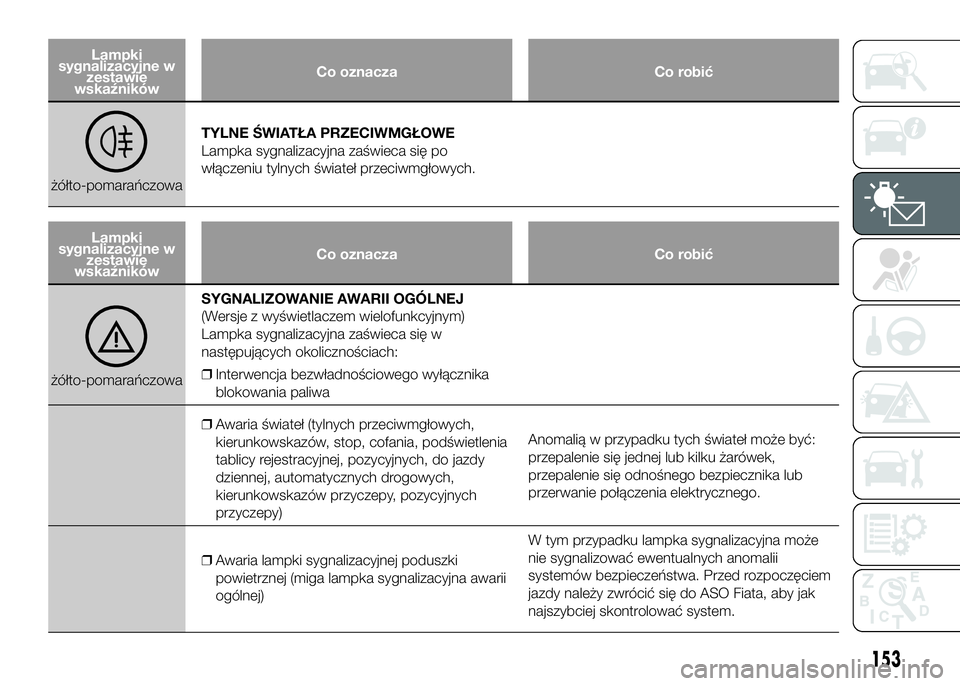

żółto-pomarańczowaTYLNE ŚWIATŁA PRZECIWMGŁOWE
Lampka sygnalizacyjna zaświeca się po
włączeniu tylnych świateł przeciwmgłowych.
Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
żółto-pomarańczowaSYGNALIZOWANIE AWARII OGÓLNEJ
(Wersje z wyświetlaczem wielofunkcyjnym)
Lampka sygnalizacyjna zaświeca się w
następujących okolicznościach:
❒Interwencja bezwładnościowego wyłącznika
blokowania paliwa
❒Awaria świateł (tylnych przeciwmgłowych,
kierunkowskazów, stop, cofania, podświetlenia
tablicy rejestracyjnej, pozycyjnych, do jazdy
dziennej, automatycznych drogowych,
kierunkowskazów przyczepy, pozycyjnych
przyczepy)Anomalią w przypadku tych świateł może być:
przepalenie się jednej lub kilku żarówek,
przepalenie się odnośnego bezpiecznika lub
przerwanie połączenia elektrycznego.
❒Awaria lampki sygnalizacyjnej poduszki
powietrznej (miga lampka sygnalizacyjna awarii
ogólnej)W tym przypadku lampka sygnalizacyjna może
nie sygnalizować ewentualnych anomalii
systemów bezpieczeństwa. Przed rozpoczęciem
jazdy należy zwrócić się do ASO Fiata, aby jak
najszybciej skontrolować system.
153

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

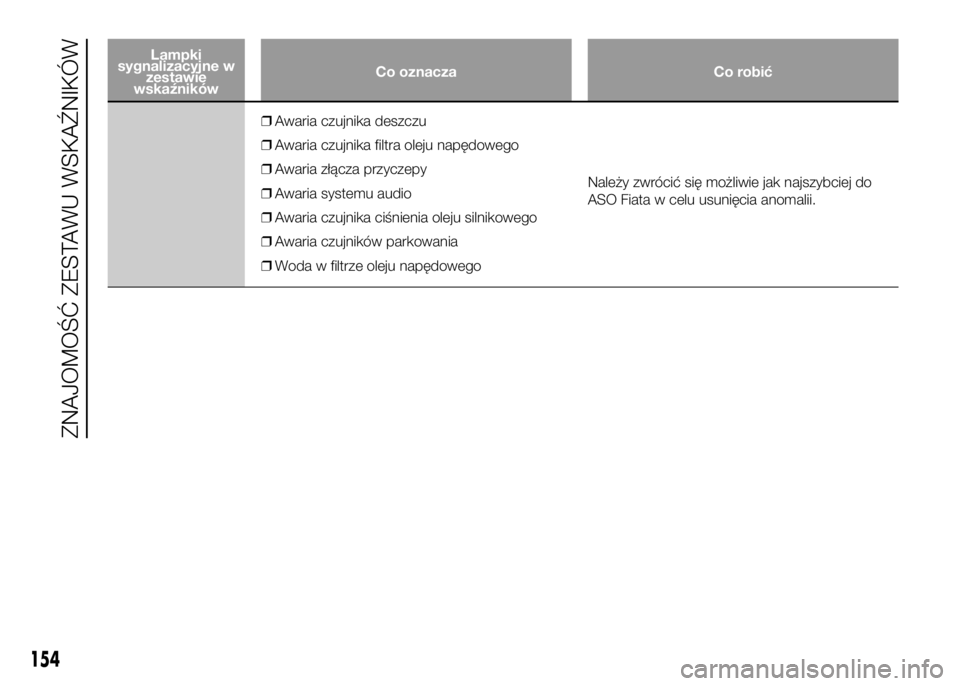

❒Awaria czujnika deszczu
❒Awaria czujnika filtra oleju napędowego
❒Awaria złącza przyczepy
❒Awaria systemu audio
❒Awaria czujnika ciśnienia oleju silnikowego
❒Awaria czujników parkowania
❒Woda w filtrze oleju napędowegoNależy zwrócić się możliwie jak najszybciej do
ASO Fiata w celu usunięcia anomalii.
154
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

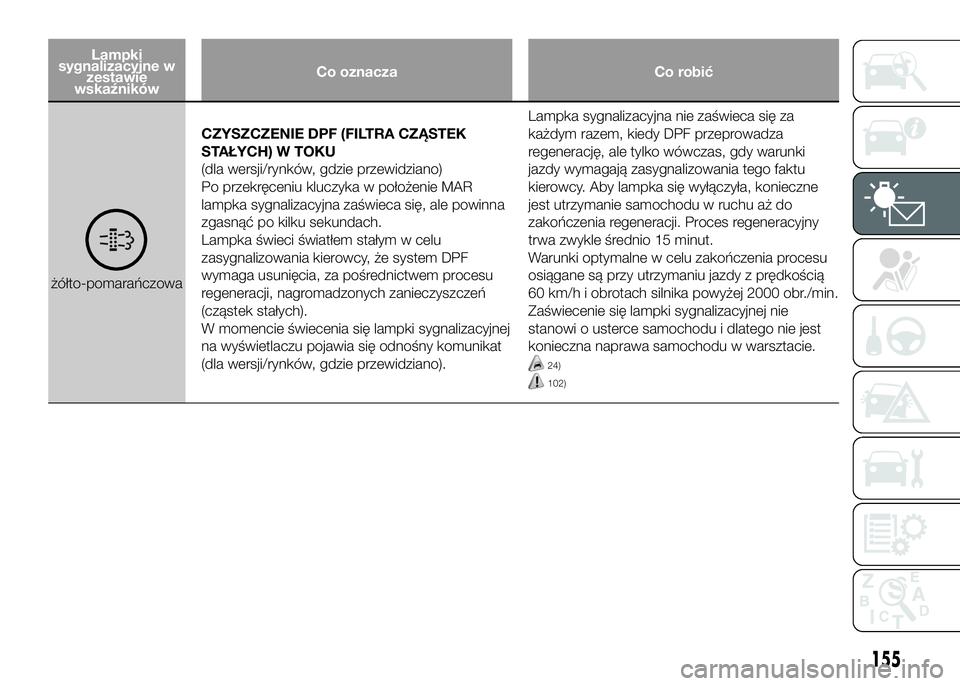

żółto-pomarańczowaCZYSZCZENIE DPF (FILTRA CZĄSTEK
STAŁYCH) W TOKU
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Lampka świeci światłem stałym w celu
zasygnalizowania kierowcy, że system DPF
wymaga usunięcia, za pośrednictwem procesu
regeneracji, nagromadzonych zanieczyszczeń
(cząstek stałych).
W momencie świecenia się lampki sygnalizacyjnej
na wyświetlaczu pojawia się odnośny komunikat
(dla wersji/rynków, gdzie przewidziano).Lampka sygnalizacyjna nie zaświeca się za
każdym razem, kiedy DPF przeprowadza
regenerację, ale tylko wówczas, gdy warunki
jazdy wymagają zasygnalizowania tego faktu
kierowcy. Aby lampka się wyłączyła, konieczne
jest utrzymanie samochodu w ruchu aż do
zakończenia regeneracji. Proces regeneracyjny
trwa zwykle średnio 15 minut.
Warunki optymalne w celu zakończenia procesu
osiągane są przy utrzymaniu jazdy z prędkością
60 km/h i obrotach silnika powyżej 2000 obr./min.
Zaświecenie się lampki sygnalizacyjnej nie
stanowi o usterce samochodu i dlatego nie jest
konieczna naprawa samochodu w warsztacie.
24)
102)
155

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

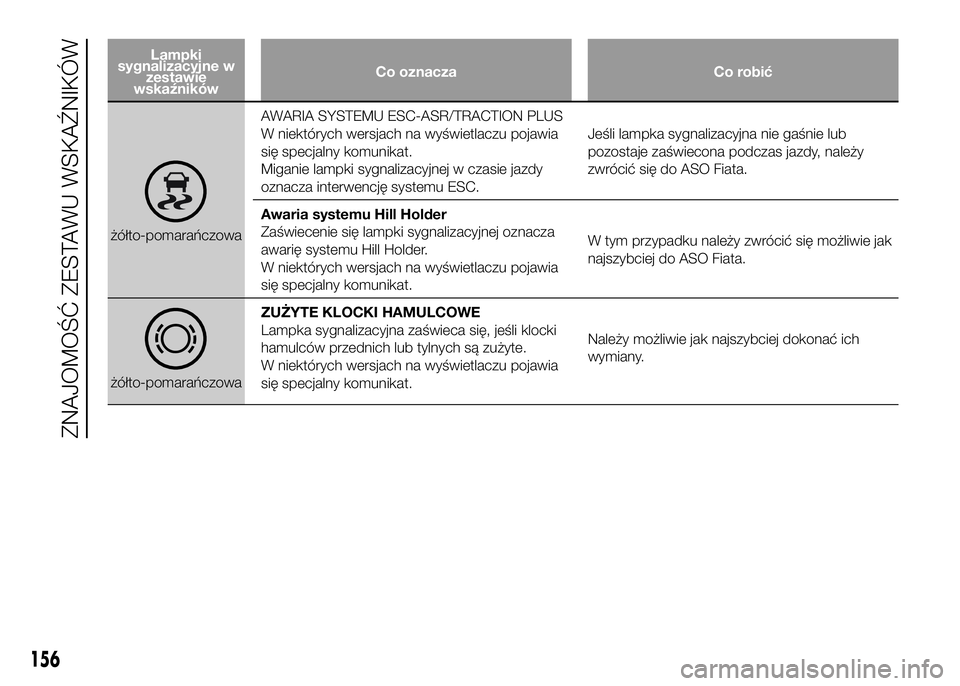

żółto-pomarańczowaAWARIA SYSTEMU ESC-ASR/TRACTION PLUS
W niektórych wersjach na wyświetlaczu pojawia
się specjalny komunikat.
Miganie lampki sygnalizacyjnej w czasie jazdy
oznacza interwencję systemu ESC.Jeśli lampka sygnalizacyjna nie gaśnie lub
pozostaje zaświecona podczas jazdy, należy
zwrócić się do ASO Fiata.
Awaria systemu Hill Holder
Zaświecenie się lampki sygnalizacyjnej oznacza
awarię systemu Hill Holder.
W niektórych wersjach na wyświetlaczu pojawia
się specjalny komunikat.W tym przypadku należy zwrócić się możliwie jak
najszybciej do ASO Fiata.
żółto-pomarańczowaZUŻYTE KLOCKI HAMULCOWE
Lampka sygnalizacyjna zaświeca się, jeśli klocki
hamulców przednich lub tylnych są zużyte.
W niektórych wersjach na wyświetlaczu pojawia
się specjalny komunikat.Należy możliwie jak najszybciej dokonać ich
wymiany.
156
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
