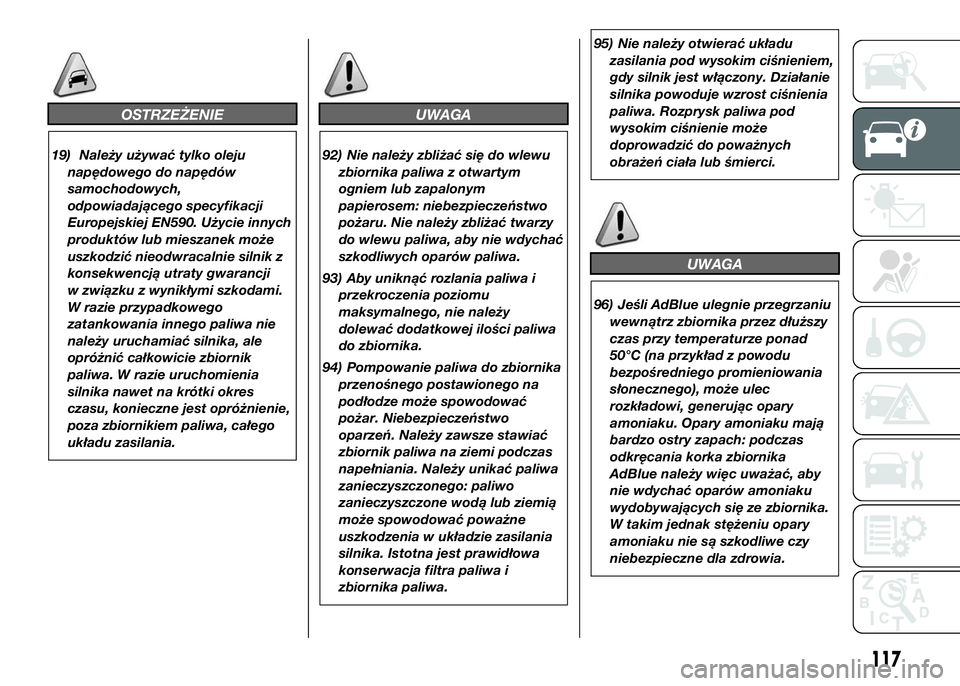

OSTRZEŻENIE
19) Należy używać tylko oleju
napędowego do napędów
samochodowych,
odpowiadającego specyfikacji
Europejskiej EN590. Użycie innych
produktów lub mieszanek może
uszkodzić nieodwracalnie silnik z
konsekwencją utraty gwarancji
w związku z wynikłymi szkodami.
W razie przypadkowego
zatankowania innego paliwa nie
należy uruchamiać silnika, ale
opróżnić całkowicie zbiornik
paliwa. W razie uruchomienia
silnika nawet na krótki okres
czasu, konieczne jest opróżnienie,
poza zbiornikiem paliwa, całego
układu zasilania.
UWAGA
92) Nie należy zbliżać się do wlewu
zbiornika paliwa z otwartym
ogniem lub zapalonym
papierosem: niebezpieczeństwo
pożaru. Nie należy zbliżać twarzy
do wlewu paliwa, aby nie wdychać
szkodliwych oparów paliwa.
93) Aby uniknąć rozlania paliwa i
przekroczenia poziomu
maksymalnego, nie należy
dolewać dodatkowej ilości paliwa
do zbiornika.
94) Pompowanie paliwa do zbiornika
przenośnego postawionego na
podłodze może spowodować
pożar. Niebezpieczeństwo
oparzeń. Należy zawsze stawiać
zbiornik paliwa na ziemi podczas
napełniania. Należy unikać paliwa
zanieczyszczonego: paliwo
zanieczyszczone wodą lub ziemią
może spowodować poważne
uszkodzenia w układzie zasilania
silnika. Istotna jest prawidłowa
konserwacja filtra paliwa i
zbiornika paliwa.95) Nie należy otwierać układu
zasilania pod wysokim ciśnieniem,
gdy silnik jest włączony. Działanie
silnika powoduje wzrost ciśnienia
paliwa. Rozprysk paliwa pod
wysokim ciśnienie może
doprowadzić do poważnych
obrażeń ciała lub śmierci.
UWAGA
96) Jeśli AdBlue ulegnie przegrzaniu
wewnątrz zbiornika przez dłuższy
czas przy temperaturze ponad
50°C (na przykład z powodu
bezpośredniego promieniowania
słonecznego), może ulec
rozkładowi, generując opary
amoniaku. Opary amoniaku mają
bardzo ostry zapach: podczas
odkręcania korka zbiornika
AdBlue należy więc uważać, aby
nie wdychać oparów amoniaku
wydobywających się ze zbiornika.
W takim jednak stężeniu opary
amoniaku nie są szkodliwe czy
niebezpieczne dla zdrowia.
117

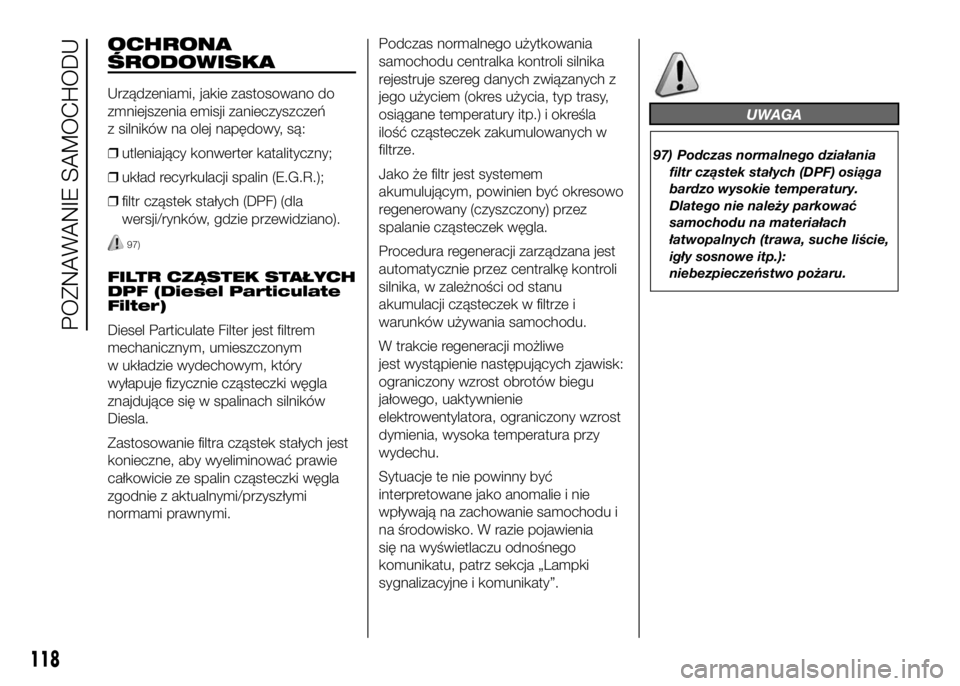

OCHRONA
ŚRODOWISKA
Urządzeniami, jakie zastosowano do
zmniejszenia emisji zanieczyszczeń
z silników na olej napędowy, są:
❒utleniający konwerter katalityczny;
❒układ recyrkulacji spalin (E.G.R.);
❒filtr cząstek stałych (DPF) (dla
wersji/rynków, gdzie przewidziano).
97)
FILTR CZĄSTEK STAŁYCH
DPF (Diesel Particulate
Filter)
Diesel Particulate Filter jest filtrem
mechanicznym, umieszczonym
w układzie wydechowym, który
wyłapuje fizycznie cząsteczki węgla
znajdujące się w spalinach silników
Diesla.
Zastosowanie filtra cząstek stałych jest
konieczne, aby wyeliminować prawie
całkowicie ze spalin cząsteczki węgla
zgodnie z aktualnymi/przyszłymi
normami prawnymi.Podczas normalnego użytkowania
samochodu centralka kontroli silnika
rejestruje szereg danych związanych z
jego użyciem (okres użycia, typ trasy,
osiągane temperatury itp.) i określa
ilość cząsteczek zakumulowanych w
filtrze.
Jako że filtr jest systemem
akumulującym, powinien być okresowo
regenerowany (czyszczony) przez
spalanie cząsteczek węgla.
Procedura regeneracji zarządzana jest
automatycznie przez centralkę kontroli
silnika, w zależności od stanu
akumulacji cząsteczek w filtrze i
warunków używania samochodu.
W trakcie regeneracji możliwe
jest wystąpienie następujących zjawisk:
ograniczony wzrost obrotów biegu
jałowego, uaktywnienie
elektrowentylatora, ograniczony wzrost
dymienia, wysoka temperatura przy
wydechu.
Sytuacje te nie powinny być
interpretowane jako anomalie i nie
wpływają na zachowanie samochodu i
na środowisko. W razie pojawienia
się na wyświetlaczu odnośnego
komunikatu, patrz sekcja „Lampki
sygnalizacyjne i komunikaty”.
UWAGA
97) Podczas normalnego działania
filtr cząstek stałych (DPF) osiąga
bardzo wysokie temperatury.
Dlatego nie należy parkować
samochodu na materiałach
łatwopalnych (trawa, suche liście,
igły sosnowe itp.):
niebezpieczeństwo pożaru.
118

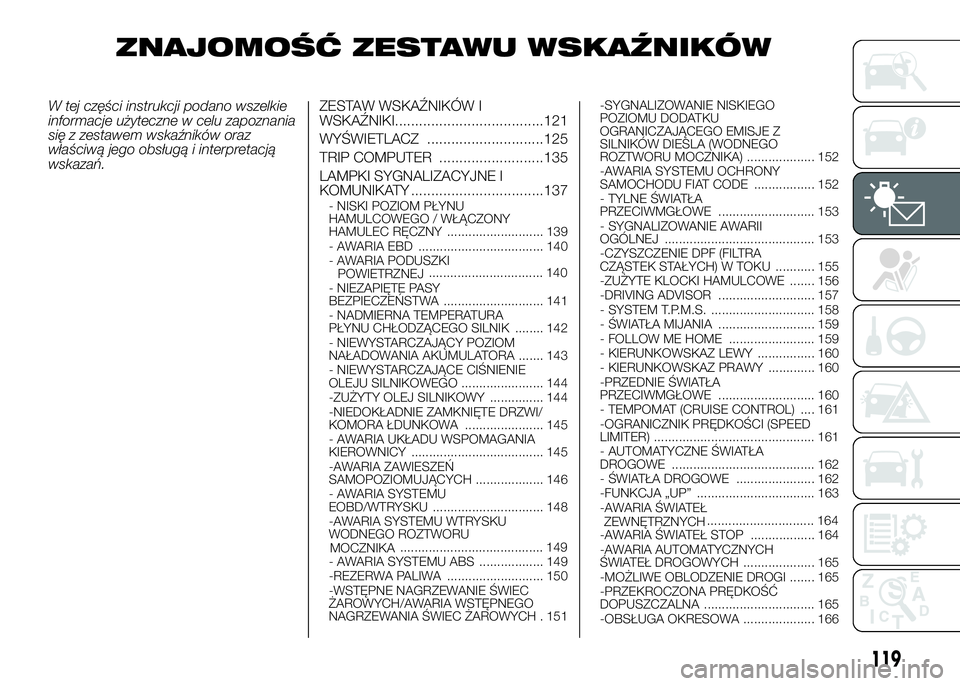

POZNAWANIE SAMOCHODU

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.ZESTAW WSKAŹNIKÓW I
WSKAŹNIKI.....................................121

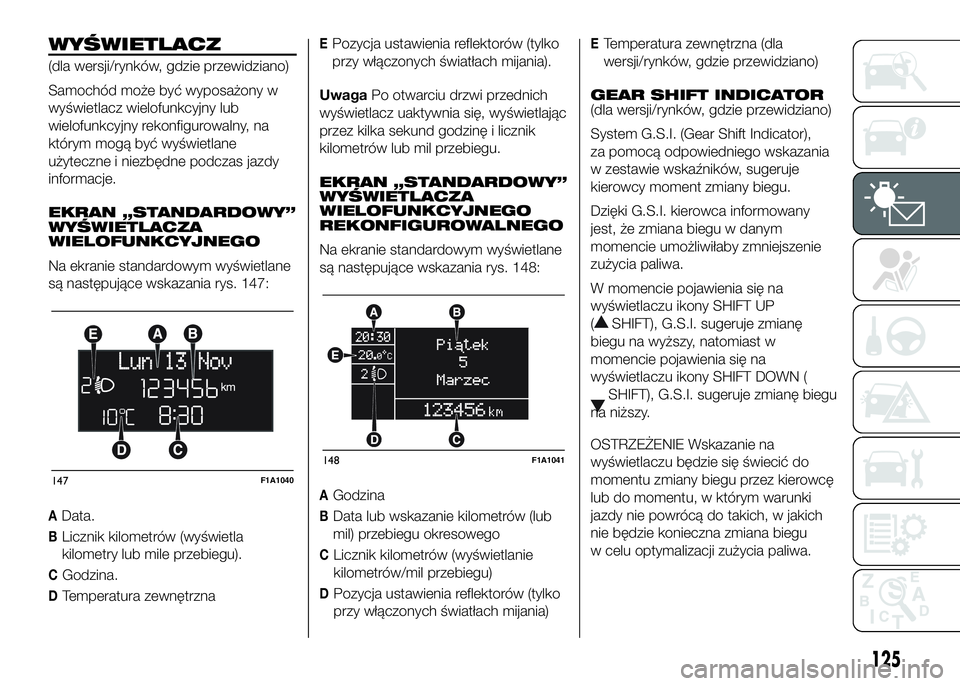

WYŚWIETLACZ .............................125
TRIP COMPUTER ..........................135
LAMPKI SYGNALIZACYJNE I
KOMUNIKATY .................................137
- NISKI POZIOM PŁYNU
HAMULCOWEGO / WŁĄCZONY
HAMULEC RĘCZNY ........................... 139
- AWARIA EBD ................................... 140
- AWARIA PODUSZKI
................................ 140
- NIEZAPIĘTE PASY
BEZPIECZEŃSTWA ............................ 141
- NADMIERNA TEMPERATURA
PŁYNU CHŁODZĄCEGO SILNIK ........ 142
- NIEWYSTARCZAJĄCY POZIOM
NAŁADOWANIA AKUMULATORA ....... 143
- NIEWYSTARCZAJĄCE CIŚNIENIE
OLEJU SILNIKOWEGO ....................... 144
-ZUŻYTY OLEJ SILNIKOWY ............... 144
-NIEDOKŁADNIE ZAMKNIĘTE DRZWI/
KOMORA ŁDUNKOWA ...................... 145
- AWARIA UKŁADU WSPOMAGANIA
KIEROWNICY ..................................... 145
-AWARIA ZAWIESZEŃ
SAMOPOZIOMUJĄCYCH ................... 146
- AWARIA SYSTEMU
EOBD/WTRYSKU ............................... 148
-AWARIA SYSTEMU WTRYSKU
WODNEGO ROZTWORU
........................................ 149
- AWARIA SYSTEMU ABS .................. 149
-REZERWA PALIWA ........................... 150
-WSTĘPNE NAGRZEWANIE ŚWIEC
ŻAROWYCH/AWARIA WSTĘPNEGO
NAGRZEWANIA ŚWIEC ŻAROWYCH . 151-SYGNALIZOWANIE NISKIEGO
POZIOMU DODATKU
OGRANICZAJĄCEGO EMISJE Z
SILNIKÓW DIESLA (WODNEGO
ROZTWORU MOCZNIKA) ................... 152
-AWARIA SYSTEMU OCHRONY
SAMOCHODU FIAT CODE ................. 152
- TYLNE ŚWIATŁA
PRZECIWMGŁOWE ........................... 153
- SYGNALIZOWANIE AWARII
OGÓLNEJ .......................................... 153
-CZYSZCZENIE DPF (FILTRA
CZĄSTEK STAŁYCH) W TOKU ........... 155
-ZUŻYTE KLOCKI HAMULCOWE ....... 156
-DRIVING ADVISOR ........................... 157
- SYSTEM T.P.M.S. ............................. 158
- ŚWIATŁA MIJANIA ........................... 159
- FOLLOW ME HOME ........................ 159
- KIERUNKOWSKAZ LEWY ................ 160
- KIERUNKOWSKAZ PRAWY ............. 160
-PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE ........................... 160
- TEMPOMAT (CRUISE CONTROL) .... 161
-OGRANICZNIK PRĘDKOŚCI (SPEED
LIMITER) ............................................. 161
- AUTOMATYCZNE ŚWIATŁA
DROGOWE ........................................ 162
- ŚWIATŁA DROGOWE ...................... 162
-FUNKCJA „UP” ................................. 163
-AWARIA ŚWIATEŁ
.............................. 164
-AWARIA ŚWIATEŁ STOP .................. 164
-AWARIA AUTOMATYCZNYCH
ŚWIATEŁ DROGOWYCH .................... 165
-MOŻLIWE OBLODZENIE DROGI ....... 165
-PRZEKROCZONA PRĘDKOŚĆ
DOPUSZCZALNA ............................... 165
-OBSŁUGA OKRESOWA .................... 166
119

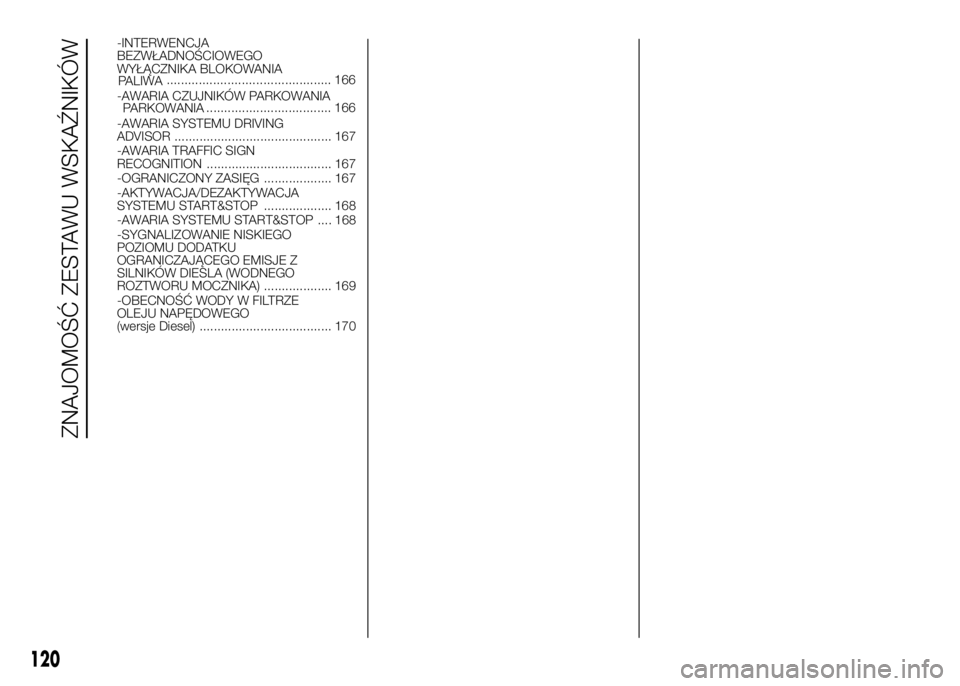

POWIETRZNEJ
MOCZNIKAZEWNĘTRZNYCH

-INTERWENCJA
BEZWŁADNOŚCIOWEGO
WYŁĄCZNIKA BLOKOWANIA
.............................................. 166
-AWARIA CZUJNIKÓW PARKOWANIA
-AWARIA SYSTEMU DRIVING
ADVISOR ............................................ 167
-AWARIA TRAFFIC SIGN
RECOGNITION ................................... 167
-OGRANICZONY ZASIĘG ................... 167
-AKTYWACJA/DEZAKTYWACJA
SYSTEMU START&STOP ................... 168
-AWARIA SYSTEMU START&STOP .... 168
-SYGNALIZOWANIE NISKIEGO
POZIOMU DODATKU
OGRANICZAJĄCEGO EMISJE Z
SILNIKÓW DIESLA (WODNEGO
ROZTWORU MOCZNIKA) ................... 169
-OBECNOŚĆ WODY W FILTRZE
OLEJU NAPĘDOWEGO
(wersje Diesel) ..................................... 170
120
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
PALIWA
................................... 166
PARKOWANIA

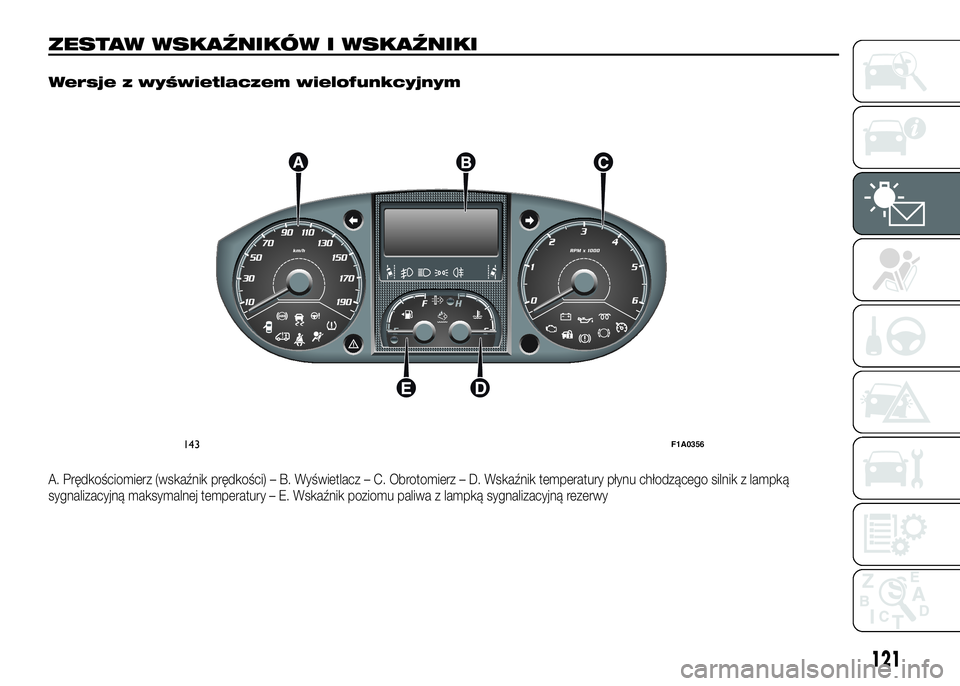

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI.
Wersje z wyświetlaczem wielofunkcyjnym
A. Prędkościomierz (wskaźnik prędkości) – B. Wyświetlacz – C. Obrotomierz – D. Wskaźnik temperatury płynu chłodzącego silnik z lampką
sygnalizacyjną maksymalnej temperatury – E. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
143F1A0356
121

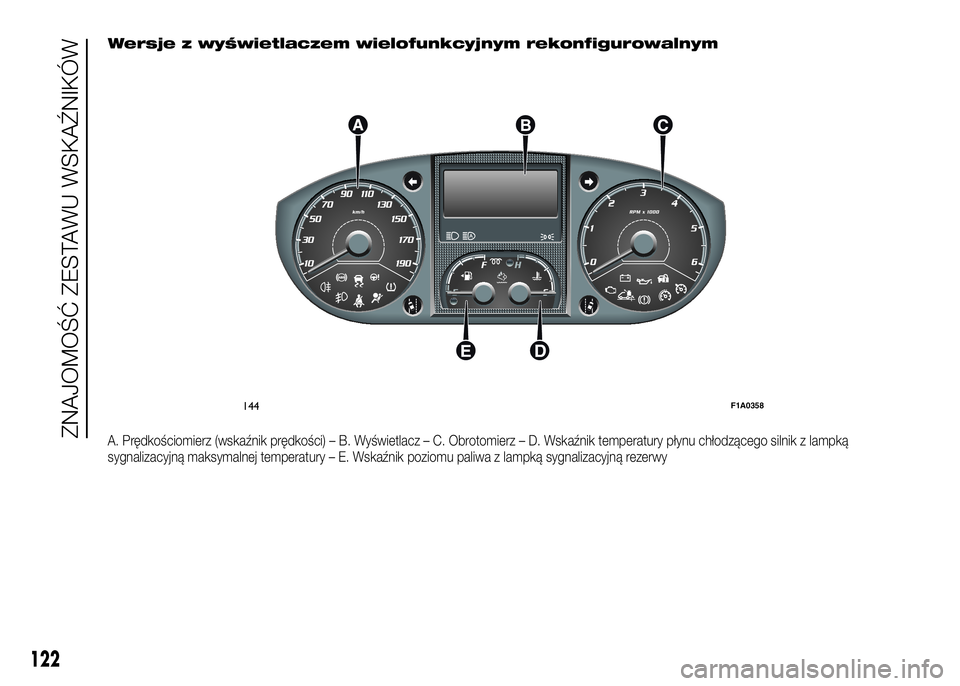

Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym
A. Prędkościomierz (wskaźnik prędkości) – B. Wyświetlacz – C. Obrotomierz – D. Wskaźnik temperatury płynu chłodzącego silnik z lampką
sygnalizacyjną maksymalnej temperatury – E. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
144F1A0358
122
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

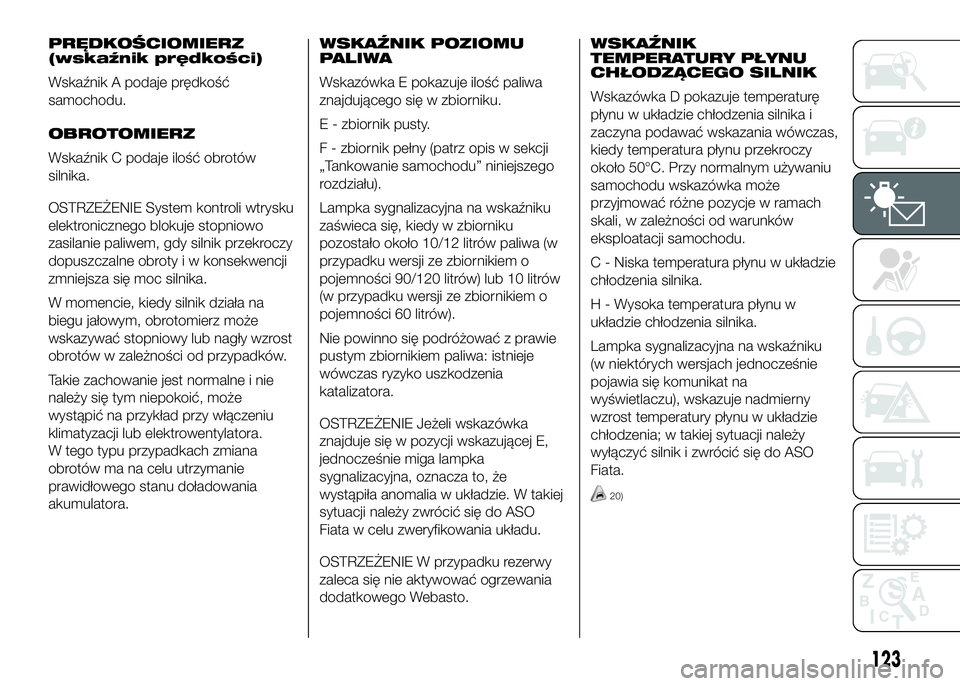

PRĘDKOŚCIOMIERZ
(wskaźnik prędkości)
Wskaźnik A podaje prędkość
samochodu.
OBROTOMIERZ
Wskaźnik C podaje ilość obrotów
silnika.
OSTRZEŻENIE System kontroli wtrysku
elektronicznego blokuje stopniowo
zasilanie paliwem, gdy silnik przekroczy
dopuszczalne obroty i w konsekwencji
zmniejsza się moc silnika.
W momencie, kiedy silnik działa na
biegu jałowym, obrotomierz może
wskazywać stopniowy lub nagły wzrost
obrotów w zależności od przypadków.
Takie zachowanie jest normalne i nie
należy się tym niepokoić, może
wystąpić na przykład przy włączeniu
klimatyzacji lub elektrowentylatora.
W tego typu przypadkach zmiana
obrotów ma na celu utrzymanie
prawidłowego stanu doładowania
akumulatora.WSKAŹNIK POZIOMU
PALIWA
Wskazówka E pokazuje ilość paliwa
znajdującego się w zbiorniku.
E - zbiornik pusty.
F - zbiornik pełny (patrz opis w sekcji
„Tankowanie samochodu” niniejszego
rozdziału).
Lampka sygnalizacyjna na wskaźniku
zaświeca się, kiedy w zbiorniku
pozostało około 10/12 litrów paliwa (w
przypadku wersji ze zbiornikiem o
pojemności 90/120 litrów) lub 10 litrów
(w przypadku wersji ze zbiornikiem o
pojemności 60 litrów).
Nie powinno się podróżować z prawie
pustym zbiornikiem paliwa: istnieje
wówczas ryzyko uszkodzenia
katalizatora.
OSTRZEŻENIE Jeżeli wskazówka
znajduje się w pozycji wskazującej E,
jednocześnie miga lampka
sygnalizacyjna, oznacza to, że
wystąpiła anomalia w układzie. W takiej
sytuacji należy zwrócić się do ASO
Fiata w celu zweryfikowania układu.
OSTRZEŻENIE W przypadku rezerwy
zaleca się nie aktywować ogrzewania
dodatkowego Webasto.WSKAŹNIK
TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK
Wskazówka D pokazuje temperaturę
płynu w układzie chłodzenia silnika i
zaczyna podawać wskazania wówczas,
kiedy temperatura płynu przekroczy
około 50°C. Przy normalnym używaniu
samochodu wskazówka może
przyjmować różne pozycje w ramach
skali, w zależności od warunków
eksploatacji samochodu.
C - Niska temperatura płynu w układzie
chłodzenia silnika.
H - Wysoka temperatura płynu w
układzie chłodzenia silnika.
Lampka sygnalizacyjna na wskaźniku
(w niektórych wersjach jednocześnie
pojawia się komunikat na
wyświetlaczu), wskazuje nadmierny
wzrost temperatury płynu w układzie
chłodzenia; w takiej sytuacji należy
wyłączyć silnik i zwrócić się do ASO
Fiata.
20)
123

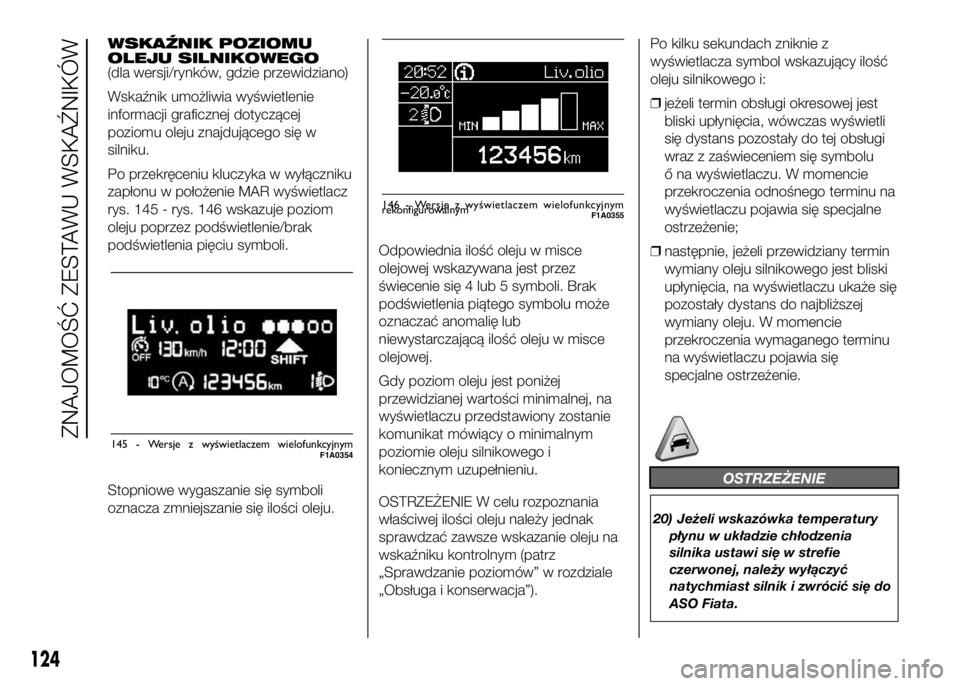

WSKAŹNIK POZIOMU
OLEJU SILNIKOWEGO
(dla wersji/rynków, gdzie przewidziano)
Wskaźnik umożliwia wyświetlenie
informacji graficznej dotyczącej
poziomu oleju znajdującego się w
silniku.
Po przekręceniu kluczyka w wyłączniku
zapłonu w położenie MAR wyświetlacz
rys. 145 - rys. 146 wskazuje poziom
oleju poprzez podświetlenie/brak
podświetlenia pięciu symboli.
Stopniowe wygaszanie się symboli
oznacza zmniejszanie się ilości oleju.Odpowiednia ilość oleju w misce
olejowej wskazywana jest przez
świecenie się 4 lub 5 symboli. Brak
podświetlenia piątego symbolu może
oznaczać anomalię lub
niewystarczającą ilość oleju w misce
olejowej.
Gdy poziom oleju jest poniżej
przewidzianej wartości minimalnej, na
wyświetlaczu przedstawiony zostanie
komunikat mówiący o minimalnym
poziomie oleju silnikowego i
koniecznym uzupełnieniu.
OSTRZEŻENIE W celu rozpoznania
właściwej ilości oleju należy jednak
sprawdzać zawsze wskazanie oleju na
wskaźniku kontrolnym (patrz
„Sprawdzanie poziomów” w rozdziale
„Obsługa i konserwacja”).Po kilku sekundach zniknie z
wyświetlacza symbol wskazujący ilość
oleju silnikowego i:
❒jeżeli termin obsługi okresowej jest
bliski upłynięcia, wówczas wyświetli
się dystans pozostały do tej obsługi
wraz z zaświeceniem się symbolu
ő na wyświetlaczu. W momencie
przekroczenia odnośnego terminu na
wyświetlaczu pojawia się specjalne
ostrzeżenie;
❒następnie, jeżeli przewidziany termin
wymiany oleju silnikowego jest bliski
upłynięcia, na wyświetlaczu ukaże się
pozostały dystans do najbliższej
wymiany oleju. W momencie
przekroczenia wymaganego terminu
na wyświetlaczu pojawia się
specjalne ostrzeżenie.
OSTRZEŻENIE
20) Jeżeli wskazówka temperatury
płynu w układzie chłodzenia
silnika ustawi się w strefie
czerwonej, należy wyłączyć
natychmiast silnik i zwrócić się do
ASO Fiata.
145 - Wersje z wyświetlaczem wielofunkcyjnymF1A0354
Liv.olio
MAX MIN
146 - Wersje z wyświetlaczem wielofunkcyjnym
rekonfigurowalnymF1A0355
124
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

WYŚWIETLACZ
(dla wersji/rynków, gdzie przewidziano)
Samochód może być wyposażony w
wyświetlacz wielofunkcyjny lub
wielofunkcyjny rekonfigurowalny, na
którym mogą być wyświetlane
użyteczne i niezbędne podczas jazdy
informacje.
EKRAN „STANDARDOWY”
WYŚWIETLACZA
WIELOFUNKCYJNEGO
Na ekranie standardowym wyświetlane
są następujące wskazania rys. 147:
AData.
BLicznik kilometrów (wyświetla
kilometry lub mile przebiegu).
CGodzina.
DTemperatura zewnętrzna
EPozycja ustawienia reflektorów (tylko
przy włączonych światłach mijania).
UwagaPo otwarciu drzwi przednich
wyświetlacz uaktywnia się, wyświetlając
przez kilka sekund godzinę i licznik
kilometrów lub mil przebiegu.
EKRAN „STANDARDOWY”
WYŚWIETLACZA
WIELOFUNKCYJNEGO
REKONFIGUROWALNEGO
Na ekranie standardowym wyświetlane
są następujące wskazania rys. 148:
AGodzina
BData lub wskazanie kilometrów (lub
mil) przebiegu okresowego
CLicznik kilometrów (wyświetlanie
kilometrów/mil przebiegu)
DPozycja ustawienia reflektorów (tylko
przy włączonych światłach mijania)
ETemperatura zewnętrzna (dla
wersji/rynków, gdzie przewidziano)
GEAR SHIFT INDICATOR
(dla wersji/rynków, gdzie przewidziano)
System G.S.I. (Gear Shift Indicator),
za pomocą odpowiedniego wskazania
w zestawie wskaźników, sugeruje
kierowcy moment zmiany biegu.
Dzięki G.S.I. kierowca informowany
jest, że zmiana biegu w danym
momencie umożliwiłaby zmniejszenie
zużycia paliwa.
W momencie pojawienia się na
wyświetlaczu ikony SHIFT UP
(
SHIFT), G.S.I. sugeruje zmianę
biegu na wyższy, natomiast w
momencie pojawienia się na
wyświetlaczu ikony SHIFT DOWN (
SHIFT), G.S.I. sugeruje zmianę biegu
na niższy.
OSTRZEŻENIE Wskazanie na
wyświetlaczu będzie się świecić do
momentu zmiany biegu przez kierowcę
lub do momentu, w którym warunki
jazdy nie powrócą do takich, w jakich
nie będzie konieczna zmiana biegu
w celu optymalizacji zużycia paliwa.
147F1A1040
148F1A1041
125

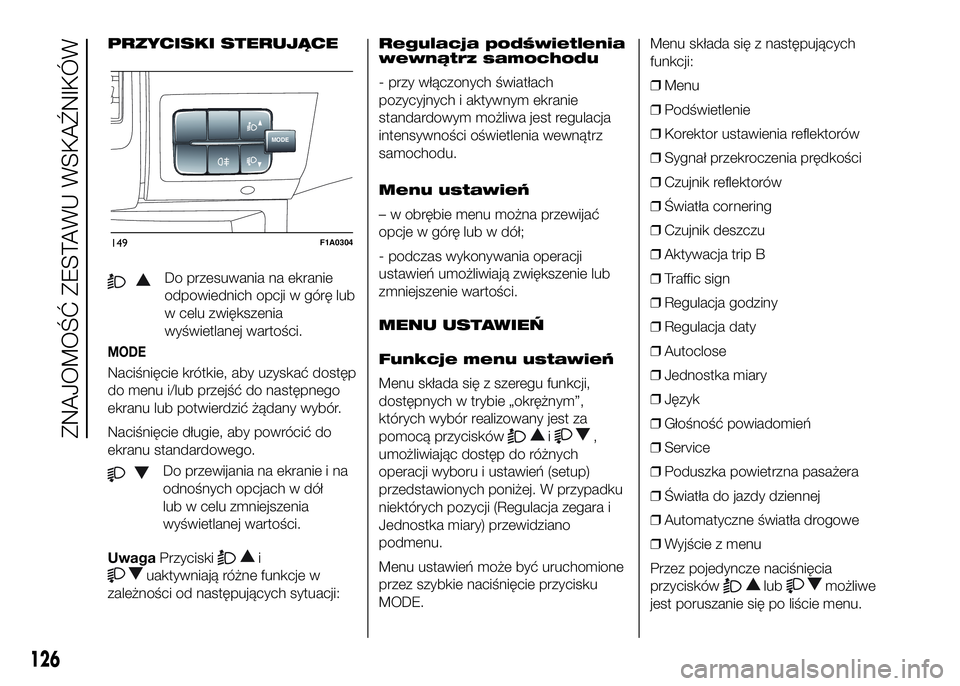

PRZYCISKI STERUJĄCE
Do przesuwania na ekranie
odpowiednich opcji w górę lub
w celu zwiększenia
wyświetlanej wartości.
MODE
Naciśnięcie krótkie, aby uzyskać dostęp
do menu i/lub przejść do następnego
ekranu lub potwierdzić żądany wybór.
Naciśnięcie długie, aby powrócić do
ekranu standardowego.
Do przewijania na ekranie i na
odnośnych opcjach w dół
lub w celu zmniejszenia
wyświetlanej wartości.
UwagaPrzyciski
i
uaktywniają różne funkcje w
zależności od następujących sytuacji:Regulacja podświetlenia
wewnątrz samochodu
- przy włączonych światłach
pozycyjnych i aktywnym ekranie
standardowym możliwa jest regulacja
intensywności oświetlenia wewnątrz
samochodu.
Menu ustawień
– w obrębie menu można przewijać
opcje w górę lub w dół;
- podczas wykonywania operacji
ustawień umożliwiają zwiększenie lub
zmniejszenie wartości.
MENU USTAWIEŃ
Funkcje menu ustawień
Menu składa się z szeregu funkcji,
dostępnych w trybie „okrężnym”,
których wybór realizowany jest za
pomocą przycisków
i,
umożliwiając dostęp do różnych
operacji wyboru i ustawień (setup)
przedstawionych poniżej. W przypadku
niektórych pozycji (Regulacja zegara i
Jednostka miary) przewidziano
podmenu.
Menu ustawień może być uruchomione
przez szybkie naciśnięcie przycisku
MODE.Menu składa się z następujących
funkcji:
❒Menu
❒Podświetlenie
❒Korektor ustawienia reflektorów
❒Sygnał przekroczenia prędkości
❒Czujnik reflektorów
❒Światła cornering
❒Czujnik deszczu
❒Aktywacja trip B
❒Traffic sign
❒Regulacja godziny
❒Regulacja daty
❒Autoclose
❒Jednostka miary
❒Język
❒Głośność powiadomień
❒Service
❒Poduszka powietrzna pasażera
❒Światła do jazdy dziennej
❒Automatyczne światła drogowe
❒Wyjście z menu
Przez pojedyncze naciśnięcia
przycisków
lubmożliwe
jest poruszanie się po liście menu.
MODE
149F1A0304
126
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
