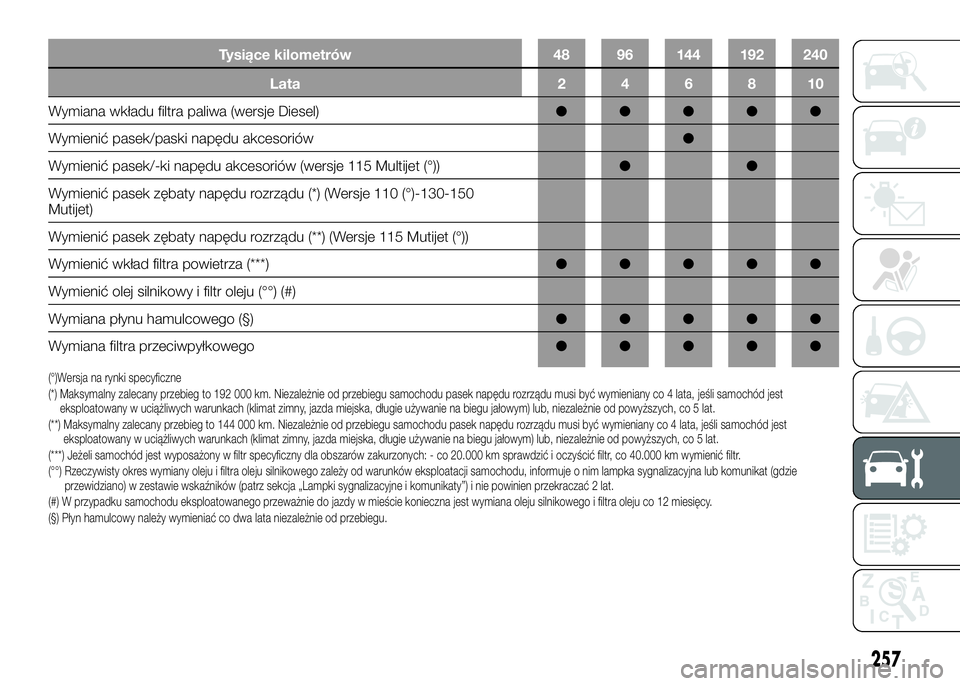

Tysiące kilometrów 48 96 144 192 240
Lata246810
Wymiana wkładu filtra paliwa (wersje Diesel)●●●●●
Wymienić pasek/paski napędu akcesoriów●
Wymienić pasek/-ki napędu akcesoriów (wersje 115 Multijet (°))●●
Wymienić pasek zębaty napędu rozrządu (*) (Wersje 110 (°)-130-150
Mutijet)
Wymienić pasek zębaty napędu rozrządu (**) (Wersje 115 Mutijet (°))
Wymienić wkład filtra powietrza (***)●●●●●
Wymienić olej silnikowy i filtr oleju (°°) (#)
Wymiana płynu hamulcowego (§)●●●●●
Wymiana filtra przeciwpyłkowego●●●●●
(°)Wersja na rynki specyficzne
(*) Maksymalny zalecany przebieg to 192 000 km. Niezależnie od przebiegu samochodu pasek napędu rozrządu musi być wymieniany co 4 lata, jeśli samochód jest
eksploatowany w uciążliwych warunkach (klimat zimny, jazda miejska, długie używanie na biegu jałowym) lub, niezależnie od powyższych, co 5 lat.
(**) Maksymalny zalecany przebieg to 144 000 km. Niezależnie od przebiegu samochodu pasek napędu rozrządu musi być wymieniany co 4 lata, jeśli samochód jest
eksploatowany w uciążliwych warunkach (klimat zimny, jazda miejska, długie używanie na biegu jałowym) lub, niezależnie od powyższych, co 5 lat.
(***) Jeżeli samochód jest wyposażony w filtr specyficzny dla obszarów zakurzonych: - co 20.000 km sprawdzić i oczyścić filtr, co 40.000 km wymienić filtr.
(°°) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu, informuje o nim lampka sygnalizacyjna lub komunikat (gdzie
przewidziano) w zestawie wskaźników (patrz sekcja „Lampki sygnalizacyjne i komunikaty”) i nie powinien przekraczać 2 lat.
(#) W przypadku samochodu eksploatowanego przeważnie do jazdy w mieście konieczna jest wymiana oleju silnikowego i filtra oleju co 12 miesięcy.
(§) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.
257

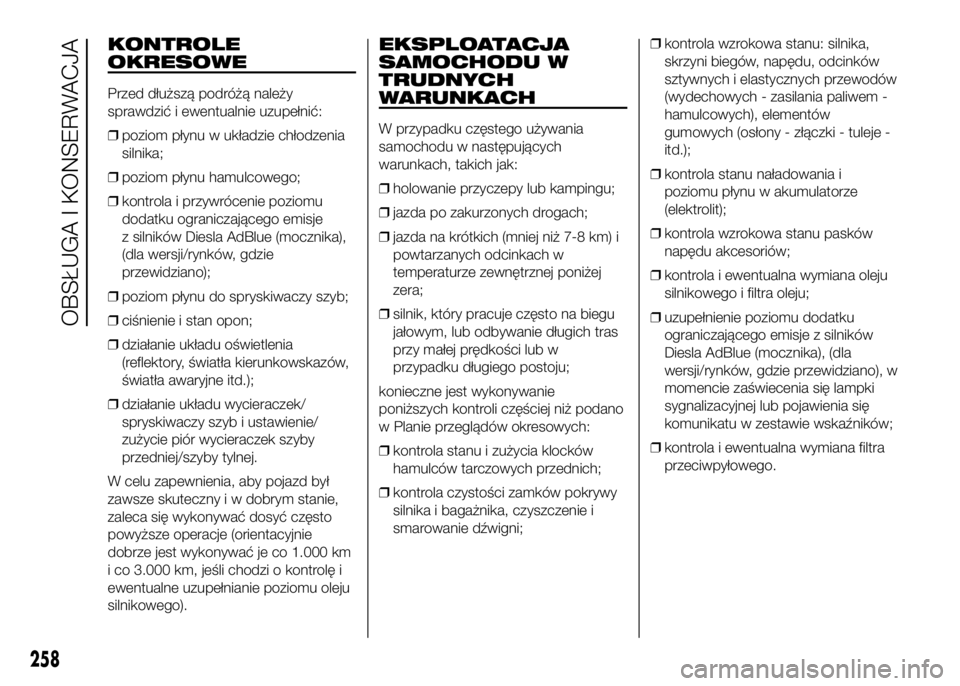

KONTROLE
OKRESOWE
Przed dłuższą podróżą należy
sprawdzić i ewentualnie uzupełnić:
❒poziom płynu w układzie chłodzenia
silnika;
❒poziom płynu hamulcowego;
❒kontrola i przywrócenie poziomu
dodatku ograniczającego emisje
z silników Diesla AdBlue (mocznika),
(dla wersji/rynków, gdzie
przewidziano);
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒działanie układu oświetlenia
(reflektory, światła kierunkowskazów,
światła awaryjne itd.);
❒działanie układu wycieraczek/
spryskiwaczy szyb i ustawienie/
zużycie piór wycieraczek szyby
przedniej/szyby tylnej.
W celu zapewnienia, aby pojazd był
zawsze skuteczny i w dobrym stanie,
zaleca się wykonywać dosyć często
powyższe operacje (orientacyjnie
dobrze jest wykonywać je co 1.000 km
i co 3.000 km, jeśli chodzi o kontrolę i
ewentualne uzupełnianie poziomu oleju
silnikowego).
EKSPLOATACJA
SAMOCHODU W
TRUDNYCH
WARUNKACH
W przypadku częstego używania
samochodu w następujących
warunkach, takich jak:
❒holowanie przyczepy lub kampingu;
❒jazda po zakurzonych drogach;
❒jazda na krótkich (mniej niż 7-8 km) i
powtarzanych odcinkach w
temperaturze zewnętrznej poniżej
zera;
❒silnik, który pracuje często na biegu
jałowym, lub odbywanie długich tras
przy małej prędkości lub w
przypadku długiego postoju;
konieczne jest wykonywanie
poniższych kontroli częściej niż podano
w Planie przeglądów okresowych:
❒kontrola stanu i zużycia klocków
hamulców tarczowych przednich;
❒kontrola czystości zamków pokrywy
silnika i bagażnika, czyszczenie i
smarowanie dźwigni;❒kontrola wzrokowa stanu: silnika,
skrzyni biegów, napędu, odcinków
sztywnych i elastycznych przewodów
(wydechowych - zasilania paliwem -
hamulcowych), elementów
gumowych (osłony - złączki - tuleje -
itd.);
❒kontrola stanu naładowania i
poziomu płynu w akumulatorze
(elektrolit);
❒kontrola wzrokowa stanu pasków
napędu akcesoriów;
❒kontrola i ewentualna wymiana oleju
silnikowego i filtra oleju;
❒uzupełnienie poziomu dodatku
ograniczającego emisje z silników
Diesla AdBlue (mocznika), (dla
wersji/rynków, gdzie przewidziano), w
momencie zaświecenia się lampki
sygnalizacyjnej lub pojawienia się
komunikatu w zestawie wskaźników;
❒kontrola i ewentualna wymiana filtra
przeciwpyłowego.
258
OBSŁUGA I KONSERWACJA

SPRAWDZANIE POZIOMU PŁYNÓW.

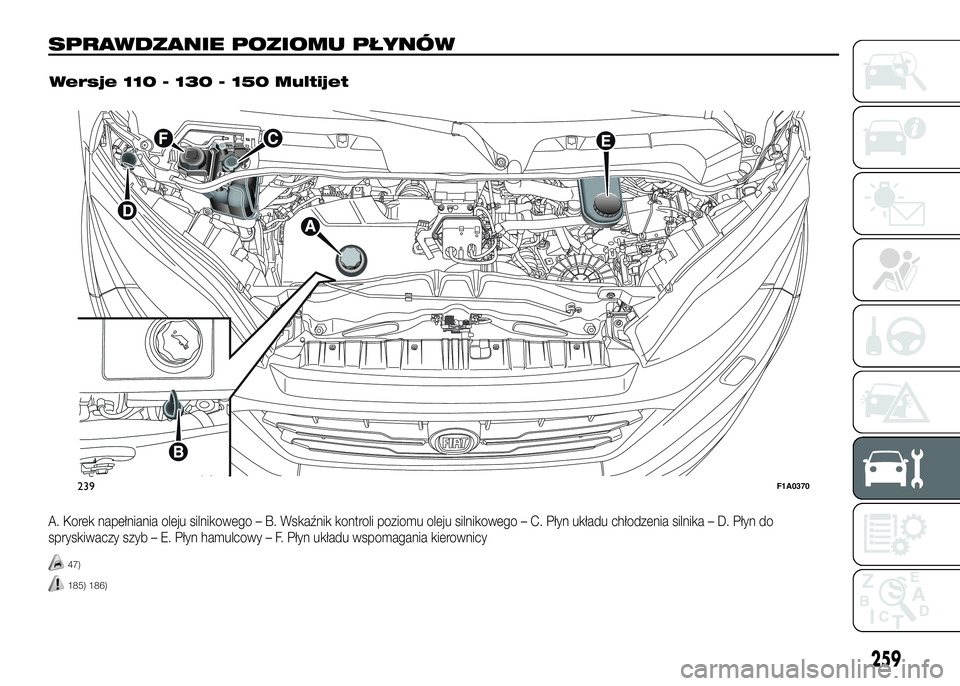

A. Korek napełniania oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyb – E. Płyn hamulcowy – F. Płyn układu wspomagania kierownicy
47)
185) 186)
239F1A0370
259
Wersje 110 - 130 - 150 Multijet

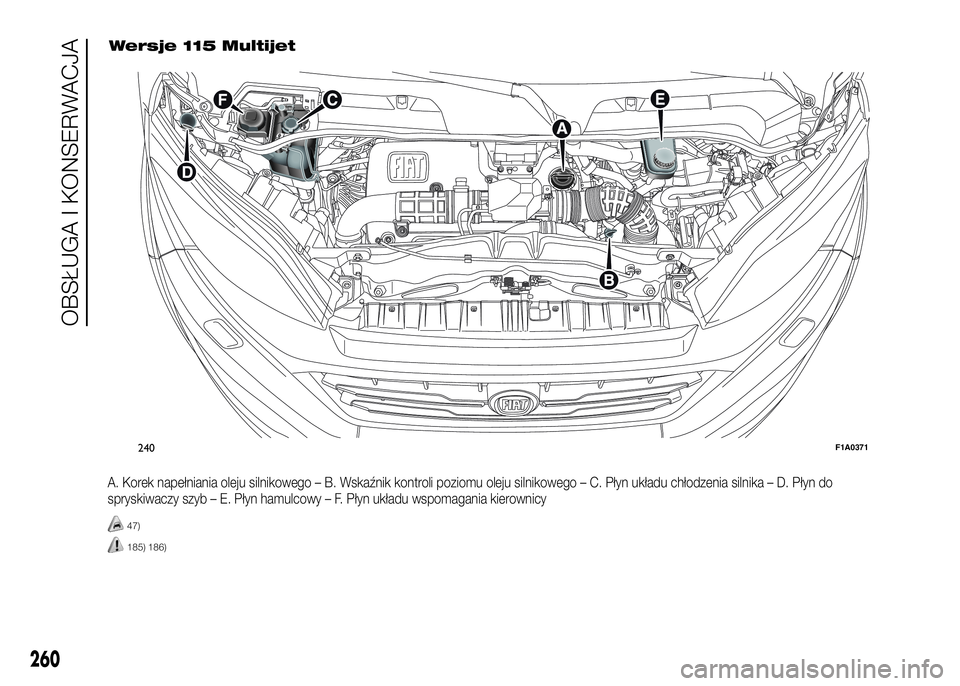

A. Korek napełniania oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyb – E. Płyn hamulcowy – F. Płyn układu wspomagania kierownicy
47)
185) 186)
240F1A0371
260
OBSŁUGA I KONSERWACJA
Wersje 115 Multijet

Wersje 150 MultiJet Euro 6

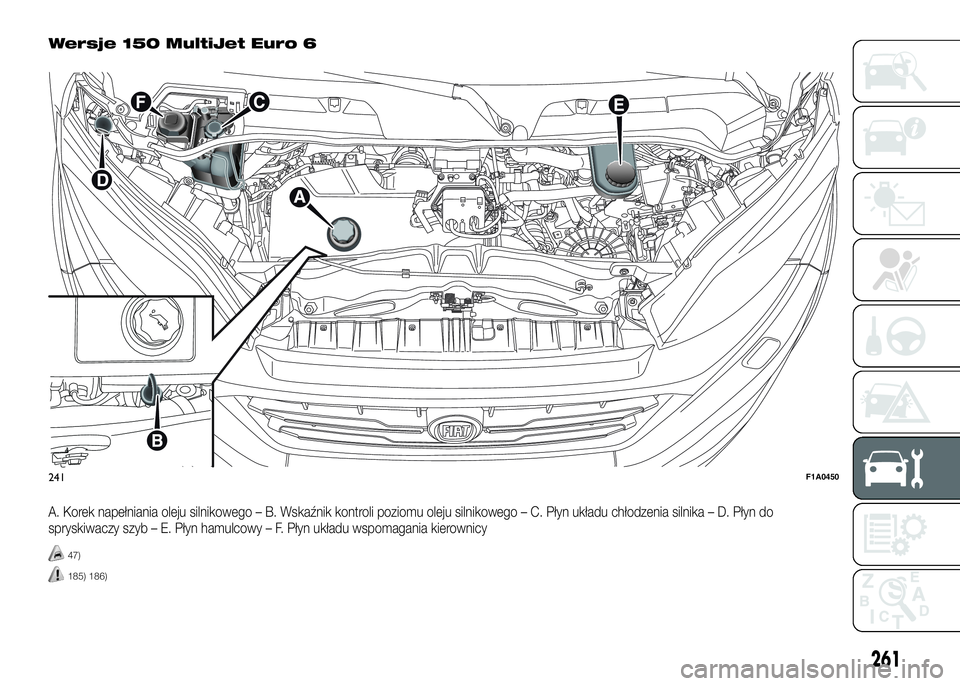

A. Korek napełniania oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyb – E. Płyn hamulcowy – F. Płyn układu wspomagania kierownicy
47)
185) 186)
241F1A0450
261

Wersje 180 Multijet Power

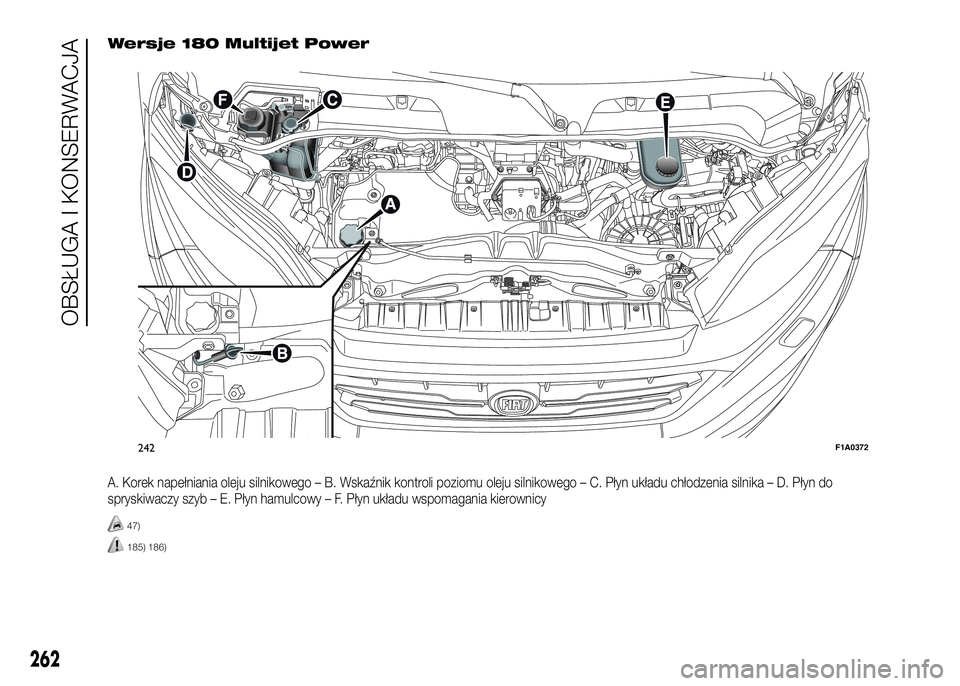

A. Korek napełniania oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyb – E. Płyn hamulcowy – F. Płyn układu wspomagania kierownicy
47)
185) 186)
242F1A0372
262
OBSŁUGA I KONSERWACJA

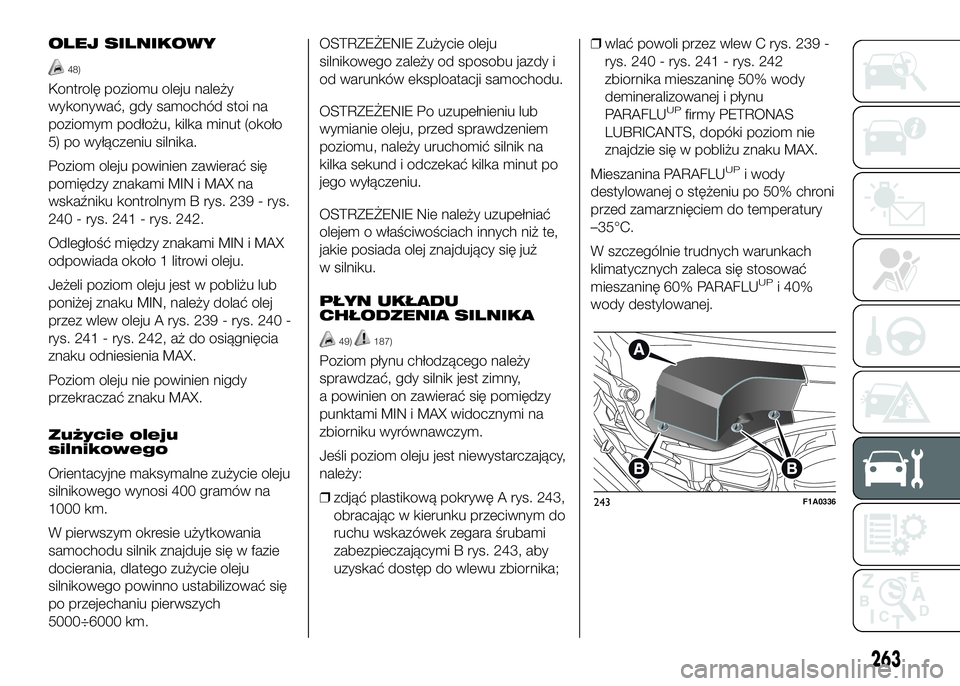

OLEJ SILNIKOWY
48)
Kontrolę poziomu oleju należy
wykonywać, gdy samochód stoi na
poziomym podłożu, kilka minut (około
5) po wyłączeniu silnika.
Poziom oleju powinien zawierać się
pomiędzy znakami MIN i MAX na
wskaźniku kontrolnym B rys. 239 - rys.
240 - rys. 241 - rys. 242.
Odległość między znakami MIN i MAX
odpowiada około 1 litrowi oleju.
Jeżeli poziom oleju jest w pobliżu lub
poniżej znaku MIN, należy dolać olej
przez wlew oleju A rys. 239 - rys. 240 -
rys. 241 - rys. 242, aż do osiągnięcia
znaku odniesienia MAX.
Poziom oleju nie powinien nigdy
przekraczać znaku MAX.
Zużycie oleju
silnikowego
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1000 km.
W pierwszym okresie użytkowania
samochodu silnik znajduje się w fazie
docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować się
po przejechaniu pierwszych
5000÷6000 km.OSTRZEŻENIE Zużycie oleju
silnikowego zależy od sposobu jazdy i
od warunków eksploatacji samochodu.
OSTRZEŻENIE Po uzupełnieniu lub
wymianie oleju, przed sprawdzeniem
poziomu, należy uruchomić silnik na
kilka sekund i odczekać kilka minut po
jego wyłączeniu.
OSTRZEŻENIE Nie należy uzupełniać
olejem o właściwościach innych niż te,
jakie posiada olej znajdujący się już
w silniku.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
49)187)
Poziom płynu chłodzącego należy
sprawdzać, gdy silnik jest zimny,
a powinien on zawierać się pomiędzy
punktami MIN i MAX widocznymi na
zbiorniku wyrównawczym.
Jeśli poziom oleju jest niewystarczający,
należy:
❒zdjąć plastikową pokrywę A rys. 243,
obracając w kierunku przeciwnym do
ruchu wskazówek zegara śrubami
zabezpieczającymi B rys. 243, aby
uzyskać dostęp do wlewu zbiornika;❒wlać powoli przez wlew C rys. 239 -
rys. 240 - rys. 241 - rys. 242
zbiornika mieszaninę 50% wody
demineralizowanej i płynu
PARAFLU
UPfirmy PETRONAS
LUBRICANTS, dopóki poziom nie
znajdzie się w pobliżu znaku MAX.
Mieszanina PARAFLU
UPi wody
destylowanej o stężeniu po 50% chroni
przed zamarznięciem do temperatury
–35°C.
W szczególnie trudnych warunkach
klimatycznych zaleca się stosować
mieszaninę 60% PARAFLU
UPi 40%
wody destylowanej.
243F1A0336
263

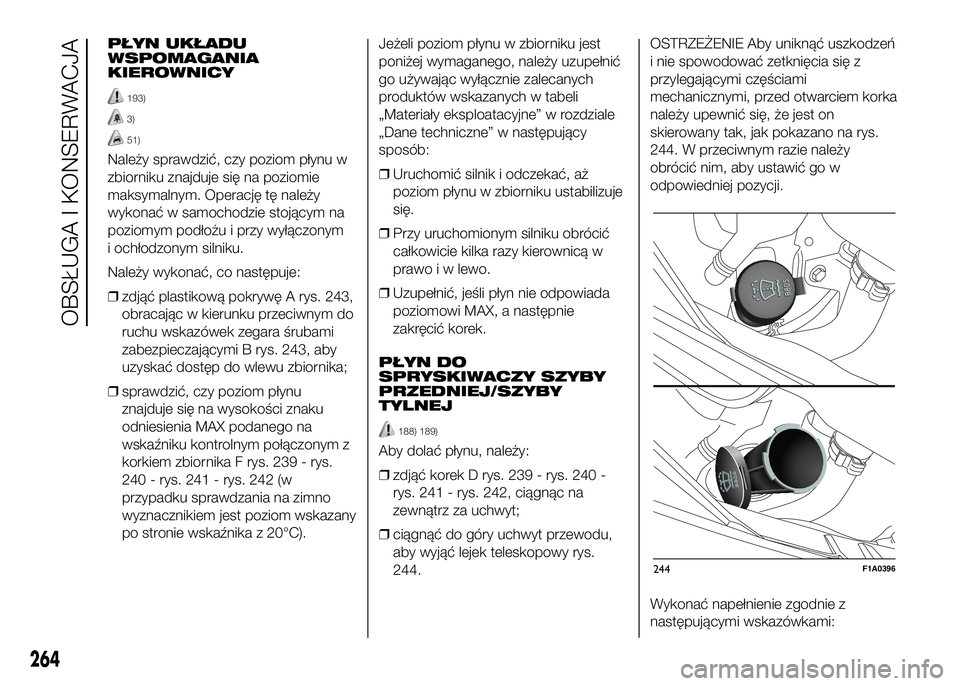

PŁYN UKŁADU
WSPOMAGANIA
KIEROWNICY
193)
3)
51)
Należy sprawdzić, czy poziom płynu w
zbiorniku znajduje się na poziomie
maksymalnym. Operację tę należy
wykonać w samochodzie stojącym na
poziomym podłożu i przy wyłączonym
i ochłodzonym silniku.
Należy wykonać, co następuje:
❒zdjąć plastikową pokrywę A rys. 243,
obracając w kierunku przeciwnym do
ruchu wskazówek zegara śrubami
zabezpieczającymi B rys. 243, aby
uzyskać dostęp do wlewu zbiornika;
❒sprawdzić, czy poziom płynu
znajduje się na wysokości znaku
odniesienia MAX podanego na
wskaźniku kontrolnym połączonym z
korkiem zbiornika F rys. 239 - rys.
240 - rys. 241 - rys. 242 (w
przypadku sprawdzania na zimno
wyznacznikiem jest poziom wskazany
po stronie wskaźnika z 20°C).Jeżeli poziom płynu w zbiorniku jest
poniżej wymaganego, należy uzupełnić
go używając wyłącznie zalecanych
produktów wskazanych w tabeli
„Materiały eksploatacyjne” w rozdziale
„Dane techniczne” w następujący
sposób:
❒Uruchomić silnik i odczekać, aż
poziom płynu w zbiorniku ustabilizuje
się.
❒Przy uruchomionym silniku obrócić
całkowicie kilka razy kierownicą w
prawo i w lewo.
❒Uzupełnić, jeśli płyn nie odpowiada
poziomowi MAX, a następnie
zakręcić korek.
PŁYN DO
SPRYSKIWACZY SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
188) 189)
Aby dolać płynu, należy:
❒zdjąć korek D rys. 239 - rys. 240 -
rys. 241 - rys. 242, ciągnąc na
zewnątrz za uchwyt;
❒ciągnąć do góry uchwyt przewodu,
aby wyjąć lejek teleskopowy rys.
244.OSTRZEŻENIE Aby uniknąć uszkodzeń
i nie spowodować zetknięcia się z
przylegającymi częściami
mechanicznymi, przed otwarciem korka
należy upewnić się, że jest on
skierowany tak, jak pokazano na rys.
244. W przeciwnym razie należy
obrócić nim, aby ustawić go w
odpowiedniej pozycji.
Wykonać napełnienie zgodnie z
następującymi wskazówkami:
244F1A0396
264
OBSŁUGA I KONSERWACJA

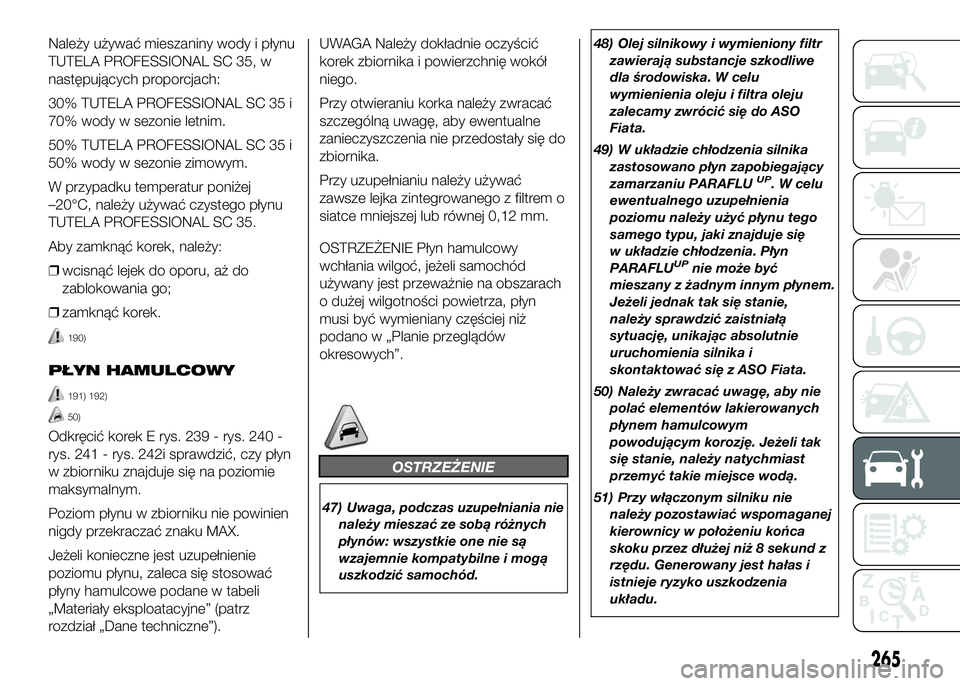

Należy używać mieszaniny wody i płynu
TUTELA PROFESSIONAL SC 35, w
następujących proporcjach:
30% TUTELA PROFESSIONAL SC 35 i
70% wody w sezonie letnim.
50% TUTELA PROFESSIONAL SC 35 i
50% wody w sezonie zimowym.
W przypadku temperatur poniżej
–20°C, należy używać czystego płynu
TUTELA PROFESSIONAL SC 35.
Aby zamknąć korek, należy:
❒wcisnąć lejek do oporu, aż do
zablokowania go;
❒zamknąć korek.
190)
PŁYN HAMULCOWY
191) 192)
50)
Odkręcić korek E rys. 239 - rys. 240 -
rys. 241 - rys. 242i sprawdzić, czy płyn
w zbiorniku znajduje się na poziomie
maksymalnym.
Poziom płynu w zbiorniku nie powinien
nigdy przekraczać znaku MAX.
Jeżeli konieczne jest uzupełnienie
poziomu płynu, zaleca się stosować
płyny hamulcowe podane w tabeli
„Materiały eksploatacyjne” (patrz
rozdział „Dane techniczne”).UWAGA Należy dokładnie oczyścić
korek zbiornika i powierzchnię wokół
niego.
Przy otwieraniu korka należy zwracać
szczególną uwagę, aby ewentualne
zanieczyszczenia nie przedostały się do
zbiornika.
Przy uzupełnianiu należy używać
zawsze lejka zintegrowanego z filtrem o
siatce mniejszej lub równej 0,12 mm.
OSTRZEŻENIE Płyn hamulcowy
wchłania wilgoć, jeżeli samochód
używany jest przeważnie na obszarach
o dużej wilgotności powietrza, płyn
musi być wymieniany częściej niż
podano w „Planie przeglądów
okresowych”.
OSTRZEŻENIE
47) Uwaga, podczas uzupełniania nie
należy mieszać ze sobą różnych
płynów: wszystkie one nie są
wzajemnie kompatybilne i mogą
uszkodzić samochód.48) Olej silnikowy i wymieniony filtr
zawierają substancje szkodliwe
dla środowiska. W celu
wymienienia oleju i filtra oleju
zalecamy zwrócić się do ASO
Fiata.
49) W układzie chłodzenia silnika
zastosowano płyn zapobiegający
zamarzaniu PARAFLU
UP. W celu
ewentualnego uzupełnienia
poziomu należy użyć płynu tego
samego typu, jaki znajduje się
w układzie chłodzenia. Płyn
PARAFLU
UPnie może być
mieszany z żadnym innym płynem.
Jeżeli jednak tak się stanie,
należy sprawdzić zaistniałą
sytuację, unikając absolutnie
uruchomienia silnika i
skontaktować się z ASO Fiata.
50) Należy zwracać uwagę, aby nie
polać elementów lakierowanych
płynem hamulcowym
powodującym korozję. Jeżeli tak
się stanie, należy natychmiast
przemyć takie miejsce wodą.
51) Przy włączonym silniku nie
należy pozostawiać wspomaganej
kierownicy w położeniu końca
skoku przez dłużej niż 8 sekund z
rzędu. Generowany jest hałas i
istnieje ryzyko uszkodzenia
układu.
265

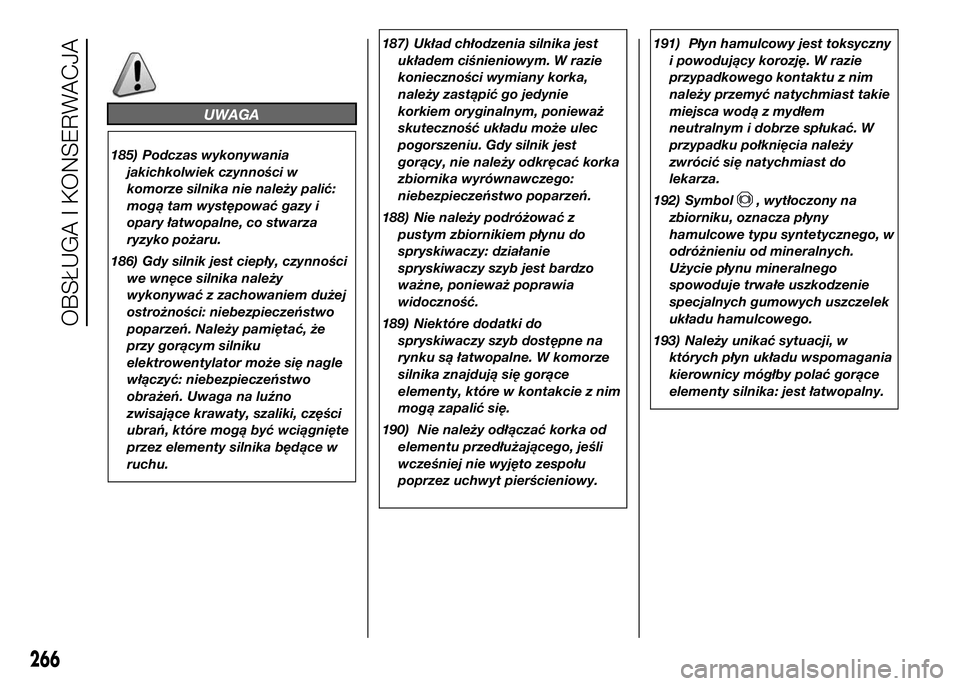

UWAGA
185) Podczas wykonywania
jakichkolwiek czynności w
komorze silnika nie należy palić:
mogą tam występować gazy i
opary łatwopalne, co stwarza
ryzyko pożaru.
186) Gdy silnik jest ciepły, czynności
we wnęce silnika należy
wykonywać z zachowaniem dużej
ostrożności: niebezpieczeństwo
poparzeń. Należy pamiętać, że
przy gorącym silniku
elektrowentylator może się nagle
włączyć: niebezpieczeństwo
obrażeń. Uwaga na luźno
zwisające krawaty, szaliki, części
ubrań, które mogą być wciągnięte
przez elementy silnika będące w
ruchu.187) Układ chłodzenia silnika jest
układem ciśnieniowym. W razie
konieczności wymiany korka,
należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest
gorący, nie należy odkręcać korka
zbiornika wyrównawczego:
niebezpieczeństwo poparzeń.
188) Nie należy podróżować z
pustym zbiornikiem płynu do
spryskiwaczy: działanie
spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia
widoczność.
189) Niektóre dodatki do
spryskiwaczy szyb dostępne na
rynku są łatwopalne. W komorze
silnika znajdują się gorące
elementy, które w kontakcie z nim
mogą zapalić się.
190) Nie należy odłączać korka od
elementu przedłużającego, jeśli
wcześniej nie wyjęto zespołu
poprzez uchwyt pierścieniowy.191) Płyn hamulcowy jest toksyczny
i powodujący korozję. W razie
przypadkowego kontaktu z nim
należy przemyć natychmiast takie
miejsca wodą z mydłem
neutralnym i dobrze spłukać. W
przypadku połknięcia należy
zwrócić się natychmiast do
lekarza.
192) Symbol
, wytłoczony na
zbiorniku, oznacza płyny
hamulcowe typu syntetycznego, w
odróżnieniu od mineralnych.
Użycie płynu mineralnego
spowoduje trwałe uszkodzenie
specjalnych gumowych uszczelek
układu hamulcowego.
193) Należy unikać sytuacji, w
których płyn układu wspomagania
kierownicy mógłby polać gorące
elementy silnika: jest łatwopalny.
266
OBSŁUGA I KONSERWACJA
