FIAT DUCATO 2016 Instrukcja obsługi (in Polish)

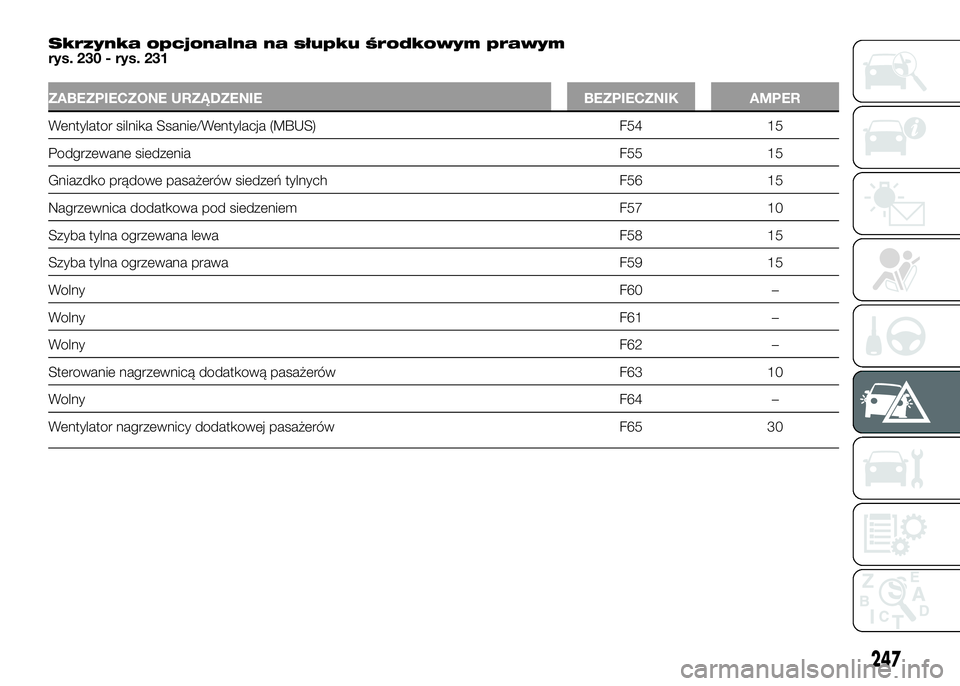

Skrzynka opcjonalna na słupku środkowym prawym
rys. 230 - rys. 231
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Wentylator silnika Ssanie/Wentylacja (MBUS) F54 15
Podgrzewane siedzenia F55 15
Gniazdko prądowe pasażerów siedzeń tylnych F56 15
Nagrzewnica dodatkowa pod siedzeniem F57 10
Szyba tylna ogrzewana lewa F58 15
Szyba tylna ogrzewana prawa F59 15
WolnyF60 –
WolnyF61 –
WolnyF62 –
Sterowanie nagrzewnicą dodatkową pasażerów F63 10
WolnyF64 –
Wentylator nagrzewnicy dodatkowej pasażerów F65 30
247

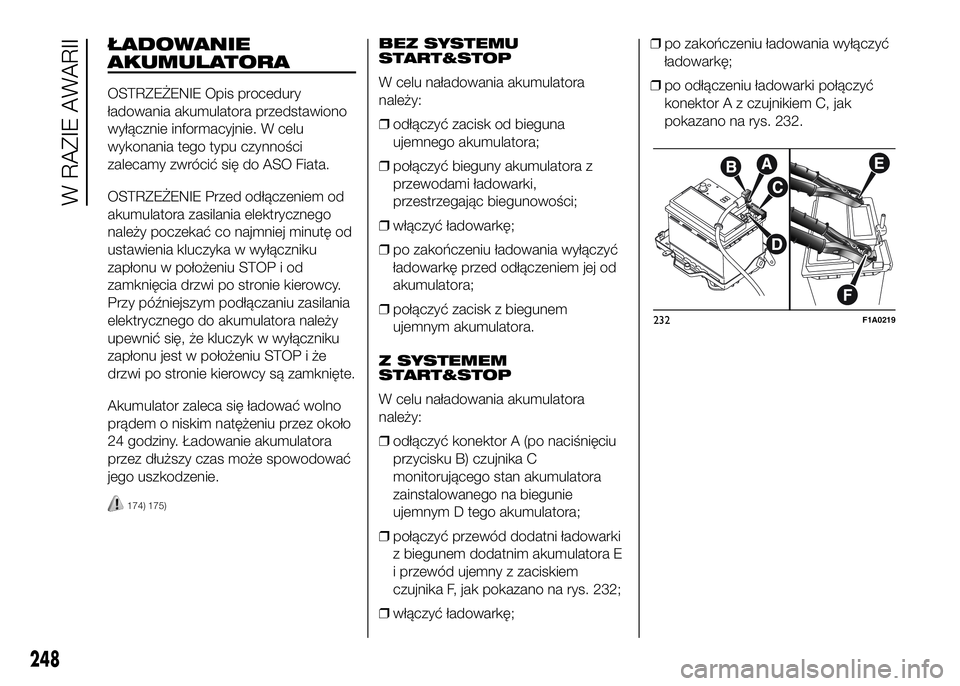

ŁADOWANIE
AKUMULATORA
OSTRZEŻENIE Opis procedury
ładowania akumulatora przedstawiono
wyłącznie informacyjnie. W celu
wykonania tego typu czynności
zalecamy zwrócić się do ASO Fiata.
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia kluczyka w wyłączniku
zapłonu w położeniu STOP i od
zamknięcia drzwi po stronie kierowcy.
Przy późniejszym podłączaniu zasilania
elektrycznego do akumulatora należy
upewnić się, że kluczyk w wyłączniku
zapłonu jest w położeniu STOP i że
drzwi po stronie kierowcy są zamknięte.
Akumulator zaleca się ładować wolno
prądem o niskim natężeniu przez około
24 godziny. Ładowanie akumulatora
przez dłuższy czas może spowodować
jego uszkodzenie.
174) 175)
BEZ SYSTEMU
START&STOP
W celu naładowania akumulatora
należy:
❒odłączyć zacisk od bieguna
ujemnego akumulatora;
❒połączyć bieguny akumulatora z
przewodami ładowarki,
przestrzegając biegunowości;
❒włączyć ładowarkę;
❒po zakończeniu ładowania wyłączyć
ładowarkę przed odłączeniem jej od
akumulatora;
❒połączyć zacisk z biegunem
ujemnym akumulatora.
Z SYSTEMEM
START&STOP
W celu naładowania akumulatora
należy:
❒odłączyć konektor A (po naciśnięciu
przycisku B) czujnika C
monitorującego stan akumulatora
zainstalowanego na biegunie
ujemnym D tego akumulatora;
❒połączyć przewód dodatni ładowarki
z biegunem dodatnim akumulatora E
i przewód ujemny z zaciskiem
czujnika F, jak pokazano na rys. 232;
❒włączyć ładowarkę;❒po zakończeniu ładowania wyłączyć
ładowarkę;
❒po odłączeniu ładowarki połączyć
konektor A z czujnikiem C, jak
pokazano na rys. 232.
232F1A0219
248
W RAZIE AWARII

UWAGA
174) Elektrolit w akumulatorze
powoduje korozję i jest trujący,
należy unikać kontaktu ze skórą i
oczami. Doładowywanie
akumulatora należy
przeprowadzać w przewiewnym
pomieszczeniu, z dala od
otwartego ognia i źródeł iskrzenia,
w celu uniknięcia
niebezpieczeństwa wybuchu i
pożaru.
175) Nie należy doładowywać
akumulatora zamarzniętego;
należy go najpierw odmrozić, aby
uniknąć ryzyka wybuchu. Jeżeli
akumulator zamarzł, przed
doładowaniem wyspecjalizowany
personel powinien sprawdzić
przede wszystkim, czy elementy
wewnętrzne nie są uszkodzone
i czy obudowa nie jest pęknięta,
może bowiem wypłynąć elektrolit,
który jest trujący i powoduje
korozję.

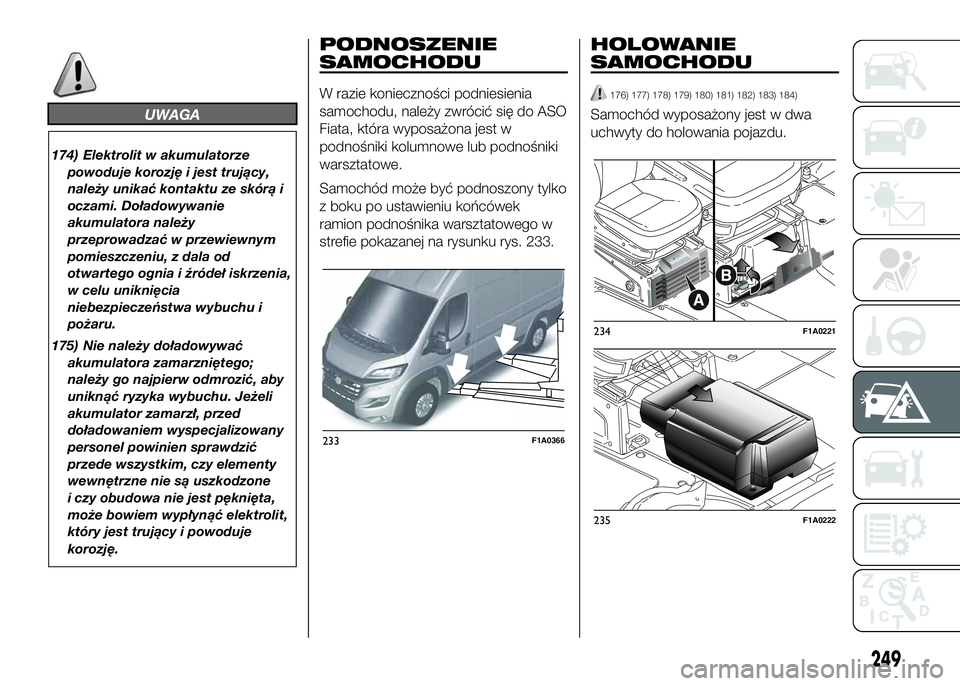

PODNOSZENIE
SAMOCHODU
W razie konieczności podniesienia
samochodu, należy zwrócić się do ASO
Fiata, która wyposażona jest w
podnośniki kolumnowe lub podnośniki
warsztatowe.
Samochód może być podnoszony tylko
z boku po ustawieniu końcówek
ramion podnośnika warsztatowego w
strefie pokazanej na rysunku rys. 233.
HOLOWANIE
SAMOCHODU
176) 177) 178) 179) 180) 181) 182) 183) 184)
Samochód wyposażony jest w dwa
uchwyty do holowania pojazdu.
233F1A0366
234F1A0221
235F1A0222
249

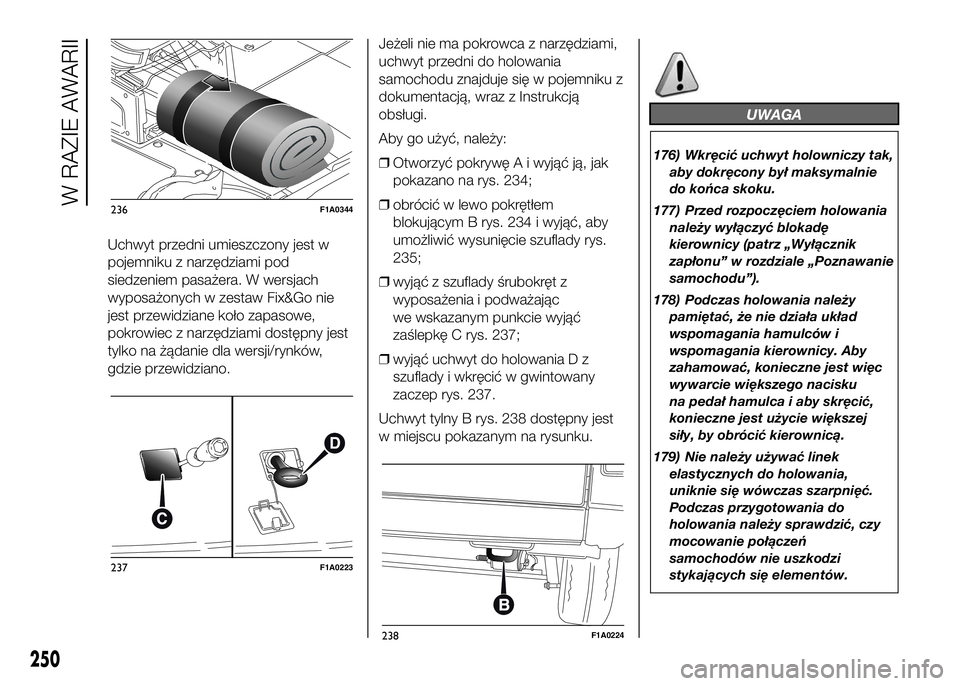

Uchwyt przedni umieszczony jest w
pojemniku z narzędziami pod
siedzeniem pasażera. W wersjach
wyposażonych w zestaw Fix&Go nie
jest przewidziane koło zapasowe,
pokrowiec z narzędziami dostępny jest
tylko na żądanie dla wersji/rynków,
gdzie przewidziano.Jeżeli nie ma pokrowca z narzędziami,
uchwyt przedni do holowania
samochodu znajduje się w pojemniku z
dokumentacją, wraz z Instrukcją
obsługi.
Aby go użyć, należy:
❒Otworzyć pokrywę A i wyjąć ją, jak
pokazano na rys. 234;
❒obrócić w lewo pokrętłem
blokującym B rys. 234 i wyjąć, aby
umożliwić wysunięcie szuflady rys.
235;
❒wyjąć z szuflady śrubokręt z
wyposażenia i podważając
we wskazanym punkcie wyjąć
zaślepkę C rys. 237;
❒wyjąć uchwyt do holowania D z
szuflady i wkręcić w gwintowany
zaczep rys. 237.
Uchwyt tylny B rys. 238 dostępny jest
w miejscu pokazanym na rysunku.
UWAGA
176) Wkręcić uchwyt holowniczy tak,
aby dokręcony był maksymalnie
do końca skoku.
177) Przed rozpoczęciem holowania
należy wyłączyć blokadę
kierownicy (patrz „Wyłącznik
zapłonu” w rozdziale „Poznawanie
samochodu”).
178) Podczas holowania należy
pamiętać, że nie działa układ
wspomagania hamulców i
wspomagania kierownicy. Aby
zahamować, konieczne jest więc
wywarcie większego nacisku
na pedał hamulca i aby skręcić,
konieczne jest użycie większej
siły, by obrócić kierownicą.
179) Nie należy używać linek
elastycznych do holowania,
uniknie się wówczas szarpnięć.
Podczas przygotowania do
holowania należy sprawdzić, czy
mocowanie połączeń
samochodów nie uszkodzi
stykających się elementów.
236F1A0344
237F1A0223
238F1A0224
250
W RAZIE AWARII

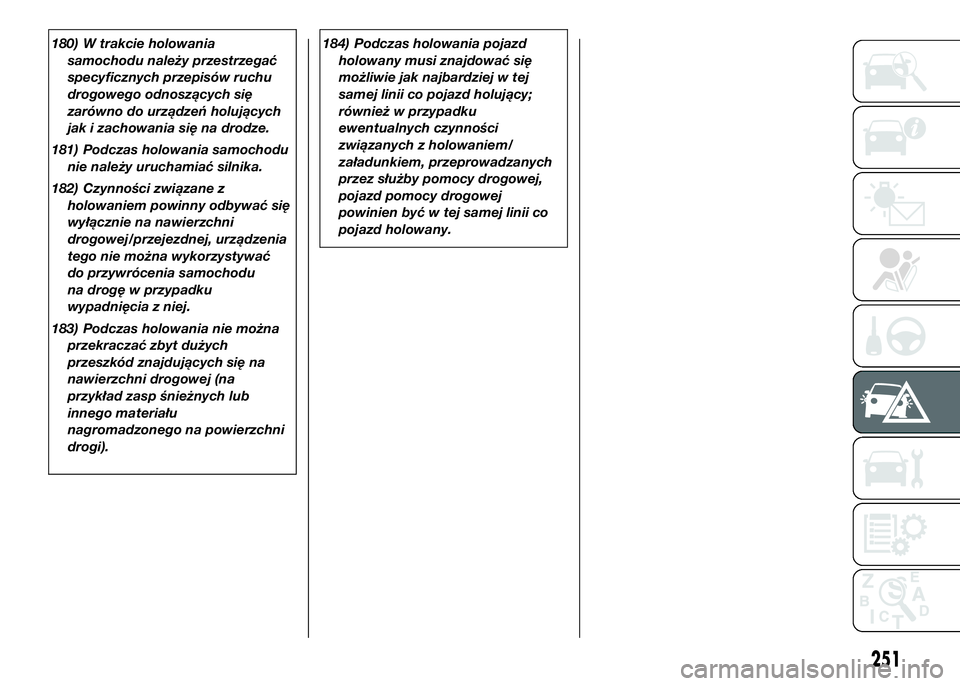

180) W trakcie holowania
samochodu należy przestrzegać
specyficznych przepisów ruchu
drogowego odnoszących się
zarówno do urządzeń holujących
jak i zachowania się na drodze.
181) Podczas holowania samochodu
nie należy uruchamiać silnika.
182) Czynności związane z
holowaniem powinny odbywać się
wyłącznie na nawierzchni
drogowej/przejezdnej, urządzenia
tego nie można wykorzystywać
do przywrócenia samochodu
na drogę w przypadku
wypadnięcia z niej.
183) Podczas holowania nie można
przekraczać zbyt dużych
przeszkód znajdujących się na
nawierzchni drogowej (na
przykład zasp śnieżnych lub
innego materiału
nagromadzonego na powierzchni
drogi).184) Podczas holowania pojazd
holowany musi znajdować się
możliwie jak najbardziej w tej
samej linii co pojazd holujący;
również w przypadku
ewentualnych czynności
związanych z holowaniem/
załadunkiem, przeprowadzanych
przez służby pomocy drogowej,
pojazd pomocy drogowej
powinien być w tej samej linii co
pojazd holowany.
251

252

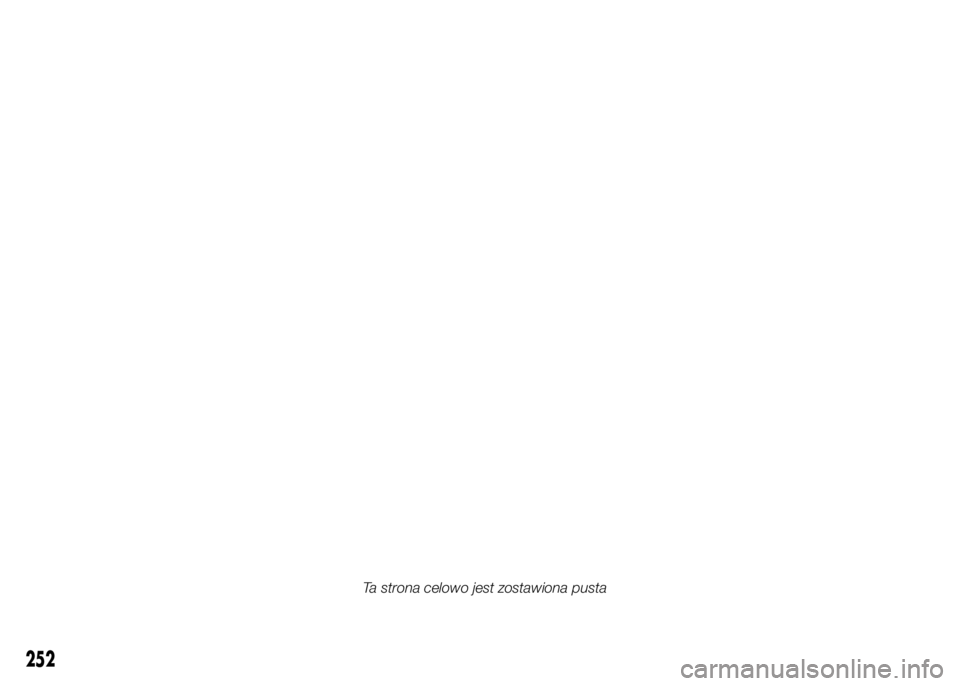

Ta strona celowo jest zostawiona pusta

OBSŁUGA I KONSERWACJA
Prawidłowa konserwacja pozwala na
zachowanie w czasie osiągów
samochodu, ograniczenie kosztów
eksploatacji i utrzymanie sprawności
systemów bezpieczeństwa.
W niniejszym rozdziale objaśniono, jak
przeprowadzać konserwację.OBSŁUGA OKRESOWA ................... 254
WYKAZ CZYNNOŚCI
PRZEGLĄDÓW OKRESOWYCH ....... 255
KONTROLE OKRESOWE.................. 258
EKSPLOATACJA SAMOCHODU W
TRUDNYCH WARUNKACH .............. 258
SPRAWDZANIE POZIOMU
PŁYNÓW .......................................... 259
FILTR POWIETRZA/FILTR
PRZECIWPYŁOWY ........................... 267
AKUMULATOR.................................. 268
KOŁA I OPONY ................................. 270
PRZEWODY GUMOWE .................... 272
WYCIERACZKI SZYBY PRZEDNIEJ .. 272
KAROSERIA...................................... 273
WNĘTRZE......................................... 276
253

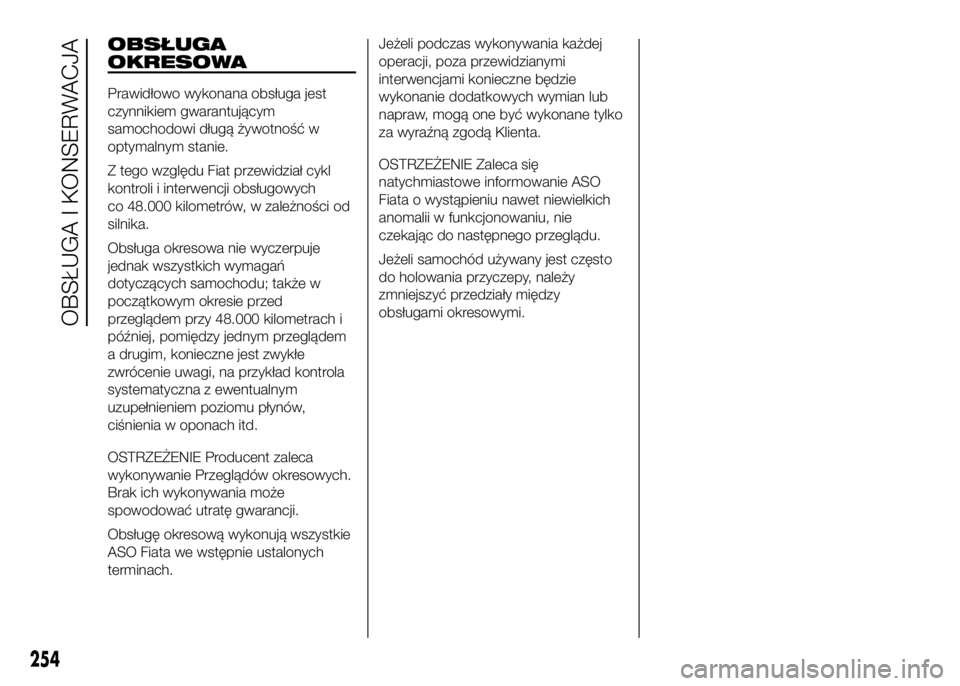

OBSŁUGA
OKRESOWA
Prawidłowo wykonana obsługa jest
czynnikiem gwarantującym
samochodowi długą żywotność w
optymalnym stanie.
Z tego względu Fiat przewidział cykl
kontroli i interwencji obsługowych
co 48.000 kilometrów, w zależności od
silnika.
Obsługa okresowa nie wyczerpuje
jednak wszystkich wymagań
dotyczących samochodu; także w
początkowym okresie przed
przeglądem przy 48.000 kilometrach i
później, pomiędzy jednym przeglądem
a drugim, konieczne jest zwykłe
zwrócenie uwagi, na przykład kontrola
systematyczna z ewentualnym
uzupełnieniem poziomu płynów,
ciśnienia w oponach itd.
OSTRZEŻENIE Producent zaleca
wykonywanie Przeglądów okresowych.
Brak ich wykonywania może
spowodować utratę gwarancji.
Obsługę okresową wykonują wszystkie
ASO Fiata we wstępnie ustalonych
terminach.Jeżeli podczas wykonywania każdej
operacji, poza przewidzianymi
interwencjami konieczne będzie
wykonanie dodatkowych wymian lub
napraw, mogą one być wykonane tylko
za wyraźną zgodą Klienta.
OSTRZEŻENIE Zaleca się
natychmiastowe informowanie ASO
Fiata o wystąpieniu nawet niewielkich
anomalii w funkcjonowaniu, nie
czekając do następnego przeglądu.
Jeżeli samochód używany jest często
do holowania przyczepy, należy
zmniejszyć przedziały między
obsługami okresowymi.
254
OBSŁUGA I KONSERWACJA

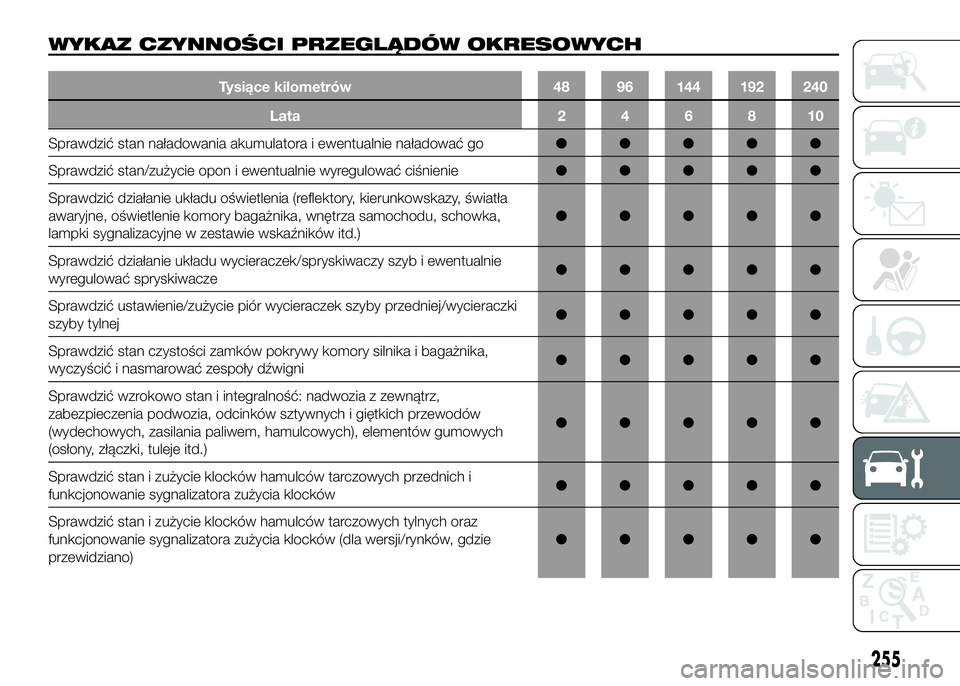

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH
Tysiące kilometrów 48 96 144 192 240
Lata246810
Sprawdzić stan naładowania akumulatora i ewentualnie naładować go●●●●●
Sprawdzić stan/zużycie opon i ewentualnie wyregulować ciśnienie●●●●●
Sprawdzić działanie układu oświetlenia (reflektory, kierunkowskazy, światła
awaryjne, oświetlenie komory bagażnika, wnętrza samochodu, schowka,
lampki sygnalizacyjne w zestawie wskaźników itd.)●●●●●
Sprawdzić działanie układu wycieraczek/spryskiwaczy szyb i ewentualnie
wyregulować spryskiwacze●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej/wycieraczki
szyby tylnej●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika,
wyczyścić i nasmarować zespoły dźwigni●●●●●
Sprawdzić wzrokowo stan i integralność: nadwozia z zewnątrz,
zabezpieczenia podwozia, odcinków sztywnych i giętkich przewodów
(wydechowych, zasilania paliwem, hamulcowych), elementów gumowych
(osłony, złączki, tuleje itd.)●●●●●
Sprawdzić stan i zużycie klocków hamulców tarczowych przednich i
funkcjonowanie sygnalizatora zużycia klocków●●●●●
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych oraz
funkcjonowanie sygnalizatora zużycia klocków (dla wersji/rynków, gdzie
przewidziano)●●●●●
255

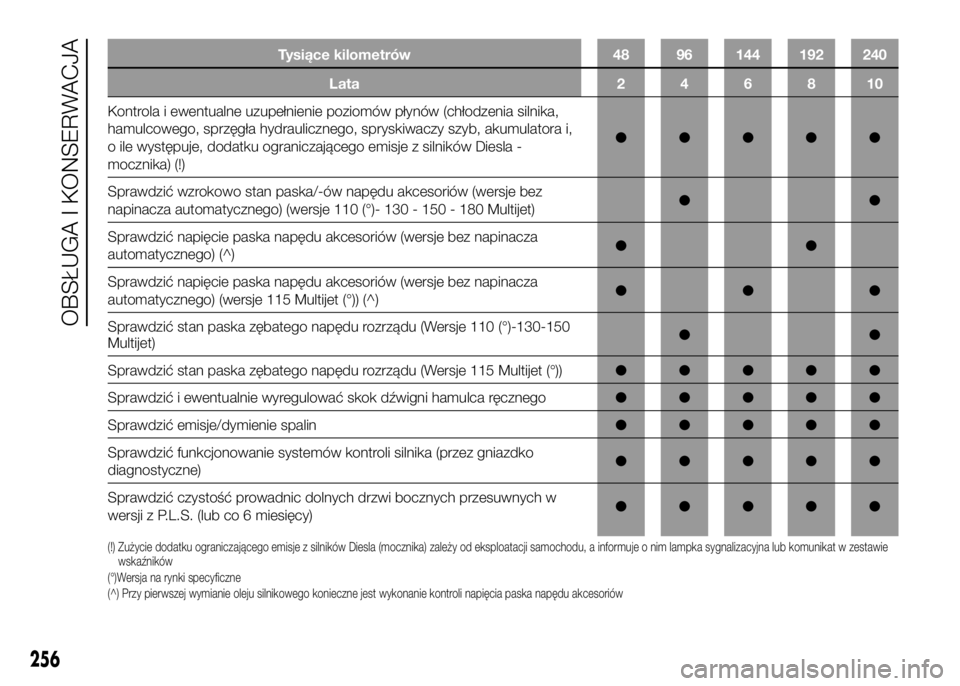

Tysiące kilometrów 48 96 144 192 240
Lata246810
Kontrola i ewentualne uzupełnienie poziomów płynów (chłodzenia silnika,
hamulcowego, sprzęgła hydraulicznego, spryskiwaczy szyb, akumulatora i,
o ile występuje, dodatku ograniczającego emisje z silników Diesla -
mocznika) (!)●●●●●
Sprawdzić wzrokowo stan paska/-ów napędu akcesoriów (wersje bez
napinacza automatycznego) (wersje 110 (°)- 130 - 150 - 180 Multijet)●●
Sprawdzić napięcie paska napędu akcesoriów (wersje bez napinacza
automatycznego) (^)●●
Sprawdzić napięcie paska napędu akcesoriów (wersje bez napinacza
automatycznego) (wersje 115 Multijet (°)) (^)●●●
Sprawdzić stan paska zębatego napędu rozrządu (Wersje 110 (°)-130-150
Multijet)●●
Sprawdzić stan paska zębatego napędu rozrządu (Wersje 115 Multijet (°))●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego●●●●●
Sprawdzić emisje/dymienie spalin●●●●●
Sprawdzić funkcjonowanie systemów kontroli silnika (przez gniazdko
diagnostyczne)●●●●●
Sprawdzić czystość prowadnic dolnych drzwi bocznych przesuwnych w
wersji z P.L.S. (lub co 6 miesięcy)●●●●●
(!) Zużycie dodatku ograniczającego emisje z silników Diesla (mocznika) zależy od eksploatacji samochodu, a informuje o nim lampka sygnalizacyjnalub komunikat w zestawie
wskaźników
(°)Wersja na rynki specyficzne
(^) Przy pierwszej wymianie oleju silnikowego konieczne jest wykonanie kontroli napięcia paska napędu akcesoriów
256
