Témoins du
combiné de bordSignification Que faire

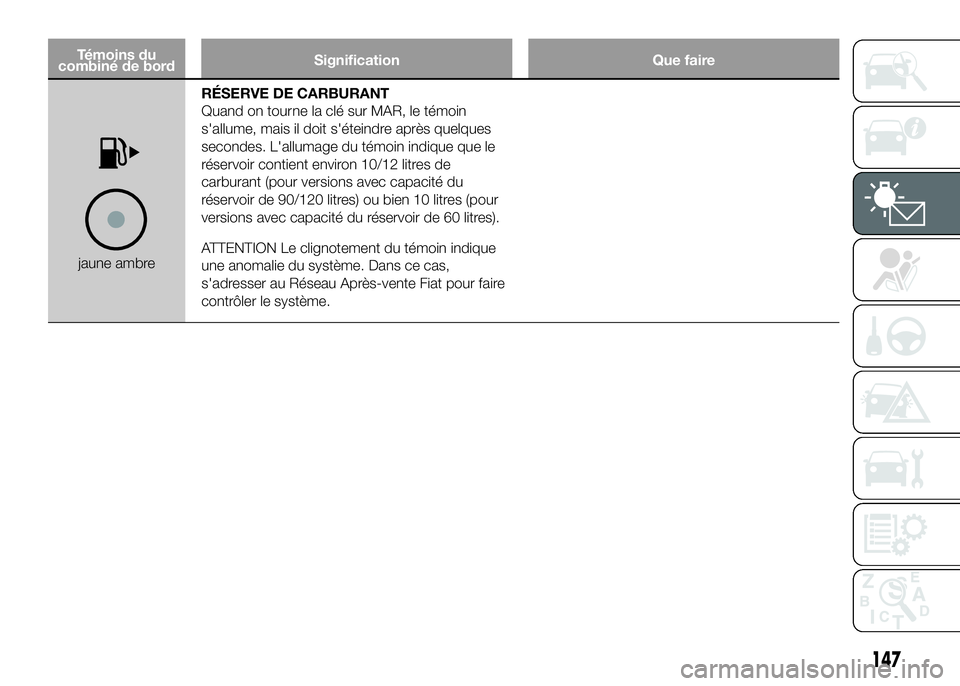

jaune ambreRÉSERVE DE CARBURANT
Quand on tourne la clé sur MAR, le témoin
s'allume, mais il doit s'éteindre après quelques
secondes. L'allumage du témoin indique que le
réservoir contient environ 10/12 litres de
carburant (pour versions avec capacité du
réservoir de 90/120 litres) ou bien 10 litres (pour
versions avec capacité du réservoir de 60 litres).
ATTENTION Le clignotement du témoin indique
une anomalie du système. Dans ce cas,
s'adresser au Réseau Après-vente Fiat pour faire
contrôler le système.
147

Témoins du
combiné de bordSignification Que faire

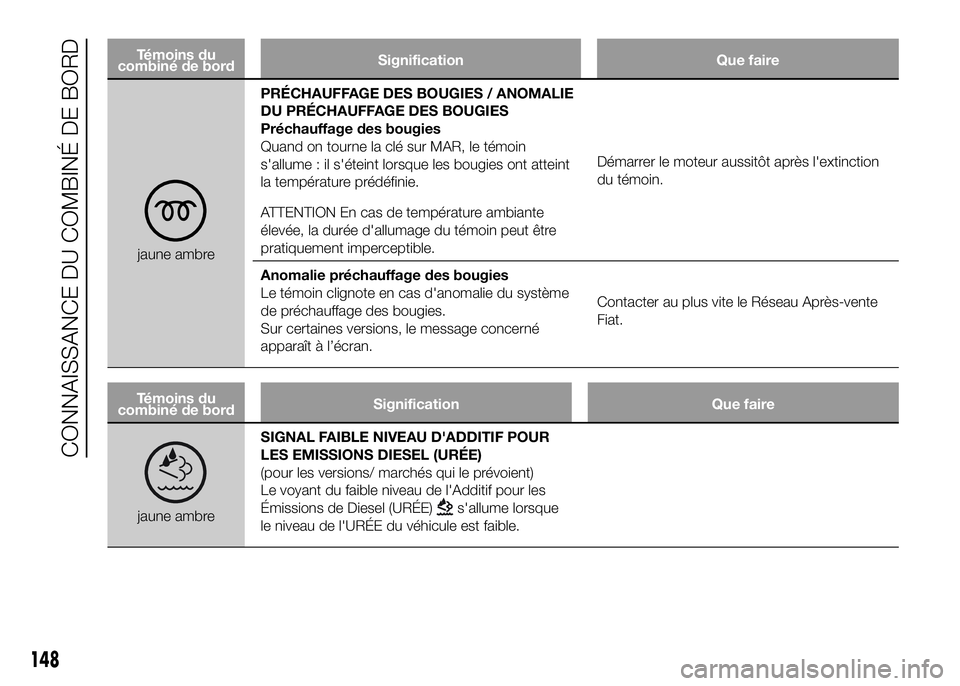

jaune ambrePRÉCHAUFFAGE DES BOUGIES / ANOMALIE
DU PRÉCHAUFFAGE DES BOUGIES
Préchauffage des bougies
Quand on tourne la clé sur MAR, le témoin
s'allume : il s'éteint lorsque les bougies ont atteint
la température prédéfinie.
ATTENTION En cas de température ambiante
élevée, la durée d'allumage du témoin peut être
pratiquement imperceptible.Démarrer le moteur aussitôt après l'extinction
du témoin.
Anomalie préchauffage des bougies
Le témoin clignote en cas d'anomalie du système
de préchauffage des bougies.
Sur certaines versions, le message concerné
apparaît à l’écran.Contacter au plus vite le Réseau Après-vente
Fiat.
Témoins du
combiné de bordSignification Que faire
jaune ambreSIGNAL FAIBLE NIVEAU D'ADDITIF POUR
LES EMISSIONS DIESEL (URÉE)
(pour les versions/ marchés qui le prévoient)
Le voyant du faible niveau de l'Additif pour les
Émissions de Diesel (URÉE)s'allume lorsque
le niveau de l'URÉE du véhicule est faible.
148
CONNAISSANCE DU COMBINÉ DE BORD

Témoins du
combiné de bordSignification Que faire

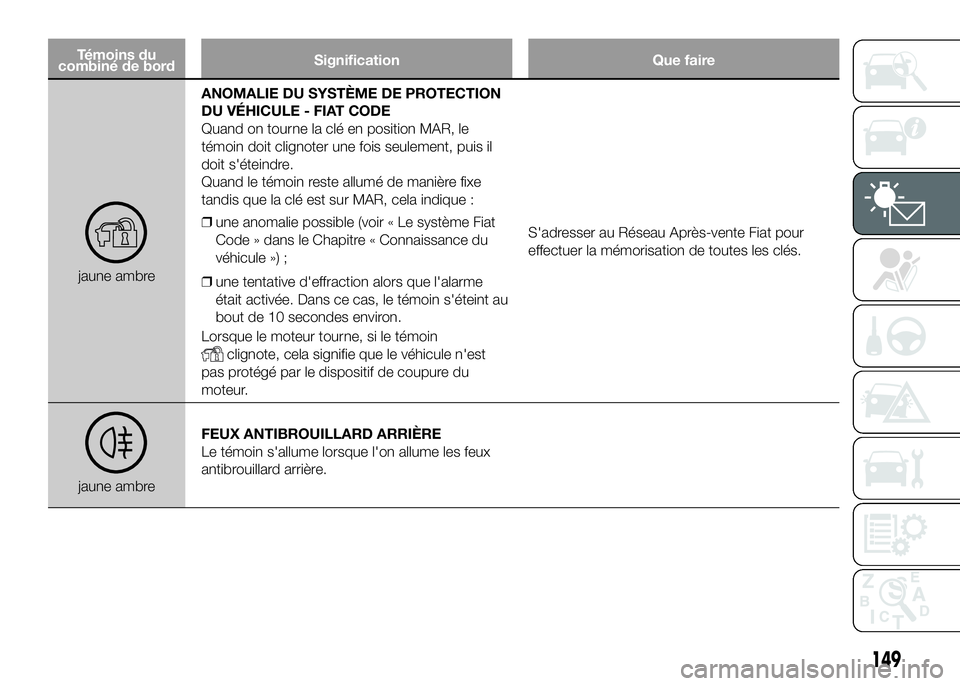

jaune ambreANOMALIE DU SYSTÈME DE PROTECTION
DU VÉHICULE - FIAT CODE
Quand on tourne la clé en position MAR, le
témoin doit clignoter une fois seulement, puis il
doit s'éteindre.
Quand le témoin reste allumé de manière fixe
tandis que la clé est sur MAR, cela indique :
❒une anomalie possible (voir « Le système Fiat
Code » dans le Chapitre « Connaissance du
véhicule ») ;
❒une tentative d'effraction alors que l'alarme
était activée. Dans ce cas, le témoin s'éteint au
bout de 10 secondes environ.
Lorsque le moteur tourne, si le témoin
clignote, cela signifie que le véhicule n'est
pas protégé par le dispositif de coupure du
moteur.S'adresser au Réseau Après-vente Fiat pour
effectuer la mémorisation de toutes les clés.
jaune ambreFEUX ANTIBROUILLARD ARRIÈRE
Le témoin s'allume lorsque l'on allume les feux
antibrouillard arrière.
149

Témoins du
combiné de bordSignification Que faire

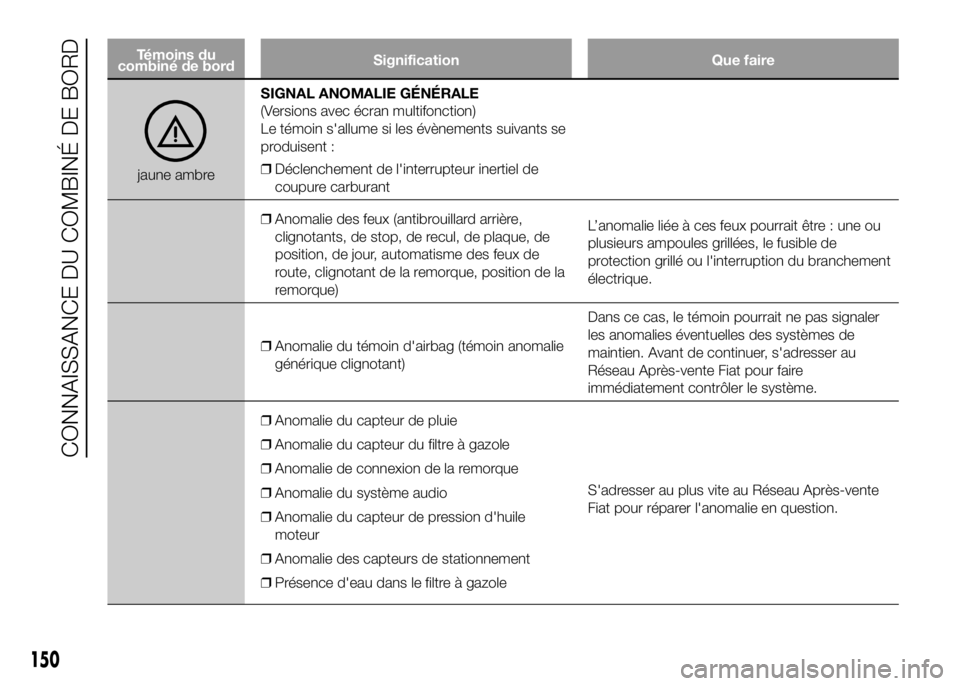

jaune ambreSIGNAL ANOMALIE GÉNÉRALE
(Versions avec écran multifonction)
Le témoin s'allume si les évènements suivants se
produisent :
❒Déclenchement de l'interrupteur inertiel de
coupure carburant
❒Anomalie des feux (antibrouillard arrière,
clignotants, de stop, de recul, de plaque, de
position, de jour, automatisme des feux de
route, clignotant de la remorque, position de la
remorque)L’anomalie liée à ces feux pourrait être : une ou
plusieurs ampoules grillées, le fusible de
protection grillé ou l'interruption du branchement
électrique.
❒Anomalie du témoin d'airbag (témoin anomalie
générique clignotant)Dans ce cas, le témoin pourrait ne pas signaler
les anomalies éventuelles des systèmes de
maintien. Avant de continuer, s'adresser au
Réseau Après-vente Fiat pour faire
immédiatement contrôler le système.
❒Anomalie du capteur de pluie
❒Anomalie du capteur du filtre à gazole
❒Anomalie de connexion de la remorque
❒Anomalie du système audio
❒Anomalie du capteur de pression d'huile
moteur
❒Anomalie des capteurs de stationnement
❒Présence d'eau dans le filtre à gazoleS'adresser au plus vite au Réseau Après-vente
Fiat pour réparer l'anomalie en question.
150
CONNAISSANCE DU COMBINÉ DE BORD

Témoins du
combiné de bordSignification Que faire

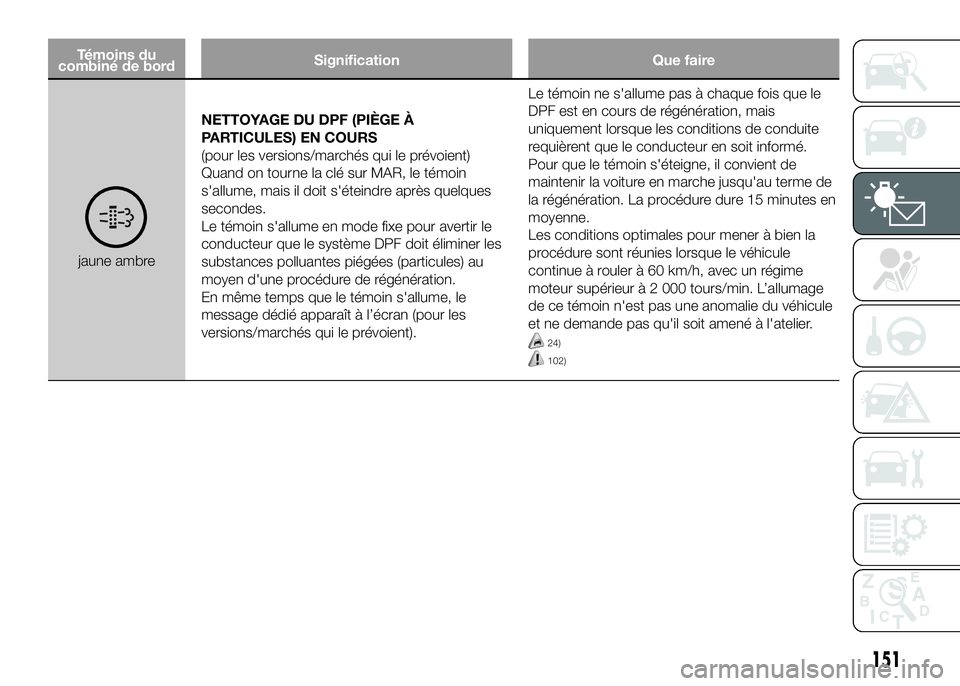

jaune ambreNETTOYAGE DU DPF (PIÈGE À
PARTICULES) EN COURS
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin
s'allume, mais il doit s'éteindre après quelques
secondes.
Le témoin s'allume en mode fixe pour avertir le
conducteur que le système DPF doit éliminer les
substances polluantes piégées (particules) au
moyen d'une procédure de régénération.
En même temps que le témoin s'allume, le
message dédié apparaît à l’écran (pour les
versions/marchés qui le prévoient).Le témoin ne s'allume pas à chaque fois que le
DPF est en cours de régénération, mais
uniquement lorsque les conditions de conduite
requièrent que le conducteur en soit informé.
Pour que le témoin s'éteigne, il convient de
maintenir la voiture en marche jusqu'au terme de
la régénération. La procédure dure 15 minutes en
moyenne.
Les conditions optimales pour mener à bien la
procédure sont réunies lorsque le véhicule
continue à rouler à 60 km/h, avec un régime
moteur supérieur à 2 000 tours/min. L’allumage
de ce témoin n'est pas une anomalie du véhicule
et ne demande pas qu'il soit amené à l'atelier.
24)
102)
151

Témoins du
combiné de bordSignification Que faire

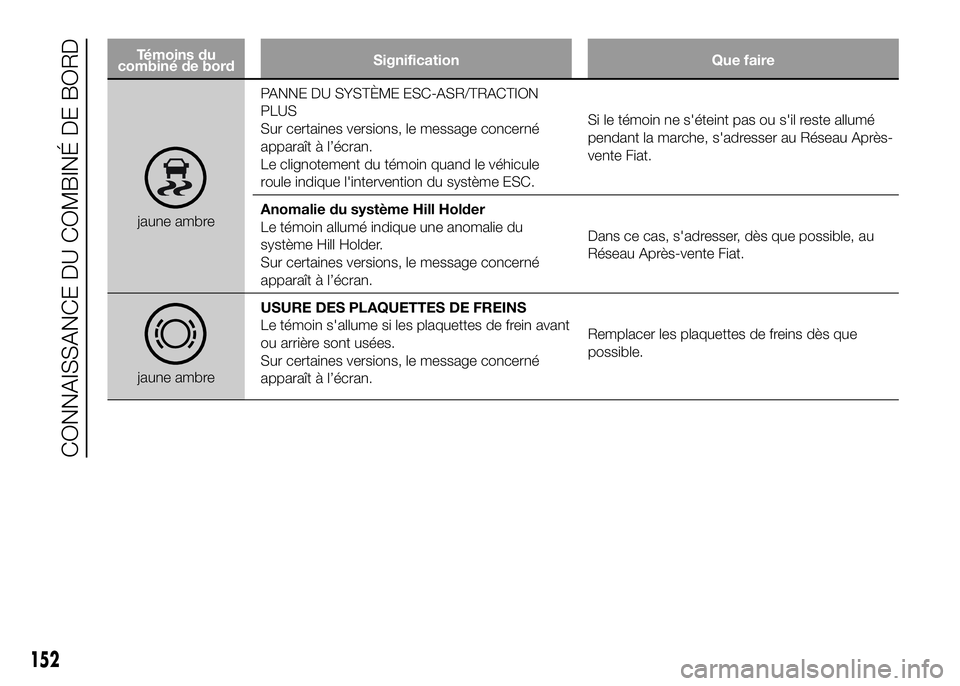

jaune ambrePANNE DU SYSTÈME ESC-ASR/TRACTION
PLUS
Sur certaines versions, le message concerné
apparaît à l’écran.
Le clignotement du témoin quand le véhicule
roule indique l'intervention du système ESC.Si le témoin ne s'éteint pas ou s'il reste allumé
pendant la marche, s'adresser au Réseau Après-
vente Fiat.
Anomalie du système Hill Holder
Le témoin allumé indique une anomalie du
système Hill Holder.
Sur certaines versions, le message concerné
apparaît à l’écran.Dans ce cas, s'adresser, dès que possible, au
Réseau Après-vente Fiat.
jaune ambreUSURE DES PLAQUETTES DE FREINS
Le témoin s'allume si les plaquettes de frein avant
ou arrière sont usées.
Sur certaines versions, le message concerné
apparaît à l’écran.Remplacer les plaquettes de freins dès que
possible.
152
CONNAISSANCE DU COMBINÉ DE BORD

Témoins du
combiné de bordSignification Que faire

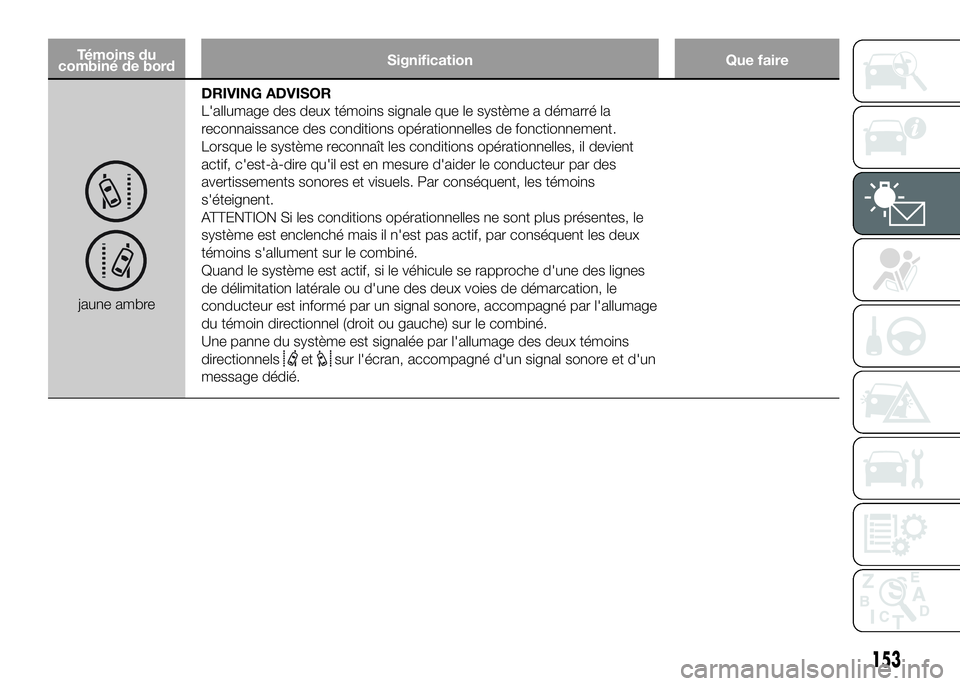

jaune ambreDRIVING ADVISOR
L'allumage des deux témoins signale que le système a démarré la
reconnaissance des conditions opérationnelles de fonctionnement.
Lorsque le système reconnaît les conditions opérationnelles, il devient
actif, c'est-à-dire qu'il est en mesure d'aider le conducteur par des
avertissements sonores et visuels. Par conséquent, les témoins
s'éteignent.
ATTENTION Si les conditions opérationnelles ne sont plus présentes, le
système est enclenché mais il n'est pas actif, par conséquent les deux
témoins s'allument sur le combiné.
Quand le système est actif, si le véhicule se rapproche d'une des lignes
de délimitation latérale ou d'une des deux voies de démarcation, le
conducteur est informé par un signal sonore, accompagné par l'allumage
du témoin directionnel (droit ou gauche) sur le combiné.
Une panne du système est signalée par l'allumage des deux témoins
directionnels
etsur l'écran, accompagné d'un signal sonore et d'un
message dédié.
153

Témoins du
combiné de bordSignification Que faire

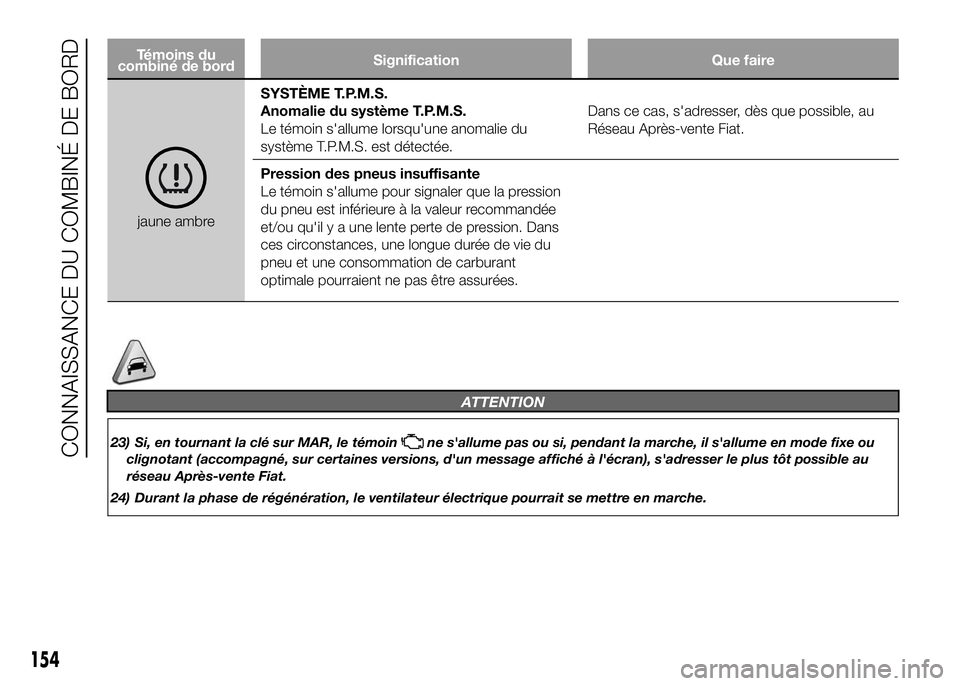

jaune ambreSYSTÈME T.P.M.S.
Anomalie du système T.P.M.S.
Le témoin s'allume lorsqu'une anomalie du
système T.P.M.S. est détectée.Dans ce cas, s'adresser, dès que possible, au
Réseau Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume pour signaler que la pression
du pneu est inférieure à la valeur recommandée
et/ou qu'il y a une lente perte de pression. Dans
ces circonstances, une longue durée de vie du
pneu et une consommation de carburant
optimale pourraient ne pas être assurées.
ATTENTION
23) Si, en tournant la clé sur MAR, le témoinne s'allume pas ou si, pendant la marche, il s'allume en mode fixe ou
clignotant (accompagné, sur certaines versions, d'un message affiché à l'écran), s'adresser le plus tôt possible au
réseau Après-vente Fiat.
24) Durant la phase de régénération, le ventilateur électrique pourrait se mettre en marche.
154
CONNAISSANCE DU COMBINÉ DE BORD

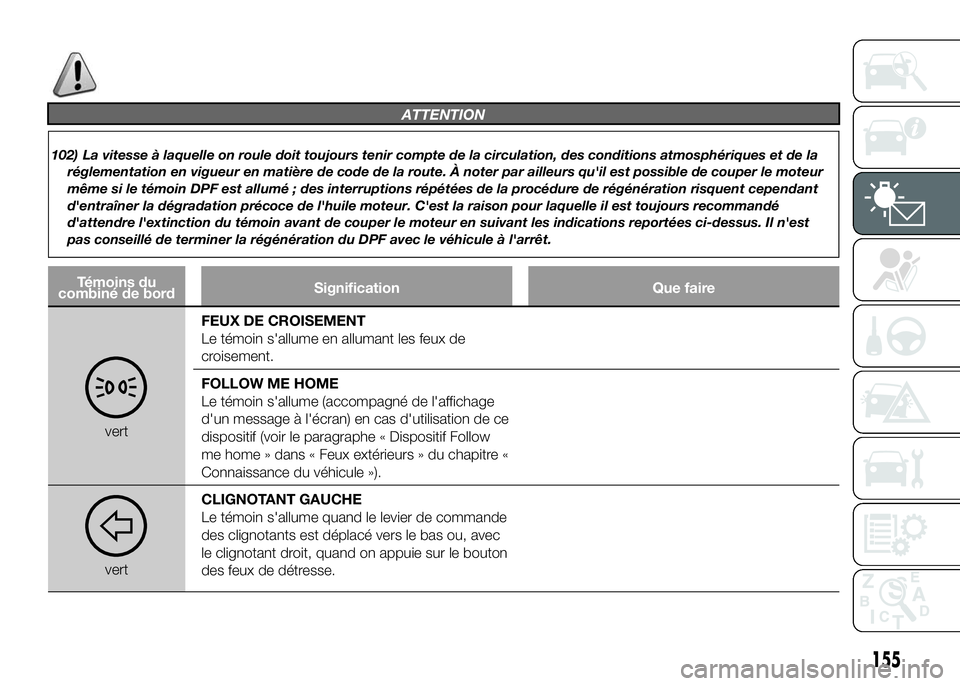

ATTENTION
102) La vitesse à laquelle on roule doit toujours tenir compte de la circulation, des conditions atmosphériques et de la
réglementation en vigueur en matière de code de la route. À noter par ailleurs qu'il est possible de couper le moteur
même si le témoin DPF est allumé ; des interruptions répétées de la procédure de régénération risquent cependant
d'entraîner la dégradation précoce de l'huile moteur. C'est la raison pour laquelle il est toujours recommandé
d'attendre l'extinction du témoin avant de couper le moteur en suivant les indications reportées ci-dessus. Il n'est
pas conseillé de terminer la régénération du DPF avec le véhicule à l'arrêt.
Témoins du
combiné de bordSignification Que faire
vertFEUX DE CROISEMENT
Le témoin s'allume en allumant les feux de
croisement.
FOLLOW ME HOME
Le témoin s'allume (accompagné de l'affichage
d'un message à l'écran) en cas d'utilisation de ce
dispositif (voir le paragraphe « Dispositif Follow
me home » dans « Feux extérieurs » du chapitre «
Connaissance du véhicule »).
vertCLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande
des clignotants est déplacé vers le bas ou, avec
le clignotant droit, quand on appuie sur le bouton
des feux de détresse.
155

Témoins du
combiné de bordSignification Que faire

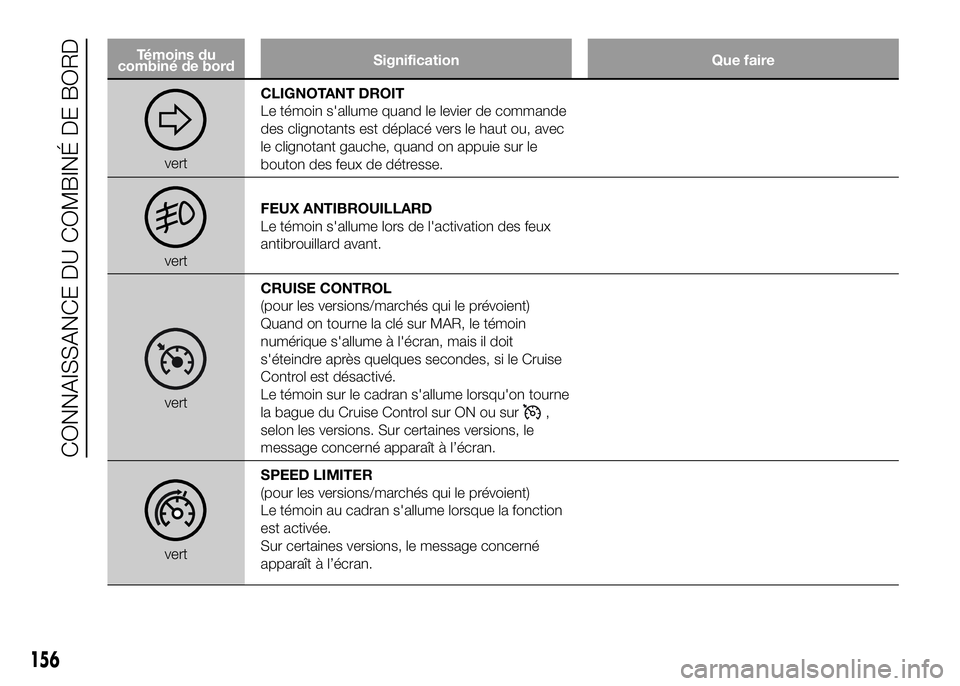

vertCLIGNOTANT DROIT
Le témoin s'allume quand le levier de commande
des clignotants est déplacé vers le haut ou, avec
le clignotant gauche, quand on appuie sur le
bouton des feux de détresse.
vertFEUX ANTIBROUILLARD
Le témoin s'allume lors de l'activation des feux
antibrouillard avant.
vertCRUISE CONTROL
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin
numérique s'allume à l'écran, mais il doit
s'éteindre après quelques secondes, si le Cruise
Control est désactivé.
Le témoin sur le cadran s'allume lorsqu'on tourne
la bague du Cruise Control sur ON ou sur,
selon les versions. Sur certaines versions, le
message concerné apparaît à l’écran.
vertSPEED LIMITER
(pour les versions/marchés qui le prévoient)
Le témoin au cadran s'allume lorsque la fonction
est activée.
Sur certaines versions, le message concerné
apparaît à l’écran.
156
