FIAT DUCATO 2016 Notice d'entretien (in French)

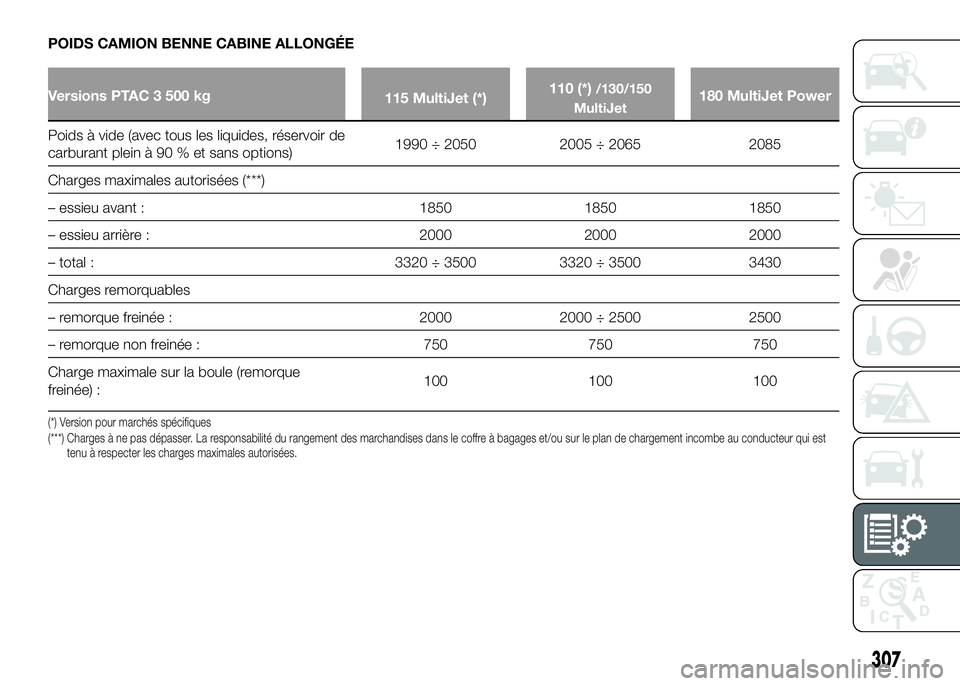

POIDS CAMION BENNE CABINE ALLONGÉE
Versions PTAC 3 500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1990 ÷ 2050 2005 ÷ 2065 2085
Charges maximales autorisées (***)
– essieu avant : 1850 1850 1850
– essieu arrière : 2000 2000 2000
– total : 3320 ÷ 3500 3320 ÷ 3500 3430
Charges remorquables
– remorque freinée : 2000 2000 ÷ 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
307

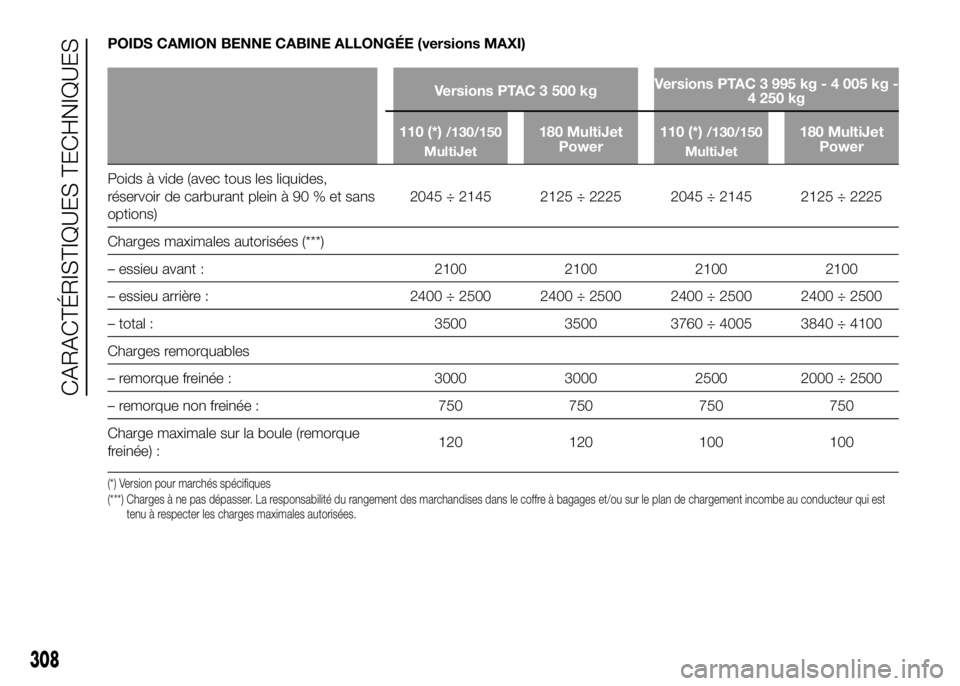

POIDS CAMION BENNE CABINE ALLONGÉE (versions MAXI)
Versions PTAC 3 500 kgVersions PTAC 3 995 kg - 4 005 kg -
4 250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 % et sans
options)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Charges maximales autorisées (***)
– essieu avant : 2100 2100 2100 2100
– essieu arrière : 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total : 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Charges remorquables
– remorque freinée : 3000 3000 2500 2000 ÷ 2500
– remorque non freinée : 750 750 750 750
Charge maximale sur la boule (remorque
freinée) :120 120 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
308
CARACTÉRISTIQUES TECHNIQUES

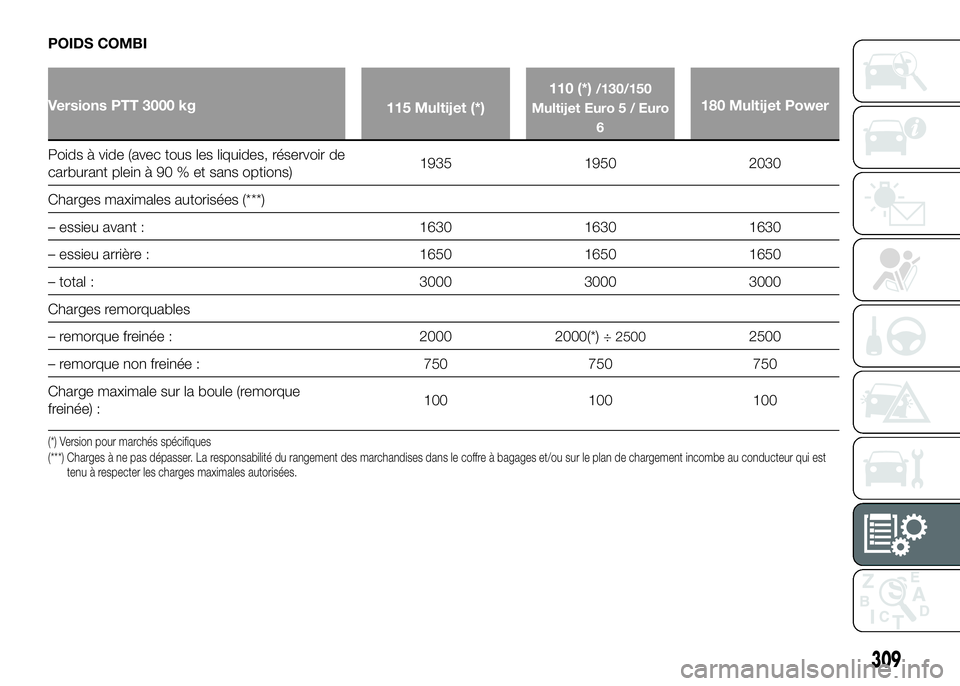

POIDS COMBI
Versions PTT 3000 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 Multijet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1935 1950 2030
Charges maximales autorisées (***)
– essieu avant : 1630 1630 1630
– essieu arrière : 1650 1650 1650
– total : 3000 3000 3000
Charges remorquables
– remorque freinée : 2000 2000(*)
÷ 25002500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
309

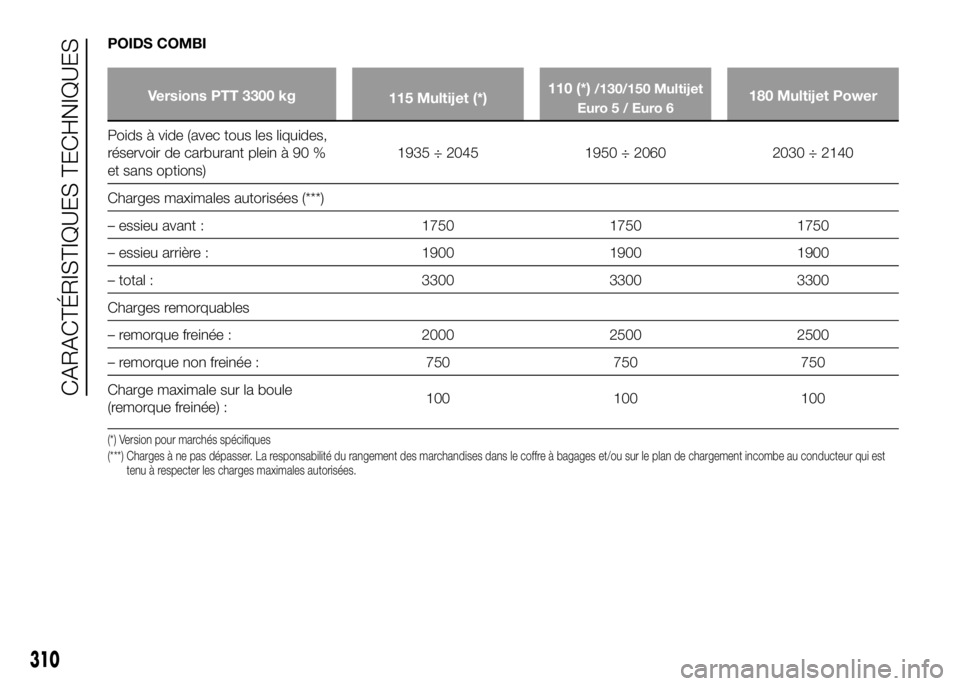

POIDS COMBI
Versions PTT 3300 kg
115 Multijet (*)110 (*)/130/150 Multijet
Euro 5 / Euro 6180 Multijet Power
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 %
et sans options)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140
Charges maximales autorisées (***)
– essieu avant : 1750 1750 1750
– essieu arrière : 1900 1900 1900
– total : 3300 3300 3300
Charges remorquables
– remorque freinée : 2000 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule
(remorque freinée) :100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
310
CARACTÉRISTIQUES TECHNIQUES

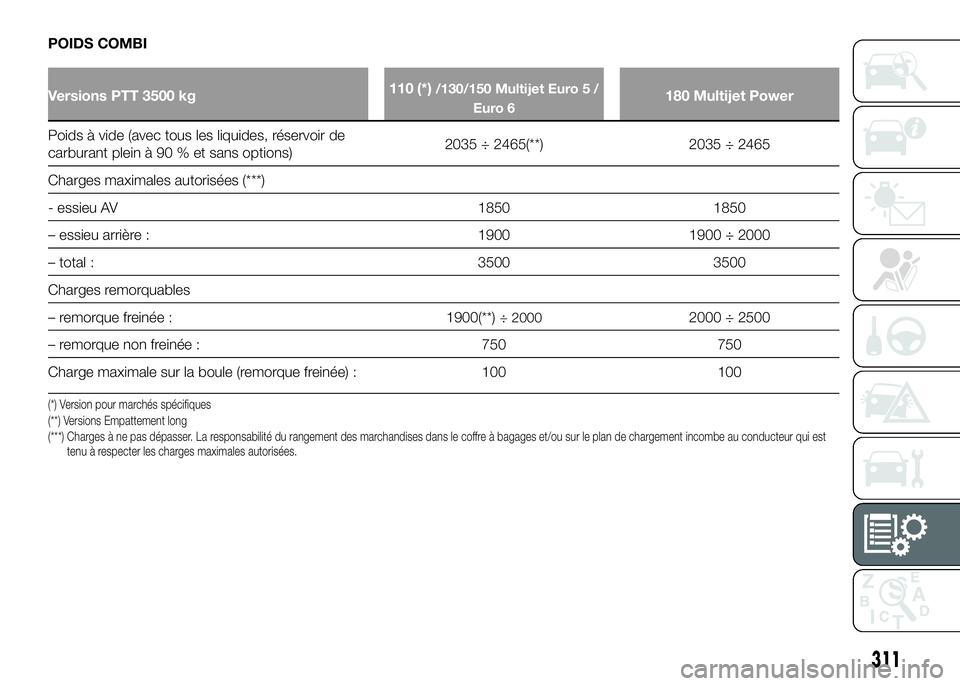

POIDS COMBI
Versions PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2035 ÷ 2465(**) 2035 ÷ 2465
Charges maximales autorisées (***)
- essieu AV 1850 1850
– essieu arrière : 1900 1900 ÷ 2000
– total : 3500 3500
Charges remorquables
– remorque freinée : 1900(**)
÷ 20002000 ÷ 2500
– remorque non freinée : 750 750
Charge maximale sur la boule (remorque freinée) : 100 100
(*) Version pour marchés spécifiques
(**) Versions Empattement long
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
311

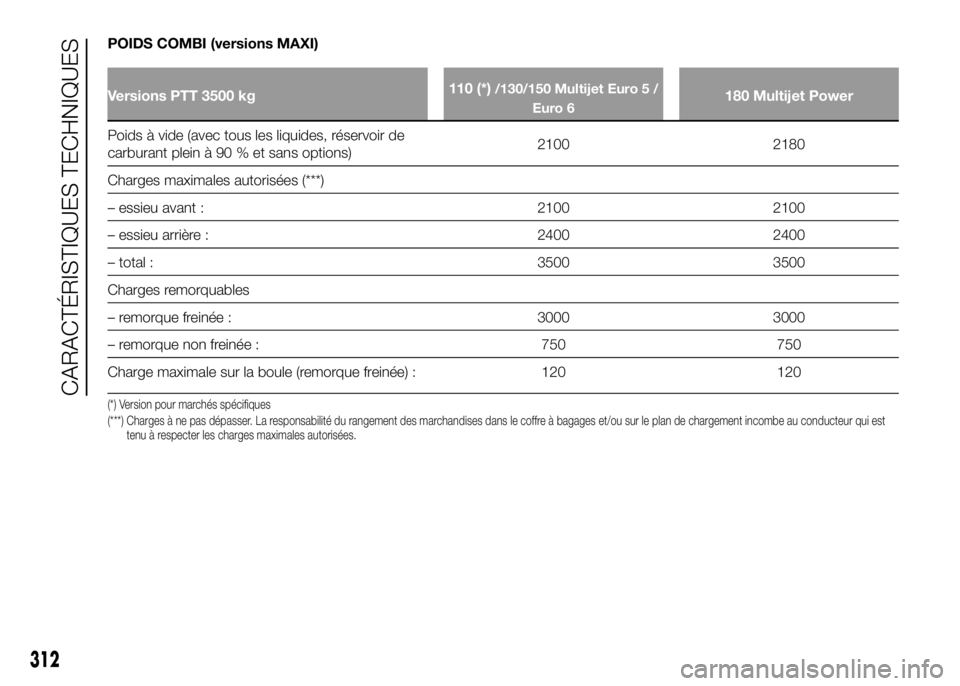

POIDS COMBI (versions MAXI)
Versions PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2100 2180
Charges maximales autorisées (***)
– essieu avant : 2100 2100
– essieu arrière : 2400 2400
– total : 3500 3500
Charges remorquables
– remorque freinée : 3000 3000
– remorque non freinée : 750 750
Charge maximale sur la boule (remorque freinée) : 120 120
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
312
CARACTÉRISTIQUES TECHNIQUES

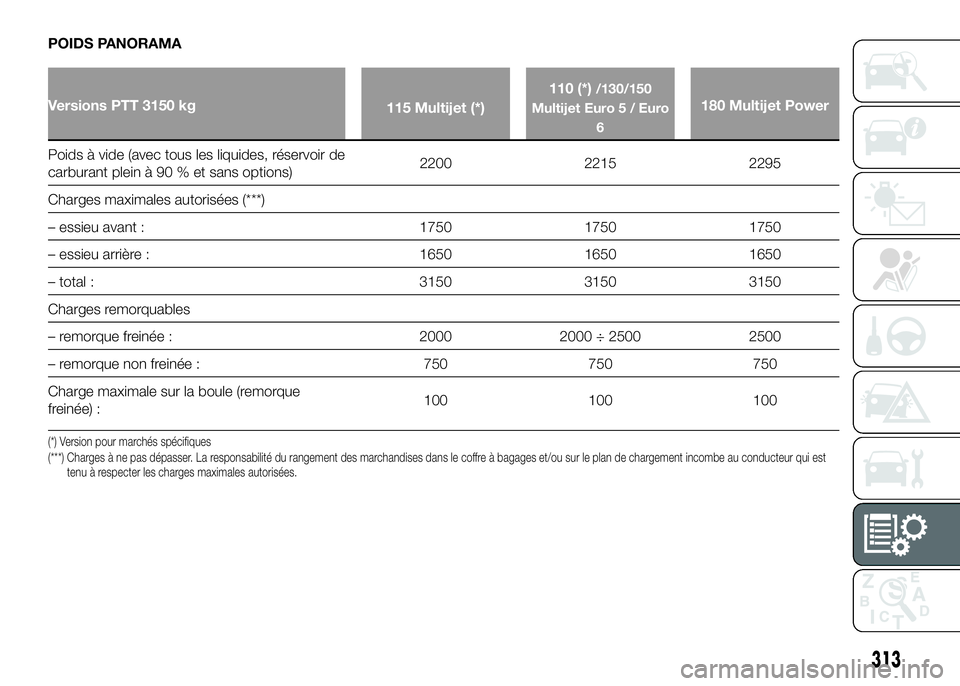

POIDS PANORAMA
Versions PTT 3150 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 Multijet Power
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)2200 2215 2295
Charges maximales autorisées (***)
– essieu avant : 1750 1750 1750
– essieu arrière : 1650 1650 1650
– total : 3150 3150 3150
Charges remorquables
– remorque freinée : 2000 2000 ÷ 2500 2500
– remorque non freinée : 750 750 750
Charge maximale sur la boule (remorque
freinée) :100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
313

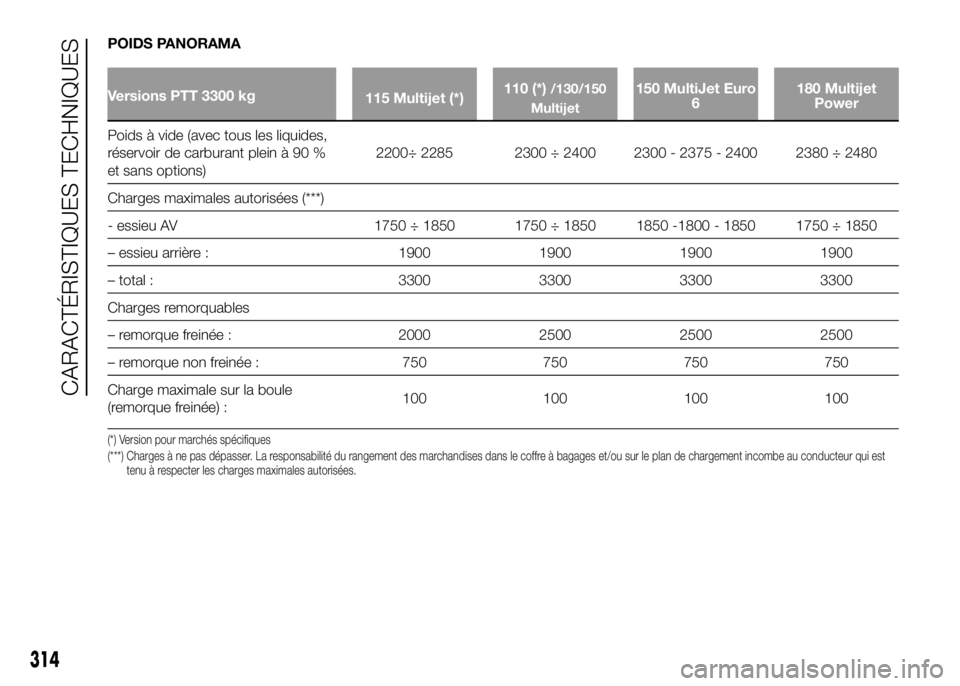

POIDS PANORAMA
Versions PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet150 MultiJet Euro
6180 Multijet
Power
Poids à vide (avec tous les liquides,
réservoir de carburant plein à 90 %
et sans options)2200÷ 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Charges maximales autorisées (***)
- essieu AV 1750 ÷ 1850 1750 ÷ 1850 1850 -1800 - 1850 1750 ÷ 1850
– essieu arrière : 1900 1900 1900 1900
– total : 3300 3300 3300 3300
Charges remorquables
– remorque freinée : 2000 2500 2500 2500
– remorque non freinée : 750 750 750 750
Charge maximale sur la boule
(remorque freinée) :100 100 100 100
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
314
CARACTÉRISTIQUES TECHNIQUES

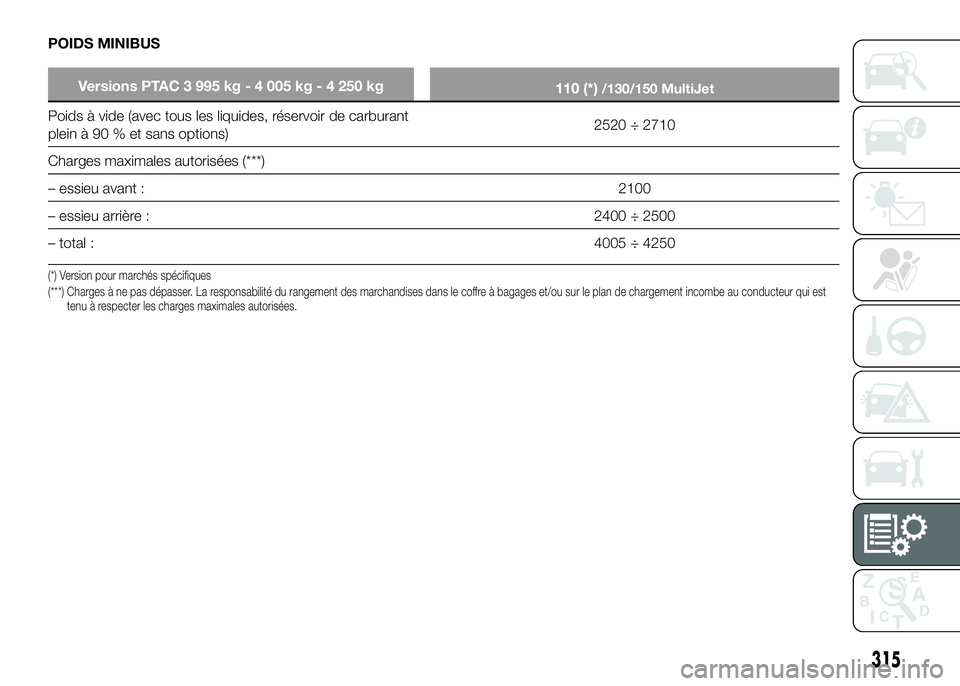

POIDS MINIBUS
Versions PTAC 3 995 kg - 4 005 kg - 4 250 kg
110 (*)/130/150 MultiJet
Poids à vide (avec tous les liquides, réservoir de carburant
plein à 90 % et sans options)2520 ÷ 2710
Charges maximales autorisées (***)
– essieu avant :2100
– essieu arrière : 2400 ÷ 2500
– total :4005 ÷ 4250
(*) Version pour marchés spécifiques
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
315

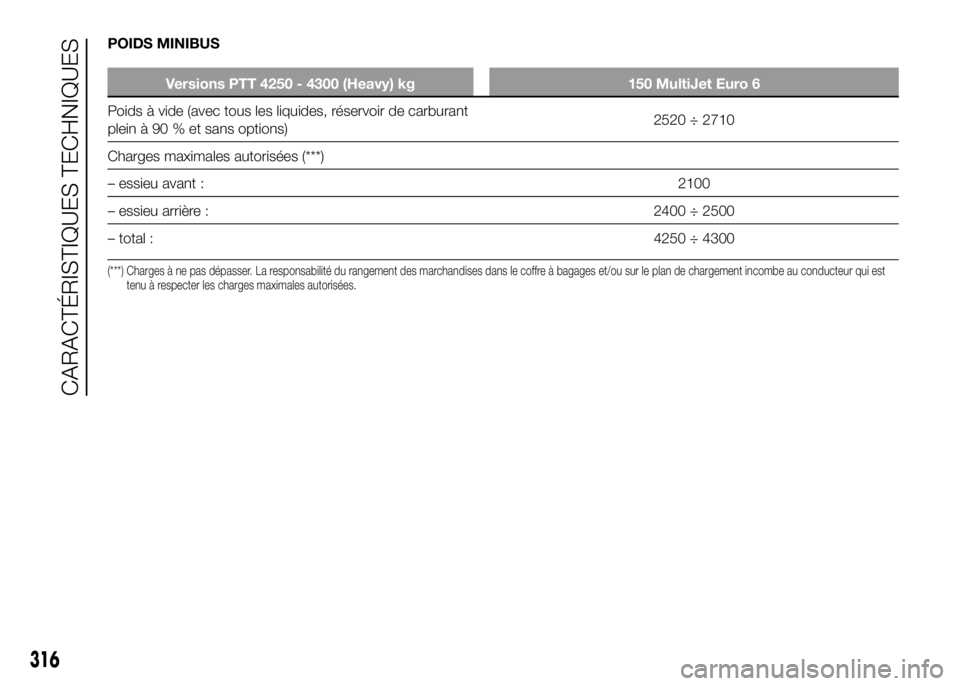

POIDS MINIBUS
Versions PTT 4250 - 4300 (Heavy) kg 150 MultiJet Euro 6
Poids à vide (avec tous les liquides, réservoir de carburant
plein à 90 % et sans options)2520 ÷ 2710
Charges maximales autorisées (***)
– essieu avant :2100
– essieu arrière : 2400 ÷ 2500
– total :4250 ÷ 4300
(***) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au conducteur qui est
tenu à respecter les charges maximales autorisées.
316
