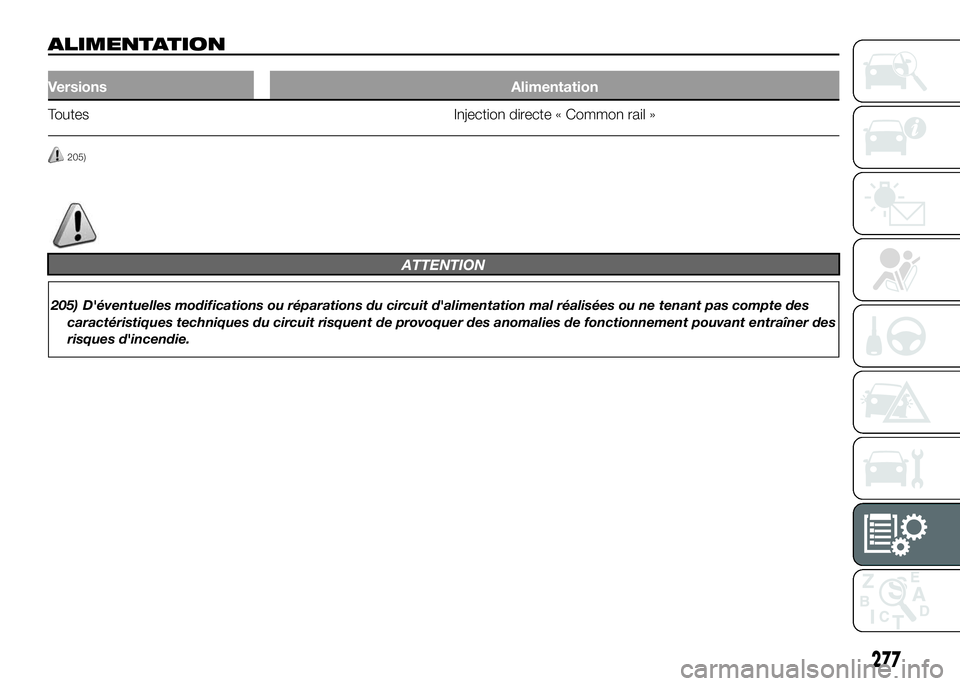

ALIMENTATION
Versions Alimentation
Toutes Injection directe « Common rail »
205)
ATTENTION
205) D'éventuelles modifications ou réparations du circuit d'alimentation mal réalisées ou ne tenant pas compte des
caractéristiques techniques du circuit risquent de provoquer des anomalies de fonctionnement pouvant entraîner des
risques d'incendie.
277

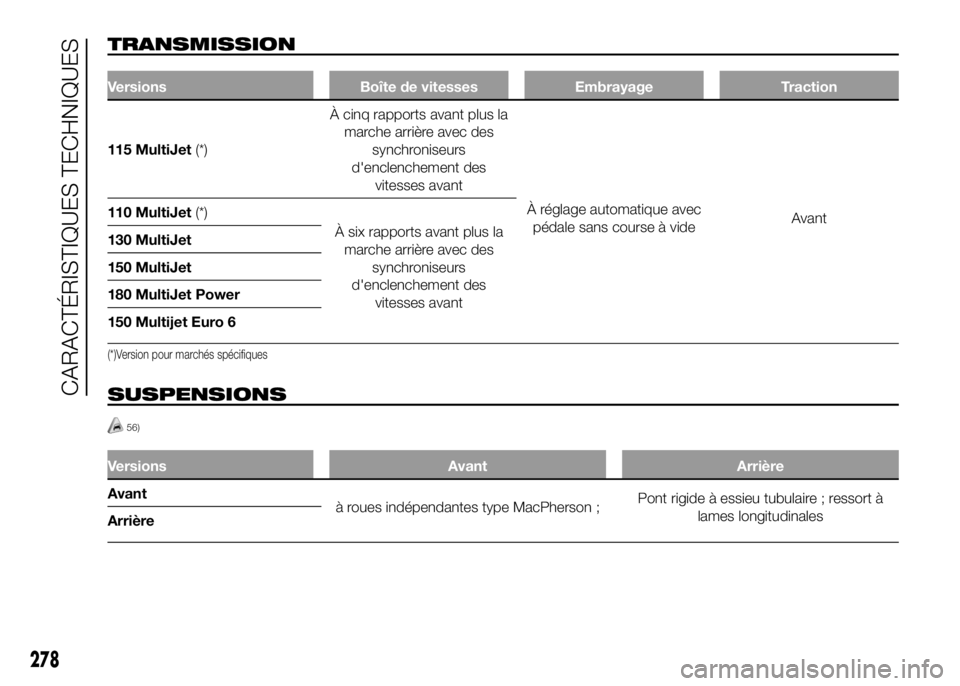

TRANSMISSION
Versions Boîte de vitesses Embrayage Traction
115 MultiJet(*)À cinq rapports avant plus la
marche arrière avec des
synchroniseurs
d'enclenchement des
vitesses avant
À réglage automatique avec
pédale sans course à videAvant 110 MultiJet(*)
À six rapports avant plus la
marche arrière avec des
synchroniseurs
d'enclenchement des
vitesses avant 130 MultiJet
150 MultiJet
180 MultiJet Power
150 Multijet Euro 6
(*)Version pour marchés spécifiques
SUSPENSIONS
56)
Versions Avant Arrière
Avant
à roues indépendantes type MacPherson ;Pont rigide à essieu tubulaire ; ressort à
lames longitudinales
Arrière
278
CARACTÉRISTIQUES TECHNIQUES

ATTENTION
56) Veiller à ce que les ressorts à lames en matériau composite n'entrent en contact avec aucun type d'acide.
FREINS
Freins de service avant Freins de service arrière Frein de stationnement
à disque autoventilés à disquecommandé par un levier manuel agissant
sur les freins arrière
ATTENTION L'eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur les disques des freins
et réduire leur efficacité lors du premier freinage.
DIRECTION
VersionsDiamètre de braquage entre trottoirs
(m)Type
Empattement court11,06
à pignon et crémaillère avec direction
assistée hydraulique Empattement moyen12,46
Empattement moyen-long13,54
Empattement long14,28
Empattement extra-long15,3
279

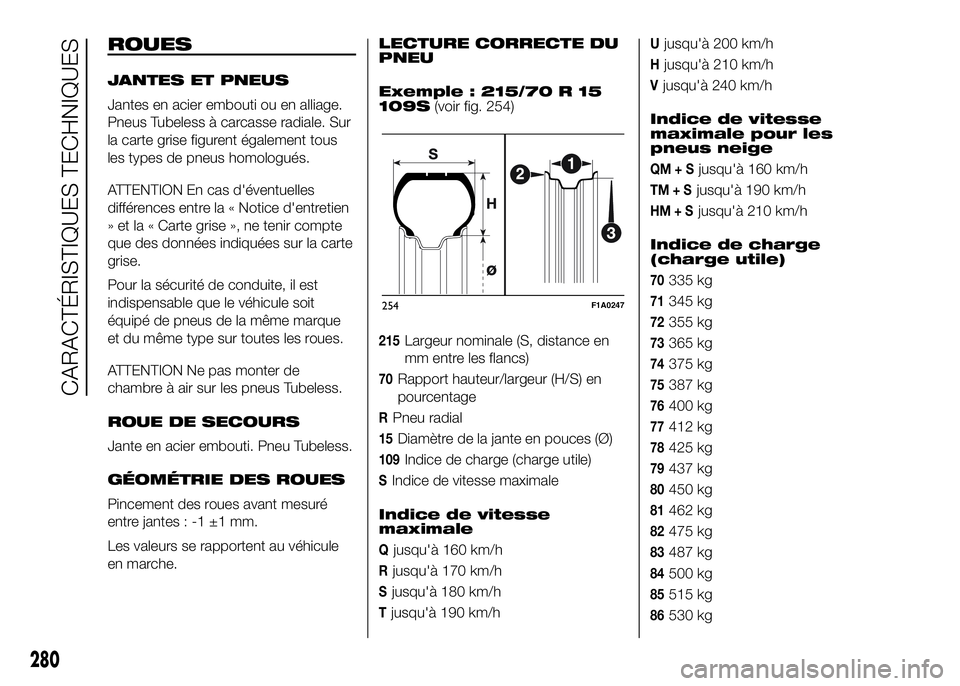

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage.
Pneus Tubeless à carcasse radiale. Sur
la carte grise figurent également tous
les types de pneus homologués.
ATTENTION En cas d'éventuelles
différences entre la « Notice d'entretien
» et la « Carte grise », ne tenir compte
que des données indiquées sur la carte
grise.
Pour la sécurité de conduite, il est
indispensable que le véhicule soit
équipé de pneus de la même marque
et du même type sur toutes les roues.
ATTENTION Ne pas monter de
chambre à air sur les pneus Tubeless.
ROUE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GÉOMÉTRIE DES ROUES
Pincement des roues avant mesuré
entre jantes : -1 ±1 mm.
Les valeurs se rapportent au véhicule
en marche.LECTURE CORRECTE DU
PNEU
Exemple : 215/70 R 15
109S(voir fig. 254)
215Largeur nominale (S, distance en
mm entre les flancs)
70Rapport hauteur/largeur (H/S) en
pourcentage
RPneu radial
15Diamètre de la jante en pouces (Ø)
109Indice de charge (charge utile)
SIndice de vitesse maximale
Indice de vitesse
maximale
Qjusqu'à 160 km/h
Rjusqu'à 170 km/h
Sjusqu'à 180 km/h
Tjusqu'à 190 km/h
Ujusqu'à 200 km/h
Hjusqu'à 210 km/h
Vjusqu'à 240 km/h
Indice de vitesse
maximale pour les
pneus neige
QM+Sjusqu'à 160 km/h
TM+Sjusqu'à 190 km/h
HM+Sjusqu'à 210 km/h
Indice de charge
(charge utile)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
83487 kg
84500 kg
85515 kg
86530 kg
254F1A0247
280
CARACTÉRISTIQUES TECHNIQUES

87545 kg
88560 kg
89580 kg
90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081 000 kg
1091 030 kg
1101 060 kg
1111 090 kg
1121 120 kg
1131 150 kg
1141 180 kg
1151 215 kg
1161 250 kg
1171 285 kg
1181 320 kg
1191 360 kg

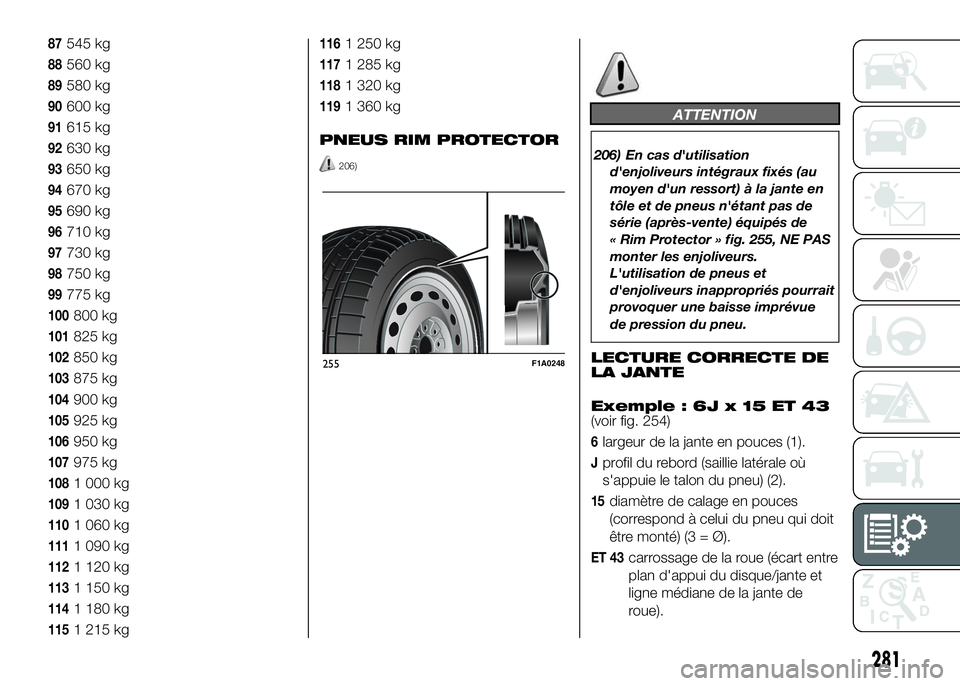

PNEUS RIM PROTECTOR
206)
ATTENTION
206) En cas d'utilisation
d'enjoliveurs intégraux fixés (au
moyen d'un ressort) à la jante en
tôle et de pneus n'étant pas de
série (après-vente) équipés de
« Rim Protector » fig. 255, NE PAS
monter les enjoliveurs.
L'utilisation de pneus et
d'enjoliveurs inappropriés pourrait
provoquer une baisse imprévue
de pression du pneu.
LECTURE CORRECTE DE
LA JANTE
Exemple : 6J x 15 ET 43
(voir fig. 254)
6largeur de la jante en pouces (1).
Jprofil du rebord (saillie latérale où
s'appuie le talon du pneu) (2).
15diamètre de calage en pouces
(correspond à celui du pneu qui doit
être monté) (3 = Ø).
ET 43carrossage de la roue (écart entre
plan d'appui du disque/jante et
ligne médiane de la jante de
roue).
255F1A0248
281

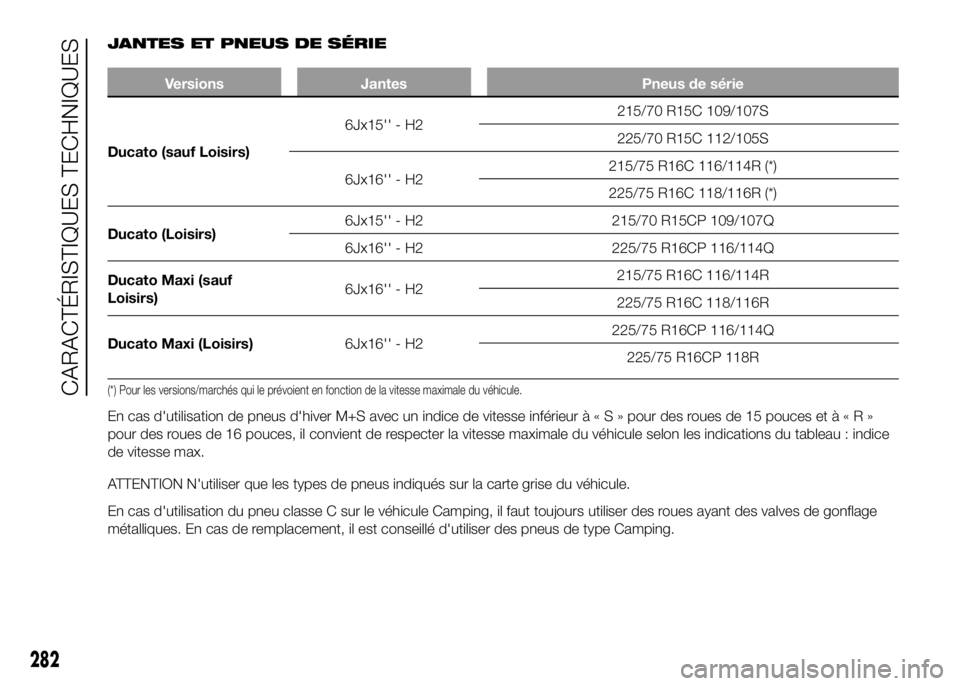

JANTES ET PNEUS DE SÉRIE
Versions Jantes Pneus de série
Ducato (sauf Loisirs)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (Loisirs)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (sauf
Loisirs)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (Loisirs)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Pour les versions/marchés qui le prévoient en fonction de la vitesse maximale du véhicule..
En cas d'utilisation de pneus d'hiver M+S avec un indice de vitesse inférieurà«S»pour des roues de 15 pouces età«R»
pour des roues de 16 pouces, il convient de respecter la vitesse maximale du véhicule selon les indications du tableau : indice
de vitesse max.
ATTENTION N'utiliser que les types de pneus indiqués sur la carte grise du véhicule.
En cas d'utilisation du pneu classe C sur le véhicule Camping, il faut toujours utiliser des roues ayant des valves de gonflage
métalliques. En cas de remplacement, il est conseillé d'utiliser des pneus de type Camping.
282
CARACTÉRISTIQUES TECHNIQUES

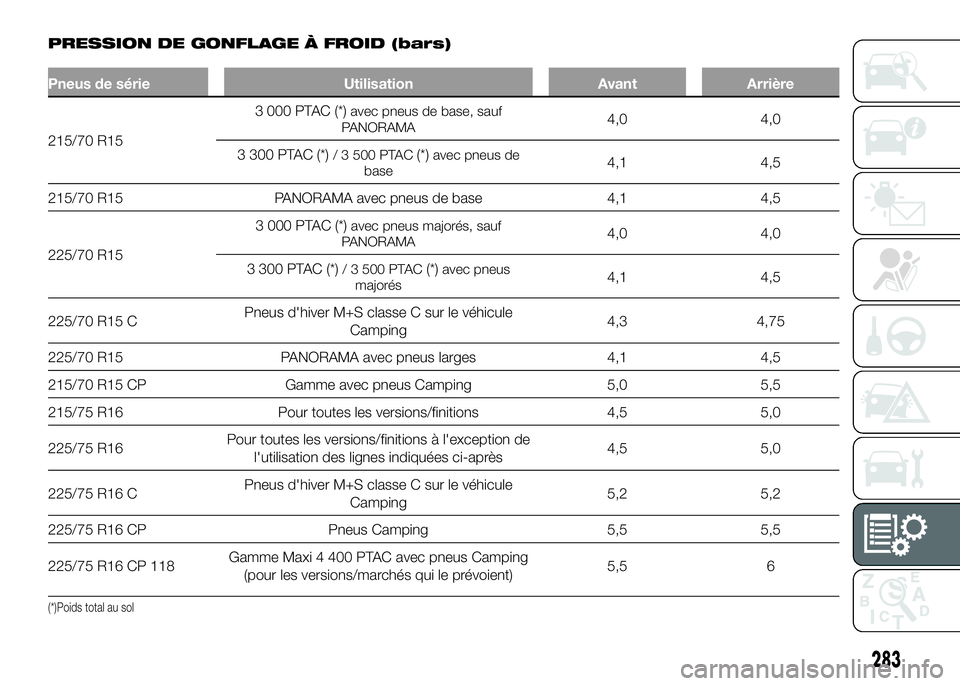

PRESSION DE GONFLAGE À FROID (bars)
Pneus de série Utilisation Avant Arrière
215/70 R153 000 PTAC (*)
avec pneus de base, sauf
PANORAMA4,0 4,0
3 300 PTAC (*)
/ 3 500 PTAC(*)avec pneus de
base4,1 4,5
215/70 R15 PANORAMA avec pneus de base 4,1 4,5
225/70 R153 000 PTAC (*)
avec pneus majorés, sauf
PANORAMA4,0 4,0
3 300 PTAC (*)
/ 3 500 PTAC(*)avec pneus
majorés4,1 4,5
225/70 R15 CPneus d'hiver M+S classe C sur le véhicule
Camping4,3 4,75
225/70 R15 PANORAMA avec pneus larges 4,1 4,5
215/70 R15 CP Gamme avec pneus Camping 5,0 5,5
215/75 R16 Pour toutes les versions/finitions 4,5 5,0
225/75 R16Pour toutes les versions/finitions à l'exception de
l'utilisation des lignes indiquées ci-après4,5 5,0
225/75 R16 CPneus d'hiver M+S classe C sur le véhicule
Camping5,2 5,2
225/75 R16 CP Pneus Camping 5,5 5,5
225/75 R16 CP 118Gamme Maxi 4 400 PTAC avec pneus Camping
(pour les versions/marchés qui le prévoient)5,5 6
(*)Poids total au sol
283

Lorsque le pneu est chaud, la valeur de pression doit être majorée de +1,0 bar par rapport à la valeur préconisée. Contrôler à
nouveau la valeur correcte, pneu froid.

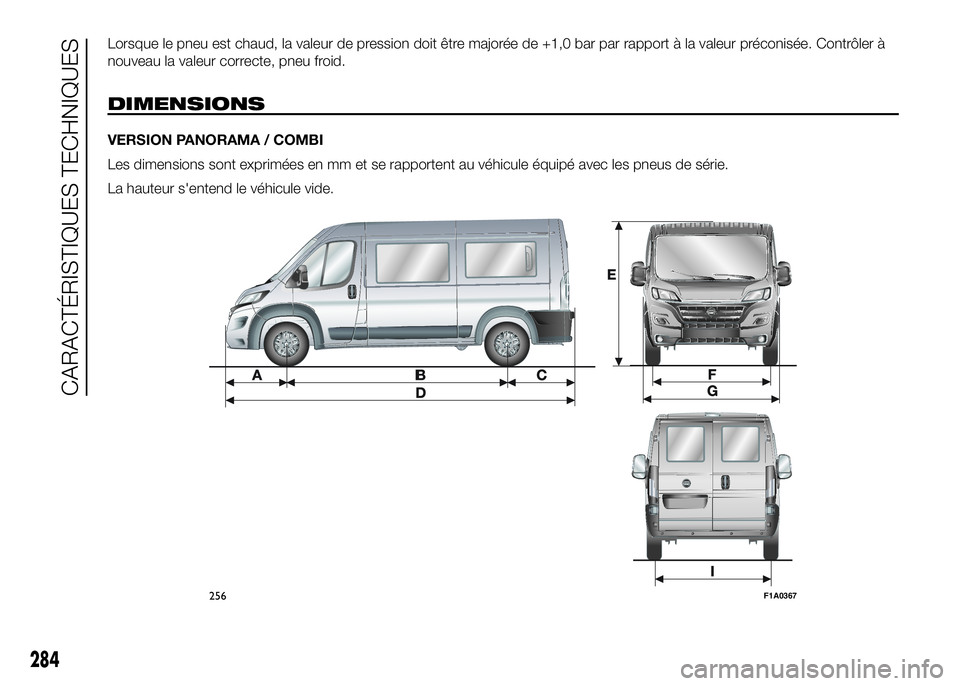

DIMENSIONS
VERSION PANORAMA / COMBI
Les dimensions sont exprimées en mm et se rapportent au véhicule équipé avec les pneus de série.
La hauteur s'entend le véhicule vide.
256F1A0367
284
CARACTÉRISTIQUES TECHNIQUES

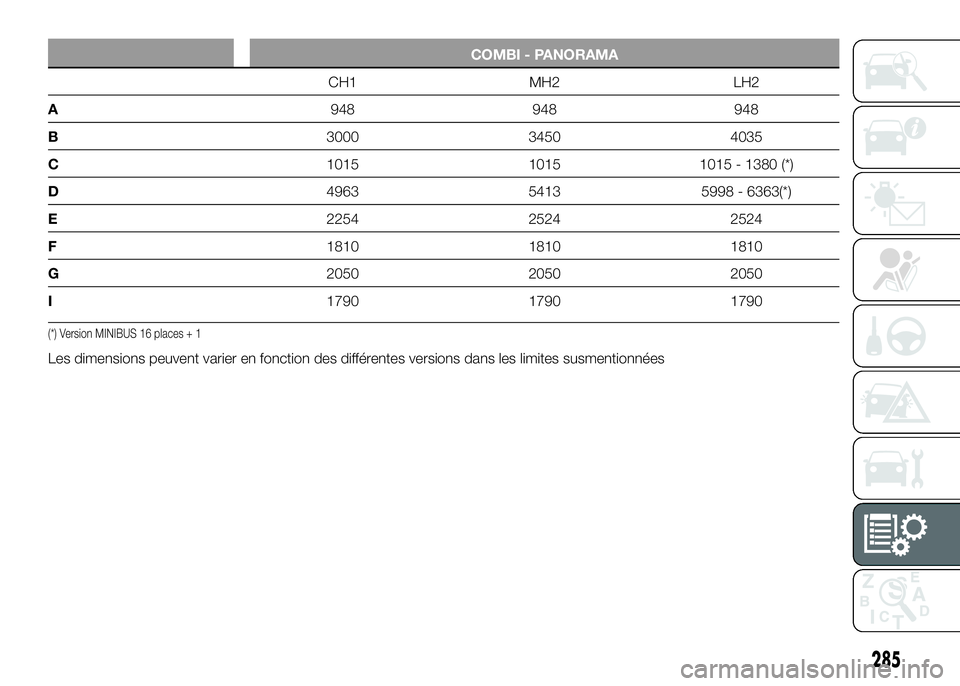

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Version MINIBUS 16 places + 1
Les dimensions peuvent varier en fonction des différentes versions dans les limites susmentionnées
285

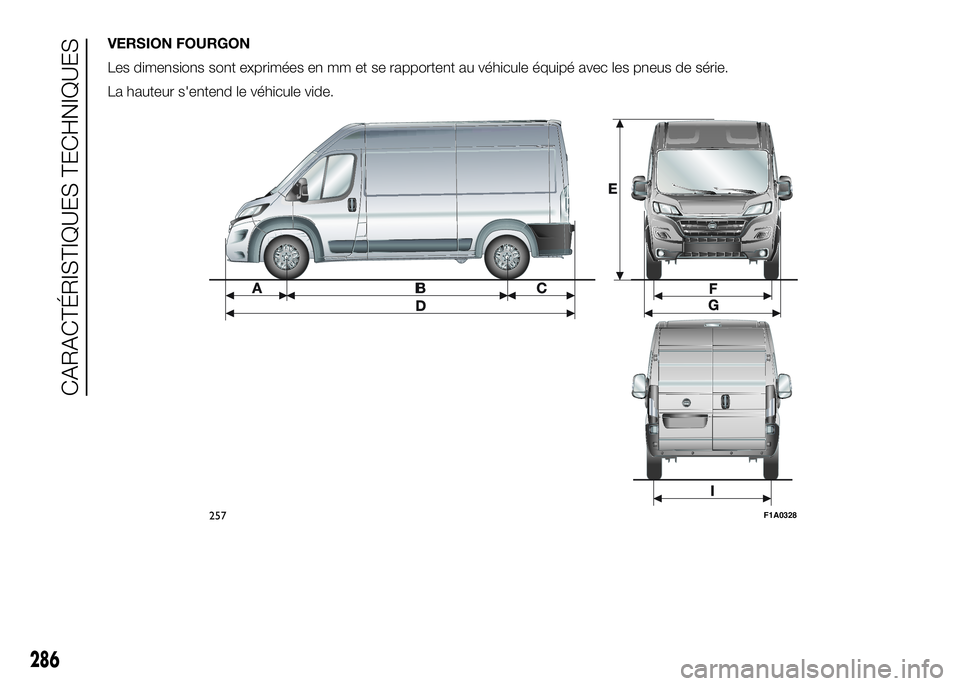

VERSION FOURGON
Les dimensions sont exprimées en mm et se rapportent au véhicule équipé avec les pneus de série.
La hauteur s'entend le véhicule vide.
257F1A0328
