FIAT DUCATO 2017 Betriebsanleitung (in German)

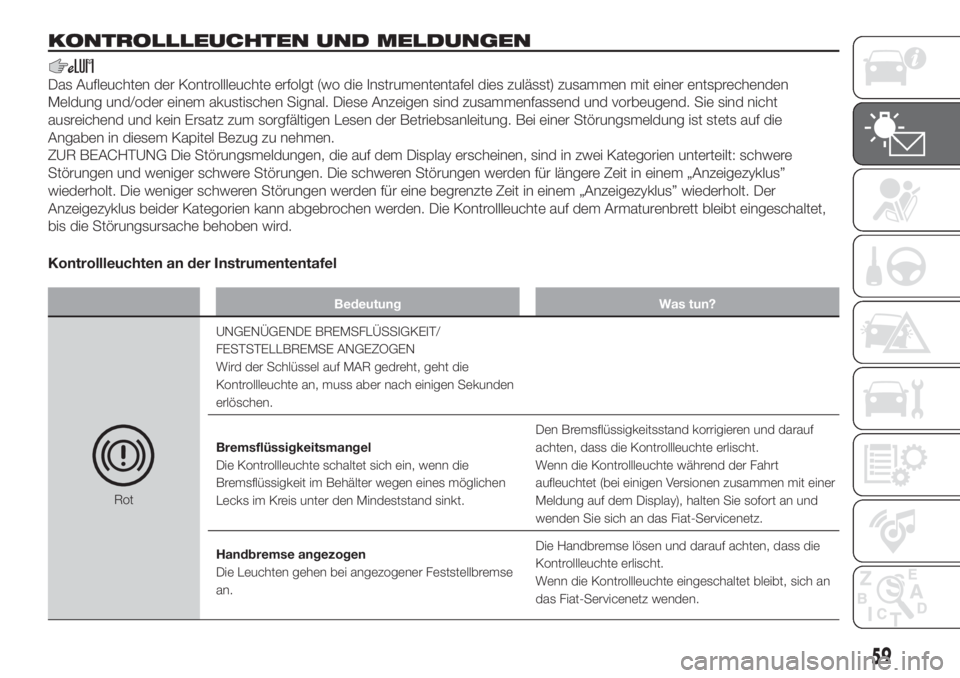

KONTROLLLEUCHTEN UND MELDUNGEN
Das Aufleuchten der Kontrollleuchte erfolgt (wo die Instrumententafel dies zulässt) zusammen mit einer entsprechenden
Meldung und/oder einem akustischen Signal. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere
Störungen und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus”
wiederholt. Die weniger schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der
Anzeigezyklus beider Kategorien kann abgebrochen werden. Die Kontrollleuchte auf dem Armaturenbrett bleibt eingeschaltet,
bis die Störungsursache behoben wird.
Kontrollleuchten an der Instrumententafel
Bedeutung Was tun?
RotUNGENÜGENDE BREMSFLÜSSIGKEIT/
FESTSTELLBREMSE ANGEZOGEN
Wird der Schlüssel auf MAR gedreht, geht die
Kontrollleuchte an, muss aber nach einigen Sekunden
erlöschen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die
Bremsflüssigkeit im Behälter wegen eines möglichen
Lecks im Kreis unter den Mindeststand sinkt.Den Bremsflüssigkeitsstand korrigieren und darauf
achten, dass die Kontrollleuchte erlischt.
Wenn die Kontrollleuchte während der Fahrt
aufleuchtet (bei einigen Versionen zusammen mit einer
Meldung auf dem Display), halten Sie sofort an und
wenden Sie sich an das Fiat-Servicenetz.
Handbremse angezogen
Die Leuchten gehen bei angezogener Feststellbremse
an.Die Handbremse lösen und darauf achten, dass die
Kontrollleuchte erlischt.
Wenn die Kontrollleuchte eingeschaltet bleibt, sich an
das Fiat-Servicenetz wenden.
59

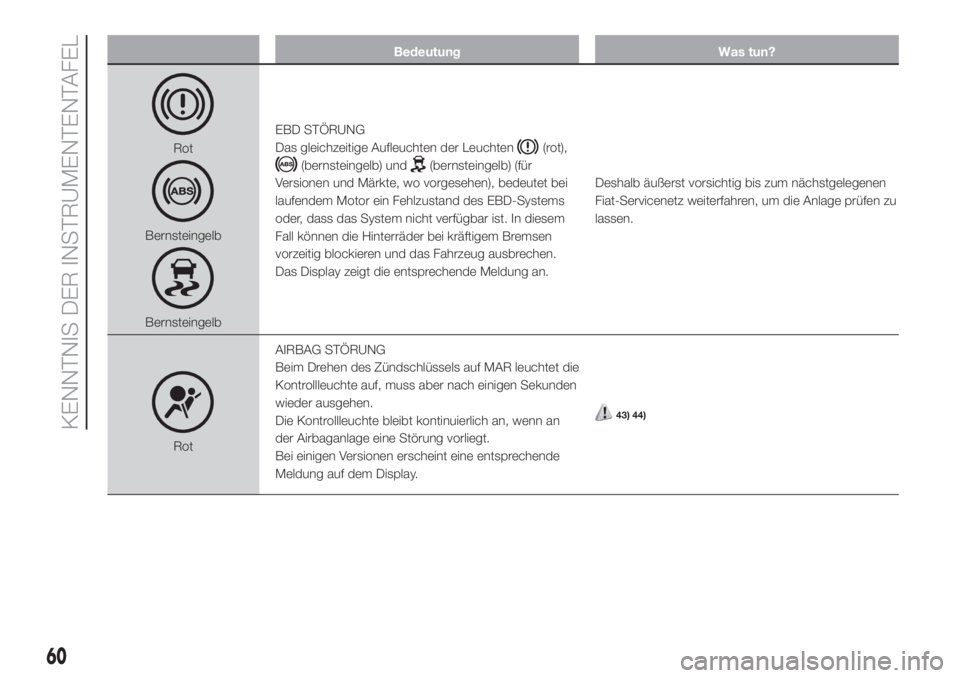

Bedeutung Was tun?
Rot
Bernsteingelb
BernsteingelbEBD STÖRUNG
Das gleichzeitige Aufleuchten der Leuchten
(rot),
(bernsteingelb) und(bernsteingelb) (für
Versionen und Märkte, wo vorgesehen), bedeutet bei
laufendem Motor ein Fehlzustand des EBD-Systems
oder, dass das System nicht verfügbar ist. In diesem
Fall können die Hinterräder bei kräftigem Bremsen
vorzeitig blockieren und das Fahrzeug ausbrechen.
Das Display zeigt die entsprechende Meldung an.Deshalb äußerst vorsichtig bis zum nächstgelegenen
Fiat-Servicenetz weiterfahren, um die Anlage prüfen zu
lassen.
RotAIRBAG STÖRUNG
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Die Kontrollleuchte bleibt kontinuierlich an, wenn an
der Airbaganlage eine Störung vorliegt.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.
43) 44)
60
KENNTNIS DER INSTRUMENTENTAFEL

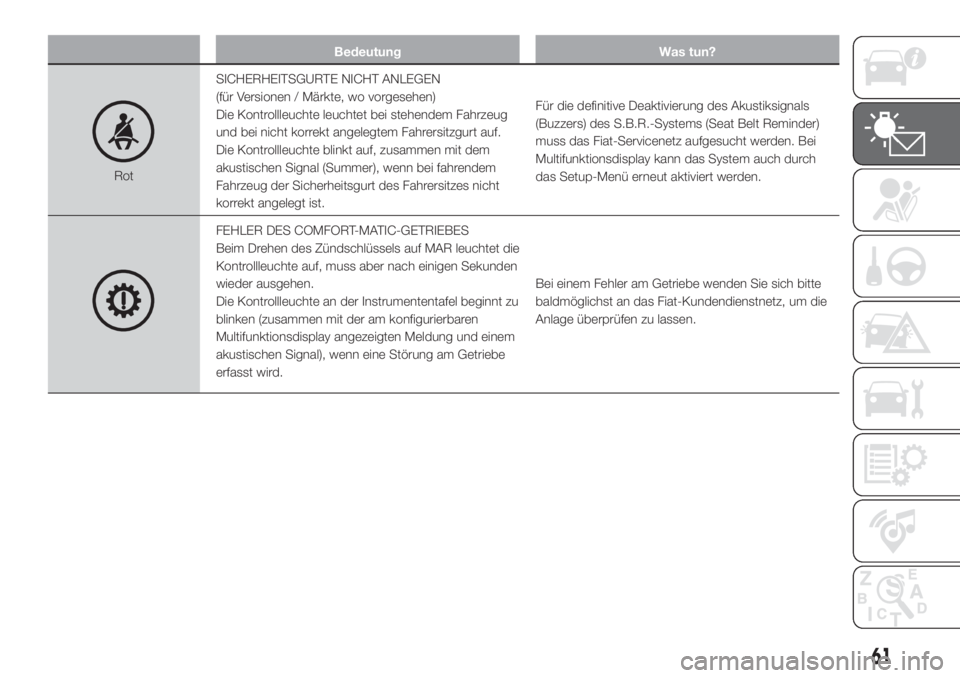

Bedeutung Was tun?
RotSICHERHEITSGURTE NICHT ANLEGEN
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet bei stehendem Fahrzeug
und bei nicht korrekt angelegtem Fahrersitzgurt auf.
Die Kontrollleuchte blinkt auf, zusammen mit dem
akustischen Signal (Summer), wenn bei fahrendem
Fahrzeug der Sicherheitsgurt des Fahrersitzes nicht
korrekt angelegt ist.Für die definitive Deaktivierung des Akustiksignals
(Buzzers) des S.B.R.-Systems (Seat Belt Reminder)
muss das Fiat-Servicenetz aufgesucht werden. Bei
Multifunktionsdisplay kann das System auch durch
das Setup-Menü erneut aktiviert werden.
FEHLER DES COMFORT-MATIC-GETRIEBES
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Die Kontrollleuchte an der Instrumententafel beginnt zu
blinken (zusammen mit der am konfigurierbaren
Multifunktionsdisplay angezeigten Meldung und einem
akustischen Signal), wenn eine Störung am Getriebe
erfasst wird.Bei einem Fehler am Getriebe wenden Sie sich bitte
baldmöglichst an das Fiat-Kundendienstnetz, um die
Anlage überprüfen zu lassen.
61

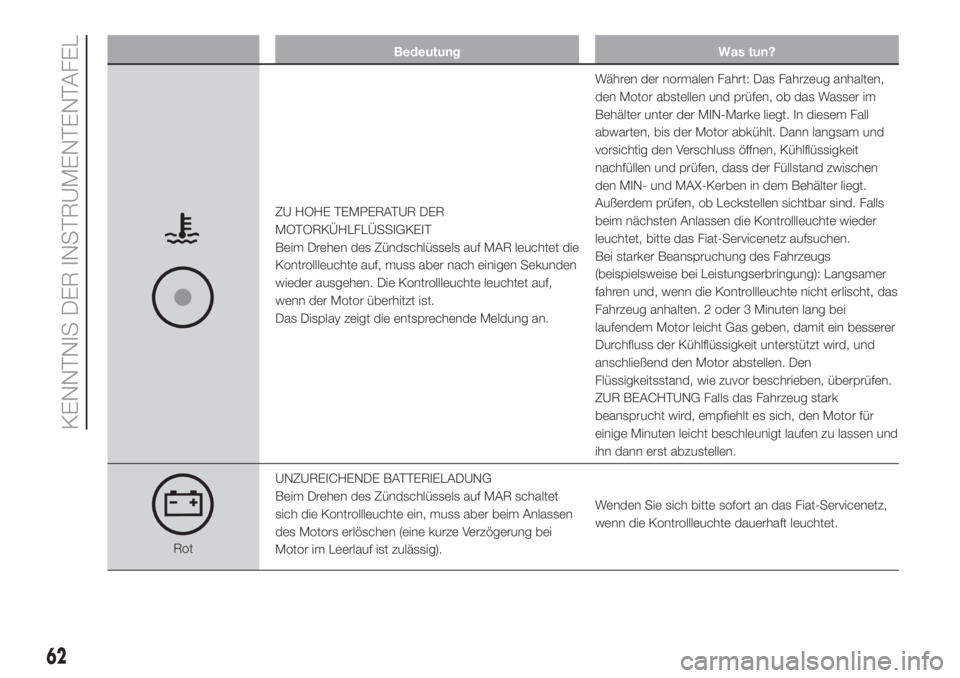

Bedeutung Was tun?
ZU HOHE TEMPERATUR DER
MOTORKÜHLFLÜSSIGKEIT
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte leuchtet auf,
wenn der Motor überhitzt ist.
Das Display zeigt die entsprechende Meldung an.Währen der normalen Fahrt: Das Fahrzeug anhalten,
den Motor abstellen und prüfen, ob das Wasser im
Behälter unter der MIN-Marke liegt. In diesem Fall
abwarten, bis der Motor abkühlt. Dann langsam und
vorsichtig den Verschluss öffnen, Kühlflüssigkeit
nachfüllen und prüfen, dass der Füllstand zwischen
den MIN- und MAX-Kerben in dem Behälter liegt.
Außerdem prüfen, ob Leckstellen sichtbar sind. Falls
beim nächsten Anlassen die Kontrollleuchte wieder
leuchtet, bitte das Fiat-Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs
(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das
Fahrzeug anhalten. 2 oder 3 Minuten lang bei
laufendem Motor leicht Gas geben, damit ein besserer
Durchfluss der Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen. Den
Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark
beansprucht wird, empfiehlt es sich, den Motor für
einige Minuten leicht beschleunigt laufen zu lassen und
ihn dann erst abzustellen.
RotUNZUREICHENDE BATTERIELADUNG
Beim Drehen des Zündschlüssels auf MAR schaltet
sich die Kontrollleuchte ein, muss aber beim Anlassen
des Motors erlöschen (eine kurze Verzögerung bei
Motor im Leerlauf ist zulässig).Wenden Sie sich bitte sofort an das Fiat-Servicenetz,
wenn die Kontrollleuchte dauerhaft leuchtet.
62
KENNTNIS DER INSTRUMENTENTAFEL

Bedeutung Was tun?
RotUNZUREICHENDER MOTORÖLDRUCK
Beim Drehen des Zündschlüssels auf Position MAR
leuchtet die Kontrollleuchte, muss aber nach dem
Motorstart erlöschen.
Die Kontrollleuchte wird eingeschaltet und auf dem
Display wird eine Meldung angezeigt, wenn das
System den ungenügenden Motoröldruck feststellt.
8)
MOTORÖL VERBRAUCHT
(nur Versionen Multijet mit DPF)
Die Kontrollleuchte beginnt zu blinken und auf dem
Display wird eine Meldung angezeigt (für Versionen/
Märkte, wo vorgesehen), wenn das System eine
Verschlechterung der Motorölqualität feststellt.
Das Blinken dieser Kontrollleuchte ist nicht als Fehler
des Fahrzeuges anzusehen, sondern meldet
ausschließlich dem Besitzer, dass durch die normale
Nutzung des Fahrzeuges ein Ölwechsel erforderlich
wurde. Wird der Ölwechsel aufgeschoben, bis der
Verschleißzustand eine zweite Schwelle erreicht, geht
auf der Instrumententafel auch die Leuchte
an
und der Motor läuft nur noch mit 3000 U/min.
Bei einem weiteren Aufschub des Ölwechsels, wird die
Motordrehzahl, um Schäden zu vermeiden, auf 1500
U/min begrenzt.Umgehend das Fiat-Servicenetz aufsuchen.
45) 46)
Die Abnutzung des Öls wird durch folgende
Bedingungen beschleunigt:
- Benutzung des Fahrzeuges vorzugsweise im
Stadtverkehr, wodurch die Regenerierung des DPF
öfter notwendig ist.
- Benutzung des Fahrzeuges auf kurzen Strecken,
wodurch der Motor nicht die korrekte Temperatur
erreichen kann.
– wiederholte Unterbrechungen des
Regenerierungsverfahrens, die durch das Aufleuchten
der Kontrollleuchte DPF signalisiert werden.
63

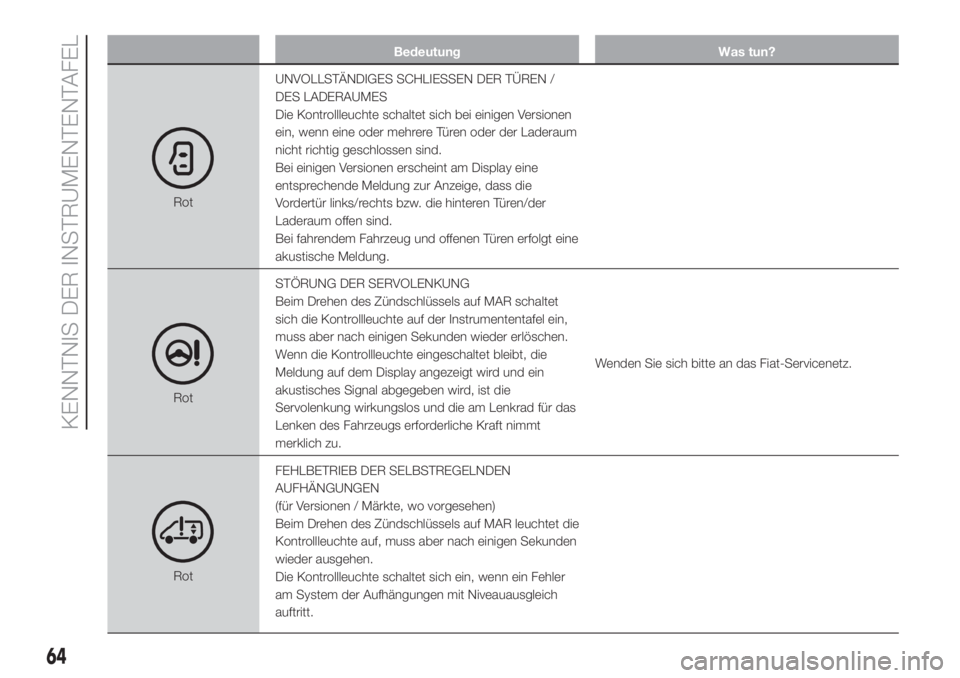

Bedeutung Was tun?
RotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN /
DES LADERAUMES
Die Kontrollleuchte schaltet sich bei einigen Versionen
ein, wenn eine oder mehrere Türen oder der Laderaum
nicht richtig geschlossen sind.
Bei einigen Versionen erscheint am Display eine
entsprechende Meldung zur Anzeige, dass die
Vordertür links/rechts bzw. die hinteren Türen/der
Laderaum offen sind.
Bei fahrendem Fahrzeug und offenen Türen erfolgt eine
akustische Meldung.
RotSTÖRUNG DER SERVOLENKUNG
Beim Drehen des Zündschlüssels auf MAR schaltet
sich die Kontrollleuchte auf der Instrumententafel ein,
muss aber nach einigen Sekunden wieder erlöschen.
Wenn die Kontrollleuchte eingeschaltet bleibt, die
Meldung auf dem Display angezeigt wird und ein
akustisches Signal abgegeben wird, ist die
Servolenkung wirkungslos und die am Lenkrad für das
Lenken des Fahrzeugs erforderliche Kraft nimmt
merklich zu.Wenden Sie sich bitte an das Fiat-Servicenetz.
RotFEHLBETRIEB DER SELBSTREGELNDEN
AUFHÄNGUNGEN
(für Versionen / Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn ein Fehler
am System der Aufhängungen mit Niveauausgleich
auftritt.
64
KENNTNIS DER INSTRUMENTENTAFEL

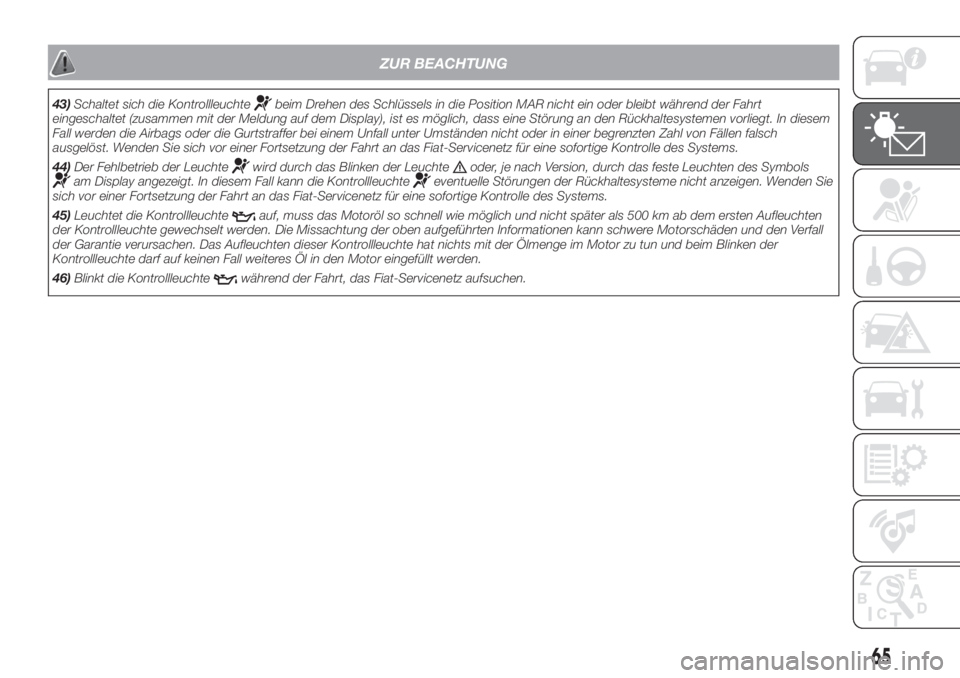

ZUR BEACHTUNG
43)Schaltet sich die Kontrollleuchtebeim Drehen des Schlüssels in die Position MAR nicht ein oder bleibt während der Fahrt
eingeschaltet (zusammen mit der Meldung auf dem Display), ist es möglich, dass eine Störung an den Rückhaltesystemen vorliegt. In diesem
Fall werden die Airbags oder die Gurtstraffer bei einem Unfall unter Umständen nicht oder in einer begrenzten Zahl von Fällen falsch
ausgelöst. Wenden Sie sich vor einer Fortsetzung der Fahrt an das Fiat-Servicenetz für eine sofortige Kontrolle des Systems.
44)Der Fehlbetrieb der Leuchte
wird durch das Blinken der Leuchteoder, je nach Version, durch das feste Leuchten des Symbolsam Display angezeigt. In diesem Fall kann die Kontrollleuchteeventuelle Störungen der Rückhaltesysteme nicht anzeigen. Wenden Sie
sich vor einer Fortsetzung der Fahrt an das Fiat-Servicenetz für eine sofortige Kontrolle des Systems.
45)Leuchtet die Kontrollleuchte
auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten
der Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall
der Garantie verursachen. Das Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der
Kontrollleuchte darf auf keinen Fall weiteres Öl in den Motor eingefüllt werden.
46)Blinkt die Kontrollleuchte
während der Fahrt, das Fiat-Servicenetz aufsuchen.
65

ZUR BEACHTUNG
8)Wenn die Kontrollleuchtewährend der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-Servicenetz aufsuchen.
Bedeutung Was tun?
BernsteingelbEOBD-SYSTEM/EINSPRITZUNG STÖRUNG
Unter normalen Bedingungen leuchtet die
Kontrollleuchte beim Drehen des Zündschlüssels auf
Position MAR auf, muss aber nach dem Anspringen
des Motors erlöschen.
Die Funktionstüchtigkeit der Kontrollleuchte
kann
mit entsprechenden Geräten von der Verkehrspolizei
geprüft werden. Die geltenden Vorschriften des
jeweiligen Landes beachten.9)
Die Kontrollleuchte leuchtet oder wird während der
Fahrt eingeschaltet, um eine nicht korrekte Funktion
der Einspritzanlage anzuzeigen; die Kontrollleuchte
leuchtet ständig, um eine Fehlfunktion des
Versorgungs-/Zündsystems anzuzeigen, welche hohe
Abgas-Emissionen, einen möglichen Leistungsverlust,
eine schlechte Lenkbarkeit und hohen
Kraftstoffverbrauch verursachen kann.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.
Die Kontrollleuchte erlischt nach der Fehlerbehebung,
aber das System speichert die Meldung dennoch.Unter diesen Bedingungen kann die Fahrt fortgesetzt
werden, wobei jedoch eine starke Belastung des
Motors und hohe Geschwindigkeiten zu vermeiden
sind. Eine längere Nutzung des Fahrzeugs bei
dauerhaft eingeschalteter Kontrollleuchte kann zu
Schäden führen.
Umgehend das Fiat-Servicenetz aufsuchen.
66
KENNTNIS DER INSTRUMENTENTAFEL

Bedeutung Was tun?

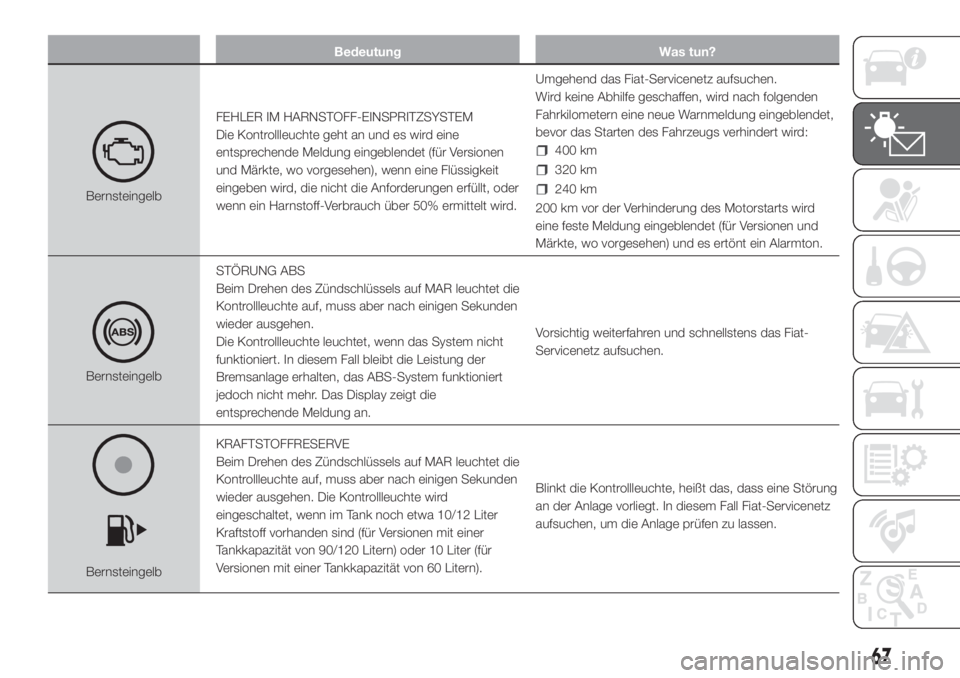

BernsteingelbFEHLER IM HARNSTOFF-EINSPRITZSYSTEM
Die Kontrollleuchte geht an und es wird eine
entsprechende Meldung eingeblendet (für Versionen
und Märkte, wo vorgesehen), wenn eine Flüssigkeit
eingeben wird, die nicht die Anforderungen erfüllt, oder
wenn ein Harnstoff-Verbrauch über 50% ermittelt wird.Umgehend das Fiat-Servicenetz aufsuchen.
Wird keine Abhilfe geschaffen, wird nach folgenden
Fahrkilometern eine neue Warnmeldung eingeblendet,
bevor das Starten des Fahrzeugs verhindert wird:
400 km
320 km
240 km
200 km vor der Verhinderung des Motorstarts wird
eine feste Meldung eingeblendet (für Versionen und
Märkte, wo vorgesehen) und es ertönt ein Alarmton.
BernsteingelbSTÖRUNG ABS
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Die Kontrollleuchte leuchtet, wenn das System nicht
funktioniert. In diesem Fall bleibt die Leistung der
Bremsanlage erhalten, das ABS-System funktioniert
jedoch nicht mehr. Das Display zeigt die
entsprechende Meldung an.Vorsichtig weiterfahren und schnellstens das Fiat-
Servicenetz aufsuchen.
BernsteingelbKRAFTSTOFFRESERVE
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte wird
eingeschaltet, wenn im Tank noch etwa 10/12 Liter
Kraftstoff vorhanden sind (für Versionen mit einer
Tankkapazität von 90/120 Litern) oder 10 Liter (für
Versionen mit einer Tankkapazität von 60 Litern).Blinkt die Kontrollleuchte, heißt das, dass eine Störung
an der Anlage vorliegt. In diesem Fall Fiat-Servicenetz
aufsuchen, um die Anlage prüfen zu lassen.
67

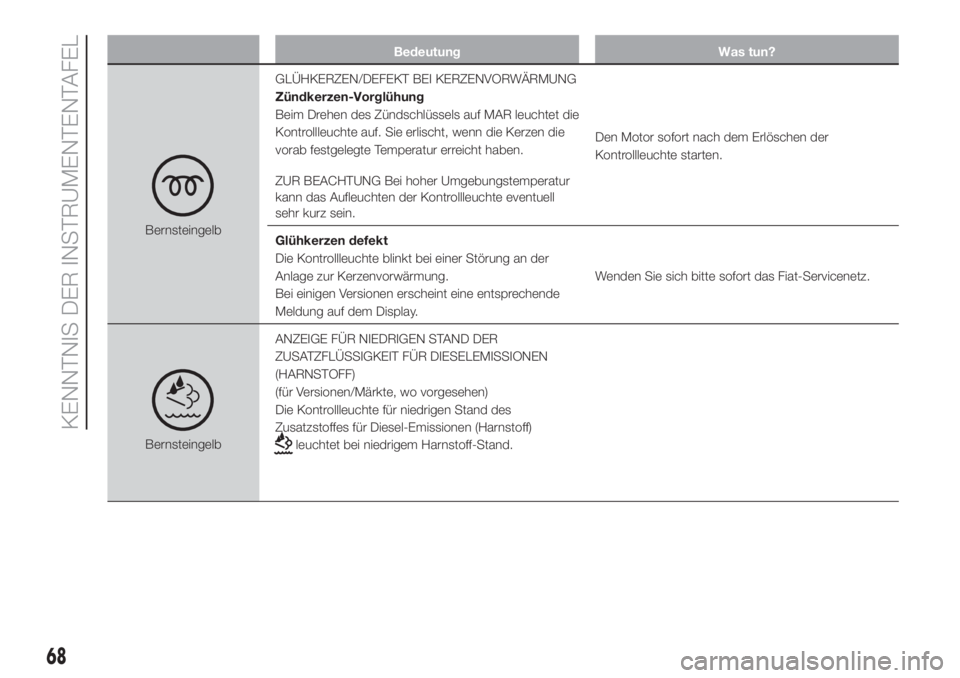

Bedeutung Was tun?
BernsteingelbGLÜHKERZEN/DEFEKT BEI KERZENVORWÄRMUNG
Zündkerzen-Vorglühung
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf. Sie erlischt, wenn die Kerzen die
vorab festgelegte Temperatur erreicht haben.
ZUR BEACHTUNG Bei hoher Umgebungstemperatur
kann das Aufleuchten der Kontrollleuchte eventuell
sehr kurz sein.Den Motor sofort nach dem Erlöschen der
Kontrollleuchte starten.
Glühkerzen defekt
Die Kontrollleuchte blinkt bei einer Störung an der
Anlage zur Kerzenvorwärmung.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.Wenden Sie sich bitte sofort das Fiat-Servicenetz.
BernsteingelbANZEIGE FÜR NIEDRIGEN STAND DER
ZUSATZFLÜSSIGKEIT FÜR DIESELEMISSIONEN
(HARNSTOFF)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte für niedrigen Stand des
Zusatzstoffes für Diesel-Emissionen (Harnstoff)leuchtet bei niedrigem Harnstoff-Stand.
68
KENNTNIS DER INSTRUMENTENTAFEL
