GEBRUIK EN ONDERHOUD
FIATDUCATO

Dit Instructieboek is bedoeld om de bedrijfsomstandigheden van het voertuig te verduidelijken.
Voor de enthousiaste gebruiker die de inzichten, curiositeiten en gedetailleerde informatie over de eigenschappen en functies van het
voertuig wil weten, biedt Fiat Professional de gelegenheid om een speciaal gedeelte te raadplegen dat beschikbaar is in elektronisch formaat.
ONLINE INSTRUCTIEBOEK
Het volgende symbool is weergegeven in de tekst van het Instructieboek, naast de onderwerpen waarvoor updates worden verschaft.
Ga naar de website www.mopar.eu/owner
en open uw persoonlijke zone.
Op de pagina “Onderhoud en zorg” vindt u alle informatie over uw voertuig en de link om toegang te krijgen tot eLUM, waar u alle details van het
Instructieboek zult kunnen vinden.
Of ga voor toegang tot deze informatie naar de website http://aftersales.fiat.com/elum/
.
De eLUMwebsite is gratis en zal u in de gelegenheid stellen, naast heel veel andere dingen, gemakkelijk de boorddocumenten te raadplegen van alle
andere voertuigen van de Group.
Veel leesplezier en goede reis!

Beste klant,
Wij feliciteren u en bedanken u dat u voor een Fiat Ducato hebt gekozen.
Wij hebben dit boekje opgesteld om u te helpen alle kenmerken van dit voertuig te leren kennen en het op de beste manier te
gebruiken.
Dit boekje bevat informatie, adviezen en belangrijke waarschuwingen voor een juist gebruik van het voertuig, zodat u het beste uit de
technologische eigenschappen van uw Fiat Ducato kunt halen.
Het wordt geadviseerd het eerst helemaal te lezen voordat u voor de eerste keer de weg op gaat, om bekend te raken met de
bedieningselementen en met name die elementen die betrekking hebben op de remmen, de stuurinrichting en de transmissie;
tegelijkertijd kunt u het gedrag van het voertuig op verschillende wegdekken begrijpen.
In dit document vindt u bovendien een beschrijving van speciale kenmerken en tips, evenals essentiële informatie over veilig rijden,
onderhoud van en zorg voor uw Fiat Ducato.
Geadviseerd wordt het instructieboek, nadat u het gelezen hebt, in het voertuig te bewaren, zodat u het in de toekomst gemakkelijk
kunt raadplegen en om ervoor te zorgen dat het aan boord van het voertuig blijft indien het verkocht mocht worden.
In het bijgevoegde Garantieboekje vindt u ook een beschrijving van de Diensten die Fiat haar klanten biedt, het Garantiecertificaat en
de details van de voorwaarden om de geldigheid ervan te behouden.
Wij zijn ervan overtuigd dat u met behulp van deze middelen spoedig vertrouwd zult raken met uw nieuwe auto en de service van de
mensen bij Fiat zult waarderen.
Veel leesplezier gewenst. ... en goede reis!
BELANGRIJK
Dit instructieboekje beschrijft alle versies van de Fiat Ducato. Derhalve dient uitsluitend de informatie in beschouwing te
worden genomen die betrekking heeft op het uitrustingsniveau, de motor en de versie die u gekocht hebt. De gegevens
in deze publicatie zijn slechts indicatief. FCA Italy S.p.A. kan op elk moment de in deze publicatie beschreven
specificaties van het automodel om technische of commerciële redenen wijzigen. Neem voor meer informatie contact op
met het Fiat Servicenetwerk.

AANDACHTIG LEZEN
TANKEN
Tank uitsluitend diesel voor motorvoertuigen die aan de Europese norm EN590 voldoet. Het gebruik van andere producten of mengsels kan
de motor onherstelbaar beschadigen en derhalve de garantie voor de veroorzaakte schade ongeldig maken.
MOTOR STARTEN
Controleer of de handrem is aangetrokken; zet de versnellingspook in de vrijstand. Trap het koppelingspedaal volledig in, zonder het
gaspedaal te bedienen; draai de contactsleutel naar de stand MAR en wacht tot de controlelampjesendoven; draai de
contactsleutel naar de stand AVV en laat hem los zodra de motor start.
PARKEREN BOVEN BRANDBAAR MATERIAAL
De katalysator ontwikkelt tijdens zijn werking zeer hoge temperaturen. Parkeer het voertuig dus niet boven gras, dennennaalden of ander
ontvlambaar materiaal: brandgevaar.
MILIEUBESCHERMING
Het voertuig is uitgerust met een diagnosesysteem dat continu controles uitvoert op de componenten die verband houden met de
uitlaatgasemissie, om een betere bescherming van het milieu te garanderen.
ELEKTRISCHE ACCESSOIRES
Als na aanschaf van het voertuig besloten mocht worden om elektrische accessoires toe te voegen (met het risico dat de accu langzaam
ontlaadt), neem dan contact op met het Fiat Servicenetwerk. Zij kunnen het totale stroomverbruik berekenen en controleren of de elektrische
installatie van het voertuig geschikt is voor het extra stroomverbruik.
GEPROGRAMMEERD ONDERHOUD
Een correct onderhoud van het voertuig is van essentieel belang om de prestaties en de veiligheid van de het voertuig, zijn
milieuvriendelijkheid en lage bedrijfskosten gedurende langere tijd te garanderen.
HET INSTRUCTIEBOEK BEVAT
... belangrijke informatie, tips en waarschuwingen voor het juiste gebruik, veilig rijden en onderhoud van uw voertuig. Besteed speciale
aandacht aan de symbolen(veiligheid van de inzittenden)(milieubescherming)(toestand van het voertuig).

GEBRUIK VAN HET INSTRUCTIEBOEK
BEDIENINGSAANWIJZINGEN
Elke keer als er aanwijzingen over de richting van het voertuig worden gegeven (links/rechts of vooruit/achteruit), dan moeten
deze begrepen worden als gezien door een inzittende op de bestuurdersstoel. Speciale uitzonderingsgevallen op deze regel
zullen duidelijk in de tekst zijn aangegeven.
De afbeeldingen in het Instructieboek zijn alleen bedoeld als voorbeeld: dit betekent dat sommige details van de afbeelding niet
overeen kunnen komen met de daadwerkelijke uitrusting van uw voertuig. Bovendien is het Instructieboek geschreven
uitgaande van voertuigen met het stuurwiel aan de linkerkant; het is dus mogelijk dat bij voertuigen met het stuur rechts,
sommige plaatsen of constructie van bedieningselementen niet de exacte afspiegeling is ten opzichte van de afbeelding.
Om het hoofdstuk te vinden met de informatie die u nodig hebt, kunt u de inhoudsopgave aan het eind van dit Instructieboek
raadplegen.
Hoofdstukken kunnen gemakkelijk gevonden worden dankzij de speciale grafische tabbladen, aan de zijkant van elke oneven
pagina. Enkele pagina's verderop vindt u een verklaring om de volgorde van de hoofdstukken en de bijbehorende symbolen op
de tabbladen te leren kennen. Er is in ieder geval een aanwijzing in tekst van het betreffende hoofdstuk aan de zijkant van elke
even pagina.
WAARSCHUWINGEN EN VOORZORGSMAATREGELEN
Tijdens het lezen van dit Instructieboek zult u een reeksWAARSCHUWINGENaantreffen om handelswijzen te voorkomen die
tot schade aan uw voertuig zouden kunnen leiden.
Er zijn ookVOORZORGSMAATREGELENdie zorgvuldig moeten worden opgevolgd om onjuist gebruik van de onderdelen
van het voertuig te voorkomen, die zouden kunnen leiden tot ongevallen of letsel.
Daarom moeten alleWAARSCHUWINGENenVOORZORGSMAATREGELENaltijd zorgvuldig in acht genomen worden.
WAARSCHUWINGENenVOORZORGSMAATREGELENworden in de tekst aangegeven met de volgende symbolen:
veiligheid van de inzittenden;
toestand van het voertuig;
milieubescherming.
OPMERKING Deze symbolen zijn, indien nodig, naast de titel of aan het einde van elke regel weergegeven en gevolgd door
een getal. Dat getal heeft betrekking op de overeenkomstige waarschuwing aan het einde van het betreffende hoofdstuk.

SYMBOLEN
Sommige onderdelen van de auto zijn voorzien van gekleurde plaatjes met daarop symbolen die de voorzorgsmaatregelen
aangeven die in acht genomen moeten worden wanneer het betreffende onderdeel wordt gebruikt.
Een plaatje waarop deze symbolen zijn samengevat bevindt zich onder de motorkap.
VERANDERINGEN/WIJZIGINGEN AAN HET VOERTUIG
BELANGRIJK Elke verandering of wijziging aan het voertuig kan ernstige negatieve invloed hebben op de veiligheid en de
wegligging ervan, hetgeen kan leiden tot ongevallen waarbij de inzittenden zelfs dodelijk gewond kunnen raken.

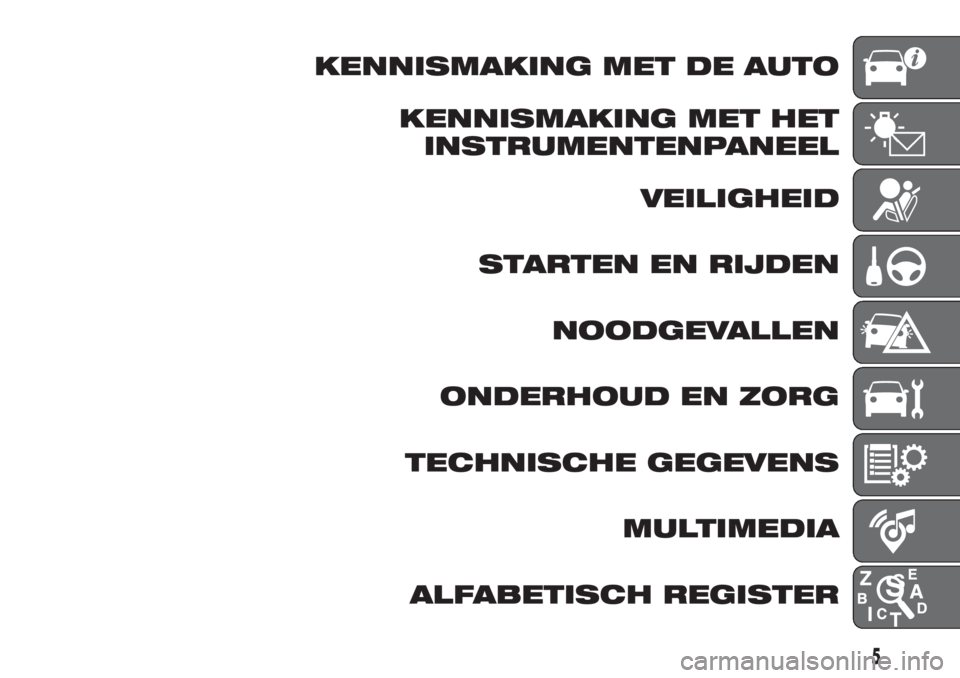

KENNISMAKING MET DE AUTO
KENNISMAKING MET HET
INSTRUMENTENPANEEL
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
MULTIMEDIA
ALFABETISCH REGISTER
5

6

KENNISMAKING MET DE AUTO
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen zien wat hier
beschreven is.SYMBOLEN .................................... 8
FIAT CODE SYSTEEM..................... 8
DE SLEUTELS ................................ 9
CONTACTSLOT .............................. 10
DIEFSTALALARM ............................ 11
PORTIEREN .................................... 12
STOELEN........................................ 17
STUURWIEL ................................... 22
ACHTERUITKIJKSPIEGELS ............ 23
BUITENVERLICHTING .................... 25
KOPLAMPEN .................................. 28
PLAFONDVERLICHTING................. 29
BEDIENINGSELEMENTEN .............. 30
RUITEN REINIGEN .......................... 33
VERWARMING EN VENTILATIE ...... 36
BEDIENINGSELEMENTEN
VERWARMING EN VENTILATIE ...... 37
HANDBEDIENDE
KLIMAATREGELING........................ 37
AUTOMATISCHE
KLIMAATREGELING........................ 38
EXTRA VERWARMING .................... 39
ONAFHANKELIJKE EXTRA
VERWARMING................................ 40
ELEKTRISCHE RUITBEDIENING ..... 44
MOTORKAP.................................... 45
HOOFDSTEUNEN ........................... 46
INTERIEURUITRUSTING ................ 47TACHOGRAAF ................................ 48
AUTOMATISCHE
NIVEAUREGELING
LUCHTVERING ............................... 48
7

SYMBOLEN
Sommige onderdelen van de auto zijn
voorzien van gekleurde plaatjes met
daarop symbolen die de
voorzorgsmaatregelen aangeven die in
acht genomen moeten worden
wanneer het betreffende onderdeel
wordt gebruikt. Onder de motorkap is
tevens een plaatje aangebracht,
waarop de betekenis van deze
symbolen wordt toegelicht.
FIAT CODE SYSTEEM
IN HET KORT
Dit is een elektronische
startblokkering die de beveiliging
tegen diefstalpogingen verbetert. Hij
wordt automatisch geactiveerd als de
sleutel uit de startinrichting wordt
genomen.
Elke sleutel bevat een elektronisch
apparaatje dat bij het starten een
signaal ontvangt van een speciale
antenne die in het contactslot is
ingebouwd. Het signaal, dat elke keer
dat de auto wordt gestart wijzigt, is
het "wachtwoord" waarmee de
regeleenheid de sleutel herkent en
het starten van de motor vrijgeeft.
1)
Werking
Elke keer dat de motor wordt gestart
door de sleutel naar de standMAR
te draaien, stuurt de regeleenheid van
het Fiat CODE systeem een
herkenningscode naar de Powertrain
Control Module (PCM) om de
startblokkering uit te schakelen.Deze code wordt alleen verzonden als
de regeleenheid van het Fiat CODE-
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt
het Fiat CODE-systeem de functies van
de motorregeleenheid uit.
Onregelmatige werking
Als de code tijdens het starten niet
correct herkend wordt, gaat het
waarschuwingslampje
op het
instrumentenpaneel branden en
verschijnt een bericht op het display (zie
hoofdstuk "Lampjes en berichten").
Draai in dit geval de sleutel naarSTOP
en vervolgens weer naarMAR; als
de motor geblokkeerd blijft, probeer het
dan nogmaals met een van de andere
bij het voertuig geleverde sleutels.
Neem contact op met het Fiat
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
BELANGRIJK Elke sleutel heeft een
specifieke code die in de regeleenheid
van het systeem moet worden
opgeslagen. Neem contact op met het
Fiat Servicenetwerk om nieuwe sleutels
(maximaal 8) te laten opslaan.
8
KENNISMAKING MET DE AUTO
