FIAT DUCATO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

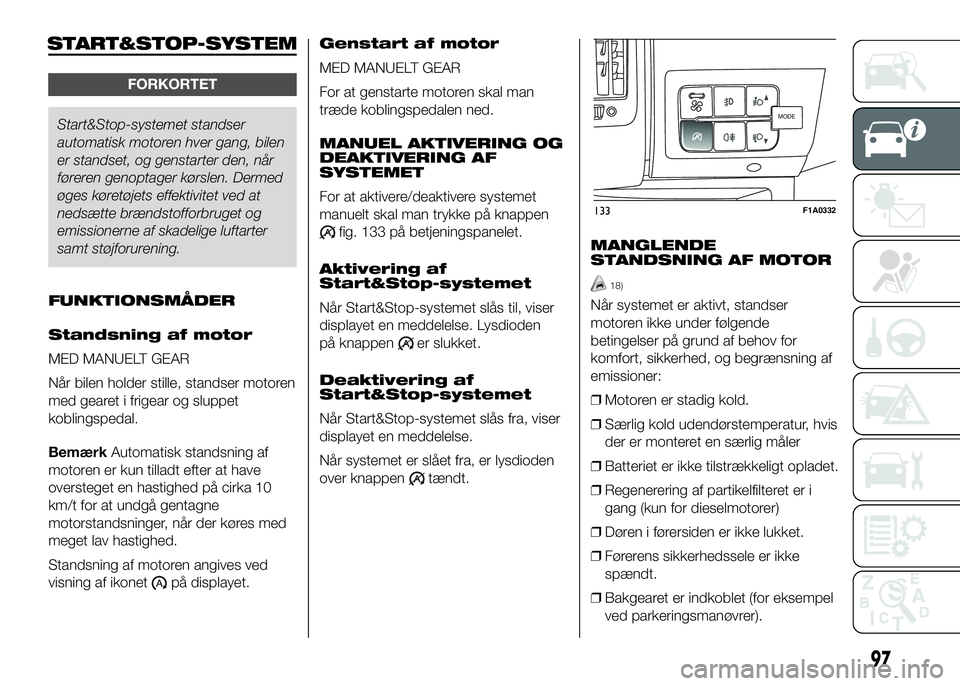

START&STOP-SYSTEM
FORKORTET
Start&Stop-systemet standser
automatisk motoren hver gang, bilen
er standset, og genstarter den, når
føreren genoptager kørslen. Dermed
øges køretøjets effektivitet ved at
nedsætte brændstofforbruget og
emissionerne af skadelige luftarter
samt støjforurening.
FUNKTIONSMÅDER
Standsning af motor
MED MANUELT GEAR
Når bilen holder stille, standser motoren
med gearet i frigear og sluppet
koblingspedal.
BemærkAutomatisk standsning af
motoren er kun tilladt efter at have
oversteget en hastighed på cirka 10
km/t for at undgå gentagne
motorstandsninger, når der køres med
meget lav hastighed.
Standsning af motoren angives ved
visning af ikonet
på displayet.Genstart af motor
MED MANUELT GEAR
For at genstarte motoren skal man
træde koblingspedalen ned.
MANUEL AKTIVERING OG
DEAKTIVERING AF
SYSTEMET
For at aktivere/deaktivere systemet
manuelt skal man trykke på knappen
fig. 133 på betjeningspanelet.
Aktivering af
Start&Stop-systemet
Når Start&Stop-systemet slås til, viser
displayet en meddelelse. Lysdioden
på knappen
er slukket.
Deaktivering af
Start&Stop-systemet
Når Start&Stop-systemet slås fra, viser
displayet en meddelelse.
Når systemet er slået fra, er lysdioden
over knappen
tændt.MANGLENDE
STANDSNING AF MOTOR
18)
Når systemet er aktivt, standser
motoren ikke under følgende
betingelser på grund af behov for
komfort, sikkerhed, og begrænsning af
emissioner:
❒Motoren er stadig kold.
❒Særlig kold udendørstemperatur, hvis
der er monteret en særlig måler
❒Batteriet er ikke tilstrækkeligt opladet.
❒Regenerering af partikelfilteret er i
gang (kun for dieselmotorer)
❒Døren i førersiden er ikke lukket.
❒Førerens sikkerhedssele er ikke
spændt.
❒Bakgearet er indkoblet (for eksempel
ved parkeringsmanøvrer).
MODEMODE
133F1A0332
97

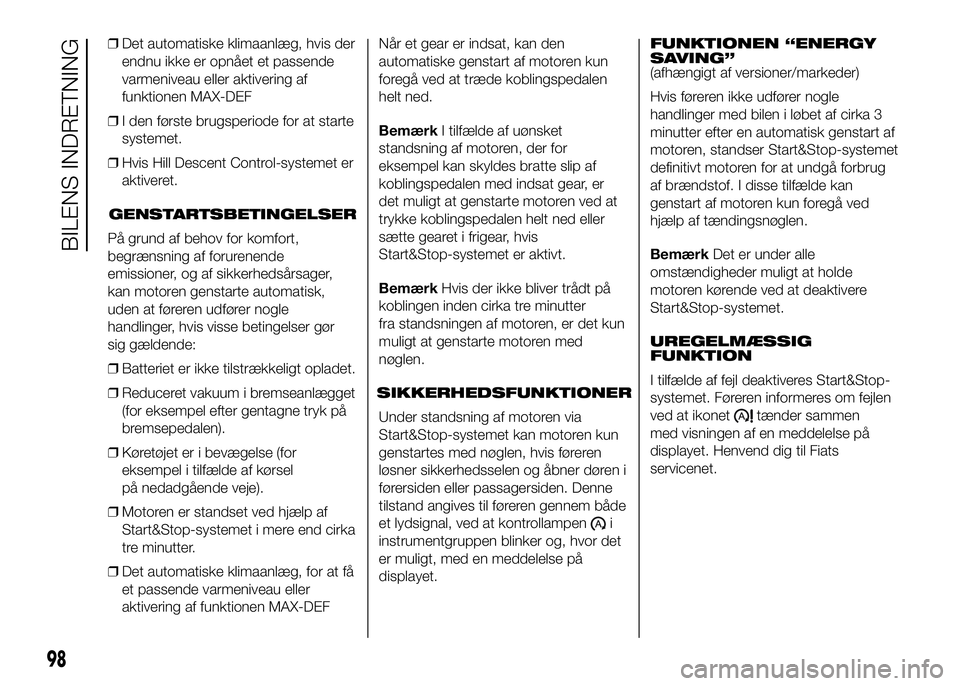

❒Det automatiske klimaanlæg, hvis der
endnu ikke er opnået et passende
varmeniveau eller aktivering af
funktionen MAX-DEF
❒I den første brugsperiode for at starte
systemet.
❒Hvis Hill Descent Control-systemet er
aktiveret.
GENSTARTSBETINGELSER
På grund af behov for komfort,
begrænsning af forurenende
emissioner, og af sikkerhedsårsager,
kan motoren genstarte automatisk,
uden at føreren udfører nogle
handlinger, hvis visse betingelser gør
sig gældende:
❒Batteriet er ikke tilstrækkeligt opladet.
❒Reduceret vakuum i bremseanlægget
(for eksempel efter gentagne tryk på
bremsepedalen).
❒Køretøjet er i bevægelse (for
eksempel i tilfælde af kørsel
på nedadgående veje).
❒Motoren er standset ved hjælp af
Start&Stop-systemet i mere end cirka
tre minutter.
❒Det automatiske klimaanlæg, for at få
et passende varmeniveau eller
aktivering af funktionen MAX-DEFNår et gear er indsat, kan den
automatiske genstart af motoren kun
foregå ved at træde koblingspedalen
helt ned.
BemærkI tilfælde af uønsket
standsning af motoren, der for
eksempel kan skyldes bratte slip af
koblingspedalen med indsat gear, er
det muligt at genstarte motoren ved at
trykke koblingspedalen helt ned eller
sætte gearet i frigear, hvis
Start&Stop-systemet er aktivt.
BemærkHvis der ikke bliver trådt på
koblingen inden cirka tre minutter
fra standsningen af motoren, er det kun
muligt at genstarte motoren med
nøglen.
SIKKERHEDSFUNKTIONER
Under standsning af motoren via
Start&Stop-systemet kan motoren kun
genstartes med nøglen, hvis føreren
løsner sikkerhedsselen og åbner døren i
førersiden eller passagersiden. Denne
tilstand angives til føreren gennem både
et lydsignal, ved at kontrollampen
i
instrumentgruppen blinker og, hvor det
er muligt, med en meddelelse på
displayet.FUNKTIONEN “ENERGY
SAVING”
(afhængigt af versioner/markeder)
Hvis føreren ikke udfører nogle
handlinger med bilen i løbet af cirka 3
minutter efter en automatisk genstart af
motoren, standser Start&Stop-systemet
definitivt motoren for at undgå forbrug
af brændstof. I disse tilfælde kan
genstart af motoren kun foregå ved
hjælp af tændingsnøglen.
BemærkDet er under alle
omstændigheder muligt at holde
motoren kørende ved at deaktivere
Start&Stop-systemet.
UREGELMÆSSIG
FUNKTION
I tilfælde af fejl deaktiveres Start&Stop-
systemet. Føreren informeres om fejlen
ved at ikonet
tænder sammen
med visningen af en meddelelse på
displayet. Henvend dig til Fiats
servicenet.
98
BILENS INDRETNING

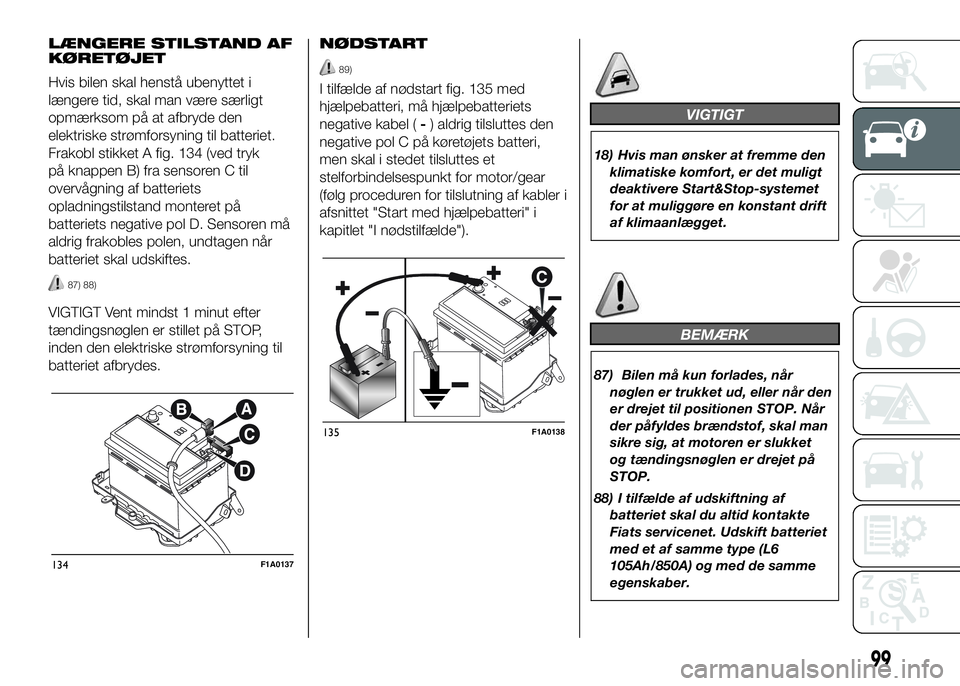

LÆNGERE STILSTAND AF
KØRETØJET
Hvis bilen skal henstå ubenyttet i
længere tid, skal man være særligt
opmærksom på at afbryde den
elektriske strømforsyning til batteriet.
Frakobl stikket A fig. 134 (ved tryk
på knappen B) fra sensoren C til
overvågning af batteriets
opladningstilstand monteret på
batteriets negative pol D. Sensoren må
aldrig frakobles polen, undtagen når
batteriet skal udskiftes.
87) 88)
VIGTIGT Vent mindst 1 minut efter
tændingsnøglen er stillet på STOP,
inden den elektriske strømforsyning til
batteriet afbrydes.NØDSTART
89)
I tilfælde af nødstart fig. 135 med
hjælpebatteri, må hjælpebatteriets
negative kabel (-) aldrig tilsluttes den
negative pol C på køretøjets batteri,
men skal i stedet tilsluttes et
stelforbindelsespunkt for motor/gear
(følg proceduren for tilslutning af kabler i
afsnittet "Start med hjælpebatteri" i
kapitlet "I nødstilfælde").
VIGTIGT
18) Hvis man ønsker at fremme den
klimatiske komfort, er det muligt
deaktivere Start&Stop-systemet
for at muliggøre en konstant drift
af klimaanlægget.
BEMÆRK
87) Bilen må kun forlades, når
nøglen er trukket ud, eller når den
er drejet til positionen STOP. Når
der påfyldes brændstof, skal man
sikre sig, at motoren er slukket
og tændingsnøglen er drejet på
STOP.
88) I tilfælde af udskiftning af
batteriet skal du altid kontakte
Fiats servicenet. Udskift batteriet
med et af samme type (L6
105Ah/850A) og med de samme
egenskaber.
134F1A0137
135F1A0138
99

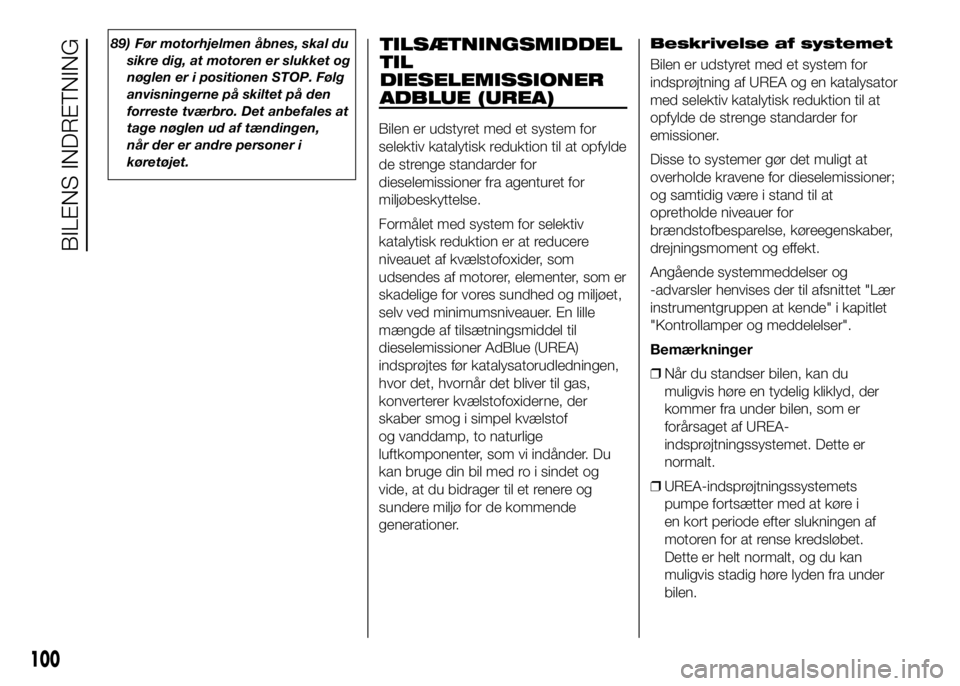

89) Før motorhjelmen åbnes, skal du
sikre dig, at motoren er slukket og
nøglen er i positionen STOP. Følg
anvisningerne på skiltet på den
forreste tværbro. Det anbefales at
tage nøglen ud af tændingen,
når der er andre personer i
køretøjet.TILSÆTNINGSMIDDEL
TIL
DIESELEMISSIONER
ADBLUE (UREA)
Bilen er udstyret med et system for
selektiv katalytisk reduktion til at opfylde
de strenge standarder for
dieselemissioner fra agenturet for
miljøbeskyttelse.
Formålet med system for selektiv
katalytisk reduktion er at reducere
niveauet af kvælstofoxider, som
udsendes af motorer, elementer, som er
skadelige for vores sundhed og miljøet,
selv ved minimumsniveauer. En lille
mængde af tilsætningsmiddel til
dieselemissioner AdBlue (UREA)
indsprøjtes før katalysatorudledningen,
hvor det, hvornår det bliver til gas,
konverterer kvælstofoxiderne, der
skaber smog i simpel kvælstof
og vanddamp, to naturlige
luftkomponenter, som vi indånder. Du
kan bruge din bil med ro i sindet og
vide, at du bidrager til et renere og
sundere miljø for de kommende
generationer.Beskrivelse af systemet
Bilen er udstyret med et system for
indsprøjtning af UREA og en katalysator
med selektiv katalytisk reduktion til at
opfylde de strenge standarder for
emissioner.
Disse to systemer gør det muligt at
overholde kravene for dieselemissioner;
og samtidig være i stand til at
opretholde niveauer for
brændstofbesparelse, køreegenskaber,
drejningsmoment og effekt.
Angående systemmeddelser og
-advarsler henvises der til afsnittet "Lær
instrumentgruppen at kende" i kapitlet
"Kontrollamper og meddelelser".
Bemærkninger
❒Når du standser bilen, kan du
muligvis høre en tydelig kliklyd, der
kommer fra under bilen, som er
forårsaget af UREA-
indsprøjtningssystemet. Dette er
normalt.
❒UREA-indsprøjtningssystemets
pumpe fortsætter med at køre i
en kort periode efter slukningen af
motoren for at rense kredsløbet.
Dette er helt normalt, og du kan
muligvis stadig høre lyden fra under
bilen.
100
BILENS INDRETNING

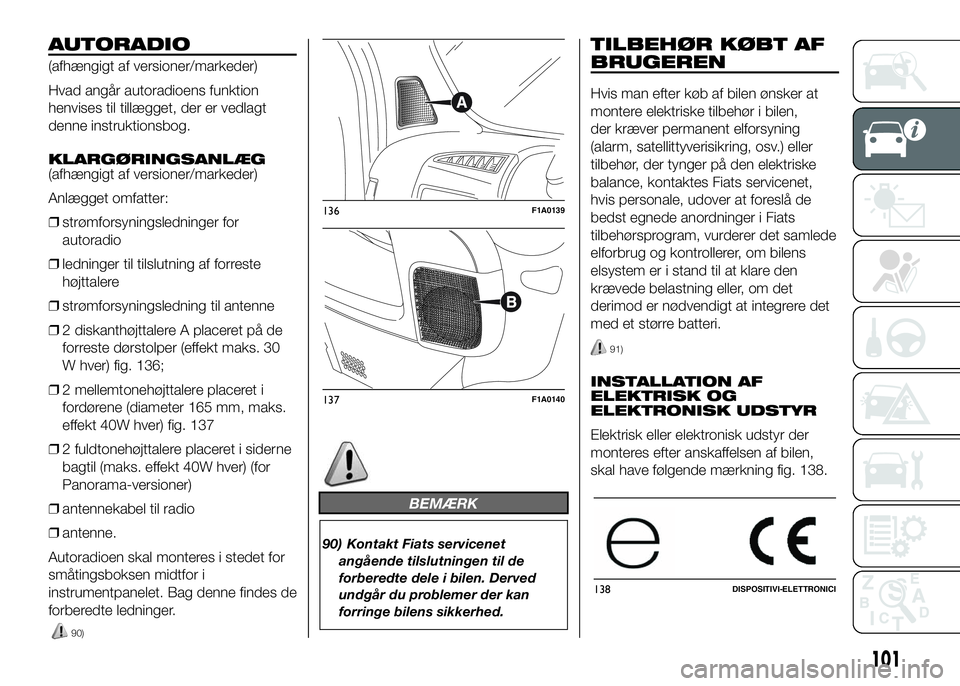

AUTORADIO
(afhængigt af versioner/markeder)
Hvad angår autoradioens funktion
henvises til tillægget, der er vedlagt
denne instruktionsbog.
KLARGØRINGSANLÆG
(afhængigt af versioner/markeder)
Anlægget omfatter:
❒strømforsyningsledninger for
autoradio
❒ledninger til tilslutning af forreste
højttalere
❒strømforsyningsledning til antenne
❒2 diskanthøjttalere A placeret på de
forreste dørstolper (effekt maks. 30
W hver) fig. 136;
❒2 mellemtonehøjttalere placeret i
fordørene (diameter 165 mm, maks.
effekt 40W hver) fig. 137
❒2 fuldtonehøjttalere placeret i siderne
bagtil (maks. effekt 40W hver) (for
Panorama-versioner)
❒antennekabel til radio
❒antenne.
Autoradioen skal monteres i stedet for
småtingsboksen midtfor i
instrumentpanelet. Bag denne findes de
forberedte ledninger.
BEMÆRK
90) Kontakt Fiats servicenet
angående tilslutningen til de
forberedte dele i bilen. Derved
undgår du problemer der kan
forringe bilens sikkerhed.
TILBEHØR KØBT AF
BRUGEREN
Hvis man efter køb af bilen ønsker at
montere elektriske tilbehør i bilen,
der kræver permanent elforsyning
(alarm, satellittyverisikring, osv.) eller
tilbehør, der tynger på den elektriske
balance, kontaktes Fiats servicenet,
hvis personale, udover at foreslå de
bedst egnede anordninger i Fiats
tilbehørsprogram, vurderer det samlede
elforbrug og kontrollerer, om bilens
elsystem er i stand til at klare den
krævede belastning eller, om det
derimod er nødvendigt at integrere det
med et større batteri.
91)
INSTALLATION AF
ELEKTRISK OG
ELEKTRONISK UDSTYR
Elektrisk eller elektronisk udstyr der
monteres efter anskaffelsen af bilen,
skal have følgende mærkning fig. 138.
136F1A0139
137F1A0140
138DISPOSITIVI-ELETTRONICI
101
90)

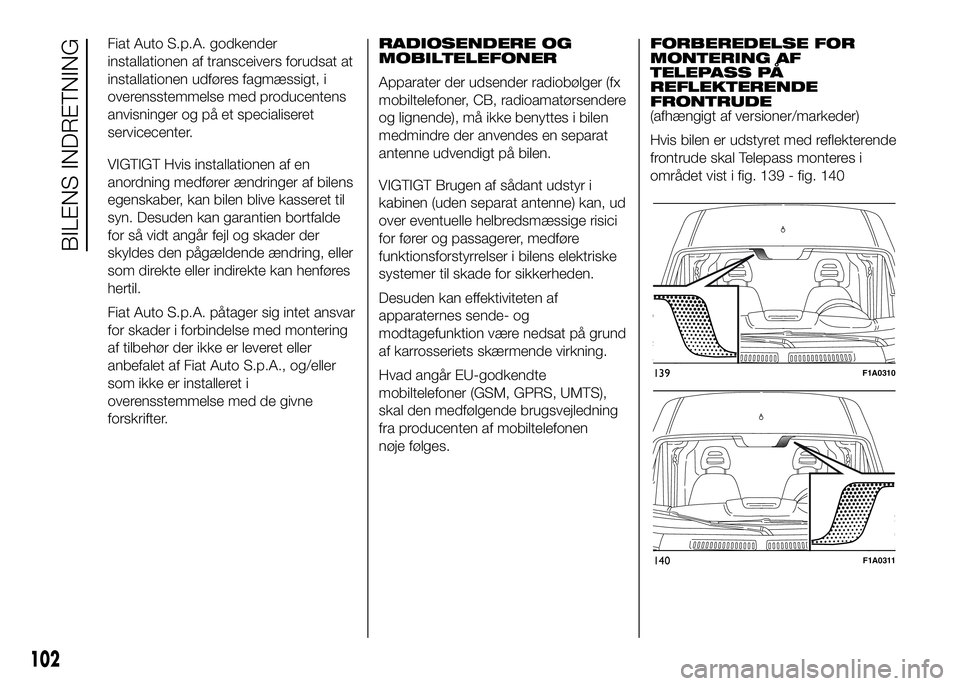

Fiat Auto S.p.A. godkender
installationen af transceivers forudsat at
installationen udføres fagmæssigt, i
overensstemmelse med producentens
anvisninger og på et specialiseret
servicecenter.
VIGTIGT Hvis installationen af en
anordning medfører ændringer af bilens
egenskaber, kan bilen blive kasseret til
syn. Desuden kan garantien bortfalde
for så vidt angår fejl og skader der
skyldes den pågældende ændring, eller
som direkte eller indirekte kan henføres
hertil.
Fiat Auto S.p.A. påtager sig intet ansvar
for skader i forbindelse med montering
af tilbehør der ikke er leveret eller
anbefalet af Fiat Auto S.p.A., og/eller
som ikke er installeret i
overensstemmelse med de givne
forskrifter.RADIOSENDERE OG
MOBILTELEFONER
Apparater der udsender radiobølger (fx
mobiltelefoner, CB, radioamatørsendere
og lignende), må ikke benyttes i bilen
medmindre der anvendes en separat
antenne udvendigt på bilen.
VIGTIGT Brugen af sådant udstyr i
kabinen (uden separat antenne) kan, ud
over eventuelle helbredsmæssige risici
for fører og passagerer, medføre
funktionsforstyrrelser i bilens elektriske
systemer til skade for sikkerheden.
Desuden kan effektiviteten af
apparaternes sende- og
modtagefunktion være nedsat på grund
af karrosseriets skærmende virkning.
Hvad angår EU-godkendte
mobiltelefoner (GSM, GPRS, UMTS),
skal den medfølgende brugsvejledning
fra producenten af mobiltelefonen
nøje følges.FORBEREDELSE FOR
MONTERING AF
TELEPASS PÅ
REFLEKTERENDE
FRONTRUDE
(afhængigt af versioner/markeder)
Hvis bilen er udstyret med reflekterende
frontrude skal Telepass monteres i
området vist i fig. 139 - fig. 140
139F1A0310
140F1A0311
102
BILENS INDRETNING

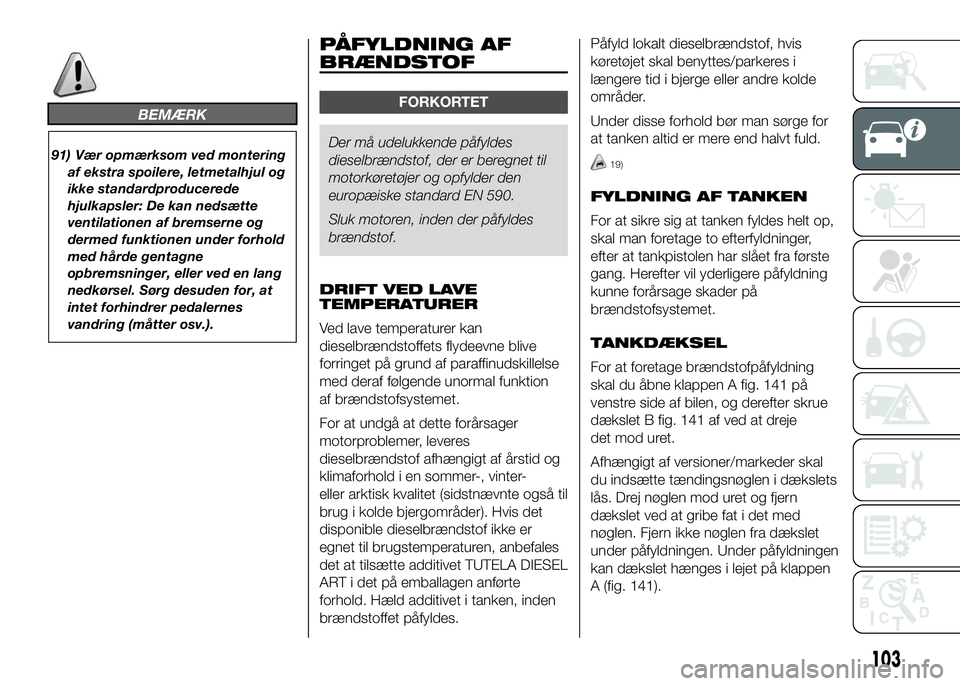

BEMÆRK
91) Vær opmærksom ved montering
af ekstra spoilere, letmetalhjul og
ikke standardproducerede
hjulkapsler: De kan nedsætte
ventilationen af bremserne og
dermed funktionen under forhold
med hårde gentagne
opbremsninger, eller ved en lang
nedkørsel. Sørg desuden for, at
intet forhindrer pedalernes
vandring (måtter osv.).
PÅFYLDNING AF
BRÆNDSTOF
FORKORTET
Der må udelukkende påfyldes
dieselbrændstof, der er beregnet til
motorkøretøjer og opfylder den
europæiske standard EN 590.
Sluk motoren, inden der påfyldes
brændstof.
DRIFT VED LAVE
TEMPERATURER
Ved lave temperaturer kan
dieselbrændstoffets flydeevne blive
forringet på grund af paraffinudskillelse
med deraf følgende unormal funktion
af brændstofsystemet.
For at undgå at dette forårsager
motorproblemer, leveres
dieselbrændstof afhængigt af årstid og
klimaforhold i en sommer-, vinter-
eller arktisk kvalitet (sidstnævnte også til
brug i kolde bjergområder). Hvis det
disponible dieselbrændstof ikke er
egnet til brugstemperaturen, anbefales
det at tilsætte additivet TUTELA DIESEL
ART i det på emballagen anførte
forhold. Hæld additivet i tanken, inden
brændstoffet påfyldes.Påfyld lokalt dieselbrændstof, hvis
køretøjet skal benyttes/parkeres i
længere tid i bjerge eller andre kolde
områder.
Under disse forhold bør man sørge for
at tanken altid er mere end halvt fuld.
19)
FYLDNING AF TANKEN
For at sikre sig at tanken fyldes helt op,
skal man foretage to efterfyldninger,
efter at tankpistolen har slået fra første
gang. Herefter vil yderligere påfyldning
kunne forårsage skader på
brændstofsystemet.
TANKDÆKSEL
For at foretage brændstofpåfyldning
skal du åbne klappen A fig. 141 på
venstre side af bilen, og derefter skrue
dækslet B fig. 141 af ved at dreje
det mod uret.
Afhængigt af versioner/markeder skal
du indsætte tændingsnøglen i dækslets
lås. Drej nøglen mod uret og fjern
dækslet ved at gribe fat i det med
nøglen. Fjern ikke nøglen fra dækslet
under påfyldningen. Under påfyldningen
kan dækslet hænges i lejet på klappen
A (fig. 141).
103

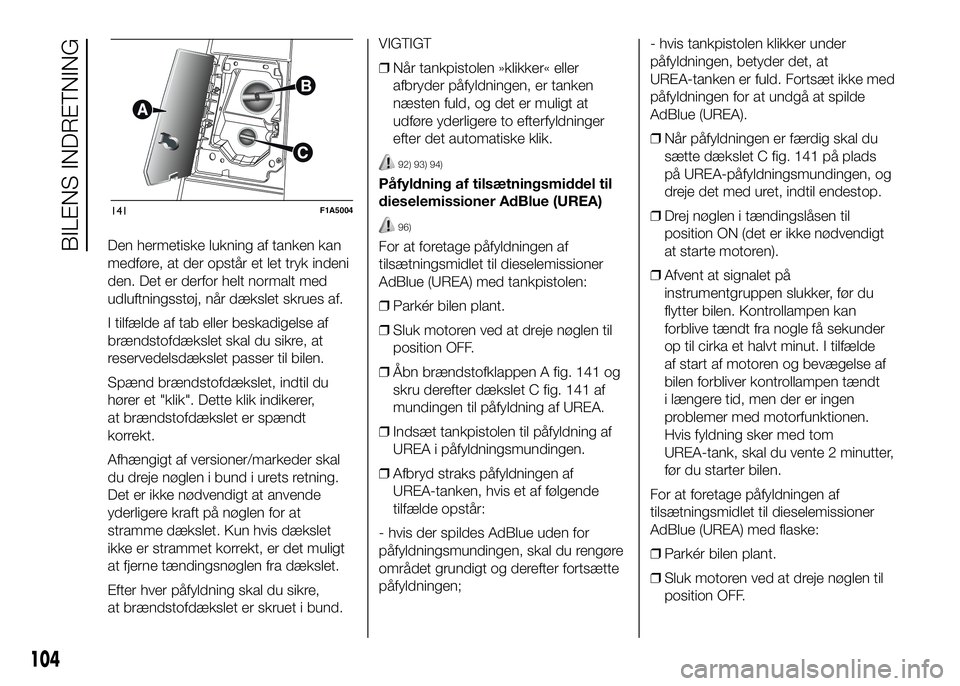

Den hermetiske lukning af tanken kan
medføre, at der opstår et let tryk indeni
den. Det er derfor helt normalt med
udluftningsstøj, når dækslet skrues af.
I tilfælde af tab eller beskadigelse af
brændstofdækslet skal du sikre, at
reservedelsdækslet passer til bilen.
Spænd brændstofdækslet, indtil du
hører et "klik". Dette klik indikerer,
at brændstofdækslet er spændt
korrekt.
Afhængigt af versioner/markeder skal
du dreje nøglen i bund i urets retning.
Det er ikke nødvendigt at anvende
yderligere kraft på nøglen for at
stramme dækslet. Kun hvis dækslet
ikke er strammet korrekt, er det muligt
at fjerne tændingsnøglen fra dækslet.
Efter hver påfyldning skal du sikre,
at brændstofdækslet er skruet i bund.VIGTIGT
❒Når tankpistolen »klikker« eller
afbryder påfyldningen, er tanken
næsten fuld, og det er muligt at
udføre yderligere to efterfyldninger
efter det automatiske klik.
92) 93) 94)
Påfyldning af tilsætningsmiddel til
dieselemissioner AdBlue (UREA)
96)
For at foretage påfyldningen af
tilsætningsmidlet til dieselemissioner
AdBlue (UREA) med tankpistolen:
❒Parkér bilen plant.
❒Sluk motoren ved at dreje nøglen til
position OFF.
❒Åbn brændstofklappen A fig. 141 og
skru derefter dækslet C fig. 141 af
mundingen til påfyldning af UREA.
❒Indsæt tankpistolen til påfyldning af
UREA i påfyldningsmundingen.
❒Afbryd straks påfyldningen af
UREA-tanken, hvis et af følgende
tilfælde opstår:
- hvis der spildes AdBlue uden for
påfyldningsmundingen, skal du rengøre
området grundigt og derefter fortsætte
påfyldningen;- hvis tankpistolen klikker under
påfyldningen, betyder det, at
UREA-tanken er fuld. Fortsæt ikke med
påfyldningen for at undgå at spilde
AdBlue (UREA).
❒Når påfyldningen er færdig skal du
sætte dækslet C fig. 141 på plads
på UREA-påfyldningsmundingen, og
dreje det med uret, indtil endestop.
❒Drej nøglen i tændingslåsen til
position ON (det er ikke nødvendigt
at starte motoren).
❒Afvent at signalet på
instrumentgruppen slukker, før du
flytter bilen. Kontrollampen kan
forblive tændt fra nogle få sekunder
op til cirka et halvt minut. I tilfælde
af start af motoren og bevægelse af
bilen forbliver kontrollampen tændt
i længere tid, men der er ingen
problemer med motorfunktionen.
Hvis fyldning sker med tom
UREA-tank, skal du vente 2 minutter,
før du starter bilen.
For at foretage påfyldningen af
tilsætningsmidlet til dieselemissioner
AdBlue (UREA) med flaske:
❒Parkér bilen plant.
❒Sluk motoren ved at dreje nøglen til
position OFF.
141F1A5004
104
BILENS INDRETNING

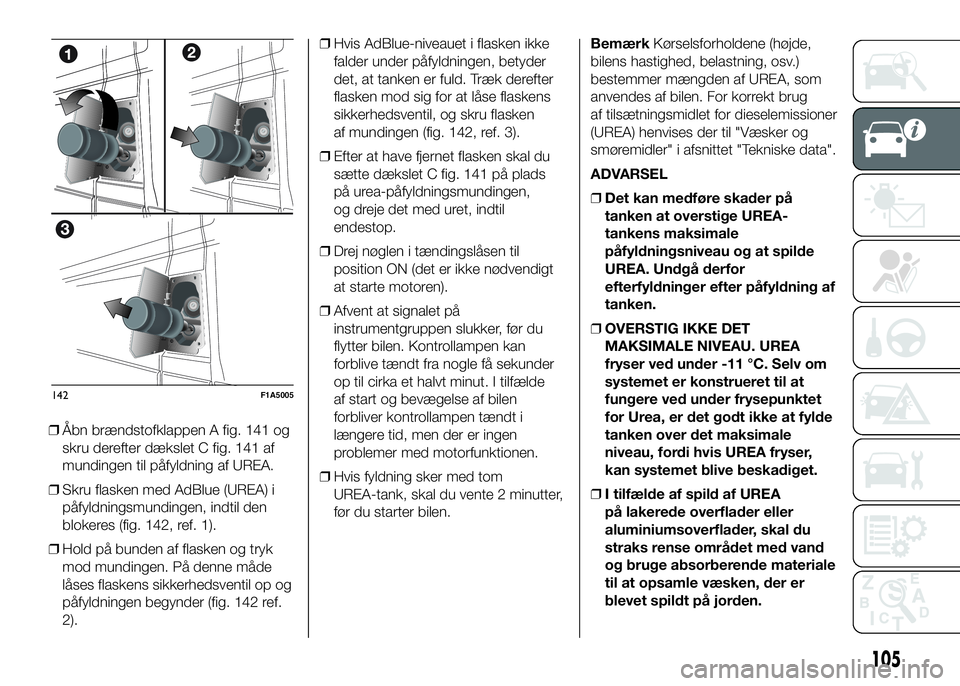

❒Åbn brændstofklappen A fig. 141 og
skru derefter dækslet C fig. 141 af
mundingen til påfyldning af UREA.
❒Skru flasken med AdBlue (UREA) i
påfyldningsmundingen, indtil den
blokeres (fig. 142, ref. 1).
❒Hold på bunden af flasken og tryk
mod mundingen. På denne måde
låses flaskens sikkerhedsventil op og
påfyldningen begynder (fig. 142 ref.
2).❒Hvis AdBlue-niveauet i flasken ikke
falder under påfyldningen, betyder
det, at tanken er fuld. Træk derefter
flasken mod sig for at låse flaskens
sikkerhedsventil, og skru flasken
af mundingen (fig. 142, ref. 3).
❒Efter at have fjernet flasken skal du
sætte dækslet C fig. 141 på plads
på urea-påfyldningsmundingen,
og dreje det med uret, indtil
endestop.
❒Drej nøglen i tændingslåsen til
position ON (det er ikke nødvendigt
at starte motoren).
❒Afvent at signalet på
instrumentgruppen slukker, før du
flytter bilen. Kontrollampen kan
forblive tændt fra nogle få sekunder
op til cirka et halvt minut. I tilfælde
af start og bevægelse af bilen
forbliver kontrollampen tændt i
længere tid, men der er ingen
problemer med motorfunktionen.
❒Hvis fyldning sker med tom
UREA-tank, skal du vente 2 minutter,
før du starter bilen.BemærkKørselsforholdene (højde,
bilens hastighed, belastning, osv.)
bestemmer mængden af UREA, som
anvendes af bilen. For korrekt brug
af tilsætningsmidlet for dieselemissioner
(UREA) henvises der til "Væsker og
smøremidler" i afsnittet "Tekniske data".
ADVARSEL
❒Det kan medføre skader på
tanken at overstige UREA-
tankens maksimale
påfyldningsniveau og at spilde
UREA. Undgå derfor
efterfyldninger efter påfyldning af
tanken.
❒OVERSTIG IKKE DET
MAKSIMALE NIVEAU. UREA
fryser ved under -11 °C. Selv om
systemet er konstrueret til at
fungere ved under frysepunktet
for Urea, er det godt ikke at fylde
tanken over det maksimale
niveau, fordi hvis UREA fryser,
kan systemet blive beskadiget.
❒I tilfælde af spild af UREA
på lakerede overflader eller
aluminiumsoverflader, skal du
straks rense området med vand
og bruge absorberende materiale
til at opsamle væsken, der er
blevet spildt på jorden.
142F1A5005
105

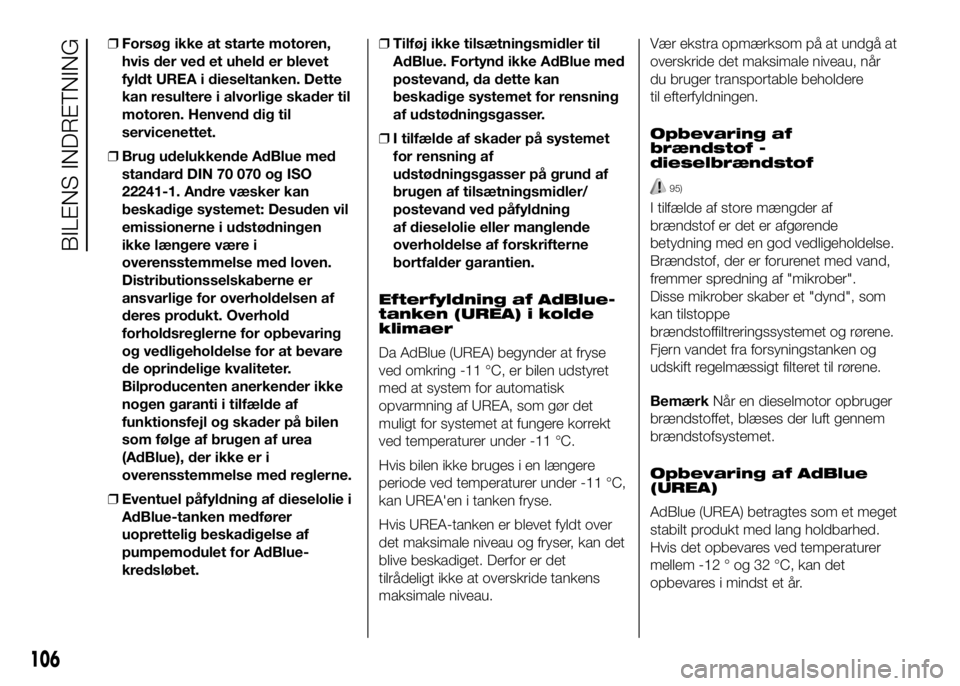

❒Forsøg ikke at starte motoren,
hvis der ved et uheld er blevet
fyldt UREA i dieseltanken. Dette
kan resultere i alvorlige skader til
motoren. Henvend dig til
servicenettet.
❒Brug udelukkende AdBlue med
standard DIN 70 070 og ISO
22241-1. Andre væsker kan
beskadige systemet: Desuden vil
emissionerne i udstødningen
ikke længere være i
overensstemmelse med loven.
Distributionsselskaberne er
ansvarlige for overholdelsen af
deres produkt. Overhold
forholdsreglerne for opbevaring
og vedligeholdelse for at bevare
de oprindelige kvaliteter.
Bilproducenten anerkender ikke
nogen garanti i tilfælde af
funktionsfejl og skader på bilen
som følge af brugen af urea
(AdBlue), der ikke er i
overensstemmelse med reglerne.
❒Eventuel påfyldning af dieselolie i
AdBlue-tanken medfører
uoprettelig beskadigelse af
pumpemodulet for AdBlue-
kredsløbet.❒Tilføj ikke tilsætningsmidler til
AdBlue. Fortynd ikke AdBlue med
postevand, da dette kan
beskadige systemet for rensning
af udstødningsgasser.
❒I tilfælde af skader på systemet
for rensning af
udstødningsgasser på grund af
brugen af tilsætningsmidler/
postevand ved påfyldning
af dieselolie eller manglende
overholdelse af forskrifterne
bortfalder garantien.
Efterfyldning af AdBlue-
tanken (UREA) i kolde
klimaer
Da AdBlue (UREA) begynder at fryse
ved omkring -11 °C, er bilen udstyret
med at system for automatisk
opvarmning af UREA, som gør det
muligt for systemet at fungere korrekt
ved temperaturer under -11 °C.
Hvis bilen ikke bruges i en længere
periode ved temperaturer under -11 °C,
kan UREA'en i tanken fryse.
Hvis UREA-tanken er blevet fyldt over
det maksimale niveau og fryser, kan det
blive beskadiget. Derfor er det
tilrådeligt ikke at overskride tankens
maksimale niveau.Vær ekstra opmærksom på at undgå at
overskride det maksimale niveau, når
du bruger transportable beholdere
til efterfyldningen.
Opbevaring af
brændstof -
dieselbrændstof
95)
I tilfælde af store mængder af
brændstof er det er afgørende
betydning med en god vedligeholdelse.
Brændstof, der er forurenet med vand,
fremmer spredning af "mikrober".
Disse mikrober skaber et "dynd", som
kan tilstoppe
brændstoffiltreringssystemet og rørene.
Fjern vandet fra forsyningstanken og
udskift regelmæssigt filteret til rørene.
BemærkNår en dieselmotor opbruger
brændstoffet, blæses der luft gennem
brændstofsystemet.
Opbevaring af AdBlue
(UREA)
AdBlue (UREA) betragtes som et meget
stabilt produkt med lang holdbarhed.
Hvis det opbevares ved temperaturer
mellem -12 ° og 32 °C, kan det
opbevares i mindst et år.
106
BILENS INDRETNING
