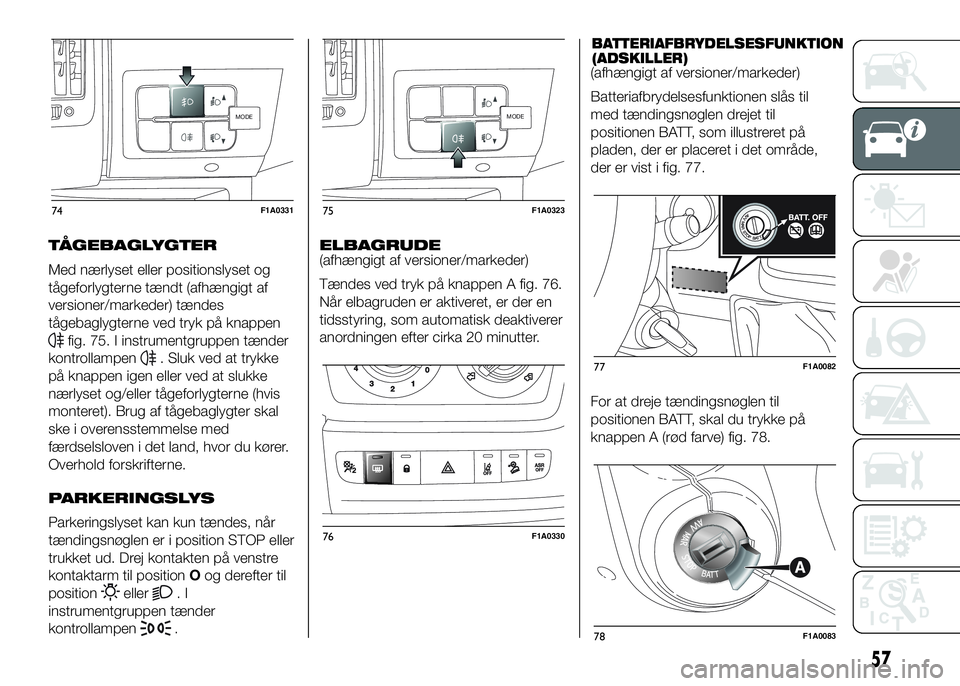

TÅGEBAGLYGTER
Med nærlyset eller positionslyset og
tågeforlygterne tændt (afhængigt af
versioner/markeder) tændes
tågebaglygterne ved tryk på knappen
fig. 75. I instrumentgruppen tænder
kontrollampen
. Sluk ved at trykke
på knappen igen eller ved at slukke
nærlyset og/eller tågeforlygterne (hvis
monteret). Brug af tågebaglygter skal
ske i overensstemmelse med
færdselsloven i det land, hvor du kører.
Overhold forskrifterne.
PARKERINGSLYS
Parkeringslyset kan kun tændes, når
tændingsnøglen er i position STOP eller
trukket ud. Drej kontakten på venstre
kontaktarm til positionOog derefter til
position
eller.I
instrumentgruppen tænder
kontrollampen
.ELBAGRUDE
(afhængigt af versioner/markeder)
Tændes ved tryk på knappen A fig. 76.
Når elbagruden er aktiveret, er der en
tidsstyring, som automatisk deaktiverer
anordningen efter cirka 20 minutter.
BATTERIAFBRYDELSESFUNKTION
(ADSKILLER)
(afhængigt af versioner/markeder)
Batteriafbrydelsesfunktionen slås til
med tændingsnøglen drejet til
positionen BATT, som illustreret på
pladen, der er placeret i det område,
der er vist i fig. 77.
For at dreje tændingsnøglen til
positionen BATT, skal du trykke på
knappen A (rød farve) fig. 78.
MODE
74F1A0331
MODE
75F1A0323
76F1A0330
77F1A0082
78F1A0083
57

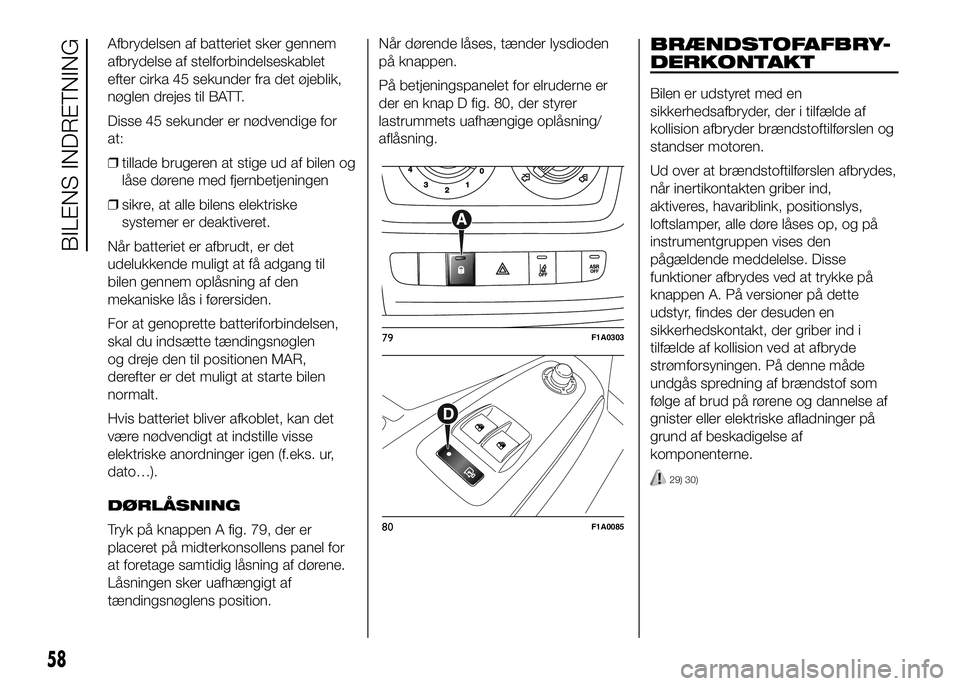

Afbrydelsen af batteriet sker gennem
afbrydelse af stelforbindelseskablet
efter cirka 45 sekunder fra det øjeblik,
nøglen drejes til BATT.
Disse 45 sekunder er nødvendige for
at:
❒tillade brugeren at stige ud af bilen og
låse dørene med fjernbetjeningen
❒sikre, at alle bilens elektriske
systemer er deaktiveret.
Når batteriet er afbrudt, er det
udelukkende muligt at få adgang til
bilen gennem oplåsning af den
mekaniske lås i førersiden.
For at genoprette batteriforbindelsen,
skal du indsætte tændingsnøglen
og dreje den til positionen MAR,
derefter er det muligt at starte bilen
normalt.
Hvis batteriet bliver afkoblet, kan det
være nødvendigt at indstille visse
elektriske anordninger igen (f.eks. ur,
dato…).
DØRLÅSNING
Tryk på knappen A fig. 79, der er
placeret på midterkonsollens panel for
at foretage samtidig låsning af dørene.
Låsningen sker uafhængigt af
tændingsnøglens position.Når dørende låses, tænder lysdioden
på knappen.
På betjeningspanelet for elruderne er
der en knap D fig. 80, der styrer
lastrummets uafhængige oplåsning/
aflåsning.BRÆNDSTOFAFBRY-
DERKONTAKT
Bilen er udstyret med en
sikkerhedsafbryder, der i tilfælde af
kollision afbryder brændstoftilførslen og
standser motoren.
Ud over at brændstoftilførslen afbrydes,
når inertikontakten griber ind,
aktiveres, havariblink, positionslys,
loftslamper, alle døre låses op, og på
instrumentgruppen vises den
pågældende meddelelse. Disse
funktioner afbrydes ved at trykke på
knappen A. På versioner på dette
udstyr, findes der desuden en
sikkerhedskontakt, der griber ind i
tilfælde af kollision ved at afbryde
strømforsyningen. På denne måde
undgås spredning af brændstof som
følge af brud på rørene og dannelse af
gnister eller elektriske afladninger på
grund af beskadigelse af
komponenterne.
29) 30)
79F1A0303
80F1A0085
58
BILENS INDRETNING

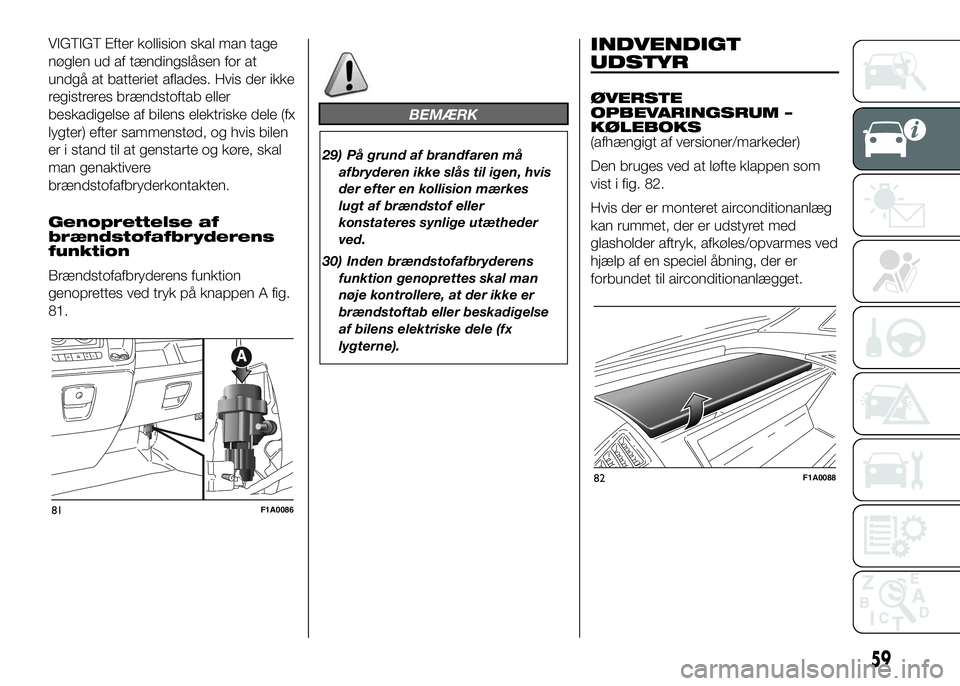

VIGTIGT Efter kollision skal man tage
nøglen ud af tændingslåsen for at
undgå at batteriet aflades. Hvis der ikke
registreres brændstoftab eller
beskadigelse af bilens elektriske dele (fx
lygter) efter sammenstød, og hvis bilen
er i stand til at genstarte og køre, skal
man genaktivere
brændstofafbryderkontakten.
Genoprettelse af
brændstofafbryderens
funktion
Brændstofafbryderens funktion
genoprettes ved tryk på knappen A fig.
81.
BEMÆRK
29) På grund af brandfaren må
afbryderen ikke slås til igen, hvis
der efter en kollision mærkes
lugt af brændstof eller
konstateres synlige utætheder
ved.
30) Inden brændstofafbryderens
funktion genoprettes skal man
nøje kontrollere, at der ikke er
brændstoftab eller beskadigelse
af bilens elektriske dele (fx
lygterne).
INDVENDIGT
UDSTYR
ØVERSTE
OPBEVARINGSRUM –
KØLEBOKS
(afhængigt af versioner/markeder)
Den bruges ved at løfte klappen som
vist i fig. 82.
Hvis der er monteret airconditionanlæg
kan rummet, der er udstyret med
glasholder aftryk, afkøles/opvarmes ved
hjælp af en speciel åbning, der er
forbundet til airconditionanlægget.
81F1A0086
82F1A0088
59

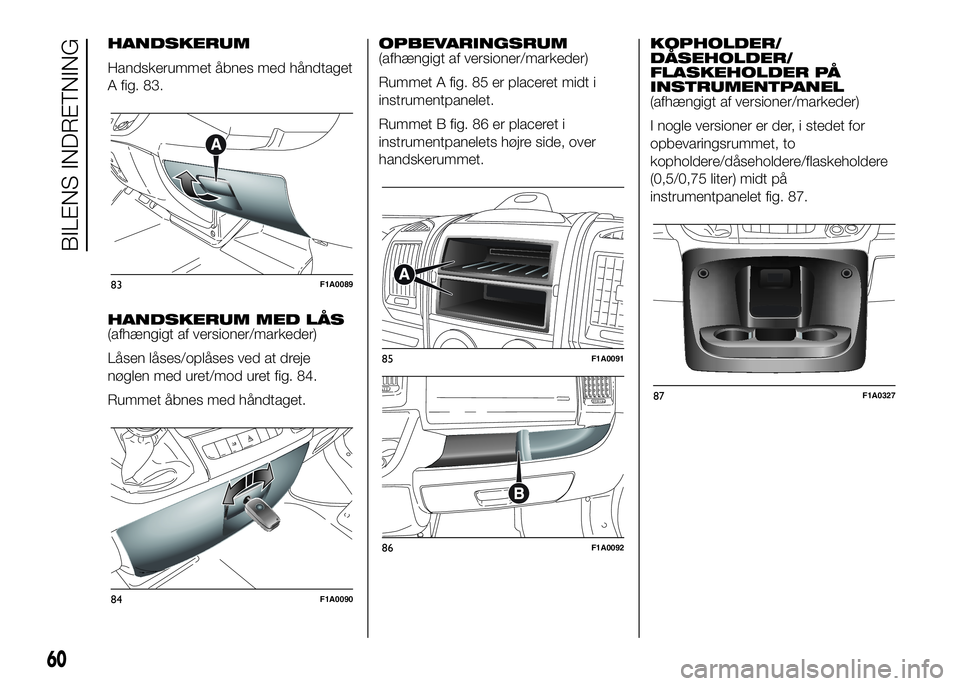

HANDSKERUM
Handskerummet åbnes med håndtaget
A fig. 83.
HANDSKERUM MED LÅS
(afhængigt af versioner/markeder)
Låsen låses/oplåses ved at dreje
nøglen med uret/mod uret fig. 84.
Rummet åbnes med håndtaget.OPBEVARINGSRUM
(afhængigt af versioner/markeder)
Rummet A fig. 85 er placeret midt i
instrumentpanelet.
Rummet B fig. 86 er placeret i
instrumentpanelets højre side, over
handskerummet.KOPHOLDER/
DÅSEHOLDER/
FLASKEHOLDER PÅ
INSTRUMENTPANEL
(afhængigt af versioner/markeder)
I nogle versioner er der, i stedet for
opbevaringsrummet, to
kopholdere/dåseholdere/flaskeholdere
(0,5/0,75 liter) midt på
instrumentpanelet fig. 87.
83F1A0089
84F1A0090
85F1A0091
86F1A0092
87F1A0327
60
BILENS INDRETNING

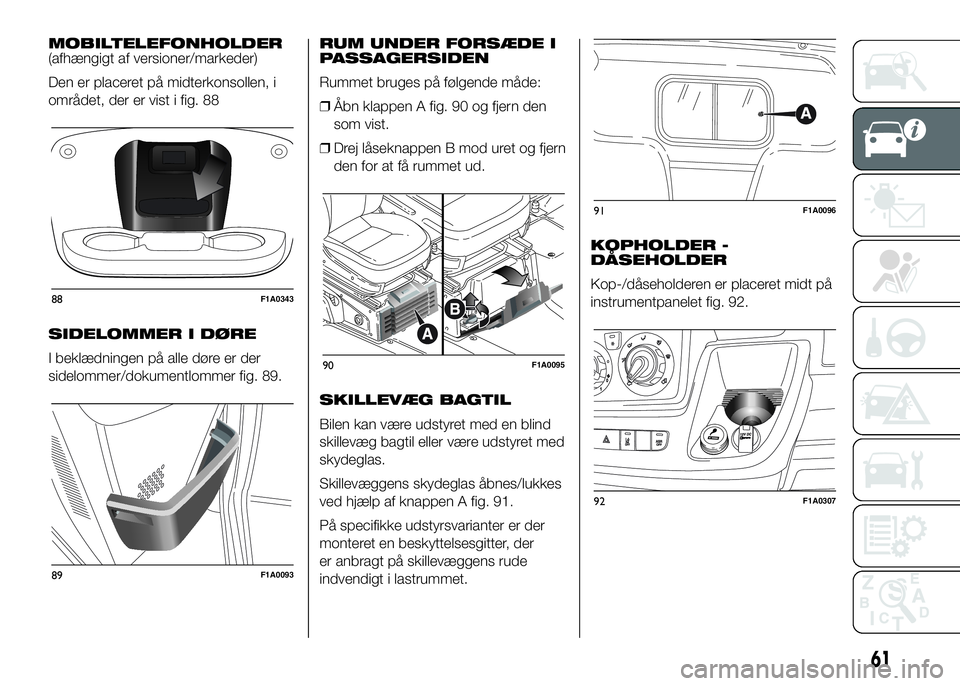

MOBILTELEFONHOLDER
(afhængigt af versioner/markeder)
Den er placeret på midterkonsollen, i
området, der er vist i fig. 88
SIDELOMMER I DØRE
I beklædningen på alle døre er der
sidelommer/dokumentlommer fig. 89.RUM UNDER FORSÆDE I
PASSAGERSIDEN
Rummet bruges på følgende måde:
❒Åbn klappen A fig. 90 og fjern den
som vist.
❒Drej låseknappen B mod uret og fjern
den for at få rummet ud.
SKILLEVÆG BAGTIL
Bilen kan være udstyret med en blind
skillevæg bagtil eller være udstyret med
skydeglas.
Skillevæggens skydeglas åbnes/lukkes
ved hjælp af knappen A fig. 91.
På specifikke udstyrsvarianter er der
monteret en beskyttelsesgitter, der
er anbragt på skillevæggens rude
indvendigt i lastrummet.KOPHOLDER -
DÅSEHOLDER
Kop-/dåseholderen er placeret midt på
instrumentpanelet fig. 92.
88F1A0343
89F1A0093
90F1A0095
91F1A0096
92F1A0307
61

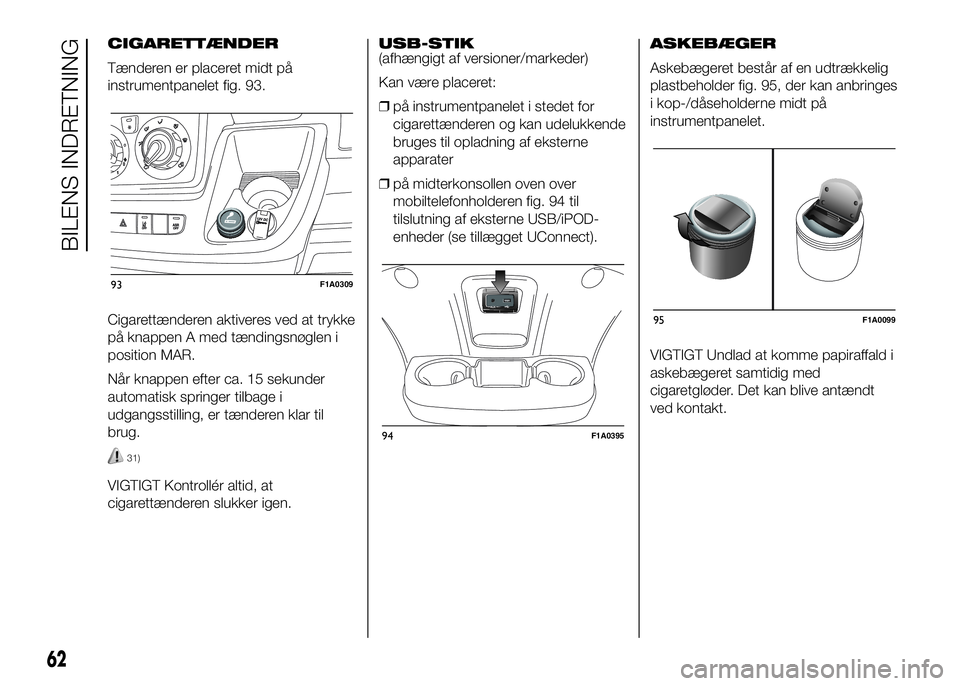

CIGARETTÆNDER
Tænderen er placeret midt på
instrumentpanelet fig. 93.
Cigarettænderen aktiveres ved at trykke
på knappen A med tændingsnøglen i
position MAR.
Når knappen efter ca. 15 sekunder
automatisk springer tilbage i
udgangsstilling, er tænderen klar til
brug.
31)
VIGTIGT Kontrollér altid, at
cigarettænderen slukker igen.USB-STIK
(afhængigt af versioner/markeder)
Kan være placeret:
❒på instrumentpanelet i stedet for
cigarettænderen og kan udelukkende
bruges til opladning af eksterne
apparater
❒på midterkonsollen oven over
mobiltelefonholderen fig. 94 til
tilslutning af eksterne USB/iPOD-
enheder (se tillægget UConnect).ASKEBÆGER
Askebægeret består af en udtrækkelig
plastbeholder fig. 95, der kan anbringes
i kop-/dåseholderne midt på
instrumentpanelet.
VIGTIGT Undlad at komme papiraffald i
askebægeret samtidig med
cigaretgløder. Det kan blive antændt
ved kontakt.
93F1A0309
94F1A0395
95F1A0099
62
BILENS INDRETNING

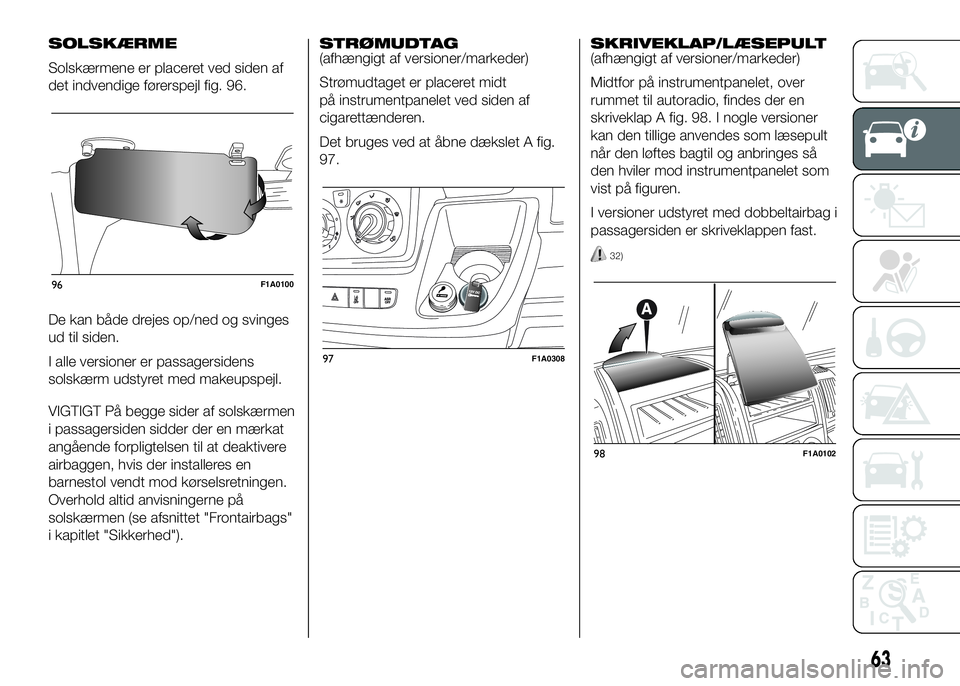

SOLSKÆRME
Solskærmene er placeret ved siden af
det indvendige førerspejl fig. 96.
De kan både drejes op/ned og svinges
ud til siden.
I alle versioner er passagersidens
solskærm udstyret med makeupspejl.
VIGTIGT På begge sider af solskærmen
i passagersiden sidder der en mærkat
angående forpligtelsen til at deaktivere
airbaggen, hvis der installeres en
barnestol vendt mod kørselsretningen.
Overhold altid anvisningerne på
solskærmen (se afsnittet "Frontairbags"
i kapitlet "Sikkerhed").STRØMUDTAG
(afhængigt af versioner/markeder)
Strømudtaget er placeret midt
på instrumentpanelet ved siden af
cigarettænderen.
Det bruges ved at åbne dækslet A fig.
97.SKRIVEKLAP/LÆSEPULT
(afhængigt af versioner/markeder)
Midtfor på instrumentpanelet, over
rummet til autoradio, findes der en
skriveklap A fig. 98. I nogle versioner
kan den tillige anvendes som læsepult
når den løftes bagtil og anbringes så
den hviler mod instrumentpanelet som
vist på figuren.
I versioner udstyret med dobbeltairbag i
passagersiden er skriveklappen fast.
32)
96F1A0100
97F1A0308
98F1A0102
63

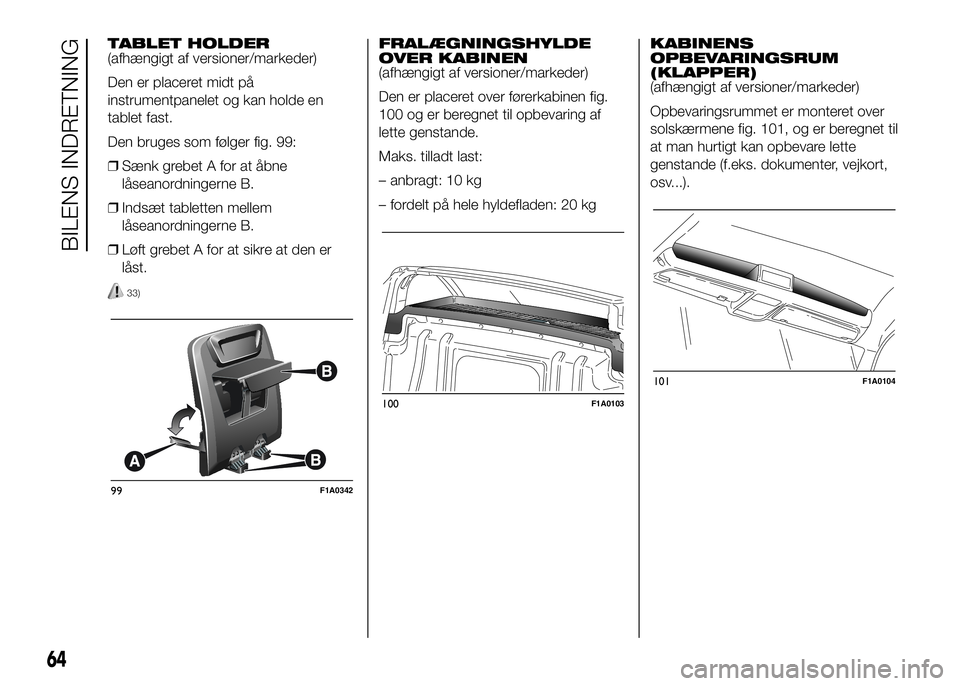

TABLET HOLDER
(afhængigt af versioner/markeder)
Den er placeret midt på
instrumentpanelet og kan holde en
tablet fast.
Den bruges som følger fig. 99:
❒Sænk grebet A for at åbne
låseanordningerne B.
❒Indsæt tabletten mellem
låseanordningerne B.
❒Løft grebet A for at sikre at den er
låst.
33)
FRALÆGNINGSHYLDE
OVER KABINEN
(afhængigt af versioner/markeder)
Den er placeret over førerkabinen fig.
100 og er beregnet til opbevaring af
lette genstande.
Maks. tilladt last:
– anbragt: 10 kg
– fordelt på hele hyldefladen: 20 kgKABINENS
OPBEVARINGSRUM
(KLAPPER)
(afhængigt af versioner/markeder)
Opbevaringsrummet er monteret over
solskærmene fig. 101, og er beregnet til
at man hurtigt kan opbevare lette
genstande (f.eks. dokumenter, vejkort,
osv...).
99F1A0342
100F1A0103
101F1A0104
64
BILENS INDRETNING

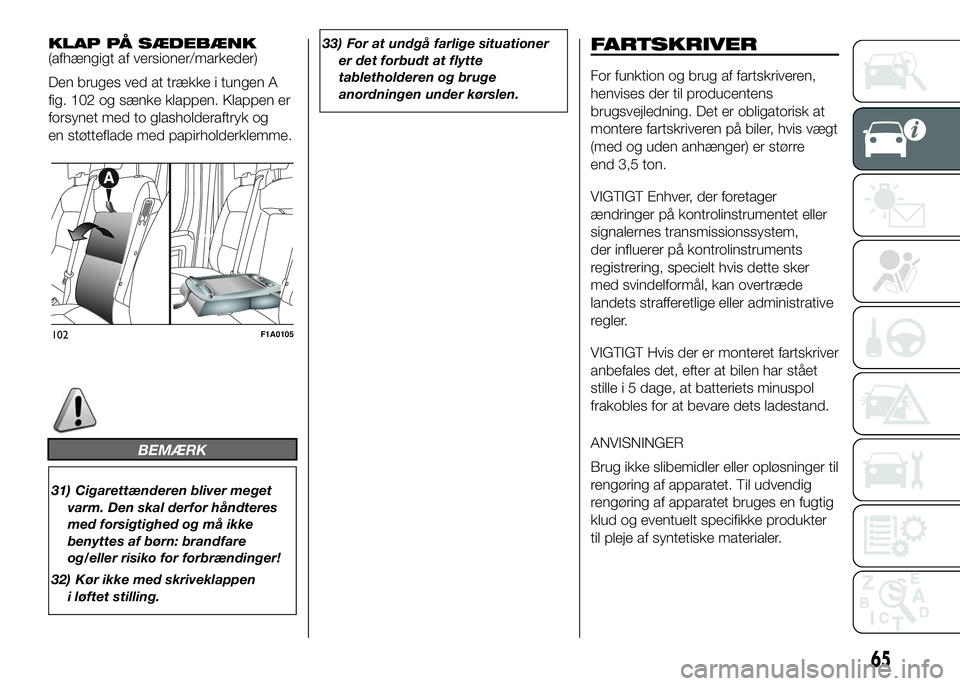

KLAP PÅ SÆDEBÆNK
(afhængigt af versioner/markeder)
Den bruges ved at trække i tungen A
fig. 102 og sænke klappen. Klappen er
forsynet med to glasholderaftryk og
en støtteflade med papirholderklemme.
BEMÆRK
31) Cigarettænderen bliver meget
varm. Den skal derfor håndteres
med forsigtighed og må ikke
benyttes af børn: brandfare
og/eller risiko for forbrændinger!
32) Kør ikke med skriveklappen
i løftet stilling.33) For at undgå farlige situationer
er det forbudt at flytte
tabletholderen og bruge
anordningen under kørslen.
FARTSKRIVER
For funktion og brug af fartskriveren,
henvises der til producentens
brugsvejledning. Det er obligatorisk at
montere fartskriveren på biler, hvis vægt
(med og uden anhænger) er større
end 3,5 ton.
VIGTIGT Enhver, der foretager
ændringer på kontrolinstrumentet eller
signalernes transmissionssystem,
der influerer på kontrolinstruments
registrering, specielt hvis dette sker
med svindelformål, kan overtræde
landets strafferetlige eller administrative
regler.
VIGTIGT Hvis der er monteret fartskriver
anbefales det, efter at bilen har stået
stille i 5 dage, at batteriets minuspol
frakobles for at bevare dets ladestand.
ANVISNINGER
Brug ikke slibemidler eller opløsninger til
rengøring af apparatet. Til udvendig
rengøring af apparatet bruges en fugtig
klud og eventuelt specifikke produkter
til pleje af syntetiske materialer.
102F1A0105
65

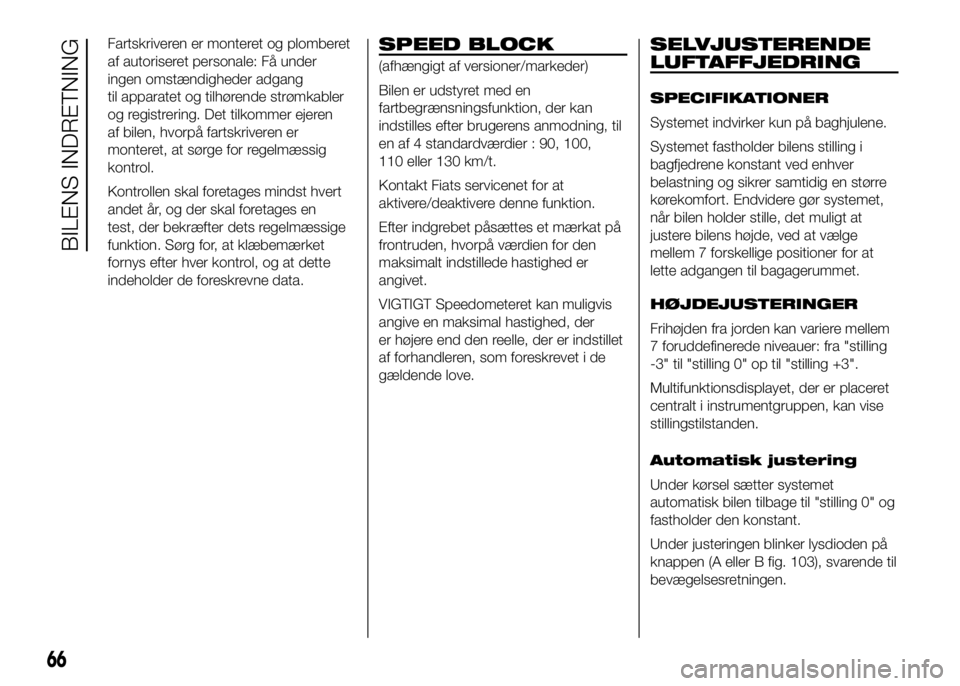

Fartskriveren er monteret og plomberet
af autoriseret personale: Få under
ingen omstændigheder adgang
til apparatet og tilhørende strømkabler
og registrering. Det tilkommer ejeren
af bilen, hvorpå fartskriveren er
monteret, at sørge for regelmæssig
kontrol.
Kontrollen skal foretages mindst hvert
andet år, og der skal foretages en
test, der bekræfter dets regelmæssige
funktion. Sørg for, at klæbemærket
fornys efter hver kontrol, og at dette
indeholder de foreskrevne data.SPEED BLOCK
(afhængigt af versioner/markeder)
Bilen er udstyret med en
fartbegrænsningsfunktion, der kan
indstilles efter brugerens anmodning, til
en af 4 standardværdier : 90, 100,
110 eller 130 km/t.
Kontakt Fiats servicenet for at
aktivere/deaktivere denne funktion.
Efter indgrebet påsættes et mærkat på
frontruden, hvorpå værdien for den
maksimalt indstillede hastighed er
angivet.
VIGTIGT Speedometeret kan muligvis
angive en maksimal hastighed, der
er højere end den reelle, der er indstillet
af forhandleren, som foreskrevet i de
gældende love.
SELVJUSTERENDE
LUFTAFFJEDRING
SPECIFIKATIONER
Systemet indvirker kun på baghjulene.
Systemet fastholder bilens stilling i
bagfjedrene konstant ved enhver
belastning og sikrer samtidig en større
kørekomfort. Endvidere gør systemet,
når bilen holder stille, det muligt at
justere bilens højde, ved at vælge
mellem 7 forskellige positioner for at
lette adgangen til bagagerummet.
HØJDEJUSTERINGER
Frihøjden fra jorden kan variere mellem
7 foruddefinerede niveauer: fra "stilling
-3" til "stilling 0" op til "stilling +3".
Multifunktionsdisplayet, der er placeret
centralt i instrumentgruppen, kan vise
stillingstilstanden.
Automatisk justering
Under kørsel sætter systemet
automatisk bilen tilbage til "stilling 0" og
fastholder den konstant.
Under justeringen blinker lysdioden på
knappen (A eller B fig. 103), svarende til
bevægelsesretningen.
66
BILENS INDRETNING
