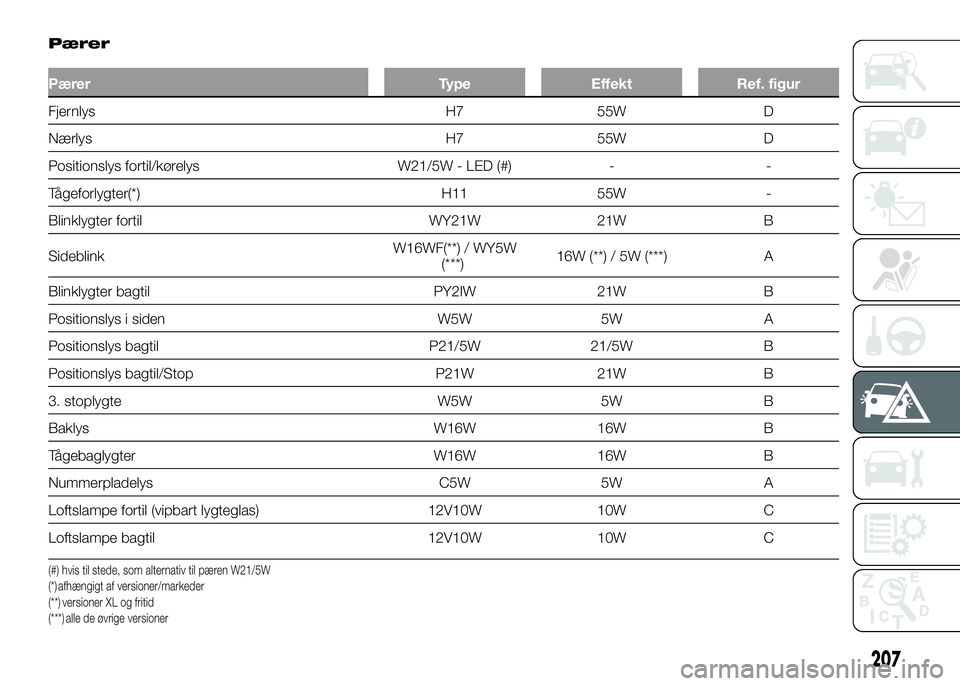

Pærer
Pærer Type Effekt Ref. figur
Fjernlys H7 55W D
Nærlys H7 55W D
Positionslys fortil/kørelys W21/5W - LED (#) - -
Tågeforlygter(*) H11 55W -
Blinklygter fortil WY21W 21W B
SideblinkW16WF(**) / WY5W
(***)16W (**) / 5W (***) A
Blinklygter bagtil PY2IW 21W B
Positionslys i siden W5W 5W A
Positionslys bagtil P21/5W 21/5W B
Positionslys bagtil/Stop P21W 21W B
3. stoplygte W5W 5W B
Baklys W16W 16W B
Tågebaglygter W16W 16W B
Nummerpladelys C5W 5W A
Loftslampe fortil (vipbart lygteglas) 12V10W 10W C
Loftslampe bagtil 12V10W 10W C
(#) hvis til stede, som alternativ til pæren W21/5W
(*) afhængigt af versioner/markeder
(**) versioner XL og fritid
(***) alle de øvrige versioner
207

UDSKIFTNING AF
UDVENDIG PÆRE
Angående type og effekt af de
forskellige pærer, se ”Udskiftning af en
pære” i det foregående.

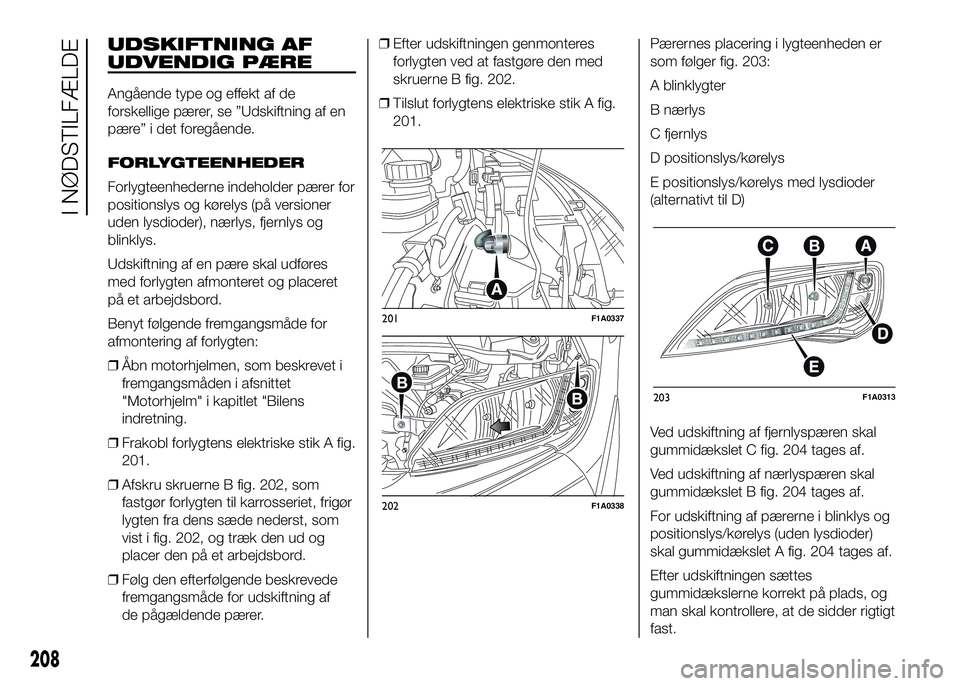

FORLYGTEENHEDER
Forlygteenhederne indeholder pærer for
positionslys og kørelys (på versioner
uden lysdioder), nærlys, fjernlys og
blinklys.
Udskiftning af en pære skal udføres
med forlygten afmonteret og placeret
på et arbejdsbord.
Benyt følgende fremgangsmåde for
afmontering af forlygten:
❒Åbn motorhjelmen, som beskrevet i
fremgangsmåden i afsnittet
"Motorhjelm" i kapitlet "Bilens
indretning.
❒Frakobl forlygtens elektriske stik A fig.
201.
❒Afskru skruerne B fig. 202, som
fastgør forlygten til karrosseriet, frigør
lygten fra dens sæde nederst, som
vist i fig. 202, og træk den ud og
placer den på et arbejdsbord.
❒Følg den efterfølgende beskrevede
fremgangsmåde for udskiftning af
de pågældende pærer.❒Efter udskiftningen genmonteres
forlygten ved at fastgøre den med
skruerne B fig. 202.
❒Tilslut forlygtens elektriske stik A fig.
201.Pærernes placering i lygteenheden er
som følger fig. 203:
A blinklygter
B nærlys
C fjernlys
D positionslys/kørelys
E positionslys/kørelys med lysdioder
(alternativt til D)
Ved udskiftning af fjernlyspæren skal
gummidækslet C fig. 204 tages af.
Ved udskiftning af nærlyspæren skal
gummidækslet B fig. 204 tages af.
For udskiftning af pærerne i blinklys og
positionslys/kørelys (uden lysdioder)
skal gummidækslet A fig. 204 tages af.
Efter udskiftningen sættes
gummidækslerne korrekt på plads, og
man skal kontrollere, at de sidder rigtigt
fast.
201F1A0337
202F1A0338
203F1A0313
208

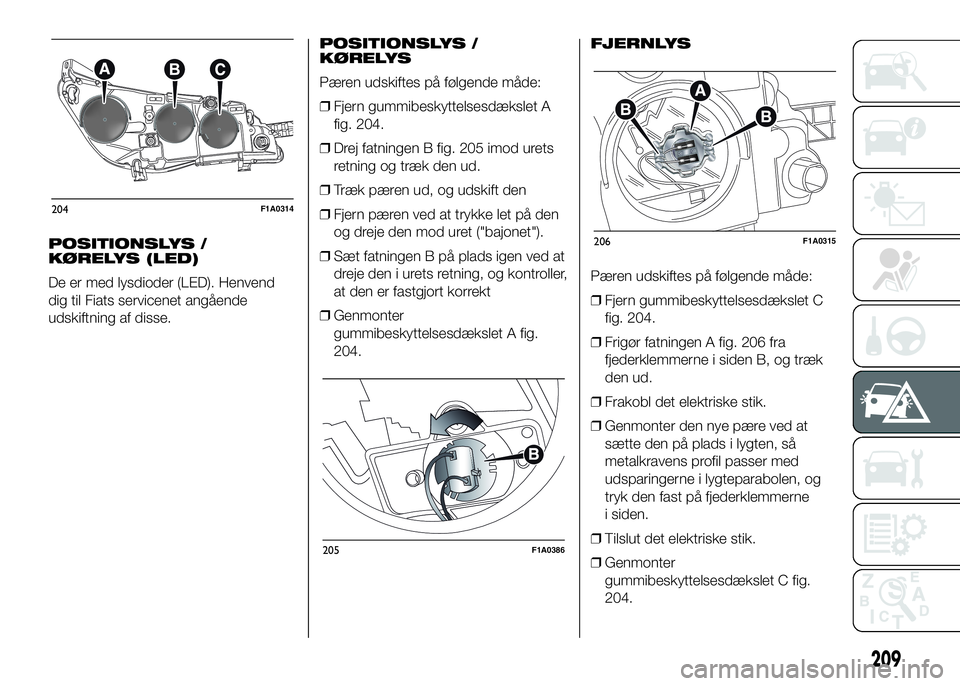

I NØDSTILFÆLDE

POSITIONSLYS /
KØRELYS (LED)
De er med lysdioder (LED). Henvend
dig til Fiats servicenet angående
udskiftning af disse.POSITIONSLYS /
KØRELYS
Pæren udskiftes på følgende måde:
❒Fjern gummibeskyttelsesdækslet A
fig. 204.
❒Drej fatningen B fig. 205 imod urets
retning og træk den ud.
❒Træk pæren ud, og udskift den
❒Fjern pæren ved at trykke let på den
og dreje den mod uret ("bajonet").
❒Sæt fatningen B på plads igen ved at
dreje den i urets retning, og kontroller,
at den er fastgjort korrekt
❒Genmonter
gummibeskyttelsesdækslet A fig.
204.FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern gummibeskyttelsesdækslet C
fig. 204.
❒Frigør fatningen A fig. 206 fra
fjederklemmerne i siden B, og træk
den ud.
❒Frakobl det elektriske stik.
❒Genmonter den nye pære ved at
sætte den på plads i lygten, så
metalkravens profil passer med
udsparingerne i lygteparabolen, og
tryk den fast på fjederklemmerne
i siden.
❒Tilslut det elektriske stik.
❒Genmonter
gummibeskyttelsesdækslet C fig.
204.
204F1A0314
205F1A0386
206F1A0315
209

NÆRLYS
Med glødepærer

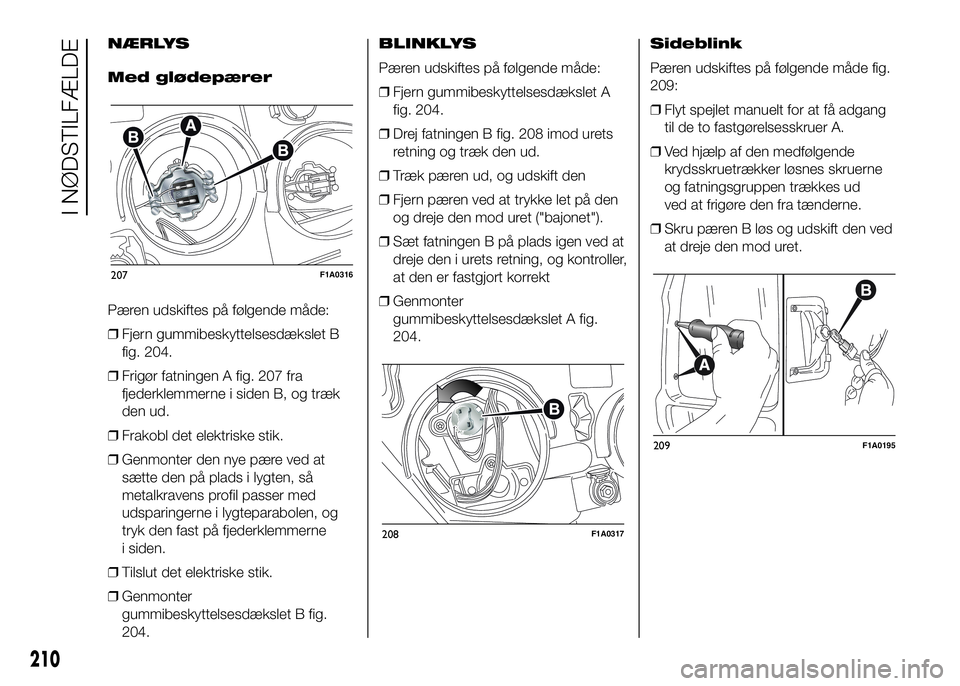

Pæren udskiftes på følgende måde:
❒Fjern gummibeskyttelsesdækslet B
fig. 204.
❒Frigør fatningen A fig. 207 fra
fjederklemmerne i siden B, og træk
den ud.
❒Frakobl det elektriske stik.
❒Genmonter den nye pære ved at
sætte den på plads i lygten, så
metalkravens profil passer med
udsparingerne i lygteparabolen, og
tryk den fast på fjederklemmerne
i siden.
❒Tilslut det elektriske stik.
❒Genmonter
gummibeskyttelsesdækslet B fig.
204.BLINKLYS
Pæren udskiftes på følgende måde:
❒Fjern gummibeskyttelsesdækslet A
fig. 204.
❒Drej fatningen B fig. 208 imod urets
retning og træk den ud.
❒Træk pæren ud, og udskift den
❒Fjern pæren ved at trykke let på den
og dreje den mod uret ("bajonet").
❒Sæt fatningen B på plads igen ved at
dreje den i urets retning, og kontroller,
at den er fastgjort korrekt
❒Genmonter
gummibeskyttelsesdækslet A fig.
204.Sideblink
Pæren udskiftes på følgende måde fig.
209:
❒Flyt spejlet manuelt for at få adgang
til de to fastgørelsesskruer A.
❒Ved hjælp af den medfølgende
krydsskruetrækker løsnes skruerne
og fatningsgruppen trækkes ud
ved at frigøre den fra tænderne.
❒Skru pæren B løs og udskift den ved
at dreje den mod uret.
207F1A0316
208F1A0317
209F1A0195
210
I NØDSTILFÆLDE

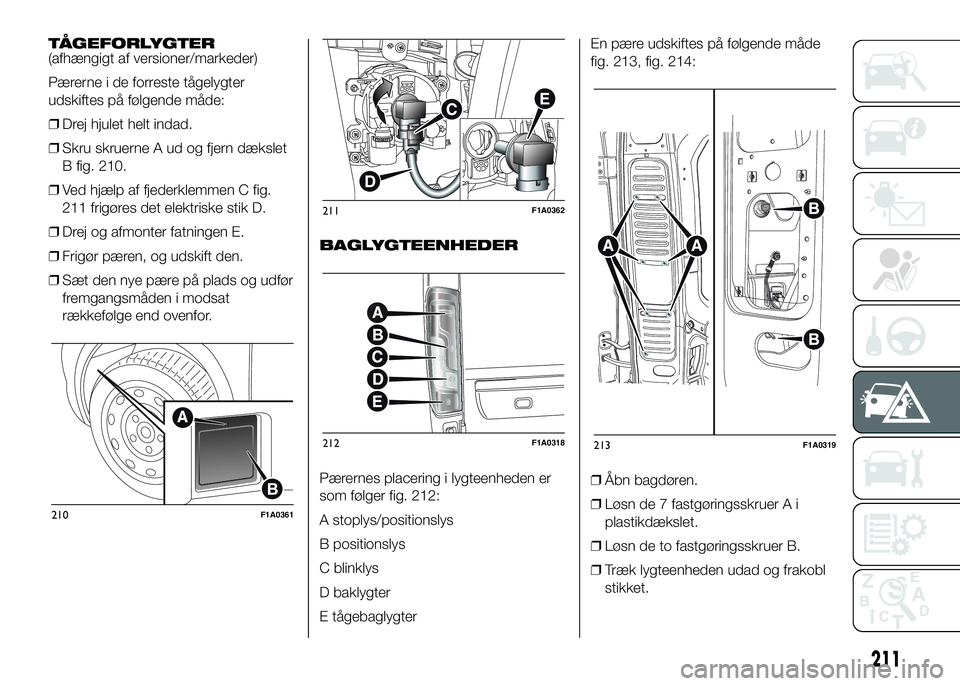

TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pærerne i de forreste tågelygter
udskiftes på følgende måde:
❒Drej hjulet helt indad.
❒Skru skruerne A ud og fjern dækslet
B fig. 210.
❒Ved hjælp af fjederklemmen C fig.
211 frigøres det elektriske stik D.
❒Drej og afmonter fatningen E.
❒Frigør pæren, og udskift den.
❒Sæt den nye pære på plads og udfør
fremgangsmåden i modsat
rækkefølge end ovenfor.BAGLYGTEENHEDER
Pærernes placering i lygteenheden er
som følger fig. 212:
A stoplys/positionslys
B positionslys
C blinklys
D baklygter
E tågebaglygterEn pære udskiftes på følgende måde

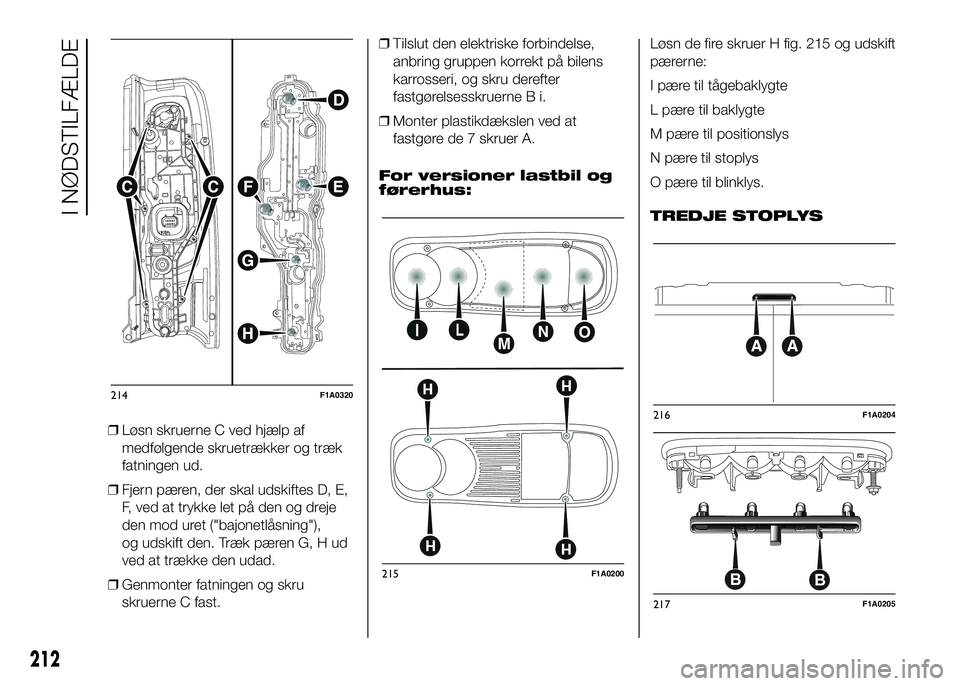

fig. 213, fig. 214:
❒Åbn bagdøren.
❒Løsn de 7 fastgøringsskruer A i
plastikdækslet.
❒Løsn de to fastgøringsskruer B.
❒Træk lygteenheden udad og frakobl
stikket.
210F1A0361
211F1A0362
212F1A0318213F1A0319
211

❒Løsn skruerne C ved hjælp af
medfølgende skruetrækker og træk
fatningen ud.
❒Fjern pæren, der skal udskiftes D, E,
F, ved at trykke let på den og dreje
den mod uret ("bajonetlåsning"),
og udskift den. Træk pæren G, H ud
ved at trække den udad.
❒Genmonter fatningen og skru
skruerne C fast.❒Tilslut den elektriske forbindelse,
anbring gruppen korrekt på bilens
karrosseri, og skru derefter
fastgørelsesskruerne B i.
❒Monter plastikdækslen ved at
fastgøre de 7 skruer A.
For versioner lastbil og
førerhus:Løsn de fire skruer H fig. 215 og udskift
pærerne:
I pære til tågebaklygte
L pære til baklygte
M pære til positionslys
N pære til stoplys
O pære til blinklys.
TREDJE STOPLYS
214F1A0320
215F1A0200
216F1A0204
217F1A0205
212
I NØDSTILFÆLDE

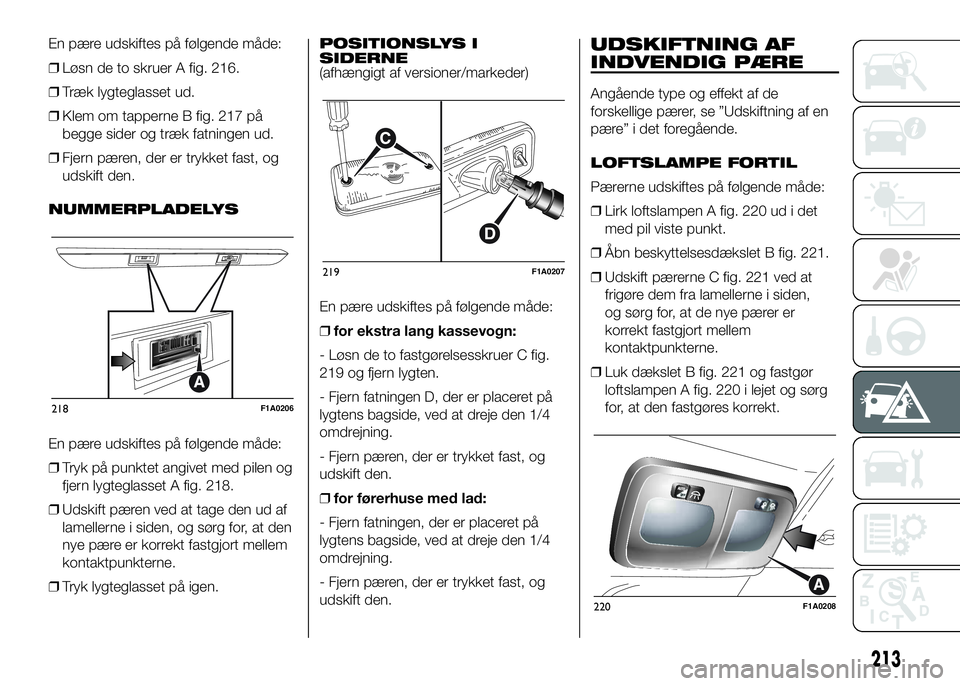

En pære udskiftes på følgende måde:
❒Løsn de to skruer A fig. 216.
❒Træk lygteglasset ud.
❒Klem om tapperne B fig. 217 på
begge sider og træk fatningen ud.
❒Fjern pæren, der er trykket fast, og
udskift den.
NUMMERPLADELYS
En pære udskiftes på følgende måde:
❒Tryk på punktet angivet med pilen og
fjern lygteglasset A fig. 218.
❒Udskift pæren ved at tage den ud af
lamellerne i siden, og sørg for, at den
nye pære er korrekt fastgjort mellem
kontaktpunkterne.
❒Tryk lygteglasset på igen.POSITIONSLYS I
SIDERNE
(afhængigt af versioner/markeder)
En pære udskiftes på følgende måde:
❒for ekstra lang kassevogn:
- Løsn de to fastgørelsesskruer C fig.
219 og fjern lygten.
- Fjern fatningen D, der er placeret på
lygtens bagside, ved at dreje den 1/4
omdrejning.
- Fjern pæren, der er trykket fast, og
udskift den.
❒for førerhuse med lad:
- Fjern fatningen, der er placeret på
lygtens bagside, ved at dreje den 1/4
omdrejning.
- Fjern pæren, der er trykket fast, og
udskift den.UDSKIFTNING AF
INDVENDIG PÆRE
Angående type og effekt af de
forskellige pærer, se ”Udskiftning af en
pære” i det foregående.
LOFTSLAMPE FORTIL
Pærerne udskiftes på følgende måde:
❒Lirk loftslampen A fig. 220 ud i det
med pil viste punkt.
❒Åbn beskyttelsesdækslet B fig. 221.
❒Udskift pærerne C fig. 221 ved at
frigøre dem fra lamellerne i siden,
og sørg for, at de nye pærer er
korrekt fastgjort mellem
kontaktpunkterne.
❒Luk dækslet B fig. 221 og fastgør
loftslampen A fig. 220 i lejet og sørg
for, at den fastgøres korrekt.
218F1A0206
219F1A0207
220F1A0208
213

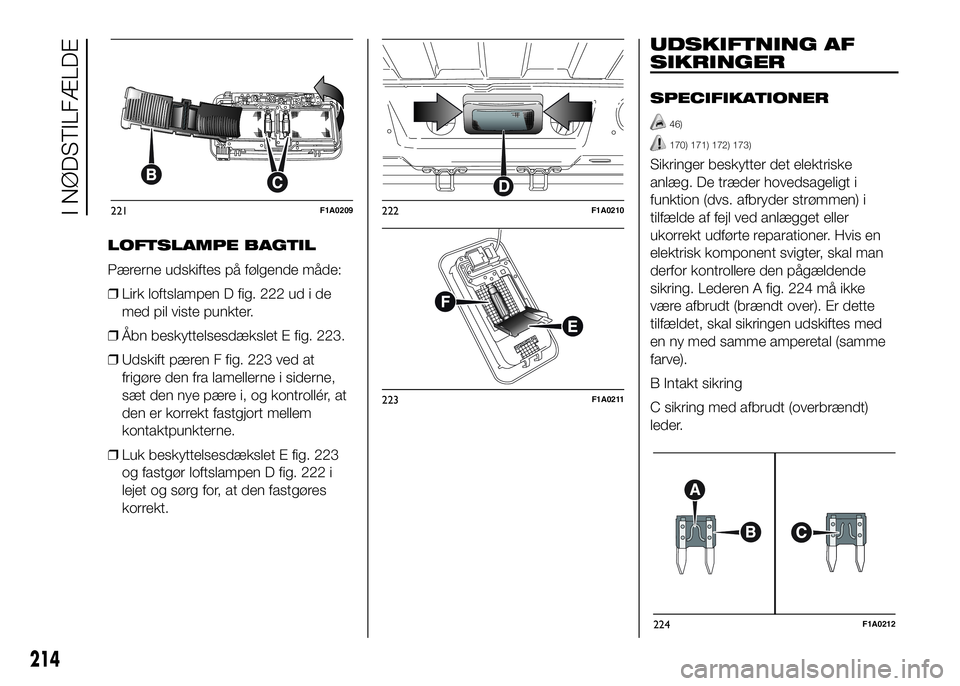

LOFTSLAMPE BAGTIL
Pærerne udskiftes på følgende måde:
❒Lirk loftslampen D fig. 222 ud i de
med pil viste punkter.
❒Åbn beskyttelsesdækslet E fig. 223.
❒Udskift pæren F fig. 223 ved at
frigøre den fra lamellerne i siderne,
sæt den nye pære i, og kontrollér, at
den er korrekt fastgjort mellem
kontaktpunkterne.
❒Luk beskyttelsesdækslet E fig. 223
og fastgør loftslampen D fig. 222 i
lejet og sørg for, at den fastgøres
korrekt.
.
UDSKIFTNING AF
SIKRINGER
SPECIFIKATIONER
46)
170) 171) 172) 173)
Sikringer beskytter det elektriske
anlæg. De træder hovedsageligt i
funktion (dvs. afbryder strømmen) i
tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer. Hvis en
elektrisk komponent svigter, skal man
derfor kontrollere den pågældende
sikring. Lederen A fig. 224 må ikke
være afbrudt (brændt over). Er dette
tilfældet, skal sikringen udskiftes med
en ny med samme amperetal (samme
farve).
B Intakt sikring
C sikring med afbrudt (overbrændt)
leder.
221F1A0209222F1A0210
223F1A0211
224F1A0212
214
I NØDSTILFÆLDE

SIKRINGERNES
PLACERING

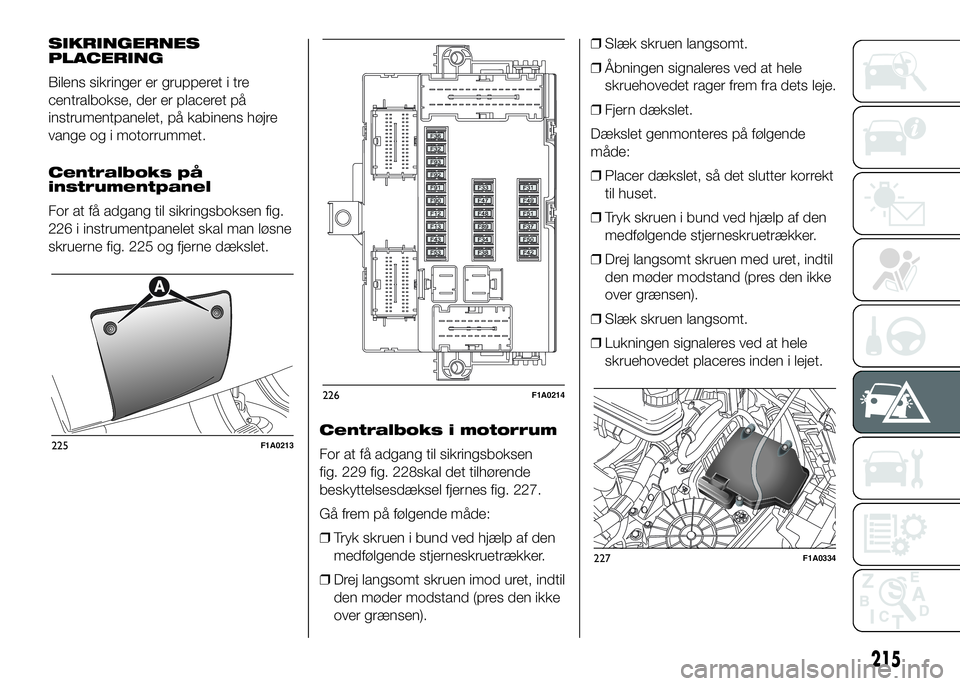

Bilens sikringer er grupperet i tre
centralbokse, der er placeret på
instrumentpanelet, på kabinens højre
vange og i motorrummet.
Centralboks på
instrumentpanel
For at få adgang til sikringsboksen fig.
226 i instrumentpanelet skal man løsne
skruerne fig. 225 og fjerne dækslet.
Centralboks i motorrum
For at få adgang til sikringsboksen
fig. 229 fig. 228skal det tilhørende
beskyttelsesdæksel fjernes fig. 227.
Gå frem på følgende måde:
❒Tryk skruen i bund ved hjælp af den
medfølgende stjerneskruetrækker.
❒Drej langsomt skruen imod uret, indtil
den møder modstand (pres den ikke
over grænsen).❒Slæk skruen langsomt.
❒Åbningen signaleres ved at hele
skruehovedet rager frem fra dets leje.
❒Fjern dækslet.
Dækslet genmonteres på følgende
måde:
❒Placer dækslet, så det slutter korrekt
til huset.
❒Tryk skruen i bund ved hjælp af den
medfølgende stjerneskruetrækker.
❒Drej langsomt skruen med uret, indtil
den møder modstand (pres den ikke
over grænsen).
❒Slæk skruen langsomt.
❒Lukningen signaleres ved at hele
skruehovedet placeres inden i lejet.
225F1A0213
226F1A0214
227F1A0334
215

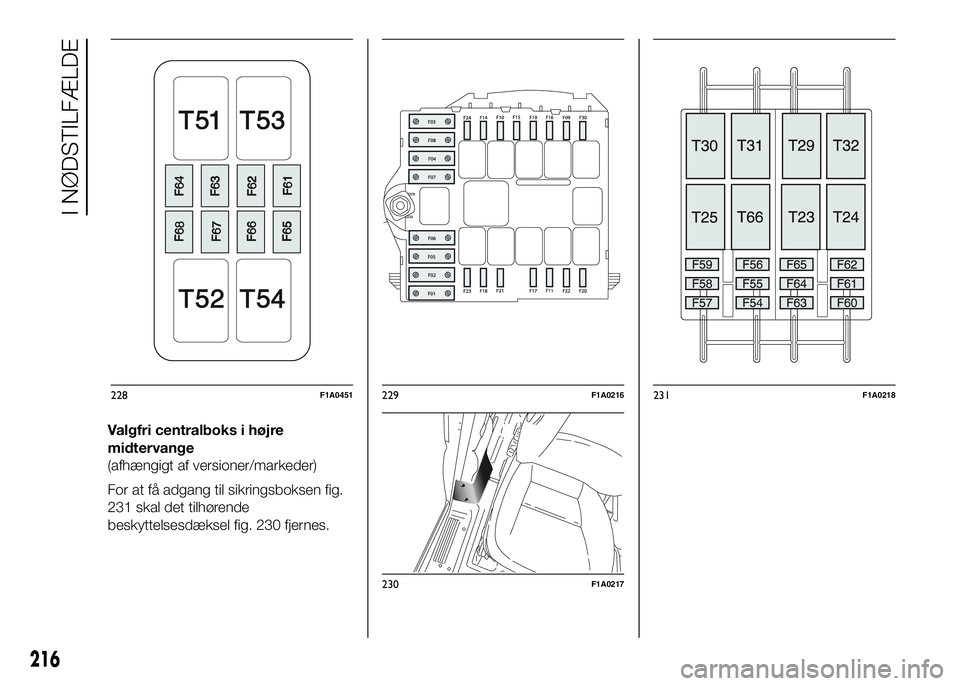

Valgfri centralboks i højre
midtervange
(afhængigt af versioner/markeder)
For at få adgang til sikringsboksen fig.
231 skal det tilhørende
beskyttelsesdæksel fig. 230 fjernes.
228F1A0451229F1A0216
230F1A0217
231F1A0218
216
