Door knop A minder dan 1 seconde in
te drukken, wordt het volgende hogere
niveau geselecteerd. Door knop A
langer dan 1 seconde ingedrukt
te houden, wordt rechtstreeks het
maximumniveau geselecteerd:
"rij-instelling +3".
Door knop B minder dan 1 seconde in
te drukken, wordt het volgende lagere
niveau geselecteerd. Door knop B
langer dan 1 seconde ingedrukt
te houden, wordt rechtstreeks het
minimumniveau geselecteerd:
"rij-instelling -3".
Tijdens de regeling knippert de led op
de knop (A of B) die overeenkomt
met de rijrichting.
Als na bediening van een knop de led
blijft branden (gedurende ongeveer
5 seconden) in plaats van te knipperen,
dan betekent dit dat de regeling tijdelijk
niet beschikbaar is.Mogelijke oorzaken kunnen zijn:
onvoldoende luchtreserve: de functie
wordt hersteld door de motor te
starten;
het systeem heeft een
drempelbedrijfstemperatuur bereikt:
wacht enkele minuten om het te laten
afkoelen voordat de knoppen weer
worden bediend.
Het niveau dat geselecteerd is bij
stilstaand voertuig wordt gehandhaafd
tot een snelheid van ongeveer 20 km/h;
wanneer deze snelheid wordt
overschreden, zal het systeem het
normale niveau automatisch herstellen:
"rij-instelling 0".
BELANGRIJK
5)Controleer, alvorens handmatig te
regelen met geopende portieren, of er
voldoende ruimte rond het voertuig is voor
een dergelijke handeling.
74F1A0170
49

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.EOBD-SYSTEEM ............................ 52
BEDIENINGSPANEEL EN
BOORDINSTRUMENTEN ................ 53
DISPLAY ........................................ 55
TRIP COMPUTER ........................... 57
LAMPJES EN BERICHTEN ............. 59
- LAAG REMVLOEISTOFNIVEAU/
HANDREM AANGETROKKEN ............ 59
- STORING EBD ................................. 60
- STORING AIRBAGSYSTEEM ........... 60
- GORDELVERKLIKKER ..................... 61
- TE HOGE
KOELVLOEISTOFTEMPERATUUR ...... 62
- LAADSTROOM ACCU
ONVOLDOENDE ................................ 62
- MOTOROLIEDRUK TE LAAG ........... 63
-MOTOROLIE VERSLECHTERD ......... 63
-PORTIEREN/LAADRUIMTE NIET
GOED GESLOTEN ............................. 64
-STORING STUURBEKRACHTIGING . 64
- STORING AUTOMATISCHE
NIVEAUREGELING ............................. 64
- STORING EOBD/INSPUIT-
SYSTEEM ........................................... 66
-STORING
UREUM-INSPUITSYSTEEM ................ 67
-STORING ABS .................................. 67
- BRANDSTOFRESERVE .................... 68
-STORING VOORGLOEIBOUGIES /
VOORGLOEISYSTEEM ...................... 68
-WAARSCHUWING LAAG NIVEAU
ADDITIEF DIESELEMISSIE (UREUM) .. 69
-STORING STARTBLOKKERING -
FIAT CODE ......................................... 69
-MISTACHTERLICHTEN ..................... 69- ALGEMENE
STORINGSWAARSCHUWING ............ 70
-DPF (ROETFILTER) WORDT
SCHOONGEMAAKT ........................... 71
- REMBLOKSLIJTAGE ........................ 72
-DRIVING ADVISOR ........................... 72
- TPMS ............................................... 73
-DIMLICHT ......................................... 74
-FOLLOW ME HOME ......................... 74
- RICHTINGAANWIJZER LINKS .......... 74
- RICHTINGAANWIJZER RECHTS ...... 74
- MISTLAMPEN .................................. 75
- CRUISE CONTROL .......................... 75
- SPEED LIMITER ............................... 75
- AUTOMATISCH GROOTLICHT ........ 75
- GROOTLICHT .................................. 76
-"UP" FUNCTIE .................................. 76
-STORING BUITENVERLICHTING ...... 77
-DEFECT
WAARSCHUWINGSLAMPJE LAGE
MOTOROLIEDRUK.............................. 77
-STORING REMLICHTEN ................... 77
-STORING AUTOMATISME
GROOTLICHT KOPLAMPEN .............. 78
-KANS OP GLAD WEGDEK ................ 78
-SNELHEIDSLIMIET
OVERSCHREDEN .............................. 78
-GEPROGRAMMEERD
ONDERHOUD .................................... 78
-BRANDSTOFNOODSCHAKELAAR IN
WERKING GETREDEN ....................... 79
-INDICATIE STORING
COMFORT-MATIC-SYSTEEM .............. 79
-STORING PARKEERSENSOR ........... 79
-STORING SYSTEEM DRIVING
ADVISOR ............................................ 79
50
KENNISMAKING MET HET INSTRUMENTENPANEEL

-STORING TRAFFIC SIGN
RECOGNITION ................................... 79
-BEPERKTE ACTIERADIUS ................ 80
-START&STOPSYSTEEM
INSCHAKELEN/UITSCHAKELEN ....... 80
-STORING START&STOP ................... 80
-WAARSCHUWING LAAG NIVEAU
ADDITIEF DIESELEMISSIE (UREUM) .. 81
-WATER IN DIESELFILTER
(Dieselversies) ..................................... 81
51

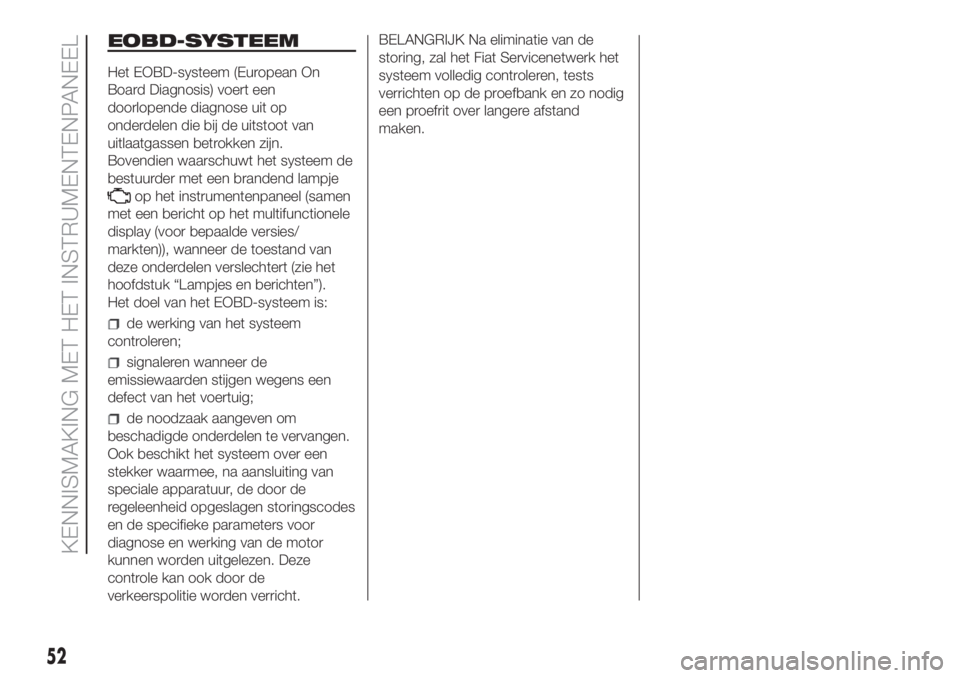

EOBD-SYSTEEM
Het EOBD-systeem (European On
Board Diagnosis) voert een
doorlopende diagnose uit op
onderdelen die bij de uitstoot van
uitlaatgassen betrokken zijn.
Bovendien waarschuwt het systeem de
bestuurder met een brandend lampje
op het instrumentenpaneel (samen
met een bericht op het multifunctionele
display (voor bepaalde versies/
markten)), wanneer de toestand van
deze onderdelen verslechtert (zie het
hoofdstuk “Lampjes en berichten”).
Het doel van het EOBD-systeem is:
de werking van het systeem
controleren;
signaleren wanneer de
emissiewaarden stijgen wegens een
defect van het voertuig;
de noodzaak aangeven om
beschadigde onderdelen te vervangen.
Ook beschikt het systeem over een
stekker waarmee, na aansluiting van
speciale apparatuur, de door de
regeleenheid opgeslagen storingscodes
en de specifieke parameters voor
diagnose en werking van de motor
kunnen worden uitgelezen. Deze
controle kan ook door de
verkeerspolitie worden verricht.BELANGRIJK Na eliminatie van de
storing, zal het Fiat Servicenetwerk het
systeem volledig controleren, tests
verrichten op de proefbank en zo nodig
een proefrit over langere afstand
maken.
52
KENNISMAKING MET HET INSTRUMENTENPANEEL

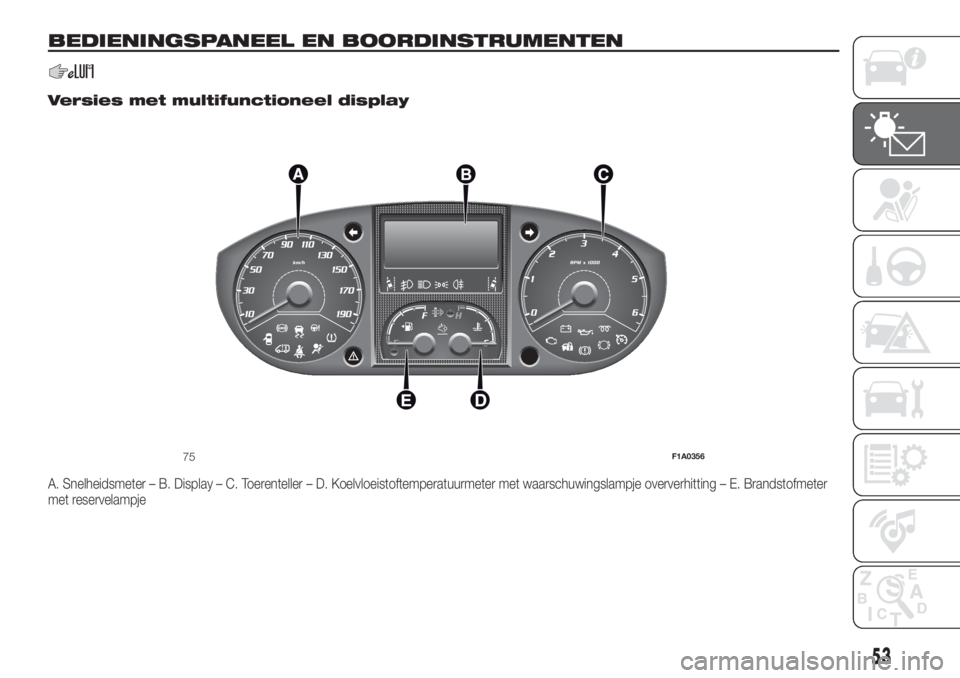

BEDIENINGSPANEEL EN BOORDINSTRUMENTEN
.
Versies met multifunctioneel display
A. Snelheidsmeter – B. Display – C. Toerenteller – D. Koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting – E. Brandstofmeter
met reservelampje
75F1A0356
53

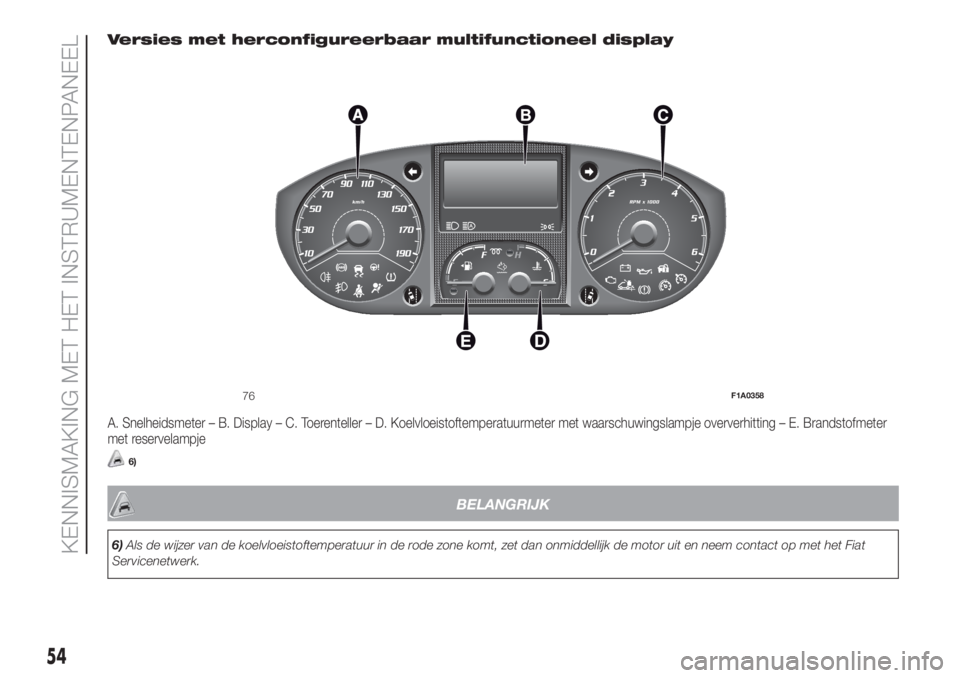

Versies met herconfigureerbaar multifunctioneel display
A. Snelheidsmeter – B. Display – C. Toerenteller – D. Koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting – E. Brandstofmeter
met reservelampje
6)
BELANGRIJK
6)Als de wijzer van de koelvloeistoftemperatuur in de rode zone komt, zet dan onmiddellijk de motor uit en neem contact op met het Fiat
Servicenetwerk.
76F1A0358
54
KENNISMAKING MET HET INSTRUMENTENPANEEL

DISPLAY
(voor bepaalde versies/markten)
Het voertuig kan uitgerust zijn met een
multifunctioneel display of met een
herconfigureerbaar multifunctioneel
display, waarop informatie kan worden
weergegeven die tijdens het rijden
nuttig en noodzakelijk is.
"STANDAARD" SCHERM
MULTIFUNCTIONEEL
DISPLAY
Het standaardscherm toont de
volgende informatie fig. 77:
ADatum
BKilometerteller (afgelegde afstand in
km of mijlen).
CKlok.
DBuitentemperatuur
EStand hoogteregeling koplampen
(alleen bij ingeschakeld dimlicht).OpmerkingWanneer een portier wordt
geopend, wordt het display
ingeschakeld en worden het tijdstip en
het aantal afgelegde kilometers of
mijlen enkele seconden weergegeven.
"STANDAARD" SCHERM
HERCONFIGUREERBAAR
MULTIFUNCTIONEEL
DISPLAY
Het standaardscherm toont de
volgende informatie fig. 78:
ATijd
BDatum of weergave dagteller in
kilometers (of mijlen)
CKilometerteller (weergave aantal
gereden kilometers/mijlen)
DStand hoogteregeling koplampen
(alleen bij ingeschakeld dimlicht)
EBuitentemperatuur (voor bepaalde
versies/markten)SCHAKELINDICATOR
(voor bepaalde versies/markten)
Het GSI-systeem (Gear Shift Indicator)
adviseert de bestuurder wanneer een
andere versnelling in te schakelen
via een speciale melding op het
instrumentenpaneel.
Via de GSI wordt de bestuurder
gewaarschuwd dat een andere
versnelling brandstofbesparing kan
opleveren.
Wanneer het pictogram SHIFT UP (
SHIFT) op het display wordt
getoond, geeft GSI het advies om een
hogere versnelling in te schakelen,
terwijl wanneer het pictogram SHIFT
DOWN (
SHIFT) wordt getoond, GSI
de bestuurder adviseert een lagere
versnelling in te schakelen.
BELANGRIJK De aanduiding op het
display blijft branden zolang de
bestuurder niet schakelt of zolang de
rijomstandigheden niet terugkeren naar
een situatie waarin schakelen niet
nodig is om het verbruik te
optimaliseren.
77F1A1040
78F1A1041
55

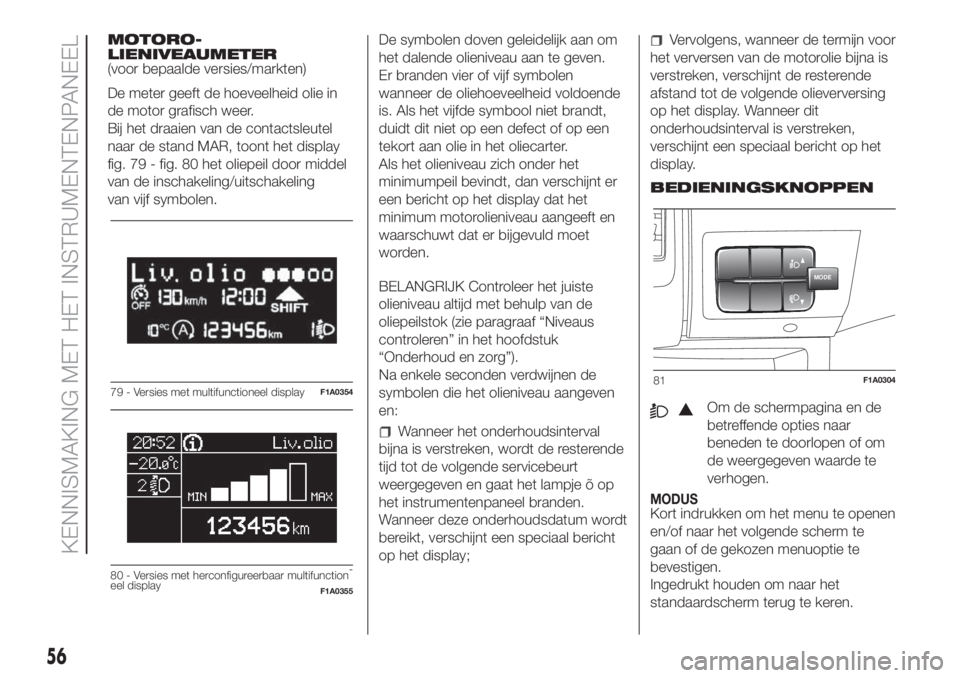

MOTORO-
LIENIVEAUMETER
(voor bepaalde versies/markten)
De meter geeft de hoeveelheid olie in
de motor grafisch weer.
Bij het draaien van de contactsleutel
naar de stand MAR, toont het display
fig. 79 - fig. 80 het oliepeil door middel
van de inschakeling/uitschakeling
van vijf symbolen.De symbolen doven geleidelijk aan om
het dalende olieniveau aan te geven.
Er branden vier of vijf symbolen
wanneer de oliehoeveelheid voldoende
is. Als het vijfde symbool niet brandt,
duidt dit niet op een defect of op een
tekort aan olie in het oliecarter.
Als het olieniveau zich onder het
minimumpeil bevindt, dan verschijnt er
een bericht op het display dat het
minimum motorolieniveau aangeeft en
waarschuwt dat er bijgevuld moet
worden.
BELANGRIJK Controleer het juiste
olieniveau altijd met behulp van de
oliepeilstok (zie paragraaf “Niveaus
controleren” in het hoofdstuk
“Onderhoud en zorg”).
Na enkele seconden verdwijnen de
symbolen die het olieniveau aangeven
en:
Wanneer het onderhoudsinterval
bijna is verstreken, wordt de resterende
tijd tot de volgende servicebeurt
weergegeven en gaat het lampje õ op
het instrumentenpaneel branden.
Wanneer deze onderhoudsdatum wordt
bereikt, verschijnt een speciaal bericht
op het display;
Vervolgens, wanneer de termijn voor
het verversen van de motorolie bijna is
verstreken, verschijnt de resterende
afstand tot de volgende olieverversing
op het display. Wanneer dit
onderhoudsinterval is verstreken,
verschijnt een speciaal bericht op het
display.
BEDIENINGSKNOPPEN
Om de schermpagina en de
betreffende opties naar
beneden te doorlopen of om
de weergegeven waarde te
verhogen.
MODUSKort indrukken om het menu te openen
en/of naar het volgende scherm te
gaan of de gekozen menuoptie te
bevestigen.
Ingedrukt houden om naar het
standaardscherm terug te keren.
79 - Versies met multifunctioneel displayF1A0354
Liv.olio
MAX MIN
80 - Versies met herconfigureerbaar multifunction-
eel displayF1A0355
MODE
81F1A0304
56
KENNISMAKING MET HET INSTRUMENTENPANEEL

Om de schermpagina en de
betreffende opties naar boven
te doorlopen of om de
weergegeven waarde te
verlagen.
OpmerkingDe knoppen
en
schakelen als volgt verschillende
functies in, afhankelijk van de situatie:
Regeling lichtsterkte
interieurverlichting
- bij ingeschakeld stadslicht en
standaardscherm, kan de lichtsterkte
van de interieurverlichting worden
ingesteld.
Set-up-menu
- hiermee kan binnen het menu naar
beneden en naar boven gebladerd
worden;
- hiermee kunnen tijdens het instellen
de waarden verhoogd of verlaagd
worden.
SET-UP-MENU
Setup-menufuncties
Het Setup-menu wordt geactiveerd
door de MODE knop kort in te drukken.
Het menu biedt de volgende functies:
Menu
Aan
Hoogteregeling koplampen
Snelheidswaarschuwing
Sensor koplampen
Flanklichten
Regensensor
Inschakeling Trip B
Verkeersborden
Tijd instellen
Datum instellen
Autoclose
Meeteenheid
Taal
Volume waarschuwingen
Onderhoud
Passagiersairbag
Dagrijlichten
Automatisch grootlicht
Menu afsluiten
Druk op de knop
ofom
binnen het menu te navigeren; een keer
op de knoppen
om door het
instellingenmenu te scrollen.
De bedieningswijzen verschillen
afhankelijk van de gekozen optie.
TRIP COMPUTER
IN HET KORT
De Trip-computer geeft informatie
over de werking van het voertuig
weer op het display, wanneer de
contactsleutel in de stand MAR staat.
Hiermee kunnen twee afzonderlijke
functies worden aangemaakt, “Trip A”
en Trip B” genaamd, waarmee
grootheden tijdens een reis met het
voertuig kunnen worden vastgelegd.
Beide functies werken onafhankelijk
van elkaar. Beide functies kunnen
gereset worden (reset – begin van
een nieuwe reis).
“Trip A” geeft informatie over:
Buitentemperatuur
Bereik
Afgelegde afstand A
Gemiddeld verbruik A
Huidig verbruik
Gemiddelde snelheid A
Reistijd A (rijtijd)
Reset Trip A
57

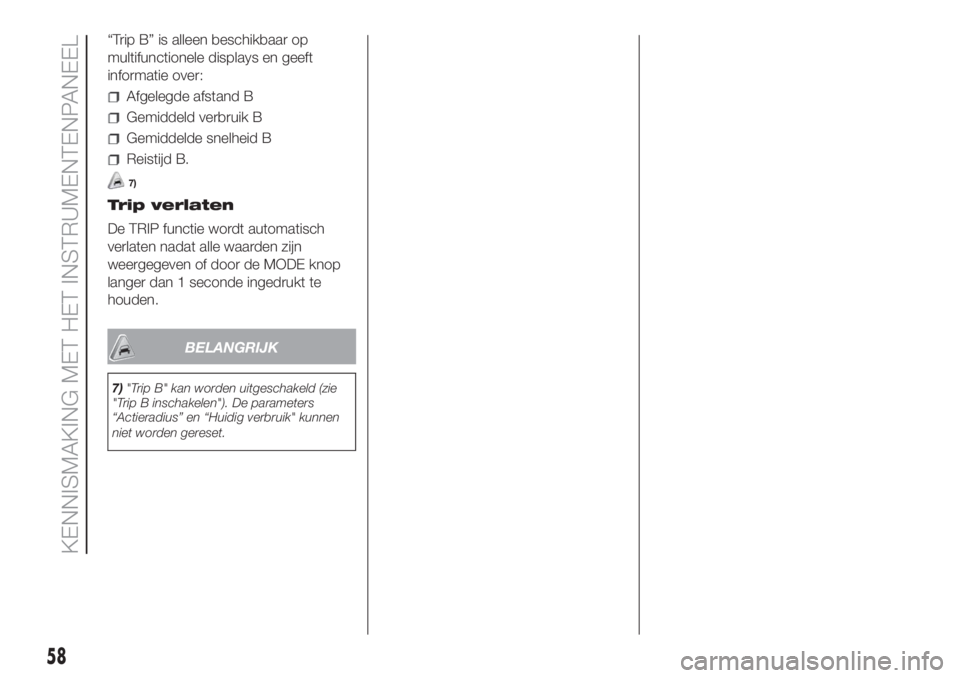

“Trip B” is alleen beschikbaar op
multifunctionele displays en geeft
informatie over:
Afgelegde afstand B
Gemiddeld verbruik B
Gemiddelde snelheid B
Reistijd B.
7)
Trip verlaten
De TRIP functie wordt automatisch
verlaten nadat alle waarden zijn
weergegeven of door de MODE knop
langer dan 1 seconde ingedrukt te
houden.
BELANGRIJK
7)"Trip B" kan worden uitgeschakeld (zie
"Trip B inschakelen"). De parameters
“Actieradius” en “Huidig verbruik" kunnen
niet worden gereset.
58
KENNISMAKING MET HET INSTRUMENTENPANEEL
