ESP FIAT DUCATO 2017 Instructieboek (in Dutch)

Dit Instructieboek is bedoeld om de bedrijfsomstandigheden van het voertuig te verduidelijken.
Voor de enthousiaste gebruiker die de inzichten, curiositeiten en gedetailleerde informatie over de eigenschappen en functies van het
voertuig wil weten, biedt Fiat Professional de gelegenheid om een speciaal gedeelte te raadplegen dat beschikbaar is in elektronisch formaat.
ONLINE INSTRUCTIEBOEK
Het volgende symbool is weergegeven in de tekst van het Instructieboek, naast de onderwerpen waarvoor updates worden verschaft.
Ga naar de website www.mopar.eu/owner
en open uw persoonlijke zone.
Op de pagina “Onderhoud en zorg” vindt u alle informatie over uw voertuig en de link om toegang te krijgen tot eLUM, waar u alle details van het
Instructieboek zult kunnen vinden.
Of ga voor toegang tot deze informatie naar de website http://aftersales.fiat.com/elum/
.
De eLUMwebsite is gratis en zal u in de gelegenheid stellen, naast heel veel andere dingen, gemakkelijk de boorddocumenten te raadplegen van alle
andere voertuigen van de Group.
Veel leesplezier en goede reis!

Beste klant,
Wij feliciteren u en bedanken u dat u voor een Fiat Ducato hebt gekozen.
Wij hebben dit boekje opgesteld om u te helpen alle kenmerken van dit voertuig te leren kennen en het op de beste manier te
gebruiken.
Dit boekje bevat informatie, adviezen en belangrijke waarschuwingen voor een juist gebruik van het voertuig, zodat u het beste uit de
technologische eigenschappen van uw Fiat Ducato kunt halen.
Het wordt geadviseerd het eerst helemaal te lezen voordat u voor de eerste keer de weg op gaat, om bekend te raken met de
bedieningselementen en met name die elementen die betrekking hebben op de remmen, de stuurinrichting en de transmissie;
tegelijkertijd kunt u het gedrag van het voertuig op verschillende wegdekken begrijpen.
In dit document vindt u bovendien een beschrijving van speciale kenmerken en tips, evenals essentiële informatie over veilig rijden,
onderhoud van en zorg voor uw Fiat Ducato.
Geadviseerd wordt het instructieboek, nadat u het gelezen hebt, in het voertuig te bewaren, zodat u het in de toekomst gemakkelijk
kunt raadplegen en om ervoor te zorgen dat het aan boord van het voertuig blijft indien het verkocht mocht worden.
In het bijgevoegde Garantieboekje vindt u ook een beschrijving van de Diensten die Fiat haar klanten biedt, het Garantiecertificaat en
de details van de voorwaarden om de geldigheid ervan te behouden.
Wij zijn ervan overtuigd dat u met behulp van deze middelen spoedig vertrouwd zult raken met uw nieuwe auto en de service van de
mensen bij Fiat zult waarderen.
Veel leesplezier gewenst. ... en goede reis!
BELANGRIJK
Dit instructieboekje beschrijft alle versies van de Fiat Ducato. Derhalve dient uitsluitend de informatie in beschouwing te
worden genomen die betrekking heeft op het uitrustingsniveau, de motor en de versie die u gekocht hebt. De gegevens
in deze publicatie zijn slechts indicatief. FCA Italy S.p.A. kan op elk moment de in deze publicatie beschreven
specificaties van het automodel om technische of commerciële redenen wijzigen. Neem voor meer informatie contact op
met het Fiat Servicenetwerk.

BELANGRIJK
3)De bekleding van uw voertuig is
langdurig bestand tegen slijtage als gevolg
van normaal gebruik van het voertuig.
Het verdient echter aanbeveling om hevig
en/of langdurig wrijven met
kledingaccessoires zoals metalen gespen,
sierknopen en klittenbandsluitingen te
vermijden, omdat de grote druk die
hierdoor op een bepaalde plek op de
bekleding ontstaat, plaatselijke slijtage en
beschadiging van de bekleding kan
veroorzaken.

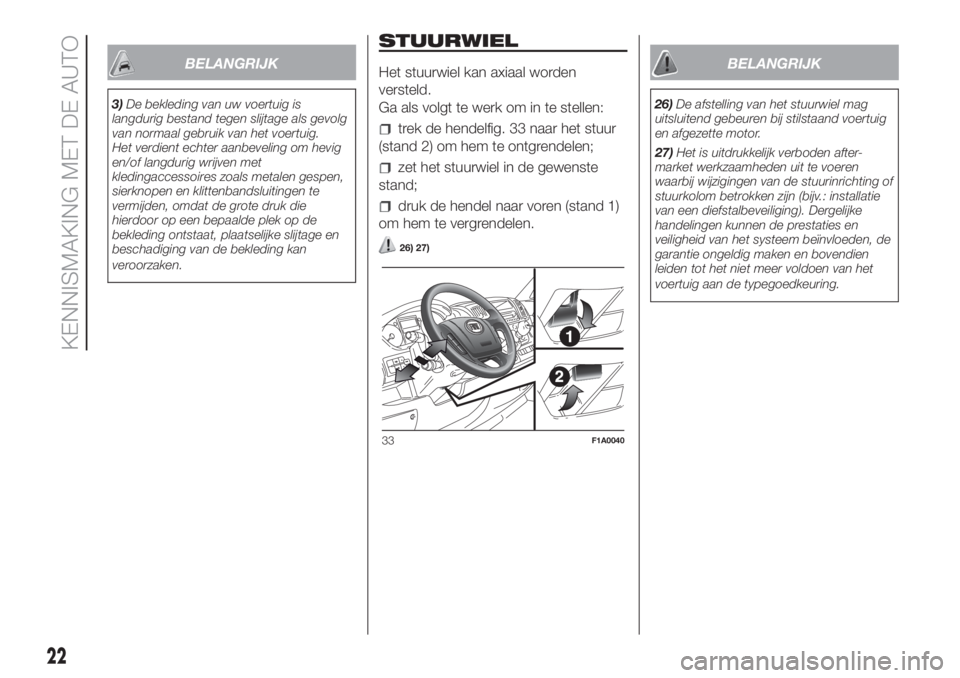

STUURWIEL
Het stuurwiel kan axiaal worden
versteld.
Ga als volgt te werk om in te stellen:
trek de hendelfig. 33 naar het stuur
(stand 2) om hem te ontgrendelen;
zet het stuurwiel in de gewenste
stand;
druk de hendel naar voren (stand 1)
om hem te vergrendelen.
26) 27)
BELANGRIJK
26)De afstelling van het stuurwiel mag
uitsluitend gebeuren bij stilstaand voertuig
en afgezette motor.
27)Het is uitdrukkelijk verboden after-
market werkzaamheden uit te voeren
waarbij wijzigingen van de stuurinrichting of
stuurkolom betrokken zijn (bijv.: installatie
van een diefstalbeveiliging). Dergelijke
handelingen kunnen de prestaties en
veiligheid van het systeem beïnvloeden, de
garantie ongeldig maken en bovendien
leiden tot het niet meer voldoen van het
voertuig aan de typegoedkeuring.
33F1A0040
22
KENNISMAKING MET DE AUTO

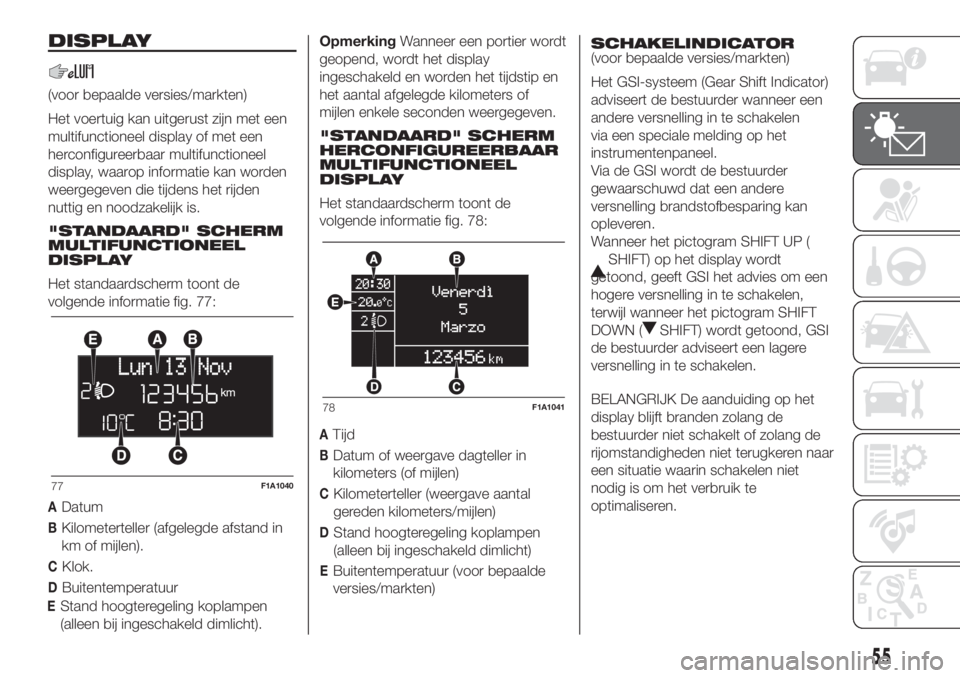

DISPLAY
(voor bepaalde versies/markten)
Het voertuig kan uitgerust zijn met een
multifunctioneel display of met een
herconfigureerbaar multifunctioneel
display, waarop informatie kan worden
weergegeven die tijdens het rijden
nuttig en noodzakelijk is.
"STANDAARD" SCHERM
MULTIFUNCTIONEEL
DISPLAY
Het standaardscherm toont de
volgende informatie fig. 77:
ADatum
BKilometerteller (afgelegde afstand in
km of mijlen).
CKlok.
DBuitentemperatuur
EStand hoogteregeling koplampen
(alleen bij ingeschakeld dimlicht).OpmerkingWanneer een portier wordt
geopend, wordt het display
ingeschakeld en worden het tijdstip en
het aantal afgelegde kilometers of
mijlen enkele seconden weergegeven.
"STANDAARD" SCHERM
HERCONFIGUREERBAAR
MULTIFUNCTIONEEL
DISPLAY
Het standaardscherm toont de
volgende informatie fig. 78:
ATijd
BDatum of weergave dagteller in
kilometers (of mijlen)
CKilometerteller (weergave aantal
gereden kilometers/mijlen)
DStand hoogteregeling koplampen
(alleen bij ingeschakeld dimlicht)
EBuitentemperatuur (voor bepaalde
versies/markten)SCHAKELINDICATOR
(voor bepaalde versies/markten)
Het GSI-systeem (Gear Shift Indicator)
adviseert de bestuurder wanneer een
andere versnelling in te schakelen
via een speciale melding op het
instrumentenpaneel.
Via de GSI wordt de bestuurder
gewaarschuwd dat een andere
versnelling brandstofbesparing kan
opleveren.
Wanneer het pictogram SHIFT UP (
SHIFT) op het display wordt
getoond, geeft GSI het advies om een
hogere versnelling in te schakelen,
terwijl wanneer het pictogram SHIFT
DOWN (
SHIFT) wordt getoond, GSI
de bestuurder adviseert een lagere
versnelling in te schakelen.
BELANGRIJK De aanduiding op het
display blijft branden zolang de
bestuurder niet schakelt of zolang de
rijomstandigheden niet terugkeren naar
een situatie waarin schakelen niet
nodig is om het verbruik te
optimaliseren.
77F1A1040
78F1A1041
55

Wat het betekent Wat te doen

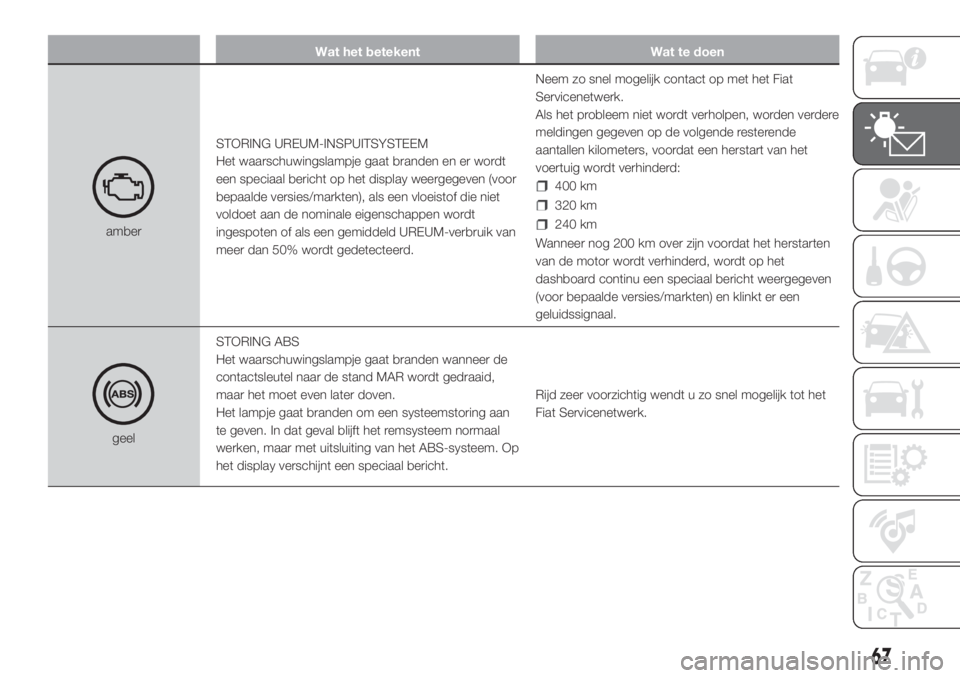

amberSTORING UREUM-INSPUITSYSTEEM
Het waarschuwingslampje gaat branden en er wordt
een speciaal bericht op het display weergegeven (voor
bepaalde versies/markten), als een vloeistof die niet
voldoet aan de nominale eigenschappen wordt
ingespoten of als een gemiddeld UREUM-verbruik van
meer dan 50% wordt gedetecteerd.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
Als het probleem niet wordt verholpen, worden verdere
meldingen gegeven op de volgende resterende
aantallen kilometers, voordat een herstart van het
voertuig wordt verhinderd:
400 km
320 km
240 km
Wanneer nog 200 km over zijn voordat het herstarten
van de motor wordt verhinderd, wordt op het
dashboard continu een speciaal bericht weergegeven
(voor bepaalde versies/markten) en klinkt er een
geluidssignaal.
geelSTORING ABS
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Het lampje gaat branden om een systeemstoring aan
te geven. In dat geval blijft het remsysteem normaal
werken, maar met uitsluiting van het ABS-systeem. Op
het display verschijnt een speciaal bericht.Rijd zeer voorzichtig wendt u zo snel mogelijk tot het
Fiat Servicenetwerk.
67

DRIVING ADVISOR
(rijstrookwaarschuwing)
(voor bepaalde versies/markten)
77) 78) 79)
De Driving Advisor is een
waarschuwingssysteem dat de
bestuurder informeert dat hij de rijbaan
verlaat in geval van afleiding.
Er is een videosensor gemonteerd op
de voorruit, in de buurt van de
achteruitkijkspiegel, die de
markeringslijnen op de weg en de
plaats van het voertuig ten opzichte
daarvan detecteert.
BELANGRIJK Bij voertuigen met Driving
Advisor, wordt geadviseerd contact op
te nemen met het Fiat Servicenetwerk
als de voorruit vervangen moet worden.
Ook als deze ingreep wordt uitgevoerd
door een gespecialiseerd centrum
voor het vervangen van ruiten, blijft het
noodzakelijk om naar het Fiat
Servicenetwerk te gaan om de camera
te laten kalibreren.
WERKING
Het systeem is altijd ingeschakeld als
de motor loopt. Het kan worden
uitgeschakeld of opnieuw worden
ingeschakeld door op de knop A fig. 85
op het dashboard te drukken (zie de
volgende beschrijving).De led op de knop gaat branden om
aan te geven dat het systeem is
ingeschakeld en er verschijnt een
speciaal bericht op het display.
Wanneer het systeem ingeschakeld is,
is de led op de betreffende knop uit. Als
de gebruiker het systeem uitschakelt,
gaat de led op de knop constant
branden en verschijnt een bijbehorend
bericht op het display om te bevestigen
dat het systeem is uitgeschakeld.
Het systeem wordt telkens
ingeschakeld als de autosleutel een
cyclus maakt en met de herkenning van
de werkingsomstandigheden wordt
begonnen (omstandigheden worden
aan de bestuurder doorgegeven als de
2 richtingswaarschuwingslampjes
enop het instrumentenpaneel
gaan branden).Wanneer het systeem de
bedrijfscondities herkent, wordt het
actief, d.w.z. het kan de bestuurder met
visuele en akoestische waarschuwingen
assisteren. Daarom doven de twee
richtingswaarschuwingslampjes
en
op het instrumentenpaneel om te
voorkomen dat te vaak
waarschuwingen worden gegeven
tijdens ritten bij lage snelheid binnen de
bebouwde kom of op kronkelwegen.
BELANGRIJK Wanneer de
bovengenoemde omstandigheden niet
langer aanwezig zijn, blijft het systeem
inactief in werking. De bestuurder wordt
gewaarschuwd doordat de 2
richtingswaarschuwingslampjes
en
op het instrumentenpaneel continu
gaan branden.
WERKINGSOM-
STANDIGHEDEN VOOR
INSCHAKELING
Als het systeem eenmaal is
ingeschakeld, wordt het alleen actief als
aan de volgende voorwaarden is
voldaan:
rijrichting vooruit (achteruit niet
ingeschakeld);
het systeem detecteert geen fouten;
kalibratie in uitvoering;
voertuigsnelheid tussen 60 km/h en
maximumsnelheid van het voertuig;
85F1A0322
94
VEILIGHEID

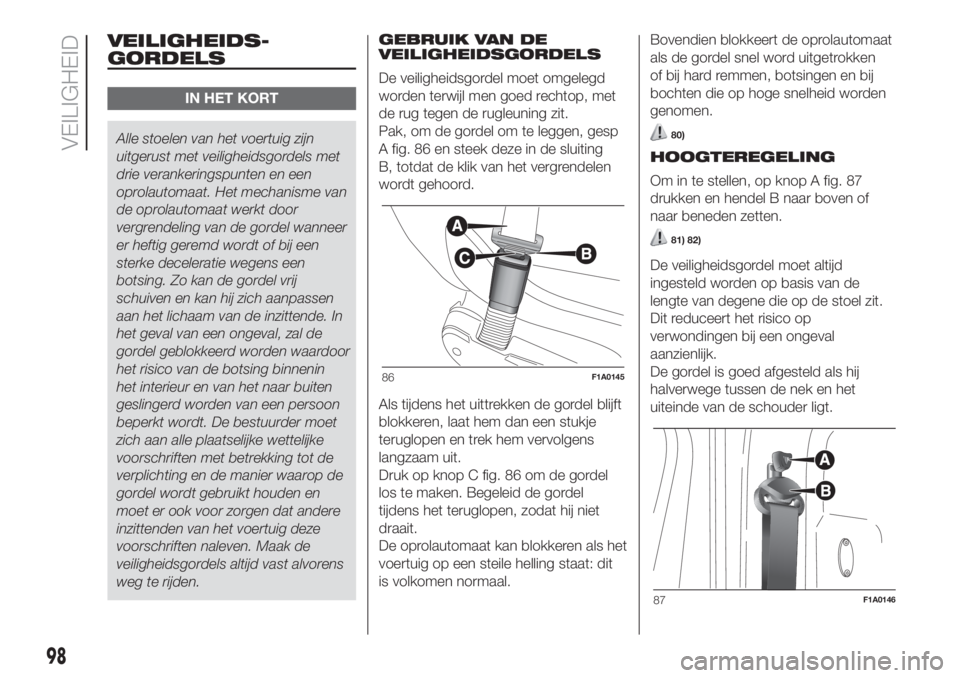

VEILIGHEIDS-
GORDELS
IN HET KORT
Alle stoelen van het voertuig zijn
uitgerust met veiligheidsgordels met
drie verankeringspunten en een
oprolautomaat. Het mechanisme van
de oprolautomaat werkt door
vergrendeling van de gordel wanneer
er heftig geremd wordt of bij een
sterke deceleratie wegens een
botsing. Zo kan de gordel vrij
schuiven en kan hij zich aanpassen
aan het lichaam van de inzittende. In
het geval van een ongeval, zal de
gordel geblokkeerd worden waardoor
het risico van de botsing binnenin
het interieur en van het naar buiten
geslingerd worden van een persoon
beperkt wordt. De bestuurder moet
zich aan alle plaatselijke wettelijke
voorschriften met betrekking tot de
verplichting en de manier waarop de
gordel wordt gebruikt houden en
moet er ook voor zorgen dat andere
inzittenden van het voertuig deze
voorschriften naleven. Maak de
veiligheidsgordels altijd vast alvorens
weg te rijden.GEBRUIK VAN DE
VEILIGHEIDSGORDELS
De veiligheidsgordel moet omgelegd
worden terwijl men goed rechtop, met
de rug tegen de rugleuning zit.
Pak, om de gordel om te leggen, gesp
A fig. 86 en steek deze in de sluiting
B, totdat de klik van het vergrendelen
wordt gehoord.
Als tijdens het uittrekken de gordel blijft
blokkeren, laat hem dan een stukje
teruglopen en trek hem vervolgens
langzaam uit.
Druk op knop C fig. 86 om de gordel
los te maken. Begeleid de gordel
tijdens het teruglopen, zodat hij niet
draait.
De oprolautomaat kan blokkeren als het
voertuig op een steile helling staat: dit
is volkomen normaal.Bovendien blokkeert de oprolautomaat
als de gordel snel word uitgetrokken
of bij hard remmen, botsingen en bij
bochten die op hoge snelheid worden
genomen.80)
HOOGTEREGELING
Om in te stellen, op knop A fig. 87
drukken en hendel B naar boven of
naar beneden zetten.
81) 82)
De veiligheidsgordel moet altijd
ingesteld worden op basis van de
lengte van degene die op de stoel zit.
Dit reduceert het risico op
verwondingen bij een ongeval
aanzienlijk.
De gordel is goed afgesteld als hij
halverwege tussen de nek en het
uiteinde van de schouder ligt.
86F1A0145
87F1A0146
98
VEILIGHEID

STARTEN EN RIJDEN
Laten we eens kijken naar het "hart"
van het voertuig: dan kunt u zien hoe u
het potentieel ervan optimaal kunt
benutten.
We zullen u laten zien hoe u het
voertuig in elke situatie veilig kunt
besturen, zodat het een echte "maatje"
voor u kan zijn, waarbij het comfort
en de portefeuille niet vergeten worden.DE MOTOR STARTEN ....................120
TIJDENS PARKEREN ......................121
HANDGESCHAKELDE
VERSNELLINGSBAK ......................122
COMFORT-MATIC-
VERSNELLINGSBAK ......................123
START&STOP-SYSTEEM ................125
CRUISE CONTROL (CONSTANTE
SNELHEIDSREGELING) ..................125
SPEED BLOCK ...............................128
PARKEERSENSOREN.....................128
CAMERA ACHTER (PARKVIEW®
ACHTERUITRIJCAMERA)................130
TRAFFIC SIGN RECOGNITION .......131
TANKEN..........................................132
ADDITIEF VOOR DIESELEMISSIES
ADBLUE (UREUM) ..........................138
VERSIE MET AARDGASSYSTEEM
(NATURAL POWER) ........................138
TIPS VOOR HET LADEN .................140
BRANDSTOFBESPARING ...............141
EEN AANHANGER TREKKEN .........142
LANGDURIGE STILSTAND..............149
119

open de brandstofklep A fig. 116 en
draai de dop C fig. 116 van de
UREUM-vulopening los en verwijder
deze;

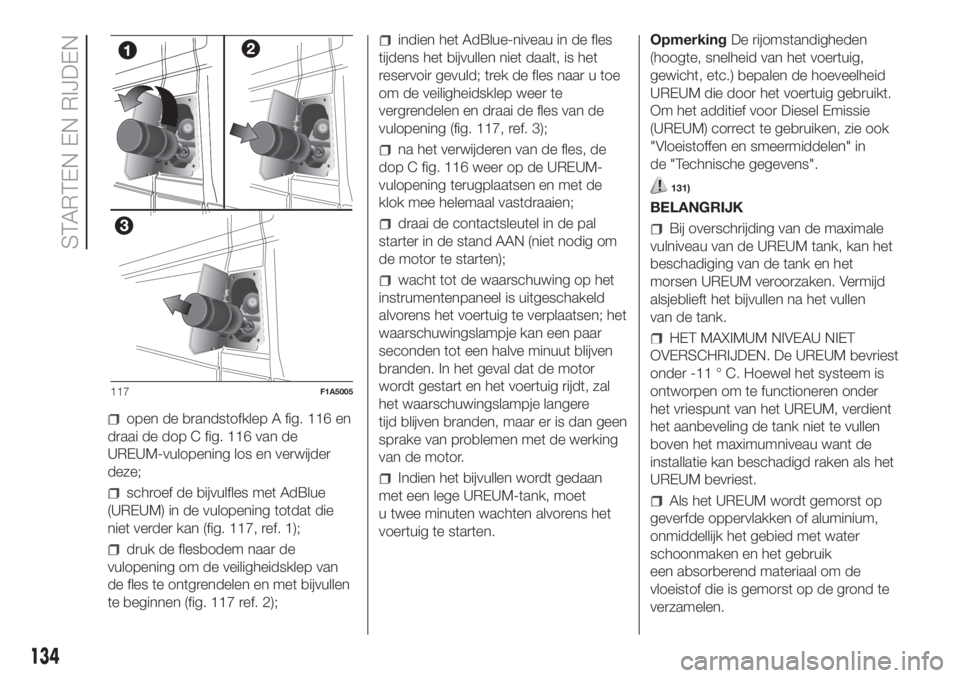

schroef de bijvulfles met AdBlue
(UREUM) in de vulopening totdat die
niet verder kan (fig. 117, ref. 1);
druk de flesbodem naar de
vulopening om de veiligheidsklep van
de fles te ontgrendelen en met bijvullen
te beginnen (fig. 117 ref. 2);
indien het AdBlue-niveau in de fles
tijdens het bijvullen niet daalt, is het
reservoir gevuld; trek de fles naar u toe
om de veiligheidsklep weer te
vergrendelen en draai de fles van de
vulopening (fig. 117, ref. 3);
na het verwijderen van de fles, de
dop C fig. 116 weer op de UREUM-
vulopening terugplaatsen en met de
klok mee helemaal vastdraaien;
draai de contactsleutel in de pal
starter in de stand AAN (niet nodig om
de motor te starten);
wacht tot de waarschuwing op het
instrumentenpaneel is uitgeschakeld
alvorens het voertuig te verplaatsen; het
waarschuwingslampje kan een paar
seconden tot een halve minuut blijven
branden. In het geval dat de motor
wordt gestart en het voertuig rijdt, zal
het waarschuwingslampje langere
tijd blijven branden, maar er is dan geen
sprake van problemen met de werking
van de motor.
Indien het bijvullen wordt gedaan
met een lege UREUM-tank, moet
u twee minuten wachten alvorens het
voertuig te starten.OpmerkingDe rijomstandigheden
(hoogte, snelheid van het voertuig,
gewicht, etc.) bepalen de hoeveelheid
UREUM die door het voertuig gebruikt.
Om het additief voor Diesel Emissie
(UREUM) correct te gebruiken, zie ook
"Vloeistoffen en smeermiddelen" in
de "Technische gegevens".
131)
BELANGRIJK
Bij overschrijding van de maximale
vulniveau van de UREUM tank, kan het
beschadiging van de tank en het
morsen UREUM veroorzaken. Vermijd
alsjeblieft het bijvullen na het vullen
van de tank.
HET MAXIMUM NIVEAU NIET
OVERSCHRIJDEN. De UREUM bevriest
onder -11 ° C. Hoewel het systeem is
ontworpen om te functioneren onder
het vriespunt van het UREUM, verdient
het aanbeveling de tank niet te vullen
boven het maximumniveau want de
installatie kan beschadigd raken als het
UREUM bevriest.
Als het UREUM wordt gemorst op
geverfde oppervlakken of aluminium,
onmiddellijk het gebied met water
schoonmaken en het gebruik
een absorberend materiaal om de
vloeistof die is gemorst op de grond te
verzamelen.
117F1A5005
134
STARTEN EN RIJDEN

ADDITIEF VOOR
DIESELEMISSIES
ADBLUE (UREUM)
Het voertuig is uitgerust met een
systeem voor Selectieve Katalytische
Reductie om te voldoen aan de strenge
normen voor Dieselemissies opgelegd
door het
Milieubeschermingsagentschap.
Het doel van het systeem voor
Selectieve Katalytische Reductie is de
stikstofoxiden niveaus uitgestoten door
motoren te verminderen; deze
elementen zijn schadelijk voor de
gezondheid en het milieu zelfs
bij minimale niveaus. Een kleine
hoeveelheid van een additief voor
Dieselemissies, AdBlue (UREUM),
wordt voorbij de katalysatoruitlaat
ingespoten, waar het, als het
een gasvorm aanneemt, de
stikstofoxiden, die smog veroorzaken,
omzet in eenvoudig stikstof en
waterdamp, twee natuurlijke
bestanddelen van de lucht die we
inademen. U kunt uw voertuig met een
gerust hart gebruiken in de wetenschap
dat u bijdraagt aan een schoner en
gezonder milieu voor toekomstige
generaties.Beschrijving van het
systeem
Het voertuig is uitgerust met een
UREUM-inspuitsysteem en een
katalysator voor Selectieve Katalytische
Reductie om te voldoen aan de
emissienormen.
Deze twee systemen zorgen ervoor dat
aan de vereisten voor dieselemissies
wordt voldaan en dat het lage
brandstofverbruik, de bestuurbaarheid,
het koppel en het vermogen behouden
blijven.
Raadpleeg voor de systeemberichten
en -waarschuwingen de paragraaf
"Waarschuwingslampjes en -berichten"
in het hoofdstuk "Kennismaking met
het instrumentenpaneel".
Opmerkingen
Wanneer u het voertuig stopt, zou u
een duidelijk klikgeluid onder het
voertuig uit kunnen horen komen, dat
afkomstig is van het UREUM-
inspuitsysteem. Dit is normaal.
De pomp van het UREUM-
inspuitsysteem blijft korte tijd nadat de
motor is afgezet werken om het circuit
te ontluchten. Dit is normaal en u kunt
het geluid nog van onder het voertuig
horen komen.
VERSIE MET
AARDGASSYSTEEM
(Natural Power)
37) 38)
INLEIDING
De "Natural Power"-versie van de Fiat
Ducato heeft twee brandstofsystemen,
een primair systeem op aardgas
(methaan) en een noodsysteem op
benzine.
AARDGASCILINDERS
De auto is uitgerust met vijf cilinders
(totale inhoud ongeveer 218 liter) die
zich onder de vloer van het voertuig
bevinden en die beschermd zijn met
twee speciale afschermingen. De
cilinders vormen de tank die aardgas in
gecomprimeerde gasvormige staat
bevat (nominaal 200 bar bij 15 °C). Het
aardgas, onder hogedruk opgeslagen
in de cilinders, stroomt via een speciale
pijp naar de eenheid voor
drukregeling/-verlaging die de 4
aardgasinjectoren op lagedruk
(ongeveer 6 bar) van brandstof voorziet.
138
STARTEN EN RIJDEN
