FIAT DUCATO 2017 Knjižica za upotrebu i održavanje (in Serbian)

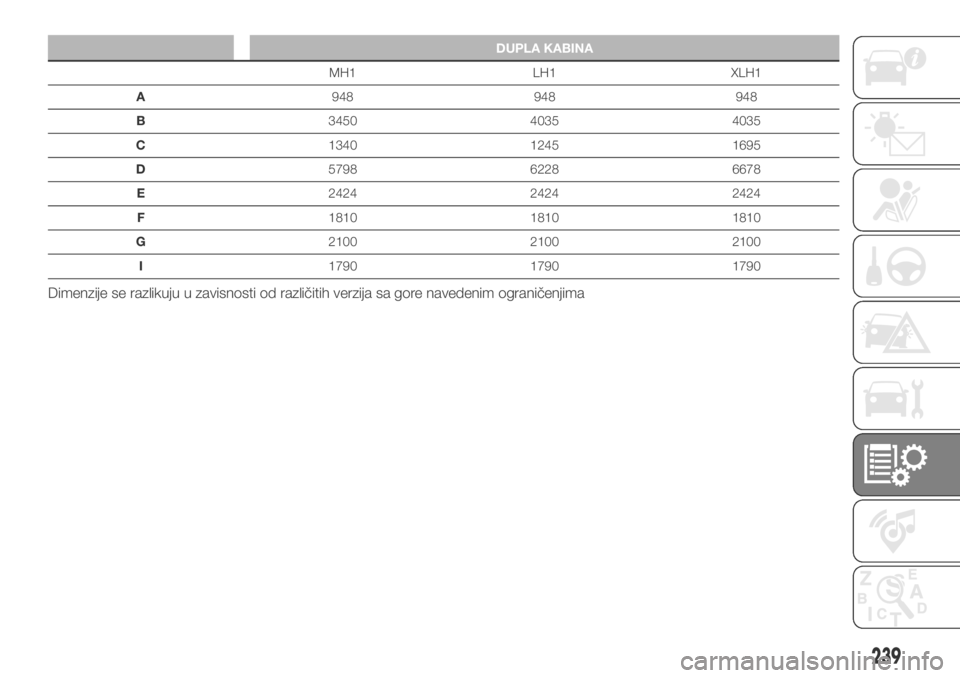

DUPLA KABINA
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Dimenzije se razlikuju u zavisnosti od različitih verzija sa gore navedenim ograničenjima
239

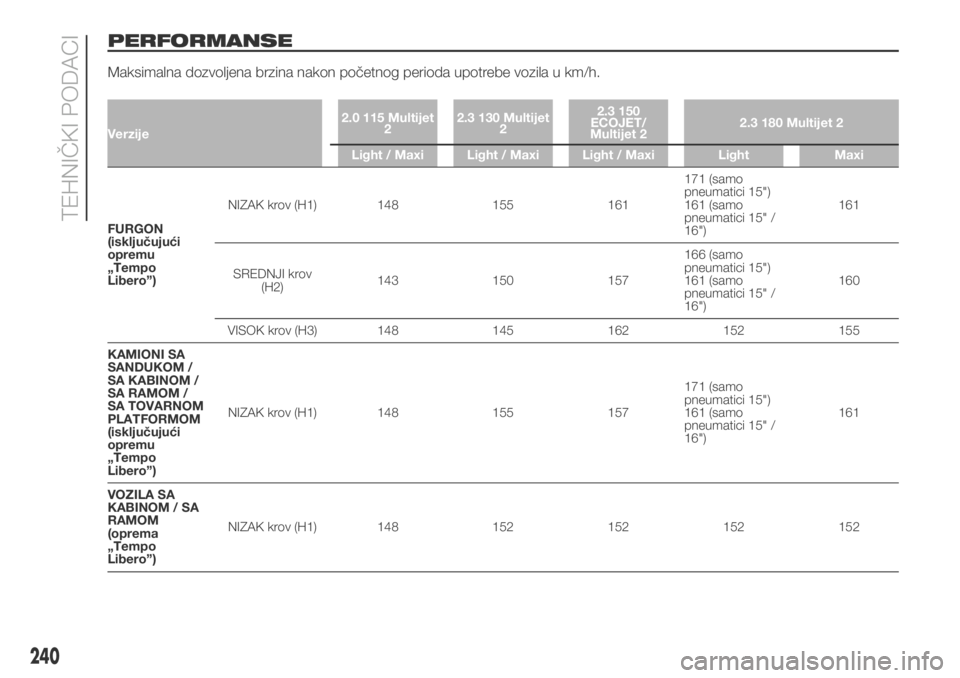

PERFORMANSE
Maksimalna dozvoljena brzina nakon početnog perioda upotrebe vozila u km/h.
Verzije2.0 115 Multijet
22.3 130 Multijet
22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
FURGON
(isključujući
opremu
„Tempo
Libero”)NIZAK krov (H1) 148 155 161171 (samo
pneumatici 15")
161 (samo
pneumatici 15" /
16")161
SREDNJI krov
(H2)143 150 157166 (samo
pneumatici 15")
161 (samo
pneumatici 15" /
16")160
VISOK krov (H3) 148 145 162 152 155
KAMIONI SA
SANDUKOM /
SA KABINOM /
SA RAMOM /
SA TOVARNOM
PLATFORMOM
(isključujući
opremu
„Tempo
Libero”)NIZAK krov (H1) 148 155 157171 (samo
pneumatici 15")
161 (samo
pneumatici 15" /
16")161
VOZILA SA
KABINOM / SA
RAMOM
(oprema
„Tempo
Libero”)NIZAK krov (H1) 148 152 152 152 152
240
TEHNIČKI PODACI

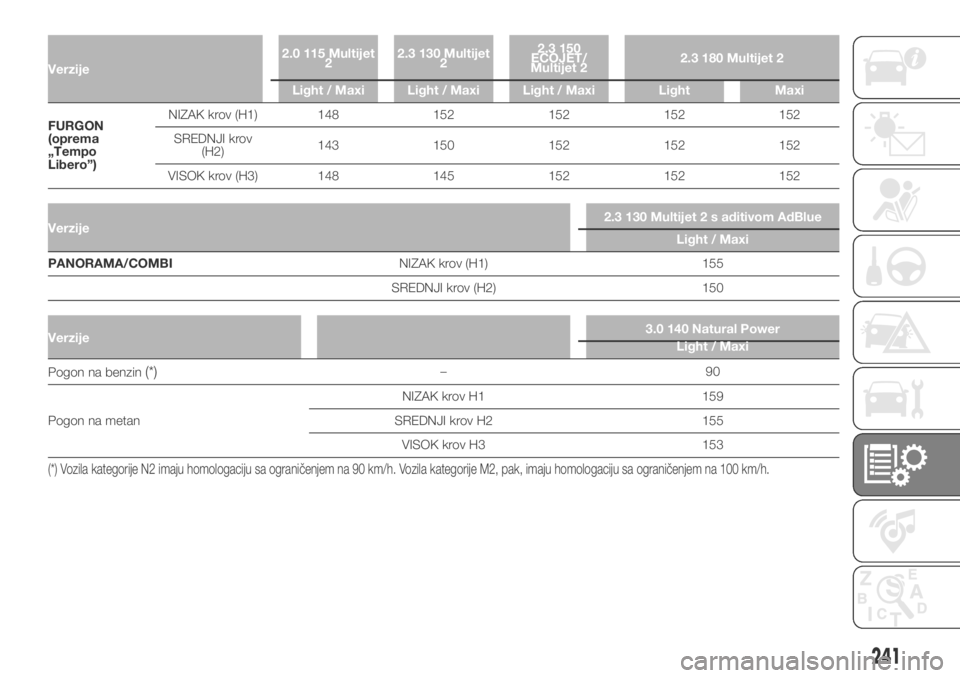

Verzije2.0 115 Multijet
22.3 130 Multijet
22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
FURGON
(oprema
„Tempo
Libero”)NIZAK krov (H1) 148 152 152 152 152
SREDNJI krov
(H2)143 150 152 152 152
VISOK krov (H3) 148 145 152 152 152
Verzije2.3 130 Multijet 2 s aditivom AdBlue
Light / Maxi
PANORAMA/COMBINIZAK krov (H1) 155
SREDNJI krov (H2) 150
Verzije3.0 140 Natural Power
Light / Maxi
Pogon na benzin(*)–90
Pogon na metanNIZAK krov H1 159
SREDNJI krov H2 155
VISOK krov H3 153
(*) Vozila kategorije N2 imaju homologaciju sa ograničenjem na 90 km/h. Vozila kategorije M2, pak, imaju homologaciju sa ograničenjem na 100 km/h.
241

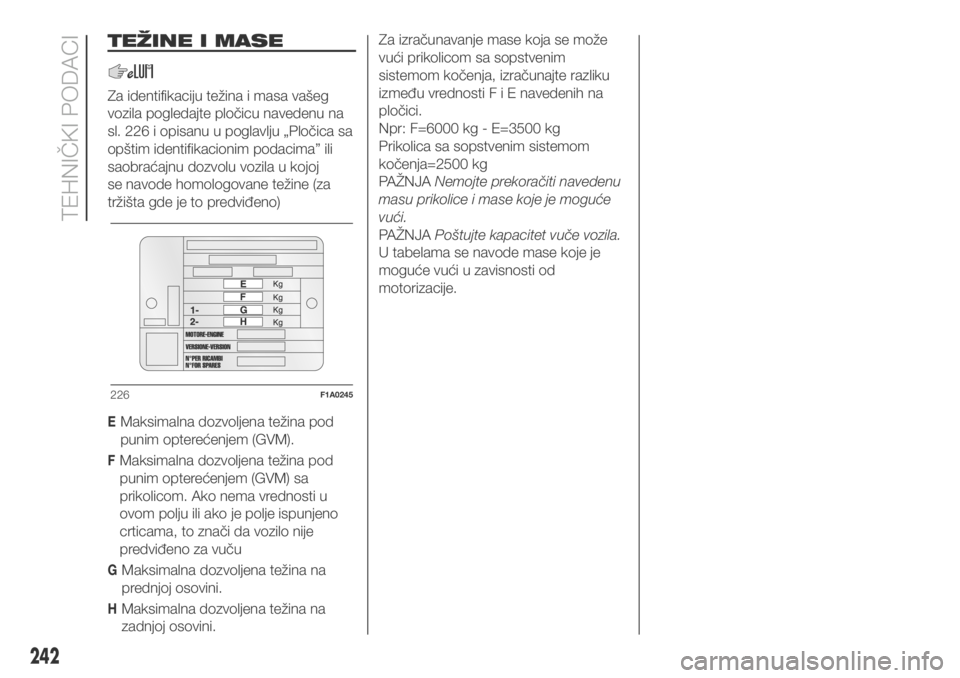

TEŽINE I MASE
Za identifikaciju težina i masa vašeg
vozila pogledajte pločicu navedenu na
sl. 226 i opisanu u poglavlju „Pločica sa
opštim identifikacionim podacima” ili
saobraćajnu dozvolu vozila u kojoj
se navode homologovane težine (za
tržišta gde je to predviđeno)
EMaksimalna dozvoljena težina pod
punim opterećenjem (GVM).
FMaksimalna dozvoljena težina pod
punim opterećenjem (GVM) sa
prikolicom. Ako nema vrednosti u
ovom polju ili ako je polje ispunjeno
crticama, to znači da vozilo nije
predviđeno za vuču
GMaksimalna dozvoljena težina na
prednjoj osovini.
HMaksimalna dozvoljena težina na
zadnjoj osovini.Za izračunavanje mase koja se može
vući prikolicom sa sopstvenim
sistemom kočenja, izračunajte razliku
između vrednostiFiEnavedenih na
pločici.
Npr: F=6000 kg - E=3500 kg
Prikolica sa sopstvenim sistemom
kočenja=2500 kg
PAŽNJANemojte prekoračiti navedenu
masu prikolice i mase koje je moguće
vući.
PAŽNJAPoštujte kapacitet vuče vozila.
U tabelama se navode mase koje je
moguće vući u zavisnosti od
motorizacije.
226F1A0245
242
TEHNIČKI PODACI

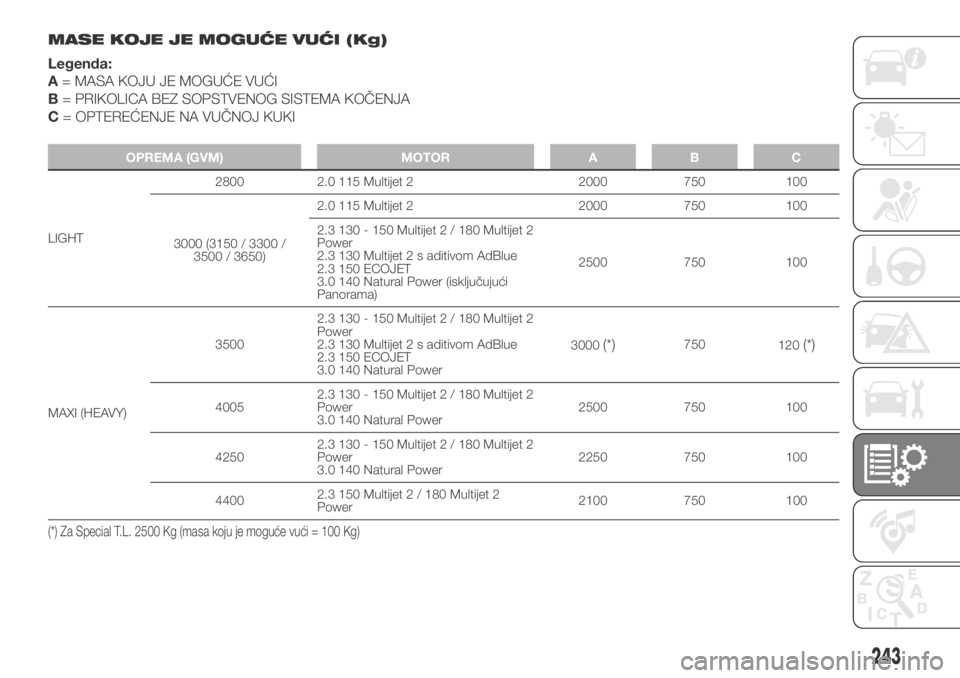

MASE KOJE JE MOGUĆE VUĆI (Kg)
Legenda:
A= MASA KOJU JE MOGUĆE VUĆI
B= PRIKOLICA BEZ SOPSTVENOG SISTEMA KOČENJA
C= OPTEREĆENJE NA VUČNOJ KUKI
OPREMA (GVM) MOTOR A B C
LIGHT2800 2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 s aditivom AdBlue
2.3 150 ECOJET
3.0 140 Natural Power (isključujući
Panorama)2500 750 100
MAXI (HEAVY)35002.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 s aditivom AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 / 180 Multijet 2
Power2100 750 100
(*) Za Special T.L. 2500 Kg (masa koju je moguće vući = 100 Kg)
243

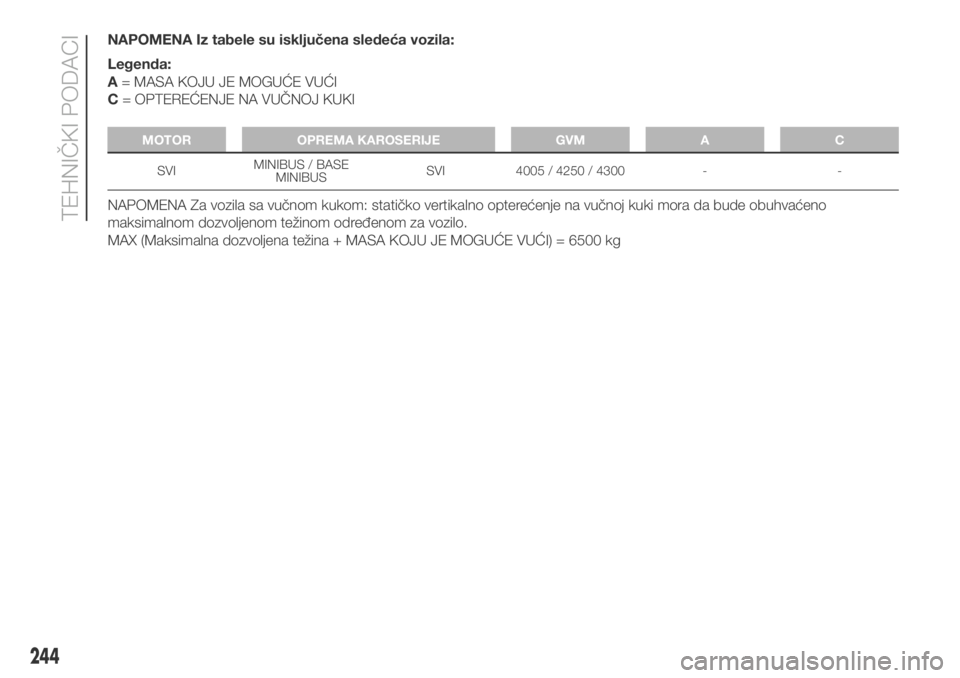

NAPOMENA Iz tabele su isključena sledeća vozila:
Legenda:
A= MASA KOJU JE MOGUĆE VUĆI
C= OPTEREĆENJE NA VUČNOJ KUKI
MOTOR OPREMA KAROSERIJE GVM A C
SVIMINIBUS / BASE
MINIBUSSVI 4005 / 4250 / 4300 - -
NAPOMENA Za vozila sa vučnom kukom: statičko vertikalno opterećenje na vučnoj kuki mora da bude obuhvaćeno
maksimalnom dozvoljenom težinom određenom za vozilo.
MAX (Maksimalna dozvoljena težina + MASA KOJU JE MOGUĆE VUĆI) = 6500 kg
244
TEHNIČKI PODACI

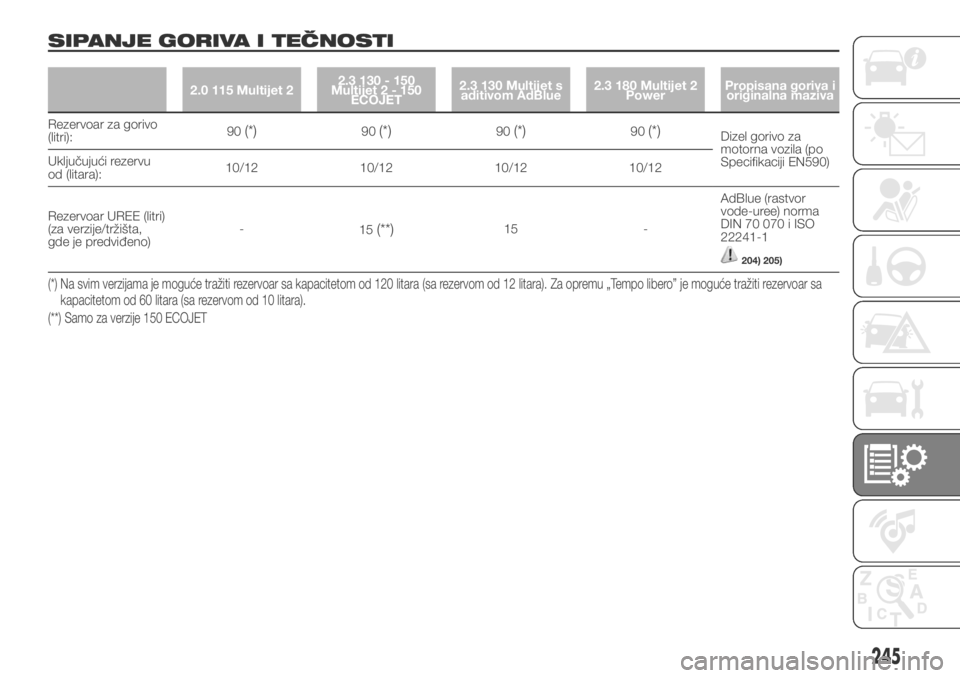

SIPANJE GORIVA I TEČNOSTI
2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet s
aditivom AdBlue2.3 180 Multijet 2
PowerPropisana goriva i
originalna maziva
Rezervoar za gorivo
(litri):90(*)90(*)90(*)90(*)Dizel gorivo za
motorna vozila (po
Specifikaciji EN590) Uključujući rezervu
od (litara):10/12 10/12 10/12 10/12
Rezervoar UREE (litri)
(za verzije/tržišta,
gde je predviđeno)-
15
(**)15 -AdBlue (rastvor
vode-uree) norma
DIN 70 070 i ISO
22241-1
204) 205)
(*) Na svim verzijama je moguće tražiti rezervoar sa kapacitetom od 120 litara (sa rezervom od 12 litara). Za opremu „Tempo libero” je moguće tražiti rezervoar sa
kapacitetom od 60 litara (sa rezervom od 10 litara).
(**) Samo za verzije 150 ECOJET
245

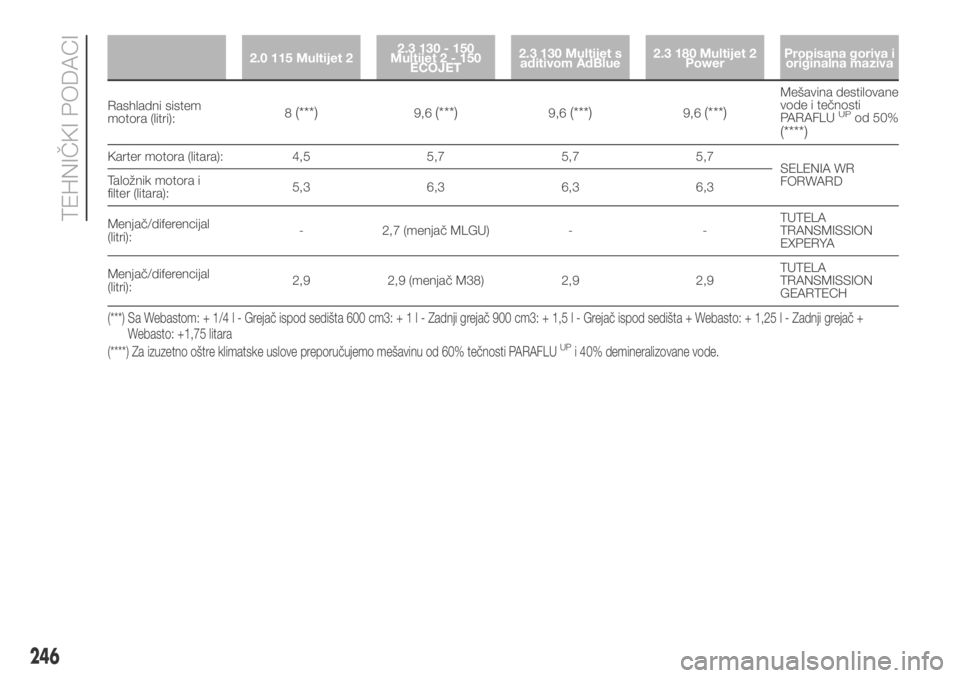

2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet s
aditivom AdBlue2.3 180 Multijet 2
PowerPropisana goriva i
originalna maziva
Rashladni sistem
motora (litri):8(***)9,6(***)9,6(***)9,6(***)
Mešavina destilovane
vode i tečnosti
PARAFLU
UPod 50%(****)
Karter motora (litara): 4,5 5,7 5,7 5,7
SELENIA WR
FORWARD Taložnik motora i
filter (litara):5,3 6,3 6,3 6,3
Menjač/diferencijal
(litri):- 2,7 (menjač MLGU) - -TUTELA
TRANSMISSION
EXPERYA
Menjač/diferencijal
(litri):2,9 2,9 (menjač M38) 2,9 2,9TUTELA
TRANSMISSION
GEARTECH
(***) Sa Webastom: + 1/4l-Grejač ispod sedišta 600 cm3:+1l-Zadnji grejač 900 cm3: + 1,5l-Grejač ispod sedišta + Webasto: + 1,25 l - Zadnji grejač +
Webasto: +1,75 litara
(****) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLU
UPi 40% demineralizovane vode.
246
TEHNIČKI PODACI

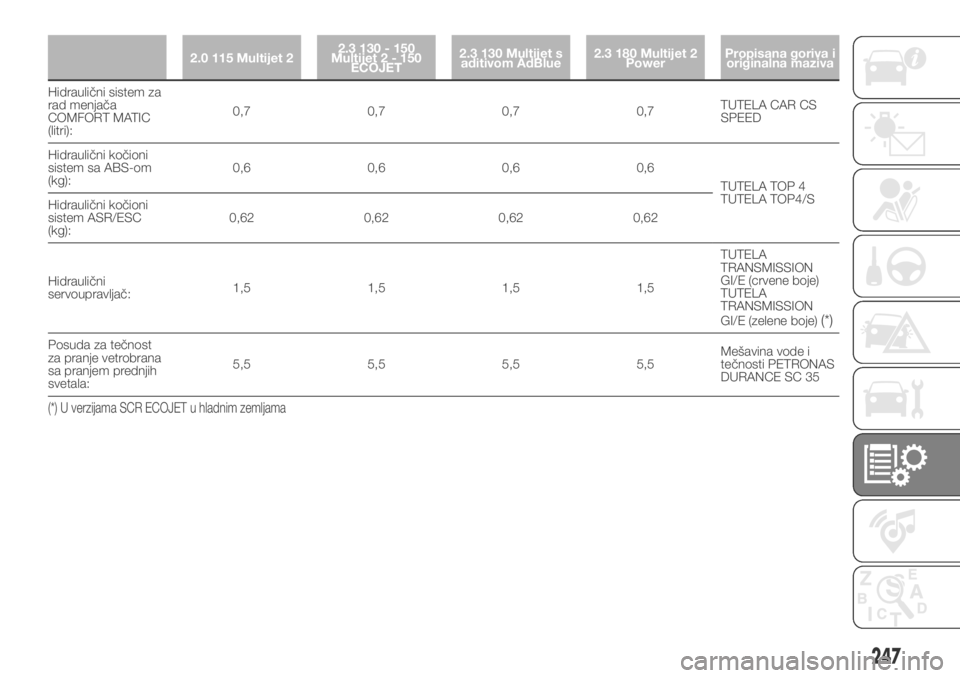

2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet s
aditivom AdBlue2.3 180 Multijet 2
PowerPropisana goriva i
originalna maziva
Hidraulični sistem za
rad menjača
COMFORT MATIC
(litri):0,7 0,7 0,7 0,7TUTELA CAR CS
SPEED
Hidraulični kočioni
sistem sa ABS-om
(kg):0,6 0,6 0,6 0,6
TUTELA TOP 4
TUTELA TOP4/S
Hidraulični kočioni
sistem ASR/ESC
(kg):0,62 0,62 0,62 0,62
Hidraulični
servoupravljač:1,5 1,5 1,5 1,5TUTELA
TRANSMISSION
GI/E (crvene boje)
TUTELA
TRANSMISSION
GI/E (zelene boje)
(*)
Posuda za tečnost
za pranje vetrobrana
sa pranjem prednjih
svetala:5,5 5,5 5,5 5,5Mešavina vode i
tečnosti PETRONAS
DURANCE SC 35
(*) U verzijama SCR ECOJET u hladnim zemljama
247

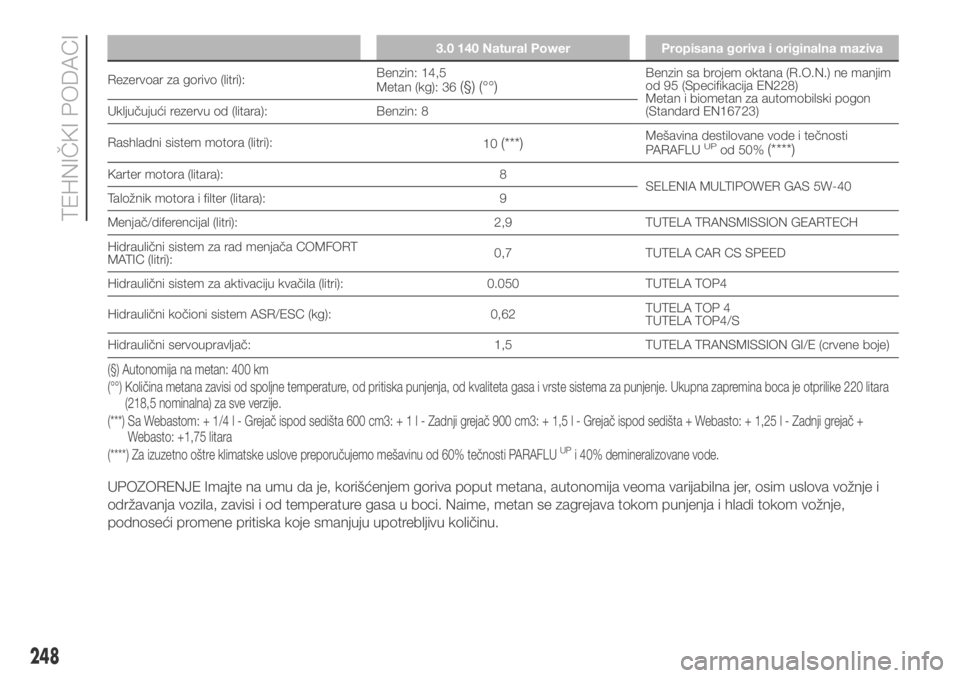

3.0 140 Natural Power Propisana goriva i originalna maziva
Rezervoar za gorivo (litri):Benzin: 14,5
Metan (kg): 36(§) (°°)Benzin sa brojem oktana (R.O.N.) ne manjim
od 95 (Specifikacija EN228)
Metan i biometan za automobilski pogon
(Standard EN16723) Uključujući rezervu od (litara): Benzin: 8
Rashladni sistem motora (litri):
10
(***)Mešavina destilovane vode i tečnosti
PARAFLUUPod 50%(****)
Karter motora (litara): 8
SELENIA MULTIPOWER GAS 5W-40
Taložnik motora i filter (litara): 9
Menjač/diferencijal (litri): 2,9 TUTELA TRANSMISSION GEARTECH
Hidraulični sistem za rad menjača COMFORT
MATIC (litri):0,7 TUTELA CAR CS SPEED
Hidraulični sistem za aktivaciju kvačila (litri): 0.050 TUTELA TOP4
Hidraulični kočioni sistem ASR/ESC (kg): 0,62TUTELA TOP 4
TUTELA TOP4/S
Hidraulični servoupravljač: 1,5 TUTELA TRANSMISSION GI/E (crvene boje)
(§) Autonomija na metan: 400 km
(°°) Količina metana zavisi od spoljne temperature, od pritiska punjenja, od kvaliteta gasa i vrste sistema za punjenje. Ukupna zapremina boca je otprilike 220 litara
(218,5 nominalna) za sve verzije.
(***) Sa Webastom: + 1/4l-Grejač ispod sedišta 600 cm3:+1l-Zadnji grejač 900 cm3: + 1,5l-Grejač ispod sedišta + Webasto: + 1,25 l - Zadnji grejač +
Webasto: +1,75 litara
(****) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLU
UPi 40% demineralizovane vode.
UPOZORENJE Imajte na umu da je, korišćenjem goriva poput metana, autonomija veoma varijabilna jer, osim uslova vožnje i
održavanja vozila, zavisi i od temperature gasa u boci. Naime, metan se zagrejava tokom punjenja i hladi tokom vožnje,
podnoseći promene pritiska koje smanjuju upotrebljivu količinu.
248
