FIAT DUCATO 2017 Manual de Empleo y Cuidado (in Spanish)

Si después de seleccionar un botón el
LED correspondiente en lugar de
parpadear se enciende con luz fija
(durante unos 5 segundos) significa que
la regulación no está disponible en ese
momento.
Las causas pueden ser las siguientes:
reserva de aire insuficiente: la
función se restablece al poner en
marcha el motor;
el sistema ha alcanzado una
temperatura de funcionamiento límite:
esperar unos minutos hasta que se
enfríe antes de volver a pulsar los
botones de accionamiento.
El nivel seleccionado con el vehículo
parado se mantiene hasta una
velocidad aproximada de 20km/h, y
cuando se supera esta velocidad el
sistema restablece automáticamente el
nivel normal: "alineación 0".
ADVERTENCIA
5)Antes de proceder a la regulación
manual con las puertas abiertas,
asegurarse de disponer alrededor del
vehículo de espacio suficiente para este
tipo de operación.
49

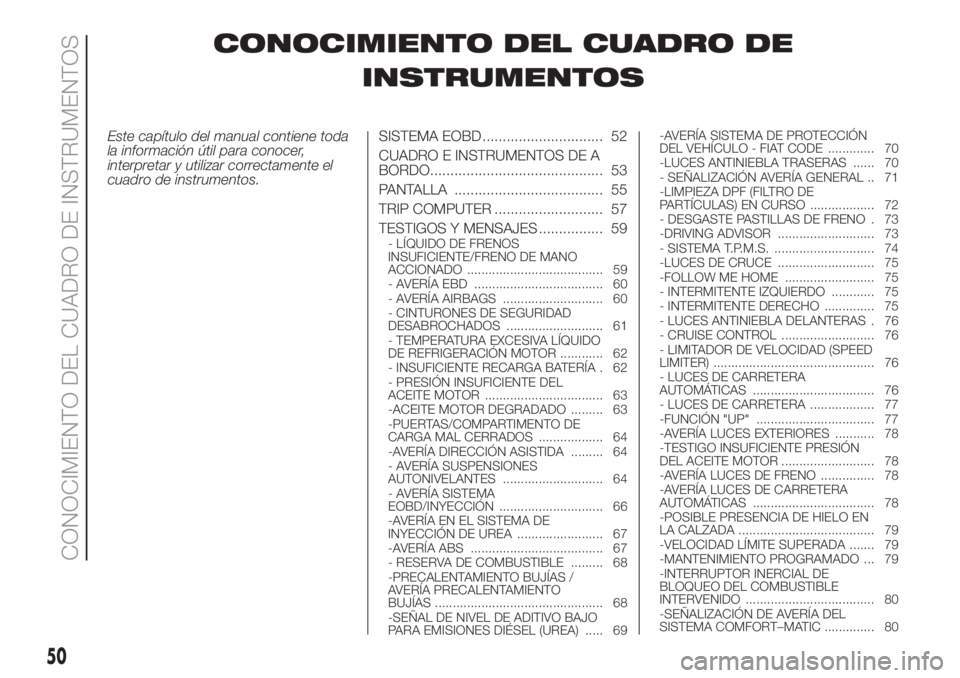

CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.SISTEMA EOBD .............................. 52
CUADRO E INSTRUMENTOS DE A
BORDO........................................... 53
PANTALLA ..................................... 55
TRIP COMPUTER ........................... 57
TESTIGOS Y MENSAJES ................ 59
- LÍQUIDO DE FRENOS
INSUFICIENTE/FRENO DE MANO
ACCIONADO ...................................... 59
- AVERÍA EBD .................................... 60
- AVERÍA AIRBAGS ............................ 60
- CINTURONES DE SEGURIDAD
DESABROCHADOS ........................... 61
- TEMPERATURA EXCESIVA LÍQUIDO
DE REFRIGERACIÓN MOTOR ............ 62
- INSUFICIENTE RECARGA BATERÍA . 62
- PRESIÓN INSUFICIENTE DEL
ACEITE MOTOR ................................. 63
-ACEITE MOTOR DEGRADADO ......... 63
-PUERTAS/COMPARTIMENTO DE
CARGA MAL CERRADOS .................. 64
-AVERÍA DIRECCIÓN ASISTIDA ......... 64
- AVERÍA SUSPENSIONES
AUTONIVELANTES ............................ 64
- AVERÍA SISTEMA
EOBD/INYECCIÓN ............................. 66
-AVERÍA EN EL SISTEMA DE
INYECCIÓN DE UREA ........................ 67
-AVERÍA ABS ..................................... 67
- RESERVA DE COMBUSTIBLE ......... 68
-PRECALENTAMIENTO BUJÍAS /
AVERÍA PRECALENTAMIENTO
BUJÍAS ............................................... 68
-SEÑAL DE NIVEL DE ADITIVO BAJO
PARA EMISIONES DIÉSEL (UREA) ..... 69-AVERÍA SISTEMA DE PROTECCIÓN
DEL VEHÍCULO - FIAT CODE ............. 70
-LUCES ANTINIEBLA TRASERAS ...... 70
- SEÑALIZACIÓN AVERÍA GENERAL .. 71
-LIMPIEZA DPF (FILTRO DE
PARTÍCULAS) EN CURSO .................. 72
- DESGASTE PASTILLAS DE FRENO . 73
-DRIVING ADVISOR ........................... 73
- SISTEMA T.P.M.S. ............................ 74
-LUCES DE CRUCE ........................... 75
-FOLLOW ME HOME ......................... 75
- INTERMITENTE IZQUIERDO ............ 75
- INTERMITENTE DERECHO .............. 75
- LUCES ANTINIEBLA DELANTERAS . 76
- CRUISE CONTROL .......................... 76
- LIMITADOR DE VELOCIDAD (SPEED
LIMITER) ............................................. 76
- LUCES DE CARRETERA
AUTOMÁTICAS .................................. 76
- LUCES DE CARRETERA .................. 77
-FUNCIÓN "UP" ................................. 77
-AVERÍA LUCES EXTERIORES ........... 78
-TESTIGO INSUFICIENTE PRESIÓN
DEL ACEITE MOTOR .......................... 78
-AVERÍA LUCES DE FRENO ............... 78
-AVERÍA LUCES DE CARRETERA
AUTOMÁTICAS .................................. 78
-POSIBLE PRESENCIA DE HIELO EN
LA CALZADA ...................................... 79
-VELOCIDAD LÍMITE SUPERADA ....... 79
-MANTENIMIENTO PROGRAMADO ... 79
-INTERRUPTOR INERCIAL DE
BLOQUEO DEL COMBUSTIBLE
INTERVENIDO .................................... 80
-SEÑALIZACIÓN DE AVERÍA DEL
SISTEMA COMFORT–MATIC .............. 80
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

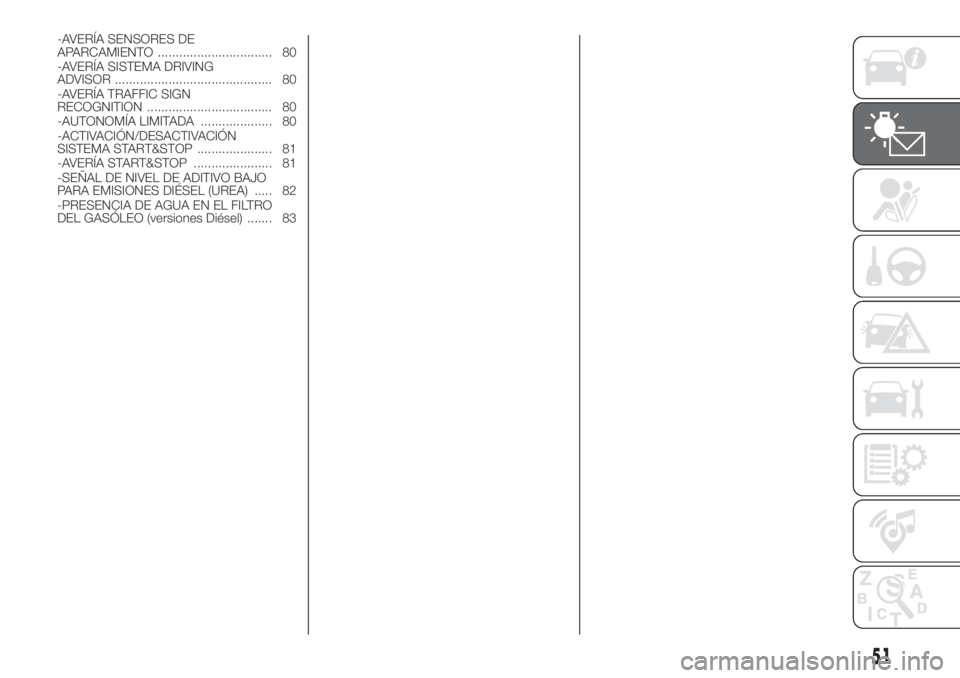

-AVERÍA SENSORES DE
APARCAMIENTO ................................ 80
-AVERÍA SISTEMA DRIVING
ADVISOR ............................................ 80
-AVERÍA TRAFFIC SIGN
RECOGNITION ................................... 80
-AUTONOMÍA LIMITADA .................... 80
-ACTIVACIÓN/DESACTIVACIÓN
SISTEMA START&STOP ..................... 81
-AVERÍA START&STOP ...................... 81
-SEÑAL DE NIVEL DE ADITIVO BAJO
PARA EMISIONES DIÉSEL (UREA) ..... 82
-PRESENCIA DE AGUA EN EL FILTRO
DEL GASÓLEO (versiones Diésel) ....... 83
51

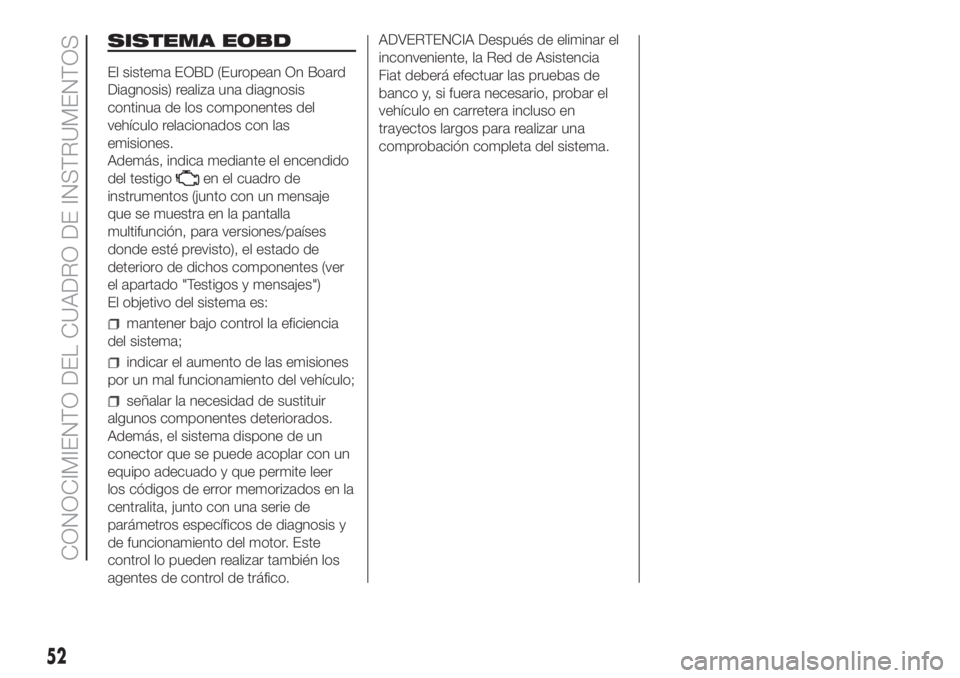

SISTEMA EOBD
El sistema EOBD (European On Board
Diagnosis) realiza una diagnosis
continua de los componentes del
vehículo relacionados con las
emisiones.
Además, indica mediante el encendido
del testigo
en el cuadro de
instrumentos (junto con un mensaje
que se muestra en la pantalla
multifunción, para versiones/países
donde esté previsto), el estado de
deterioro de dichos componentes (ver
el apartado "Testigos y mensajes")
El objetivo del sistema es:
mantener bajo control la eficiencia
del sistema;
indicar el aumento de las emisiones
por un mal funcionamiento del vehículo;
señalar la necesidad de sustituir
algunos componentes deteriorados.
Además, el sistema dispone de un
conector que se puede acoplar con un
equipo adecuado y que permite leer
los códigos de error memorizados en la
centralita, junto con una serie de
parámetros específicos de diagnosis y
de funcionamiento del motor. Este
control lo pueden realizar también los
agentes de control de tráfico.ADVERTENCIA Después de eliminar el
inconveniente, la Red de Asistencia
Fiat deberá efectuar las pruebas de
banco y, si fuera necesario, probar el
vehículo en carretera incluso en
trayectos largos para realizar una
comprobación completa del sistema.
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

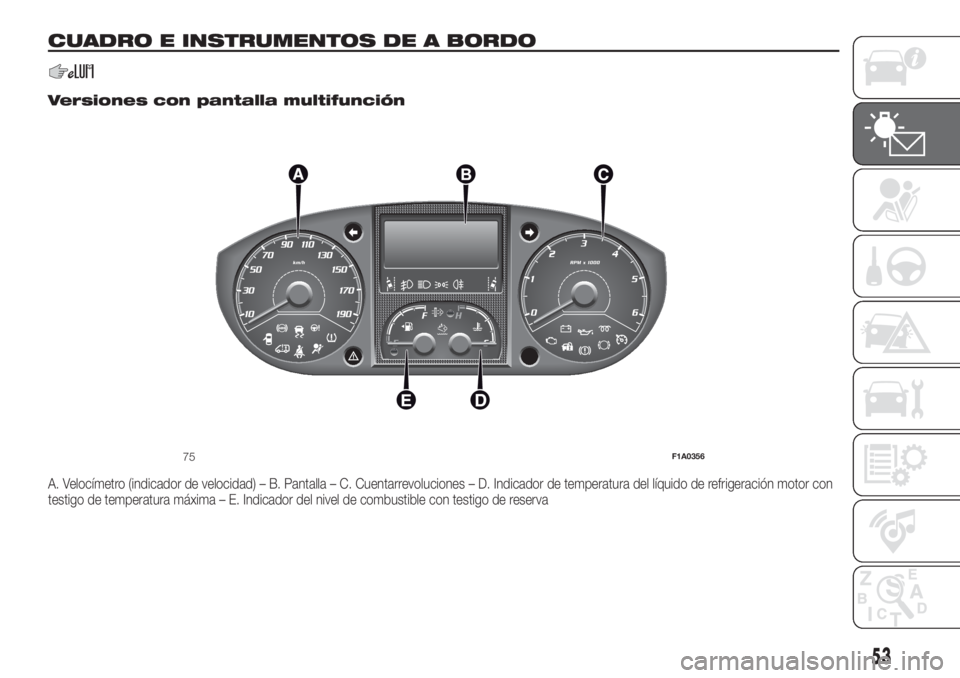

CUADRO E INSTRUMENTOS DE A BORDO
.
Versiones con pantalla multifunción
A. Velocímetro (indicador de velocidad) – B. Pantalla – C. Cuentarrevoluciones – D. Indicador de temperatura del líquido de refrigeración motor con
testigo de temperatura máxima – E. Indicador del nivel de combustible con testigo de reserva
75F1A0356
53

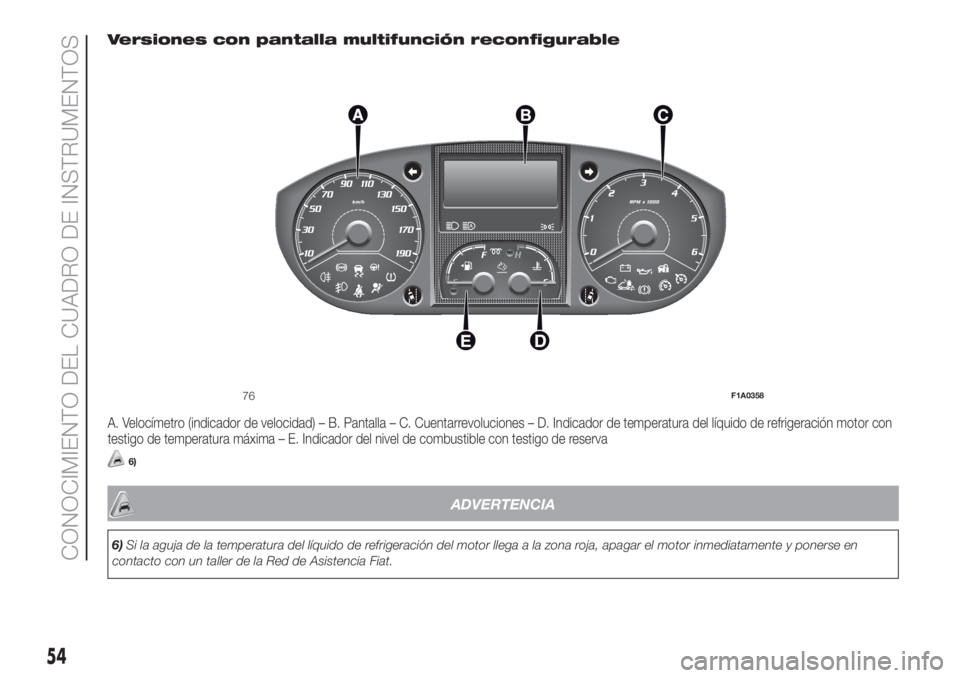

Versiones con pantalla multifunción reconfigurable
A. Velocímetro (indicador de velocidad) – B. Pantalla – C. Cuentarrevoluciones – D. Indicador de temperatura del líquido de refrigeración motor con
testigo de temperatura máxima – E. Indicador del nivel de combustible con testigo de reserva
6)
ADVERTENCIA
6)Si la aguja de la temperatura del líquido de refrigeración del motor llega a la zona roja, apagar el motor inmediatamente y ponerse en
contacto con un taller de la Red de Asistencia Fiat.
76F1A0358
54
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

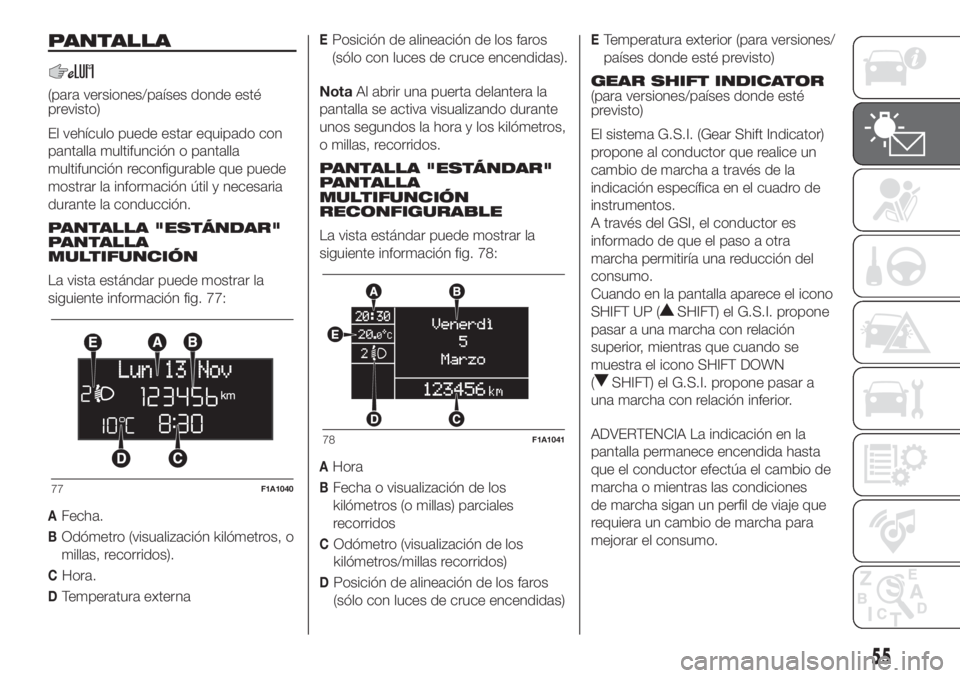

PANTALLA
(para versiones/países donde esté
previsto)
El vehículo puede estar equipado con
pantalla multifunción o pantalla
multifunción reconfigurable que puede
mostrar la información útil y necesaria
durante la conducción.
PANTALLA "ESTÁNDAR"
PANTALLA
MULTIFUNCIÓN
La vista estándar puede mostrar la
siguiente información fig. 77:
AFecha.
BOdómetro (visualización kilómetros, o
millas, recorridos).
CHora.
DTemperatura externa
EPosición de alineación de los faros
(sólo con luces de cruce encendidas).
NotaAl abrir una puerta delantera la
pantalla se activa visualizando durante
unos segundos la hora y los kilómetros,
o millas, recorridos.
PANTALLA "ESTÁNDAR"
PANTALLA
MULTIFUNCIÓN
RECONFIGURABLE
La vista estándar puede mostrar la
siguiente información fig. 78:
AHora
BFecha o visualización de los
kilómetros (o millas) parciales
recorridos
COdómetro (visualización de los
kilómetros/millas recorridos)
DPosición de alineación de los faros
(sólo con luces de cruce encendidas)
ETemperatura exterior (para versiones/
países donde esté previsto)
GEAR SHIFT INDICATOR
(para versiones/países donde esté
previsto)
El sistema G.S.I. (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de la
indicación específica en el cuadro de
instrumentos.
A través del GSI, el conductor es
informado de que el paso a otra
marcha permitiría una reducción del
consumo.
Cuando en la pantalla aparece el icono
SHIFT UP (
SHIFT) el G.S.I. propone
pasar a una marcha con relación
superior, mientras que cuando se
muestra el icono SHIFT DOWN
(
SHIFT) el G.S.I. propone pasar a
una marcha con relación inferior.
ADVERTENCIA La indicación en la
pantalla permanece encendida hasta
que el conductor efectúa el cambio de
marcha o mientras las condiciones
de marcha sigan un perfil de viaje que
requiera un cambio de marcha para
mejorar el consumo.
77F1A1040
78F1A1041
55

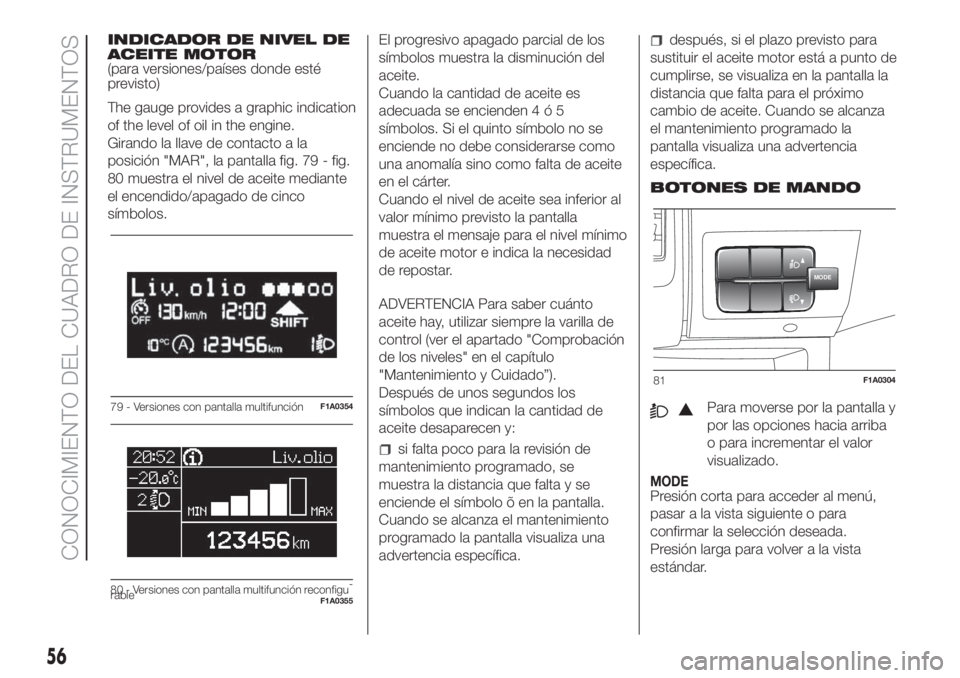

INDICADOR DE NIVEL DE
ACEITE MOTOR
(para versiones/países donde esté
previsto)
The gauge provides a graphic indication
of the level of oil in the engine.
Girando la llave de contacto a la
posición "MAR", la pantalla fig. 79 - fig.
80 muestra el nivel de aceite mediante
el encendido/apagado de cinco
símbolos.El progresivo apagado parcial de los
símbolos muestra la disminución del
aceite.
Cuando la cantidad de aceite es
adecuada se encienden4ó5
símbolos. Si el quinto símbolo no se
enciende no debe considerarse como
una anomalía sino como falta de aceite
en el cárter.
Cuando el nivel de aceite sea inferior al
valor mínimo previsto la pantalla
muestra el mensaje para el nivel mínimo
de aceite motor e indica la necesidad
de repostar.
ADVERTENCIA Para saber cuánto
aceite hay, utilizar siempre la varilla de
control (ver el apartado "Comprobación
de los niveles" en el capítulo
"Mantenimiento y Cuidado”).
Después de unos segundos los
símbolos que indican la cantidad de
aceite desaparecen y:
si falta poco para la revisión de
mantenimiento programado, se
muestra la distancia que falta y se
enciende el símbolo õ en la pantalla.
Cuando se alcanza el mantenimiento
programado la pantalla visualiza una
advertencia específica.
después, si el plazo previsto para
sustituir el aceite motor está a punto de
cumplirse, se visualiza en la pantalla la
distancia que falta para el próximo
cambio de aceite. Cuando se alcanza
el mantenimiento programado la
pantalla visualiza una advertencia
específica.
BOTONES DE MANDO
Para moverse por la pantalla y
por las opciones hacia arriba
o para incrementar el valor
visualizado.
MODEPresión corta para acceder al menú,
pasar a la vista siguiente o para
confirmar la selección deseada.
Presión larga para volver a la vista
estándar.
79 - Versiones con pantalla multifunciónF1A0354
Liv.olio
MAX MIN
80 - Versiones con pantalla multifunción reconfigu-
rableF1A0355
MODE
81F1A0304
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

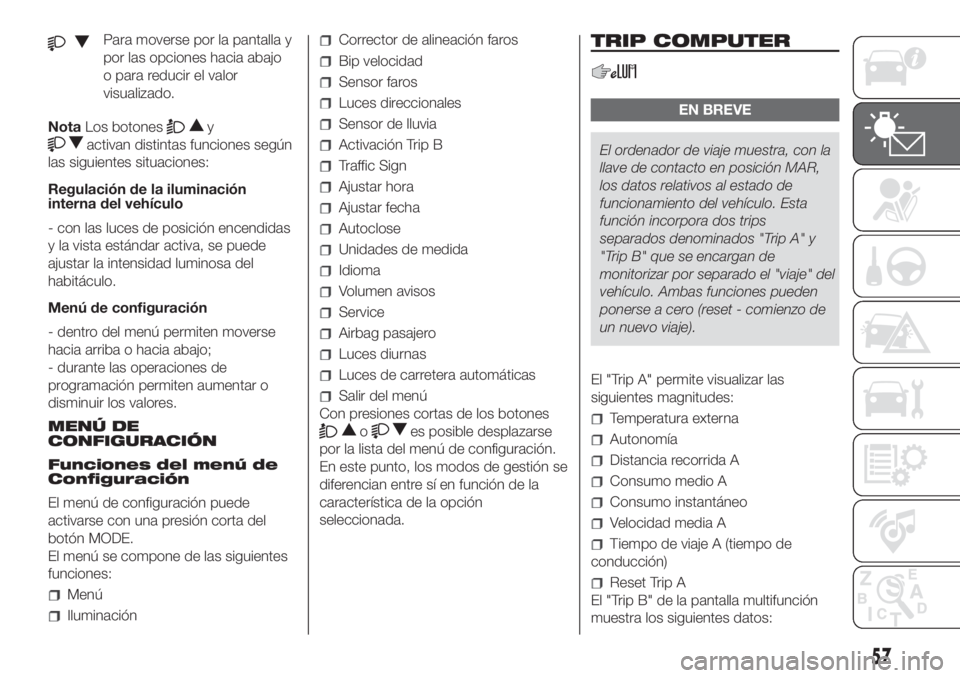

Para moverse por la pantalla y
por las opciones hacia abajo
o para reducir el valor
visualizado.
NotaLos botones
y
activan distintas funciones según
las siguientes situaciones:
Regulación de la iluminación
interna del vehículo
- con las luces de posición encendidas
y la vista estándar activa, se puede
ajustar la intensidad luminosa del
habitáculo.
Menú de configuración
- dentro del menú permiten moverse
hacia arriba o hacia abajo;
- durante las operaciones de
programación permiten aumentar o
disminuir los valores.
MENÚ DE
CONFIGURACIÓN
Funciones del menú de
Configuración
El menú de configuración puede
activarse con una presión corta del
botón MODE.
El menú se compone de las siguientes
funciones:
Menú
Iluminación
Corrector de alineación faros
Bip velocidad
Sensor faros
Luces direccionales
Sensor de lluvia
Activación Trip B
Traffic Sign
Ajustar hora
Ajustar fecha
Autoclose
Unidades de medida
Idioma
Volumen avisos
Service
Airbag pasajero
Luces diurnas
Luces de carretera automáticas
Salir del menú
Con presiones cortas de los botones
oes posible desplazarse
por la lista del menú de configuración.
En este punto, los modos de gestión se
diferencian entre sí en función de la
característica de la opción
seleccionada.
TRIP COMPUTER
EN BREVE
El ordenador de viaje muestra, con la
llave de contacto en posición MAR,
los datos relativos al estado de
funcionamiento del vehículo. Esta
función incorpora dos trips
separados denominados "Trip A" y
"Trip B" que se encargan de
monitorizar por separado el "viaje" del
vehículo. Ambas funciones pueden
ponerse a cero (reset - comienzo de
un nuevo viaje).
El "Trip A" permite visualizar las
siguientes magnitudes:
Temperatura externa
Autonomía
Distancia recorrida A
Consumo medio A
Consumo instantáneo
Velocidad media A
Tiempo de viaje A (tiempo de
conducción)
Reset Trip A
El "Trip B" de la pantalla multifunción
muestra los siguientes datos:
57

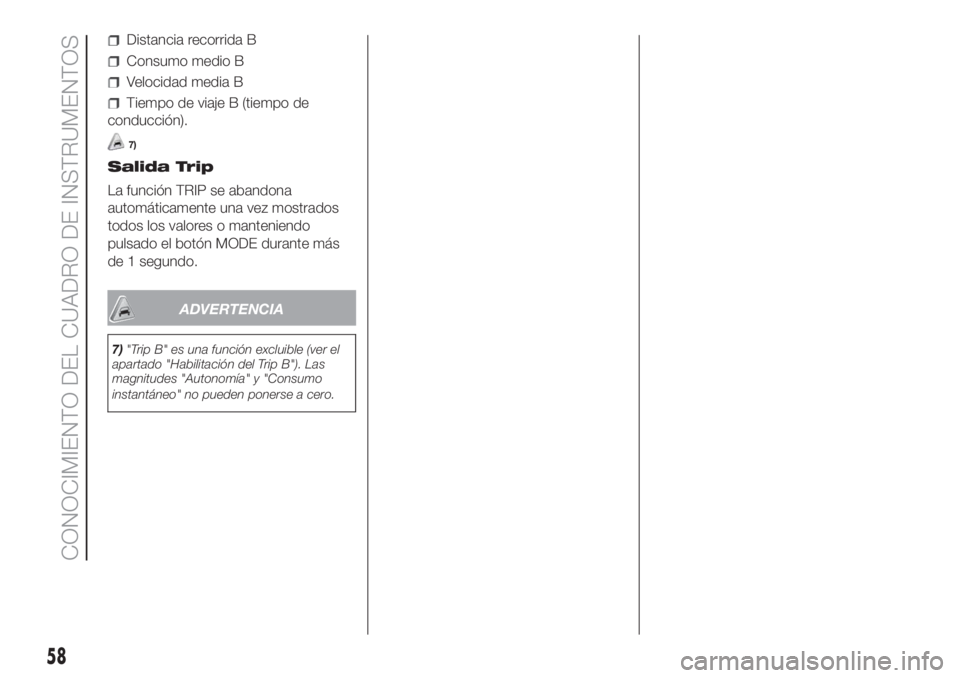

Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción).
7)
Salida Trip
La función TRIP se abandona
automáticamente una vez mostrados
todos los valores o manteniendo
pulsado el botón MODE durante más
de 1 segundo.
ADVERTENCIA
7)"Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B"). Las
magnitudes "Autonomía" y "Consumo
instantáneo" no pueden ponerse a cero.
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
