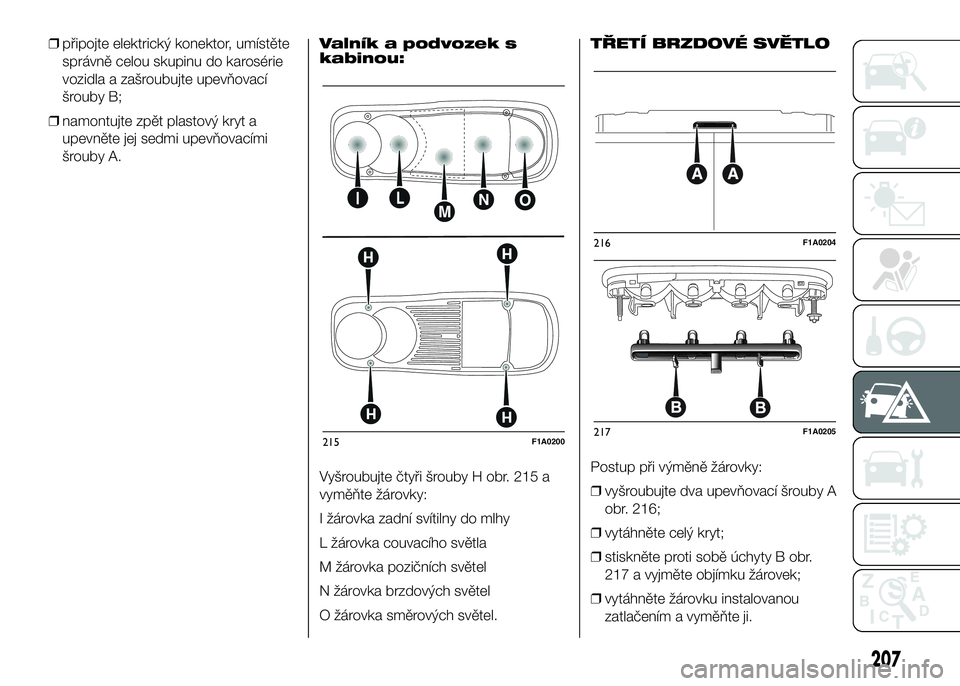

❒připojte elektrický konektor, umístěte
správně celou skupinu do karosérie
vozidla a zašroubujte upevňovací
šrouby B;
❒namontujte zpět plastový kryt a
upevněte jej sedmi upevňovacími
šrouby A.Valník a podvozek s
kabinou:
Vyšroubujte čtyři šrouby H obr. 215 a
vyměňte žárovky:
I žárovka zadní svítilny do mlhy
L žárovka couvacího světla
M žárovka pozičních světel
N žárovka brzdových světel
O žárovka směrových světel.TŘETÍ BRZDOVÉ SVĚTLO
Postup při výměně žárovky:
❒vyšroubujte dva upevňovací šrouby A
obr. 216;
❒vytáhněte celý kryt;
❒stiskněte proti sobě úchyty B obr.
217 a vyjměte objímku žárovek;
❒vytáhněte žárovku instalovanou
zatlačením a vyměňte ji.
215F1A0200
216F1A0204
217F1A0205
207

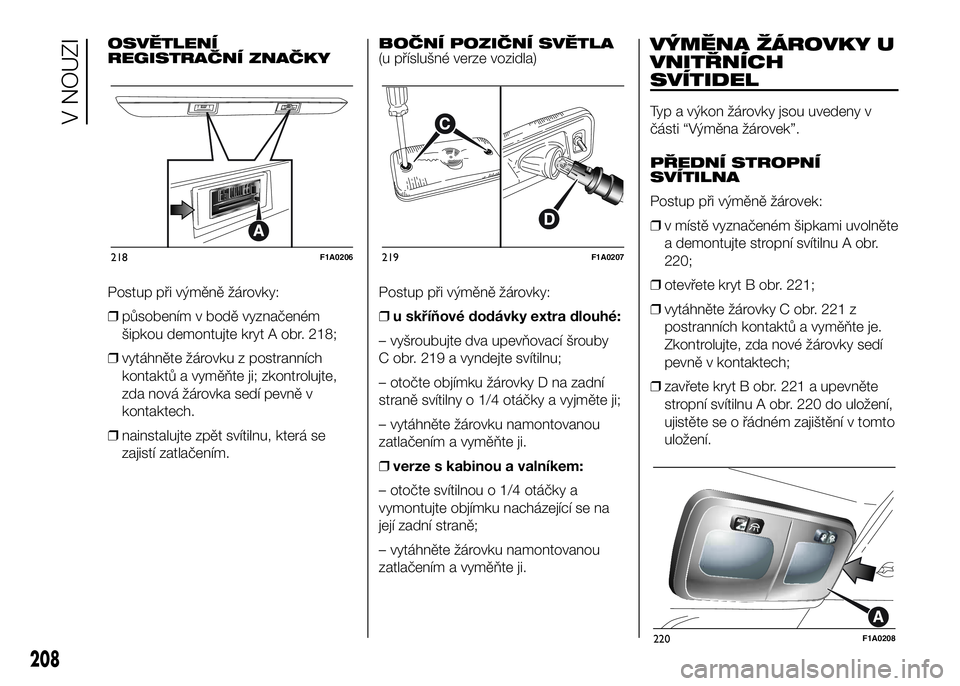

OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❒působením v bodě vyznačeném
šipkou demontujte kryt A obr. 218;
❒vytáhněte žárovku z postranních
kontaktů a vyměňte ji; zkontrolujte,
zda nová žárovka sedí pevně v
kontaktech.
❒nainstalujte zpět svítilnu, která se
zajistí zatlačením.BOČNÍ POZIČNÍ SVĚTLA
(u příslušné verze vozidla)
Postup při výměně žárovky:
❒u skříňové dodávky extra dlouhé:
– vyšroubujte dva upevňovací šrouby
C obr. 219 a vyndejte svítilnu;
– otočte objímku žárovky D na zadní
straně svítilny o 1/4 otáčky a vyjměte ji;
– vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.
❒verze s kabinou a valníkem:
– otočte svítilnou o 1/4 otáčky a
vymontujte objímku nacházející se na
její zadní straně;
– vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.VÝMĚNA ŽÁROVKY U
VNITŘNÍCH
SVÍTIDEL
Typ a výkon žárovky jsou uvedeny v
části “Výměna žárovek”.
PŘEDNÍ STROPNÍ
SVÍTILNA
Postup při výměně žárovek:
❒v místě vyznačeném šipkami uvolněte
a demontujte stropní svítilnu A obr.
220;
❒otevřete kryt B obr. 221;
❒vytáhněte žárovky C obr. 221 z
postranních kontaktů a vyměňte je.
Zkontrolujte, zda nové žárovky sedí
pevně v kontaktech;
❒zavřete kryt B obr. 221 a upevněte
stropní svítilnu A obr. 220 do uložení,
ujistěte se o řádném zajištění v tomto
uložení.
218F1A0206219F1A0207
220F1A0208
208
V NOUZI

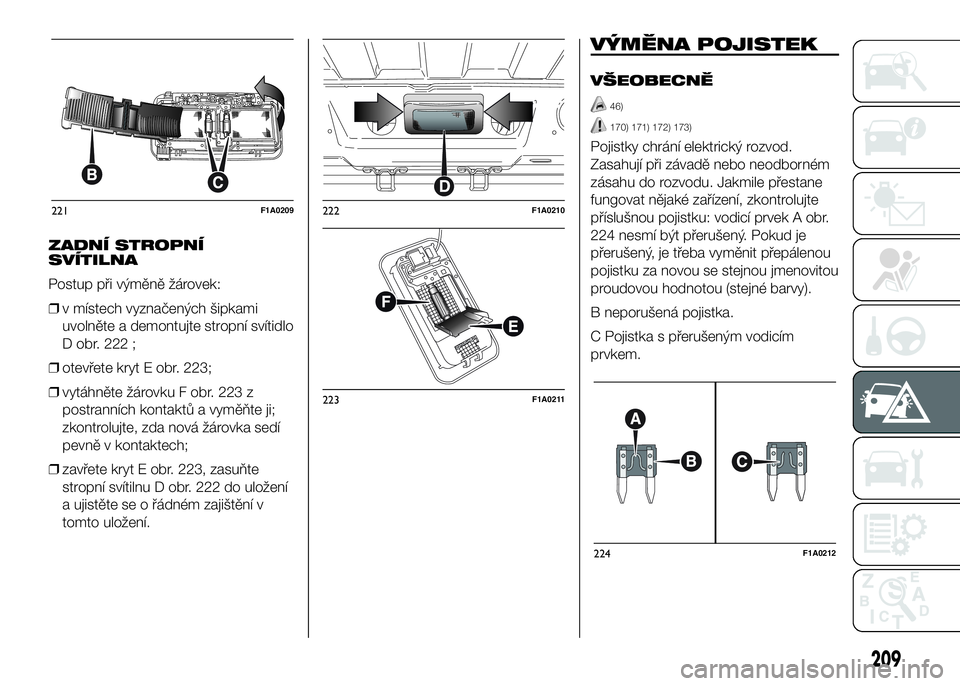

ZADNÍ STROPNÍ
SVÍTILNA
Postup při výměně žárovek:
❒v místech vyznačených šipkami
uvolněte a demontujte stropní svítidlo
D obr. 222 ;
❒otevřete kryt E obr. 223;
❒vytáhněte žárovku F obr. 223 z
postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí
pevně v kontaktech;
❒zavřete kryt E obr. 223, zasuňte
stropní svítilnu D obr. 222 do uložení
a ujistěte se o řádném zajištění v
tomto uložení.
.
VÝMĚNA POJISTEK
VŠEOBECNĚ
46)
170) 171) 172) 173)
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu. Jakmile přestane
fungovat nějaké zařízení, zkontrolujte
příslušnou pojistku: vodicí prvek A obr.
224 nesmí být přerušený. Pokud je
přerušený, je třeba vyměnit přepálenou
pojistku za novou se stejnou jmenovitou
proudovou hodnotou (stejné barvy).
B neporušená pojistka.
C Pojistka s přerušeným vodicím
prvkem.
221F1A0209222F1A0210
223F1A0211
224F1A0212
209

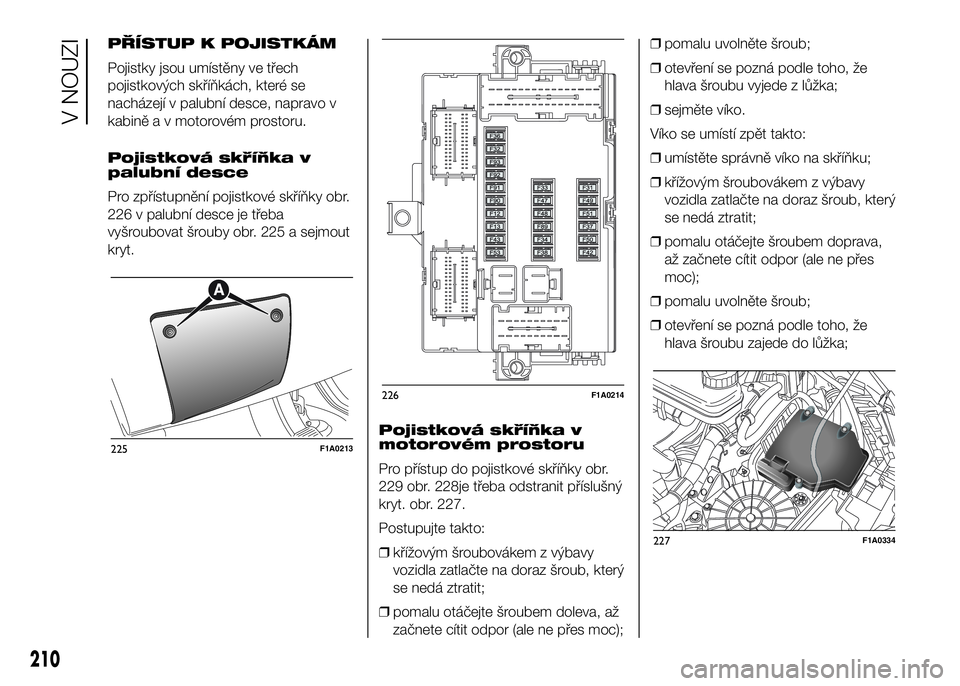

PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech
pojistkových skříňkách, které se
nacházejí v palubní desce, napravo v
kabině a v motorovém prostoru.
Pojistková skříňka v
palubní desce
Pro zpřístupnění pojistkové skříňky obr.
226 v palubní desce je třeba
vyšroubovat šrouby obr. 225 a sejmout
kryt.
Pojistková skříňka v
motorovém prostoru
Pro přístup do pojistkové skříňky obr.
229 obr. 228je třeba odstranit příslušný
kryt. obr. 227.
Postupujte takto:
❒křížovým šroubovákem z výbavy
vozidla zatlačte na doraz šroub, který
se nedá ztratit;
❒pomalu otáčejte šroubem doleva, až
začnete cítit odpor (ale ne přes moc);❒pomalu uvolněte šroub;
❒otevření se pozná podle toho, že
hlava šroubu vyjede z lůžka;
❒sejměte víko.
Víko se umístí zpět takto:
❒umístěte správně víko na skříňku;
❒křížovým šroubovákem z výbavy
vozidla zatlačte na doraz šroub, který
se nedá ztratit;
❒pomalu otáčejte šroubem doprava,
až začnete cítit odpor (ale ne přes
moc);
❒pomalu uvolněte šroub;
❒otevření se pozná podle toho, že
hlava šroubu zajede do lůžka;
225F1A0213
226F1A0214
227F1A0334
210
V NOUZI

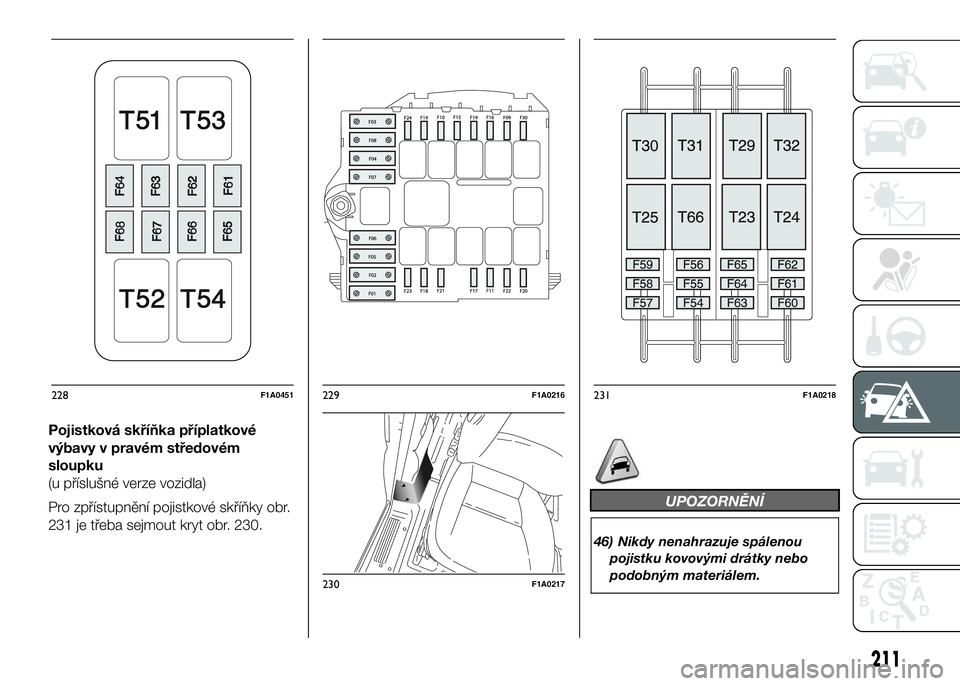

Pojistková skříňka příplatkové
výbavy v pravém středovém
sloupku
(u příslušné verze vozidla)
Pro zpřístupnění pojistkové skříňky obr.
231 je třeba sejmout kryt obr. 230.
UPOZORNĚNÍ
46) Nikdy nenahrazuje spálenou
pojistku kovovými drátky nebo
podobným materiálem.
228F1A0451229F1A0216
230F1A0217
231F1A0218
211

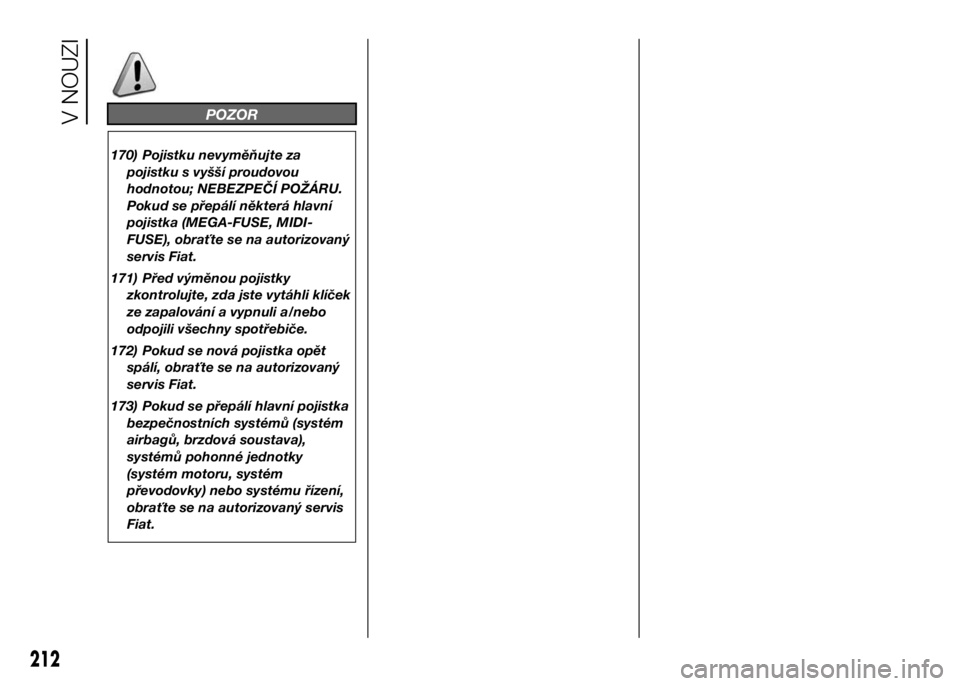

POZOR
170) Pojistku nevyměňujte za
pojistku s vyšší proudovou
hodnotou; NEBEZPEČÍ POŽÁRU.
Pokud se přepálí některá hlavní
pojistka (MEGA-FUSE, MIDI-
FUSE), obraťte se na autorizovaný
servis Fiat.
171) Před výměnou pojistky
zkontrolujte, zda jste vytáhli klíček
ze zapalování a vypnuli a/nebo
odpojili všechny spotřebiče.
172) Pokud se nová pojistka opět
spálí, obraťte se na autorizovaný
servis Fiat.
173) Pokud se přepálí hlavní pojistka
bezpečnostních systémů (systém
airbagů, brzdová soustava),
systémů pohonné jednotky
(systém motoru, systém
převodovky) nebo systému řízení,
obraťte se na autorizovaný servis
Fiat.
212
V NOUZI

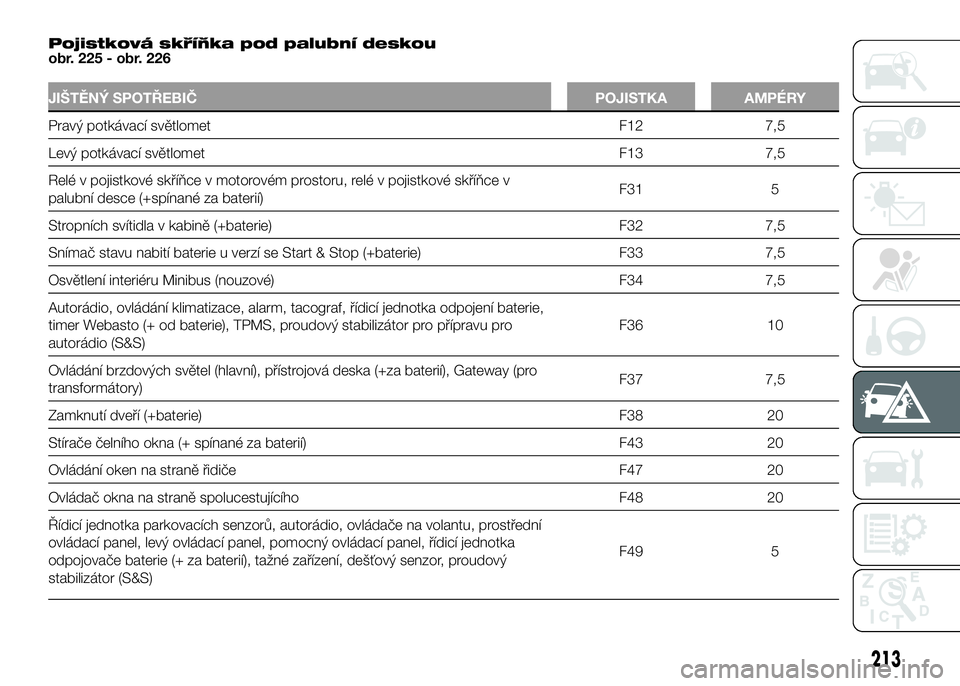

Pojistková skříňka pod palubní deskou
obr. 225 - obr. 226
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Pravý potkávací světlomet F12 7,5
Levý potkávací světlomet F13 7,5
Relé v pojistkové skříňce v motorovém prostoru, relé v pojistkové skříňce v
palubní desce (+spínané za baterií)F31 5
Stropních svítidla v kabině (+baterie) F32 7,5
Snímač stavu nabití baterie u verzí se Start & Stop (+baterie) F33 7,5
Osvětlení interiéru Minibus (nouzové) F34 7,5
Autorádio, ovládání klimatizace, alarm, tacograf, řídicí jednotka odpojení baterie,
timer Webasto (+ od baterie), TPMS, proudový stabilizátor pro přípravu pro
autorádio (S&S)F36 10
Ovládání brzdových světel (hlavní), přístrojová deska (+za baterií), Gateway (pro
transformátory)F37 7,5
Zamknutí dveří (+baterie) F38 20
Stírače čelního okna (+ spínané za baterií) F43 20
Ovládání oken na straně řidiče F47 20
Ovládač okna na straně spolucestujícího F48 20
Řídicí jednotka parkovacích senzorů, autorádio, ovládače na volantu, prostřední
ovládací panel, levý ovládací panel, pomocný ovládací panel, řídicí jednotka
odpojovače baterie (+ za baterií), tažné zařízení, dešťový senzor, proudový
stabilizátor (S&S)F49 5
213

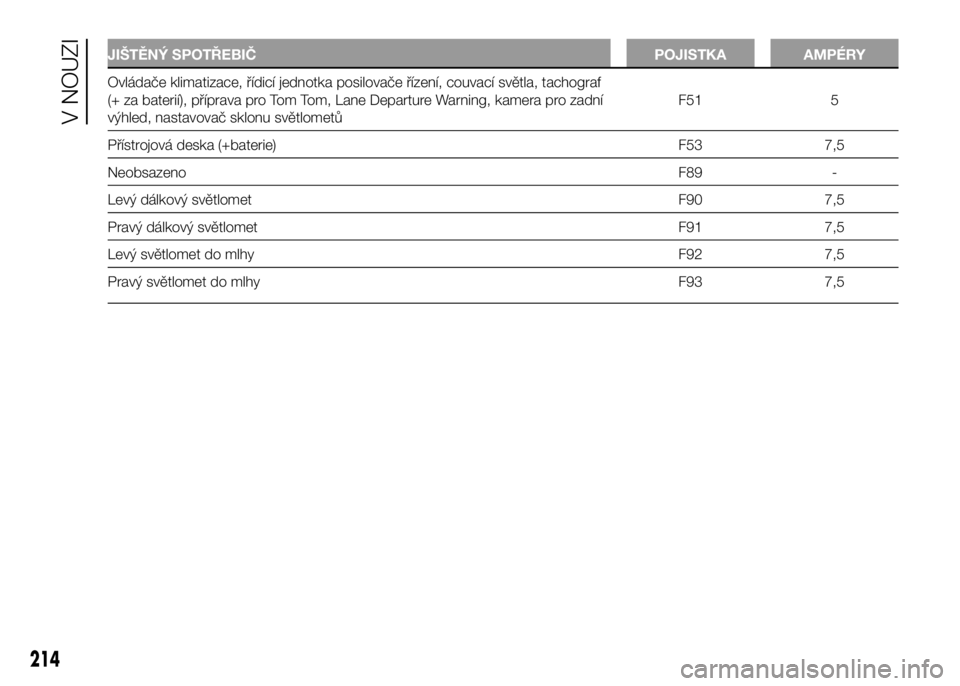

JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Ovládače klimatizace, řídicí jednotka posilovače řízení, couvací světla, tachograf
(+ za baterií), příprava pro Tom Tom, Lane Departure Warning, kamera pro zadní
výhled, nastavovač sklonu světlometůF51 5
Přístrojová deska (+baterie) F53 7,5
NeobsazenoF89 -
Levý dálkový světlomet F90 7,5
Pravý dálkový světlomet F91 7,5
Levý světlomet do mlhy F92 7,5
Pravý světlomet do mlhy F93 7,5
214
V NOUZI

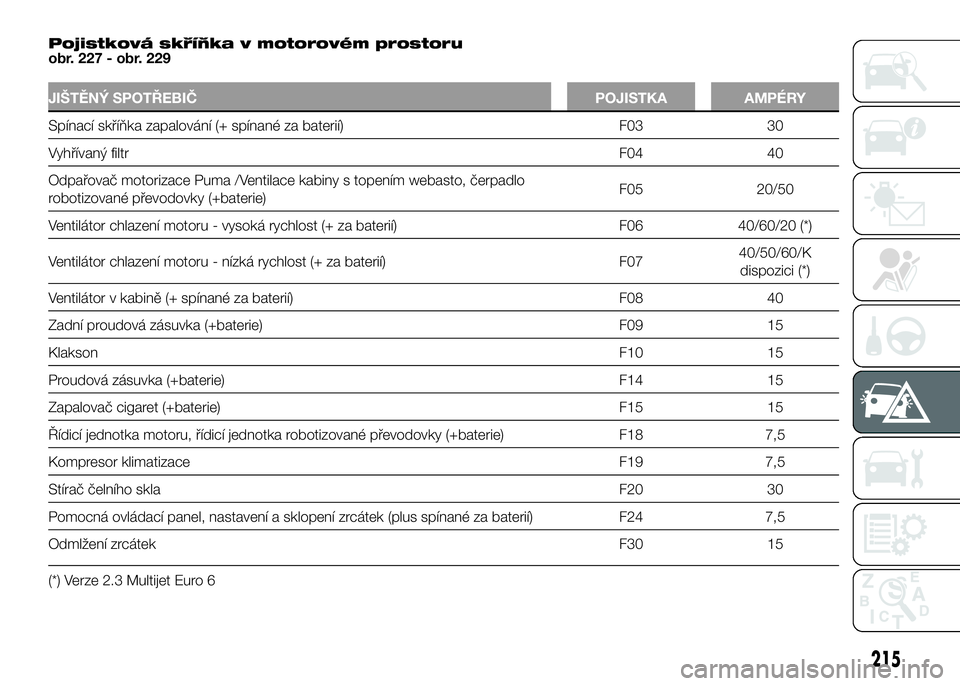

Pojistková skříňka v motorovém prostoru
obr. 227 - obr. 229
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Spínací skříňka zapalování (+ spínané za baterií) F03 30
Vyhřívaný filtrF04 40
Odpařovač motorizace Puma /Ventilace kabiny s topením webasto, čerpadlo
robotizované převodovky (+baterie)F05 20/50
Ventilátor chlazení motoru - vysoká rychlost (+ za baterií) F06 40/60/20 (*)
Ventilátor chlazení motoru - nízká rychlost (+ za baterií) F0740/50/60/K
dispozici (*)
Ventilátor v kabině (+ spínané za baterií) F08 40
Zadní proudová zásuvka (+baterie) F09 15
KlaksonF10 15
Proudová zásuvka (+baterie) F14 15
Zapalovač cigaret (+baterie) F15 15
Řídicí jednotka motoru, řídicí jednotka robotizované převodovky (+baterie) F18 7,5
Kompresor klimatizace F19 7,5
Stírač čelního skla F20 30
Pomocná ovládací panel, nastavení a sklopení zrcátek (plus spínané za baterií) F24 7,5
Odmlžení zrcátek F30 15
(*) Verze 2.3 Multijet Euro 6
215

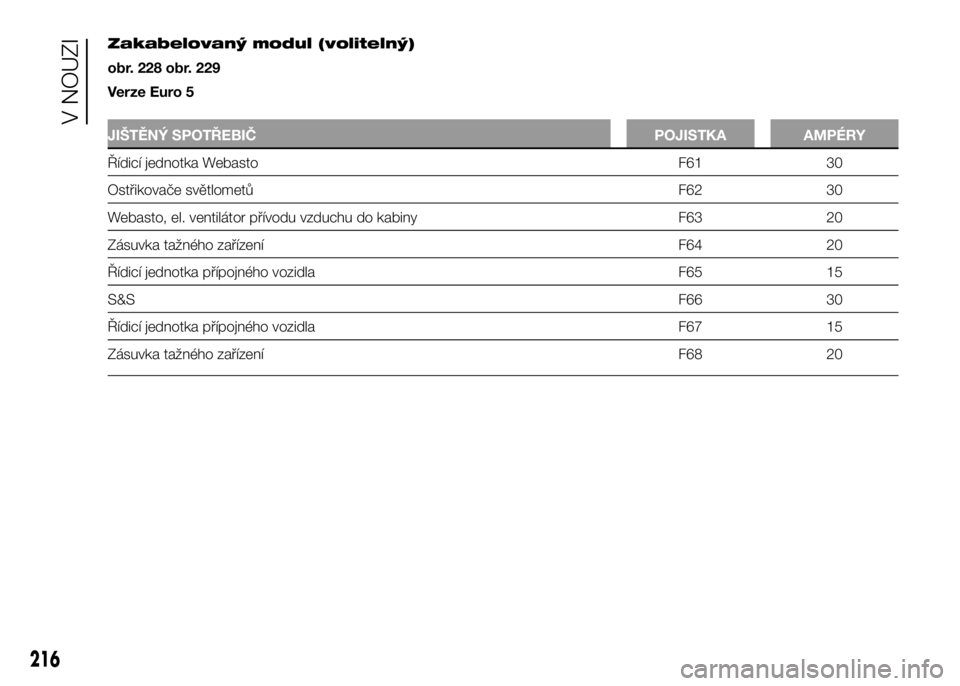

Zakabelovaný modul (volitelný)
obr. 228 obr. 229
Verze Euro 5
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Řídicí jednotka Webasto F61 30
Ostřikovače světlometů F62 30
Webasto, el. ventilátor přívodu vzduchu do kabiny F63 20
Zásuvka tažného zařízení F64 20
Řídicí jednotka přípojného vozidla F65 15
S&SF66 30
Řídicí jednotka přípojného vozidla F67 15
Zásuvka tažného zařízení F68 20
216
