FIAT DUCATO 2018 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2018, Model line: DUCATO, Model: FIAT DUCATO 2018Pages: 322, PDF-Größe: 14.85 MB
Page 11 of 322
Aufleuchten der
Kontrollleuchte
während der Fahrt
Leuchtet die Kontrollleuchte,
bedeutet dies, dass das System eine
Selbstdiagnose ausführt (z. B. auf
Grund eines Spannungsabfalls).
Sollte die Kontrollleuchteweiterhin eingeschaltet bleiben,
wenden Sie sich bitte an das
Fiat-Servicenetz.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.

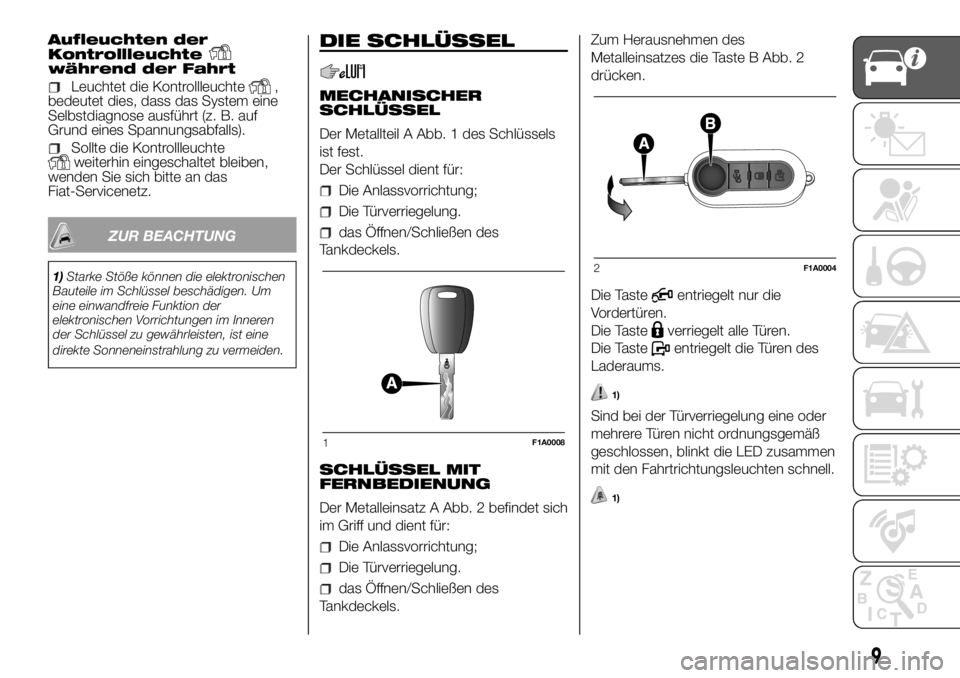

DIE SCHLÜSSEL
MECHANISCHER
SCHLÜSSEL
Der Metallteil A Abb. 1 des Schlüssels
ist fest.
Der Schlüssel dient für:
Die Anlassvorrichtung;
Die Türverriegelung.
das Öffnen/Schließen des
Tankdeckels.
SCHLÜSSEL MIT
FERNBEDIENUNG
Der Metalleinsatz A Abb. 2 befindet sich
im Griff und dient für:
Die Anlassvorrichtung;
Die Türverriegelung.
das Öffnen/Schließen des
Tankdeckels.Zum Herausnehmen des
Metalleinsatzes die Taste B Abb. 2
drücken.
Die Taste
entriegelt nur die
Vordertüren.
Die Taste
verriegelt alle Türen.
Die Taste
entriegelt die Türen des
Laderaums.
1)
Sind bei der Türverriegelung eine oder
mehrere Türen nicht ordnungsgemäß
geschlossen, blinkt die LED zusammen
mit den Fahrtrichtungsleuchten schnell.
1)
1F1A0008
2F1A0004
9
Page 12 of 322
ZUR BEACHTUNG
1)Die Taste B nur dann drücken, wenn
sich der Schlüssel weit genug vom Körper
entfernt befindet, insbesondere von Augen
und Gegenständen, die beschädigt
werden könnten (z.B. Kleidung). Den
Schlüssel nicht unbeaufsichtigt lassen,
damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
unabsichtlich die Taste drücken können.
ZUR BEACHTUNG
1)Leere Batterien sind schädlich für die
Umwelt. Sie müssen, wie vorgeschrieben,
in den eigens dafür vorgesehenen
Behältern entsorgt oder beim Fiat
Servicenetz abgegeben werden, der diese
dann entsprechend entsorgt.

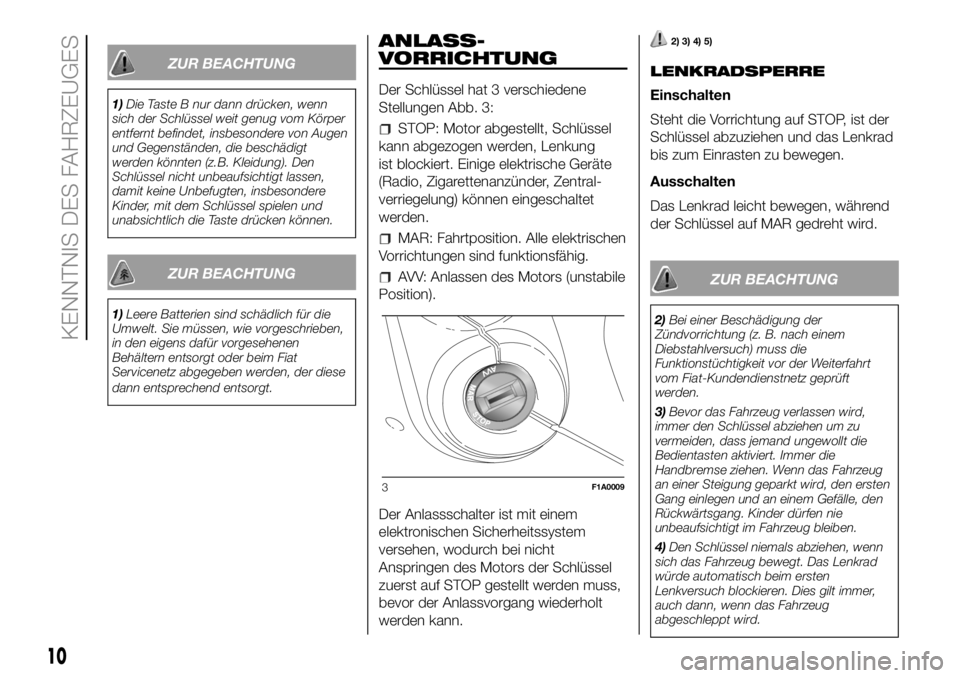

ANLASS-
VORRICHTUNG
Der Schlüssel hat 3 verschiedene
Stellungen Abb. 3:
STOP: Motor abgestellt, Schlüssel
kann abgezogen werden, Lenkung
ist blockiert. Einige elektrische Geräte
(Radio, Zigarettenanzünder, Zentral-
verriegelung) können eingeschaltet
werden.
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors (unstabile
Position).
Der Anlassschalter ist mit einem
elektronischen Sicherheitssystem
versehen, wodurch bei nicht
Anspringen des Motors der Schlüssel
zuerst auf STOP gestellt werden muss,
bevor der Anlassvorgang wiederholt
werden kann.
2) 3) 4) 5)
LENKRADSPERRE
Einschalten
Steht die Vorrichtung auf STOP, ist der
Schlüssel abzuziehen und das Lenkrad
bis zum Einrasten zu bewegen.
Ausschalten
Das Lenkrad leicht bewegen, während
der Schlüssel auf MAR gedreht wird.
ZUR BEACHTUNG
2)Bei einer Beschädigung der
Zündvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Fiat-Kundendienstnetz geprüft
werden.
3)Bevor das Fahrzeug verlassen wird,
immer den Schlüssel abziehen um zu
vermeiden, dass jemand ungewollt die
Bedientasten aktiviert. Immer die
Handbremse ziehen. Wenn das Fahrzeug
an einer Steigung geparkt wird, den ersten
Gang einlegen und an einem Gefälle, den
Rückwärtsgang. Kinder dürfen nie
unbeaufsichtigt im Fahrzeug bleiben.
4)Den Schlüssel niemals abziehen, wenn
sich das Fahrzeug bewegt. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies gilt immer,
auch dann, wenn das Fahrzeug
abgeschleppt wird.
3F1A0009
10
KENNTNIS DES FAHRZEUGES
Page 13 of 322
5)Jegliche Maßnahmen im Aftermarket mit
daraus folgenden Veränderungen der
Lenkung oder der Lenksäule (z. B.
Montage einer Alarmanlage), die außer zur
Verschlechterung der Leistungen des
Systems und dem Verfall der Garantie auch
zu schweren Sicherheitsproblemen sowie
einem Fahrzeug das nicht seiner Zulassung
entspricht führen können, sind strengstens
verboten.ELEKTRONISCHE
ALARMANLAGE
(für Versionen / Märkte, wo vorgesehen)
Die Alarmanlage, als zusätzliche
Option für alle bereits vorher
beschriebenen Funktionen der
Fernbedienung, wird vom Empfänger
aus gesteuert, der sich unterhalb des
Armaturenbretts in der Nähe des
Sicherungskastens befindet.
Aktivierung
Bei geschlossenen Türen und
Kofferraum und Zündschlüssel auf
STOP oder bei abgezogenem
Zündschlüssel, den Schlüssel mit
Fernbedienung auf das Fahrzeug
gerichtet halten. Dann die Taste
„Verriegeln” drücken und gleich wieder
loslassen.
Mit Ausnahme von einigen
Bestimmungsländern gibt die Anlage
ein akustisches Signal („Biep”) ab
und aktiviert die Türverriegelung.
Vor dem Einschalten der Alarmanlage
wird eine Eigendiagnose durchgeführt:
wird eine Störung ermittelt, gibt das
System nochmals ein akustisches
Signal ab.In diesem Fall die Alarmanlage durch
Druck der Taste „Türen/Laderaum
entriegeln” ausschalten, prüfen, ob die
Türen und die Motorhaube
ordnungsgemäß geschlossen sind, und
die Alarmanlage durch Druck der Taste
„Verriegeln” wieder einschalten.
Anderenfalls werden die nicht korrekt
geschlossene Tür oder Kofferraum von
der Alarmkontrolle ausgeschlossen.
Gibt das Alarmsystem trotz korrekt
verschlossener Türen und Motorhaube
ein Signal ab, bedeutet das, dass
eine Funktionsstörung des Systems
vorliegt. Bitte das Fiat-
Kundendienstnetz aufsuchen.
ZUR BEACHTUNG Wird die
Zentralverriegelung mit dem
Metalleinsatz des Schlüssels aktiviert,
wird die Alarmanlage nicht
eingeschaltet.
ZUR BEACHTUNG Das Alarmsystem
wird den Bestimmungen der jeweiligen
Länder angepasst.
Deaktivierung
Drücken Sie die Taste „Türen/Laderaum
entriegeln” am Schlüssel mit
Fernbedienung.
11
Page 14 of 322
Folgende Aktionen werden ausgeführt
(mit Ausnahme in einigen
Bestimmungsländern):
Zweimaliges kurzes Aufleuchten der
Richtungsleuchten
zwei kurze akustische Signale („BIP”)
Türentriegelung.
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem
Metalleinsatz des Schlüssels aktiviert,
wird die Alarmanlage nicht
ausgeschaltet.
Ausschluss
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs)
schließen Sie einfach das Fahrzeug,
indem Sie den Metallschlüsseleinsatz
im Türschloss drehen.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer
sind oder ein Defekt des Systems
vorliegt, führen Sie den Schlüssel in das
Zündschloss und drehen Sie ihn auf
die Position MAR.
TÜREN
ZENTRALVER/
ENTRIEGELUNG DER
TÜREN

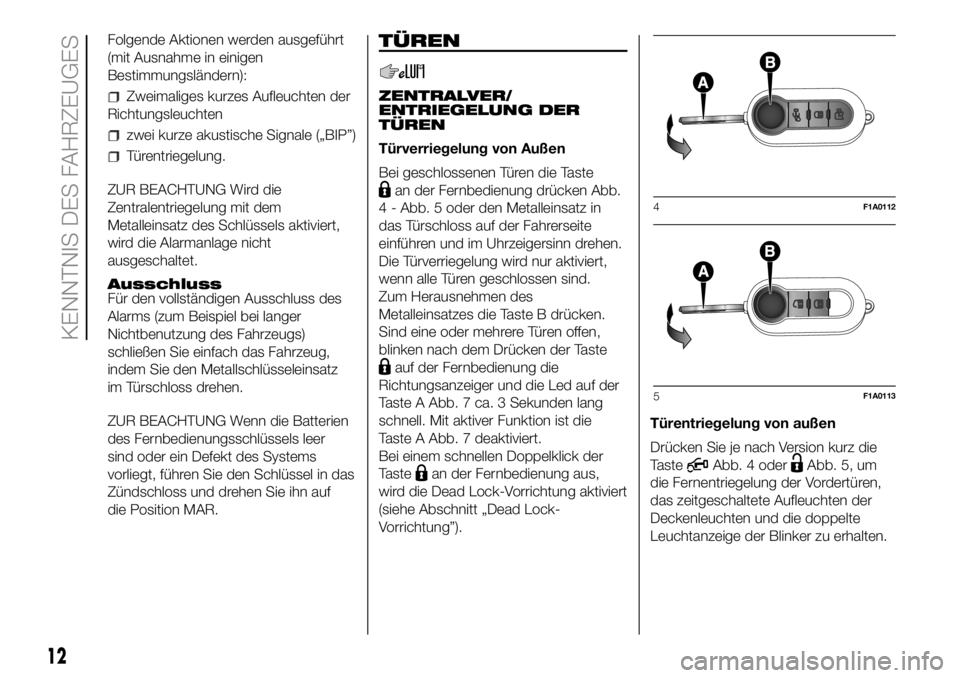

Türverriegelung von Außen
Bei geschlossenen Türen die Taste
an der Fernbedienung drücken Abb.
4 - Abb. 5 oder den Metalleinsatz in
das Türschloss auf der Fahrerseite
einführen und im Uhrzeigersinn drehen.
Die Türverriegelung wird nur aktiviert,
wenn alle Türen geschlossen sind.
Zum Herausnehmen des
Metalleinsatzes die Taste B drücken.
Sind eine oder mehrere Türen offen,
blinken nach dem Drücken der Taste
auf der Fernbedienung die
Richtungsanzeiger und die Led auf der
Taste A Abb. 7 ca. 3 Sekunden lang
schnell. Mit aktiver Funktion ist die
Taste A Abb. 7 deaktiviert.
Bei einem schnellen Doppelklick der
Taste
an der Fernbedienung aus,
wird die Dead Lock-Vorrichtung aktiviert
(siehe Abschnitt „Dead Lock-
Vorrichtung”).Türentriegelung von außen
Drücken Sie je nach Version kurz die
TasteAbb. 4 oderAbb. 5, um
die Fernentriegelung der Vordertüren,
das zeitgeschaltete Aufleuchten der
Deckenleuchten und die doppelte
Leuchtanzeige der Blinker zu erhalten.
4F1A0112
5F1A0113
12
KENNTNIS DES FAHRZEUGES
Page 15 of 322

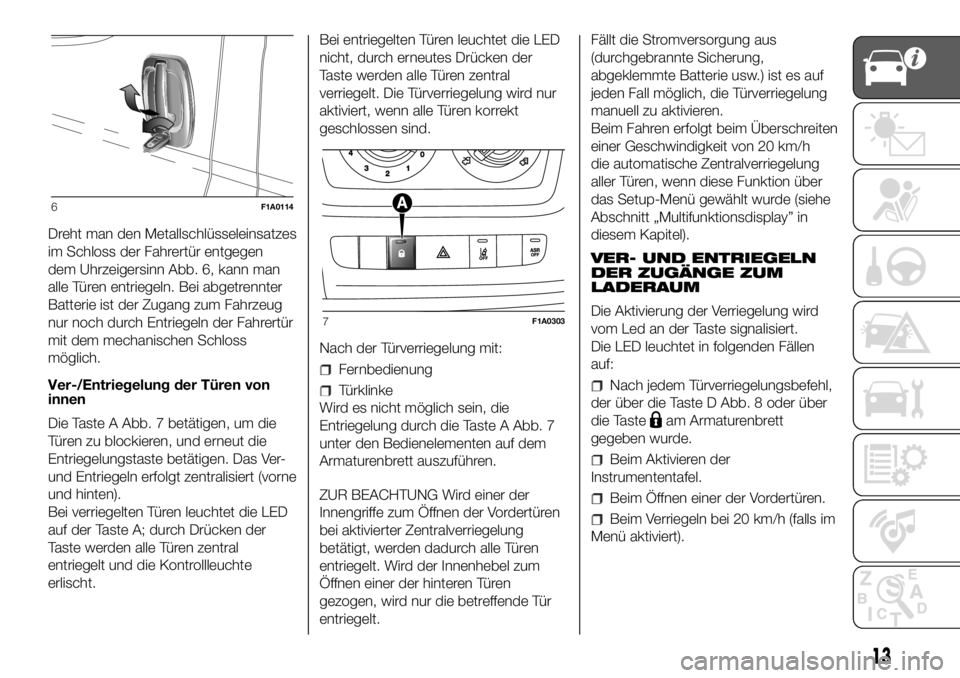

Dreht man den Metallschlüsseleinsatzes
im Schloss der Fahrertür entgegen
dem Uhrzeigersinn Abb. 6, kann man
alle Türen entriegeln. Bei abgetrennter
Batterie ist der Zugang zum Fahrzeug
nur noch durch Entriegeln der Fahrertür
mit dem mechanischen Schloss
möglich.
Ver-/Entriegelung der Türen von
innen
Die Taste A Abb. 7 betätigen, um die
Türen zu blockieren, und erneut die
Entriegelungstaste betätigen. Das Ver-
und Entriegeln erfolgt zentralisiert (vorne
und hinten).
Bei verriegelten Türen leuchtet die LED
auf der Taste A; durch Drücken der
Taste werden alle Türen zentral
entriegelt und die Kontrollleuchte
erlischt.Bei entriegelten Türen leuchtet die LED
nicht, durch erneutes Drücken der
Taste werden alle Türen zentral
verriegelt. Die Türverriegelung wird nur
aktiviert, wenn alle Türen korrekt
geschlossen sind.
Nach der Türverriegelung mit:
Fernbedienung
Türklinke
Wird es nicht möglich sein, die
Entriegelung durch die Taste A Abb. 7
unter den Bedienelementen auf dem
Armaturenbrett auszuführen.
ZUR BEACHTUNG Wird einer der
Innengriffe zum Öffnen der Vordertüren
bei aktivierter Zentralverriegelung
betätigt, werden dadurch alle Türen
entriegelt. Wird der Innenhebel zum
Öffnen einer der hinteren Türen
gezogen, wird nur die betreffende Tür
entriegelt.Fällt die Stromversorgung aus
(durchgebrannte Sicherung,
abgeklemmte Batterie usw.) ist es auf
jeden Fall möglich, die Türverriegelung
manuell zu aktivieren.
Beim Fahren erfolgt beim Überschreiten
einer Geschwindigkeit von 20 km/h
die automatische Zentralverriegelung
aller Türen, wenn diese Funktion über
das Setup-Menü gewählt wurde (siehe
Abschnitt „Multifunktionsdisplay” in
diesem Kapitel).

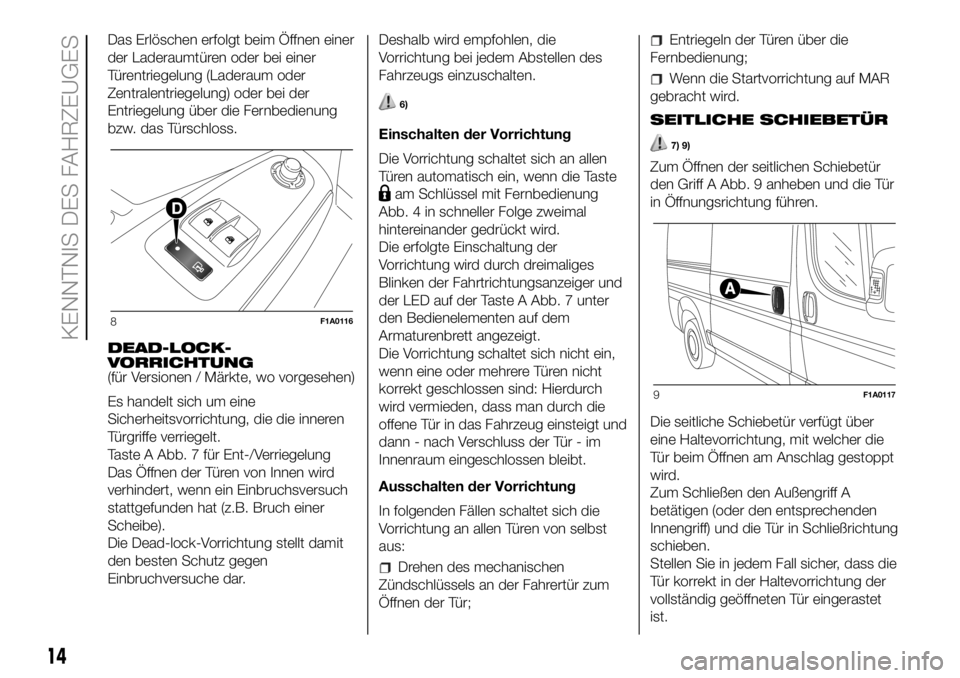

VER- UND ENTRIEGELN
DER ZUGÄNGE ZUM
LADERAUM
Die Aktivierung der Verriegelung wird
vom Led an der Taste signalisiert.
Die LED leuchtet in folgenden Fällen
auf:Nach jedem Türverriegelungsbefehl,
der über die Taste D Abb. 8 oder über
die Taste
am Armaturenbrett
gegeben wurde.
Beim Aktivieren der
Instrumententafel.
Beim Öffnen einer der Vordertüren.
Beim Verriegeln bei 20 km/h (falls im
Menü aktiviert).
6F1A0114
7F1A0303
13
Page 16 of 322
Das Erlöschen erfolgt beim Öffnen einer
der Laderaumtüren oder bei einer
Türentriegelung (Laderaum oder
Zentralentriegelung) oder bei der
Entriegelung über die Fernbedienung
bzw. das Türschloss.
DEAD-LOCK-
VORRICHTUNG
(für Versionen / Märkte, wo vorgesehen)
Es handelt sich um eine
Sicherheitsvorrichtung, die die inneren
Türgriffe verriegelt.
Taste A Abb. 7 für Ent-/Verriegelung
Das Öffnen der Türen von Innen wird
verhindert, wenn ein Einbruchsversuch
stattgefunden hat (z.B. Bruch einer
Scheibe).
Die Dead-lock-Vorrichtung stellt damit
den besten Schutz gegen
Einbruchversuche dar.Deshalb wird empfohlen, die
Vorrichtung bei jedem Abstellen des
Fahrzeugs einzuschalten.
6)
Einschalten der Vorrichtung
Die Vorrichtung schaltet sich an allen
Türen automatisch ein, wenn die Taste
am Schlüssel mit Fernbedienung
Abb. 4 in schneller Folge zweimal
hintereinander gedrückt wird.
Die erfolgte Einschaltung der
Vorrichtung wird durch dreimaliges
Blinken der Fahrtrichtungsanzeiger und
der LED auf der Taste A Abb. 7 unter
den Bedienelementen auf dem
Armaturenbrett angezeigt.
Die Vorrichtung schaltet sich nicht ein,
wenn eine oder mehrere Türen nicht
korrekt geschlossen sind: Hierdurch
wird vermieden, dass man durch die
offene Tür in das Fahrzeug einsteigt und
dann - nach Verschluss der Tür - im
Innenraum eingeschlossen bleibt.
Ausschalten der Vorrichtung
In folgenden Fällen schaltet sich die
Vorrichtung an allen Türen von selbst
aus:
Drehen des mechanischen
Zündschlüssels an der Fahrertür zum
Öffnen der Tür;
Entriegeln der Türen über die
Fernbedienung;
Wenn die Startvorrichtung auf MAR
gebracht wird.
SEITLICHE SCHIEBETÜR
7) 9)
Zum Öffnen der seitlichen Schiebetür
den Griff A Abb. 9 anheben und die Tür
in Öffnungsrichtung führen.
Die seitliche Schiebetür verfügt über
eine Haltevorrichtung, mit welcher die
Tür beim Öffnen am Anschlag gestoppt
wird.
Zum Schließen den Außengriff A
betätigen (oder den entsprechenden
Innengriff) und die Tür in Schließrichtung
schieben.
Stellen Sie in jedem Fall sicher, dass die
Tür korrekt in der Haltevorrichtung der
vollständig geöffneten Tür eingerastet
ist.
8F1A0116
9F1A0117
14
KENNTNIS DES FAHRZEUGES
Page 17 of 322

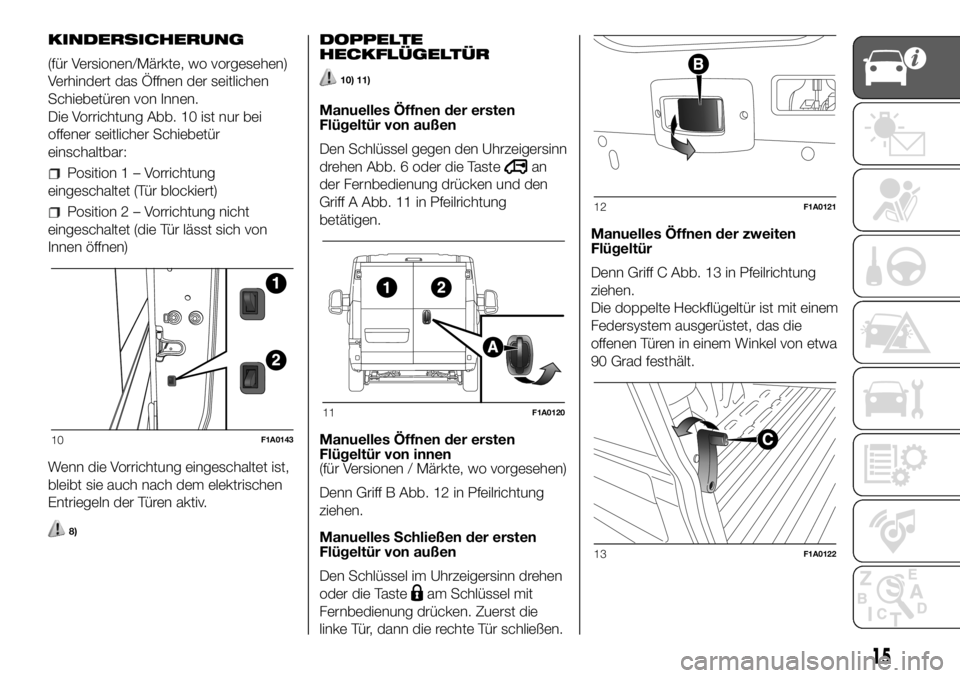

KINDERSICHERUNG
(für Versionen/Märkte, wo vorgesehen)
Verhindert das Öffnen der seitlichen
Schiebetüren von Innen.
Die Vorrichtung Abb. 10 ist nur bei
offener seitlicher Schiebetür
einschaltbar:
Position1–Vorrichtung
eingeschaltet (Tür blockiert)
Position2–Vorrichtung nicht
eingeschaltet (die Tür lässt sich von
Innen öffnen)
Wenn die Vorrichtung eingeschaltet ist,
bleibt sie auch nach dem elektrischen
Entriegeln der Türen aktiv.
8)
DOPPELTE
HECKFLÜGELTÜR
10) 11)
Manuelles Öffnen der ersten
Flügeltür von außen
Den Schlüssel gegen den Uhrzeigersinn
drehen Abb. 6 oder die Taste
an
der Fernbedienung drücken und den
Griff A Abb. 11 in Pfeilrichtung
betätigen.
Manuelles Öffnen der ersten
Flügeltür von innen
(für Versionen / Märkte, wo vorgesehen)
Denn Griff B Abb. 12 in Pfeilrichtung
ziehen.
Manuelles Schließen der ersten
Flügeltür von außen
Den Schlüssel im Uhrzeigersinn drehen
oder die Taste
am Schlüssel mit
Fernbedienung drücken. Zuerst die
linke Tür, dann die rechte Tür schließen.Manuelles Öffnen der zweiten
Flügeltür
Denn Griff C Abb. 13 in Pfeilrichtung
ziehen.
Die doppelte Heckflügeltür ist mit einem
Federsystem ausgerüstet, das die
offenen Türen in einem Winkel von etwa
90 Grad festhält.
10F1A0143
11F1A0120
12F1A0121
13F1A0122
15
Page 18 of 322

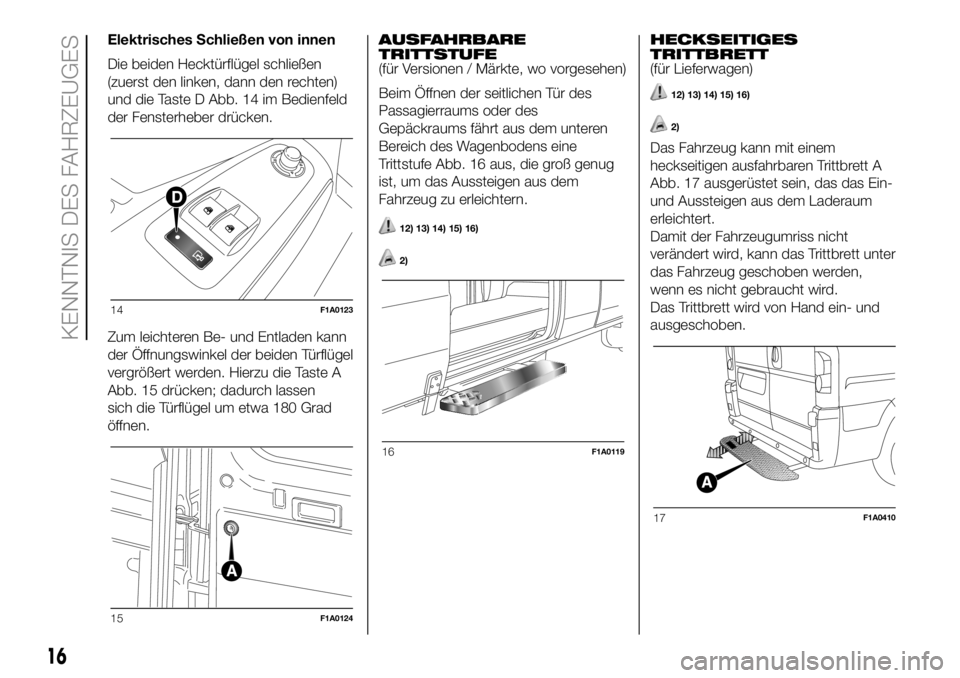

Elektrisches Schließen von innen
Die beiden Hecktürflügel schließen
(zuerst den linken, dann den rechten)
und die Taste D Abb. 14 im Bedienfeld
der Fensterheber drücken.
Zum leichteren Be- und Entladen kann
der Öffnungswinkel der beiden Türflügel
vergrößert werden. Hierzu die Taste A
Abb. 15 drücken; dadurch lassen
sich die Türflügel um etwa 180 Grad
öffnen.AUSFAHRBARE
TRITTSTUFE
(für Versionen / Märkte, wo vorgesehen)
Beim Öffnen der seitlichen Tür des
Passagierraums oder des
Gepäckraums fährt aus dem unteren
Bereich des Wagenbodens eine
Trittstufe Abb. 16 aus, die groß genug
ist, um das Aussteigen aus dem
Fahrzeug zu erleichtern.
12) 13) 14) 15) 16)
2)
HECKSEITIGES
TRITTBRETT
(für Lieferwagen)
12) 13) 14) 15) 16)
2)
Das Fahrzeug kann mit einem
heckseitigen ausfahrbaren Trittbrett A
Abb. 17 ausgerüstet sein, das das Ein-
und Aussteigen aus dem Laderaum
erleichtert.
Damit der Fahrzeugumriss nicht
verändert wird, kann das Trittbrett unter
das Fahrzeug geschoben werden,
wenn es nicht gebraucht wird.
Das Trittbrett wird von Hand ein- und
ausgeschoben.
14F1A0123
15F1A0124
16F1A0119
17F1A0410
16
KENNTNIS DES FAHRZEUGES
Page 19 of 322
ZUR BEACHTUNG
6)Mit der Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen
zu öffnen, vergewissern Sie sich deshalb
vor dem Aussteigen, dass keine Personen
mehr im Fahrzeug sind. Wenn die Batterie
im Schlüssel mit Fernbedienung entladen
ist, kann die Vorrichtung nur mit dem
Metalleinsatz des Schlüssels an beiden
Türschlössern wie zuvor beschrieben
ausgeschaltet werden.
7)Bevor Sie das Fahrzeug mit geöffneten
Schiebetüren parken, überprüfen Sie
immer dass diese eingerastet sind.
8)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind.
9)Setzen Sie das Fahrzeug nicht mit
offenen Türen in Bewegung.
10)Das Federsystem hat eine
Betätigungskraft, die so ausgelegt wurde,
dass die Türen komfortabel bedient werden
können. Durch einen plötzlichen Stoß
oder einen starken Windstoß können die
Federn entriegeln und zu einem spontanen
Schließen der Türflügel führen.
11)Bei einer Öffnung um 180 Grad haben
die Türflügel allerdings keinerlei Anschlag.
Diesen Öffnungswinkel nicht verwenden,
wenn das Fahrzeug an einer Steigung steht
oder wenn Wind herrscht.
12)Es ist nicht gestattet, das Fahrzeug bei
ausgefahrener Trittstufe zu fahren.
13)Die ausgefahrene Trittstufe nicht zum
Betreten oder Verlassen des Laderaums
benutzen.14)Nach und während der Benutzung der
Trittstufe sicherstellen, dass diese richtig
in den vorgesehenen Verankerungen
festsitzt. Ein unvollständiger Öffnungs- oder
Schließvorgang kann zu einer
unsachgemäßen Bewegung der Trittstufe
und somit zu Risiken für die beteiligten
Personen führen.
15)Vor dem Losfahren nach einem Halt
oder bevor das Fahrzeug irgendwie bewegt
wird, sicherstellen, dass die Trittstufe
komplett eingefahren ist. Die Bewegung
der geführten Trittstufe, als auch der
seitlichen Schiebetür wird überwacht und
ein unvollständiges Einziehen der Trittstufe
bzw. unvollständiges Schließen der hinteren
Türen durch Aufleuchten der Warnleuchte
an der Instrumententafel gemeldet.
16)Trotz eingezogenem Zustand steht die
Trittstufe etwas hervor. Aus diesem Grund
kann der Aktionsradius der hinteren
Parksensoren, sofern vorhanden, leicht
eingeschränkt sein.
ZUR BEACHTUNG
2)Das Trittbrett könnte die
Anschlusswinkel der Rampen verringern.
Bei steilen Rampen immer vorsichtig
Fahren, um Schäden am Trittbrett
zu vermeiden.

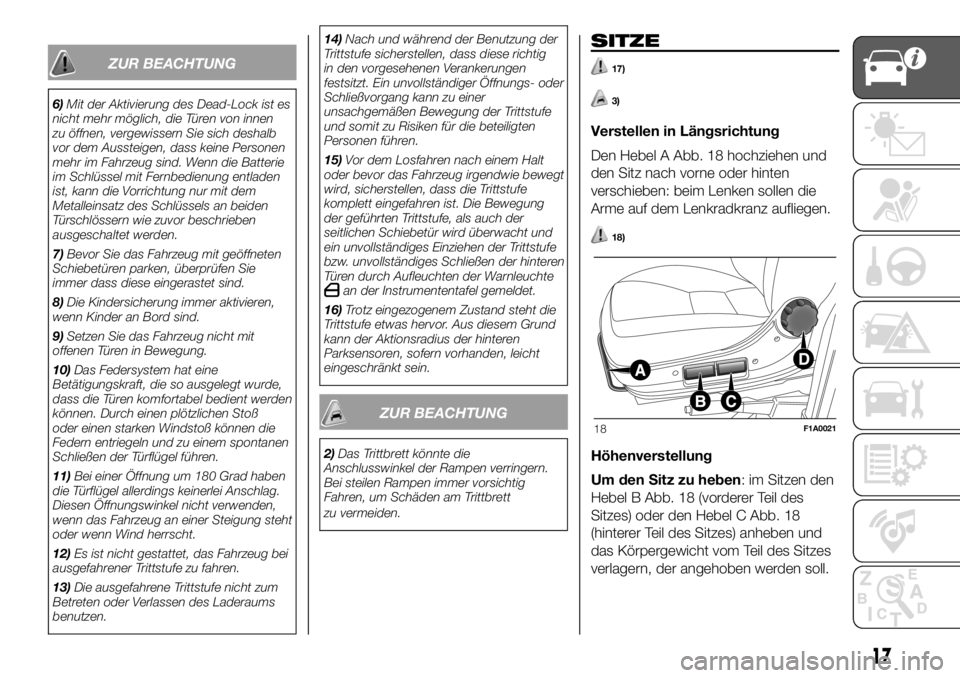

SITZE
17)
3)
Verstellen in Längsrichtung
Den Hebel A Abb. 18 hochziehen und
den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
18)
Höhenverstellung
Um den Sitz zu heben: im Sitzen den
Hebel B Abb. 18 (vorderer Teil des
Sitzes) oder den Hebel C Abb. 18
(hinterer Teil des Sitzes) anheben und
das Körpergewicht vom Teil des Sitzes
verlagern, der angehoben werden soll.
18F1A0021
17
Page 20 of 322
Um den Sitz zu senken: im Sitzen
den Hebel B (vorderer Teil des Sitzes)
oder den Hebel C (hinterer Teil des
Sitzes) anheben und das
Körpergewicht auf den Teil des Sitzes
verlagern, der gesenkt werden soll.
Rückenlehnenverstellung
Den Knopf D Abb. 18 drehen.
19)

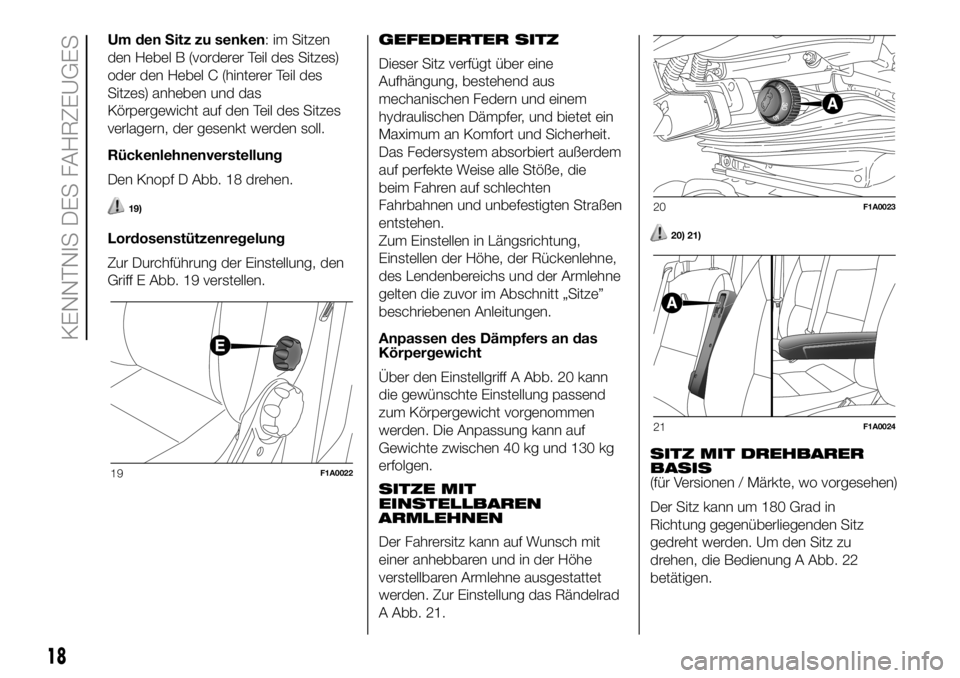

Lordosenstützenregelung
Zur Durchführung der Einstellung, den
Griff E Abb. 19 verstellen.GEFEDERTER SITZ
Dieser Sitz verfügt über eine
Aufhängung, bestehend aus
mechanischen Federn und einem
hydraulischen Dämpfer, und bietet ein
Maximum an Komfort und Sicherheit.
Das Federsystem absorbiert außerdem
auf perfekte Weise alle Stöße, die
beim Fahren auf schlechten
Fahrbahnen und unbefestigten Straßen
entstehen.
Zum Einstellen in Längsrichtung,
Einstellen der Höhe, der Rückenlehne,
des Lendenbereichs und der Armlehne
gelten die zuvor im Abschnitt „Sitze”
beschriebenen Anleitungen.
Anpassen des Dämpfers an das
Körpergewicht
Über den Einstellgriff A Abb. 20 kann
die gewünschte Einstellung passend
zum Körpergewicht vorgenommen
werden. Die Anpassung kann auf
Gewichte zwischen 40 kg und 130 kg
erfolgen.
SITZE MIT
EINSTELLBAREN
ARMLEHNEN
Der Fahrersitz kann auf Wunsch mit
einer anhebbaren und in der Höhe
verstellbaren Armlehne ausgestattet
werden. Zur Einstellung das Rändelrad
A Abb. 21.20) 21)
SITZ MIT DREHBARER
BASIS
(für Versionen / Märkte, wo vorgesehen)
Der Sitz kann um 180 Grad in
Richtung gegenüberliegenden Sitz
gedreht werden. Um den Sitz zu
drehen, die Bedienung A Abb. 22
betätigen.
19F1A0022
20F1A0023
21F1A0024
18
KENNTNIS DES FAHRZEUGES
