Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
FERNLICHT
Mit Stellring auf
den Hebel gegen
das Lenkrad ziehen (2., instabile
Position) Abb. 52.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Zum Ausschalten des Fernlichts den
Hebel erneut gegen das Lenkrad ziehen
(es schaltet sich das Abblendlicht ein).LICHTHUPE
Den Hebel gegen das Lenkrad ziehen
(1. instabile Stellung) Abb. 53,
unabhängig von der Stellung des
Stellrings. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
AUTOMATISCHES
FERNLICHT
Um die entgegenfahrenden
Verkehrsteilnehmer nicht zu blenden,
schalten die Fernlichter automatisch ab,
wenn ein anderes Fahrzeug entgegen
fährt oder wenn sich hinten ein Auto
in der gleichen Fahrtrichtung nähert.
Das System wird durch den Menüpunkt
und durch drehen des Lichterschalters
auf
befähigt.Wenn die Fernlichter das erste Mal
eingeschaltet werden, wird bei Ziehen
des Hebels zur Einschaltung des
Fernlichts die Funktion aktiviert und auf
dem Display das Symbol
angezeigt. Ist das Fernlicht effektiv
eingeschaltet, ist auch die
entsprechende blaue Leuchte
eingeschaltet.
Fährt das Fahrzeug bei einer
Geschwindigkeit über 40 km/h und ist
die Funktion aktiv, wird die Funktion
durch erneutes Ziehen des Hebels bis
zur Fernlichtposition deaktiviert.
Bei einer Geschwindigkeit unter 15km/h
und aktiver Funktion, schaltet die
Funktion automatisch das Fernlicht aus.
Wird der Hebel erneut in die Position
Fernlicht gezogen, wird diese Anfrage
so empfunden, dass das Fernlicht
fest leuchten soll. Es leuchtet somit an
der Instrumententafel die blaue Leuchte
und das Fernlicht wird fest
eingeschaltet, bis die
Fahrzeuggeschwindigkeit wieder 40
km/h überschreitet. Nach einer
erneuten Überschreitung einer
Geschwindigkeit von 40 km/h wird die
Funktion automatisch wieder aktiv
.
51F1A0065
52F1A0066
53F1A0067
29
Page 32 of 322
Wird der Hebel erneut gezogen, als
wäre ein Ausschalten des Fernlichts
gewünscht, bleibt die Funktion
ausgeschaltet und es geht auch das
Fernlicht aus.
Um den Automatikbetrieb zu
deaktivieren, den Stellring auf
Abb.
51 drehen.
32) 33)
PARKLICHT
Das Parklicht kann nur bei
Zündschlüssel auf STOP oder bei
abgezogenem Schlüssel durch Drehen
des Stellrings am linken Hebel zuerst
auf StellungOund anschließend auf die
Stellungen
odereingeschaltet
werden.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
FAHRTRICHTUNGS-
ANZEIGER
Den Hebel in die (stabile) Stellung Abb.
54bringen:
Nach oben (Position 1): Aktivierung
des rechten Fahrtrichtungsanzeigers.
Nach unten (Position 2): Aktivierung
des linken Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinken die
Kontrollleuchte
oder.Bei eingeschaltetem Tagfahrlicht (für
Versionen/Märkte, wo vorgesehen),
gehen beim Einschalten der
Richtungsanzeiger Lichter (DRL) des
entsprechenden Scheinwerfers aus.
Funktion Spurwechsel
Wenn ein Fahrbahnwechsel anzeigt
werden soll, den linken Hebel für
weniger als eine halbe Sekunde in die
nicht einrastende Position tippen.
Der Richtungsanzeiger der gewählten
Seite blinkt 5 Mal und schaltet dann
automatisch ab.
„FOLLOW ME HOME”
VORRICHTUNG
Erlaubt für einen bestimmten Zeitraum
die Beleuchtung des Raums vor dem
Fahrzeug.Aktivierung
Bei Zündschlüssel auf OFF oder bei
abgezogenem Schlüssel innerhalb von
2 Minuten nach Abstellen des Motors
den Hebel gegen das Lenkrad Abb. 55
ziehen.
Durch jede Betätigung des Hebels wird
die Leuchtdauer um 30 Sekunden bis
zu maximal 210 Sekunden verlängert,
danach erfolgt die automatische
Abschaltung.
Bei Betätigung des Hebels leuchtet die
Kontrollleuchte
auf der
Instrumententafel (zusammen mit der
Meldung auf dem Display) (siehe Kapitel
„Kontrollleuchten und Meldungen”) so
lange auf, wie die Funktion aktiv bleibt.
Die Kontrollleuchte wird bei der ersten
Betätigung des Hebels eingeschaltet
und leuchtet bis zur automatischen
Deaktivierung der Funktion.
54F1A0068
55F1A0069
30
KENNTNIS DES FAHRZEUGES
Page 33 of 322
Jede Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.
Deaktivierung
Den Hebel mindestens 2 Sekunden
lang zum Lenkrad Abb. 55 gezogen
halten.
SENSOR AUTOMATISCHE
SCHEINWERFER
(DÄMMERUNGSSENSOR)
(für Versionen / Märkte, wo vorgesehen)
Er ermittelt die Helligkeit außerhalb
des Fahrzeuges je nach eingestellter
Sensibilität: je höher die Sensibilität,
desto weniger notwendige die
Außenlichtmenge für die Aktivierung der
Außenbeleuchtung.
Die Sensorempfindlichkeit kann über
das „Setup-Menü” des Displays
eingestellt werden.
Aktivierung
Den Ring auf
Abb. 56 drehen:
Dadurch wird das automatische,
gleichzeitige Einschalten des
Standlichts und des Abblendlichts in
Abhängigkeit von der externen
Helligkeit erzielt.
Deaktivierung
Wenn der Sensor den Abschaltbefehl
gibt, wird zuerst das Abblendlicht
und etwa 10 Sekunden später das
Standlicht abgeschaltet.Der Sensor ist nicht in der Lage, Nebel
zu erkennen, daher müssen die
Nebelscheinwerfer manuell
eingeschaltet werden.
ZUR BEACHTUNG
31)Die Tagfahrlichter sind eine Alternative
zu den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch
dort erlaubt, wo dies nicht vorgeschrieben
ist. Das Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in einem
Tunnel oder während der Nacht. Die
Benutzung des Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden. Bitte die
Vorschriften beachten.32)Das System basiert auf einer
Erkennung durch eine Kamera. Unter
bestimmten Umgebungsbedingungen
könnte die Verkehrssituation nicht richtig
erkannt werden. Der Fahrer ist immer
für den korrekten Einsatz der Fernlichter
entsprechend der geltenden
Verkehrsverordnung verantwortlich. Um
den Automatikbetrieb zu deaktivieren, den
Stellring auf
Abb. 51drehen.
33)Sollte durch eine Laständerung eine
starke Neigung der Kamera verursacht
werden, könnte das System
vorübergehend nicht funktionieren, um eine
Selbstkalibrierung der Kamera zu
erlauben.
56F1A0070
31
Page 34 of 322
SCHEINWERFER
AUSRICHTEN DES
LICHTKEGELS
Die ordnungsgemäße Ausrichtung der
Scheinwerfer ist maßgebend für die
Sicherheit des Fahrers und der anderen
Verkehrsteilnehmer. Damit die besten
Sichtverhältnisse beim Fahren mit
eingeschalteten Scheinwerfern
gewährleistet sind, müssen die
Scheinwerfer des Fahrzeugs richtig
eingestellt sein. Für die Kontrolle und
eventuelle Einstellung raten wir zur
Kontaktaufnahme mit dem
Fiat-Servicenetz.
LEUCHTWEITENREGLER
Der Regler funktioniert nur, wenn die
Startvorrichtung auf MAR steht und das
Abblendlicht eingeschaltet ist.
Leuchtweitenregulierung
Für die Einstellung die Tasten
oder
auf dem Bedienfeld Abb. 57
betätigen.
Das Display auf der Instrumententafel
liefert die Angabe der Position der
eingestellten Leuchtweitenregelung.
ZUR BEACHTUNG Die Ausrichtung der
Lichtkegel muss bei jeder Veränderung
des Fahrzeuggewichts aufrgrund des
Transportguts kontrolliert werden.AUSRICHTUNG DER
NEBELSCHEINWERFER
(für Versionen / Märkte, wo vorgesehen)
Für die Kontrolle und eventuelle
Einstellung raten wir zur
Kontaktaufnahme mit dem Fiat-
Servicenetz.
EINSTELLUNG DER
SCHEINWERFER IM
AUSLAND
Die Abblendlichter sind für den
Straßenverkehr im Erstvertriebsland
ausgerichtet. Für den Einsatz in
Ländern mit anderer
Verkehrsausrichtung (Linksverkehr)
muss die Ausrichtung des Lichtkegels
durch Auftragen einer eigens
entwickelten Klebefolie verändert
werden, damit entgegenfahrende
Fahrzeuge nicht geblendet werden.Diese Folie ist bei Lineaccessori
MOPAR verfügbar und kann bei einem
Standort des Fiat-Servicenetzes
abgeholt werden.
MODEMODE
57F1A0326
32
KENNTNIS DES FAHRZEUGES
Page 35 of 322
DECKENLEUCHTEN
VORDERE
DECKENLEUCHTE MIT
LESELEUCHTEN

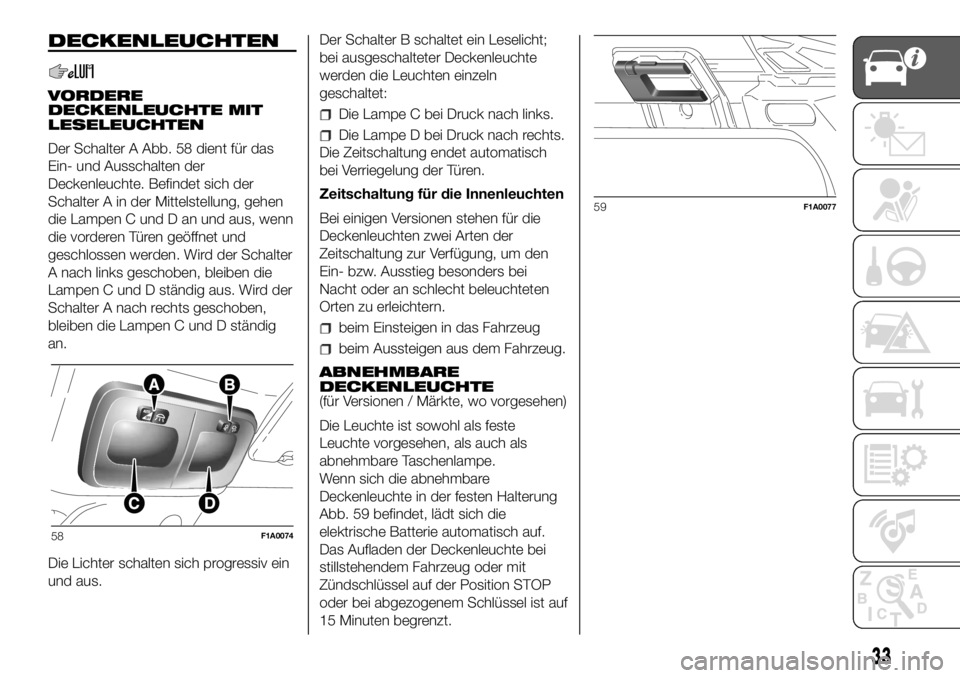

Der Schalter A Abb. 58 dient für das
Ein- und Ausschalten der
Deckenleuchte. Befindet sich der
Schalter A in der Mittelstellung, gehen
die Lampen C und D an und aus, wenn
die vorderen Türen geöffnet und
geschlossen werden. Wird der Schalter
A nach links geschoben, bleiben die
Lampen C und D ständig aus. Wird der
Schalter A nach rechts geschoben,
bleiben die Lampen C und D ständig
an.
Die Lichter schalten sich progressiv ein
und aus.Der Schalter B schaltet ein Leselicht;
bei ausgeschalteter Deckenleuchte
werden die Leuchten einzeln
geschaltet:
Die Lampe C bei Druck nach links.
Die Lampe D bei Druck nach rechts.
Die Zeitschaltung endet automatisch
bei Verriegelung der Türen.
Zeitschaltung für die Innenleuchten
Bei einigen Versionen stehen für die
Deckenleuchten zwei Arten der
Zeitschaltung zur Verfügung, um den
Ein- bzw. Ausstieg besonders bei
Nacht oder an schlecht beleuchteten
Orten zu erleichtern.
beim Einsteigen in das Fahrzeug
beim Aussteigen aus dem Fahrzeug.
ABNEHMBARE
DECKENLEUCHTE
(für Versionen / Märkte, wo vorgesehen)
Die Leuchte ist sowohl als feste
Leuchte vorgesehen, als auch als
abnehmbare Taschenlampe.
Wenn sich die abnehmbare
Deckenleuchte in der festen Halterung
Abb. 59 befindet, lädt sich die
elektrische Batterie automatisch auf.
Das Aufladen der Deckenleuchte bei
stillstehendem Fahrzeug oder mit
Zündschlüssel auf der Position STOP
oder bei abgezogenem Schlüssel ist auf
15 Minuten begrenzt.
58F1A0074
59F1A0077
33
Page 36 of 322
Notbremsung
(für Versionen / Märkte, wo vorgesehen)
Bei einer Notbremsung werden die
Warnblinker automatisch eingeschaltet
und auf der Instrumententafel leuchten
die Kontrollleuchten
und. Die
Funktion wird automatisch
ausgeschaltet, wenn die Bremsung
keine Notbremsung mehr ist.NEBELSCHEINWERFER
(für Versionen / Märkte, wo vorgesehen)

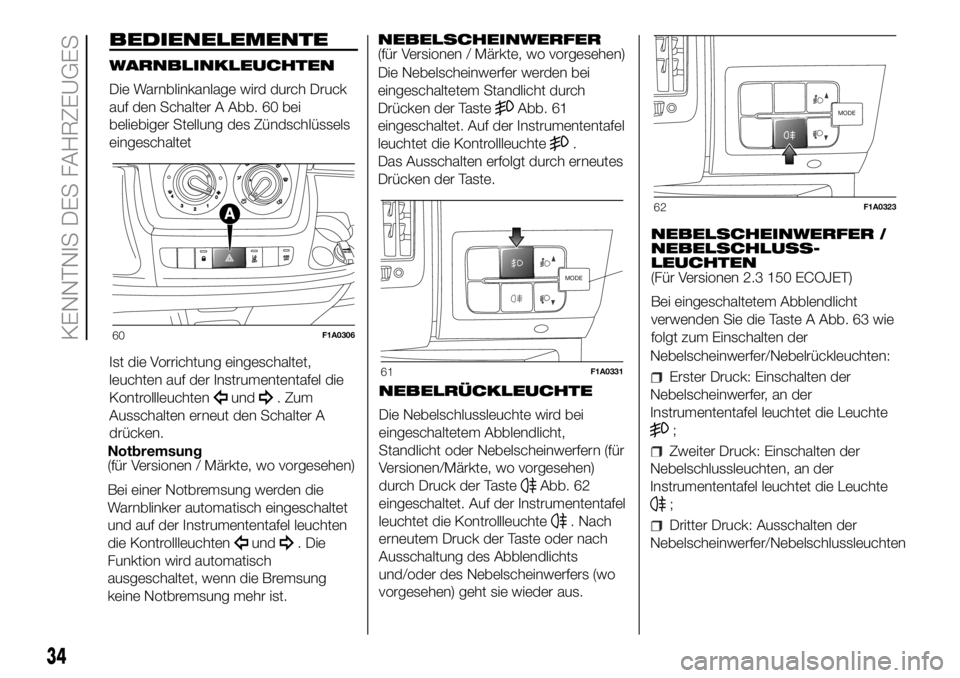

Die Nebelscheinwerfer werden bei
eingeschaltetem Standlicht durch
Drücken der Taste
Abb. 61
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
.
Das Ausschalten erfolgt durch erneutes
Drücken der Taste.
NEBELRÜCKLEUCHTE
Die Nebelschlussleuchte wird bei
eingeschaltetem Abblendlicht,
Standlicht oder Nebelscheinwerfern (für
Versionen/Märkte, wo vorgesehen)
durch Druck der Taste
Abb. 62
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
. Nach
erneutem Druck der Taste oder nach
Ausschaltung des Abblendlichts
und/oder des Nebelscheinwerfers (wo
vorgesehen) geht sie wieder aus.NEBELSCHEINWERFER /
NEBELSCHLUSS-
LEUCHTEN
(Für Versionen 2.3 150 ECOJET)
Bei eingeschaltetem Abblendlicht
verwenden Sie die Taste A Abb. 63 wie
folgt zum Einschalten der
Nebelscheinwerfer/Nebelrückleuchten:
Erster Druck: Einschalten der
Nebelscheinwerfer, an der
Instrumententafel leuchtet die Leuchte
;
Zweiter Druck: Einschalten der
Nebelschlussleuchten, an der
Instrumententafel leuchtet die Leuchte
;
Dritter Druck: Ausschalten der
Nebelscheinwerfer/Nebelschlussleuchten
MODE
61F1A0331
MODE
62F1A0323
34
KENNTNIS DES FAHRZEUGES
BEDIENELEMENTE
WARNBLINKLEUCHTEN
Die Warnblinkanlage wird durch Druck
auf den Schalter A Abb. 60 bei
beliebiger Stellung des Zündschlüssels
eingeschaltet
Ist die Vorrichtung eingeschaltet,
leuchten auf der Instrumententafel die
Kontrollleuchten
und. Zum
Ausschalten erneut den Schalter A
drücken.
60F1A0306
Page 37 of 322
ECO-FUNKTION
(Für Versionen / Märkte, wo
vorgesehen)

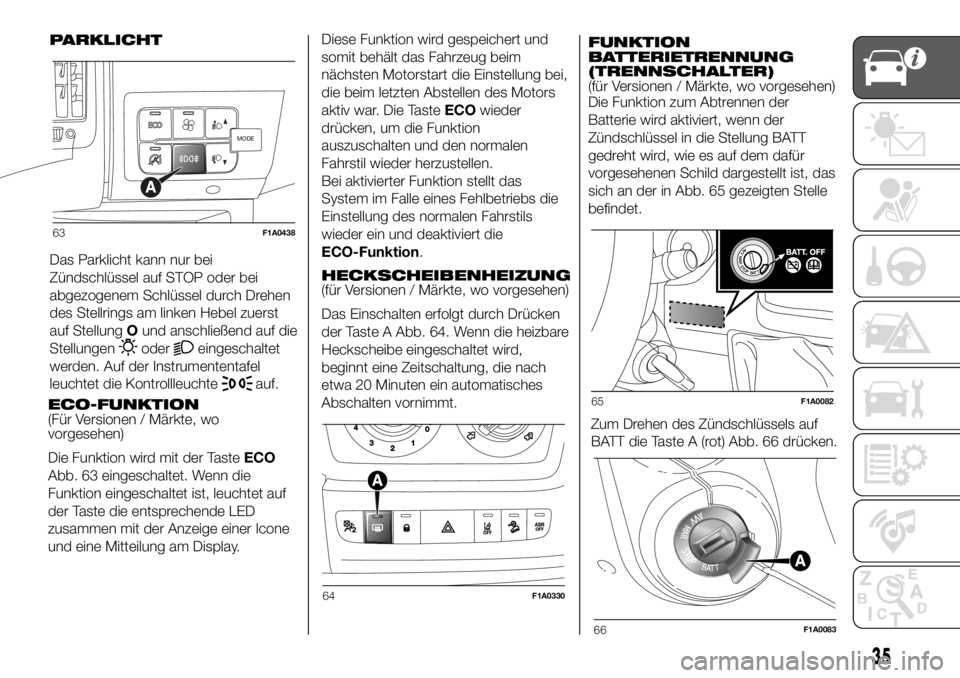

Die Funktion wird mit der TasteECO
Abb. 63 eingeschaltet. Wenn die
Funktion eingeschaltet ist, leuchtet auf
der Taste die entsprechende LED
zusammen mit der Anzeige einer Icone
und eine Mitteilung am Display.Diese Funktion wird gespeichert und
somit behält das Fahrzeug beim
nächsten Motorstart die Einstellung bei,
die beim letzten Abstellen des Motors
aktiv war. Die TasteECOwieder
drücken, um die Funktion
auszuschalten und den normalen
Fahrstil wieder herzustellen.
Bei aktivierter Funktion stellt das
System im Falle eines Fehlbetriebs die
Einstellung des normalen Fahrstils
wieder ein und deaktiviert die
ECO-Funktion.
HECKSCHEIBENHEIZUNG
(für Versionen / Märkte, wo vorgesehen)
Das Einschalten erfolgt durch Drücken
der Taste A Abb. 64. Wenn die heizbare
Heckscheibe eingeschaltet wird,
beginnt eine Zeitschaltung, die nach
etwa 20 Minuten ein automatisches
Abschalten vornimmt.FUNKTION
BATTERIETRENNUNG
(TRENNSCHALTER)
(für Versionen / Märkte, wo vorgesehen)
Die Funktion zum Abtrennen der
Batterie wird aktiviert, wenn der
Zündschlüssel in die Stellung BATT
gedreht wird, wie es auf dem dafür
vorgesehenen Schild dargestellt ist, das
sich an der in Abb. 65 gezeigten Stelle
befindet.
Zum Drehen des Zündschlüssels auf
BATT die Taste A (rot) Abb. 66 drücken.
64F1A0330
65F1A0082
66F1A0083
35
PARKLICHT
Das Parklicht kann nur bei
Zündschlüssel auf STOP oder bei
abgezogenem Schlüssel durch Drehen
des Stellrings am linken Hebel zuerst
auf StellungOund anschließend auf die
Stellungen
odereingeschaltet
werden. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
MODE
63F1A0438
Page 38 of 322
Um die Verbindung zur Batterie wieder
herzustellen, den Zündschlüssel
einstecken und in Stellung MAR
drehen. Dadurch wird das normale
Anlassen des Fahrzeugs wieder
möglich.
Wenn die Batterie getrennt wurde, kann
es sein, dass einige elektrische
Vorrichtungen wieder eingestellt werden
müssen (z.B. Uhr, Datum...).TÜRVERRIEGELUNG

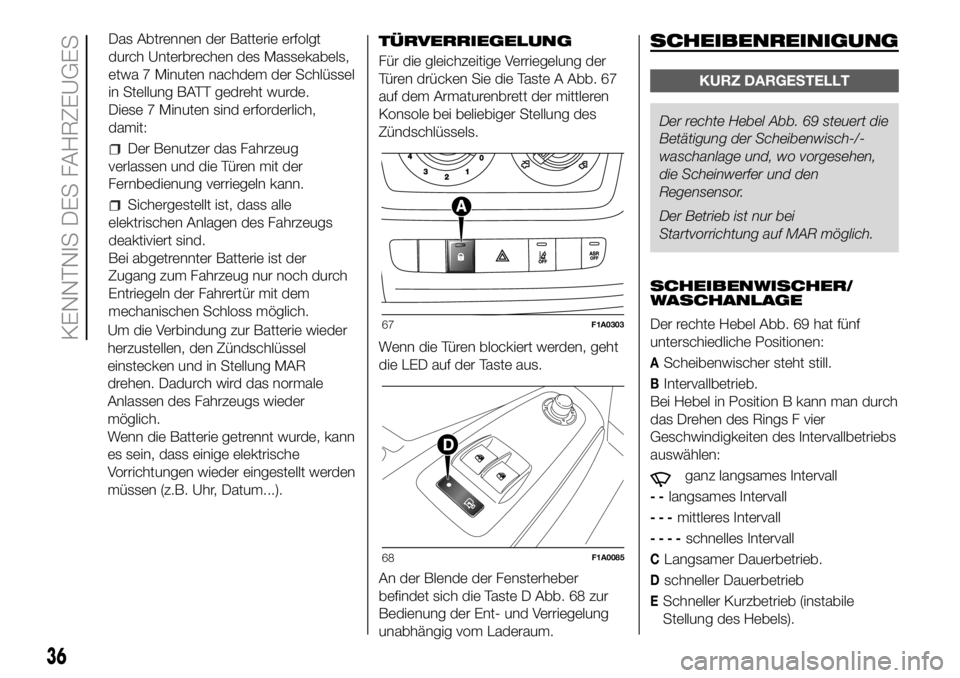

Für die gleichzeitige Verriegelung der
Türen drücken Sie die Taste A Abb. 67
auf dem Armaturenbrett der mittleren
Konsole bei beliebiger Stellung des
Zündschlüssels.
Wenn die Türen blockiert werden, geht
die LED auf der Taste aus.
An der Blende der Fensterheber
befindet sich die Taste D Abb. 68 zur
Bedienung der Ent- und Verriegelung
unabhängig vom Laderaum.
SCHEIBENREINIGUNG
KURZ DARGESTELLT
Der rechte Hebel Abb. 69 steuert die
Betätigung der Scheibenwisch-/-
waschanlage und, wo vorgesehen,
die Scheinwerfer und den
Regensensor.
Der Betrieb ist nur bei
Startvorrichtung auf MAR möglich.
SCHEIBENWISCHER/
WASCHANLAGE

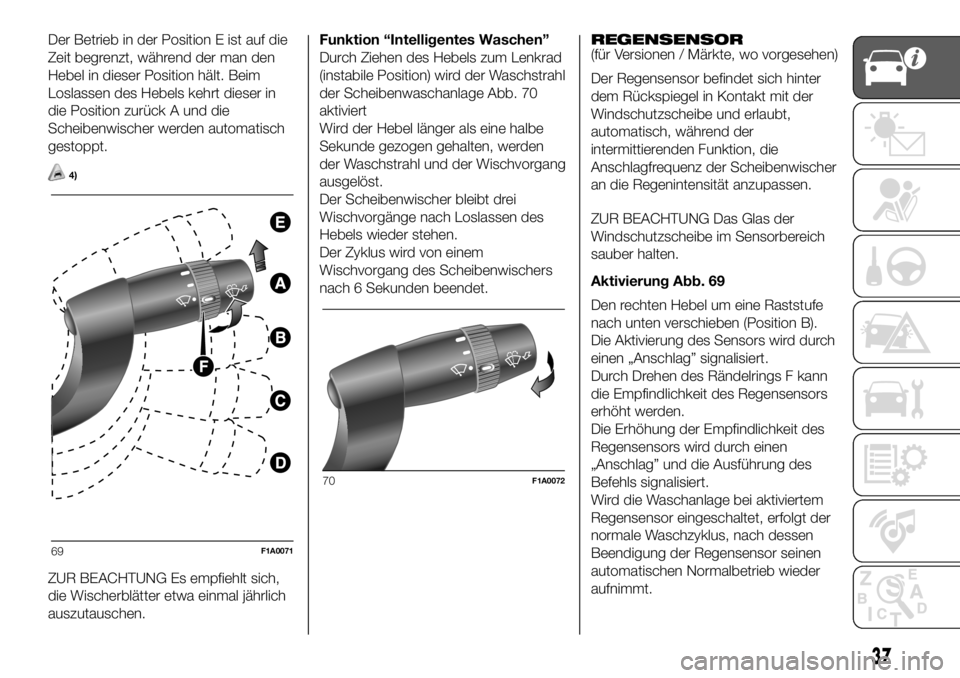

Der rechte Hebel Abb. 69 hat fünf
unterschiedliche Positionen:
AScheibenwischer steht still.
BIntervallbetrieb.
Bei Hebel in Position B kann man durch
das Drehen des Rings F vier
Geschwindigkeiten des Intervallbetriebs
auswählen:
ganz langsames Intervall
--langsames Intervall
---mittleres Intervall
----schnelles Intervall
CLangsamer Dauerbetrieb.
Dschneller Dauerbetrieb
ESchneller Kurzbetrieb (instabile
Stellung des Hebels).
67F1A0303
68F1A0085
36
KENNTNIS DES FAHRZEUGES
Das Abtrennen der Batterie erfolgt
durch Unterbrechen des Massekabels,
etwa 7 Minuten nachdem der Schlüssel
in Stellung BATT gedreht wurde.
Diese 7 Minuten sind erforderlich,
damit:
Der Benutzer das Fahrzeug
verlassen und die Türen mit der
Fernbedienung verriegeln kann.
Sichergestellt ist, dass alle
elektrischen Anlagen des Fahrzeugs
deaktiviert sind.
Bei abgetrennter Batterie ist der
Zugang zum Fahrzeug nur noch durch
Entriegeln der Fahrertür mit dem
mechanischen Schloss möglich.
Page 39 of 322
Der Betrieb in der Position E ist auf die
Zeit begrenzt, während der man den
Hebel in dieser Position hält. Beim
Loslassen des Hebels kehrt dieser in
die Position zurück A und die
Scheibenwischer werden automatisch
gestoppt.
4)
ZUR BEACHTUNG Es empfiehlt sich,
die Wischerblätter etwa einmal jährlich
auszutauschen.Funktion “Intelligentes Waschen”
Durch Ziehen des Hebels zum Lenkrad
(instabile Position) wird der Waschstrahl
der Scheibenwaschanlage Abb. 70
aktiviert
Wird der Hebel länger als eine halbe
Sekunde gezogen gehalten, werden
der Waschstrahl und der Wischvorgang
ausgelöst.
Der Scheibenwischer bleibt drei
Wischvorgänge nach Loslassen des
Hebels wieder stehen.
Der Zyklus wird von einem
Wischvorgang des Scheibenwischers
nach 6 Sekunden beendet.REGENSENSOR
(für Versionen / Märkte, wo vorgesehen)
Der Regensensor befindet sich hinter
dem Rückspiegel in Kontakt mit der
Windschutzscheibe und erlaubt,
automatisch, während der
intermittierenden Funktion, die
Anschlagfrequenz der Scheibenwischer
an die Regenintensität anzupassen.
ZUR BEACHTUNG Das Glas der
Windschutzscheibe im Sensorbereich
sauber halten.
Aktivierung Abb. 69
Den rechten Hebel um eine Raststufe
nach unten verschieben (Position B).
Die Aktivierung des Sensors wird durch
einen „Anschlag” signalisiert.
Durch Drehen des Rändelrings F kann
die Empfindlichkeit des Regensensors
erhöht werden.
Die Erhöhung der Empfindlichkeit des
Regensensors wird durch einen
„Anschlag” und die Ausführung des
Befehls signalisiert.
Wird die Waschanlage bei aktiviertem
Regensensor eingeschaltet, erfolgt der
normale Waschzyklus, nach dessen
Beendigung der Regensensor seinen
automatischen Normalbetrieb wieder
aufnimmt.
69F1A0071
70F1A0072
37
Page 40 of 322
Deaktivierung Abb. 69
Den Hebel aus der Position B
verschieben oder den Zündschlüssel in
Position OFF drehen. Beim nächsten
Motorstart (Schlüssel auf ON), wird der
Sensor nicht aktiviert, auch wenn der
Hebel in der Position B geblieben
ist. Um den Sensor wieder zu
aktivieren, bringt man den Hebel in
Position A oder C und dann wieder auf
die Position B oder man dreht den
Ring für die Sensibilitätseinstellung. Die
Aktivierung des Sensors wird durch
wenigstens einen „Wischvorgang”,
auch bei trockener Scheibe, angezeigt.
Der Regensensor ist in der Lage, sich
automatisch an den Unterschied
zwischen Tag und Nacht anzupassen.
34)
SCHEINWERFER-
WASCHANLAGE
(für Versionen / Märkte, wo vorgesehen)
Die Scheinwerferwascher arbeiten
„versteckt”, d. h. sie befinden sich im
Innern der vorderen Stoßstangen des
Fahrzeugs und treten in Aktion, wenn
bei eingeschaltetem Abblendlicht die
Scheibenwaschanlage betätigt wird.
ZUR BEACHTUNG Regelmäßig die
Spritzdüsen auf Unversehrtheit und
Sauberkeit überprüfen.
ZUR BEACHTUNG
34)Wasserspuren können ungewollte
Bewegungen der Wischblätter auslösen.
ZUR BEACHTUNG
4)Verwenden Sie den Scheibenwischer
nicht, um angesammelte Schnee- oder
Eisschichten auf der Windschutzscheibe zu
entfernen. Unter diesen Bedingungen
wird, wenn der Scheibenwischer einer zu
starken Belastung ausgesetzt ist, der
Motorschutz ausgelöst, der den Betrieb
auch für einige Sekunden verhindert. Wenn
die Funktionstüchtigkeit nicht wieder
hergestellt wird, bitte das Fiat-Servicenetz
aufsuchen.
38
KENNTNIS DES FAHRZEUGES
