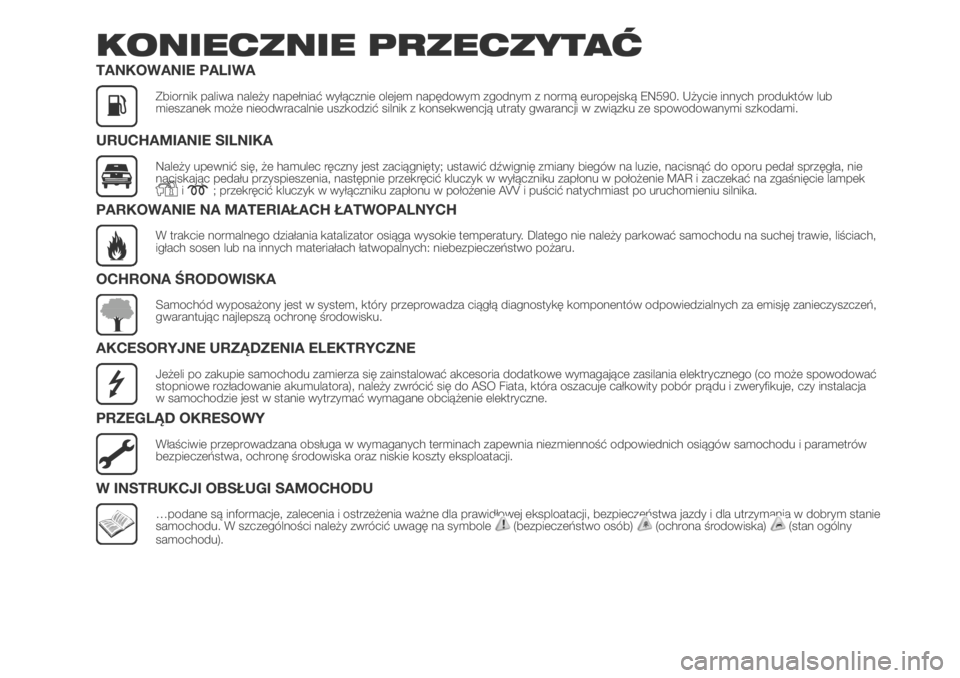

KONIECZNIE PRZECZYTAĆ
TANKOWANIE PALIWA
Zbiornik paliwa należy napełniać wyłącznie olejem napędowym zgodnym z normą europejską EN590. Użycie innych produktów lub
mieszanek może nieodwracalnie uszkodzić silnik z konsekwencją utraty gwarancji w związku ze spowodowanymi szkodami.
URUCHAMIANIE SILNIKA
Należy upewnić się, że hamulec ręczny jest zaciągnięty; ustawić dźwignię zmiany biegów na luzie, nacisnąć do oporu pedał sprzęgła, nie
naciskając pedału przyspieszenia, następnie przekręcić kluczyk w wyłączniku zapłonu w położenie MAR i zaczekać na zgaśnięcie lampek
i; przekręcić kluczyk w wyłączniku zapłonu w położenie AVV i puścić natychmiast po uruchomieniu silnika.
PARKOWANIE NA MATERIAŁACH ŁATWOPALNYCH
W trakcie normalnego działania katalizator osiąga wysokie temperatury. Dlatego nie należy parkować samochodu na suchej trawie, liściach,
igłach sosen lub na innych materiałach łatwopalnych: niebezpieczeństwo pożaru.
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w system, który przeprowadza ciągłą diagnostykę komponentów odpowiedzialnych za emisję zanieczyszczeń,
gwarantując najlepszą ochronę środowisku.
AKCESORYJNE URZĄDZENIA ELEKTRYCZNE
Jeżeli po zakupie samochodu zamierza się zainstalować akcesoria dodatkowe wymagające zasilania elektrycznego (co może spowodować
stopniowe rozładowanie akumulatora), należy zwrócić się do ASO Fiata, która oszacuje całkowity pobór prądu i zweryfikuje, czy instalacja
w samochodzie jest w stanie wytrzymać wymagane obciążenie elektryczne.
PRZEGLĄD OKRESOWY
Właściwie przeprowadzana obsługa w wymaganych terminach zapewnia niezmienność odpowiednich osiągów samochodu i parametrów
bezpieczeństwa, ochronę środowiska oraz niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU
…podane są informacje, zalecenia i ostrzeżenia ważne dla prawidłowej eksploatacji, bezpieczeństwa jazdy i dla utrzymania w dobrym stanie
samochodu. W szczególności należy zwrócić uwagę na symbole(bezpieczeństwo osób)(ochrona środowiska)(stan ogólny
samochodu).

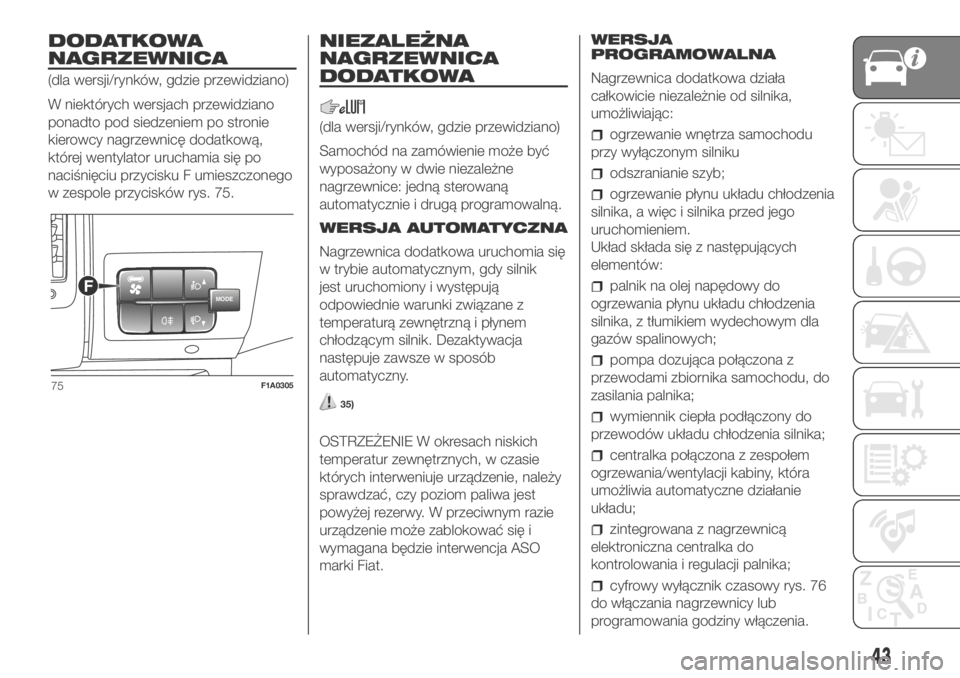

DODATKOWA
NAGRZEWNICA
(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach przewidziano
ponadto pod siedzeniem po stronie
kierowcy nagrzewnicę dodatkową,
której wentylator uruchamia się po
naciśnięciu przycisku F umieszczonego
w zespole przycisków rys. 75.
NIEZALEŻNA
NAGRZEWNICA
DODATKOWA
(dla wersji/rynków, gdzie przewidziano)
Samochód na zamówienie może być
wyposażony w dwie niezależne
nagrzewnice: jedną sterowaną
automatycznie i drugą programowalną.
WERSJA AUTOMATYCZNA
Nagrzewnica dodatkowa uruchomia się
w trybie automatycznym, gdy silnik
jest uruchomiony i występują
odpowiednie warunki związane z
temperaturą zewnętrzną i płynem
chłodzącym silnik. Dezaktywacja
następuje zawsze w sposób
automatyczny.
35)
OSTRZEŻENIE W okresach niskich
temperatur zewnętrznych, w czasie
których interweniuje urządzenie, należy
sprawdzać, czy poziom paliwa jest
powyżej rezerwy. W przeciwnym razie
urządzenie może zablokować się i
wymagana będzie interwencja ASO
marki Fiat.WERSJA
PROGRAMOWALNA
Nagrzewnica dodatkowa działa
całkowicie niezależnie od silnika,
umożliwiając:
ogrzewanie wnętrza samochodu
przy wyłączonym silniku
odszranianie szyb;
ogrzewanie płynu układu chłodzenia
silnika, a więc i silnika przed jego
uruchomieniem.
Układ składa się z następujących
elementów:
palnik na olej napędowy do
ogrzewania płynu układu chłodzenia
silnika, z tłumikiem wydechowym dla
gazów spalinowych;
pompa dozująca połączona z
przewodami zbiornika samochodu, do
zasilania palnika;
wymiennik ciepła podłączony do
przewodów układu chłodzenia silnika;
centralka połączona z zespołem
ogrzewania/wentylacji kabiny, która
umożliwia automatyczne działanie
układu;
zintegrowana z nagrzewnicą
elektroniczna centralka do
kontrolowania i regulacji palnika;
cyfrowy wyłącznik czasowy rys. 76
do włączania nagrzewnicy lub
programowania godziny włączenia.
MODEF
75F1A0305
43

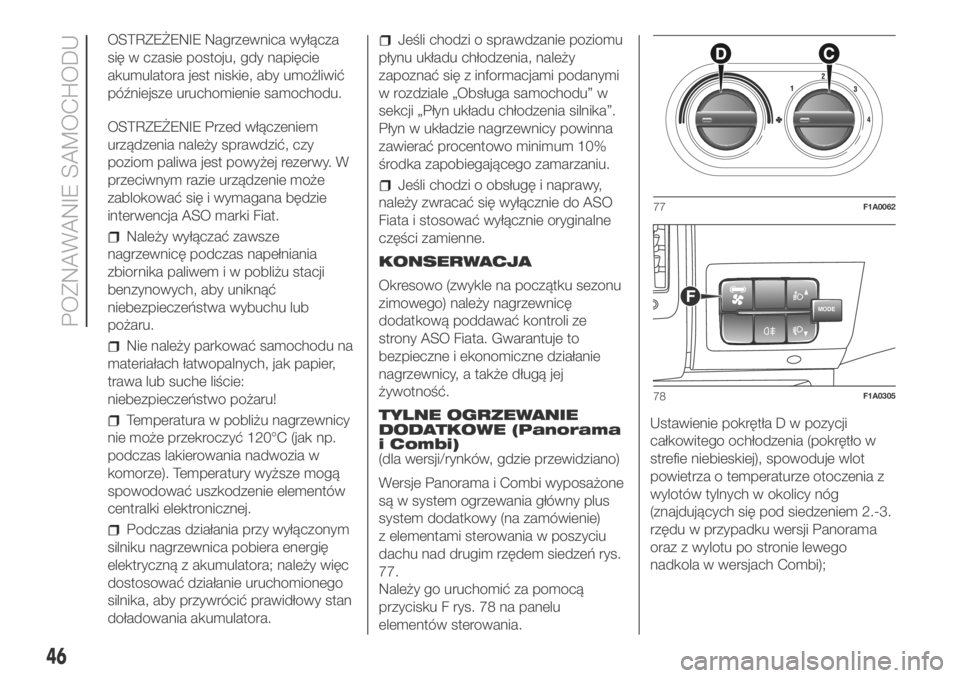

OSTRZEŻENIE Nagrzewnica wyłącza
się w czasie postoju, gdy napięcie
akumulatora jest niskie, aby umożliwić
późniejsze uruchomienie samochodu.
OSTRZEŻENIE Przed włączeniem
urządzenia należy sprawdzić, czy
poziom paliwa jest powyżej rezerwy. W
przeciwnym razie urządzenie może
zablokować się i wymagana będzie
interwencja ASO marki Fiat.
Należy wyłączać zawsze
nagrzewnicę podczas napełniania
zbiornika paliwem i w pobliżu stacji
benzynowych, aby uniknąć
niebezpieczeństwa wybuchu lub
pożaru.
Nie należy parkować samochodu na
materiałach łatwopalnych, jak papier,
trawa lub suche liście:
niebezpieczeństwo pożaru!
Temperatura w pobliżu nagrzewnicy
nie może przekroczyć 120°C (jak np.
podczas lakierowania nadwozia w
komorze). Temperatury wyższe mogą
spowodować uszkodzenie elementów
centralki elektronicznej.
Podczas działania przy wyłączonym
silniku nagrzewnica pobiera energię
elektryczną z akumulatora; należy więc
dostosować działanie uruchomionego
silnika, aby przywrócić prawidłowy stan
doładowania akumulatora.
Jeśli chodzi o sprawdzanie poziomu
płynu układu chłodzenia, należy
zapoznać się z informacjami podanymi
w rozdziale „Obsługa samochodu” w
sekcji „Płyn układu chłodzenia silnika”.
Płyn w układzie nagrzewnicy powinna
zawierać procentowo minimum 10%
środka zapobiegającego zamarzaniu.
Jeśli chodzi o obsługę i naprawy,
należy zwracać się wyłącznie do ASO
Fiata i stosować wyłącznie oryginalne
części zamienne.
KONSERWACJA
Okresowo (zwykle na początku sezonu
zimowego) należy nagrzewnicę
dodatkową poddawać kontroli ze
strony ASO Fiata. Gwarantuje to
bezpieczne i ekonomiczne działanie
nagrzewnicy, a także długą jej
żywotność.
TYLNE OGRZEWANIE
DODATKOWE (Panorama
i Combi)
(dla wersji/rynków, gdzie przewidziano)
Wersje Panorama i Combi wyposażone
są w system ogrzewania główny plus
system dodatkowy (na zamówienie)
z elementami sterowania w poszyciu
dachu nad drugim rzędem siedzeń rys.
77.
Należy go uruchomić za pomocą
przycisku F rys. 78 na panelu
elementów sterowania.Ustawienie pokrętła D w pozycji
całkowitego ochłodzenia (pokrętło w
strefie niebieskiej), spowoduje wlot
powietrza o temperaturze otoczenia z
wylotów tylnych w okolicy nóg
(znajdujących się pod siedzeniem 2.-3.
rzędu w przypadku wersji Panorama
oraz z wylotu po stronie lewego
nadkola w wersjach Combi);
77F1A0062
MODEF
78F1A0305
46
POZNAWANIE SAMOCHODU

Co oznacza Co robić

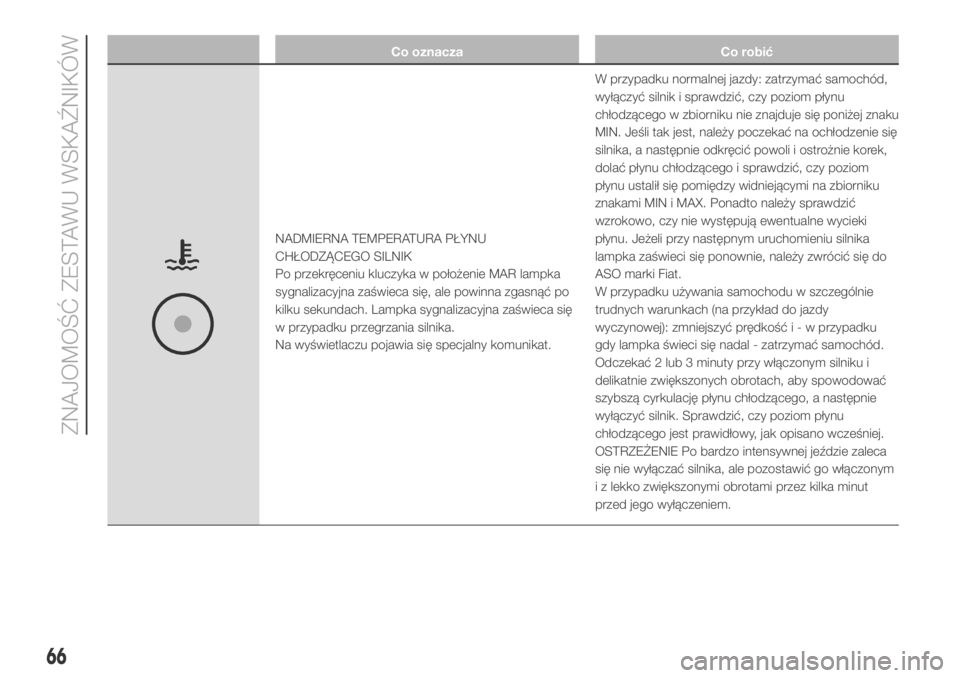

NADMIERNA TEMPERATURA PŁYNU
CHŁODZĄCEGO SILNIK
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach. Lampka sygnalizacyjna zaświeca się
w przypadku przegrzania silnika.
Na wyświetlaczu pojawia się specjalny komunikat.W przypadku normalnej jazdy: zatrzymać samochód,
wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku
MIN. Jeśli tak jest, należy poczekać na ochłodzenie się
silnika, a następnie odkręcić powoli i ostrożnie korek,
dolać płynu chłodzącego i sprawdzić, czy poziom
płynu ustalił się pomiędzy widniejącymi na zbiorniku
znakami MIN i MAX. Ponadto należy sprawdzić
wzrokowo, czy nie występują ewentualne wycieki
płynu. Jeżeli przy następnym uruchomieniu silnika
lampka zaświeci się ponownie, należy zwrócić się do
ASO marki Fiat.
W przypadku używania samochodu w szczególnie
trudnych warunkach (na przykład do jazdy
wyczynowej): zmniejszyć prędkośći-wprzypadku
gdy lampka świeci się nadal - zatrzymać samochód.
Odczekać 2 lub 3 minuty przy włączonym silniku i
delikatnie zwiększonych obrotach, aby spowodować
szybszą cyrkulację płynu chłodzącego, a następnie
wyłączyć silnik. Sprawdzić, czy poziom płynu
chłodzącego jest prawidłowy, jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca
się nie wyłączać silnika, ale pozostawić go włączonym
i z lekko zwiększonymi obrotami przez kilka minut
przed jego wyłączeniem.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Co oznacza Co robić

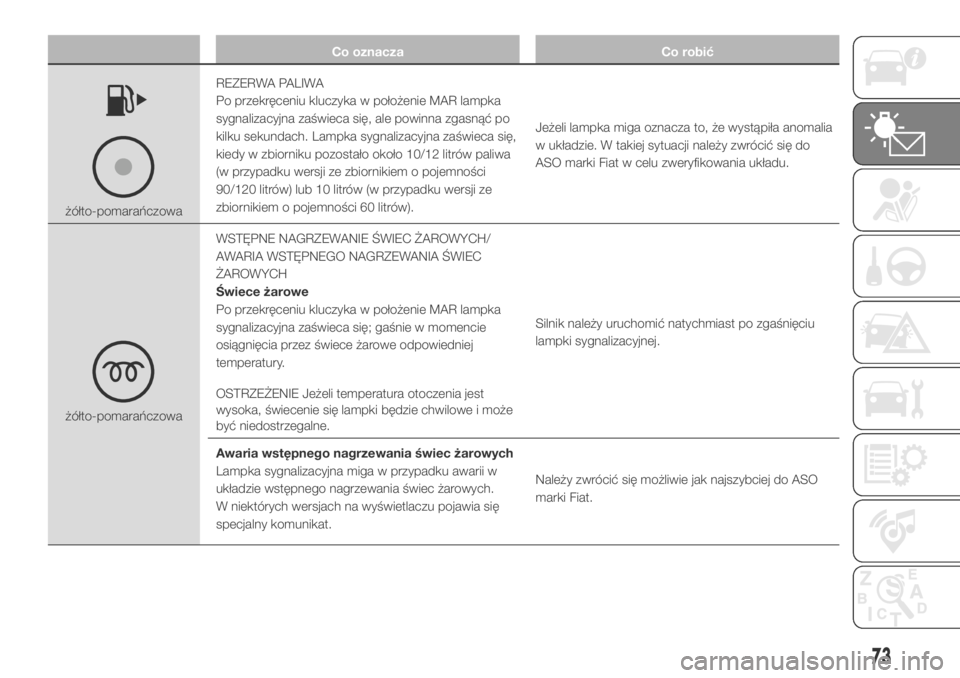

żółto-pomarańczowaREZERWA PALIWA
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach. Lampka sygnalizacyjna zaświeca się,
kiedy w zbiorniku pozostało około 10/12 litrów paliwa
(w przypadku wersji ze zbiornikiem o pojemności
90/120 litrów) lub 10 litrów (w przypadku wersji ze
zbiornikiem o pojemności 60 litrów).Jeżeli lampka miga oznacza to, że wystąpiła anomalia
w układzie. W takiej sytuacji należy zwrócić się do
ASO marki Fiat w celu zweryfikowania układu.
żółto-pomarańczowaWSTĘPNE NAGRZEWANIE ŚWIEC ŻAROWYCH/
AWARIA WSTĘPNEGO NAGRZEWANIA ŚWIEC
ŻAROWYCH
Świece żarowe
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się; gaśnie w momencie
osiągnięcia przez świece żarowe odpowiedniej
temperatury.
OSTRZEŻENIE Jeżeli temperatura otoczenia jest
wysoka, świecenie się lampki będzie chwilowe i może
być niedostrzegalne.Silnik należy uruchomić natychmiast po zgaśnięciu
lampki sygnalizacyjnej.
Awaria wstępnego nagrzewania świec żarowych
Lampka sygnalizacyjna miga w przypadku awarii w
układzie wstępnego nagrzewania świec żarowych.
W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.Należy zwrócić się możliwie jak najszybciej do ASO
marki Fiat.
73

Co oznacza Co robić

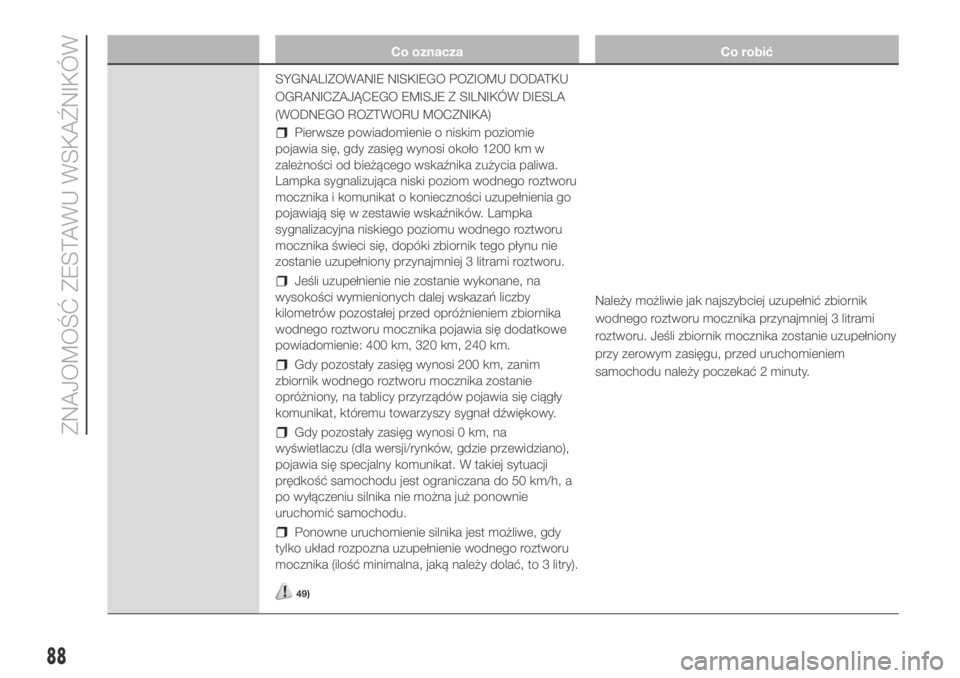

SYGNALIZOWANIE NISKIEGO POZIOMU DODATKU
OGRANICZAJĄCEGO EMISJE Z SILNIKÓW DIESLA
(WODNEGO ROZTWORU MOCZNIKA)
Pierwsze powiadomienie o niskim poziomie
pojawia się, gdy zasięg wynosi około 1200 km w
zależności od bieżącego wskaźnika zużycia paliwa.
Lampka sygnalizująca niski poziom wodnego roztworu
mocznika i komunikat o konieczności uzupełnienia go
pojawiają się w zestawie wskaźników. Lampka
sygnalizacyjna niskiego poziomu wodnego roztworu
mocznika świeci się, dopóki zbiornik tego płynu nie
zostanie uzupełniony przynajmniej 3 litrami roztworu.
Jeśli uzupełnienie nie zostanie wykonane, na
wysokości wymienionych dalej wskazań liczby
kilometrów pozostałej przed opróżnieniem zbiornika
wodnego roztworu mocznika pojawia się dodatkowe
powiadomienie: 400 km, 320 km, 240 km.
Gdy pozostały zasięg wynosi 200 km, zanim
zbiornik wodnego roztworu mocznika zostanie
opróżniony, na tablicy przyrządów pojawia się ciągły
komunikat, któremu towarzyszy sygnał dźwiękowy.
Gdy pozostały zasięg wynosi 0 km, na
wyświetlaczu (dla wersji/rynków, gdzie przewidziano),
pojawia się specjalny komunikat. W takiej sytuacji
prędkość samochodu jest ograniczana do 50 km/h, a
po wyłączeniu silnika nie można już ponownie
uruchomić samochodu.
Ponowne uruchomienie silnika jest możliwe, gdy
tylko układ rozpozna uzupełnienie wodnego roztworu
mocznika (ilość minimalna, jaką należy dolać, to 3 litry).
49)
Należy możliwie jak najszybciej uzupełnić zbiornik
wodnego roztworu mocznika przynajmniej 3 litrami
roztworu. Jeśli zbiornik mocznika zostanie uzupełniony
przy zerowym zasięgu, przed uruchomieniem
samochodu należy poczekać 2 minuty.
88
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

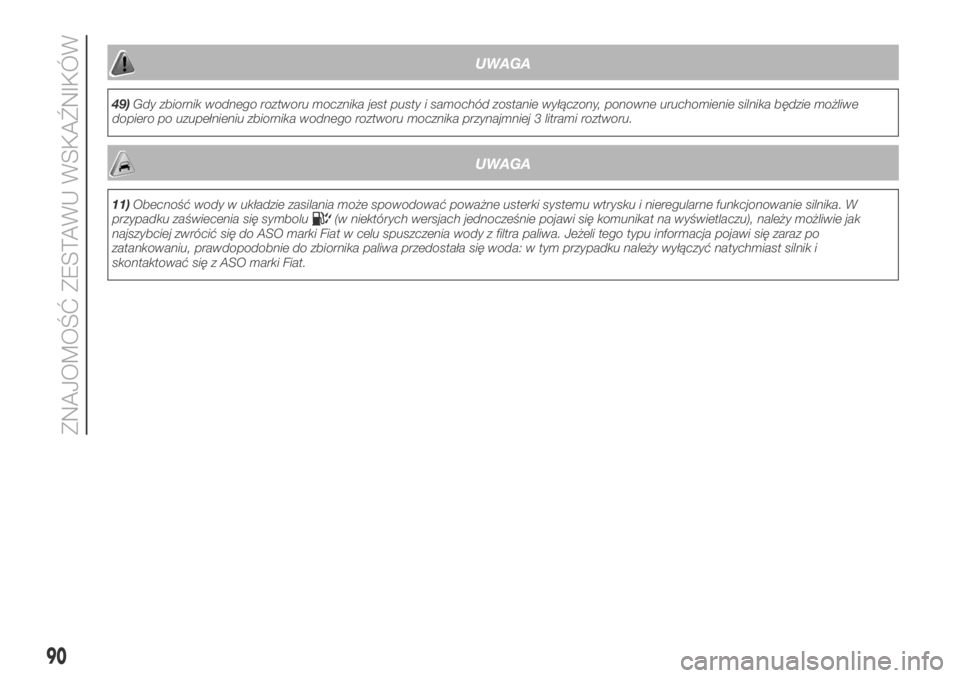

UWAGA
49)Gdy zbiornik wodnego roztworu mocznika jest pusty i samochód zostanie wyłączony, ponowne uruchomienie silnika będzie możliwe
dopiero po uzupełnieniu zbiornika wodnego roztworu mocznika przynajmniej 3 litrami roztworu.
UWAGA
11)Obecność wody w układzie zasilania może spowodować poważne usterki systemu wtrysku i nieregularne funkcjonowanie silnika. W
przypadku zaświecenia się symbolu(w niektórych wersjach jednocześnie pojawi się komunikat na wyświetlaczu), należy możliwie jak
najszybciej zwrócić się do ASO marki Fiat w celu spuszczenia wody z filtra paliwa. Jeżeli tego typu informacja pojawi się zaraz po
zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda: w tym przypadku należy wyłączyć natychmiast silnik i
skontaktować się z ASO marki Fiat.
90
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

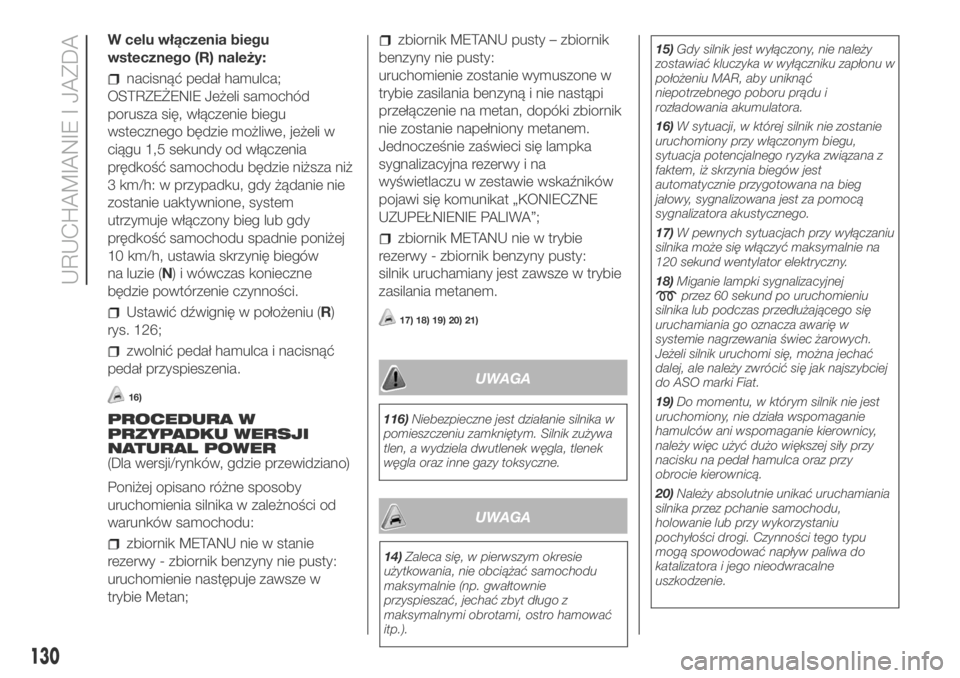

W celu włączenia biegu
wstecznego (R) należy:
nacisnąć pedał hamulca;
OSTRZEŻENIE Jeżeli samochód
porusza się, włączenie biegu
wstecznego będzie możliwe, jeżeli w
ciągu 1,5 sekundy od włączenia
prędkość samochodu będzie niższa niż
3 km/h: w przypadku, gdy żądanie nie
zostanie uaktywnione, system
utrzymuje włączony bieg lub gdy
prędkość samochodu spadnie poniżej
10 km/h, ustawia skrzynię biegów
na luzie (N) i wówczas konieczne
będzie powtórzenie czynności.
Ustawić dźwignię w położeniu (R)
rys. 126;
zwolnić pedał hamulca i nacisnąć
pedał przyspieszenia.
16)
PROCEDURA W
PRZYPADKU WERSJI
NATURAL POWER
(Dla wersji/rynków, gdzie przewidziano)
Poniżej opisano różne sposoby
uruchomienia silnika w zależności od
warunków samochodu:
zbiornik METANU nie w stanie
rezerwy - zbiornik benzyny nie pusty:
uruchomienie następuje zawsze w
trybie Metan;
zbiornik METANU pusty – zbiornik
benzyny nie pusty:
uruchomienie zostanie wymuszone w
trybie zasilania benzyną i nie nastąpi
przełączenie na metan, dopóki zbiornik
nie zostanie napełniony metanem.
Jednocześnie zaświeci się lampka
sygnalizacyjna rezerwy i na
wyświetlaczu w zestawie wskaźników
pojawi się komunikat „KONIECZNE
UZUPEŁNIENIE PALIWA”;
zbiornik METANU nie w trybie
rezerwy - zbiornik benzyny pusty:
silnik uruchamiany jest zawsze w trybie
zasilania metanem.
17) 18) 19) 20) 21)
UWAGA
116)Niebezpieczne jest działanie silnika w
pomieszczeniu zamkniętym. Silnik zużywa
tlen, a wydziela dwutlenek węgla, tlenek
węgla oraz inne gazy toksyczne.
UWAGA
130
URUCHAMIANIE I JAZDA
14)Zaleca się, w pierwszym okresie
użytkowania, nie obciążać samochodu
maksymalnie (np. gwałtownie
przyspieszać, jechać zbyt długo z
maksymalnymi obrotami, ostro hamować
itp.).15)Gdy silnik jest wyłączony, nie należy
zostawiać kluczyka w wyłączniku zapłonu w
położeniu MAR, aby uniknąć
niepotrzebnego poboru prądu i
rozładowania akumulatora.
16)W sytuacji, w której silnik nie zostanie
uruchomiony przy włączonym biegu,
sytuacja potencjalnego ryzyka związana z
faktem, iż skrzynia biegów jest
automatycznie przygotowana na bieg
jałowy, sygnalizowana jest za pomocą
sygnalizatora akustycznego.
17)W pewnych sytuacjach przy wyłączaniu
silnika może się włączyć maksymalnie na
120 sekund wentylator elektryczny.
18)Miganie lampki sygnalizacyjnej
przez 60 sekund po uruchomieniu
silnika lub podczas przedłużającego się
uruchamiania go oznacza awarię w
systemie nagrzewania świec żarowych.
Jeżeli silnik uruchomi się, można jechać
dalej, ale należy zwrócić się jak najszybciej
do ASO marki Fiat.
19)Do momentu, w którym silnik nie jest
uruchomiony, nie działa wspomaganie
hamulców ani wspomaganie kierownicy,
należy więc użyć dużo większej siły przy
nacisku na pedał hamulca oraz przy
obrocie kierownicą.
20)Należy absolutnie unikać uruchamiania
silnika przez pchanie samochodu,
holowanie lub przy wykorzystaniu
pochyłości drogi. Czynności tego typu
mogą spowodować napływ paliwa do
katalizatora i jego nieodwracalne
uszkodzenie.

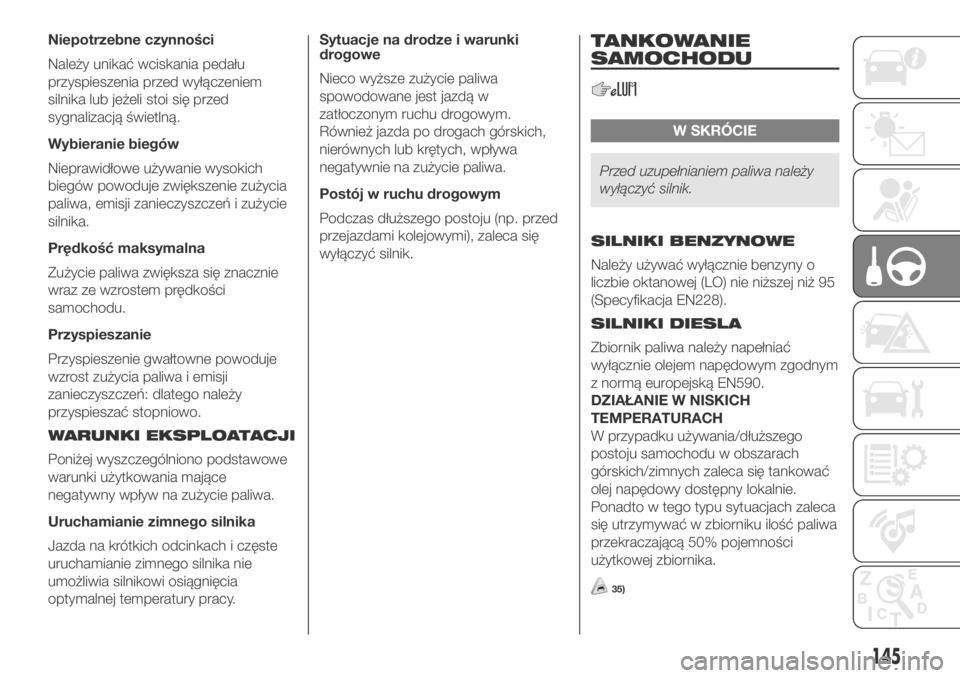

Niepotrzebne czynności
Należy unikać wciskania pedału
przyspieszenia przed wyłączeniem
silnika lub jeżeli stoi się przed
sygnalizacją świetlną.
Wybieranie biegów
Nieprawidłowe używanie wysokich
biegów powoduje zwiększenie zużycia
paliwa, emisji zanieczyszczeń i zużycie
silnika.
Prędkość maksymalna
Zużycie paliwa zwiększa się znacznie
wraz ze wzrostem prędkości
samochodu.
Przyspieszanie
Przyspieszenie gwałtowne powoduje
wzrost zużycia paliwa i emisji
zanieczyszczeń: dlatego należy
przyspieszać stopniowo.
WARUNKI EKSPLOATACJI
Poniżej wyszczególniono podstawowe
warunki użytkowania mające
negatywny wpływ na zużycie paliwa.
Uruchamianie zimnego silnika
Jazda na krótkich odcinkach i częste
uruchamianie zimnego silnika nie
umożliwia silnikowi osiągnięcia
optymalnej temperatury pracy.Sytuacje na drodze i warunki
drogowe
Nieco wyższe zużycie paliwa
spowodowane jest jazdą w
zatłoczonym ruchu drogowym.
Również jazda po drogach górskich,
nierównych lub krętych, wpływa
negatywnie na zużycie paliwa.
Postój w ruchu drogowym
Podczas dłuższego postoju (np. przed
przejazdami kolejowymi), zaleca się
wyłączyć silnik.TANKOWANIE
SAMOCHODU
W SKRÓCIE
Przed uzupełnianiem paliwa należy
wyłączyć silnik.
SILNIKI BENZYNOWE
Należy używać wyłącznie benzyny o
liczbie oktanowej (LO) nie niższej niż 95
(Specyfikacja EN228).
SILNIKI DIESLA
Zbiornik paliwa należy napełniać
wyłącznie olejem napędowym zgodnym
z normą europejską EN590.
DZIAŁANIE W NISKICH
TEMPERATURACH
W przypadku używania/dłuższego
postoju samochodu w obszarach
górskich/zimnych zaleca się tankować
olej napędowy dostępny lokalnie.
Ponadto w tego typu sytuacjach zaleca
się utrzymywać w zbiorniku ilość paliwa
przekraczającą 50% pojemności
użytkowej zbiornika.
35)
145

TANKOWANIE
Aby zagwarantować całkowite
zatankowanie zbiornika paliwa, należy
wykonać dwa dolania paliwa po
pierwszym zatrzaśnięciu pistoletu
dystrybutora. Należy unikać dalszego
dolewania, które może spowodować
nieprawidłowe działanie układu
zasilania.
KOREK WLEWU PALIWA
Aby zatankować paliwo, należy
otworzyć pokrywę A rys. 135 po lewej
stronie samochodu, a następnie
odkręcić korek B rys. 135, obracając
nim w kierunku przeciwnym do ruchu
wskazówek zegara.
Dla wersji/rynków, gdzie przewidziano,
należy włożyć kluczyk z wyłącznika
zapłonu do zamka korka. Przekręcić
kluczyk w kierunku przeciwnym do
ruchu wskazówek zegara i wyjąć korek,
chwytając za kluczyk. Nie należy
wyjmować kluczyka z korka podczas
tankowania. Podczas tankowania korek
można zawiesić na specjalnym
uchwycie umieszczonym w pokrywie A
(rys. 135).
Hermetyczne zamknięcie może
spowodować lekki wzrost ciśnienia w
zbiorniku. Ewentualny szum podczas
odkręcania korka jest zjawiskiem
normalnym.W przypadku zgubienia lub
uszkodzenia korka zbiornika paliwa
należy upewnić się, że korek zamienny
jest korkiem odpowiednim dla tego
modelu samochodu.
Wkręcić korek wlewu paliwa do
momentu usłyszenia specyficznego
dźwięku „zatrzaśnięcia”. Dźwięk ten
oznacza, że korek wlewu paliwa jest
przykręcony prawidłowo.
Dla wersji/rynków, gdzie przewidziano,
należy przekręcić kluczyk w kierunku
zgodnym z ruchem wskazówek zegara
aż do napotkania oporu. Nie ma
konieczności wywierania dodatkowej
siły na kluczyku, aby dokręcić
całkowicie korek. Tylko wówczas, jeśli
korek będzie prawidłowo przykręcony,
będzie można wyjąć z niego kluczyk
wyłącznika zapłonu.
Po każdym tankowaniu należy upewnić
się, że korek wlewu paliwa jest
przykręcony do oporu.OSTRZEŻENIE
Gdy pistolet dystrybutora paliwa
„odbije” lub przestanie wlewać paliwo,
zbiornik będzie prawie pełny, ale po
automatycznym „odbiciu” będzie można
jeszcze wykonać dwa dodatkowe „dolania”.
129) 130) 131)
Uzupełnianie dodatku
ograniczającego emisje z silników
Diesla AdBlue (mocznika)
Aby uzupełnić dodatek ograniczający
emisje z silników Diesla (mocznik)
za pomocą pistoletu dystrybutora,
należy:
zaparkować samochód na płaskiej
powierzchni;
wyłącznik silnik, przekręcając
kluczyk w położenie OFF;
otworzyć pokrywę wlewu paliwa A
rys. 135, a następnie odkręcić i wyjąć
korek C rys. 135 z wlewu mocznika;
włożyć pistolet dystrybutora do
wlewu w celu uzupełnienia mocznika;
natychmiast przerwać napełnianie
zbiornika mocznika, jeśli nastąpi jedna z
poniższych sytuacji:
- jeśli AdBlue wylewa się poza wlew,
należy dobrze wyczyścić dany obszar i
kontynuować napełnianie;
135F1A5004
146
URUCHAMIANIE I JAZDA
