ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
142) 143) 144) 145)
48)
Плавкие предохранители служат
для защиты электрооборудования,
срабатывая в случае его
неисправности или неправильных с
ним действий.Если какое-либо
устройство неисправно,следует
проверить эффективность
соответствующего защитного
предохранителя:токопроводящий
элементAРИС. 168не должен быть
прерван.В противном случае
необходимо заменить
перегоревший предохранитель на
другой такой же силы тока(того
же цвета).
B-целый предохранитель
C-предохранитель с нарушенным
токопроводящим элементом.
ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля
сгруппированы в трех блоках
управления:один расположен на
приборной панели,второй-на
правой стойке салона и третий-в
моторном отсеке.БЛОК УПРАВЛЕНИЯ НА
ПРИБОРНОЙ ПАНЕЛИ
166F1A0210
167F1A0211
168F1A0212
169F1A0214
189

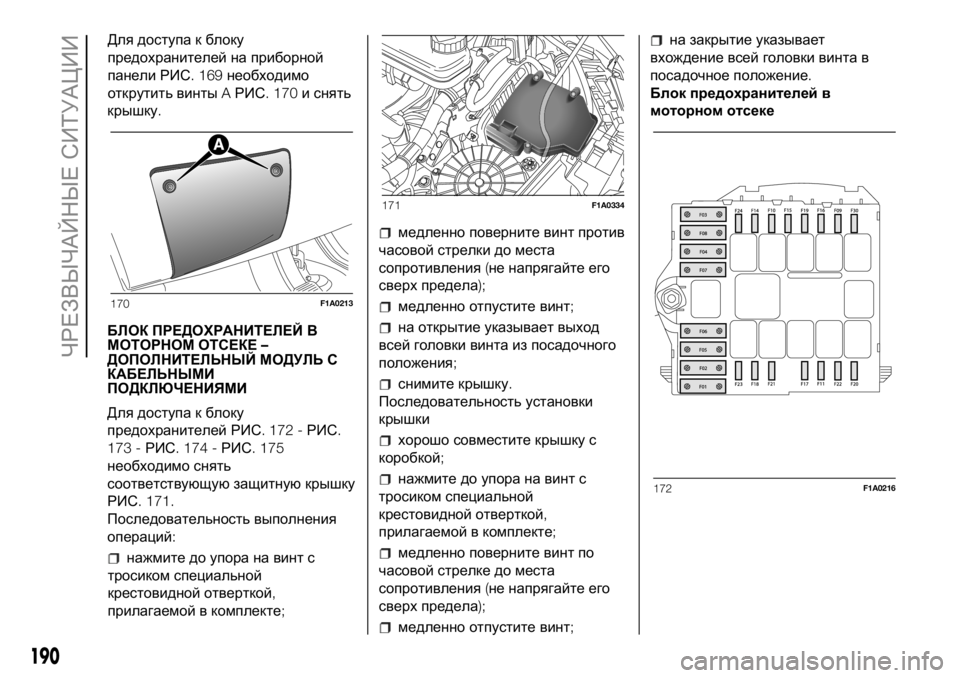

Для доступа к блоку
предохранителей на приборной
панели РИС. 169необходимо
открутить винтыAРИС. 170и снять
крышку.
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ–
ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ С
КАБЕЛЬНЫМИ
ПОДКЛЮЧЕНИЯМИ
Для доступа к блоку
предохранителей РИС. 172 -РИС.
173 -РИС. 174 -РИС. 175
необходимо снять
соответствующую защитную крышку
РИС. 171.
Последовательность выполнения
операций:
нажмите до упора на винт с
тросиком специальной
крестовидной отверткой,
прилагаемой в комплекте;
медленно поверните винт против
часовой стрелки до места
сопротивления(не напрягайте его
сверх предела);
медленно отпустите винт;
на открытие указывает выход
всей головки винта из посадочного
положения;
снимите крышку.
Последовательность установки
крышки
хорошо совместите крышку с
коробкой;
нажмите до упора на винт с
тросиком специальной
крестовидной отверткой,
прилагаемой в комплекте;
медленно поверните винт по
часовой стрелке до места
сопротивления(не напрягайте его
сверх предела);
медленно отпустите винт;
на закрытие указывает
вхождение всей головки винта в
посадочное положение.
Блок предохранителей в
моторном отсеке
170F1A0213
171F1A0334
172F1A0216
190
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

Дополнительный модуль с
кабельными подключениями1
(Исполнения2.3 130 / 150 Multijet 2)
Дополнительный модуль с
кабельными подключениями1
(2.3 150 ECOJET)Дополнительный модуль с
кабельными подключениями2
ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ НА
ЦЕНТРАЛЬНОЙ ПРАВОЙ СТОЙКЕ
(для исполнений/рынков,где
предусмотрено)

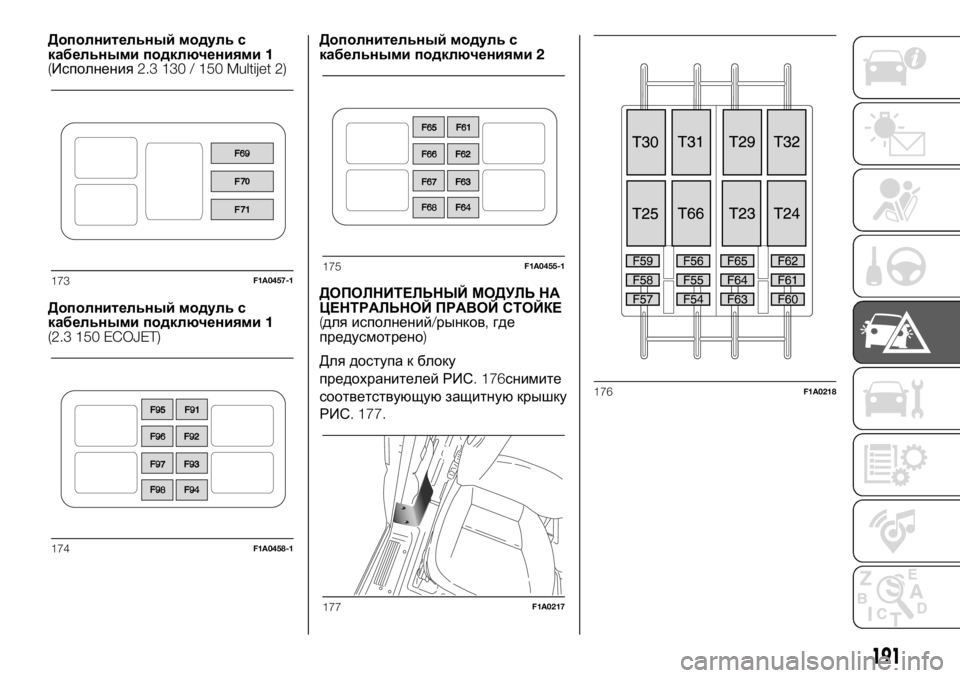

Для доступа к блоку
предохранителей РИС. 176снимите
соответствующую защитную крышку
РИС. 177.
173F1A0457-1
174F1A0458-1
175F1A0455-1
177F1A0217
176F1A0218
191

Блок предохранителей на приборной панели
Защищаемое устройство Предохранитель Ампер
Правая фара ближнего светаF12 7,5
Левая фара ближнего светаF13 7,5
Реле блока управления в моторном отсеке,реле блока
управления на приборной панели(+ключ)F31 5
Освещение потолочных светильников в салоне(+аккумулятор) F32 7,5
Датчик проверки состояния аккумулятора в исполненияхStart
& Stop (+аккумулятор)F33 7,5
Лампы внутреннего освещенияMinibus (аварийное освещение) F34 7,5
Автомобильный радиоприемник,орган управления
кондиционером,сигнализация,хронотахограф,блок
отключения аккумуляторной батареи,таймерWebasto
(+батарея), TPMS,стабилизатор тока для радиоприемника
(S&S)F36 10
Орган управления фонарями стоп-сигнала(основной),
приборная панель(+ключ),шлюз(для трансформаторов)F37 7,5
Блокировка дверей(+аккумулятор) F38 20
Стеклоочиститель(+ключ) F43 20
Стеклоподъемник двери водителяF47 20
Стеклоподъемник двери пассажираF48 20
Блок управления датчиками парковки,автомобильный
радиоприемник,устройства управления на руле,центральная
панель устройств управления,левая панель устройств
управления,вспомогательная панель управления,блок
отключения аккумуляторной батареи(+ключ),буксирный крюк,
датчик дождя,стабилизатор тока(S&S)F49 5
Орган управления кондиционером
,блок управления
усилителем руля,фонари заднего хода,хронотахограф
(+ключ),гнездо дляTOM TOM, Lane Departure Warning,Задняя
Телекам.,устройство выравнивания фарF51 5
192
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

Защищаемое устройство Предохранитель Ампер
Панель приборов(+аккумулятор) F53 7,5
ОтсутствуетF89 -
Левая фара дальнего светаF90 7,5
Правая фара дальнего светаF91 7,5
Левая противотуманная фараF92 7,5
Правая противотуманная фараF93 7,5
193

Исполнения2.3 130/150 Multijet 2 - 130 Multijet 2сAdBlue - 180 Multijet 2 Power

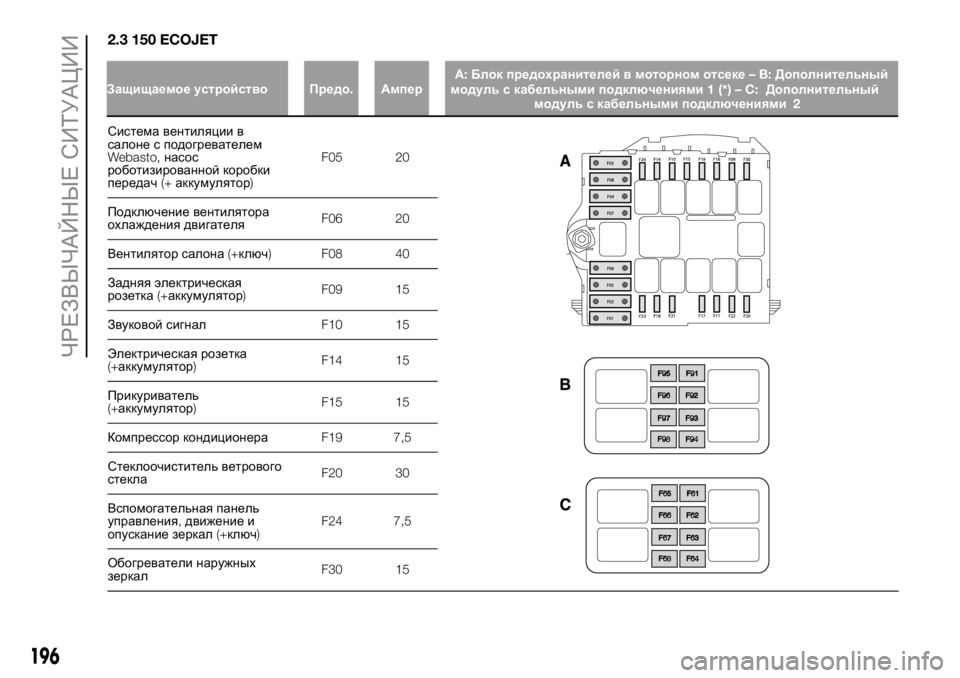

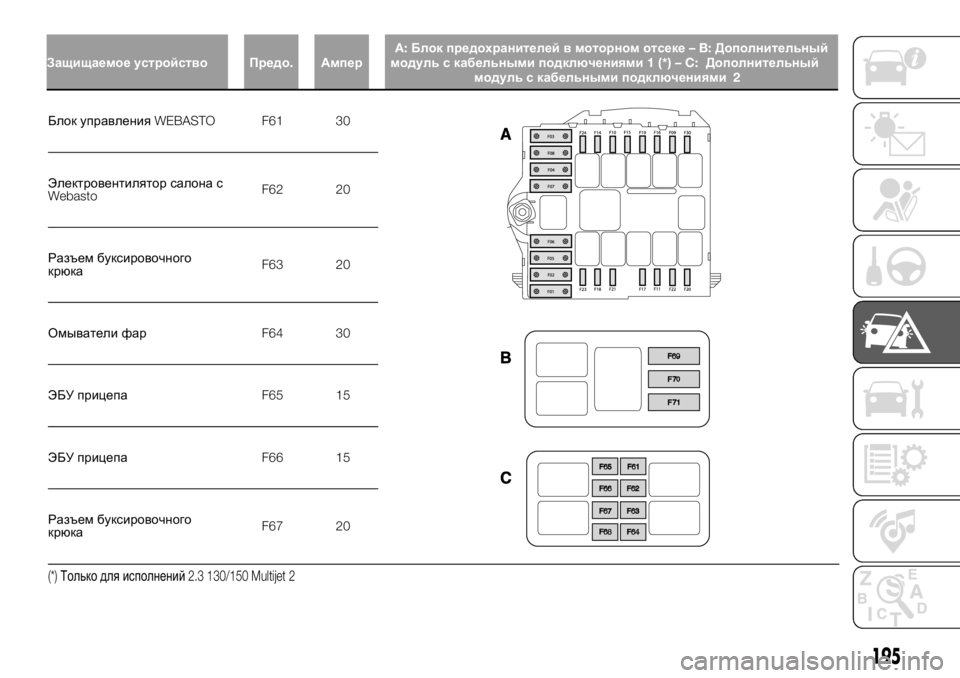

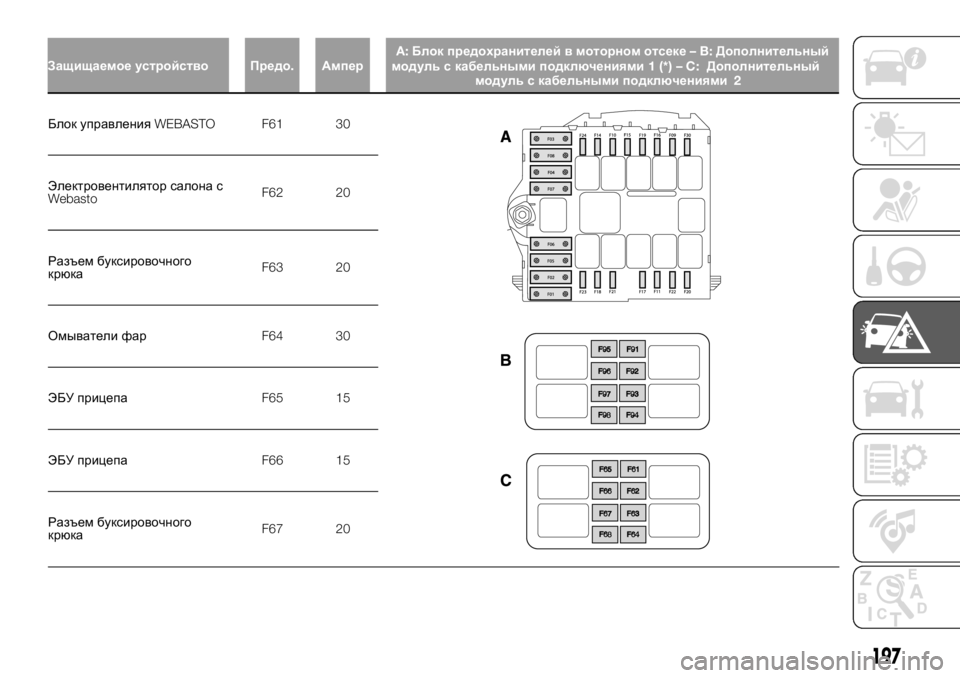

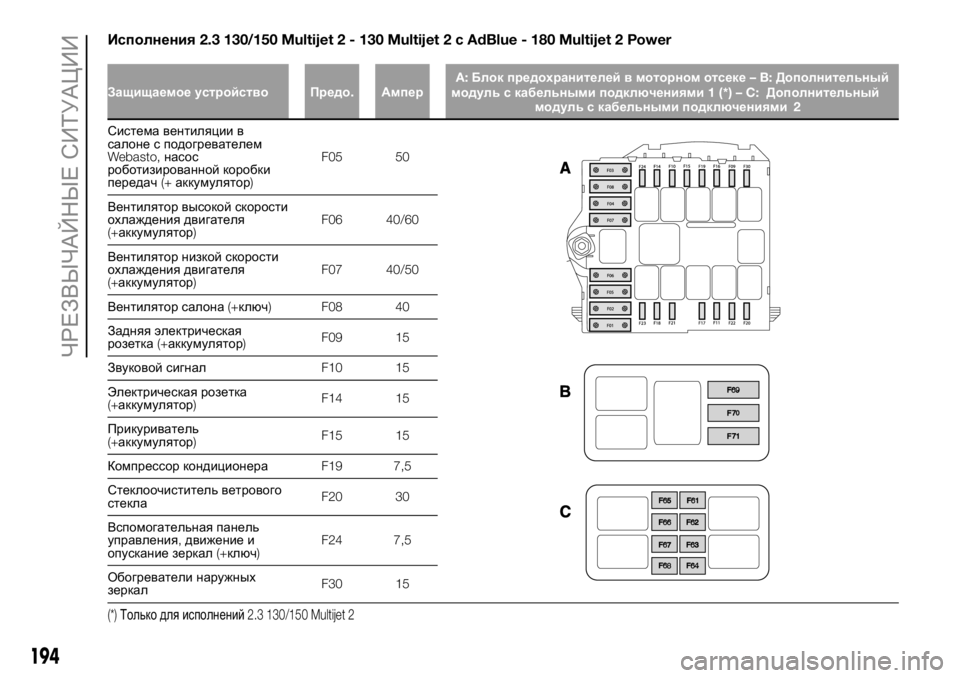

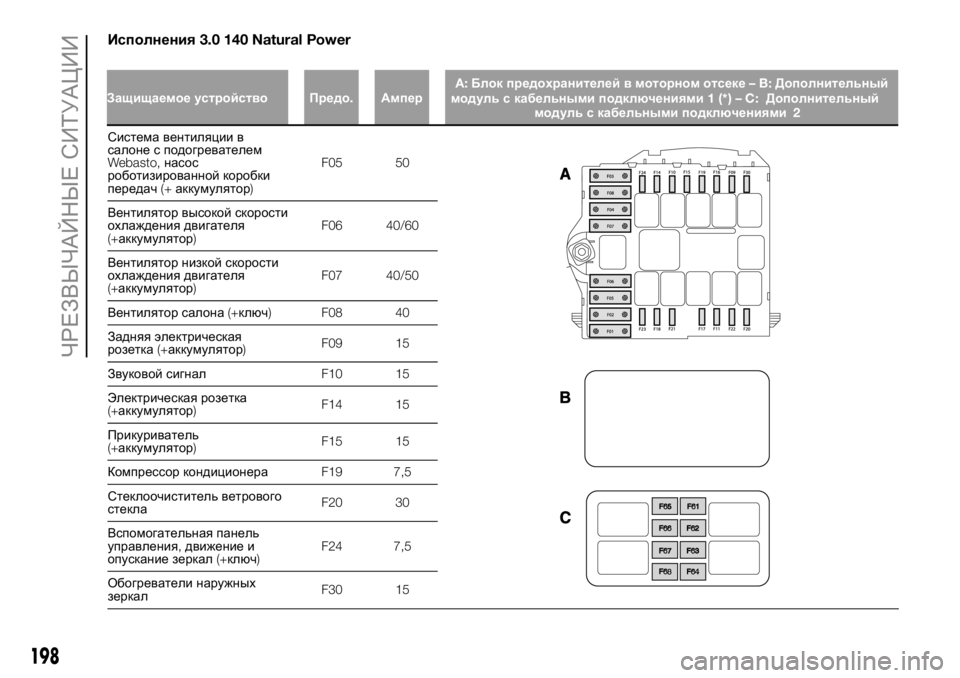

Защищаемое устройство Предо.АмперA:Блок предохранителей в моторном отсеке–B:Дополнительный
модуль с кабельными подключениями1(*)–C:Дополнительный
модуль с кабельными подключениями2
Система вентиляции в
салоне с подогревателем
Webasto,насос
роботизированной коробки
передач(+аккумулятор)F05 50
Вентилятор высокой скорости
охлаждения двигателя
(+аккумулятор)F06 40/60
Вентилятор низкой скорости
охлаждения двигателя
(+аккумулятор)F07 40/50
Вентилятор салона(+ключ) F08 40
Задняя электрическая
розетка(+аккумулятор)F09 15
Звуковой сигналF10 15
Электрическая розетка
(+аккумулятор)F14 15
Прикуриватель
(+аккумулятор)F15 15
Компрессор кондиционераF19 7,5
Стеклоочиститель ветрового
стеклаF20 30
Вспомогательная панель
управления,движение и
опускание зеркал(+ключ)F24 7,5
Обогреватели наружных
зеркалF30 15
(*)Только для исполнений2.3 130/150 Multijet 2
194
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

Блок управленияWEBASTO F61 30
Электровентилятор салона с
WebastoF62 20
Разъем буксировочного
крюкаF63 20
Омыватели фарF64 30
ЭБУ прицепаF65 15
ЭБУ прицепаF66 15
Разъем буксировочного
крюкаF67 20
(*)Только для исполнений2.3 130/150 Multijet 2
195
Защищаемое устройство Предо.АмперA:Блок предохранителей в моторном отсеке–B:Дополнительный
модуль с кабельными подключениями1(*)–C:Дополнительный
модуль с кабельными подключениями2

2.3 150 ECOJET
A: – B:
Система вентиляции в
салоне с подогревателем
Webasto,насос
роботизированной коробки
передач(+аккумулятор)F05 20
Подключение вентилятора
охлаждения двигателяF06 20
Вентилятор салона(+ключ) F08 40
Задняя электрическая
розетка(+аккумулятор)F09 15
Звуковой сигналF10 15
Электрическая розетка
(+аккумулятор)F14 15
Прикуриватель
(+аккумулятор)F15 15
Компрессор кондиционераF19 7,5
Стеклоочиститель ветрового
стеклаF20 30
Вспомогательная панель
управления,движение и
опускание зеркал(+ключ)F24 7,5
Обогреватели наружных
зеркалF30 15
196
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Защищаемое устройство Предо.АмперA:Блок предохранителей в моторном отсеке–B:Дополнительный
модуль с кабельными подключениями1(*)–C:Дополнительный
модуль с кабельными подключениями2

Блок управленияWEBASTO F61 30
Электровентилятор салона с
WebastoF62 20
Разъем буксировочного
крюкаF63 20
Омыватели фарF64 30
ЭБУ прицепаF65 15
ЭБУ прицепаF66 15
Разъем буксировочного
крюкаF67 20
197
Защищаемое устройство Предо.АмперA:Блок предохранителей в моторном отсеке–B:Дополнительный
модуль с кабельными подключениями1(*)–C:Дополнительный
модуль с кабельными подключениями2

Исполнения3.0 140 Natural Power
Система вентиляции в
салоне с подогревателем
Webasto,насос
роботизированной коробки
передач(+аккумулятор)F05 50
Вентилятор высокой скорости
охлаждения двигателя
(+аккумулятор)F06 40/60
Вентилятор низкой скорости
охлаждения двигателя
(+аккумулятор)F07 40/50
Вентилятор салона(+ключ) F08 40
Задняя электрическая
розетка(+аккумулятор)F09 15
Звуковой сигналF10 15
Электрическая розетка
(+аккумулятор)F14 15
Прикуриватель
(+аккумулятор)F15 15
Компрессор кондиционераF19 7,5
Стеклоочиститель ветрового
стеклаF20 30
Вспомогательная панель
управления,движение и
опускание зеркал(+ключ)F24 7,5
Обогреватели наружных
зеркалF30 15
198
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Защищаемое устройство Предо.АмперA:Блок предохранителей в моторном отсеке–B:Дополнительный
модуль с кабельными подключениями1(*)–C:Дополнительный
модуль с кабельными подключениями2
