FIAT DUCATO BASE CAMPER 2014 Libretto Uso Manutenzione (in Italian)

159) Le lampade alogene
contengono gas in pressione, in
caso di rottura è possibile la
proiezione di frammenti di vetro.
207

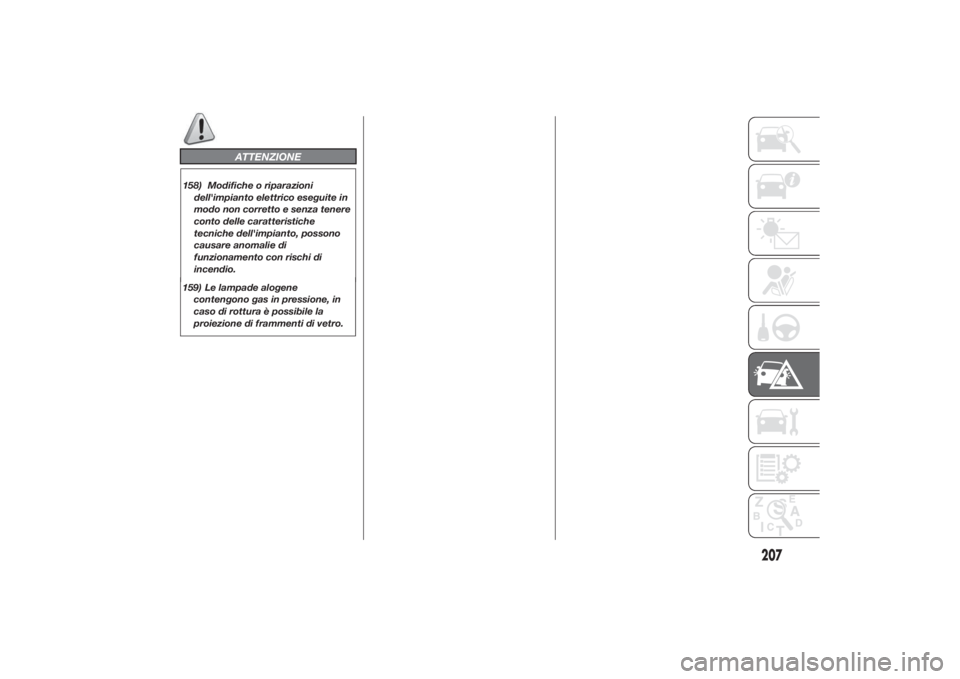

ATTENZIONE
158) Modifiche o riparazioni
dell'impianto elettrico eseguite in
modo non corretto e senza tenere
conto delle caratteristiche
tecniche dell'impianto, possono
causare anomalie di
funzionamento con rischi di
incendio.

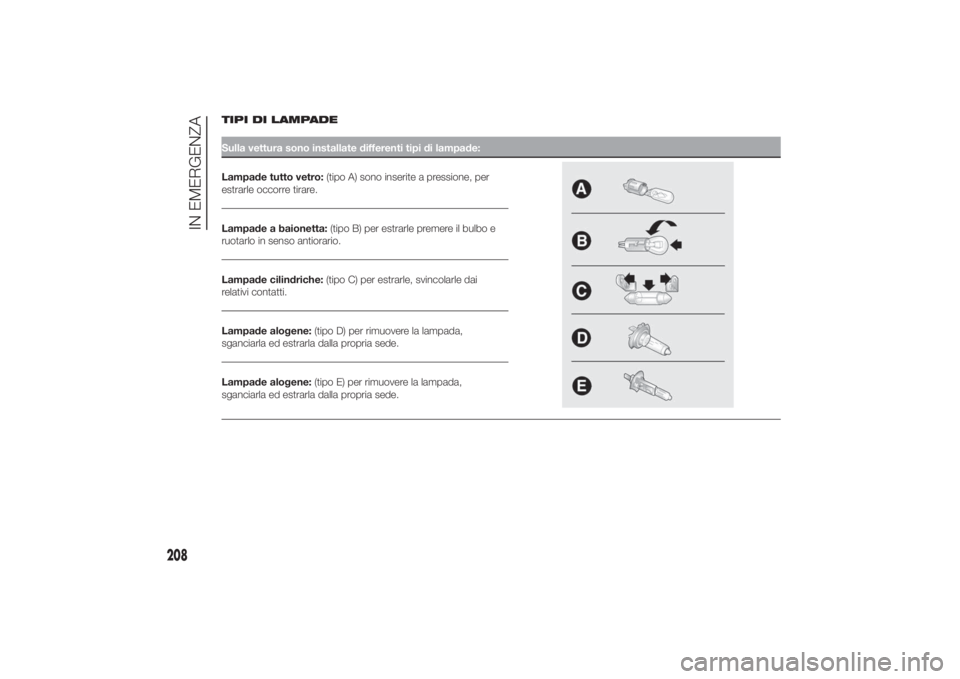

TIPI DI LAMPADESulla vettura sono installate differenti tipi di lampade:Lampade tutto vetro:(tipo A) sono inserite a pressione, per
estrarle occorre tirare.Lampade a baionetta:(tipo B) per estrarle premere il bulbo e
ruotarlo in senso antiorario.
Lampade cilindriche:(tipo C) per estrarle, svincolarle dai
relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada,
sganciarla ed estrarla dalla propria sede.
Lampade alogene:(tipo E) per rimuovere la lampada,
sganciarla ed estrarla dalla propria sede.
208
IN EMERGENZA

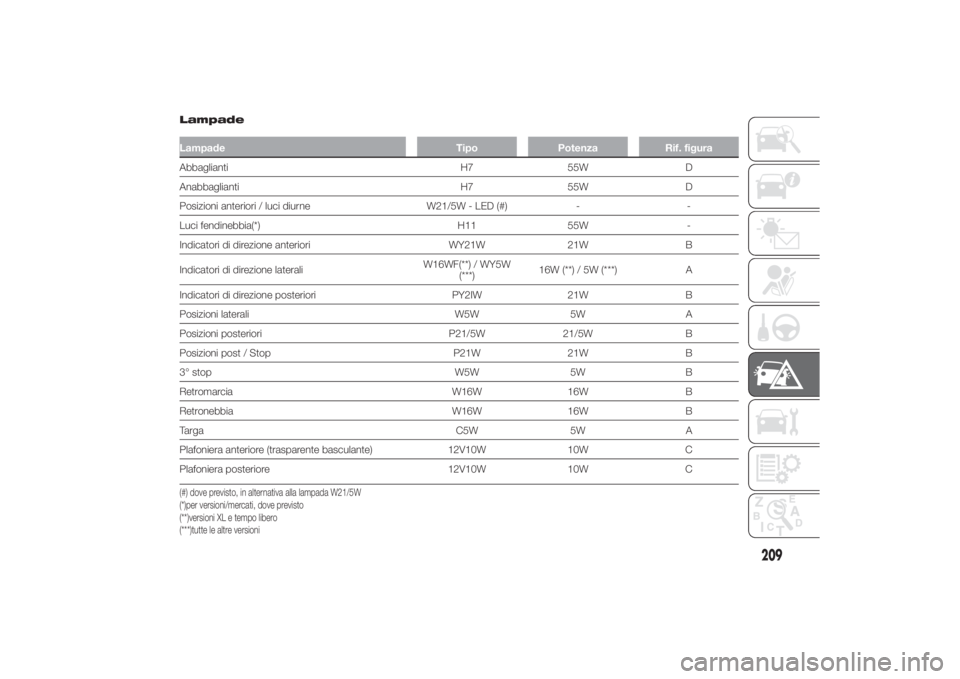

LampadeLampade Tipo Potenza Rif. figuraAbbaglianti H7 55W D
Anabbaglianti H7 55W D
Posizioni anteriori / luci diurne W21/5W - LED (#) - -
Luci fendinebbia(*) H11 55W -
Indicatori di direzione anteriori WY21W 21W B
Indicatori di direzione lateraliW16WF(**) / WY5W
(***)16W (**) / 5W (***) A
Indicatori di direzione posteriori PY2IW 21W B
Posizioni laterali W5W 5W A
Posizioni posteriori P21/5W 21/5W B
Posizioni post / Stop P21W 21W B
3° stop W5W 5W B
Retromarcia W16W 16W B
Retronebbia W16W 16W B
Targa C5W 5W A
Plafoniera anteriore (trasparente basculante) 12V10W 10W C
Plafoniera posteriore 12V10W 10W C(#) dove previsto, in alternativa alla lampada W21/5W
(*)per versioni/mercati, dove previsto
(**)versioni XL e tempo libero
(***)tutte le altre versioni
209

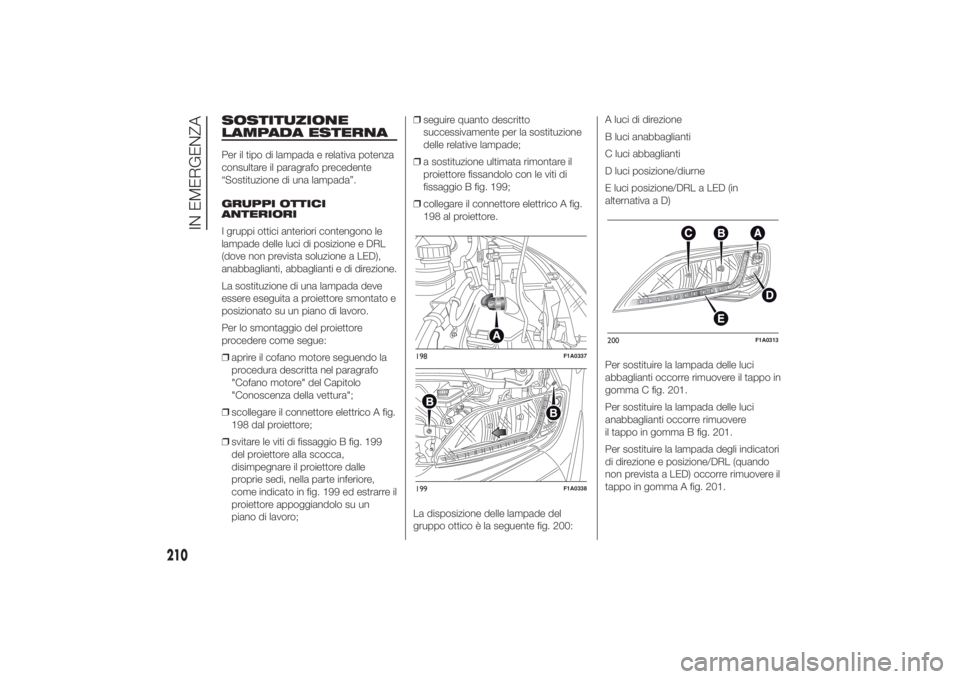

SOSTITUZIONE
LAMPADA ESTERNAPer il tipo di lampada e relativa potenza
consultare il paragrafo precedente
“Sostituzione di una lampada”.
GRUPPI OTTICI
ANTERIORI
I gruppi ottici anteriori contengono le
lampade delle luci di posizione e DRL
(dove non prevista soluzione a LED),
anabbaglianti, abbaglianti e di direzione.
La sostituzione di una lampada deve
essere eseguita a proiettore smontato e
posizionato su un piano di lavoro.
Per lo smontaggio del proiettore
procedere come segue:
❒aprire il cofano motore seguendo la
procedura descritta nel paragrafo
"Cofano motore" del Capitolo
"Conoscenza della vettura";
❒scollegare il connettore elettrico A fig.
198 dal proiettore;
❒svitare le viti di fissaggio B fig. 199
del proiettore alla scocca,
disimpegnare il proiettore dalle
proprie sedi, nella parte inferiore,
come indicato in fig. 199 ed estrarre il
proiettore appoggiandolo su un
piano di lavoro;❒seguire quanto descritto
successivamente per la sostituzione
delle relative lampade;
❒a sostituzione ultimata rimontare il
proiettore fissandolo con le viti di
fissaggio B fig. 199;
❒collegare il connettore elettrico A fig.
198 al proiettore.
La disposizione delle lampade del
gruppo ottico è la seguente fig. 200:A luci di direzione
B luci anabbaglianti
C luci abbaglianti
D luci posizione/diurne
E luci posizione/DRL a LED (in
alternativa a D)
Per sostituire la lampada delle luci
abbaglianti occorre rimuovere il tappo in
gomma C fig. 201.
Per sostituire la lampada delle luci
anabbaglianti occorre rimuovere
il tappo in gomma B fig. 201.
Per sostituire la lampada degli indicatori
di direzione e posizione/DRL (quando
non prevista a LED) occorre rimuovere il
tappo in gomma A fig. 201.
198
F1A0337
199
F1A0338
200
F1A0313
210
IN EMERGENZA

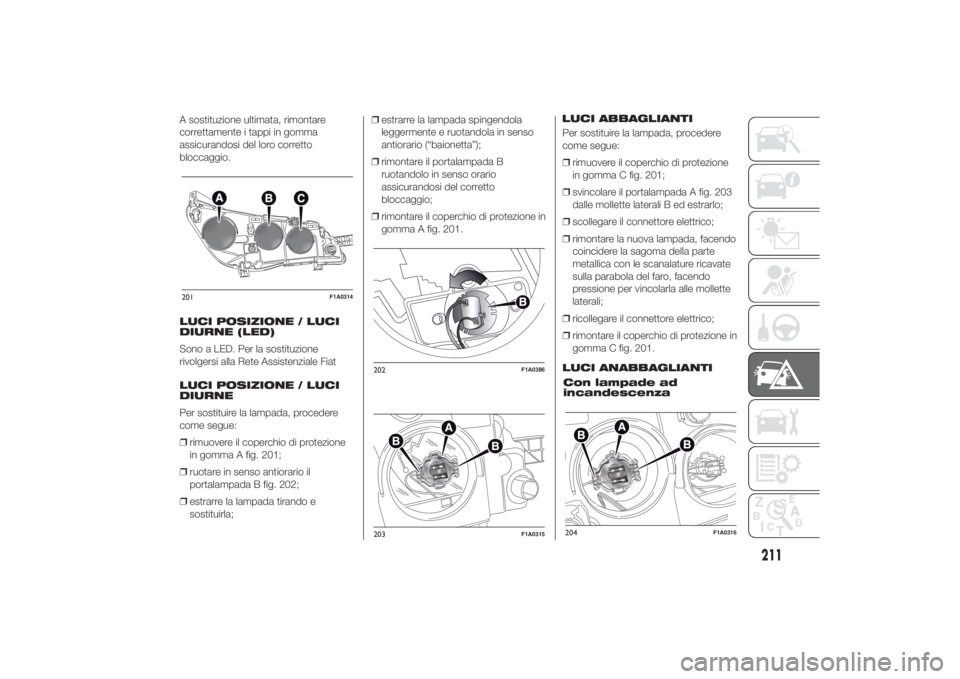

A sostituzione ultimata, rimontare
correttamente i tappi in gomma
assicurandosi del loro corretto
bloccaggio.
LUCI POSIZIONE / LUCI
DIURNE (LED)
Sono a LED. Per la sostituzione
rivolgersi alla Rete Assistenziale Fiat
LUCI POSIZIONE / LUCI
DIURNE
Per sostituire la lampada, procedere
come segue:
❒rimuovere il coperchio di protezione
in gomma A fig. 201;
❒ruotare in senso antiorario il
portalampada B fig. 202;
❒estrarre la lampada tirando e
sostituirla;❒estrarre la lampada spingendola
leggermente e ruotandola in senso
antiorario (“baionetta”);
❒rimontare il portalampada B
ruotandolo in senso orario
assicurandosi del corretto
bloccaggio;
❒rimontare il coperchio di protezione in
gomma A fig. 201.LUCI ABBAGLIANTI
Per sostituire la lampada, procedere
come segue:
❒rimuovere il coperchio di protezione
in gomma C fig. 201;
❒svincolare il portalampada A fig. 203
dalle mollette laterali B ed estrarlo;
❒scollegare il connettore elettrico;
❒rimontare la nuova lampada, facendo
coincidere la sagoma della parte
metallica con le scanalature ricavate
sulla parabola del faro, facendo
pressione per vincolarla alle mollette
laterali;
❒ricollegare il connettore elettrico;
❒rimontare il coperchio di protezione in
gomma C fig. 201.
LUCI ANABBAGLIANTI
Con lampade ad
incandescenza201
F1A0314
202
F1A0386
203
F1A0315
204
F1A0316
211

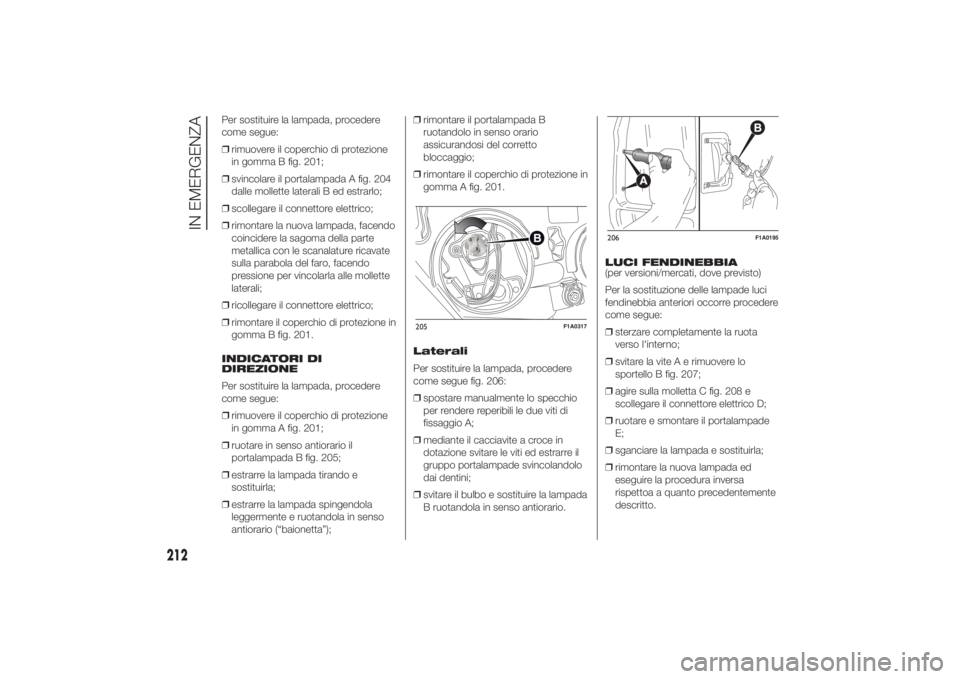

Per sostituire la lampada, procedere
come segue:
❒rimuovere il coperchio di protezione
in gomma B fig. 201;
❒svincolare il portalampada A fig. 204
dalle mollette laterali B ed estrarlo;
❒scollegare il connettore elettrico;
❒rimontare la nuova lampada, facendo
coincidere la sagoma della parte
metallica con le scanalature ricavate
sulla parabola del faro, facendo
pressione per vincolarla alle mollette
laterali;
❒ricollegare il connettore elettrico;
❒rimontare il coperchio di protezione in
gomma B fig. 201.
INDICATORI DI
DIREZIONE
Per sostituire la lampada, procedere
come segue:
❒rimuovere il coperchio di protezione
in gomma A fig. 201;
❒ruotare in senso antiorario il
portalampada B fig. 205;
❒estrarre la lampada tirando e
sostituirla;
❒estrarre la lampada spingendola
leggermente e ruotandola in senso
antiorario (“baionetta”);❒rimontare il portalampada B
ruotandolo in senso orario
assicurandosi del corretto
bloccaggio;
❒rimontare il coperchio di protezione in
gomma A fig. 201.
Laterali
Per sostituire la lampada, procedere
come segue fig. 206:
❒spostare manualmente lo specchio
per rendere reperibili le due viti di
fissaggio A;
❒mediante il cacciavite a croce in
dotazione svitare le viti ed estrarre il
gruppo portalampade svincolandolo
dai dentini;
❒svitare il bulbo e sostituire la lampada
B ruotandola in senso antiorario.LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade luci
fendinebbia anteriori occorre procedere
come segue:
❒sterzare completamente la ruota
verso l'interno;
❒svitare la vite A e rimuovere lo
sportello B fig. 207;
❒agire sulla molletta C fig. 208 e
scollegare il connettore elettrico D;
❒ruotare e smontare il portalampade
E;
❒sganciare la lampada e sostituirla;
❒rimontare la nuova lampada ed
eseguire la procedura inversa
rispettoa a quanto precedentemente
descritto.
205
F1A0317
206
F1A0195
212
IN EMERGENZA

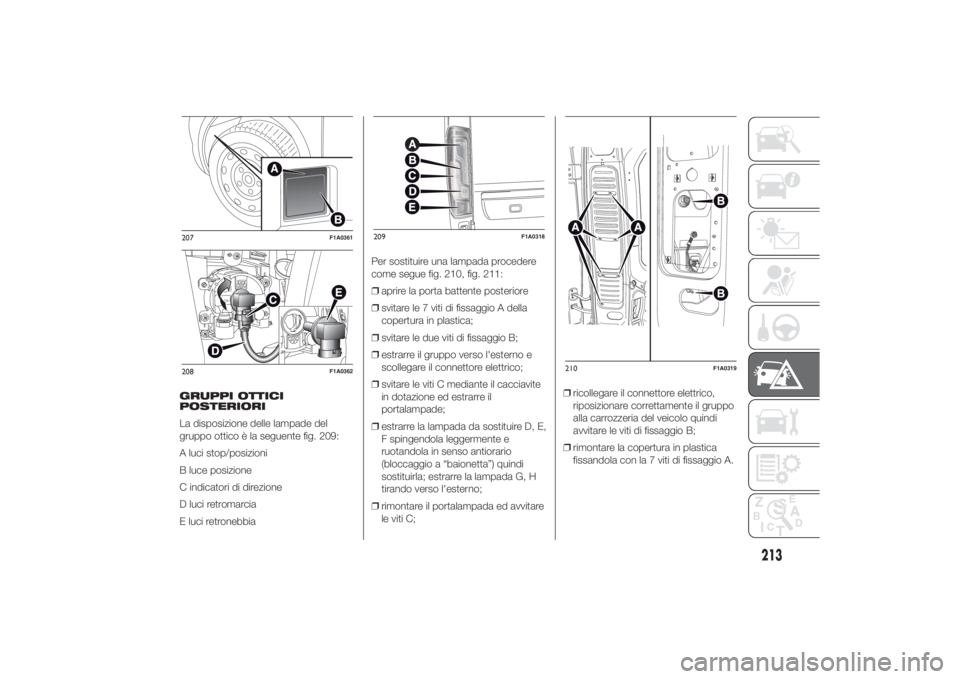

GRUPPI OTTICI
POSTERIORI
La disposizione delle lampade del
gruppo ottico è la seguente fig. 209:
A luci stop/posizioni
B luce posizione
C indicatori di direzione
D luci retromarcia
E luci retronebbiaPer sostituire una lampada procedere
come segue fig. 210, fig. 211:
❒aprire la porta battente posteriore
❒svitare le 7 viti di fissaggio A della
copertura in plastica;
❒svitare le due viti di fissaggio B;
❒estrarre il gruppo verso l'esterno e
scollegare il connettore elettrico;
❒svitare le viti C mediante il cacciavite
in dotazione ed estrarre il
portalampade;
❒estrarre la lampada da sostituire D, E,
F spingendola leggermente e
ruotandola in senso antiorario
(bloccaggio a “baionetta”) quindi
sostituirla; estrarre la lampada G, H
tirando verso l'esterno;
❒rimontare il portalampada ed avvitare
le viti C;❒ricollegare il connettore elettrico,
riposizionare correttamente il gruppo
alla carrozzeria del veicolo quindi
avvitare le viti di fissaggio B;
❒rimontare la copertura in plastica
fissandola con la 7 viti di fissaggio A.207
F1A0361
208
F1A0362
209
F1A0318
210
F1A0319
213

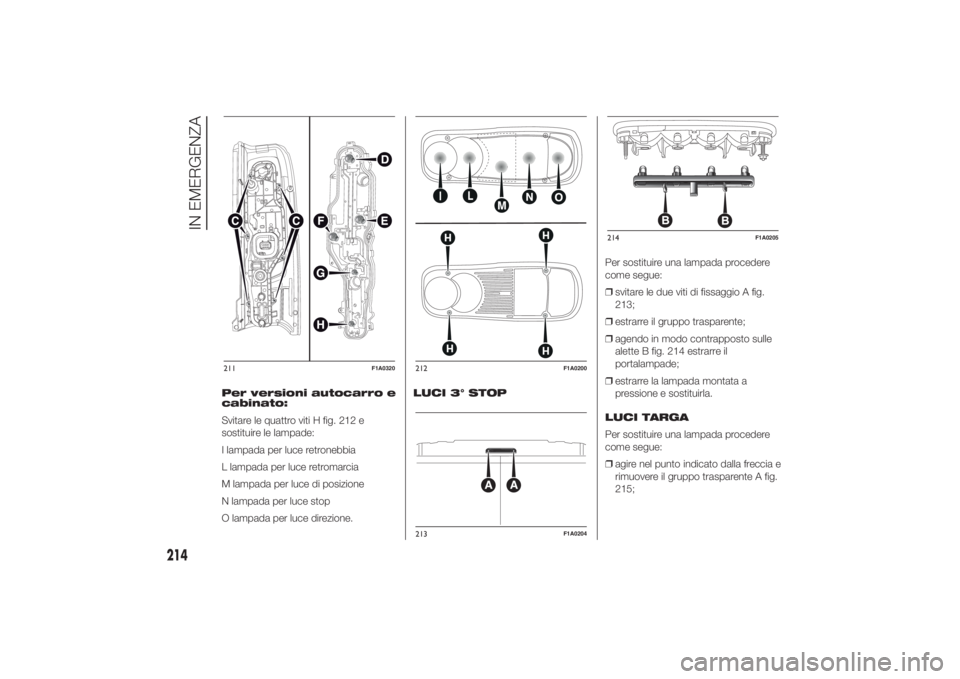

Per versioni autocarro e
cabinato:
Svitare le quattro viti H fig. 212 e
sostituire le lampade:
I lampada per luce retronebbia
L lampada per luce retromarcia
M lampada per luce di posizione
N lampada per luce stop
O lampada per luce direzione.LUCI 3° STOPPer sostituire una lampada procedere
come segue:
❒svitare le due viti di fissaggio A fig.
213;
❒estrarre il gruppo trasparente;
❒agendo in modo contrapposto sulle
alette B fig. 214 estrarre il
portalampade;
❒estrarre la lampada montata a
pressione e sostituirla.
LUCI TARGA
Per sostituire una lampada procedere
come segue:
❒agire nel punto indicato dalla freccia e
rimuovere il gruppo trasparente A fig.
215;211
F1A0320
212
F1A0200
213
F1A0204
214
F1A0205
214
IN EMERGENZA

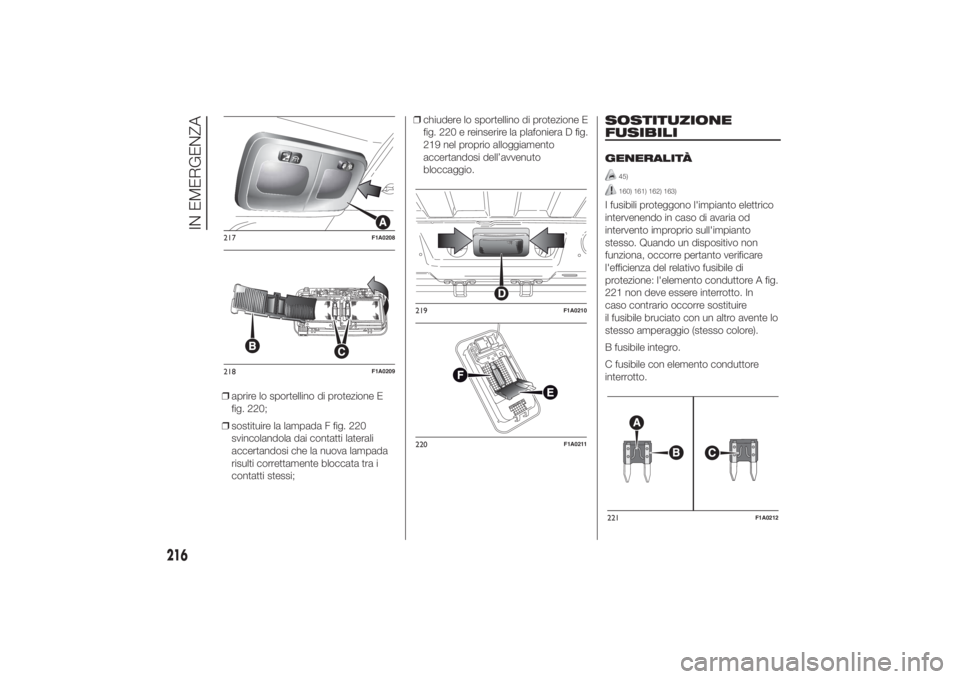

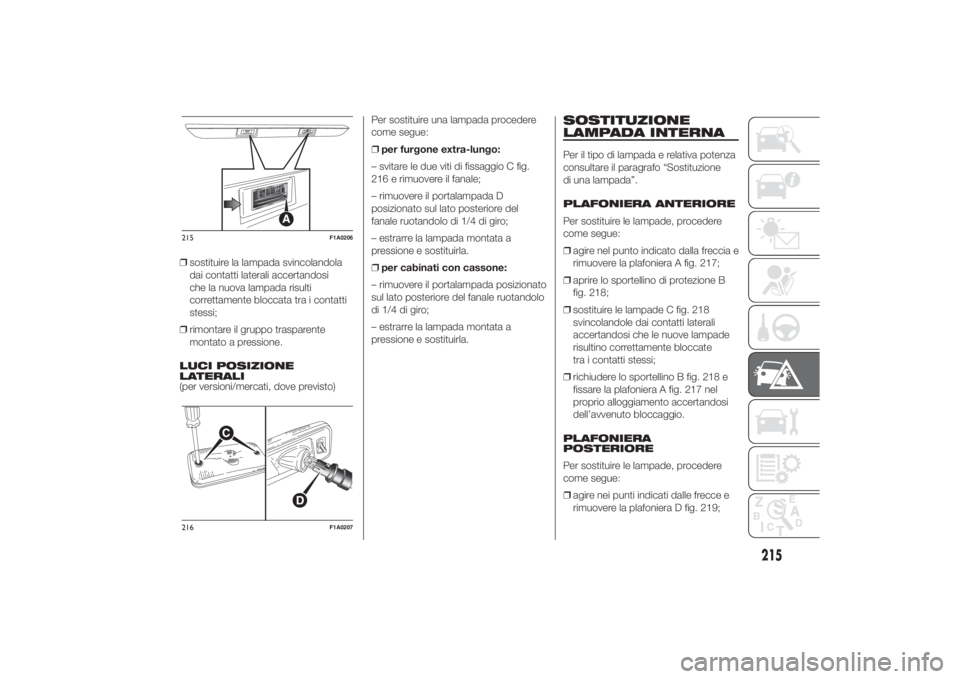

❒sostituire la lampada svincolandola
dai contatti laterali accertandosi
che la nuova lampada risulti
correttamente bloccata tra i contatti
stessi;
❒rimontare il gruppo trasparente
montato a pressione.
LUCI POSIZIONE
LATERALI
(per versioni/mercati, dove previsto)Per sostituire una lampada procedere
come segue:
❒per furgone extra-lungo:
– svitare le due viti di fissaggio C fig.
216 e rimuovere il fanale;
– rimuovere il portalampada D
posizionato sul lato posteriore del
fanale ruotandolo di 1/4 di giro;
– estrarre la lampada montata a
pressione e sostituirla.
❒per cabinati con cassone:
– rimuovere il portalampada posizionato
sul lato posteriore del fanale ruotandolo
di 1/4 di giro;
– estrarre la lampada montata a
pressione e sostituirla.
SOSTITUZIONE
LAMPADA INTERNAPer il tipo di lampada e relativa potenza
consultare il paragrafo “Sostituzione
di una lampada”.
PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere
come segue:
❒agire nel punto indicato dalla freccia e
rimuovere la plafoniera A fig. 217;
❒aprire lo sportellino di protezione B
fig. 218;
❒sostituire le lampade C fig. 218
svincolandole dai contatti laterali
accertandosi che le nuove lampade
risultino correttamente bloccate
tra i contatti stessi;
❒richiudere lo sportellino B fig. 218 e
fissare la plafoniera A fig. 217 nel
proprio alloggiamento accertandosi
dell’avvenuto bloccaggio.
PLAFONIERA
POSTERIORE
Per sostituire le lampade, procedere
come segue:
❒agire nei punti indicati dalle frecce e
rimuovere la plafoniera D fig. 219;
215
F1A0206
216
F1A0207
215

❒aprire lo sportellino di protezione E
fig. 220;
❒sostituire la lampada F fig. 220
svincolandola dai contatti laterali
accertandosi che la nuova lampada
risulti correttamente bloccata tra i
contatti stessi;❒chiudere lo sportellino di protezione E
fig. 220 e reinserire la plafoniera D fig.
219 nel proprio alloggiamento
accertandosi dell’avvenuto
bloccaggio.
SOSTITUZIONE
FUSIBILIGENERALITÀ
45)160) 161) 162) 163)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso. Quando un dispositivo non
funziona, occorre pertanto verificare
l'efficienza del relativo fusibile di
protezione: l'elemento conduttore A fig.
221 non deve essere interrotto. In
caso contrario occorre sostituire
il fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore
interrotto.
217
F1A0208
218
F1A0209
219
F1A0210
220
F1A0211
221
F1A0212
216
IN EMERGENZA
