ATTENZIONE
136) Questa procedura di
avviamento deve essere eseguita
da personale esperto poiché
manovre scorrette possono
provocare scariche elettriche di
notevole intensità. Inoltre il liquido
contenuto nella batteria è
velenoso e corrosivo, evitarne il
contatto con la pelle e gli occhi. Si
raccomanda di non avvicinarsi
alla batteria con fiamme libere o
sigarette accese e di non
provocare scintille.

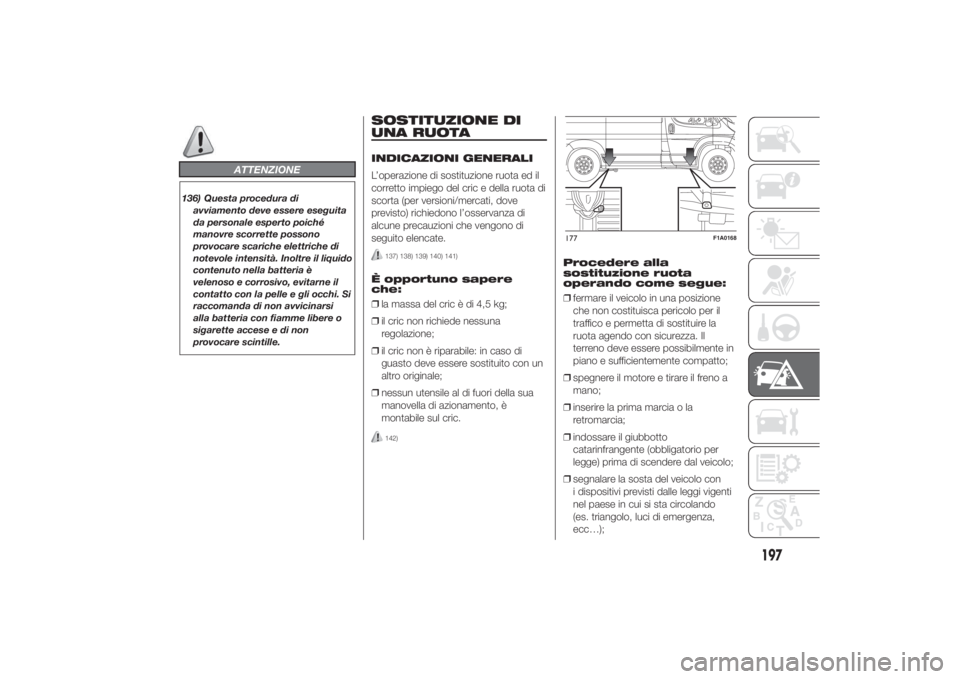

SOSTITUZIONE DI
UNA RUOTAINDICAZIONI GENERALI
L’operazione di sostituzione ruota ed il
corretto impiego del cric e della ruota di
scorta (per versioni/mercati, dove
previsto) richiedono l’osservanza di
alcune precauzioni che vengono di
seguito elencate.
137) 138) 139) 140) 141)
È opportuno sapere
che:
❒la massa del cric è di 4,5 kg;
❒il cric non richiede nessuna
regolazione;
❒il cric non è riparabile: in caso di
guasto deve essere sostituito con un
altro originale;
❒nessun utensile al di fuori della sua
manovella di azionamento, è
montabile sul cric.
142)
Procedere alla
sostituzione ruota
operando come segue:
❒fermare il veicolo in una posizione
che non costituisca pericolo per il
traffico e permetta di sostituire la
ruota agendo con sicurezza. Il
terreno deve essere possibilmente in
piano e sufficientemente compatto;
❒spegnere il motore e tirare il freno a
mano;
❒inserire la prima marcia o la
retromarcia;
❒indossare il giubbotto
catarinfrangente (obbligatorio per
legge) prima di scendere dal veicolo;
❒segnalare la sosta del veicolo con
i dispositivi previsti dalle leggi vigenti
nel paese in cui si sta circolando
(es. triangolo, luci di emergenza,
ecc…);177
F1A0168
197
Page 202 of 367

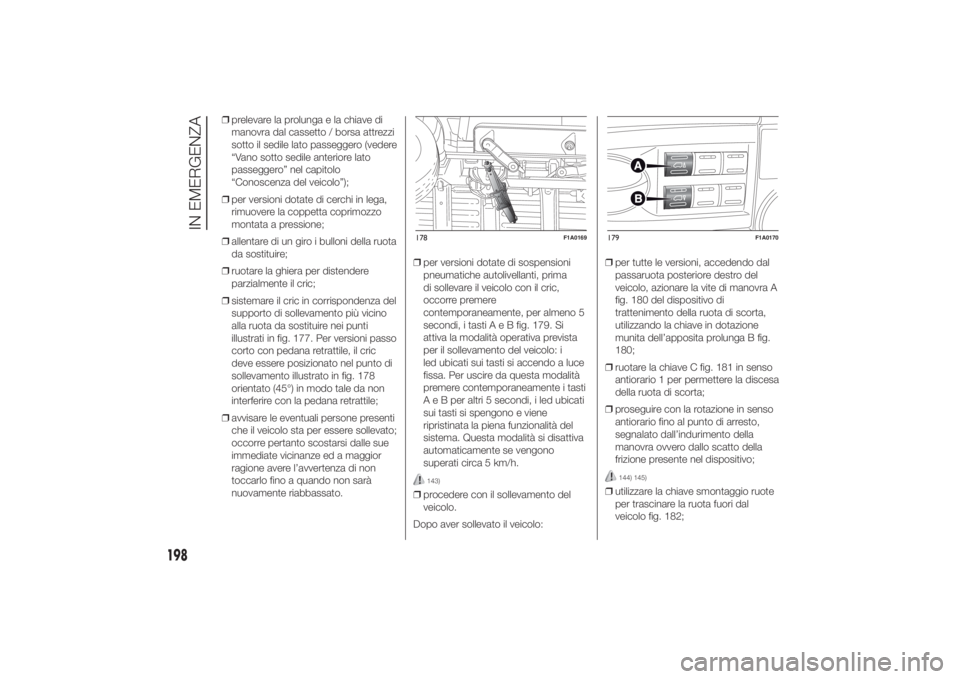

❒prelevare la prolunga e la chiave di
manovra dal cassetto / borsa attrezzi
sotto il sedile lato passeggero (vedere
“Vano sotto sedile anteriore lato
passeggero” nel capitolo
“Conoscenza del veicolo”);
❒per versioni dotate di cerchi in lega,
rimuovere la coppetta coprimozzo
montata a pressione;
❒allentare di un giro i bulloni della ruota
da sostituire;
❒ruotare la ghiera per distendere
parzialmente il cric;
❒sistemare il cric in corrispondenza del
supporto di sollevamento più vicino
alla ruota da sostituire nei punti
illustrati in fig. 177. Per versioni passo
corto con pedana retrattile, il cric
deve essere posizionato nel punto di
sollevamento illustrato in fig. 178
orientato (45°) in modo tale da non
interferire con la pedana retrattile;
❒avvisare le eventuali persone presenti
che il veicolo sta per essere sollevato;
occorre pertanto scostarsi dalle sue
immediate vicinanze ed a maggior
ragione avere l’avvertenza di non
toccarlo fino a quando non sarà
nuovamente riabbassato.❒per versioni dotate di sospensioni
pneumatiche autolivellanti, prima
di sollevare il veicolo con il cric,
occorre premere
contemporaneamente, per almeno 5
secondi, i tastiAeBfig. 179. Si
attiva la modalità operativa prevista
per il sollevamento del veicolo: i
led ubicati sui tasti si accendo a luce
fissa. Per uscire da questa modalità
premere contemporaneamente i tasti
A e B per altri 5 secondi, i led ubicati
sui tasti si spengono e viene
ripristinata la piena funzionalità del
sistema. Questa modalità si disattiva
automaticamente se vengono
superati circa 5 km/h.
143)
❒procedere con il sollevamento del
veicolo.
Dopo aver sollevato il veicolo:❒per tutte le versioni, accedendo dal
passaruota posteriore destro del
veicolo, azionare la vite di manovra A
fig. 180 del dispositivo di
trattenimento della ruota di scorta,
utilizzando la chiave in dotazione
munita dell’apposita prolunga B fig.
180;
❒ruotare la chiave C fig. 181 in senso
antiorario 1 per permettere la discesa
della ruota di scorta;
❒proseguire con la rotazione in senso
antiorario fino al punto di arresto,
segnalato dall’indurimento della
manovra ovvero dallo scatto della
frizione presente nel dispositivo;
144) 145)
❒utilizzare la chiave smontaggio ruote
per trascinare la ruota fuori dal
veicolo fig. 182;
178
F1A0169
179
F1A0170
198
IN EMERGENZA
Page 203 of 367

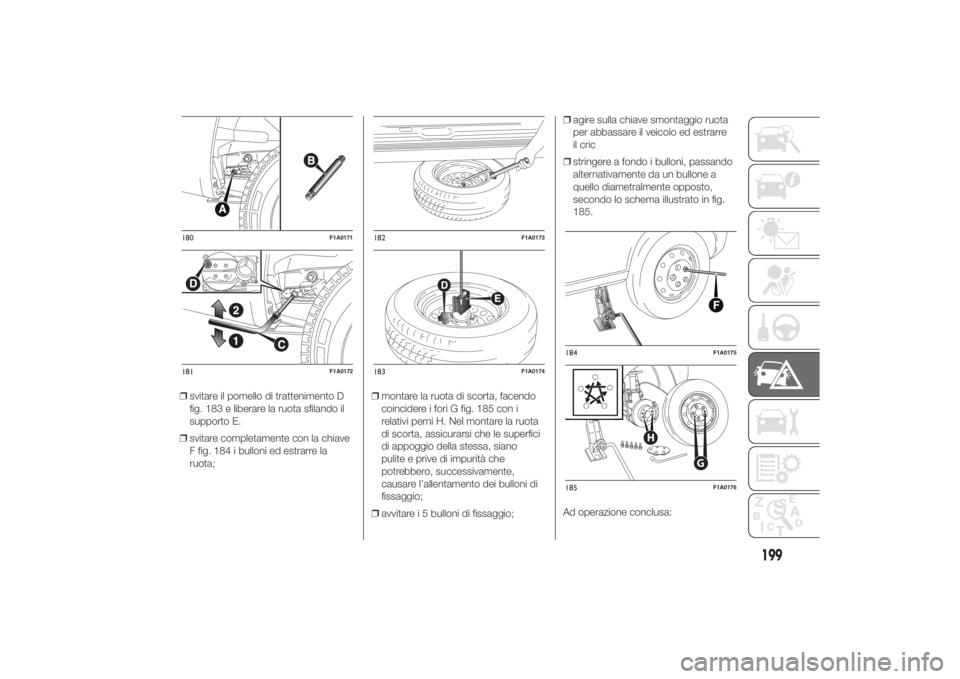

❒svitare il pomello di trattenimento D
fig. 183 e liberare la ruota sfilando il
supporto E.
❒svitare completamente con la chiave
F fig. 184 i bulloni ed estrarre la
ruota;❒montare la ruota di scorta, facendo
coincidere i fori G fig. 185 con i
relativi perni H. Nel montare la ruota
di scorta, assicurarsi che le superfici
di appoggio della stessa, siano
pulite e prive di impurità che
potrebbero, successivamente,
causare l’allentamento dei bulloni di
fissaggio;
❒avvitare i 5 bulloni di fissaggio;❒agire sulla chiave smontaggio ruota
per abbassare il veicolo ed estrarre
il cric
❒stringere a fondo i bulloni, passando
alternativamente da un bullone a
quello diametralmente opposto,
secondo lo schema illustrato in fig.
185.
Ad operazione conclusa:180
F1A0171
181
F1A0172
182
F1A0173
183
F1A0174
184
F1A0175
G
H
185
F1A0176
199
Page 204 of 367

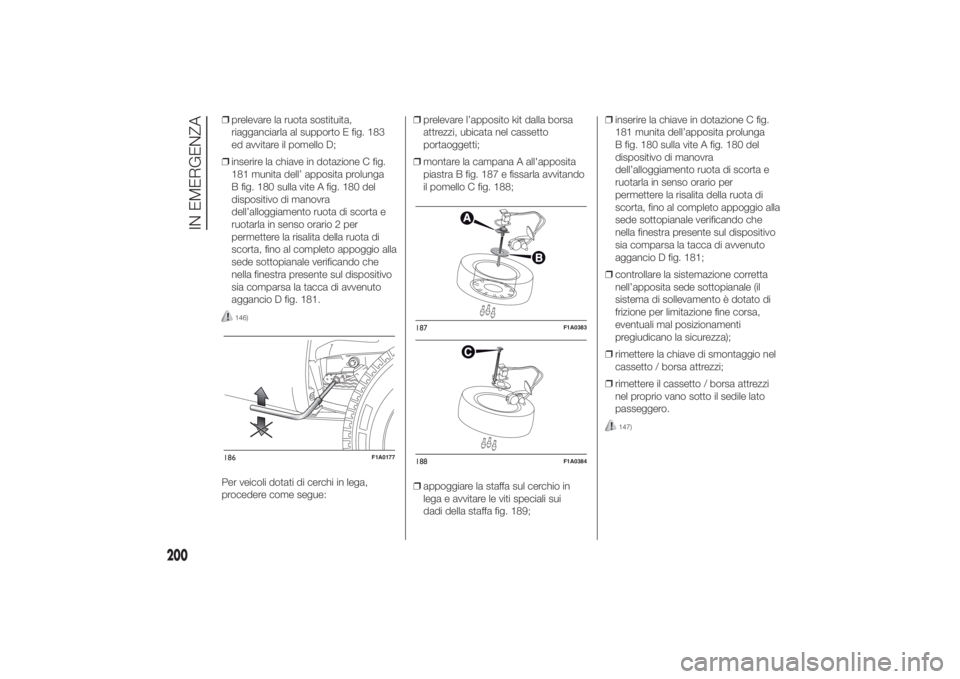

❒prelevare la ruota sostituita,
riagganciarla al supporto E fig. 183
ed avvitare il pomello D;
❒inserire la chiave in dotazione C fig.
181 munita dell’ apposita prolunga
B fig. 180 sulla vite A fig. 180 del
dispositivo di manovra
dell’alloggiamento ruota di scorta e
ruotarla in senso orario 2 per
permettere la risalita della ruota di
scorta, fino al completo appoggio alla
sede sottopianale verificando che
nella finestra presente sul dispositivo
sia comparsa la tacca di avvenuto
aggancio D fig. 181.
146)
Per veicoli dotati di cerchi in lega,
procedere come segue:❒prelevare l’apposito kit dalla borsa
attrezzi, ubicata nel cassetto
portaoggetti;
❒montare la campana A all'apposita
piastra B fig. 187 e fissarla avvitando
il pomello C fig. 188;
❒appoggiare la staffa sul cerchio in
lega e avvitare le viti speciali sui
dadi della staffa fig. 189;❒inserire la chiave in dotazione C fig.
181 munita dell’apposita prolunga
B fig. 180 sulla vite A fig. 180 del
dispositivo di manovra
dell’alloggiamento ruota di scorta e
ruotarla in senso orario per
permettere la risalita della ruota di
scorta, fino al completo appoggio alla
sede sottopianale verificando che
nella finestra presente sul dispositivo
sia comparsa la tacca di avvenuto
aggancio D fig. 181;
❒controllare la sistemazione corretta
nell’apposita sede sottopianale (il
sistema di sollevamento è dotato di
frizione per limitazione fine corsa,
eventuali mal posizionamenti
pregiudicano la sicurezza);
❒rimettere la chiave di smontaggio nel
cassetto / borsa attrezzi;
❒rimettere il cassetto / borsa attrezzi
nel proprio vano sotto il sedile lato
passeggero.
147)
186
F1A0177
187
F1A0383
188
F1A0384
200
IN EMERGENZA
Page 205 of 367

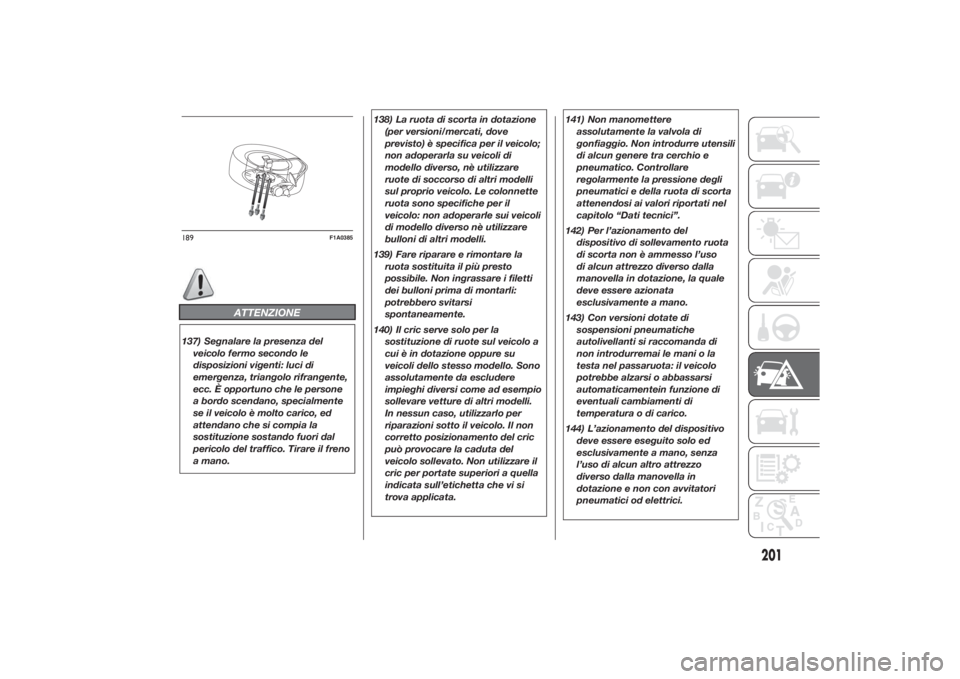

ATTENZIONE
137) Segnalare la presenza del
veicolo fermo secondo le
disposizioni vigenti: luci di
emergenza, triangolo rifrangente,
ecc. È opportuno che le persone
a bordo scendano, specialmente
se il veicolo è molto carico, ed
attendano che si compia la
sostituzione sostando fuori dal
pericolo del traffico. Tirare il freno
a mano.138) La ruota di scorta in dotazione
(per versioni/mercati, dove
previsto) è specifica per il veicolo;
non adoperarla su veicoli di
modello diverso, nè utilizzare
ruote di soccorso di altri modelli
sul proprio veicolo. Le colonnette
ruota sono specifiche per il
veicolo: non adoperarle sui veicoli
di modello diverso nè utilizzare
bulloni di altri modelli.
139) Fare riparare e rimontare la
ruota sostituita il più presto
possibile. Non ingrassare i filetti
dei bulloni prima di montarli:
potrebbero svitarsi
spontaneamente.
140) Il cric serve solo per la
sostituzione di ruote sul veicolo a
cui è in dotazione oppure su
veicoli dello stesso modello. Sono
assolutamente da escludere
impieghi diversi come ad esempio
sollevare vetture di altri modelli.
In nessun caso, utilizzarlo per
riparazioni sotto il veicolo. Il non
corretto posizionamento del cric
può provocare la caduta del
veicolo sollevato. Non utilizzare il
cric per portate superiori a quella
indicata sull’etichetta che vi si
trova applicata.141) Non manomettere
assolutamente la valvola di
gonfiaggio. Non introdurre utensili
di alcun genere tra cerchio e
pneumatico. Controllare
regolarmente la pressione degli
pneumatici e della ruota di scorta
attenendosi ai valori riportati nel
capitolo “Dati tecnici”.
142) Per l’azionamento del
dispositivo di sollevamento ruota
di scorta non è ammesso l’uso
di alcun attrezzo diverso dalla
manovella in dotazione, la quale
deve essere azionata
esclusivamente a mano.
143) Con versioni dotate di
sospensioni pneumatiche
autolivellanti si raccomanda di
non introdurremai le mani o la
testa nel passaruota: il veicolo
potrebbe alzarsi o abbassarsi
automaticamentein funzione di
eventuali cambiamenti di
temperatura o di carico.
144) L’azionamento del dispositivo
deve essere eseguito solo ed
esclusivamente a mano, senza
l’uso di alcun altro attrezzo
diverso dalla manovella in
dotazione e non con avvitatori
pneumatici od elettrici.189
F1A0385
201
Page 206 of 367

145) Anche le parti del cric in
movimento (vite ed articolazioni)
possono procurare lesioni:
evitarne il contatto. Pulirsi
accuratamente in caso di
imbrattamento con il grasso
lubrificante.
146) Al termine della manovra di
sollevamento/bloccaggio della
ruota di scorta, dopo aver
verificato il corretto
posizionamento della ruota sotto
pianale (presenza della tacca
bianca all'interno della finestrella
su dispositivo) occorre estrarre
la chiave di azionamento avendo
cura di non ruotarla in senso
inverso nel tentativo di agevolare
l'estrazione della chiave stessa,
per evitare il disimpegno del
dispositivo di aggancio e la
mancata ritenuta in sicurezza del
complessivo ruota fig. 186.
147) Controllare la corretta
sistemazione della ruota
nell’apposita sede sottopianale
ogni volta che viene movimentata
la ruota di scorta stessa. Eventuali
errori di posizionamento possono
pregiudicare la sicurezza.

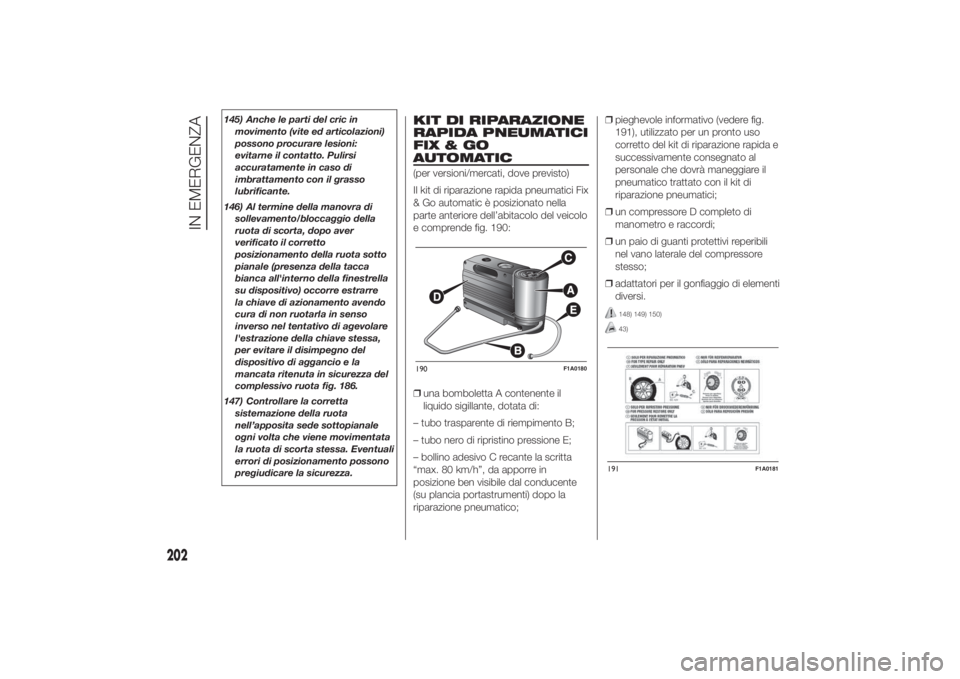

KIT DI RIPARAZIONE
RAPIDA PNEUMATICI
FIX&GO
AUTOMATIC(per versioni/mercati, dove previsto)
Il kit di riparazione rapida pneumatici Fix
& Go automatic è posizionato nella
parte anteriore dell’abitacolo del veicolo
e comprende fig. 190:
❒una bomboletta A contenente il
liquido sigillante, dotata di:
– tubo trasparente di riempimento B;
– tubo nero di ripristino pressione E;
– bollino adesivo C recante la scritta
“max. 80 km/h”, da apporre in
posizione ben visibile dal conducente
(su plancia portastrumenti) dopo la
riparazione pneumatico;❒pieghevole informativo (vedere fig.
191), utilizzato per un pronto uso
corretto del kit di riparazione rapida e
successivamente consegnato al
personale che dovrà maneggiare il
pneumatico trattato con il kit di
riparazione pneumatici;
❒un compressore D completo di
manometro e raccordi;
❒un paio di guanti protettivi reperibili
nel vano laterale del compressore
stesso;
❒adattatori per il gonfiaggio di elementi
diversi.
148) 149) 150)43)
190
F1A0180
191
F1A0181
202
IN EMERGENZA
Page 207 of 367

È NECESSARIO SAPERE
CHE:
Il liquido sigillante del kit di riparazione
rapida è efficace per temperature
esterne comprese tra -20°C e +50°C.
Il liquido sigillante è soggetto a
scadenza.
151) 152)2)
PROCEDURA DI
GONFIAGGIO
153) 154) 155) 156) 157)
❒Azionare il freno a mano. Svitare il
cappuccio dalla valvola del
pneumatico, estrarre il tubo flessibile
di riempimento A fig. 192 ed avvitare
la ghiera B sulla valvola del
pneumatico;
❒inserire la spina E fig. 194 nella presa
di corrente 12V più vicina e avviare
ilmotore. Ruotare il selettore D fig.
193 in senso antiorario sulla
posizione di riparazione. Azionare il
kit premendo l’interruttore on/off.
Gonfiare il pneumatico alla pressione
prescritta nel paragrafo “Pressione
di gonfiaggio” al capitolo “Dati
tecnici”;Per ottenere una lettura più precisa, si
consiglia di verificare il valore della
pressione sul manometro F fig. 193 con
il compressore spento e senza
spostare il selettore centrale dalla
posizione di riparazione;❒se entro 10 minuti non si raggiunge la
pressione di almeno 3 bar,
disinnestare il tubo trasparente di
riempimento dalla valvola e disinserire
la spina della corrente 12V, quindi
spostare il veicolo in avanti di circa 10
metri, per distribuire il liquido
sigillante all’interno del pneumatico e
ripetere l’operazione di gonfiaggio;
❒se anche in questo caso, entro 10
minuti dall’accensione del
compressore, non si raggiunge la
pressione di almeno 3 bar, non
riprendere la marcia perché il
pneumatico risulta troppo
danneggiato ed il kit di riparazione
rapida non è in grado di garantire la
dovuta tenuta, rivolgersi alla Rete
Assistenziale Fiat;
❒se il pneumatico è stato gonfiato alla
pressione prescritta nel paragrafo
“Pressione di gonfiaggio” al capitolo
“Dati tecnici”, ripartire subito;
❒dopo aver guidato per circa 10 minuti
fermarsi e ricontrollare la pressione
del pneumatico; ricordarsi di azionare
il freno a mano;
192
F1A0182
193
F1A0183
203
Page 208 of 367

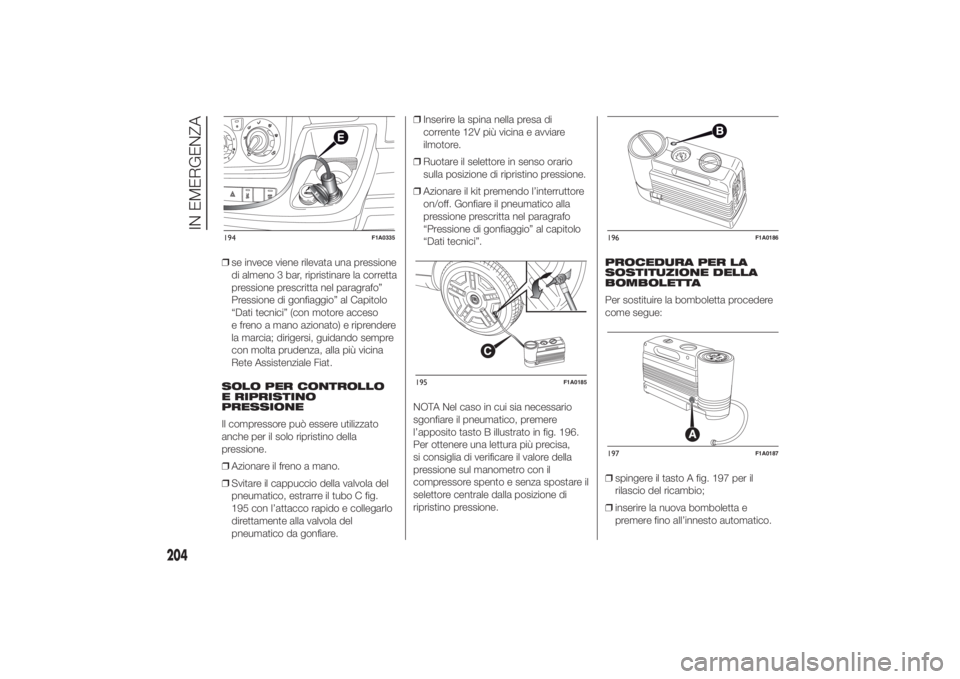

❒se invece viene rilevata una pressione
di almeno 3 bar, ripristinare la corretta
pressione prescritta nel paragrafo”
Pressione di gonfiaggio” al Capitolo
“Dati tecnici” (con motore acceso
e freno a mano azionato) e riprendere
la marcia; dirigersi, guidando sempre
con molta prudenza, alla più vicina
Rete Assistenziale Fiat.
SOLO PER CONTROLLO
E RIPRISTINO
PRESSIONE
Il compressore può essere utilizzato
anche per il solo ripristino della
pressione.
❒Azionare il freno a mano.
❒Svitare il cappuccio della valvola del
pneumatico, estrarre il tubo C fig.
195 con l’attacco rapido e collegarlo
direttamente alla valvola del
pneumatico da gonfiare.❒Inserire la spina nella presa di
corrente 12V più vicina e avviare
ilmotore.
❒Ruotare il selettore in senso orario
sulla posizione di ripristino pressione.
❒Azionare il kit premendo l’interruttore
on/off. Gonfiare il pneumatico alla
pressione prescritta nel paragrafo
“Pressione di gonfiaggio” al capitolo
“Dati tecnici”.
NOTA Nel caso in cui sia necessario
sgonfiare il pneumatico, premere
l’apposito tasto B illustrato in fig. 196.
Per ottenere una lettura più precisa,
si consiglia di verificare il valore della
pressione sul manometro con il
compressore spento e senza spostare il
selettore centrale dalla posizione di
ripristino pressione.PROCEDURA PER LA
SOSTITUZIONE DELLA
BOMBOLETTA
Per sostituire la bomboletta procedere
come segue:
❒spingere il tasto A fig. 197 per il
rilascio del ricambio;
❒inserire la nuova bomboletta e
premere fino all’innesto automatico.194
F1A0335
195
F1A0185
196
F1A0186
197
F1A0187
204
IN EMERGENZA
Page 209 of 367

ATTENZIONE
148) Consegnare il pieghevole al
personale che dovrà maneggiare il
pneumatico trattato con il kit di
riparazione pneumatici.
149) Non è possibile riparare lesioni
sui fianchi del pneumatico. Non
utilizzare il kit riparazione rapida
se il pneumatico risulta
danneggiato a seguito della
marcia con ruota sgonfia.
150) In caso di danni al cerchio ruota
(deformazione del canale tale da
provocare perdita d'aria) non è
possibile la riparazione. Evitare di
togliere corpi estranei (viti o
chiodi) penetrati nel pneumatico.
151) Non azionare il compressore
per un tempo superiore a 20
minuti consecutivi. Pericolo di
surriscaldamento. Il kit di
riparazione rapida non è idoneo
per una riparazione definitiva,
pertanto gli pneumatici riparati
devono essere utilizzati solo
temporaneamente.152) La bomboletta contiene glicole
etilenico. Contiene lattice: può
provocare una reazione allergica.
Nocivo per ingestione. Irritante
per gli occhi. Può provocare una
sensibilizzazione per inalazione
e contatto. Evitare il contatto con
gli occhi, con la pelle e con gli
indumenti. In caso di contatto
sciacquare subito
abbondantemente con acqua. In
caso di ingestione non provocare
il vomito, sciacquare la bocca e
bere molta acqua, consultare
subito un medico. Tenere fuori
dalla portata dei bambini. Il
prodotto non deve essere
utilizzato da soggetti asmatici.
Non inalarne i vapori durante
le operazioni di inserimento
e aspirazione. Se si manifestano
reazioni allergiche consultare
subito un medico. Conservare la
bomboletta nell'apposito vano,
lontano da fonti di calore. Il liquido
sigillante è soggetto a scadenza.
Sostituire la bomboletta
contenente il liquido sigillante
scaduto.
153) Indossare i guanti protettivi
forniti in dotazione al kit di
riparazione rapida pneumatici.154) Applicare il bollino adesivo in
posizione ben visibile dal
conducente, per segnalare che il
pneumatico è stato trattato con
il kit di riparazione rapida. Guidare
con prudenza soprattutto in
curva. Non superare gli 80 km/h.
Non accelerare e frenare in modo
brusco.
155) Se la pressione è scesa al di
sotto di 3 bar, non proseguire la
marcia: il kit di riparazione rapida
Fix & Go automatic non può
garantire la dovuta tenuta, perché
il pneumatico è troppo
danneggiato. Rivolgersi alla Rete
Assistenziale Fiat.
156) Occorre assolutamente
comunicare che il pneumatico è
stato riparato con il kit di
riparazione rapida. Consegnare il
pieghevole al personale che dovrà
maneggiare il pneumatico trattato
con il kit di riparazione
pneumatici.
157) In caso di utilizzo di pneumatici
diversi da quelli forniti con il
veicolo, potrebbe non essere
possibile la riparazione. In caso di
sostituzione degli pneumatici, è
consigliabile adottare quelli
approvati dal costruttore.
Consultare la Rete Assistenziale
Fiat.
205
Page 210 of 367

AVVERTENZA
43) In caso di foratura, provocata da
corpi estranei, è possibile riparare
pneumatici che abbiano subito
lesioni fino ad un diametro
massimo paria4mmsul
battistrada e sulla spalla del
pneumatico.
AVVERTENZA
2) Sostituire la bomboletta
contenente il liquido sigillante
scaduto. Non disperdere la
bomboletta ed il liquido sigillante
nell’ambiente. Smaltire
conformemente a quanto previsto
dalle normative nazionali e locali.
SOSTITUZIONE DI
UNA LAMPADAINDICAZIONI GENERALI
44)158) 159)
❒Quando una lampada non funziona,
prima di sostituirla, verificare che il
fusibile corrispondente sia integro:
per l'ubicazione dei fusibili fare
riferimento al paragrafo "Sostituzione
fusibili" in questo capitolo.
❒prima di sostituire una lampada
verificare che i relativi contatti non
siano ossidati;
❒le lampade bruciate devono essere
sostituite con altre dello stesso tipo
e potenza;
❒dopo aver sostituito una lampada dei
fari, verificare sempre l'orientamento
per motivi di sicurezza;
AVVERTENZA Sulla superficie interna
del faro può apparire un leggero strato
di appannamento: ciò non indica
un'anomalia, è infatti un fenomeno
naturale dovuto alla bassa temperatura
e al grado di umidità dell'aria; sparirà
rapidamente accendendo i fari. La
presenza di gocce all'interno del faro
indica infiltrazione d'acqua, rivolgersi
alla Rete Assistenziale Fiat.
AVVERTENZA
44) Le lampade alogene devono
essere maneggiate toccando
esclusivamente la parte metallica.
Se il bulbo trasparente viene a
contatto con le dita, riduce
l'intensità della luce emessa e si
può anche pregiudicare la durata
della lampada. In caso di contatto
accidentale, strofinare il bulbo
con un panno inumidito di alcool e
lasciare asciugare.
206
IN EMERGENZA
