FIAT DUCATO BASE CAMPER 2014 Libretto Uso Manutenzione (in Italian)

M
Minibus
PPanoramaRPromiscuo 6/9 posti
257
Riportiamo di seguito un esempio
esplicativo di un codice versione
carrozzeria con relativa legenda da
ritenersi valida per tutti i codici versioni
carrozzeria.
Esempio:
250AMMFADX250
MODELLO
APTTM
MOTORE
M
TRASMISSIONE/ASSI MOTORE
FCARROZZERIAAPASSODX
VERSIONE
PTT
A3000 kgB3300kg
C3500 kgD3500 kg HEAVYE3995/4005/4250 kg HEAVYF2800 kgG3650 kgH3510 kg HEAVYL3510 kgM
4400 kg HEAVY
MOTORE
M
130 Multijet
N150 MultijetP180 Multijet PowerR115 MultijetV110 Multijet
TRASMISSIONEM
Cambio meccanicoACambio automaticoPASSO
APasso cortoBPasso medioCPasso lungoDPasso medio lungoUTutti i passi (veicoli incompleti)
CARROZZERIAAAutotelaio cabinatoBAutotelaio privo di cabinaCCabinato pianaleDCassonatoEScuolabus elementariFFurgoneGCassone cabina allungataHAutotelaio cabina allungata

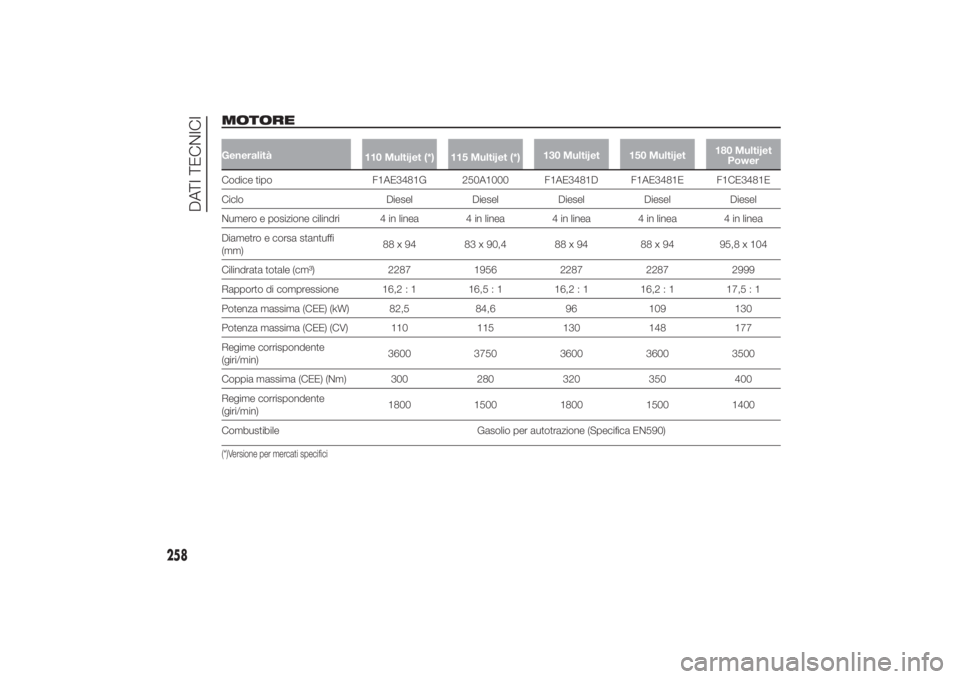

MOTOREGeneralità
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
PowerCodice tipo F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Ciclo Diesel Diesel Diesel Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi
(mm)88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Cilindrata totale (cm³) 2287 1956 2287 2287 2999
Rapporto di compressione 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Potenza massima (CEE) (kW) 82,5 84,6 96 109 130
Potenza massima (CEE) (CV) 110 115 130 148 177
Regime corrispondente
(giri/min)3600 3750 3600 3600 3500
Coppia massima (CEE) (Nm) 300 280 320 350 400
Regime corrispondente
(giri/min)1800 1500 1800 1500 1400
Combustibile Gasolio per autotrazione (Specifica EN590)(*)Versione per mercati specifici
258
DATI TECNICI

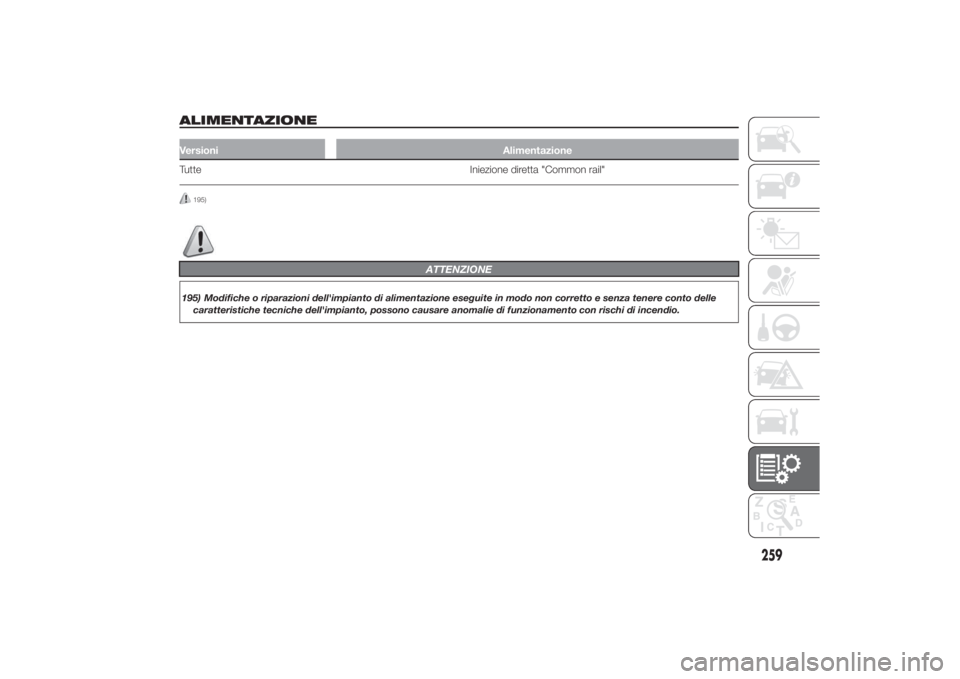

ALIMENTAZIONEVersioni AlimentazioneTutte Iniezione diretta "Common rail"
195)
ATTENZIONE
195) Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
259

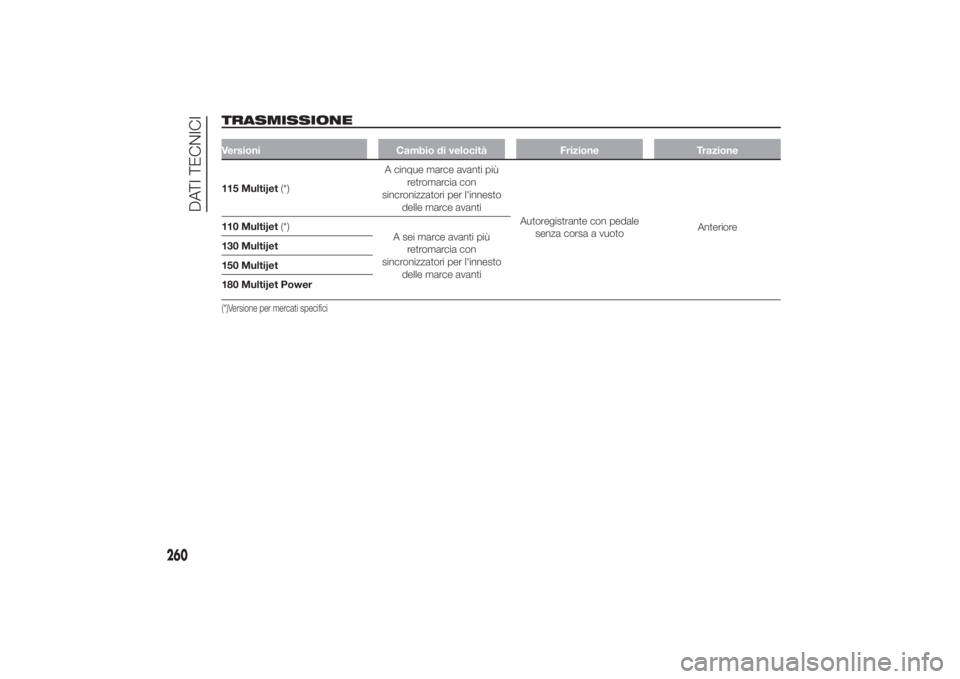

TRASMISSIONEVersioni Cambio di velocità Frizione Trazione115 Multijet(*)A cinque marce avanti più
retromarcia con
sincronizzatori per l'innesto
delle marce avanti
Autoregistrante con pedale
senza corsa a vuotoAnteriore 110 Multijet(*)
A sei marce avanti più
retromarcia con
sincronizzatori per l'innesto
delle marce avanti 130 Multijet
150 Multijet
180 Multijet Power(*)Versione per mercati specifici
260
DATI TECNICI

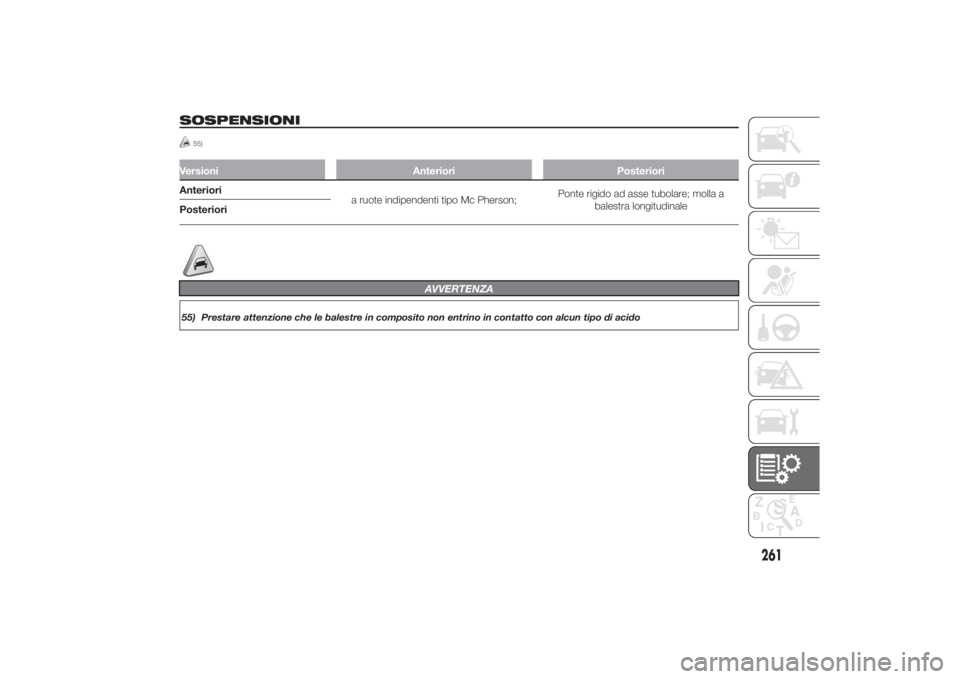

SOSPENSIONI
55)
Versioni Anteriori PosterioriAnteriori
a ruote indipendenti tipo Mc Pherson;Ponte rigido ad asse tubolare; molla a
balestra longitudinale
Posteriori
AVVERTENZA
55) Prestare attenzione che le balestre in composito non entrino in contatto con alcun tipo di acido
261

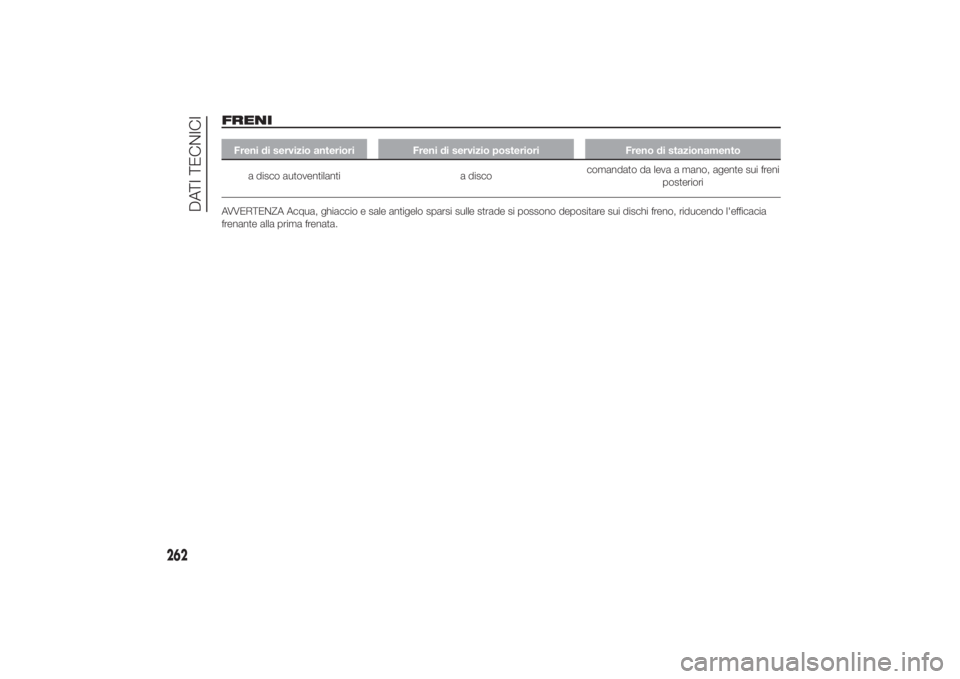

FRENI
Freni di servizio anteriori Freni di servizio posteriori Freno di stazionamento
a disco autoventilanti a discocomandato da leva a mano, agente sui freni
posteriori
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l'efficacia
frenante alla prima frenata.
262
DATI TECNICI

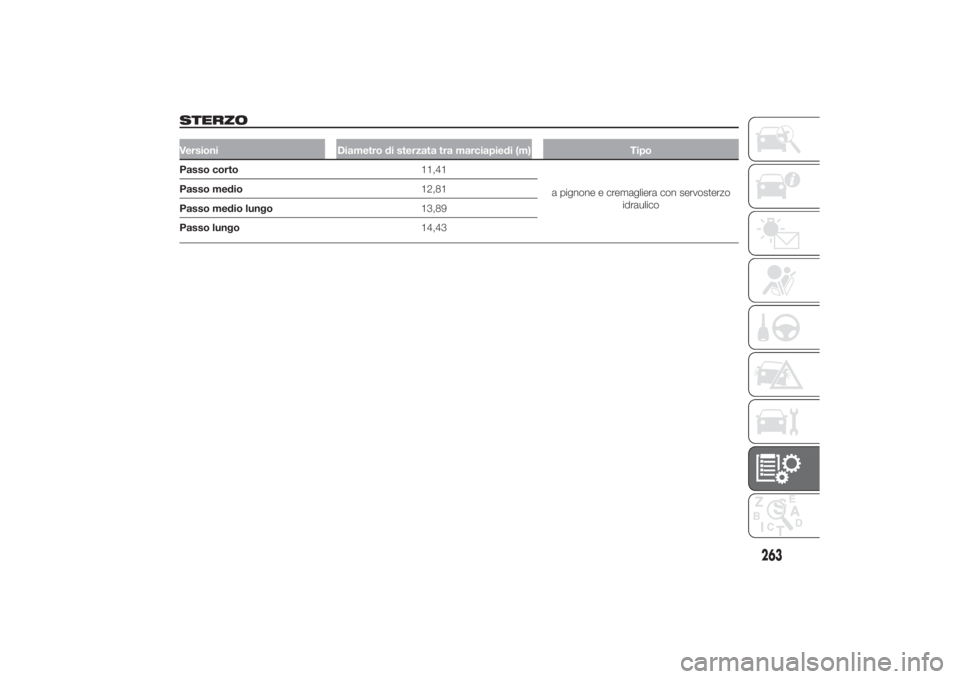

STERZOVersioni Diametro di sterzata tra marciapiedi (m) TipoPasso corto11,41
a pignone e cremagliera con servosterzo
idraulico Passo medio12,81
Passo medio lungo13,89
Passo lungo14,43
263

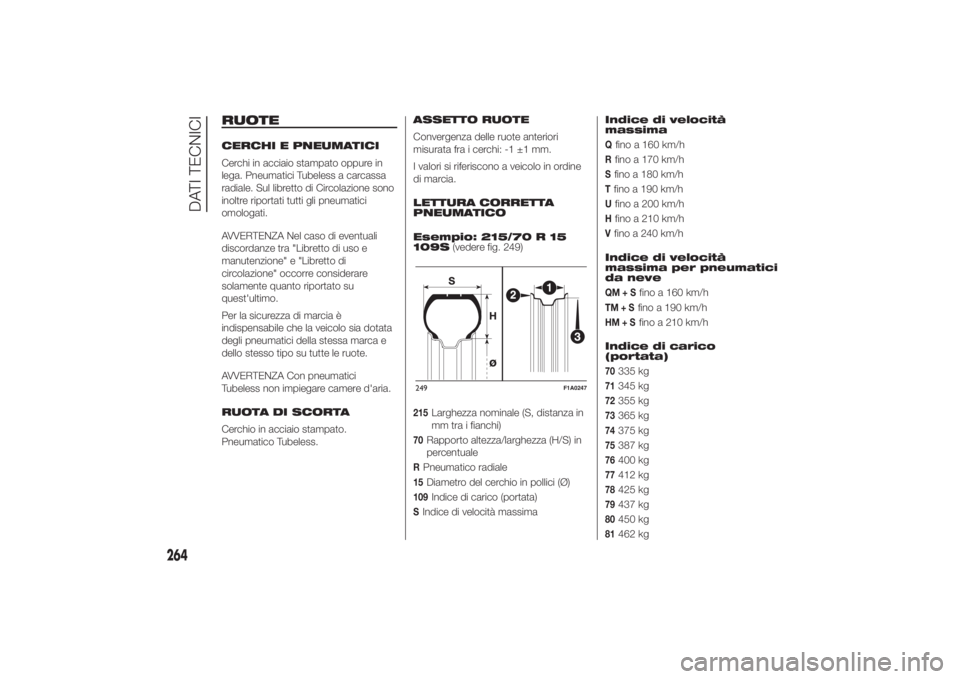

RUOTECERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in
lega. Pneumatici Tubeless a carcassa
radiale. Sul libretto di Circolazione sono
inoltre riportati tutti gli pneumatici
omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" occorre considerare
solamente quanto riportato su
quest'ultimo.
Per la sicurezza di marcia è
indispensabile che la veicolo sia dotata
degli pneumatici della stessa marca e
dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
RUOTA DI SCORTA
Cerchio in acciaio stampato.
Pneumatico Tubeless.ASSETTO RUOTE
Convergenza delle ruote anteriori
misurata fra i cerchi: -1 ±1 mm.
I valori si riferiscono a veicolo in ordine
di marcia.
LETTURA CORRETTA
PNEUMATICO
Esempio: 215/70 R 15
109S(vedere fig. 249)
215
Larghezza nominale (S, distanza in
mm tra i fianchi)
70
Rapporto altezza/larghezza (H/S) in
percentuale
RPneumatico radiale15
Diametro del cerchio in pollici (Ø)
109
Indice di carico (portata)
SIndice di velocità massimaIndice di velocità
massima
Qfino a 160 km/hRfino a 170 km/hSfino a 180 km/hTfino a 190 km/hUfino a 200 km/hHfino a 210 km/hVfino a 240 km/h
Indice di velocità
massima per pneumatici
da neveQM+S
fino a 160 km/h
TM+S
fino a 190 km/h
HM+S
fino a 210 km/h
Indice di carico
(portata)
70
335 kg
71
345 kg
72
355 kg
73
365 kg
74
375 kg
75
387 kg
76
400 kg
77
412 kg
78
425 kg
79
437 kg
80
450 kg
81
462 kg
249
F1A0247
264
DATI TECNICI

82
475 kg
83
487 kg
84
500 kg
85
515 kg
86
530 kg
87
545 kg
88
560 kg
89
580 kg
90
600 kg
91
615 kg

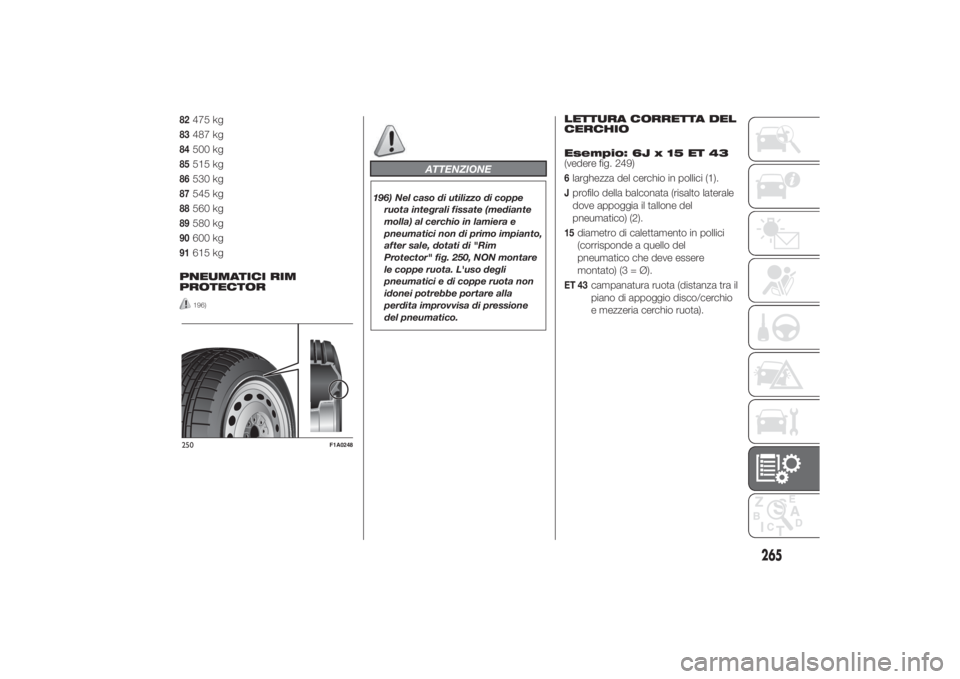

PNEUMATICI RIM
PROTECTOR196)
ATTENZIONE
196) Nel caso di utilizzo di coppe
ruota integrali fissate (mediante
molla) al cerchio in lamiera e
pneumatici non di primo impianto,
after sale, dotati di "Rim
Protector" fig. 250, NON montare
le coppe ruota. L'uso degli
pneumatici e di coppe ruota non
idonei potrebbe portare alla
perdita improvvisa di pressione
del pneumatico.
LETTURA CORRETTA DEL
CERCHIO
Esempio: 6J x 15 ET 43
(vedere fig. 249)6larghezza del cerchio in pollici (1).Jprofilo della balconata (risalto laterale
dove appoggia il tallone del
pneumatico) (2).15
diametro di calettamento in pollici
(corrisponde a quello del
pneumatico che deve essere
montato) (3 = Ø).
ET 43
campanatura ruota (distanza tra il
piano di appoggio disco/cerchio
e mezzeria cerchio ruota).
250
F1A0248
265

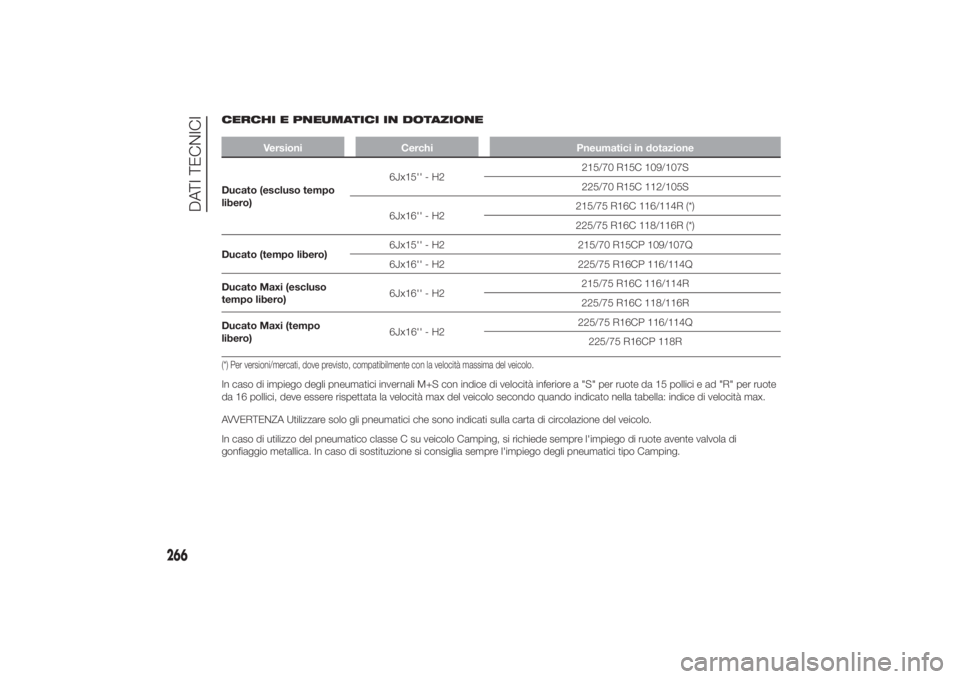

CERCHI E PNEUMATICI IN DOTAZIONE
Versioni Cerchi Pneumatici in dotazione
Ducato (escluso tempo
libero)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (tempo libero)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (escluso
tempo libero)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (tempo
libero)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R(*) Per versioni/mercati, dove previsto, compatibilmente con la velocità massima del veicolo.
.
In caso di impiego degli pneumatici invernali M+S con indice di velocità inferiore a "S" per ruote da 15 pollici e ad "R" per ruote
da 16 pollici, deve essere rispettata la velocità max del veicolo secondo quando indicato nella tabella: indice di velocità max.
AVVERTENZA Utilizzare solo gli pneumatici che sono indicati sulla carta di circolazione del veicolo.
In caso di utilizzo del pneumatico classe C su veicolo Camping, si richiede sempre l'impiego di ruote avente valvola di
gonfiaggio metallica. In caso di sostituzione si consiglia sempre l'impiego degli pneumatici tipo Camping.
266
