PRESSIONE DI GONFIAGGIO A FREDDO (bar)Pneumatici in
dotazioneImpiego Anteriori Posteriori215/70 R153000 PTT (*)
con pneumatici base, escluso
PANORAMA 3300 PTT
(*)/ 3500 PTT
(*)con
pneumatici base
4,0 4,0
4,1 4,5
215/70 R15 PANORAMA con pneumatici base 4,1 4,5
225/70 R153000 PTT (*)
con pneumatici maggiorati, escluso
PANORAMA 3300 PTT
(*)/ 3500 PTT
(*)con
pneumatici maggiorati
4,0 4,0
4,1 4,5
225/70 R15 CPneumatici invernali M+S classe C su veicolo
Camping4,3 4,75
225/70 R15 PANORAMA con pneumatici maggiorati 4,1 4,5
215/70 R15 CP Gamma con pneumatici Camping 5,0 5,5
215/75 R164,5 5,0
225/75 R164,5 5,0
225/75 R16 CPneumatici invernali M+S classe C su veicolo
Camping5,2 5,2
225/75 R16 CP Pneumatici Camping 5,5 5,5
225/75 R16 CP 118Gamma Maxi 4400 PTT con pneumatici
Camping (per versioni/mercati, dove previsto)5,5 6
(*)Peso totale a terraCon pneumatico caldo il valore della pressione può essere fino a +1,0 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo. Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore
prescritto per gli pneumatici in dotazione.
267

DIMENSIONIVERSIONE PANORAMA / COMBI
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
251
F1A0367
268
DATI TECNICI

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Versione MINIBUS 16 posti + 1Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
269

VERSIONE FURGONE
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
252
F1A0328
270
DATI TECNICI

FURGONE
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Versione MAXI 2269 - 2539
(**) Versione MAXI 2539 - 2774Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
271

VERSIONE AUTOCARRO
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
253
F1A0329
272
DATI TECNICI

CASSONE CABINATO CHASSIS
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
273

SCUDATO CHASSIS CABINATO SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
274
DATI TECNICI

SCUDATO SPECIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
275

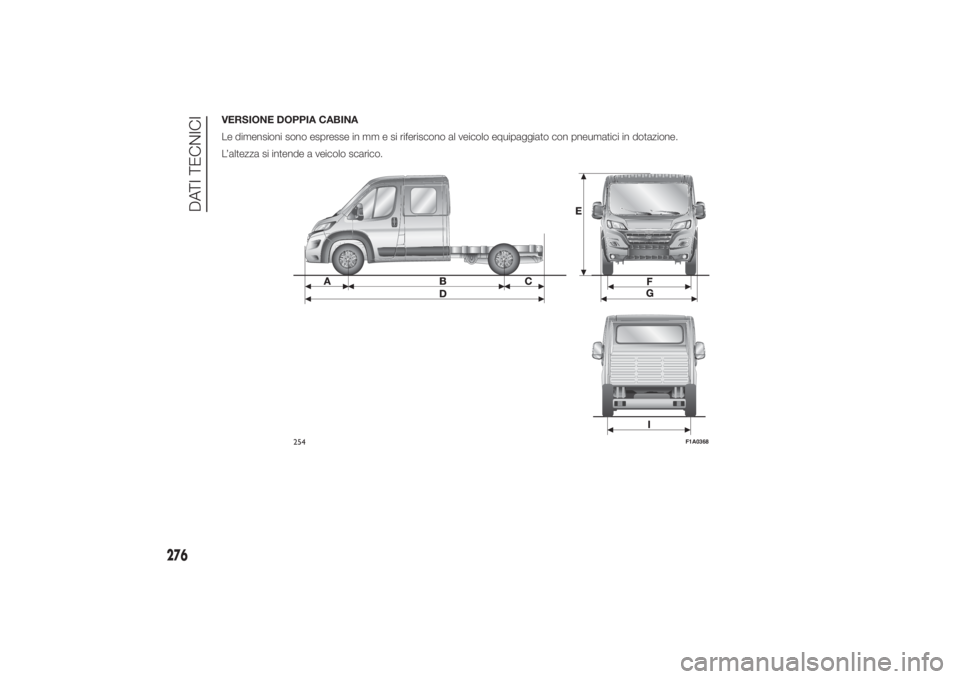

VERSIONE DOPPIA CABINA
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
254
F1A0368
276
