FIAT DUCATO BASE CAMPER 2014 Manual de Uso e Manutenção (in Portuguese)

BOCAIS DE AR
❒Difusores ............................................ 29
ALAVANCA ESQUERDA
❒Luzes exteriores .................................. 47
QUADRO DE INSTRUMENTOS
❒Quadro e instrumentos de bordo ........111
❒Luzes avisadoras ................................127
ALAVANCA DIREITA
❒Limpeza dos vidros ............................. 51
AUTO-RÁDIO
❒Sistema ..............................................103
VÃO PORTA-OBJECTOS / AIR BAG
FRONTAL LADO DO PASSAGEIRO(S)
❒Equipamentosinternos ....................... 62
❒Airbag frontal ......................................167
GAVETA PORTA-OBJECTOS
❒Equipamentos internos ....................... 62
AQUECEDOR / CLIMATIZADOR
❒Aquecimento e ventilação ................... 28
❒Climatizador manual ........................... 32
❒Climatizador automático ..................... 35
COMANDOS NO TABLIER
❒Funcionamento ................................... 58
ALAVANCA DAS MUDANÇAS
❒Funcionamento ...................................181
VOLANTE
❒Regulação .......................................... 25
❒Airbag frontal do lado do condutor ......167
RADIO
MEDIA
PHONE
INFO
A-B-C
MENU
123 4 56
3
F1A5002
7

.
ALAVANCA DE ABERTURA DO
CAPOT DO MOTOR
❒Abertura/fecho .................................... 75
PAINEL DE COMANDOS
❒Comandos .......................................... 58
❒Botões de comando ...........................115
MARCAS PORTA-COPOS / LATAS /
GARRAFAS
❒Equipamento ...................................... 63
PORTAS
❒Bloqueio/desbloqueio ......................... 69
BANCOS
❒Regulações ......................................... 16
❒Banco amortecido .............................. 17
❒Bancos com apoios de braços
reguláveis ........................................... 17
❒Banco rotativo .................................... 17
❒Banco corrido ..................................... 20
TRAVÃO DE MÃO
❒Funcionamento ...................................180
M
ODE
4
F1A5003
8
ÍNDICE GRÁFICO

Começa aqui o conhecimento
aproximado do seu novo automobile.
O manual que está a ler explica de forma
simples e directa como é feito e como
funciona.
Por isso, é aconselhável consultá-lo
estando comodamente sentado a bordo,
de modo a permitir verificar em directo
o que está ilustrado.
SÍMBOLOS ..................................... 11
O SISTEMA FIAT CODE .................. 11
AS CHAVES .................................... 12
ALARME ELECTRÓNICO ................ 14
DISPOSITIVO DE ARRANQUE ........ 15
BANCOS......................................... 16
APOIOS DE CABEÇA...................... 24
VOLANTE........................................ 25
ESPELHOS RETROVISORES .......... 25
AQUECIMENTO E VENTILAÇÃO..... 28
DIFUSORES .................................... 29
COMANDOS DE AQUECIMENTO E
VENTILAÇÃO .................................. 29
CLIMATIZADOR MANUAL .............. 32
CLIMATIZADOR AUTOMÁTICO ....... 35
AQUECEDOR SUPLEMENTAR ....... 41
AQUECEDOR AUTÓNOMO
SUPLEMENTAR .............................. 41
LUZES EXTERNAS.......................... 47
LIMPEZA DOS VIDROS................... 51
CRUISE CONTROL (REGULADOR
DE VELOCIDADE CONSTANTE) ..... 53
PLAFONIERES ................................ 57
COMANDOS ................................... 58
INTERRUPTOR DE CORTE DE
COMBUSTÍVEL .............................. 61EQUIPAMENTOS INTERNOS ......... 62
CRONOTACÓGRAFO ..................... 67
SPEED BLOCK ............................... 67
SUSPENSÕES PNEUMÁTICAS
AUTONIVELANTES ......................... 68
PORTAS.......................................... 69
ELEVADORES DE VIDROS.............. 74
CAPOT DO MOTOR........................ 75
PORTA-BAGAGENS /
PORTA-ESQUIS .............................. 76
FARÓIS ........................................... 77
SISTEMA ABS................................. 78
SISTEMA ESC (ELECTRONIC
STABILITY CONTROL) .................... 79
SISTEMA TRACTION PLUS ............ 83
SISTEMA TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 84
DRIVING ADVISOR ......................... 87
CÂMARA POSTERIOR
(PARKVIEW® REAR BACK UP
CAMERA) ........................................ 93
TRAFFIC SIGN RECOGNITION ....... 95
SISTEMA EOBD .............................. 96
SENSORES DE
ESTACIONAMENTO........................ 97
SISTEMA START&STOP ................. 99
AUTO-RÁDIO ..................................103
9

PROTECÇÃO DO AMBIENTE .........107
10
CONHECER O VEÍCULO
ACESSÓRIOS COMPRADOS
PELO UTILIZADOR .........................104
ABASTECIMENTO DO VEÍCULO ....105

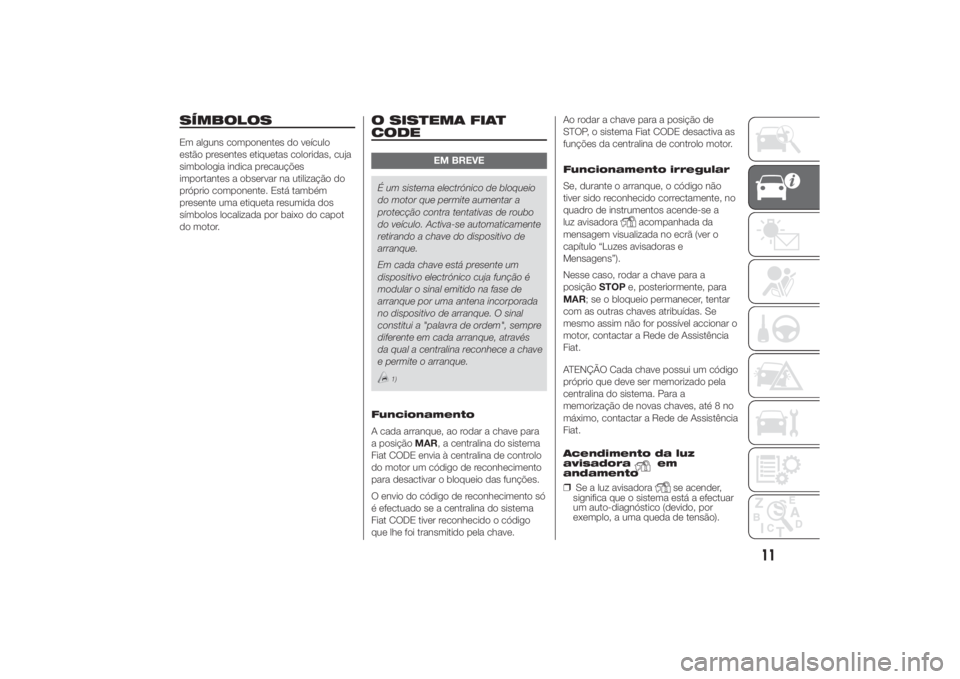

SÍMBOLOSEm alguns componentes do veículo
estão presentes etiquetas coloridas, cuja
simbologia indica precauções
importantes a observar na utilização do
próprio componente. Está também
presente uma etiqueta resumida dos
símbolos localizada por baixo do capot
do motor.
O SISTEMA FIAT
CODE
EM BREVE
É um sistema electrónico de bloqueio
do motor que permite aumentar a
protecção contra tentativas de roubo
do veículo. Activa-se automaticamente
retirando a chave do dispositivo de
arranque.
Em cada chave está presente um
dispositivo electrónico cuja função é
modular o sinal emitido na fase de
arranque por uma antena incorporada
no dispositivo de arranque. O sinal
constitui a "palavra de ordem", sempre
diferente em cada arranque, através
da qual a centralina reconhece a chave
e permite o arranque.
1)
Funcionamento
A cada arranque, ao rodar a chave para
a posiçãoMAR, a centralina do sistema
Fiat CODE envia à centralina de controlo
do motor um código de reconhecimento
para desactivar o bloqueio das funções.
O envio do código de reconhecimento só
é efectuado se a centralina do sistema
Fiat CODE tiver reconhecido o código
que lhe foi transmitido pela chave.Ao rodar a chave para a posição de
STOP, o sistema Fiat CODE desactiva as
funções da centralina de controlo motor.
Funcionamento irregular
Se, durante o arranque, o código não
tiver sido reconhecido correctamente, no
quadro de instrumentos acende-se a
luz avisadora
acompanhada da
mensagem visualizada no ecrã (ver o
capítulo “Luzes avisadoras e
Mensagens”).
Nesse caso, rodar a chave para a
posiçãoSTOPe, posteriormente, para
MAR; se o bloqueio permanecer, tentar
com as outras chaves atribuídas. Se
mesmo assim não for possível accionar o
motor, contactar a Rede de Assistência
Fiat.
ATENÇÃO Cada chave possui um código
próprio que deve ser memorizado pela
centralina do sistema. Para a
memorização de novas chaves, até 8 no
máximo, contactar a Rede de Assistência
Fiat.
Acendimento da luz
avisadora
em
andamento
❒
Se a luz avisadora
se acender,
significa que o sistema está a efectuar
um auto-diagnóstico (devido, por
exemplo, a uma queda de tensão).
11

❒
Se, a luz avisadora
permanecer
acesa, contacte a Rede de Assistência
Fiat.
ATENÇÃO
1) Colisões violentas poderão
danificar os componentes
electrónicos presentes na chave.
Para garantir a perfeita eficiência
dos dispositivos electrónicos
internos da chave, não deixá-la
exposta aos raios solares.

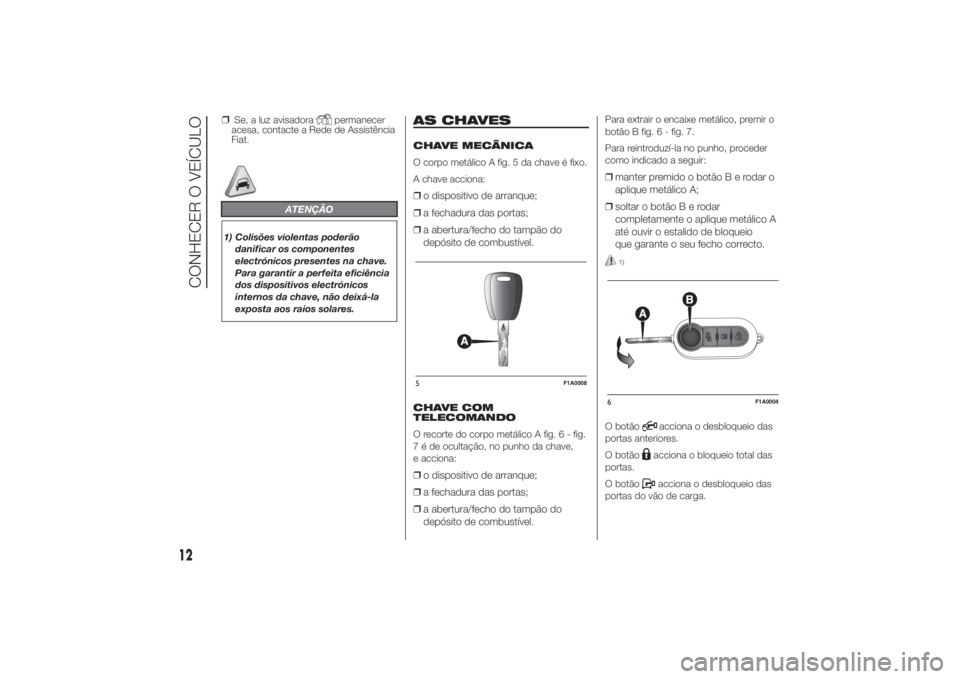

AS CHAVESCHAVE MECÂNICA
O corpo metálico A fig. 5 da chave é fixo.
A chave acciona:❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do
depósito de combustível.CHAVE COM
TELECOMANDO
O recorte do corpo metálico A fig. 6 - fig.
7 é de ocultação, no punho da chave,
e acciona:❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do
depósito de combustível.
Para extrair o encaixe metálico, premir o
botão B fig. 6 - fig. 7.
Para reintroduzí-la no punho, proceder
como indicado a seguir:❒manter premido o botãoBerodar o
aplique metálico A;
❒soltar o botãoBerodar
completamente o aplique metálico A
até ouvir o estalido de bloqueio
que garante o seu fecho correcto.
1)
O botão
acciona o desbloqueio das
portas anteriores.
O botãoacciona o bloqueio total das
portas.
O botãoacciona o desbloqueio das
portas do vão de carga.
5
F1A0008
6
F1A0004
12
CONHECER O VEÍCULO

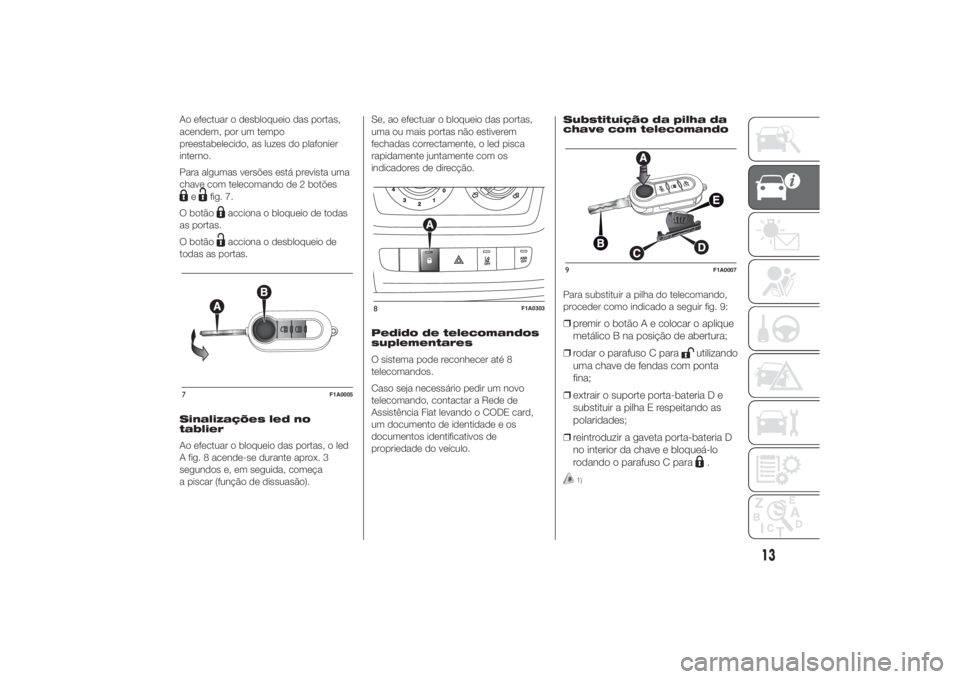

Ao efectuar o desbloqueio das portas,
acendem, por um tempo
preestabelecido, as luzes do plafonier
interno.
Para algumas versões está prevista uma
chave com telecomando de 2 botõese
fig. 7.
O botão
acciona o bloqueio de todas
as portas.
O botãoacciona o desbloqueio de
todas as portas.
Sinalizações led no
tablier
Ao efectuar o bloqueio das portas, o led
A fig. 8 acende-se durante aprox. 3
segundos e, em seguida, começa
a piscar (função de dissuasão).Se, ao efectuar o bloqueio das portas,
uma ou mais portas não estiverem
fechadas correctamente, o led pisca
rapidamente juntamente com os
indicadores de direcção.
Pedido de telecomandos
suplementares
O sistema pode reconhecer até 8
telecomandos.
Caso seja necessário pedir um novo
telecomando, contactar a Rede de
Assistência Fiat levando o CODE card,
um documento de identidade e os
documentos identificativos de
propriedade do veículo.Substituição da pilha da
chave com telecomando
Para substituir a pilha do telecomando,
proceder como indicado a seguir fig. 9:
❒premir o botão A e colocar o aplique
metálico B na posição de abertura;
❒rodar o parafuso C para
utilizando
uma chave de fendas com ponta
fina;
❒extrair o suporte porta-bateria D e
substituir a pilha E respeitando as
polaridades;
❒reintroduzir a gaveta porta-bateria D
no interior da chave e bloqueá-lo
rodando o parafuso C para.
1)
7
F1A0005
8
F1A0303
9
F1A0007
13

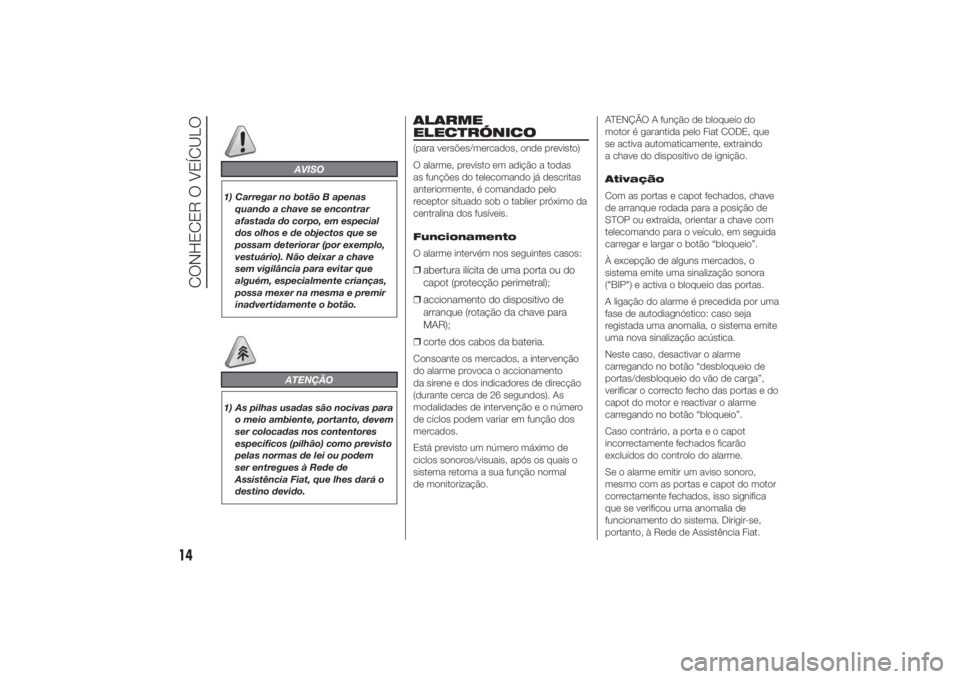

AVISO
1) Carregar no botão B apenas
quando a chave se encontrar
afastada do corpo, em especial
dos olhos e de objectos que se
possam deteriorar (por exemplo,
vestuário). Não deixar a chave
sem vigilância para evitar que
alguém, especialmente crianças,
possa mexer na mesma e premir
inadvertidamente o botão.
ATENÇÃO
1) As pilhas usadas são nocivas para
o meio ambiente, portanto, devem
ser colocadas nos contentores
específicos (pilhão) como previsto
pelas normas de lei ou podem
ser entregues à Rede de
Assistência Fiat, que lhes dará o
destino devido.
ALARME
ELECTRÓNICO(para versões/mercados, onde previsto)
O alarme, previsto em adição a todas
as funções do telecomando já descritas
anteriormente, é comandado pelo
receptor situado sob o tablier próximo da
centralina dos fusíveis.
Funcionamento
O alarme intervém nos seguintes casos:❒abertura ilícita de uma porta ou do
capot (protecção perimetral);
❒accionamento do dispositivo de
arranque (rotação da chave para
MAR);
❒corte dos cabos da bateria.Consoante os mercados, a intervenção
do alarme provoca o accionamento
da sirene e dos indicadores de direcção
(durante cerca de 26 segundos). As
modalidades de intervenção e o número
de ciclos podem variar em função dos
mercados.
Está previsto um número máximo de
ciclos sonoros/visuais, após os quais o
sistema retoma a sua função normal
de monitorização.ATENÇÃO A função de bloqueio do
motor é garantida pelo Fiat CODE, que
se activa automaticamente, extraindo
a chave do dispositivo de ignição.
Ativação
Com as portas e capot fechados, chave
de arranque rodada para a posição de
STOP ou extraída, orientar a chave com
telecomando para o veículo, em seguida
carregar e largar o botão “bloqueio”.
À excepção de alguns mercados, o
sistema emite uma sinalização sonora
("BIP") e activa o bloqueio das portas.
A ligação do alarme é precedida por uma
fase de autodiagnóstico: caso seja
registada uma anomalia, o sistema emite
uma nova sinalização acústica.
Neste caso, desactivar o alarme
carregando no botão “desbloqueio de
portas/desbloqueio do vão de carga”,
verificar o correcto fecho das portas e do
capot do motor e reactivar o alarme
carregando no botão “bloqueio”.
Caso contrário, a porta e o capot
incorrectamente fechados ficarão
excluídos do controlo do alarme.
Se o alarme emitir um aviso sonoro,
mesmo com as portas e capot do motor
correctamente fechados, isso significa
que se verificou uma anomalia de
funcionamento do sistema. Dirigir-se,
portanto, à Rede de Assistência Fiat.
14
CONHECER O VEÍCULO

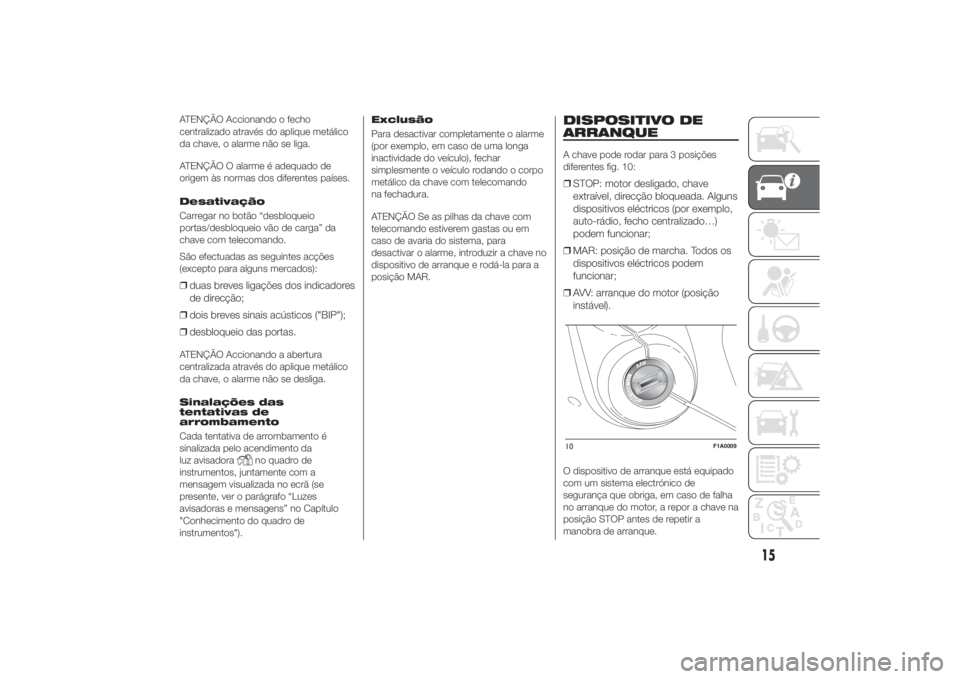

ATENÇÃO Accionando o fecho
centralizado através do aplique metálico
da chave, o alarme não se liga.
ATENÇÃO O alarme é adequado de
origem às normas dos diferentes países.
Desativação
Carregar no botão “desbloqueio
portas/desbloqueio vão de carga” da
chave com telecomando.
São efectuadas as seguintes acções
(excepto para alguns mercados):❒duas breves ligações dos indicadores
de direcção;
❒dois breves sinais acústicos ("BIP");
❒desbloqueio das portas.ATENÇÃO Accionando a abertura
centralizada através do aplique metálico
da chave, o alarme não se desliga.
Sinalações das
tentativas de
arrombamento
Cada tentativa de arrombamento é
sinalizada pelo acendimento da
luz avisadora
no quadro de
instrumentos, juntamente com a
mensagem visualizada no ecrã (se
presente, ver o parágrafo “Luzes
avisadoras e mensagens” no Capítulo
"Conhecimento do quadro de
instrumentos").Exclusão
Para desactivar completamente o alarme
(por exemplo, em caso de uma longa
inactividade do veículo), fechar
simplesmente o veículo rodando o corpo
metálico da chave com telecomando
na fechadura.
ATENÇÃO Se as pilhas da chave com
telecomando estiverem gastas ou em
caso de avaria do sistema, para
desactivar o alarme, introduzir a chave no
dispositivo de arranque e rodá-la para a
posição MAR.
DISPOSITIVO DE
ARRANQUEA chave pode rodar para 3 posições
diferentes fig. 10:❒STOP: motor desligado, chave
extraível, direcção bloqueada. Alguns
dispositivos eléctricos (por exemplo,
auto-rádio, fecho centralizado…)
podem funcionar;
❒MAR: posição de marcha. Todos os
dispositivos eléctricos podem
funcionar;
❒AVV: arranque do motor (posição
instável).O dispositivo de arranque está equipado
com um sistema electrónico de
segurança que obriga, em caso de falha
no arranque do motor, a repor a chave na
posição STOP antes de repetir a
manobra de arranque.10
F1A0009
15

2) 3) 4) 5)

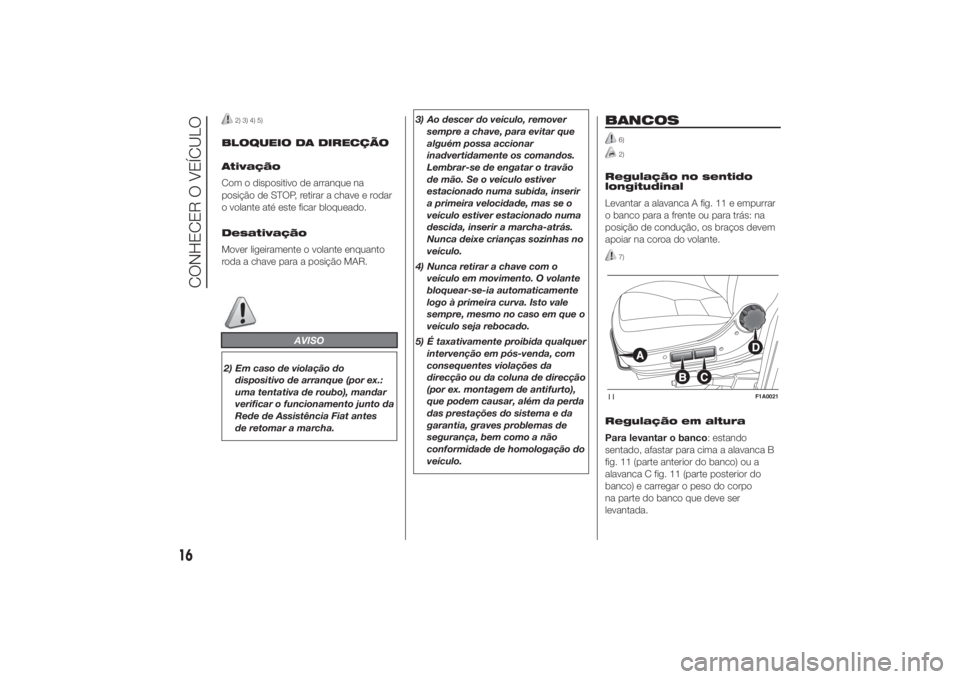

BLOQUEIO DA DIRECÇÃO
Ativação
Com o dispositivo de arranque na
posição de STOP, retirar a chave e rodar
o volante até este ficar bloqueado.
Desativação
Mover ligeiramente o volante enquanto
roda a chave para a posição MAR.
AVISO
2) Em caso de violação do
dispositivo de arranque (por ex.:
uma tentativa de roubo), mandar
verificar o funcionamento junto da
Rede de Assistência Fiat antes
de retomar a marcha.3) Ao descer do veículo, remover
sempre a chave, para evitar que
alguém possa accionar
inadvertidamente os comandos.
Lembrar-se de engatar o travão
de mão. Se o veículo estiver
estacionado numa subida, inserir
a primeira velocidade, mas se o
veículo estiver estacionado numa
descida, inserir a marcha-atrás.
Nunca deixe crianças sozinhas no
veículo.
4) Nunca retirar a chave com o
veículo em movimento. O volante
bloquear-se-ia automaticamente
logo à primeira curva. Isto vale
sempre, mesmo no caso em que o
veículo seja rebocado.
5) É taxativamente proibida qualquer
intervenção em pós-venda, com
consequentes violações da
direcção ou da coluna de direcção
(por ex. montagem de antifurto),
que podem causar, além da perda
das prestações do sistema e da
garantia, graves problemas de
segurança, bem como a não
conformidade de homologação do
veículo.
BANCOS
6)2)
Regulação no sentido
longitudinal
Levantar a alavanca A fig. 11 e empurrar
o banco para a frente ou para trás: na
posição de condução, os braços devem
apoiar na coroa do volante.
7)
Regulação em altura
Para levantar o banco: estando
sentado, afastar para cima a alavanca B
fig. 11 (parte anterior do banco) ou a
alavanca C fig. 11 (parte posterior do
banco) e carregar o peso do corpo
na parte do banco que deve ser
levantada.11
F1A0021
16
CONHECER O VEÍCULO
