FIAT DUCATO BASE CAMPER 2015 Kezelési és karbantartási útmutató (in Hungarian)

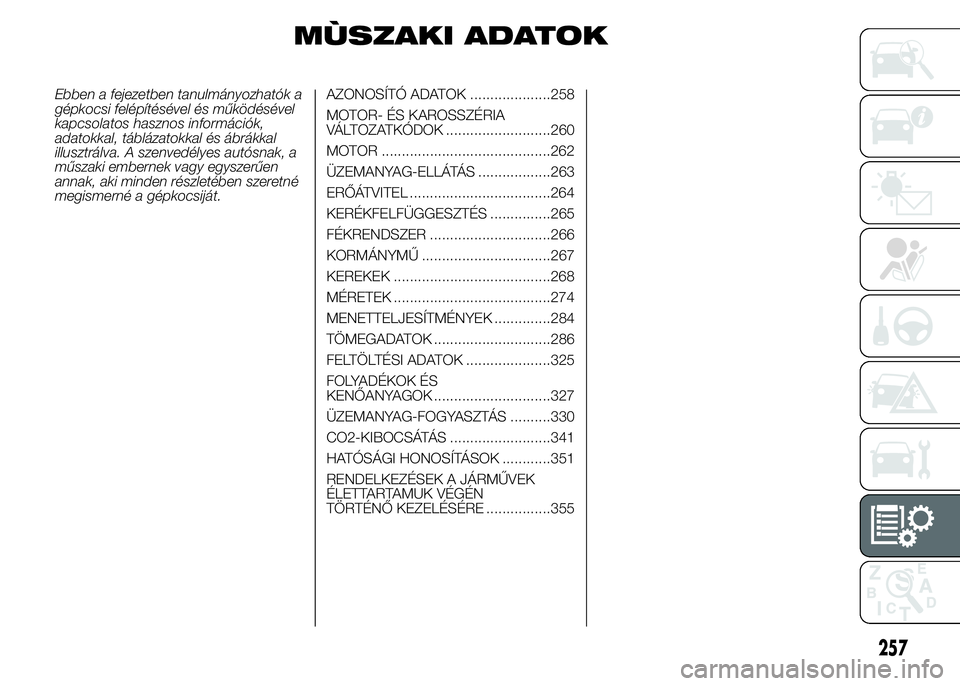

MÙSZAKI ADATOK
Ebben a fejezetben tanulmányozhatók a
gépkocsi felépítésével és működésével
kapcsolatos hasznos információk,
adatokkal, táblázatokkal és ábrákkal
illusztrálva. A szenvedélyes autósnak, a
műszaki embernek vagy egyszerűen
annak, aki minden részletében szeretné
megismerné a gépkocsiját.AZONOSÍTÓ ADATOK ....................258
MOTOR- ÉS KAROSSZÉRIA
VÁLTOZATKÓDOK ..........................260
MOTOR ..........................................262
ÜZEMANYAG-ELLÁTÁS ..................263
ERŐÁTVITEL ...................................264
KERÉKFELFÜGGESZTÉS ...............265
FÉKRENDSZER ..............................266
KORMÁNYMŰ ................................267
KEREKEK .......................................268
MÉRETEK .......................................274
MENETTELJESÍTMÉNYEK ..............284
TÖMEGADATOK .............................286
FELTÖLTÉSI ADATOK .....................325
FOLYADÉKOK ÉS
KENŐANYAGOK .............................327
ÜZEMANYAG-FOGYASZTÁS ..........330
CO2-KIBOCSÁTÁS .........................341
HATÓSÁGI HONOSÍTÁSOK ............351
RENDELKEZÉSEK A JÁRMŰVEK
ÉLETTARTAMUK VÉGÉN
TÖRTÉNŐ KEZELÉSÉRE ................355
257

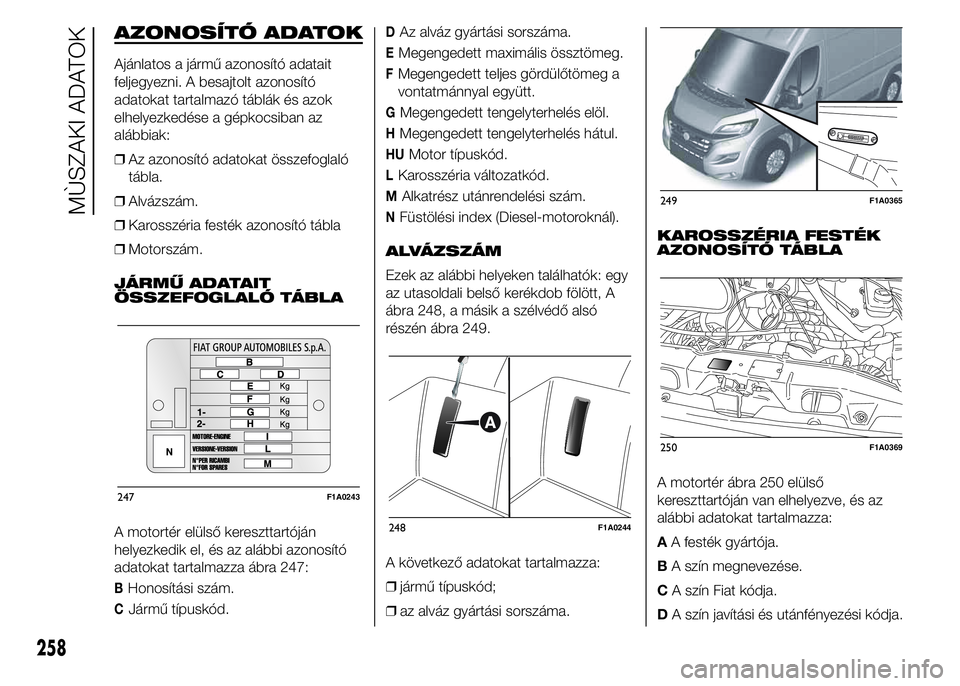

AZONOSÍTÓ ADATOK
Ajánlatos a jármű azonosító adatait
feljegyezni. A besajtolt azonosító
adatokat tartalmazó táblák és azok
elhelyezkedése a gépkocsiban az
alábbiak:
❒Az azonosító adatokat összefoglaló
tábla.
❒Alvázszám.
❒Karosszéria festék azonosító tábla
❒Motorszám.
JÁRMŰ ADATAIT
ÖSSZEFOGLALÓ TÁBLA
A motortér elülső kereszttartóján
helyezkedik el, és az alábbi azonosító
adatokat tartalmazza ábra 247:
BHonosítási szám.
CJármű típuskód.
DAz alváz gyártási sorszáma.
EMegengedett maximális össztömeg.
FMegengedett teljes gördülőtömeg a
vontatmánnyal együtt.
GMegengedett tengelyterhelés elöl.
HMegengedett tengelyterhelés hátul.
HUMotor típuskód.
LKarosszéria változatkód.
MAlkatrész utánrendelési szám.
NFüstölési index (Diesel-motoroknál).
ALVÁZSZÁM
Ezek az alábbi helyeken találhatók: egy
az utasoldali belső kerékdob fölött, A
ábra 248, a másik a szélvédő alsó
részén ábra 249.
A következő adatokat tartalmazza:
❒jármű típuskód;
❒az alváz gyártási sorszáma.KAROSSZÉRIA FESTÉK
AZONOSÍTÓ TÁBLA
A motortér ábra 250 elülső
kereszttartóján van elhelyezve, és az
alábbi adatokat tartalmazza:
AA festék gyártója.
BA szín megnevezése.
CA szín Fiat kódja.
DA szín javítási és utánfényezési kódja.
247F1A0243
248F1A0244
249F1A0365
250F1A0369
258
MÙSZAKI ADATOK

MOTORSZÁM
A motorszám a hengerblokk öntvénybe
van besajtolva; a motor típuskódját és
gyártási sorszámát tartalmazza.
259

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOK.
VáltozatMotorkód
110 Multijet(*) F1AE3481G
115 Multijet(*)250A1000
130 MultijetF1AE3481D
150 MultijetF1AE3481E
180 Multijet PowerF1CE3481E
(*)Egyes piacokra gyártott változat
260
MÙSZAKI ADATOK

HHosszúfülkés alváz
MMinibusz
PPanorama
RVegyes használatú 6/9 üléses
261
Az alábbiakban látható egy példa a
karosszériaváltozat kódjára, az összes
karosszériaváltozatra érvényes
magyarázó kulccsal.
Példa:
250AMMFADX
250MODELL
CímzettMegengedett össztömeg
MMOTOR
MSEBESSÉGVÁLTÓ/MEGHAJTÓ
TENGELYEK
FKÓD
CímzettTENGELYTÁV
JOBBVÁLTOZATMegengedett össztömeg
Címzett3000 kg
B3300 kg
C3500 kg
D3500 kg HEAVY
E3995/4005/4250 kg HEAVY
F2800 kg
G3650 kg
H3510 kg HEAVY
L3510 kg
M4400 kg HEAVY
MOTOR
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
V110 Multijet
ERŐÁTVITEL
MMechanikus váltó
CímzettAutomata sebességváltóTENGELYTÁV
CímzettRövid tengelytáv
BKözepes tengelytáv
CHosszú tengelytáv
DKözepes-hosszú tengelytáv
UÖsszes tengelytáv (nem teljes
járművek)
KÓD
CímzettVezetőfülkés alváz
BVezetőfülke nélküli alváz
CPadlólemezes vezetőfülkés alváz
DPlatós felépítmény
EIskolabusz általános iskolásoknak
FFurgon
GHosszúfülkés karosszéria

MOTOR
Általános ismertetés
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Típuskód F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Működési mód Diesel Diesel Diesel Diesel Diesel
Hengerek száma és
elrendezése4, soros 4, soros 4, soros 4, soros 4, soros
Hengerfurat és dugattyúlöket
(mm)88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Lökettérfogat (cm³) 2287 1956 2287 2287 2999
Kompresszióviszony 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Legnagyobb teljesítmény
(CEE) (kW)82,5 84,6 96 109 130
Legnagyobb teljesítmény
(CEE) (LE)110 115 130 148 177
Hozzá tartozó fordulatszám
(fordulat/perc)3600 3750 3600 3600 3500
Legnagyobb nyomaték (CEE)
(Nm)300 280 320 350 400
Hozzá tartozó fordulatszám
(fordulat/perc)1800 1500 1800 1500 1400
Üzemanyag Gázolaj gépjárművek számára (EN 590 szabvány)
(*)Egyes piacokra gyártott változat
262
MÙSZAKI ADATOK

ÜZEMANYAG-ELLÁTÁS
Változatok Üzemanyag-ellátás
Összes „Common Rail” közvetlen befecskendezés
200)
FIGYELMEZTETÉS
200) Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a
berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek
elő.
263

ERŐÁTVITEL
Változatok Sebességváltó Tengelykapcsoló Meghajtás
115 Multijet(*)Öt előremeneti
sebességfokozat és
hátramenet, az előremeneti
fokozatok szinkronizálva
Önbeállító, holtjáték nélküli
pedállalElső 110 Multijet(*)
Hat előremeneti
sebességfokozat és
hátramenet, az előremeneti
fokozatok szinkronizálva 130 Multijet
150 Multijet
180 Multijet Power
(*)Egyes piacokra gyártott változat
264
MÙSZAKI ADATOK

KERÉKFELFÜGGESZTÉS
56)
Változatok Első Hátsó
Első
Mc Pherson típusú, független
kerékfelfüggesztés;Csőkeresztmetszetű merev tengely,
hosszirányú laprugókkal
Hátsó
FIGYELMEZTETÉS
56) Ügyeljünk arra, hogy a kompozitból készült laprugók ne érintkezzenek semmilyen savval
265

FÉKRENDSZER
Üzemi fékek elöl Üzemi fékek hátul Rögzítőfék
hűtött tárcsákkal tárcsafékmechanikus működtetésű fékkarral, a hátsó
kerékfékekre hat
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás
utáni első fékezés során.
266
