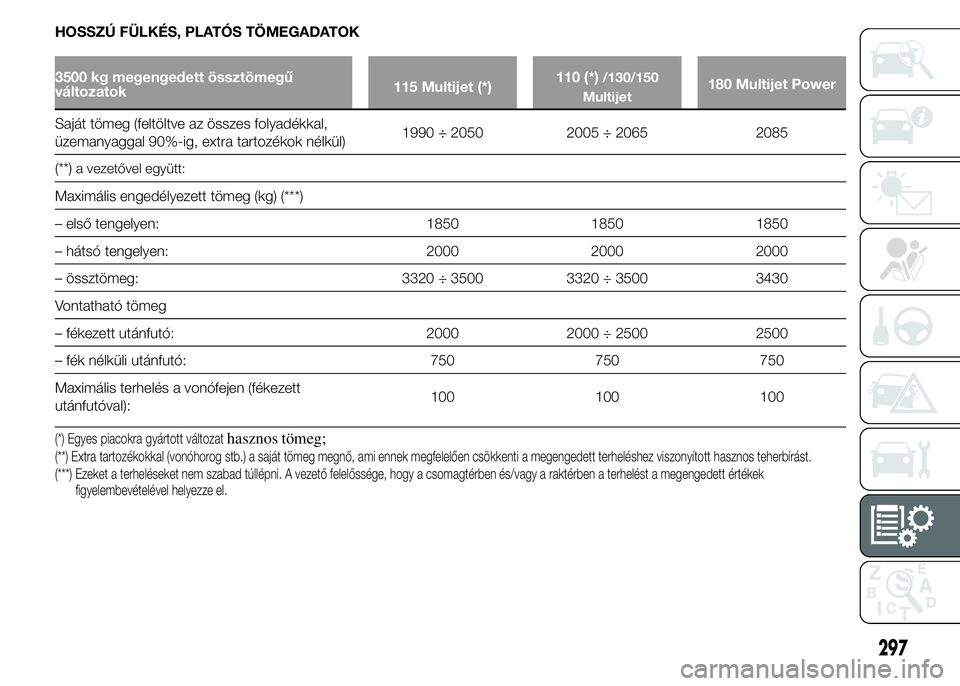

HOSSZÚ FÜLKÉS, PLATÓS TÖMEGADATOK
3500 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1990 ÷ 2050 2005 ÷ 2065 2085
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1850 1850 1850
– hátsó tengelyen: 2000 2000 2000
– össztömeg: 3320 ÷ 3500 3320 ÷ 3500 3430
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
297

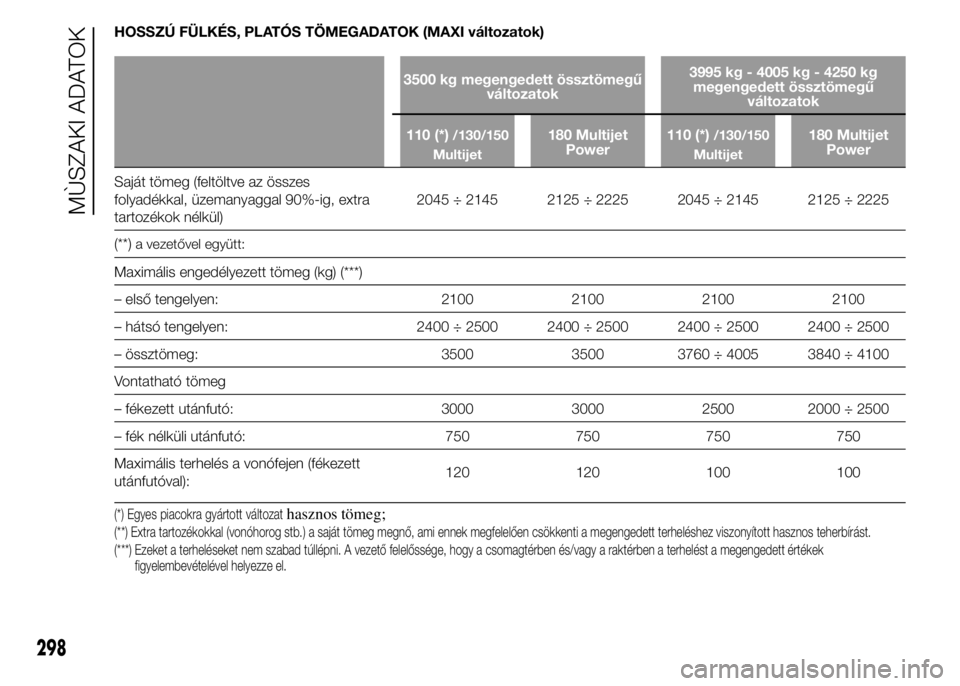

HOSSZÚ FÜLKÉS, PLATÓS TÖMEGADATOK (MAXI változatok)
3500 kg megengedett össztömegű
változatok3995 kg - 4005 kg - 4250 kg
megengedett össztömegű
változatok
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Saját tömeg (feltöltve az összes
folyadékkal, üzemanyaggal 90%-ig, extra
tartozékok nélkül)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 2100 2100 2100 2100
– hátsó tengelyen: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– össztömeg: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Vontatható tömeg
– fékezett utánfutó: 3000 3000 2500 2000 ÷ 2500
– fék nélküli utánfutó: 750 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):120 120 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
298
MÙSZAKI ADATOK

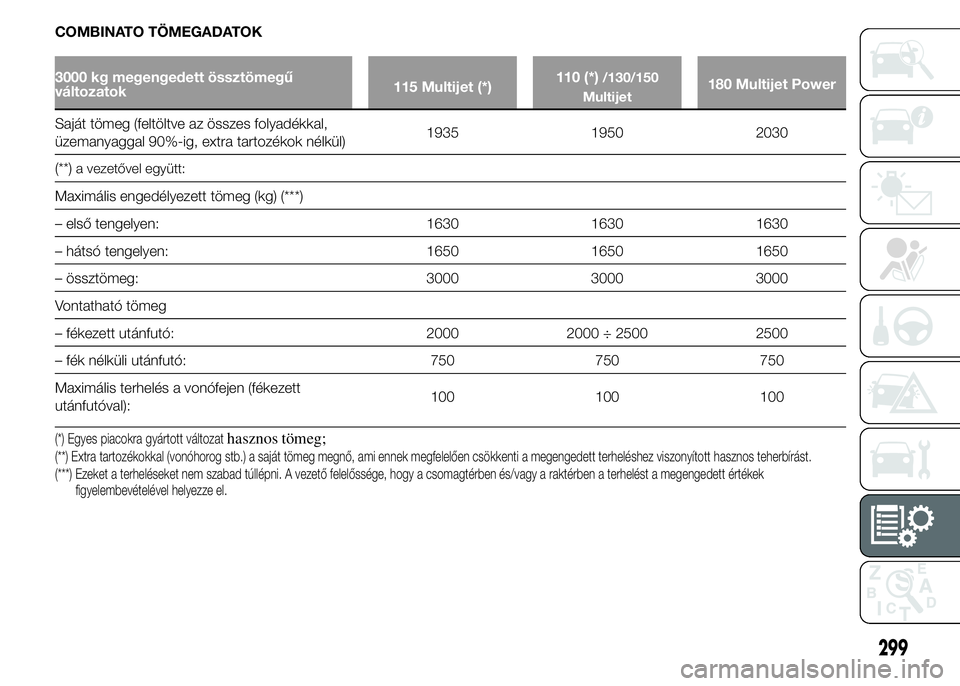

COMBINATO TÖMEGADATOK
3000 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1935 1950 2030
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1630 1630 1630
– hátsó tengelyen: 1650 1650 1650
– össztömeg: 3000 3000 3000
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
299

COMBINATO TÖMEGADATOK
3300 kg megengedett össztömegű változatok3500 kg megengedett
össztömegű változatok
115 Multijet
(*)110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power
Saját tömeg (feltöltve az összes
folyadékkal, üzemanyaggal 90%-ig,
extra tartozékok nélkül)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140 2450 2035 ÷ 2465
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg)
(***)
– első tengelyen: 1750 1750 1750 1850 1850
– hátsó tengelyen: 1900 1900 1900 1900 1900 ÷ 2000
– össztömeg: 3300 3300 3300 3500 3500
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500 2000 2000 ÷ 2500
– fék nélküli utánfutó: 750 750 750 750 750
Maximális terhelés a vonófejen
(fékezett utánfutóval):100 100 100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
300
MÙSZAKI ADATOK

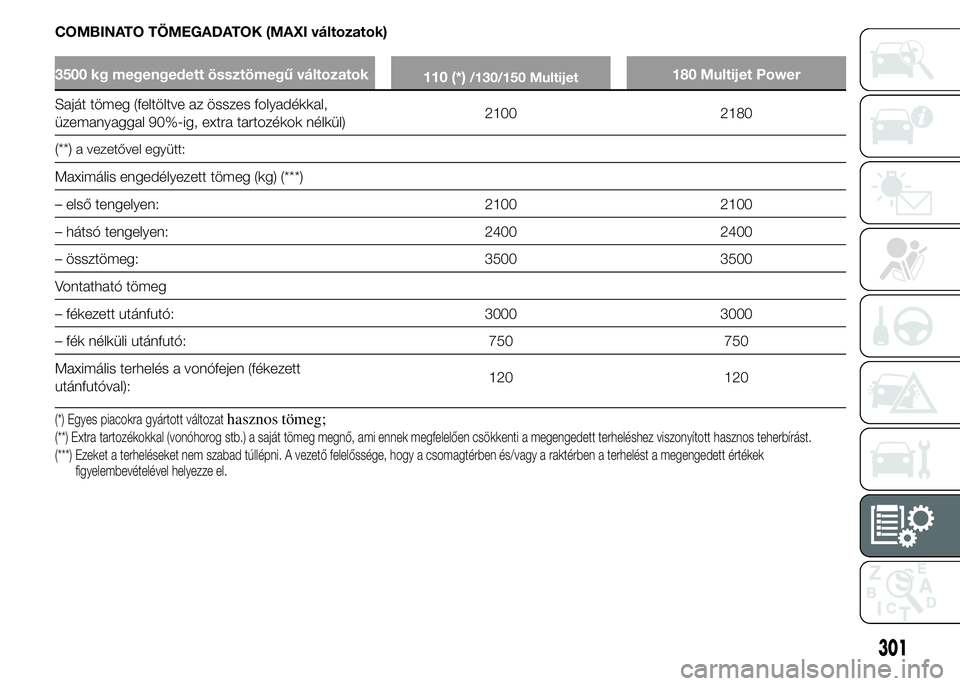

COMBINATO TÖMEGADATOK (MAXI változatok)
3500 kg megengedett össztömegű változatok
110 (*)/130/150 Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)2100 2180
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 2100 2100
– hátsó tengelyen: 2400 2400
– össztömeg: 3500 3500
Vontatható tömeg
– fékezett utánfutó: 3000 3000
– fék nélküli utánfutó: 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):120 120
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
301

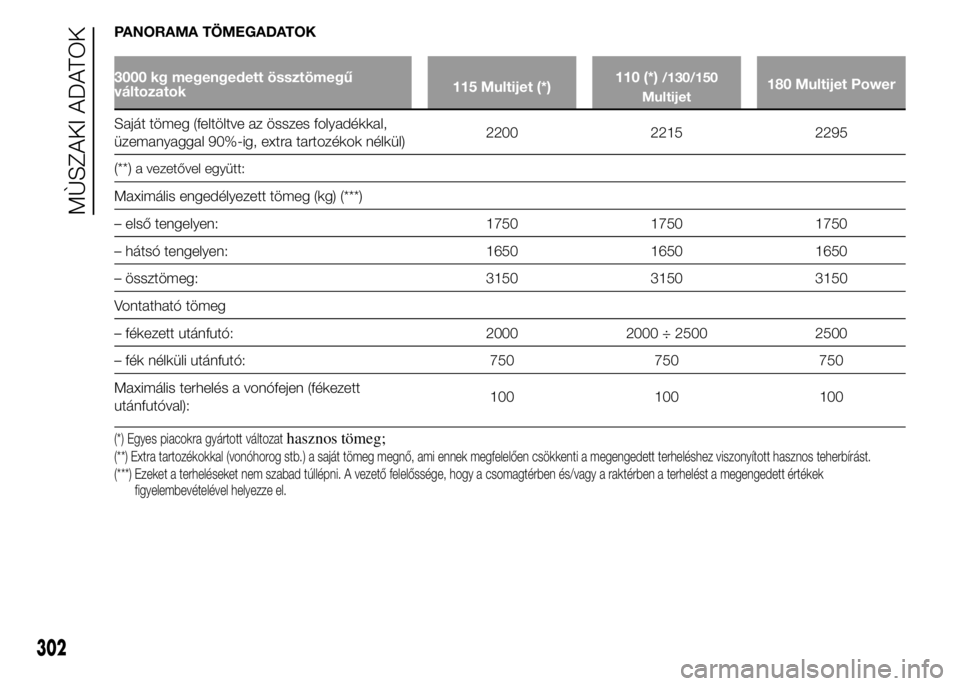

PANORAMA TÖMEGADATOK
3000 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)2200 2215 2295
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1750 1750 1750
– hátsó tengelyen: 1650 1650 1650
– össztömeg: 3150 3150 3150
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
302
MÙSZAKI ADATOK

PANORAMA TÖMEGADATOK
3300 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)2200÷ 2285 2300 ÷ 2400 2380 ÷ 2480
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1750 ÷ 1850 1750 ÷ 1850 1750 ÷ 1850
– hátsó tengelyen: 1900 1900 1900
– össztömeg: 3300 3300 3300
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
303

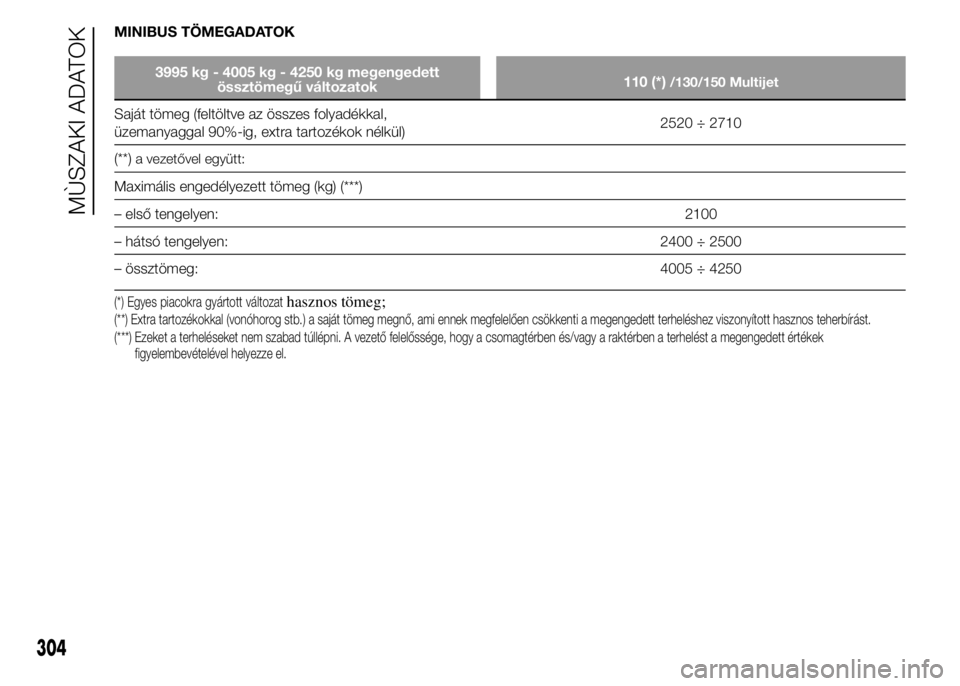

MINIBUS TÖMEGADATOK
3995 kg - 4005 kg - 4250 kg megengedett
össztömegű változatok110 (*)/130/150 Multijet
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)2520 ÷ 2710
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen:2100
– hátsó tengelyen: 2400 ÷ 2500
– össztömeg: 4005 ÷ 4250
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
304
MÙSZAKI ADATOK

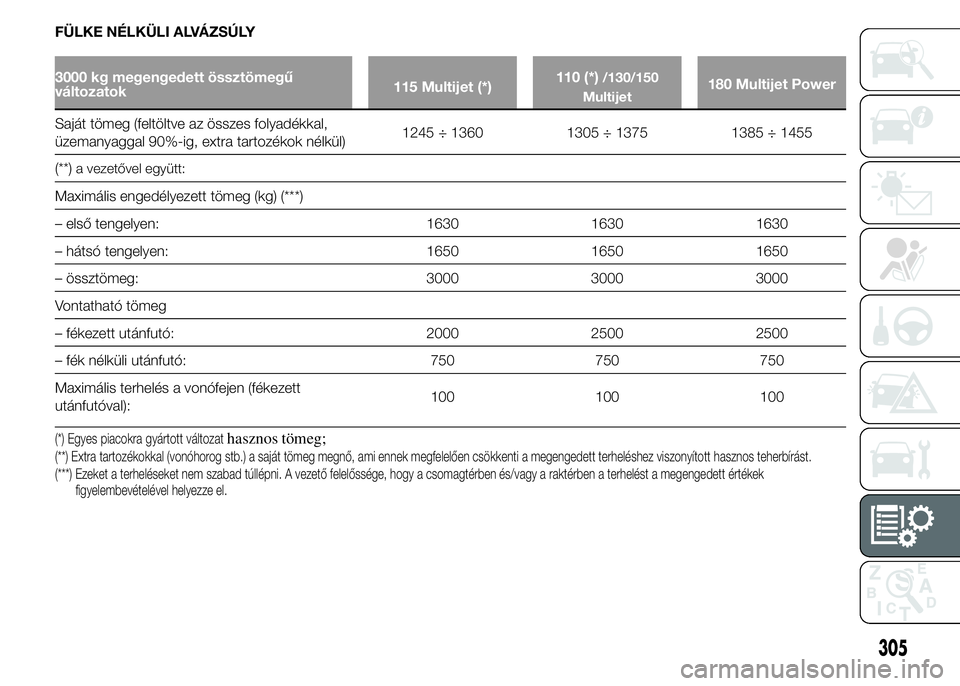

FÜLKE NÉLKÜLI ALVÁZSÚLY
3000 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1630 1630 1630
– hátsó tengelyen: 1650 1650 1650
– össztömeg: 3000 3000 3000
Vontatható tömeg
– fékezett utánfutó: 2000 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
305

FÜLKE NÉLKÜLI ALVÁZSÚLY
3300 kg megengedett össztömegű
változatok115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok nélkül)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
(**)
a vezetővel együtt:
Maximális engedélyezett tömeg (kg) (***)
– első tengelyen: 1750 1750 1750
– hátsó tengelyen: 1900 1900 1900
– össztömeg: 3300 3300 3300
Vontatható tömeg
– fékezett utánfutó: 2000 2000 ÷ 2500 2500
– fék nélküli utánfutó: 750 750 750
Maximális terhelés a vonófejen (fékezett
utánfutóval):100 100 100
(*) Egyes piacokra gyártott változathasznos tömeg;
(**) Extra tartozékokkal (vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos teherbírást.
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek
figyelembevételével helyezze el.
306
