FIAT DUCATO BASE CAMPER 2015 Kezelési és karbantartási útmutató (in Hungarian)

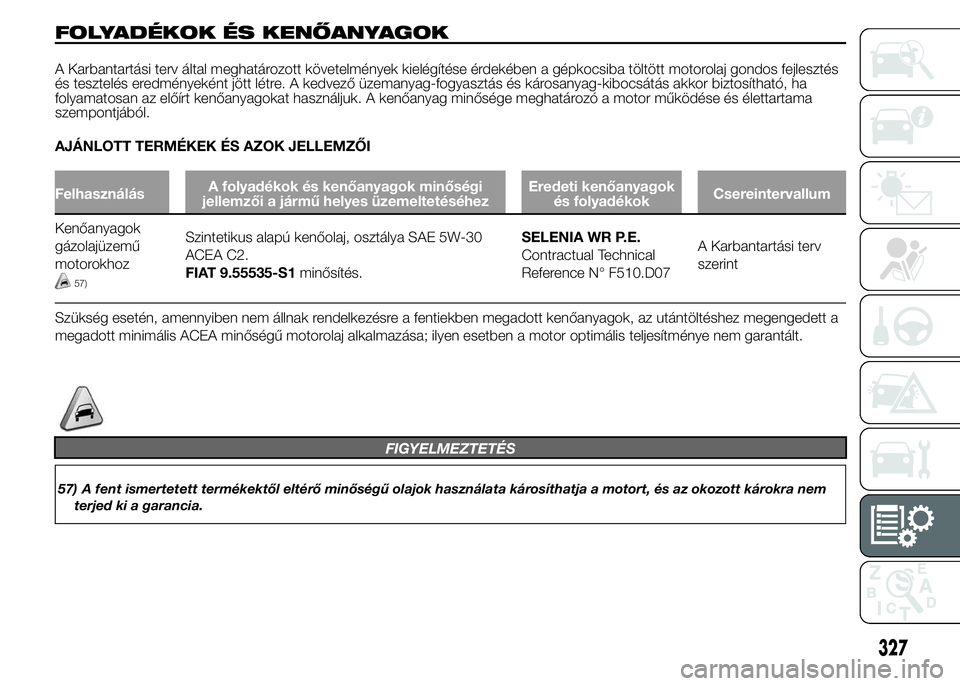

FOLYADÉKOK ÉS KENŐANYAGOK
A Karbantartási terv által meghatározott követelmények kielégítése érdekében a gépkocsiba töltött motorolaj gondos fejlesztés
és tesztelés eredményeként jött létre. A kedvező üzemanyag-fogyasztás és károsanyag-kibocsátás akkor biztosítható, ha
folyamatosan az előírt kenőanyagokat használjuk. A kenőanyag minősége meghatározó a motor működése és élettartama
szempontjából.
AJÁNLOTT TERMÉKEK ÉS AZOK JELLEMZŐI
FelhasználásA folyadékok és kenőanyagok minőségi
jellemzői a jármű helyes üzemeltetéséhezEredeti kenőanyagok
és folyadékokCsereintervallum
Kenőanyagok
gázolajüzemű
motorokhoz
57)
Szintetikus alapú kenőolaj, osztálya SAE 5W-30
ACEA C2.
FIAT 9.55535-S1minősítés.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07A Karbantartási terv
szerint
Szükség esetén, amennyiben nem állnak rendelkezésre a fentiekben megadott kenőanyagok, az utántöltéshez megengedett a
megadott minimális ACEA minőségű motorolaj alkalmazása; ilyen esetben a motor optimális teljesítménye nem garantált.
FIGYELMEZTETÉS
57) A fent ismertetett termékektől eltérő minőségű olajok használata károsíthatja a motort, és az okozott károkra nem
terjed ki a garancia.
327

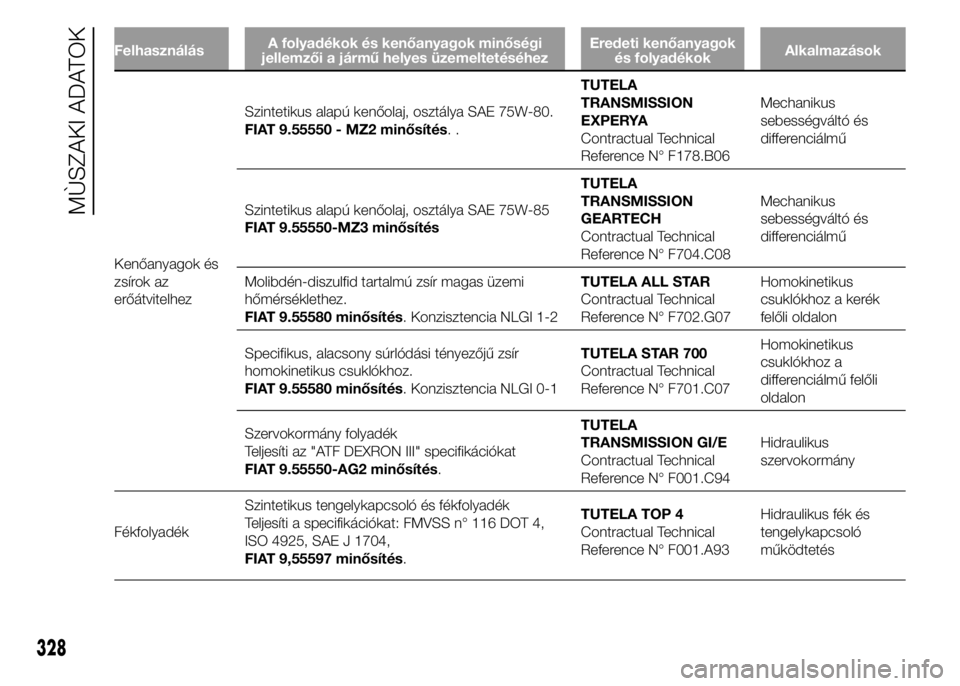

FelhasználásA folyadékok és kenőanyagok minőségi
jellemzői a jármű helyes üzemeltetéséhezEredeti kenőanyagok
és folyadékokAlkalmazások
Kenőanyagok és
zsírok az
erőátvitelhezSzintetikus alapú kenőolaj, osztálya SAE 75W-80.
FIAT 9.55550 - MZ2 minősítés..TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N° F178.B06Mechanikus
sebességváltó és
differenciálmű
Szintetikus alapú kenőolaj, osztálya SAE 75W-85
FIAT 9.55550-MZ3 minősítésTUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N° F704.C08Mechanikus
sebességváltó és
differenciálmű
Molibdén-diszulfid tartalmú zsír magas üzemi
hőmérséklethez.
FIAT 9.55580 minősítés. Konzisztencia NLGI 1-2TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetikus
csuklókhoz a kerék
felőli oldalon
Specifikus, alacsony súrlódási tényezőjű zsír
homokinetikus csuklókhoz.
FIAT 9.55580 minősítés. Konzisztencia NLGI 0-1TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetikus
csuklókhoz a
differenciálmű felőli
oldalon
Szervokormány folyadék
Teljesíti az "ATF DEXRON III" specifikációkat
FIAT 9.55550-AG2 minősítés.TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference N° F001.C94Hidraulikus
szervokormány
FékfolyadékSzintetikus tengelykapcsoló és fékfolyadék
Teljesíti a specifikációkat: FMVSS n° 116 DOT 4,
ISO 4925, SAE J 1704,
FIAT 9,55597 minősítés.TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hidraulikus fék és
tengelykapcsoló
működtetés
328

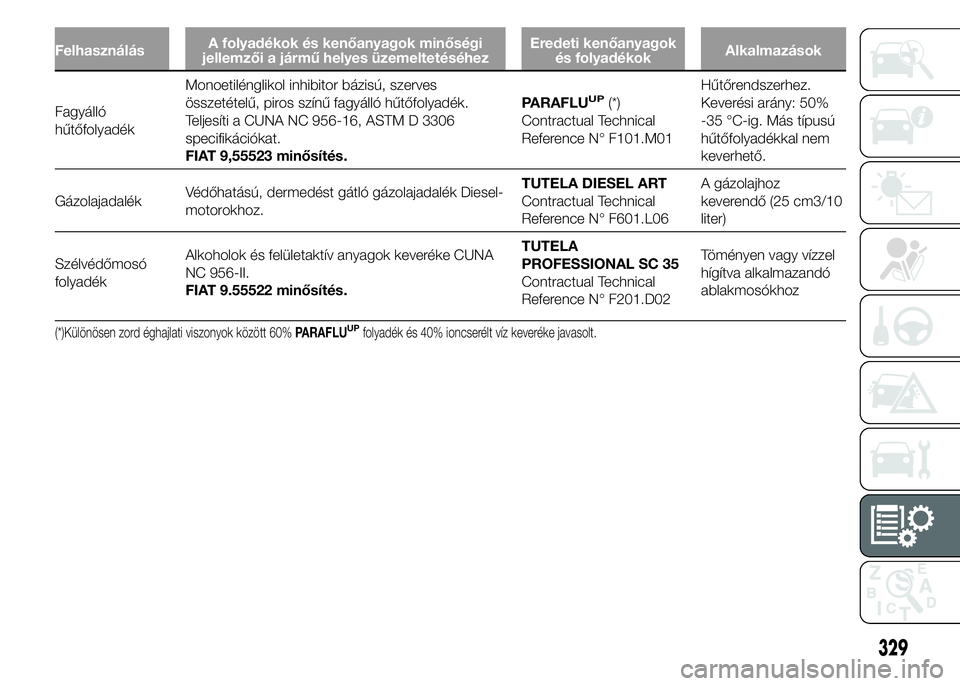

MÙSZAKI ADATOK

FelhasználásA folyadékok és kenőanyagok minőségi
jellemzői a jármű helyes üzemeltetéséhezEredeti kenőanyagok
és folyadékokAlkalmazások
Fagyálló
hűtőfolyadékMonoetilénglikol inhibitor bázisú, szerves
összetételű, piros színű fagyálló hűtőfolyadék.
Teljesíti a CUNA NC 956-16, ASTM D 3306
specifikációkat.
FIAT 9,55523 minősítés.PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Hűtőrendszerhez.
Keverési arány: 50%
-35 °C-ig. Más típusú
hűtőfolyadékkal nem
keverhető.
GázolajadalékVédőhatású, dermedést gátló gázolajadalék Diesel-
motorokhoz.TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06A gázolajhoz
keverendő (25 cm3/10
liter)
Szélvédőmosó
folyadékAlkoholok és felületaktív anyagok keveréke CUNA
NC 956-II.
FIAT 9.55522 minősítés.TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Töményen vagy vízzel
hígítva alkalmazandó
ablakmosókhoz
(*)Különösen zord éghajlati viszonyok között 60%PARAFLUUPfolyadék és 40% ioncserélt víz keveréke javasolt.
329

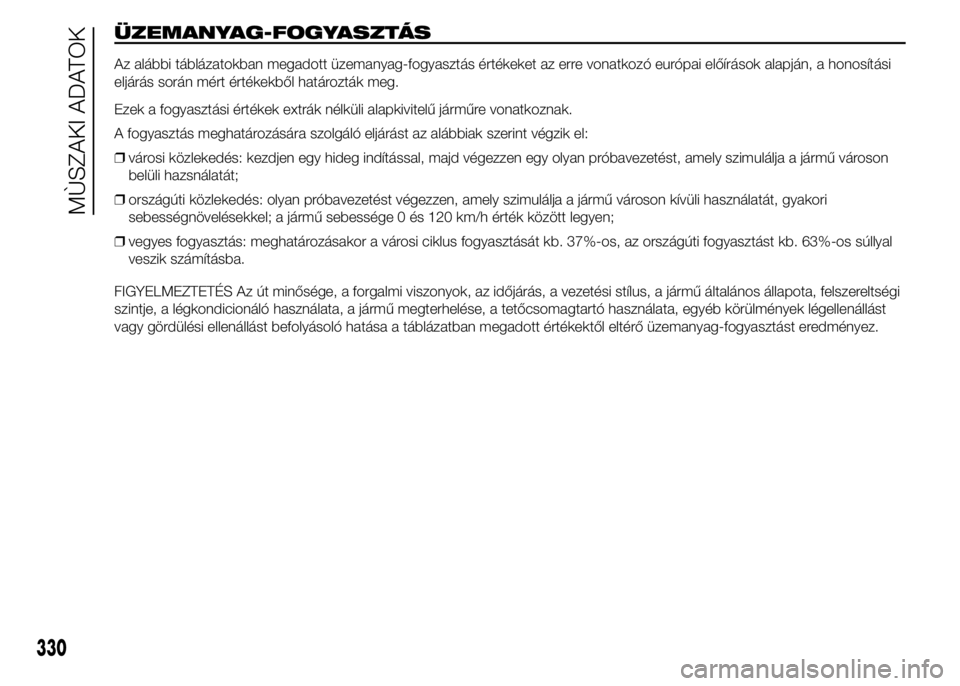

ÜZEMANYAG-FOGYASZTÁS
Az alábbi táblázatokban megadott üzemanyag-fogyasztás értékeket az erre vonatkozó európai előírások alapján, a honosítási
eljárás során mért értékekből határozták meg.
Ezek a fogyasztási értékek extrák nélküli alapkivitelű járműre vonatkoznak.
A fogyasztás meghatározására szolgáló eljárást az alábbiak szerint végzik el:
❒városi közlekedés: kezdjen egy hideg indítással, majd végezzen egy olyan próbavezetést, amely szimulálja a jármű városon
belüli hazsnálatát;
❒országúti közlekedés: olyan próbavezetést végezzen, amely szimulálja a jármű városon kívüli használatát, gyakori
sebességnövelésekkel; a jármű sebessége 0 és 120 km/h érték között legyen;
❒vegyes fogyasztás: meghatározásakor a városi ciklus fogyasztását kb. 37%-os, az országúti fogyasztást kb. 63%-os súllyal
veszik számításba.
FIGYELMEZTETÉS Az út minősége, a forgalmi viszonyok, az időjárás, a vezetési stílus, a jármű általános állapota, felszereltségi
szintje, a légkondicionáló használata, a jármű megterhelése, a tetőcsomagtartó használata, egyéb körülmények légellenállást
vagy gördülési ellenállást befolyásoló hatása a táblázatban megadott értékektől eltérő üzemanyag-fogyasztást eredményez.
330
MÙSZAKI ADATOK

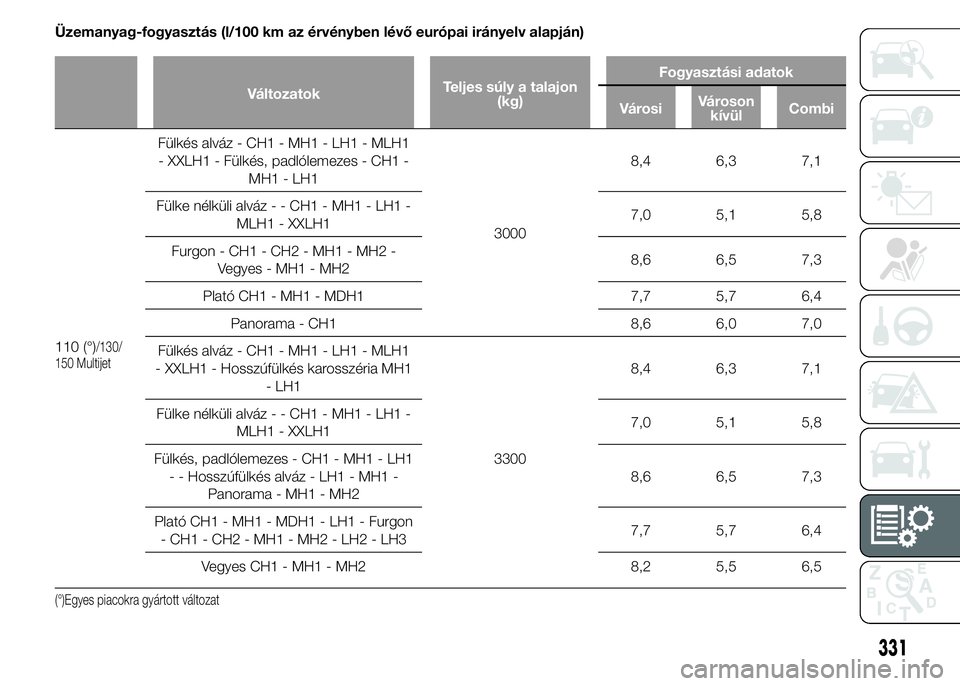

Üzemanyag-fogyasztás (l/100 km az érvényben lévő európai irányelv alapján)
VáltozatokTeljes súly a talajon
(kg)Fogyasztási adatok
VárosiVároson
kívülCombi
110 (°)/130/
150 Multijet
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1 - Fülkés, padlólemezes - CH1 -
MH1 - LH1
30008,4 6,3 7,1
Fülke nélküli alváz - - CH1 - MH1 - LH1 -
MLH1 - XXLH17,0 5,1 5,8
Furgon - CH1 - CH2 - MH1 - MH2 -
Vegyes - MH1 - MH28,6 6,5 7,3
Plató CH1 - MH1 - MDH1 7,7 5,7 6,4
Panorama - CH1 8,6 6,0 7,0
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1 - Hosszúfülkés karosszéria MH1
- LH1
33008,4 6,3 7,1
Fülke nélküli alváz - - CH1 - MH1 - LH1 -
MLH1 - XXLH17,0 5,1 5,8
Fülkés, padlólemezes - CH1 - MH1 - LH1
- - Hosszúfülkés alváz - LH1 - MH1 -
Panorama - MH1 - MH28,6 6,5 7,3
Plató CH1 - MH1 - MDH1 - LH1 - Furgon
- CH1 - CH2 - MH1 - MH2 - LH2 - LH37,7 5,7 6,4
Vegyes CH1 - MH1 - MH2 8,2 5,5 6,5
(°)Egyes piacokra gyártott változat
331

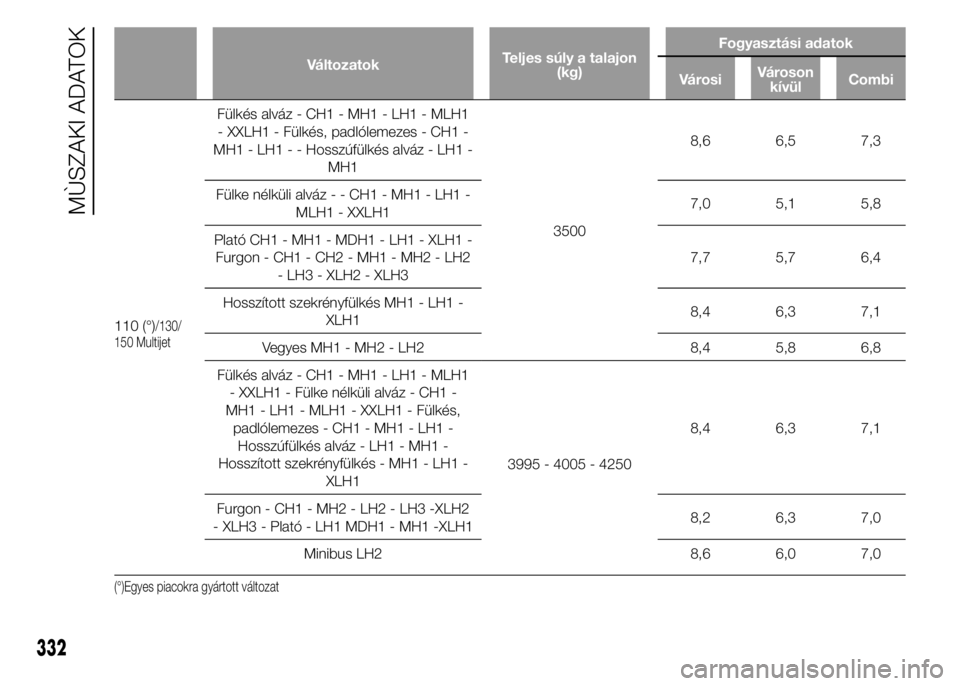

VáltozatokTeljes súly a talajon
(kg)Fogyasztási adatok
VárosiVároson
kívülCombi
110 (°)/130/
150 Multijet
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1 - Fülkés, padlólemezes - CH1 -
MH1 - LH1 - - Hosszúfülkés alváz - LH1 -
MH1
35008,6 6,5 7,3
Fülke nélküli alváz - - CH1 - MH1 - LH1 -
MLH1 - XXLH17,0 5,1 5,8
Plató CH1 - MH1 - MDH1 - LH1 - XLH1 -
Furgon - CH1 - CH2 - MH1 - MH2 - LH2
- LH3 - XLH2 - XLH37,7 5,7 6,4
Hosszított szekrényfülkés MH1 - LH1 -
XLH18,4 6,3 7,1
Vegyes MH1 - MH2 - LH2 8,4 5,8 6,8
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1 - Fülke nélküli alváz - CH1 -
MH1 - LH1 - MLH1 - XXLH1 - Fülkés,
padlólemezes - CH1 - MH1 - LH1 -
Hosszúfülkés alváz - LH1 - MH1 -
Hosszított szekrényfülkés - MH1 - LH1 -
XLH13995 - 4005 - 42508,4 6,3 7,1
Furgon - CH1 - MH2 - LH2 - LH3 -XLH2
- XLH3 - Plató - LH1 MDH1 - MH1 -XLH18,2 6,3 7,0
Minibus LH2 8,6 6,0 7,0
(°)Egyes piacokra gyártott változat
332
MÙSZAKI ADATOK

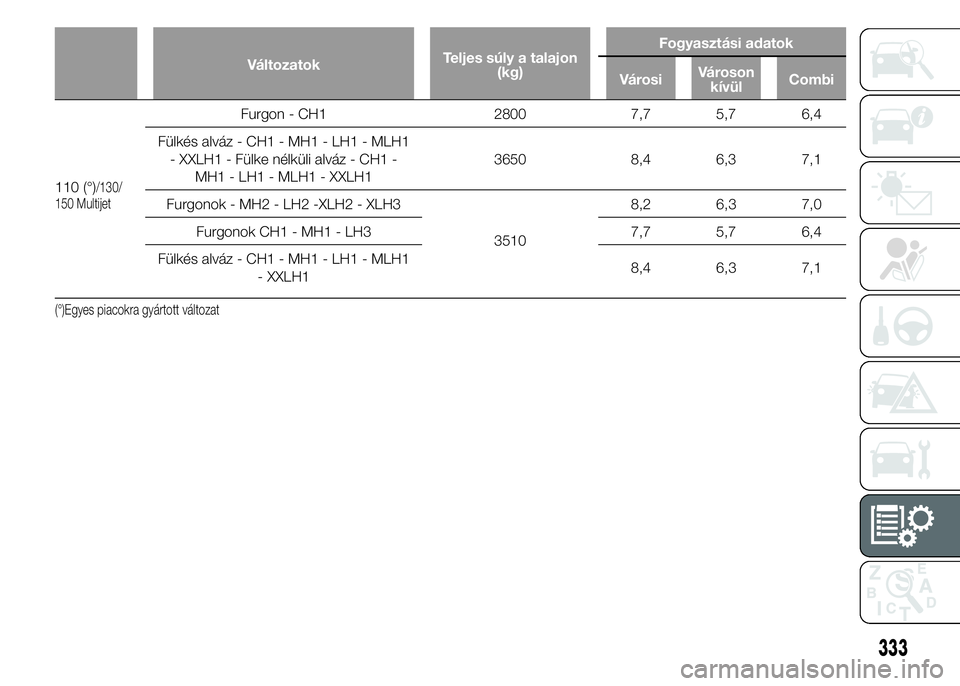

VáltozatokTeljes súly a talajon
(kg)Fogyasztási adatok
VárosiVároson
kívülCombi
110 (°)/130/
150 Multijet
Furgon - CH1 2800 7,7 5,7 6,4
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1 - Fülke nélküli alváz - CH1 -
MH1 - LH1 - MLH1 - XXLH13650 8,4 6,3 7,1
Furgonok - MH2 - LH2 -XLH2 - XLH3
35108,2 6,3 7,0
Furgonok CH1 - MH1 - LH3 7,7 5,7 6,4
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH18,4 6,3 7,1
(°)Egyes piacokra gyártott változat
333

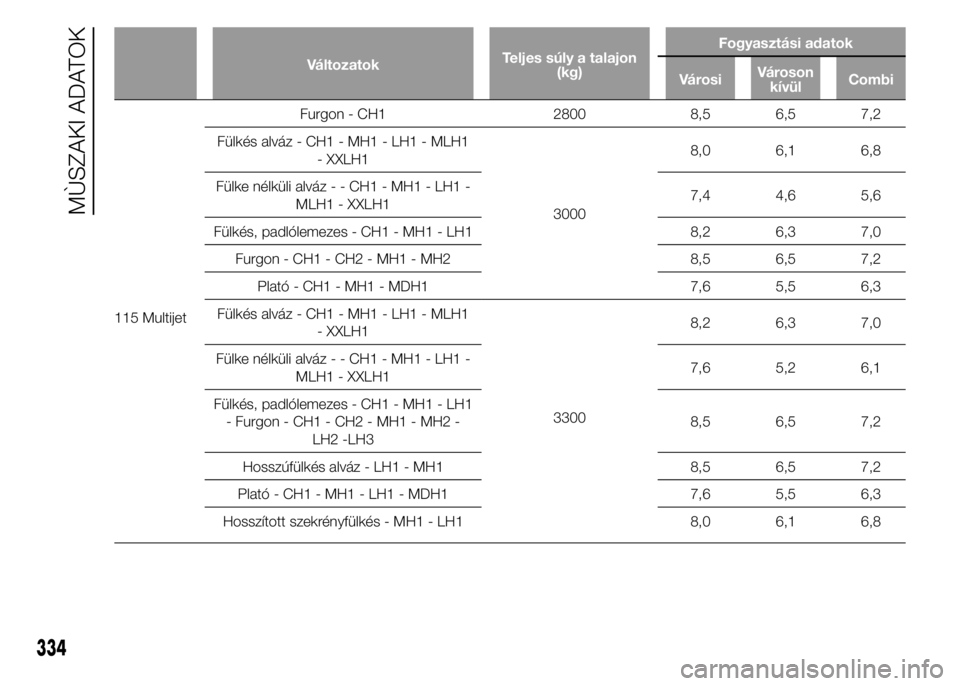

VáltozatokTeljes súly a talajon
(kg)Fogyasztási adatok
VárosiVároson
kívülCombi
115 MultijetFurgon - CH1 2800 8,5 6,5 7,2
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1
30008,0 6,1 6,8
Fülke nélküli alváz - - CH1 - MH1 - LH1 -
MLH1 - XXLH17,4 4,6 5,6
Fülkés, padlólemezes - CH1 - MH1 - LH1 8,2 6,3 7,0
Furgon - CH1 - CH2 - MH1 - MH2 8,5 6,5 7,2
Plató - CH1 - MH1 - MDH1 7,6 5,5 6,3
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1
33008,2 6,3 7,0
Fülke nélküli alváz - - CH1 - MH1 - LH1 -
MLH1 - XXLH17,6 5,2 6,1
Fülkés, padlólemezes - CH1 - MH1 - LH1
- Furgon - CH1 - CH2 - MH1 - MH2 -
LH2 -LH38,5 6,5 7,2
Hosszúfülkés alváz - LH1 - MH1 8,5 6,5 7,2
Plató - CH1 - MH1 - LH1 - MDH1 7,6 5,5 6,3
Hosszított szekrényfülkés - MH1 - LH1 8,0 6,1 6,8
334
MÙSZAKI ADATOK

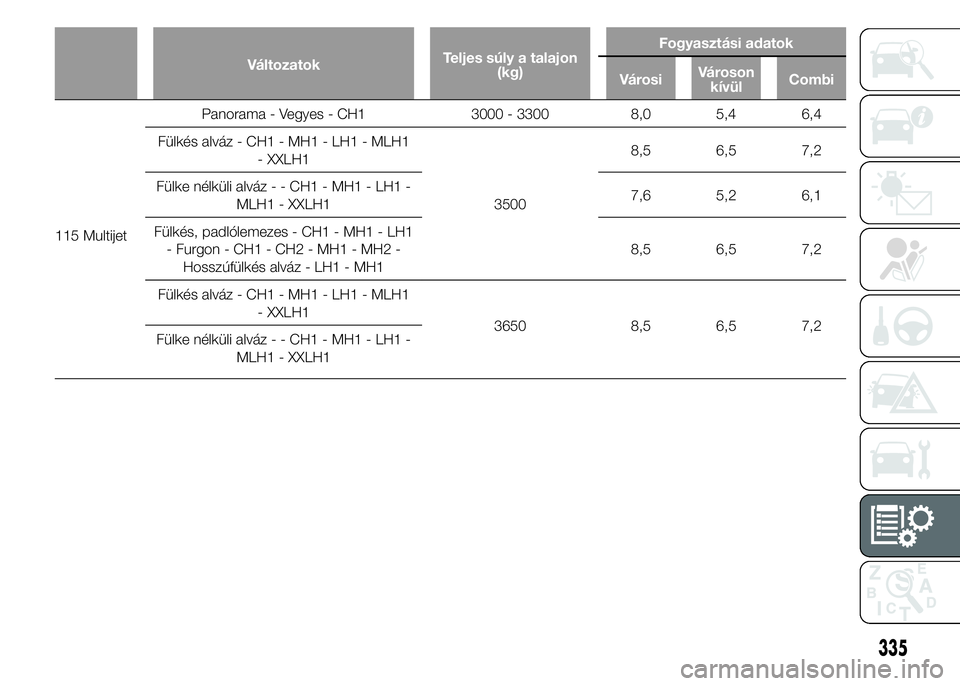

VáltozatokTeljes súly a talajon
(kg)Fogyasztási adatok
VárosiVároson
kívülCombi
115 MultijetPanorama - Vegyes - CH1 3000 - 3300 8,0 5,4 6,4
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1
35008,5 6,5 7,2
Fülke nélküli alváz - - CH1 - MH1 - LH1 -
MLH1 - XXLH17,6 5,2 6,1
Fülkés, padlólemezes - CH1 - MH1 - LH1
- Furgon - CH1 - CH2 - MH1 - MH2 -
Hosszúfülkés alváz - LH1 - MH18,5 6,5 7,2
Fülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1
3650 8,5 6,5 7,2
Fülke nélküli alváz - - CH1 - MH1 - LH1 -
MLH1 - XXLH1
335

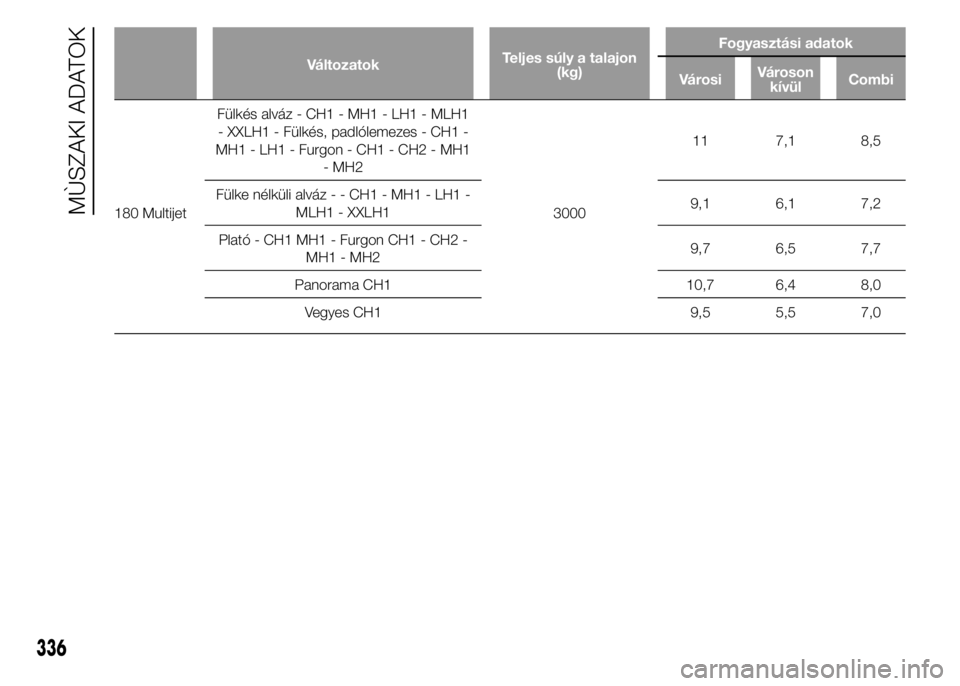

VáltozatokTeljes súly a talajon
(kg)Fogyasztási adatok
VárosiVároson
kívülCombi
180 MultijetFülkés alváz - CH1 - MH1 - LH1 - MLH1
- XXLH1 - Fülkés, padlólemezes - CH1 -
MH1 - LH1 - Furgon - CH1 - CH2 - MH1
- MH2
300011 7,1 8,5
Fülke nélküli alváz - - CH1 - MH1 - LH1 -
MLH1 - XXLH19,1 6,1 7,2
Plató - CH1 MH1 - Furgon CH1 - CH2 -
MH1 - MH29,7 6,5 7,7
Panorama CH1 10,7 6,4 8,0
Vegyes CH1 9,5 5,5 7,0
336
