FIAT DUCATO BASE CAMPER 2015 Käyttö- ja huolto-ohjekirja (in in Finnish)

BVärin nimi.
CVärin Fiat-koodi.
DPieniin korjauksiin tai
uudelleenmaalaukseen käytettävän
värin koodi.MOOTTORIN MERKINTÄ
Sijoitettu sylinteriryhmään, sisältää
tyypin ja sarjanumeron.
247

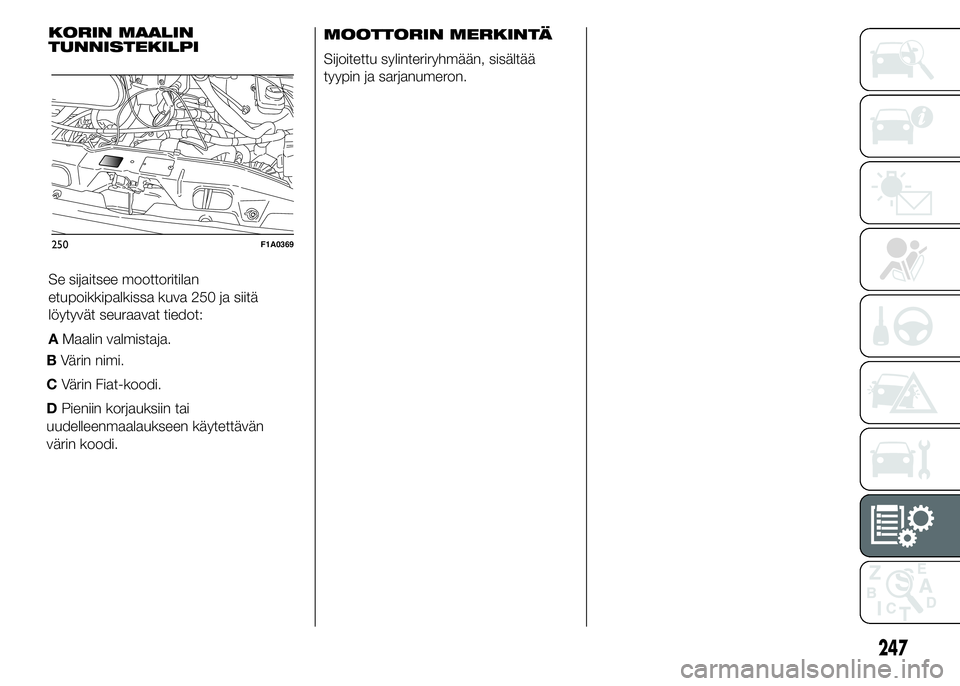

KORIN MAALIN
TUNNISTEKILPI
Se sijaitsee moottoritilan
etupoikkipalkissa kuva 250 ja siitä
löytyvät seuraavat tiedot:
AMaalin valmistaja.
250F1A0369

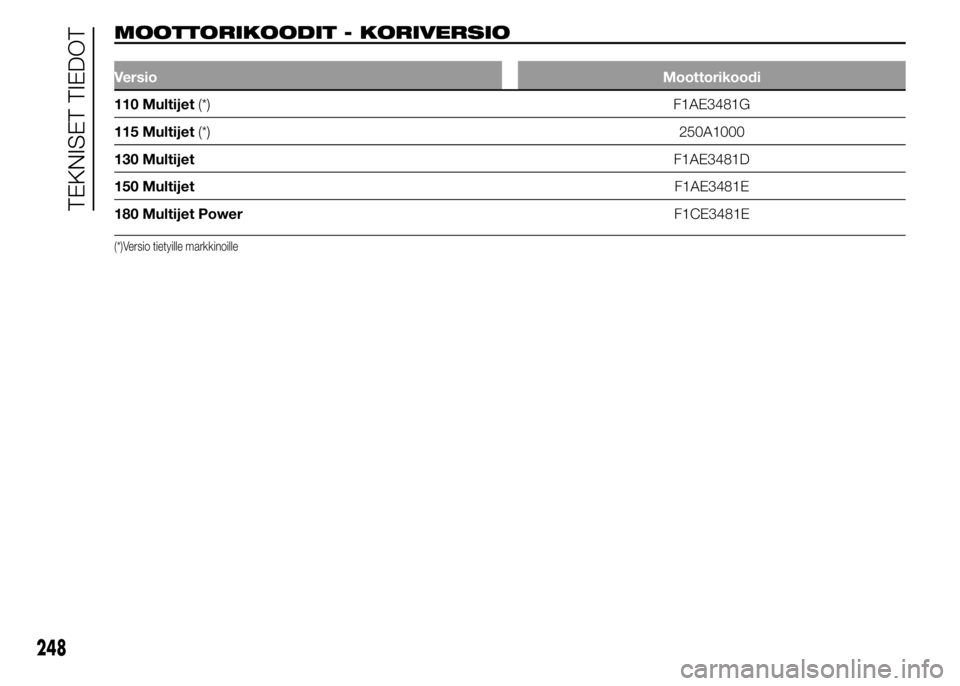

MOOTTORIKOODIT - KORIVERSIO.
VersioMoottorikoodi
110 Multijet(*) F1AE3481G
115 Multijet(*)250A1000
130 MultijetF1AE3481D
150 MultijetF1AE3481E
180 Multijet PowerF1CE3481E
(*)Versio tietyille markkinoille
248
TEKNISET TIEDOT

GLava-auto pitkällä ohjaamolla
HRunko pitkällä ohjaamolla
MPienoisbussi
PPanoraama
RYleinen 6/9 paikkaa
249

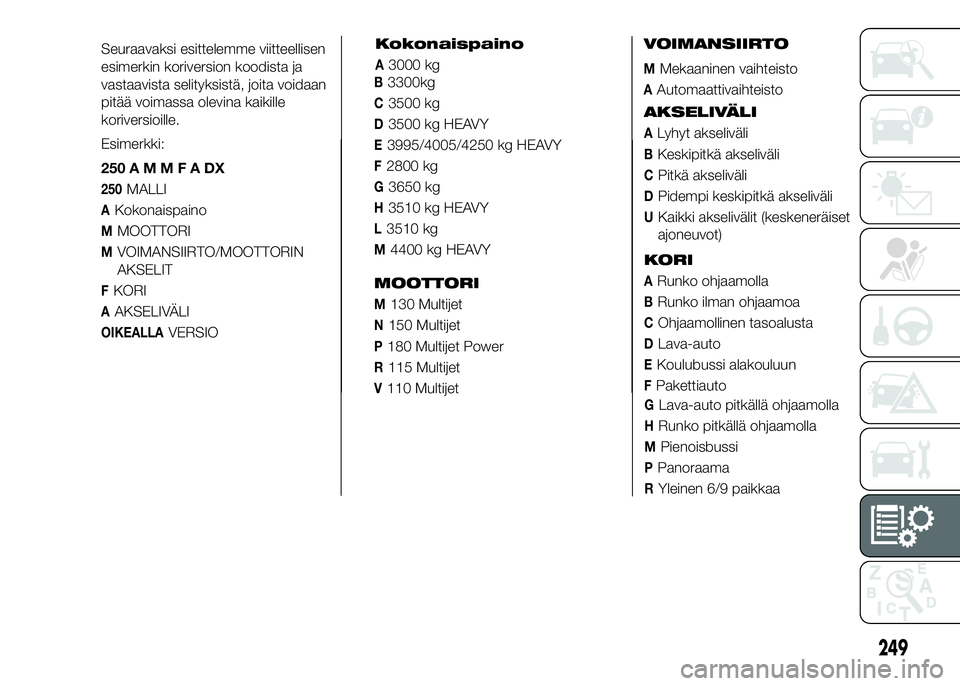

Seuraavaksi esittelemme viitteellisen
esimerkin koriversion koodista ja
vastaavista selityksistä, joita voidaan
pitää voimassa olevina kaikille
koriversioille.
Esimerkki:
250AMMFADX
250MALLI
AKokonaispaino
MMOOTTORI
MVOIMANSIIRTO/MOOTTORIN
AKSELIT
FKORI
AAKSELIVÄLI
OIKEALLAVERSIOKokonaispaino
A3000 kg
B3300kg
C3500 kg
D3500 kg HEAVY
E3995/4005/4250 kg HEAVY
F2800 kg
G3650 kg
H3510 kg HEAVY
L3510 kg
M4400 kg HEAVY
MOOTTORI
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
V110 MultijetVOIMANSIIRTO
MMekaaninen vaihteisto
AAutomaattivaihteisto
AKSELIVÄLI
ALyhyt akseliväli
BKeskipitkä akseliväli
CPitkä akseliväli
DPidempi keskipitkä akseliväli
UKaikki akselivälit (keskeneräiset
ajoneuvot)
KORI
ARunko ohjaamolla
BRunko ilman ohjaamoa
COhjaamollinen tasoalusta
DLava-auto
EKoulubussi alakouluun
FPakettiauto

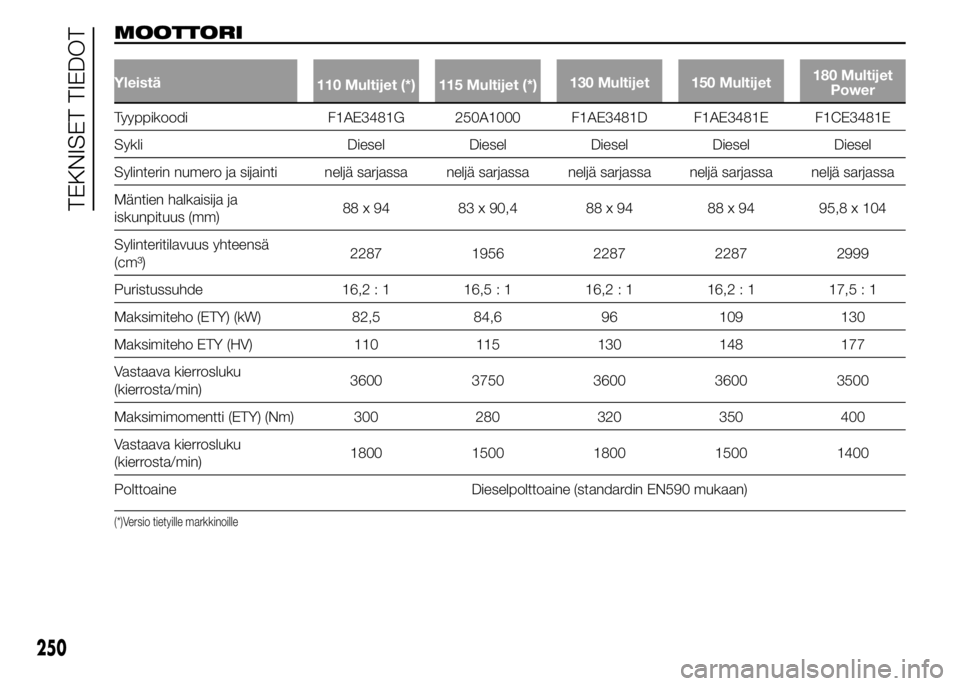

MOOTTORI
Yleistä
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Tyyppikoodi F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Sykli Diesel Diesel Diesel Diesel Diesel
Sylinterin numero ja sijainti neljä sarjassa neljä sarjassa neljä sarjassa neljä sarjassa neljä sarjassa
Mäntien halkaisija ja
iskunpituus (mm)88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Sylinteritilavuus yhteensä
(cm³)2287 1956 2287 2287 2999
Puristussuhde 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Maksimiteho (ETY) (kW) 82,5 84,6 96 109 130
Maksimiteho ETY (HV) 110 115 130 148 177
Vastaava kierrosluku
(kierrosta/min)3600 3750 3600 3600 3500
Maksimimomentti (ETY) (Nm) 300 280 320 350 400
Vastaava kierrosluku
(kierrosta/min)1800 1500 1800 1500 1400
Polttoaine Dieselpolttoaine (standardin EN590 mukaan)
(*)Versio tietyille markkinoille
250
TEKNISET TIEDOT

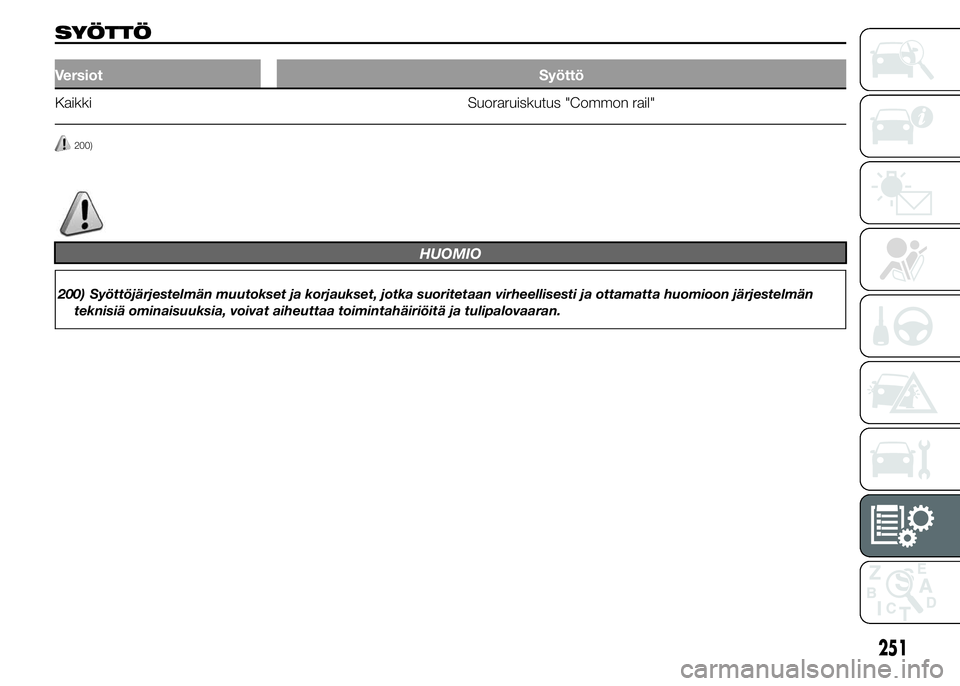

SYÖTTÖ
Versiot Syöttö
Kaikki Suoraruiskutus "Common rail"
200)
HUOMIO
200) Syöttöjärjestelmän muutokset ja korjaukset, jotka suoritetaan virheellisesti ja ottamatta huomioon järjestelmän
teknisiä ominaisuuksia, voivat aiheuttaa toimintahäiriöitä ja tulipalovaaran.
251

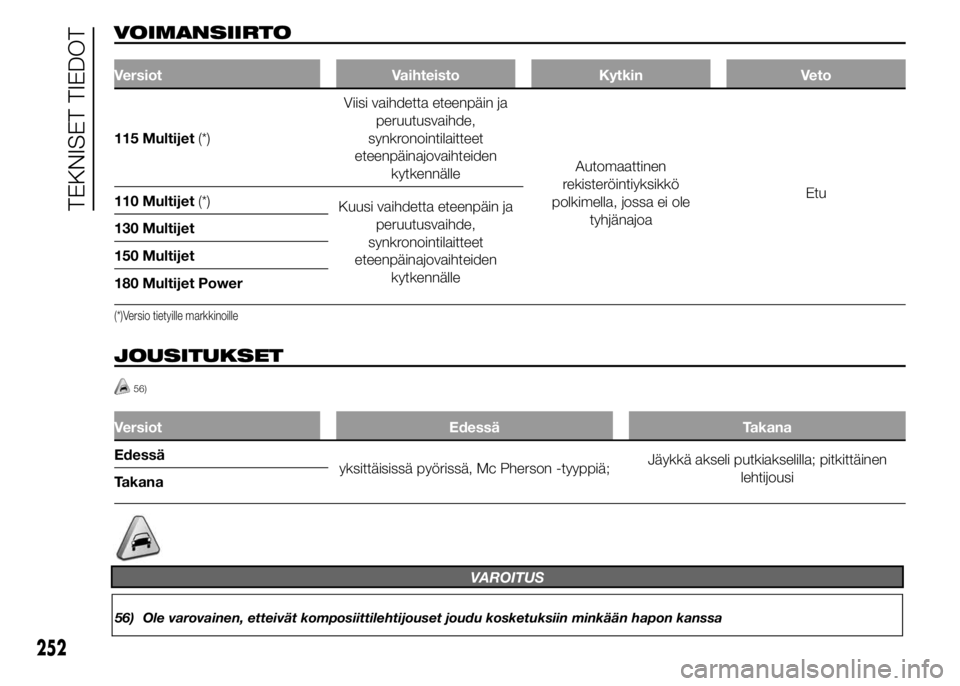

VOIMANSIIRTO
Versiot Vaihteisto Kytkin Veto
115 Multijet(*)Viisi vaihdetta eteenpäin ja
peruutusvaihde,
synkronointilaitteet
eteenpäinajovaihteiden
kytkennälleAutomaattinen
rekisteröintiyksikkö
polkimella, jossa ei ole
tyhjänajoaEtu
110 Multijet(*)
Kuusi vaihdetta eteenpäin ja
peruutusvaihde,
synkronointilaitteet
eteenpäinajovaihteiden
kytkennälle 130 Multijet
150 Multijet
180 Multijet Power
(*)Versio tietyille markkinoille
JOUSITUKSET
56)
Versiot Edessä Takana
Edessä
yksittäisissä pyörissä, Mc Pherson -tyyppiä;Jäykkä akseli putkiakselilla; pitkittäinen
lehtijousi
Takana
252
TEKNISET TIEDOT
VAROITUS
56) Ole varovainen, etteivät komposiittilehtijouset joudu kosketuksiin minkään hapon kanssa

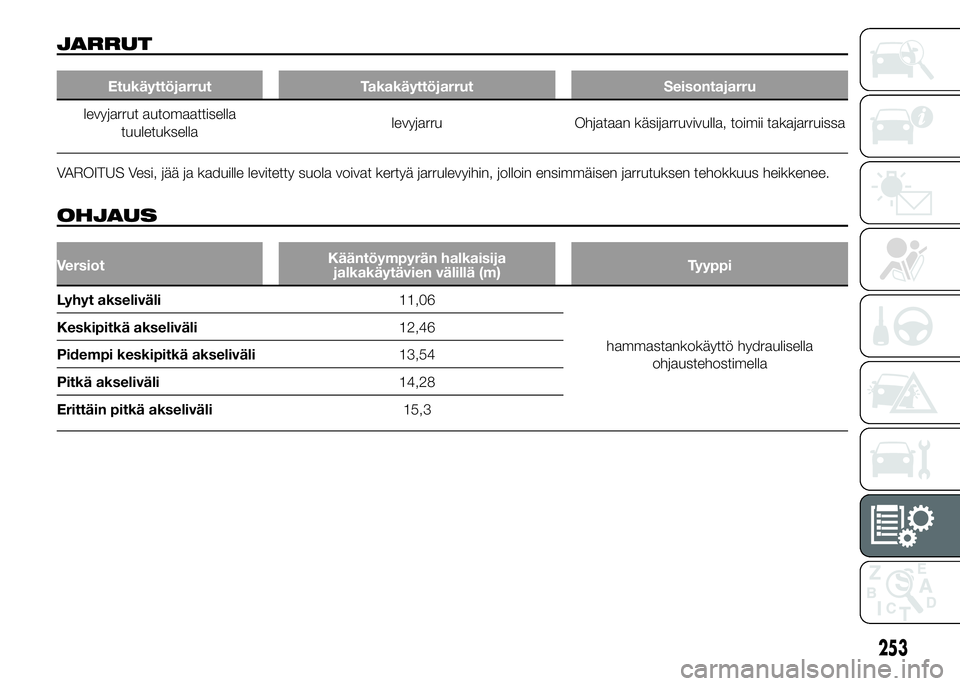

JARRUT
Etukäyttöjarrut Takakäyttöjarrut Seisontajarru
levyjarrut automaattisella
tuuletuksellalevyjarru Ohjataan käsijarruvivulla, toimii takajarruissa
VAROITUS Vesi, jää ja kaduille levitetty suola voivat kertyä jarrulevyihin, jolloin ensimmäisen jarrutuksen tehokkuus heikkenee.
OHJAUS
VersiotKääntöympyrän halkaisija
jalkakäytävien välillä (m)Tyyppi
Lyhyt akseliväli11,06
hammastankokäyttö hydraulisella
ohjaustehostimella Keskipitkä akseliväli12,46
Pidempi keskipitkä akseliväli13,54
Pitkä akseliväli14,28
Erittäin pitkä akseliväli15,3
253

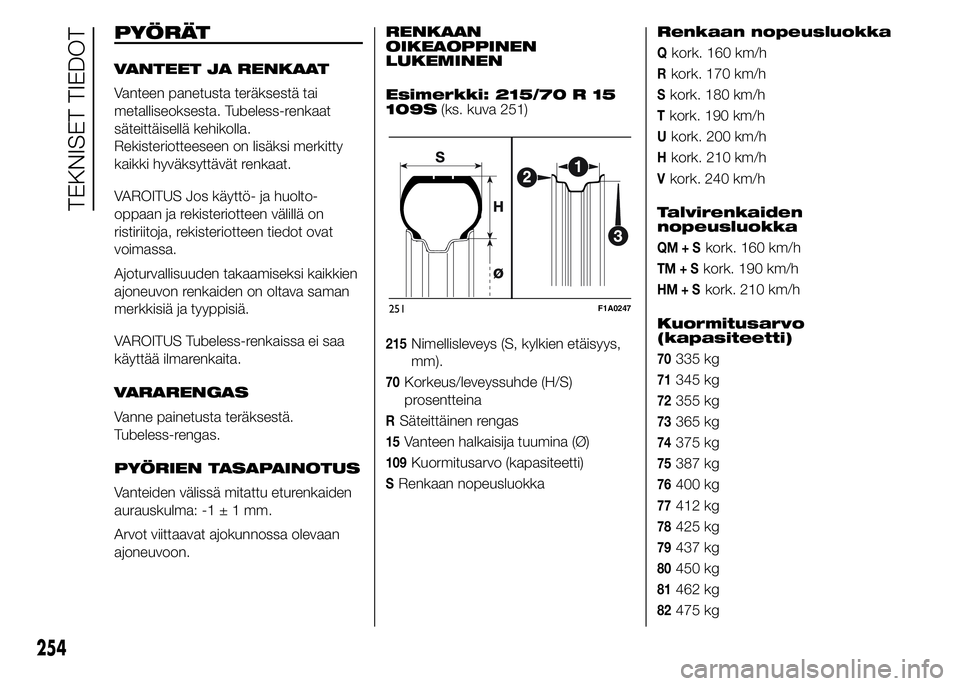

PYÖRÄT
VANTEET JA RENKAAT
Vanteen panetusta teräksestä tai
metalliseoksesta. Tubeless-renkaat
säteittäisellä kehikolla.
Rekisteriotteeseen on lisäksi merkitty
kaikki hyväksyttävät renkaat.
VAROITUS Jos käyttö- ja huolto-
oppaan ja rekisteriotteen välillä on
ristiriitoja, rekisteriotteen tiedot ovat
voimassa.
Ajoturvallisuuden takaamiseksi kaikkien
ajoneuvon renkaiden on oltava saman
merkkisiä ja tyyppisiä.
VAROITUS Tubeless-renkaissa ei saa
käyttää ilmarenkaita.
VARARENGAS
Vanne painetusta teräksestä.
Tubeless-rengas.
PYÖRIEN TASAPAINOTUS
Vanteiden välissä mitattu eturenkaiden
aurauskulma: -1±1mm.
Arvot viittaavat ajokunnossa olevaan
ajoneuvoon.RENKAAN
OIKEAOPPINEN
LUKEMINEN
Esimerkki: 215/70 R 15
109S(ks. kuva 251)
215Nimellisleveys (S, kylkien etäisyys,
mm).
70Korkeus/leveyssuhde (H/S)
prosentteina
RSäteittäinen rengas
15Vanteen halkaisija tuumina (Ø)
109Kuormitusarvo (kapasiteetti)
SRenkaan nopeusluokkaRenkaan nopeusluokka
Qkork. 160 km/h
Rkork. 170 km/h
Skork. 180 km/h
Tkork. 190 km/h
Ukork. 200 km/h
Hkork. 210 km/h
Vkork. 240 km/h
Talvirenkaiden
nopeusluokka
QM+Skork. 160 km/h
TM+Skork. 190 km/h
HM+Skork. 210 km/h
Kuormitusarvo
(kapasiteetti)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
251F1A0247
254
TEKNISET TIEDOT

83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
88560 kg
89580 kg
90600 kg
91615 kg
92630kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081000 kg
1091030 kg
1101060 kg
1111090 kg
1121120 kg
1131150 kg
1141180 kg
1151215 kg
1161250 kg
1171285 kg
1181320 kg
1191360 kg

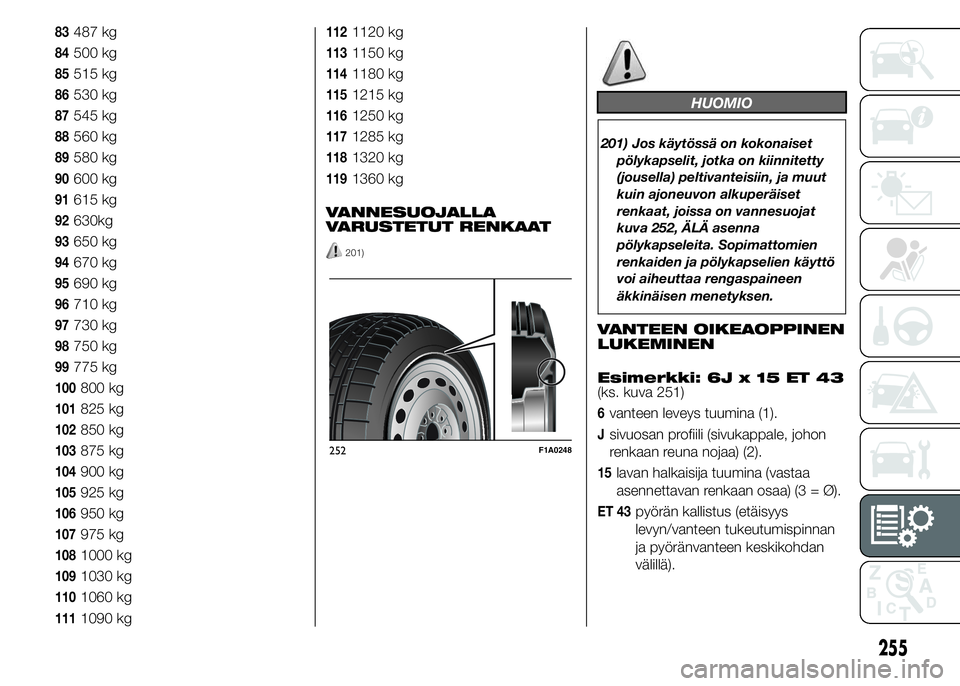

VANNESUOJALLA
VARUSTETUT RENKAAT
201)
HUOMIO
201) Jos käytössä on kokonaiset
pölykapselit, jotka on kiinnitetty
(jousella) peltivanteisiin, ja muut
kuin ajoneuvon alkuperäiset
renkaat, joissa on vannesuojat
kuva 252, ÄLÄ asenna
pölykapseleita. Sopimattomien
renkaiden ja pölykapselien käyttö
voi aiheuttaa rengaspaineen
äkkinäisen menetyksen.
VANTEEN OIKEAOPPINEN
LUKEMINEN
Esimerkki: 6J x 15 ET 43
(ks. kuva 251)
6vanteen leveys tuumina (1).
Jsivuosan profiili (sivukappale, johon
renkaan reuna nojaa) (2).
15lavan halkaisija tuumina (vastaa
asennettavan renkaan osaa) (3 = Ø).
ET 43pyörän kallistus (etäisyys
levyn/vanteen tukeutumispinnan
ja pyöränvanteen keskikohdan
välillä).
252F1A0248
255

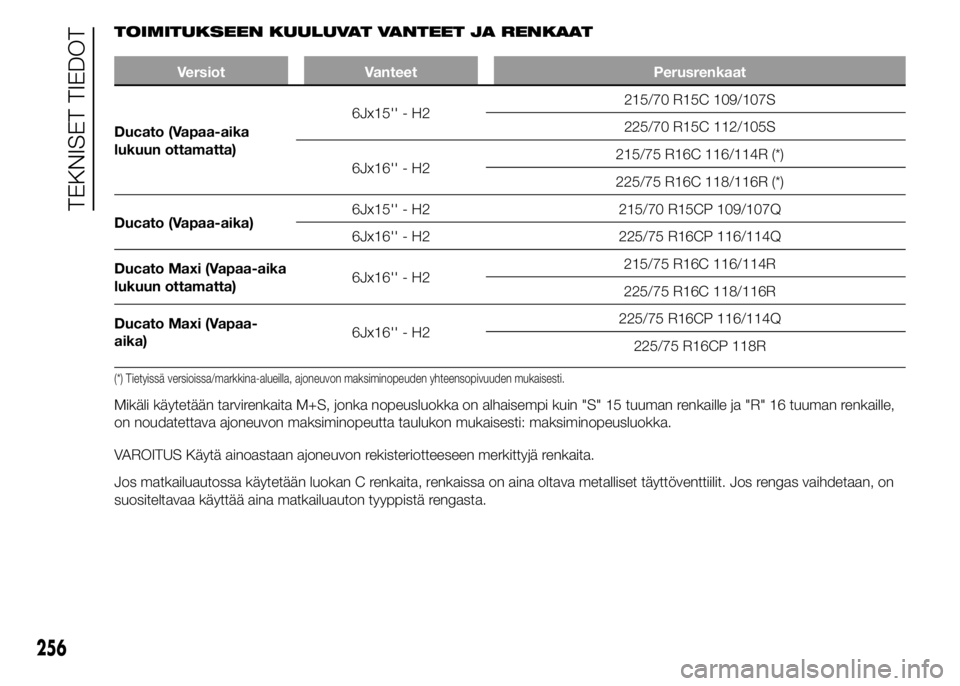

TOIMITUKSEEN KUULUVAT VANTEET JA RENKAAT
Versiot Vanteet Perusrenkaat
Ducato (Vapaa-aika
lukuun ottamatta)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (Vapaa-aika)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (Vapaa-aika
lukuun ottamatta)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (Vapaa-
aika)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Tietyissä versioissa/markkina-alueilla, ajoneuvon maksiminopeuden yhteensopivuuden mukaisesti..
Mikäli käytetään tarvirenkaita M+S, jonka nopeusluokka on alhaisempi kuin "S" 15 tuuman renkaille ja "R" 16 tuuman renkaille,
on noudatettava ajoneuvon maksiminopeutta taulukon mukaisesti: maksiminopeusluokka.
VAROITUS Käytä ainoastaan ajoneuvon rekisteriotteeseen merkittyjä renkaita.
Jos matkailuautossa käytetään luokan C renkaita, renkaissa on aina oltava metalliset täyttöventtiilit. Jos rengas vaihdetaan, on
suositeltavaa käyttää aina matkailuauton tyyppistä rengasta.
256
