FIAT DUCATO BASE CAMPER 2015 Käyttö- ja huolto-ohjekirja (in in Finnish)

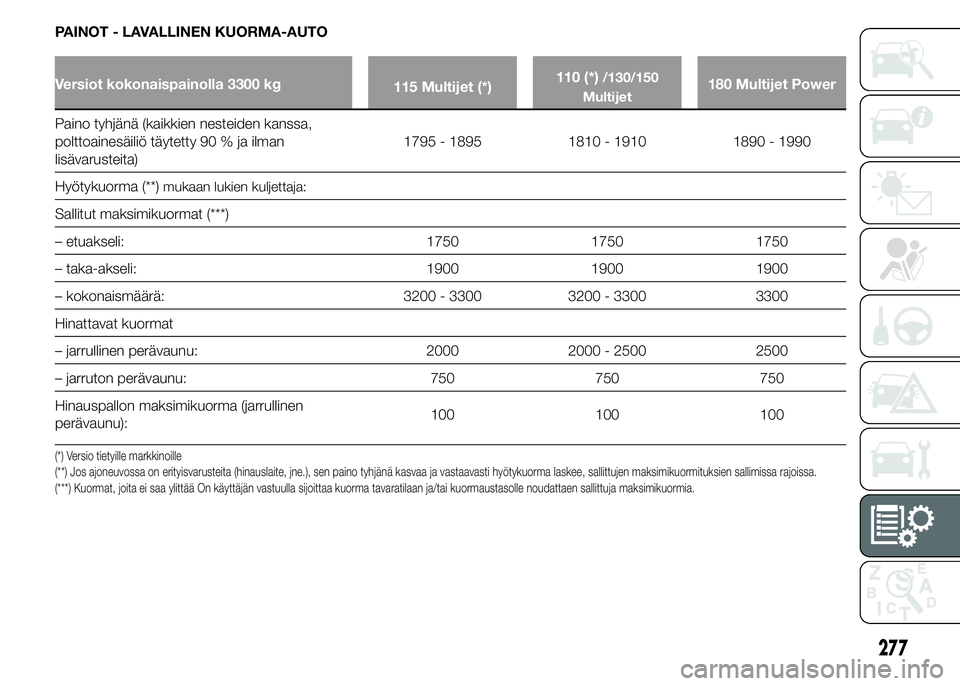

PAINOT - LAVALLINEN KUORMA-AUTO
Versiot kokonaispainolla 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1795 - 1895 1810 - 1910 1890 - 1990
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1750 1750 1750
– taka-akseli: 1900 1900 1900
– kokonaismäärä: 3200 - 3300 3200 - 3300 3300
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
277

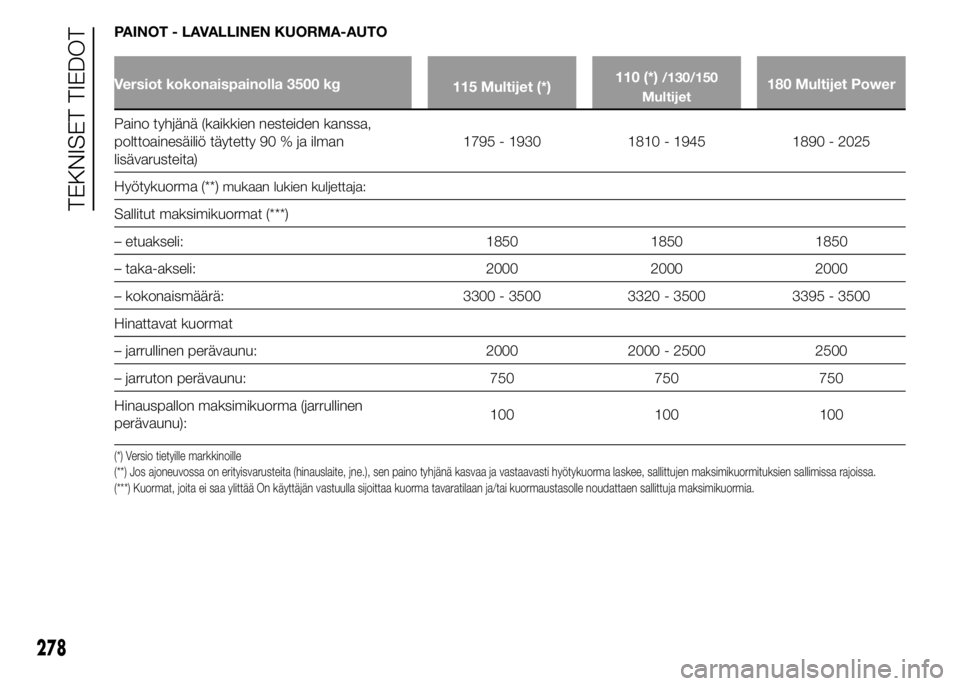

PAINOT - LAVALLINEN KUORMA-AUTO
Versiot kokonaispainolla 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1795 - 1930 1810 - 1945 1890 - 2025
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1850 1850 1850
– taka-akseli: 2000 2000 2000
– kokonaismäärä: 3300 - 3500 3320 - 3500 3395 - 3500
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
278
TEKNISET TIEDOT

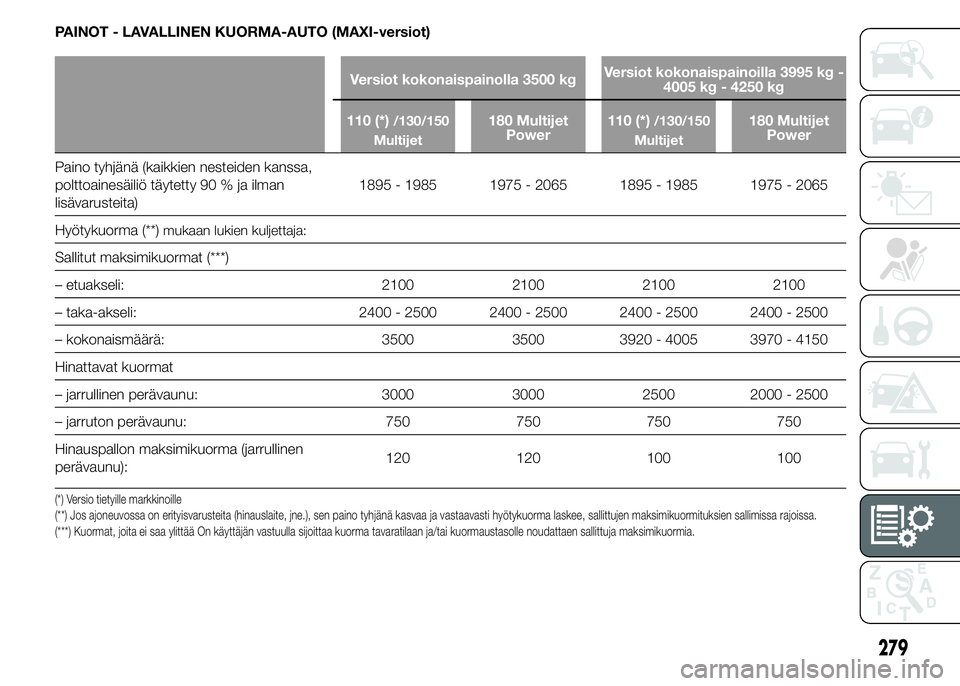

PAINOT - LAVALLINEN KUORMA-AUTO (MAXI-versiot)
Versiot kokonaispainolla 3500 kgVersiot kokonaispainoilla 3995 kg -
4005 kg - 4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1895 - 1985 1975 - 2065 1895 - 1985 1975 - 2065
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 2100 2100 2100 2100
– taka-akseli: 2400 - 2500 2400 - 2500 2400 - 2500 2400 - 2500
– kokonaismäärä: 3500 3500 3920 - 4005 3970 - 4150
Hinattavat kuormat
– jarrullinen perävaunu: 3000 3000 2500 2000 - 2500
– jarruton perävaunu: 750 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):120 120 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
279

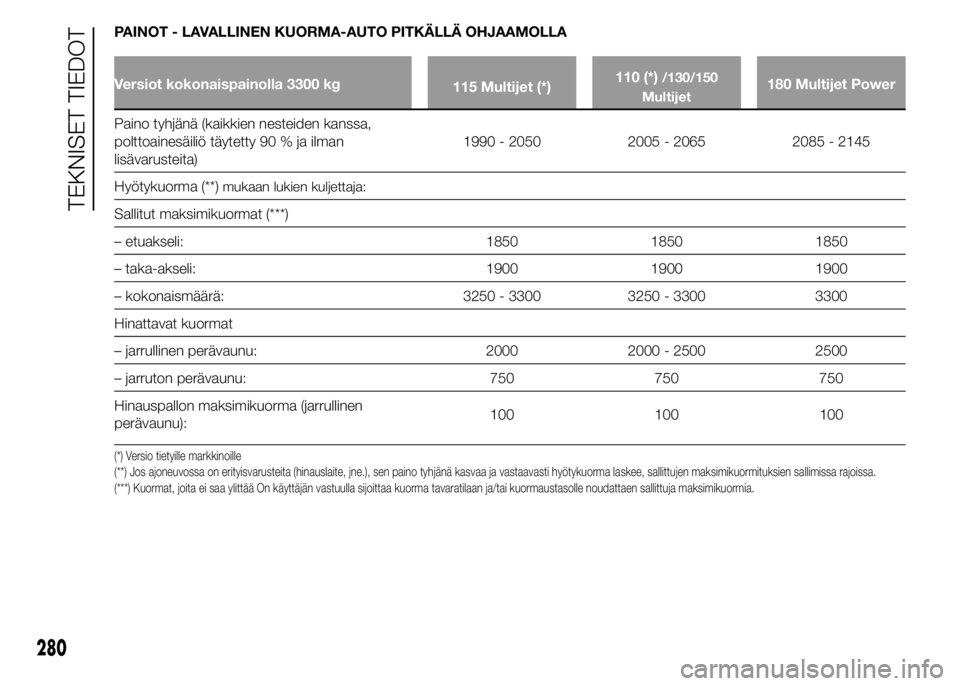

PAINOT - LAVALLINEN KUORMA-AUTO PITKÄLLÄ OHJAAMOLLA
Versiot kokonaispainolla 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1990 - 2050 2005 - 2065 2085 - 2145
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1850 1850 1850
– taka-akseli: 1900 1900 1900
– kokonaismäärä: 3250 - 3300 3250 - 3300 3300
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
280
TEKNISET TIEDOT

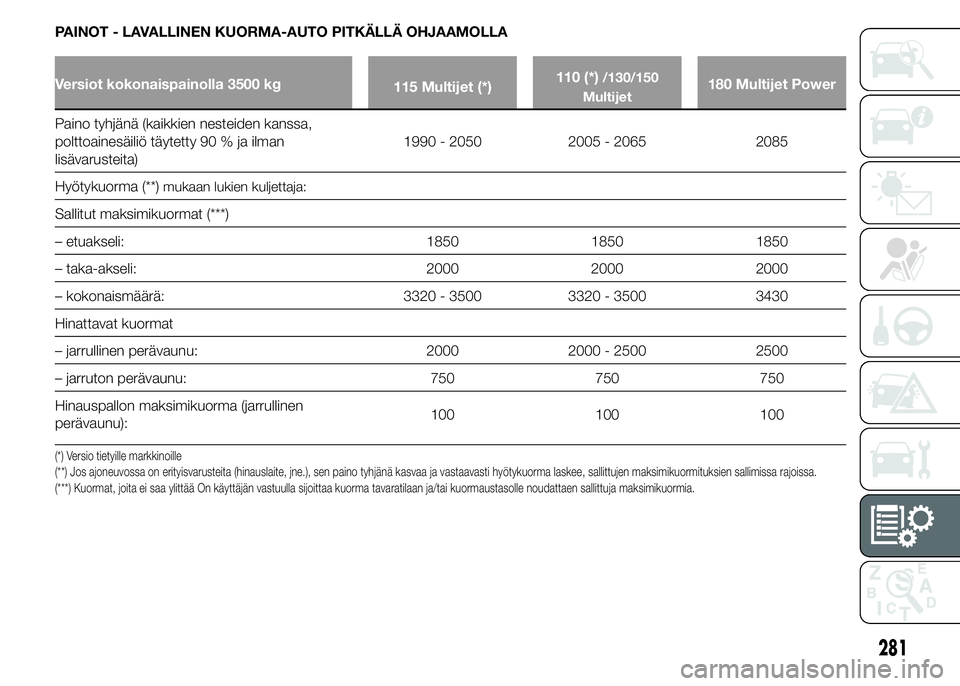

PAINOT - LAVALLINEN KUORMA-AUTO PITKÄLLÄ OHJAAMOLLA
Versiot kokonaispainolla 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1990 - 2050 2005 - 2065 2085
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1850 1850 1850
– taka-akseli: 2000 2000 2000
– kokonaismäärä: 3320 - 3500 3320 - 3500 3430
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
281

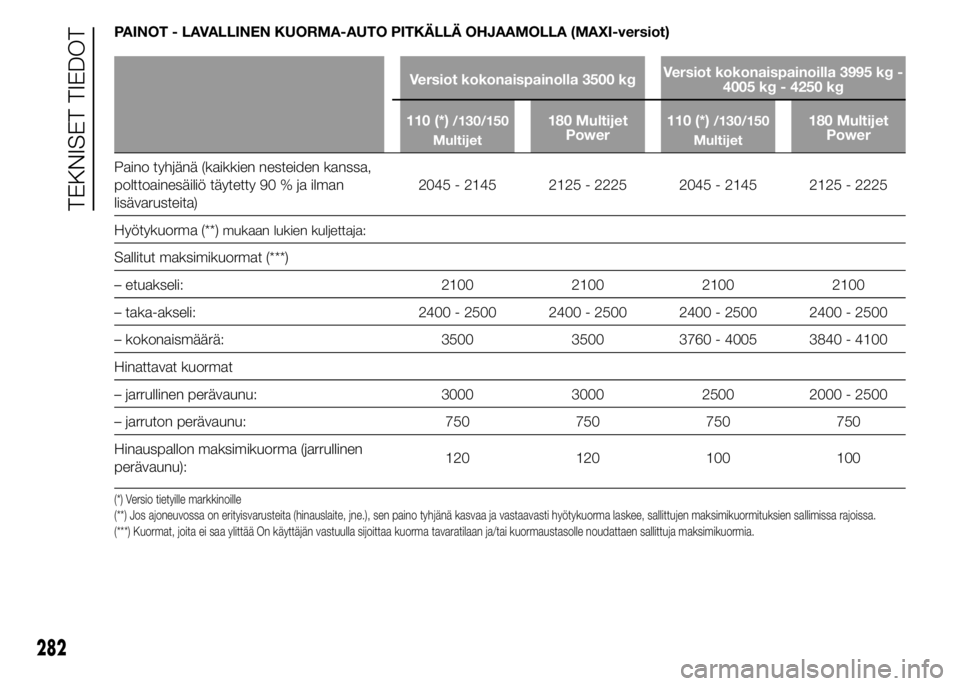

PAINOT - LAVALLINEN KUORMA-AUTO PITKÄLLÄ OHJAAMOLLA (MAXI-versiot)
Versiot kokonaispainolla 3500 kgVersiot kokonaispainoilla 3995 kg -
4005 kg - 4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)2045 - 2145 2125 - 2225 2045 - 2145 2125 - 2225
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 2100 2100 2100 2100
– taka-akseli: 2400 - 2500 2400 - 2500 2400 - 2500 2400 - 2500
– kokonaismäärä: 3500 3500 3760 - 4005 3840 - 4100
Hinattavat kuormat
– jarrullinen perävaunu: 3000 3000 2500 2000 - 2500
– jarruton perävaunu: 750 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):120 120 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
282
TEKNISET TIEDOT

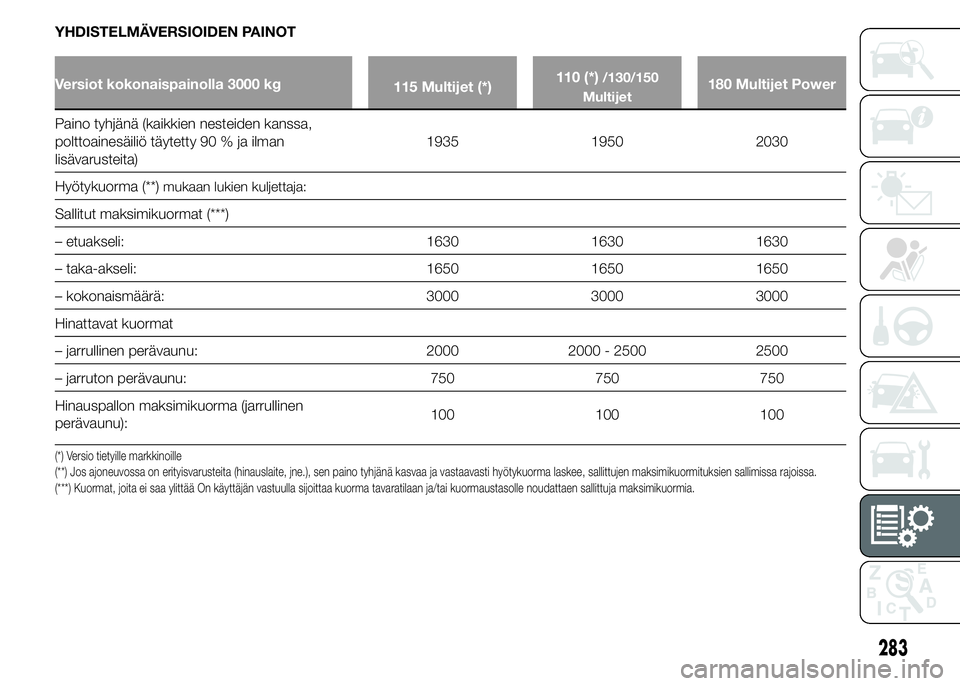

YHDISTELMÄVERSIOIDEN PAINOT
Versiot kokonaispainolla 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1935 1950 2030
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1630 1630 1630
– taka-akseli: 1650 1650 1650
– kokonaismäärä: 3000 3000 3000
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
283

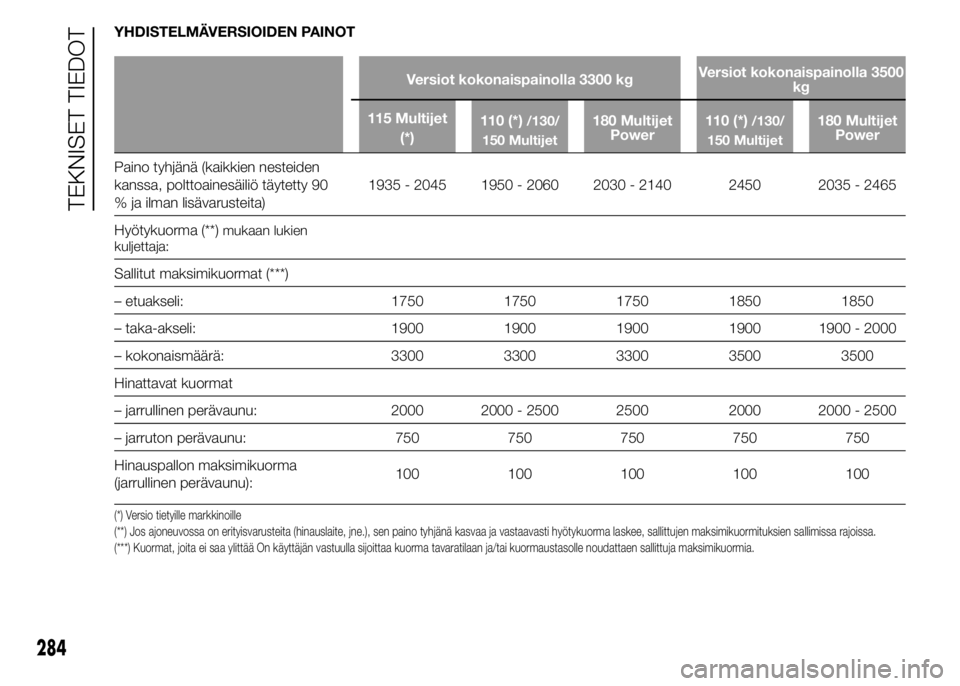

YHDISTELMÄVERSIOIDEN PAINOT
Versiot kokonaispainolla 3300 kgVersiot kokonaispainolla 3500
kg
115 Multijet
(*)110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power
Paino tyhjänä (kaikkien nesteiden
kanssa, polttoainesäiliö täytetty 90
% ja ilman lisävarusteita)1935 - 2045 1950 - 2060 2030 - 2140 2450 2035 - 2465
Hyötykuorma (**)
mukaan lukien
kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1750 1750 1750 1850 1850
– taka-akseli: 1900 1900 1900 1900 1900 - 2000
– kokonaismäärä: 3300 3300 3300 3500 3500
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500 2000 2000 - 2500
– jarruton perävaunu: 750 750 750 750 750
Hinauspallon maksimikuorma
(jarrullinen perävaunu):100 100 100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
284
TEKNISET TIEDOT

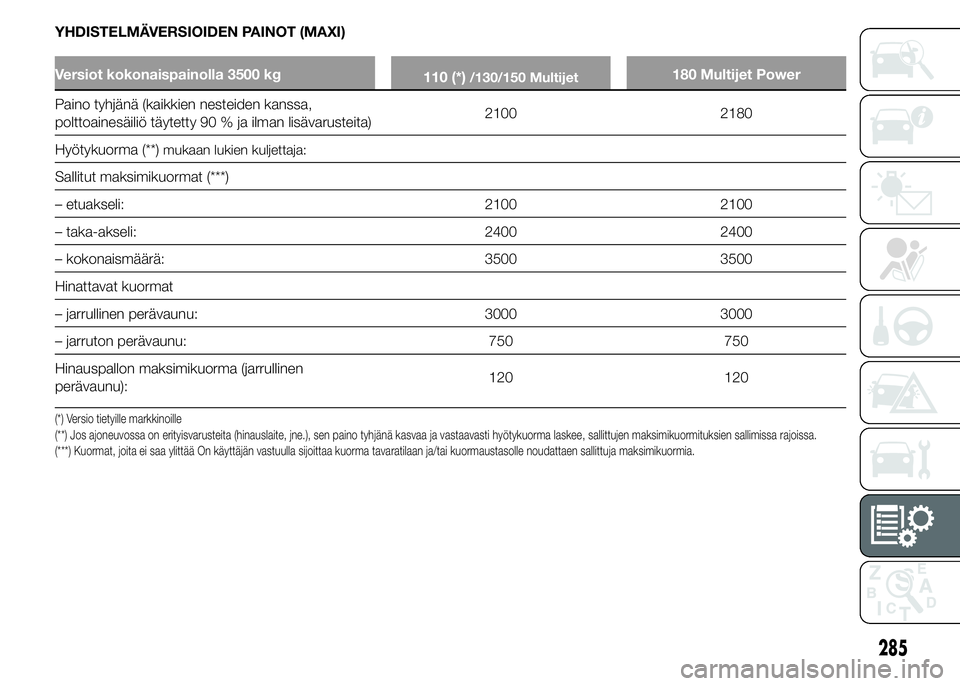

YHDISTELMÄVERSIOIDEN PAINOT (MAXI)
Versiot kokonaispainolla 3500 kg
110 (*)/130/150 Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman lisävarusteita)2100 2180
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 2100 2100
– taka-akseli: 2400 2400
– kokonaismäärä: 3500 3500
Hinattavat kuormat
– jarrullinen perävaunu: 3000 3000
– jarruton perävaunu: 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):120 120
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
285

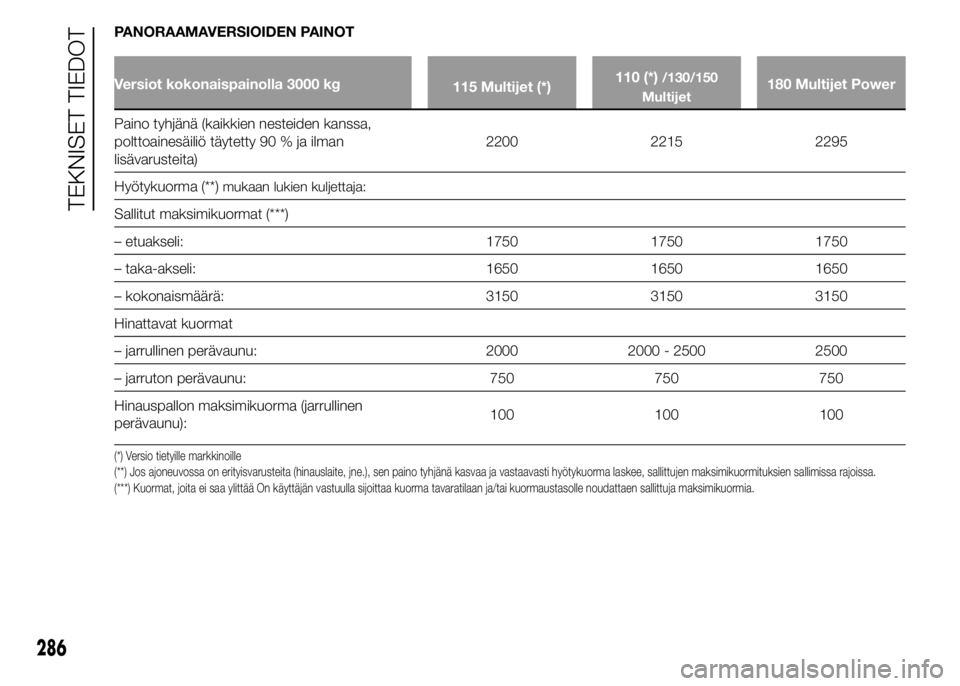

PANORAAMAVERSIOIDEN PAINOT
Versiot kokonaispainolla 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)2200 2215 2295
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1750 1750 1750
– taka-akseli: 1650 1650 1650
– kokonaismäärä: 3150 3150 3150
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
286
